Схема подключения Вольтметр-Амперметра DSN-VC288

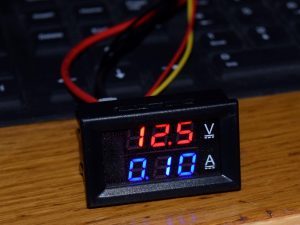

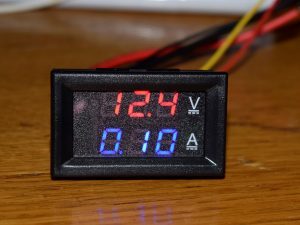

DSN-VC288 это компактный и простой в использовании цифровой вольт-амперметр с точностью ±1%. Размер отверстия в корпусе для установки 45 x 26мм. Данные отображаются на двух семи-сегментных диодных дисплеях разного цвета, в данном случае это синий и красный. Частота обновления около 100-300мс/раз, бывают разные. Диапазон вольтметра и амперметра от 0 до 100В (разрешение 0,1 В) и от 0 до 9.99A (разрешение 0,01А) соответственно. Шунт амперметра встроенный. Купить можно за 2.7$ на Aliexpress.

Технические характеристики DSN-VC288

Рабочее напряжение 4.5-30V DC
Рабочий ток ≤20mA
Дисплей 0,28″ Два цвета синий и красный
Диапазон измерения 0-100V 0-9.99A DC
Минимальное разрешение (V) 0.1V
Минимальное разрешение (A) 0.01A
Частота обновления ≥100-300mS / раз
Точность измерения 1%
Рабочая температура от -15 до 70°C
Рабочее давление от 80 до 106кПа
Размер 47 × 28 × 16мм / 1,85 * 1,10 * 0,63″
Вес нетто 19 г
Вес 29 г

Назначение выводов

Вывод / Провод Цвет Назначение
Vcc Красный тонкий Питание прибора (+3.5 — 30 В)
GND Черный тонкий Общий/земля
Vin Желтый тонкий Измерение напряжения (0 — 100 В)
I+ Красный толстый Вход тока + (0 — 9.99 А)
I- Черный толстый Вход тока —

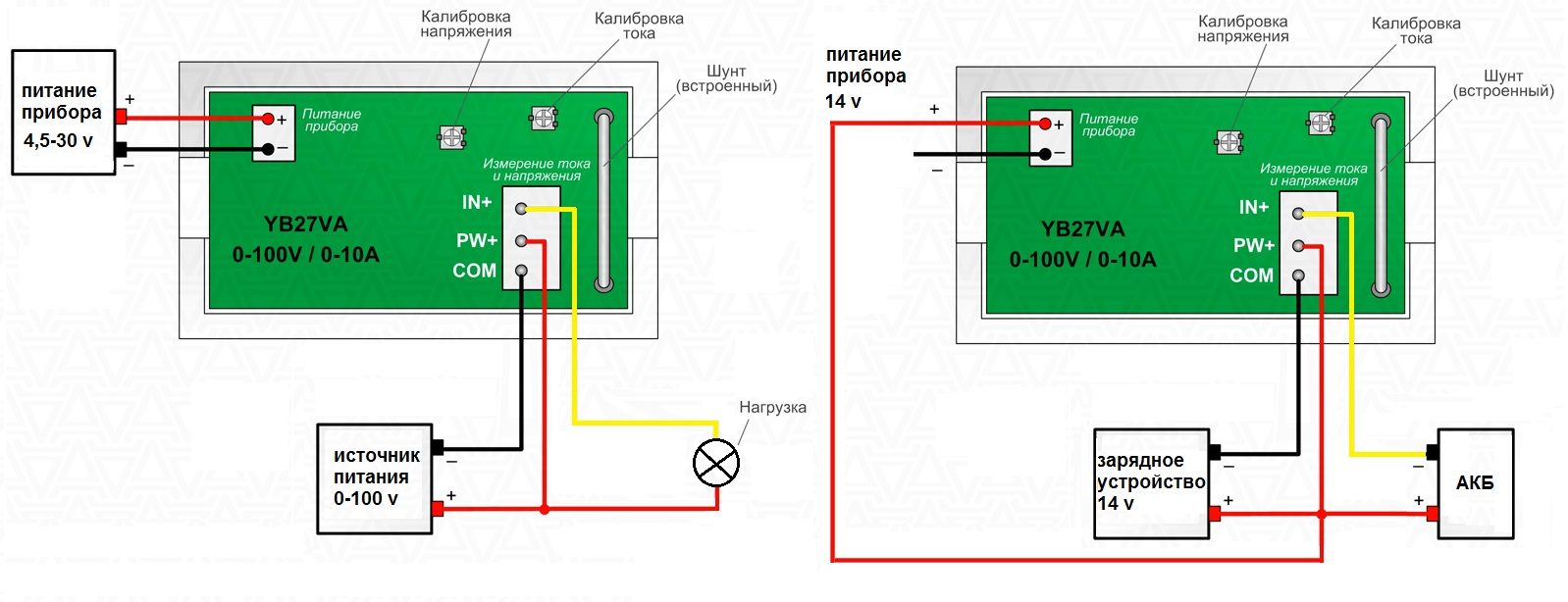

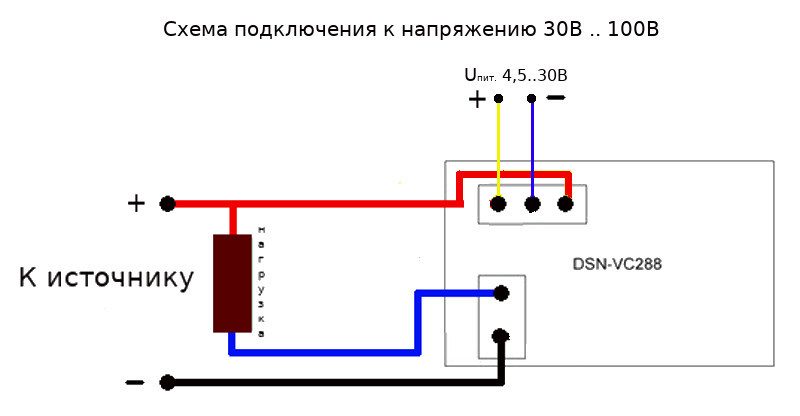

Схема подключения Вольтметр-Амперметра DSN-VC288

Подключение с измерением напряжения в системы электроснабжения

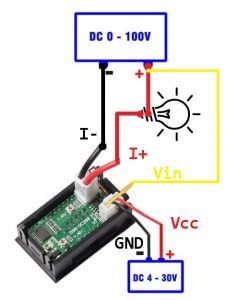

Если измеряемый сигнал меньше, чем 30 В и имеют общий минус питания, то измеряемый сигнал может быть использован также для питания прибора: черный толстый провод «-«, красный и желтый провода соединенные вместе «+», черный тонкий можно не использовать.

При питании самого прибора от измеряемого источника или источника имеющего общий провод, черный тонкий провод НЕ ПОДКЛЮЧАТЬ ни в коем случае!!
Перегорают дорожки и после этого амперметр показывает ерунду либо не показывает совсем.
А если сразу подключить все правильно, то не нужны никакие перемычки, все работает нормально. (см. Комментарий Юрия)

Подключение с изолированным источником питания

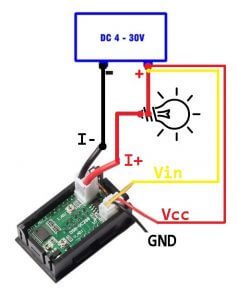

Если измеряемый сигнал больше, чем 30 В, тогда, для питания прибора, необходим отдельный источник питания от 4 В до 30 В.

Калибровка DSN-VC288

Данный прибор идёт откалиброванным. Те, кому требуется повышенная точность, могут откалибровать самостоятельно, вращая головки подстроечных резисторов на плате прибора.

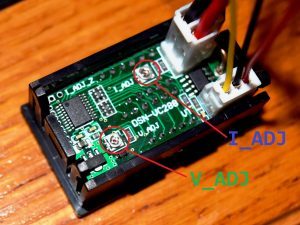

Калибровка есть как по току (подстроечный резистор I_ADJ), так и по напряжению (резистор V_ADJ).

Купить Digital Voltmeter Ammeter DSN-VC288 на Aliexpress

Похожие записи

Комментарии 109

Я может конечно чего то не понимаю. У Вас измерения тока на потребителе включено параллельно? А то у меня есть следующий проблема С током до 1 А работает вроде бы нормально, иногда даже цифру 2,9 А видел. Но постоянно какие то глюки высвечиваются нули и начинает мерехтеть индикация, добавляешь тока и он вырубается полностью.

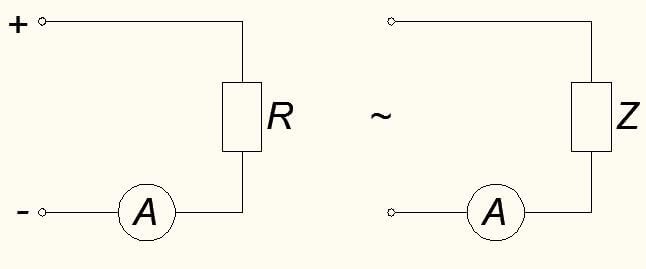

Нет, конечно. Амперметр подключается в измеряемую цепь только последовательно:

Картинки для поста сделаны в паинте, там маленький зазор между контактами и по этому кажется, что параллельно. У меня две штуки DSN-VC288 и работают без проблем. Возможно у вас попался брак, читал на форумах, что и у других были с ними проблемы, а именно с амперметром. Я купил приборы здесь: http://s.click.aliexpress.com/e/rjAAubM

Добрый день, к прибору продается внешний шунт, например FL-2 100A75mV, не хилая такая железка раза в три больше длиной, чем сам индикатор. У вас в описании указано, что шунт встроенный. Значит, внешний шунт не обязателен? Прошу разъяснить. Спасибо.

Здравствуйте, данному прибору внешний шунт не требуется. Обычно, амперметры до 10А идут со встроенным шунтом так, как он маленьких размеров, но бывают и исключения. А вот приборы, измеряющие силу тока больше 10А, обычно идут с внешним шунтом, из за большого размера шунта.
На Али я даже нашёл DSN-VC288 на 10А с внешним шунтом, а вот на 20А или 100А со встроенным шунтом, не нашёл. Они продаются или вместе, или отдельно.

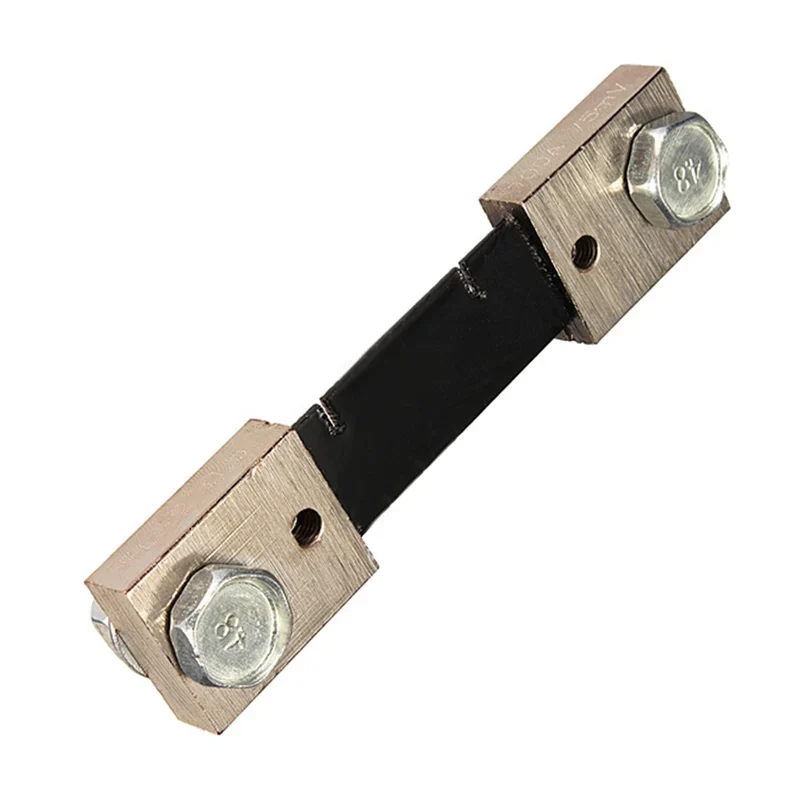

шунт на 100А (FL-2 100A 75mV)

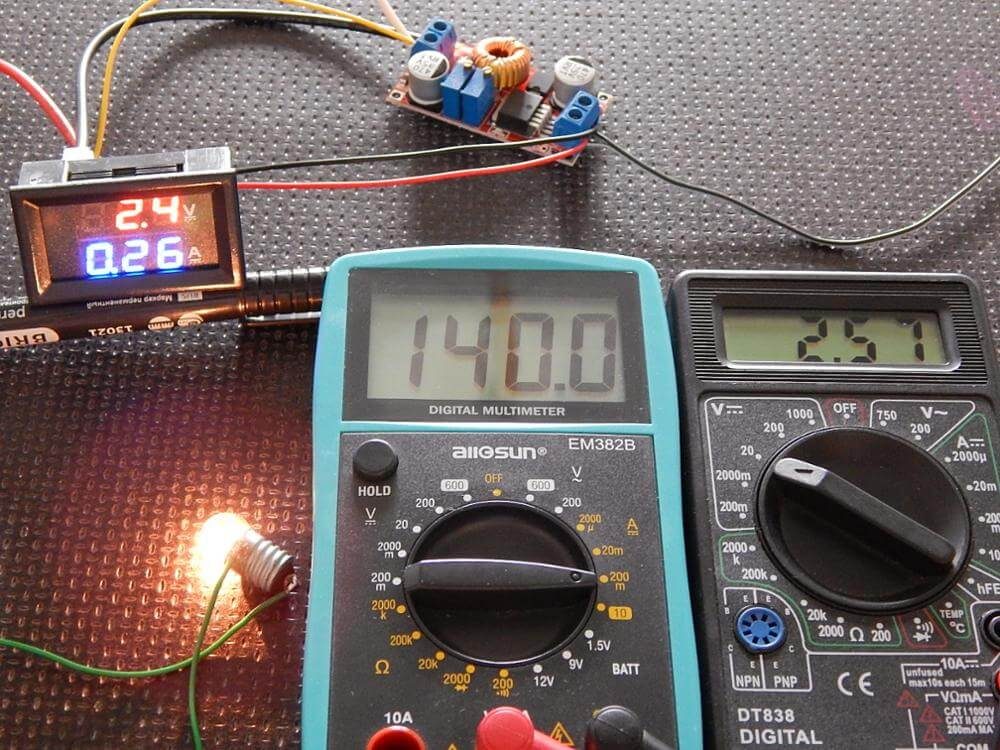

Приобрел такой, же. По напряжению — боле менее. А по току совсем плохо. Маленький ток до 70 ма вообще не показывал, а при токе в 2,2а показывал 2,8а что ни в какие ворота не лезит. Попробовал подстроечником (не помогло) — схемки нет, потому только мои предположения, что подстроечник — это настройка нуля. А настройка диапазона только подгонкой шунта. Подгонял покрытием шунта припоем с последующим его спиливанием надфилем под образцовым током. В итоге получилось достаточно не плохо.

Я тоже приобрел три штуки на 5оА с внешними шунтами. При включении, вольты по нулям, а амперы на всех разные и отличные от нуля. Посмотрел на надпись в верхнем левом углу I_ADJ_Z и понял что Z это сокращенно ZERO (нуль) т.е. надпись гласит установка тока нуля. Калибровка нуля производится замыканием точек при выключенном питании, при включении питания произойдет калибровка и можно разомкнуть точки (замыкал и при включенном питании, так-же амперы обнуляются). А подстроечником I_ADJ производится регулировка, если на больших токах не правильно показывает. В общем откорректировал и теперь все три показывают нормально.
з.ы.

Очень интересует, на какие ноги м/с идут точки установки нуля по измеряемому току. Мне пришел прибор без этик площадок и врущий в -200mA, подстроечника не хватает, а очень нужно чтобы показывал малые токи. На сопли и непропай все проверил, склоняюсь что прибор не отюстирован. Прозвоните пож. куда идут эти контакты.

Они все врут в сторону завышения, причина в неверном подключении измерительной цепи к шунту, по этому поводу есть правило , оно гласит, что измеритель подключается к шунту своими проводами непосредственно на шунт. А тут часть проводников, по которым течет измеряемыы ток выполняет часть шунта, естественно он завысит показания, и даже будет нестабильным, при нагреве такого «шунта» его сопротивление заметно меняется, поэтомк используются специальные материалы для их изготовления.

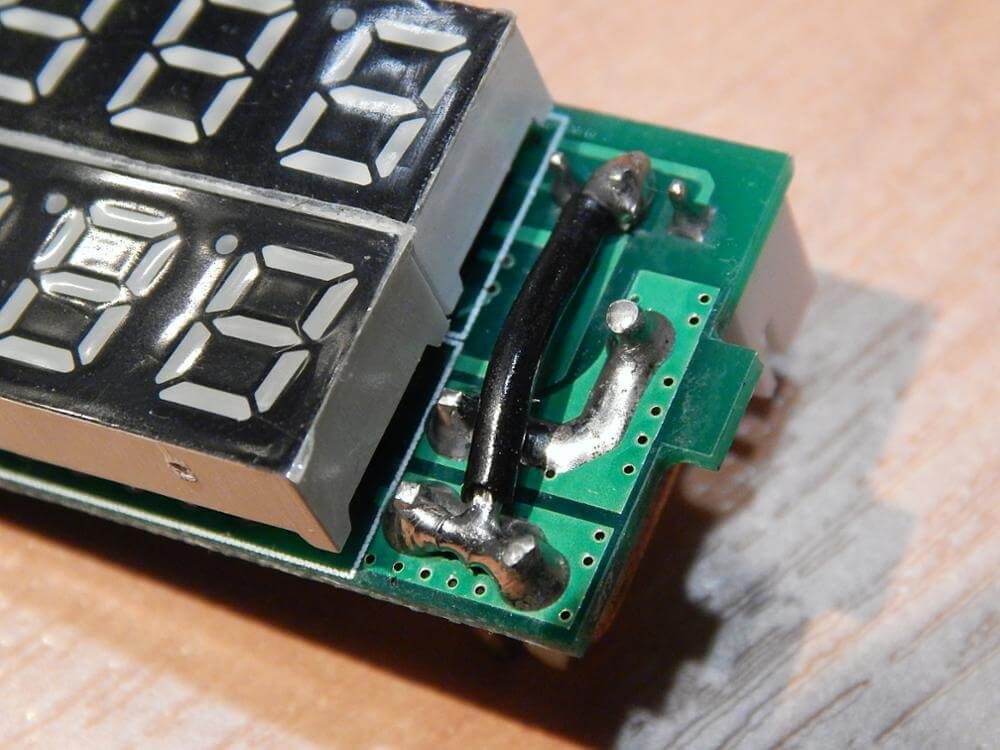

Нужно пропаять широкие дорожки от шунта к контактам разьема , еще лучше впаять на дорожки медные провода , хоть дорожки и широкие , и короткие , но на фоне низкого сопротивления шунта их соротивление вносит завышенные показания в амперметр , так , как на них ощутимо падает напряжение , которое и измеряет амперметр.

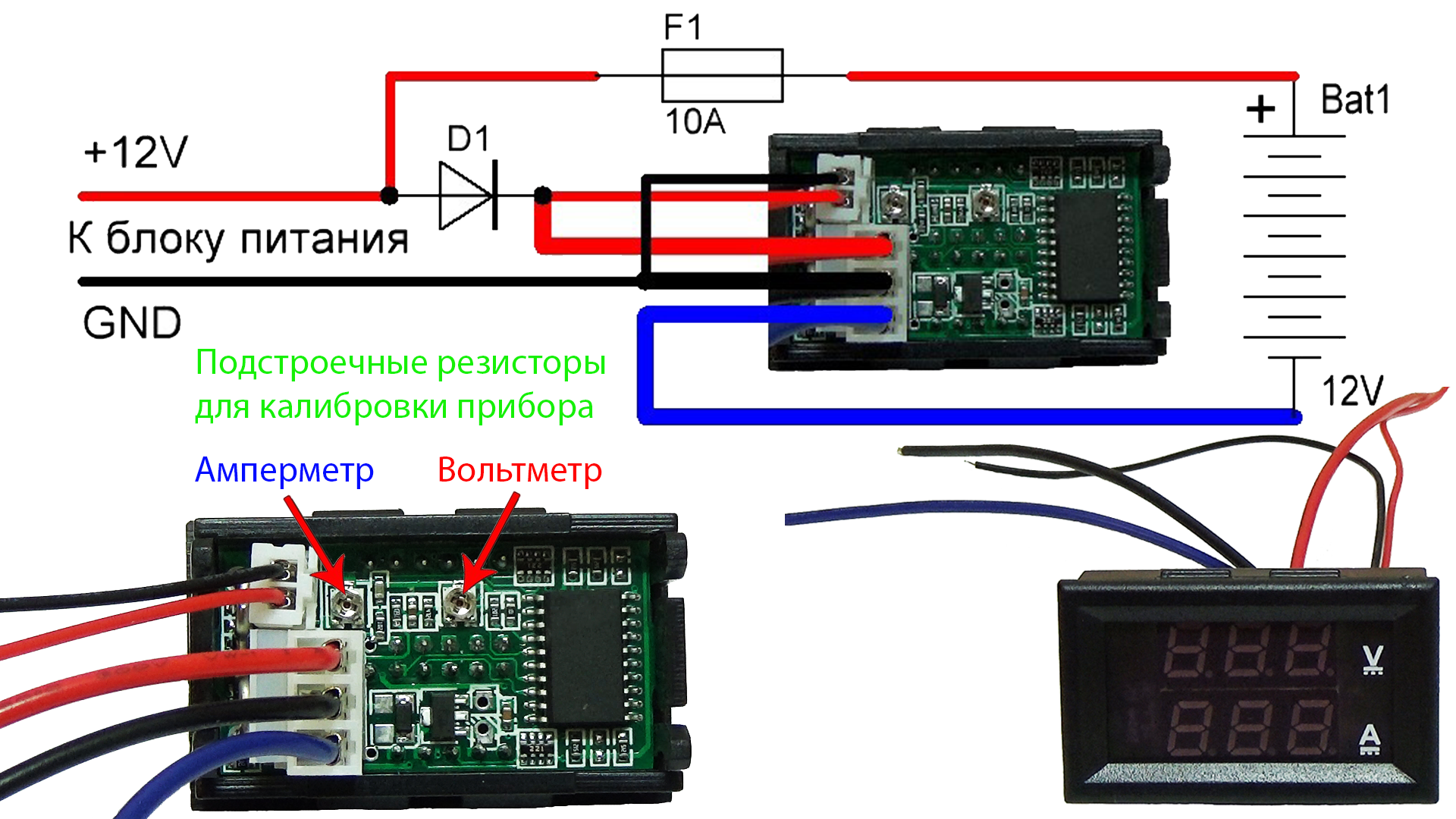

И так объединю кое что, написанное тут. Ток нуля амперметра (без нагрузки) настраивается Замыканием контактов I_ADJ_Z пинцетом естественно при подключенном питании. J_ADJ настраивает ток под нагрузкой, лучше при номинальном токе. Если диапазона регулировки резистором не хватает и ток показывает больше чем реальный, можно выпаять шунт, спилить у него упоры, которые не позволяют его впаять поглубже и впаять поглубже. Его рабочее сопротивление от этого уменьшится, а дальше уже подстраивать резистором. Напряжение регулируется резистором V_ADJ, лучше регулировать при номинальном напряжении.
