Генераторы автомобиля МАЗ

На автомобилях МАЗ с двигателями Ярославского моторного завода (ЯМЗ) устанавливаются следующие генераторные установки (ГУ): Г273В1 — на 45 А, 1312.3771 — на 50 А, 6582.3701 — на 80 А и 3112.3771 — на 80 А

Возможна установка генератора 3232.3771, отличительной особенностью которого является отсутствие клеммы возбуждения.

Самовозбуждение генератора происходит при частоте вращения ротора не более 1200 мин.

Технические характеристики, устройство и особенности технического обслуживания генератора 3232.3771 приведены ниже.

Технические характеристики генераторных установок см. в таблице.

1. При эксплуатации во избежание выхода из строя генераторной установки запрещается:

а) отключение провода от плюсового вывода генератора или отключение батареи выключателем «массы» при работающем генераторе;

б) проверка исправности генераторной установки путем замыкания клемм «+», «В» и «О», «Д» перемычками на «массу» и между собой;

в) проверять исправность схемы электрооборудования и отдельные провода мегомметром или лампочкой, питаемой напряжением выше 26 В.

2. При установке аккумуляторных батарей на автомобиль и их подключении необходимо строго соблюдать полярность («+» в цепь, «-» на «массу»).

3. Проверку натяжения приводного ремня, надежность подключения проводов к генераторной установке проводить при неработающем двигателе и отключенных аккумуляторных батареях.

4. При мойке автомобиля следует избегать прямого попадания воды на генераторную установку.

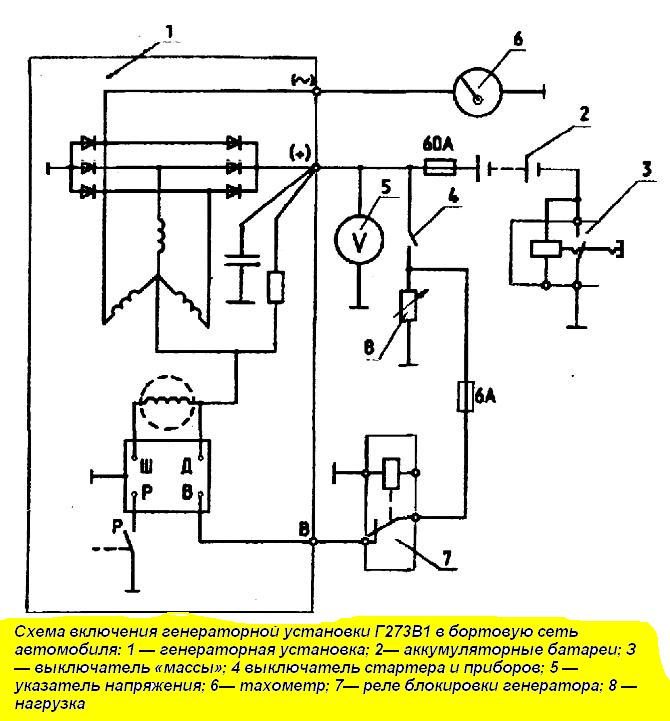

Схема включения генераторной установки Г273В1 в бортовую сеть автомобиля (рис. 1)

Все генераторные установки состоят из синхронных генераторов с самовозбуждением, выпрямительных блоков и регуляторов напряжения.

Обмотка возбуждения (0 В) генератора Г273В1 питается от нулевой точки обмотки статора напряжением 14 В.

Для улучшения возбуждения в цепь ОВ включено сопротивление подпитки. ОВ генераторов 1312.3771; 3112.3771; 6582.3701, питаются от дополнительных диодов напряжением 28 В.

У генераторов, с дополнительными диодами имеется контрольная лампа заряда аккумуляторных батарей, сигнализирующая об исправности и работе генераторной установки.

При включении выключателя стартера и приборов лампа при исправной ГУ горит.

После запуска двигателя и возбуждения генератора лампа гаснет.

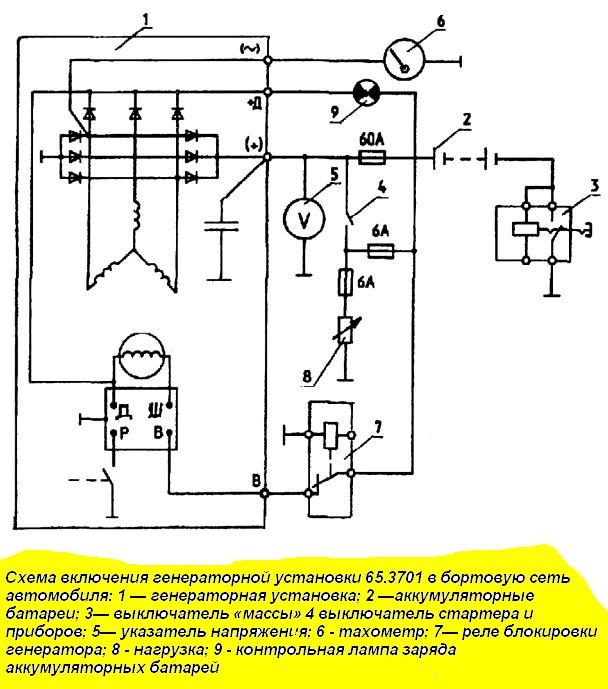

Схема включения генераторной установки 6582.3701 (рис. 2)

На автомобилях, оборудованных электрофакельным устройством (ЭФУ) облегчения запуска холодного двигателя, генератор блокируется (отключается питание на регулятор напряжения).

Это необходимо для того, чтобы не вывести из строя свечи ЭФУ, т. к. после возбуждения генератора напряжение в бортовой сети автомобиля будет не менее 28 В, а система ЭФУ рассчитана на напряжение 24 В.

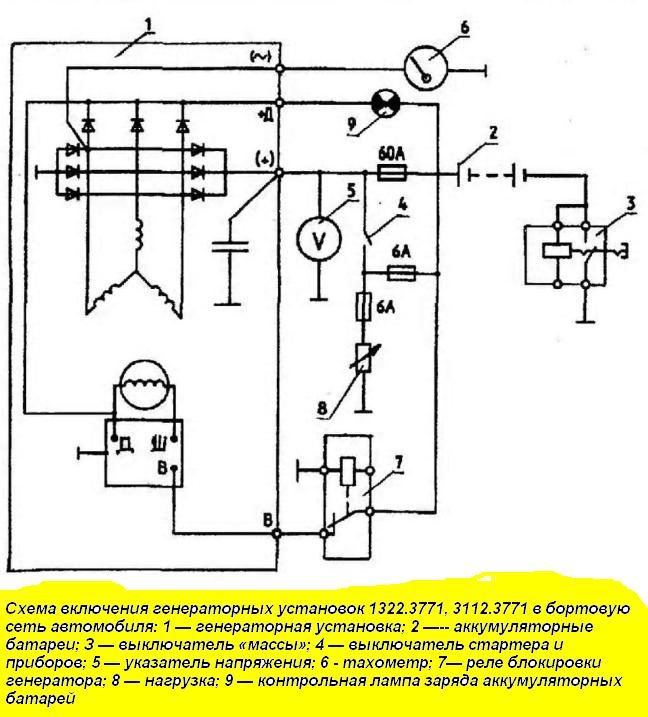

Схема включения генераторной установки 1312.3771; 3112.3771 (рис. 3)

Все генераторные установки имеют вывод фазы для подключения тахометра.

Регуляторы напряжения генераторных установок Г273В 1 и 6582.3701 имеют посезонную регулировку.

При наружной температуре 0˚ и выше переключатель посезонной регулировки (ПНР) должен находиться в положении «Лето» (Л) винт посезонной регулировки вывернут до упора.

При наружной температуре ниже 0 °С ПНР должен находиться в положении «Зима» — винт ввернут до упора.

Регуляторы напряжения генераторных установок 1312.3771 и 3112.3771 посезонной регулировки не имеют, а имеют температурную компенсацию.

Источник

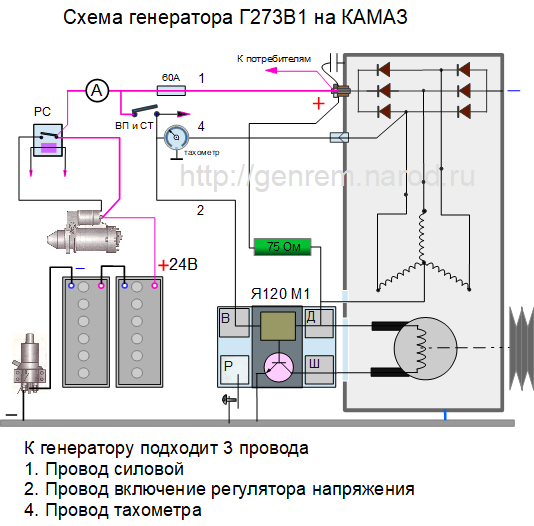

Генератор к которому подходит три провода заменить на генератор к которому подходит четыре провода и наоборот.

На старых КАМАЗАх, которых еще достаточно много, ставился генератор Г273, позже ставился генератор Г273 В1 более мощный, но схема осталась та же и на старую машину можно смело ставить Г273В1.

Такие же генераторы ставились и на МАЗ

Замена больших генераторов на КАМАЗ, генератор 6582.3701 и 3122.3771 вместо Г288 см здесь

Схема генератора с пятипиновым разъемом на КАМАЗ

На следующем поколении машин ставился уже более продвинутый генератор 1312.3771 и его аналоги. Если его поставить на место генератора Г273В1, то он тоже будет работать.

Генератор Г273В1 28В, 45А. Унаследовал схему и конструкцию генератора Г273. Аккумулятор и генератор связаны через несколько точек, что снижает надежность соединения, но придется с этим мириться. На всех генераторах этого поколения ставится регулятор напряжения Я120 и его модификации.

Регулятор напряжения Я120М1, выполнен по схеме с двумя входами. Один вход для тока возбуждения, второй для включения регулятора. Смысл разделенных входов в том, чтобы ток возбуждения пропускать прямо изнутри генератора, и не проводить его по длинному пути через Вп и СТ – (выключатель приборов и стартера — тоже, что и замок зажигания).

Производители при разработке генератора, разумно решили использовать для этого генератора, давно стоящий на конвейере, ротор от генераторов 14 Вольтовых (сопротивление ротора 4,5 Ома). Чтобы такой ротор мог работать в 28 вольтовом генераторе, на обмотку возбуждения подается пониженное напряжение, для этого обмотка возбуждения питается не от линейного напряжения, а от фазного, которое, как известно, в 1,73 раза меньше линейного. Фазное напряжение снимается со средней точки обмотки генератора. Таким образом, ток возбуждения замыкается от средней точки звезды, через обмотку возбуждения и через выпрямитель (диодный мост)

Для чего стоит мощный резистор на регуляторе напряжения генератора Г273?

Первоначальное возбуждение, как для всех автомобильных генераторов, происходит от аккумулятора. При включении выключателя приборов и стартера (ВП и СТ), плюс 24В, приходит на точку В регулятора напряжения, регулятор открывается, и ток идет от плюса аккумулятора, на плюс генератора. Если на обмотку возбуждения 14 вольтового ротора попадет 24 Вольта, то обмотка почти сразу сгорит, поэтому далее, ток возбуждения идет через мощный резистор 75 Ом. Когда генератор заработал, ток возбуждения идет уже не от выхода генератора, где, действует 28 Вольт, а от средней точки обмотки, где как уже было сказано, напряжение пониженное (этот ток замыкается через диодный мост, поэтому выпрямляется).

То есть, резистор 75 Ом при первоначальном возбуждении ограничивает ток в обмотке ротора, рассчитанной на 12 В. Этот резистор, также, защищает обмотку возбуждения и регулятор напряжения от перегрева при включенном зажигании и неработающем двигателе.

Положительный опыт использования схемы генераторов с дополнительными диодами, определил выпуск следующего поколения генераторов для КАМАЗа. Регулятор напряжения Я120М1, позволяет разделить ток возбуждения и ток управления регулятором. В схеме с дополнительными диодами генератор возбуждается через лампочку маленьким начальным током, а потом, когда генератор заработал, ток возбуждения идет от обмотки генератора и выпрямляется дополнительными диодами. Так возникает короткий путь тока возбуждения. Схема не боится разрядки аккумулятора через обмотку возбуждения, когда включен ВП и СТ, а двигатель не работает.

Применение таких генераторов требует, применение лампочки для ограничения тока первоначального возбуждения. Лампочка стоит в панели приборов и позволяет контролировать работу генератора. В этой схеме появляется дополнительный провод от панели приборов к генератору.

Полезно знать, что в таких генераторах применяется уже свой ротор, рассчитанный на 28 Вольт, его сопротивление около 8-и Ом.

Регуляторы напряжения КАМАЗовских генераторов

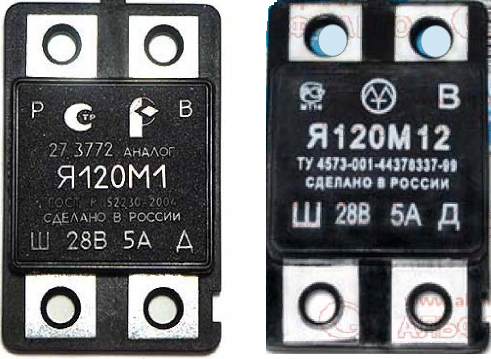

Я120 М1, аналоги 77.3702 , 443.3702 412.3702

Я120М12 , аналог 77.3702-01

регулятор генератора Г273 с гасящим резистором 75Ом Внутри установлен регулятор Я120М1

Регулятор генератора с доп диодами 1312.3771. Внутри установлен регулятор Я120М1 или Я120 М12

Регулятор напряжения рекомендуется Я120М12, хотя работает и Я120М1

По вопросу замены регуляторов напряжения на КАМАЗ

Нужно ставить на генератор только тот регулятор напряжения, который стоял, другой не подойдет. То есть, на Г273В1 не подойдет регулятор от генераторов 1312 (без резистора). На генераторы 1312.3771 и его его односхемные модели, нельзя ставить генератор с резистором, или надо его переделывать, проще купить такой какой нужно.

3112.3771 аналог 6582.3701 Генераторы большого размера , но выполнены по такой же схеме с доп. диодами, и их, в крайнем случае, тоже можно заменить на Г 273В1

Есть еще «Ураловский» генератор 1702.3771

Теперь основной вопрос темы.

Можно подключить генератор Г 273 вместо генератора с доп. диодами, к которому подходит 4 провода (Г273В1 нужно только 3) ?

Можно. Провод лампочки остается лишним. Лампочка престает работать, но контролировать зарядку можно по амперметру.

Можно подключить более новый генератор с доп. диодами (1312.3771) вместо генератора Г273, если в проводке не хватает одного провода?

Можно. Провода от лампочки нет, но первоначальное возбуждение генератора можно сделать прямо от аккумулятора, для этого надо подсоединить вход доп. диодов (куда должен подключаться провод лампочки) прямо к выходу генератора, к этой точке подключен и аккумулятор.

Аккумулятор при таком подключении не разрядится если выключен ВП и СТ, регулятор будет закрыт и ток через обмотку возбуждения протекать не будет.

По вопросу замены регуляторов напряжения на КАМАЗ

Нужно ставить на генератор только тот регулятор напряжения, который стоял, другой не подойдет. То есть, на Г273В1 не подойдет регулятор от генераторов 1312 (без резистора). На генераторы 1312.3771 и его его односхемные модели, нельзя ставить регулятор с резистором, или надо его переделывать, проще купить такой, который нужно.

Источник

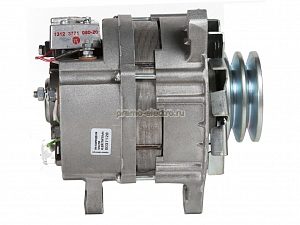

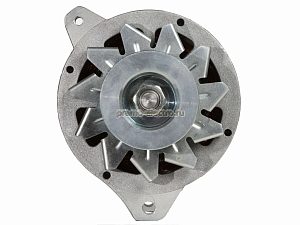

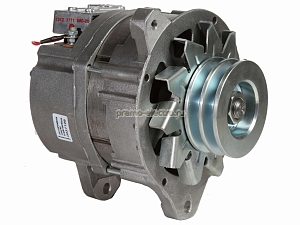

Генератор 1322.3771010 УРАЛ с дв. ЯМЗ 236, 238, КАМАЗ с дв. 740

Номинальное напряжение, В 28

Максимальный ток нагрузки, А 60

Направление вращение
вала со стороны привода правое

предназначен для работы в качестве источника электрической энергии параллельно с аккумуляторной батареей в системе электрооборудования автомобилей КАМАЗ, УРАЛ.

Генератор относится к восстанавливаемым изделиям

Генератор выпускается в соответствии с ТУ 37.463.143-95

Регулируемое напряжение при токе нагрузки I=16 А, n=5000 мин-1, Т=(25±10)°С: от 27,8 до 29,0 В.

Схема подключения электрической цепи Токоскоростные характеристики

Источник

Генераторная установка

Генераторная установка предназначена для питания всех потребителей автомобиля электрической энергией при работающем двигателе и для поддержания напряжения в бортовой сети автомобиля в пределах (28,4 ± 0,6) В.

Генераторная установка представляет собой генератор модели 3122.3771 со встроенным регулятором напряжения (по типу Я120М12И).

Генераторная установка расположена в верхней передней части двигателя и прикреплена двумя лапами к кронштейну, а третьей к натяжной планке и приводится во вращение поликлиновым ремнем.

Техническая характеристика генераторной установки модели 3122.3771

Номинальное напряжение, В 28.

Ток нагрузки максимальный, А 80.

Частота вращения ротора, при которой напряжение генератора достигает величины 26 В:

— при токе нагрузки, равном 10 А — не более 1300 мин -1 ;

— при токе нагрузки, равном 30 А — не более 1550 мин -1 ;

— при токе нагрузки, равном 60 А — не более 2200 мин -1 .

Ток нагрузки при напряжении 26 В и частоте вращения ротора 3500 мин -1 , не менее 75 А. При этом напряжение на выводе «W» должно быть не менее 17 В, напряжение на выводе «+D» должно быть не менее чем на выводе «+».

Регулируемое напряжение при температуре окружающей среды (25 ± 10) °С, частоте вращения ротора 5000 мин -1 и токе нагрузки 27 А с подключенной аккумуляторной батареей со степенью заряженности не ниже 75 % или с подключенной нагрузкой, эквивалентной аккумуляторной батарее по фильтрующим свойствам, должно быть (28,4 ± 0,6) В.

Генераторная установка представляет собой трехфазную двенадцатиполюсную синхронную электрическую машину со встроенным выпрямительным блоком, помехоподавляющим конденсатором, щеткодержателем с регулятором напряжения и системой с протяжной вентиляцией.

На генераторной установке имеются следующие выводы:

«+» — для соединения с аккумуляторной батареей и нагрузкой;

«Ш» или «В» — для соединения с выключателем стартера и приборов;

«W» или — вывод фазы для соединения с тахометром и реле блокировки стартера;

«+D» или «Д» — вывод от дополнительных диодов для соединения с контрольной лампой.

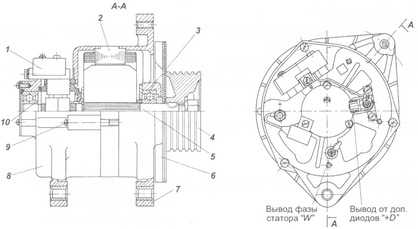

Генераторная установка (рис. 7-8) состоит из статора 2, ротора 5, крышки со стороны контактных колец 8 с выпрямительным блоком и щеткодержателем с регулятором напряжения 1, крышки со стороны привода 7, шкива 4, вентилятора 6.

Статор состоит из сердечника и обмотки. Сердечник набран из пластин электротехнической стали, изолированных друг от друга лаком и соединенных сваркой по наружной поверхности пакета. Внутри сердечника равномерно расположены по окружности 36 пазов, предназначенных для размещения обмоток.

Обмотка статора трехфазная, соединенная в треугольник. Такое соединение позволяет уменьшить силу тока в обмотке и, следовательно, использовать более тонкий провод. Каждая фаза состоит из последовательно соединенных катушек, намотанных проводом с эмалевой изоляцией. Катушки закреплены в сердечнике статора текстолитовыми клиньями. Выводы фазных обмоток крепятся к зажимам выпрямительного устройства. Вывод одной из фаз «W» служит для подключения реле блокировки стартера и тахометра.

Ротор является индуктором и состоит из вала, обмотки возбуждения, полюсных наконечников, контактных колец. Вал стальной, на его рифленой поверхности жестко, посредством прессовки, закреплены стальная втулка, полюсные наконечники и контактные кольца. Полюсные наконечники выполнены из мягкой стали, имеют по шесть заостренных клювов, которые образуют шесть пар полюсов.

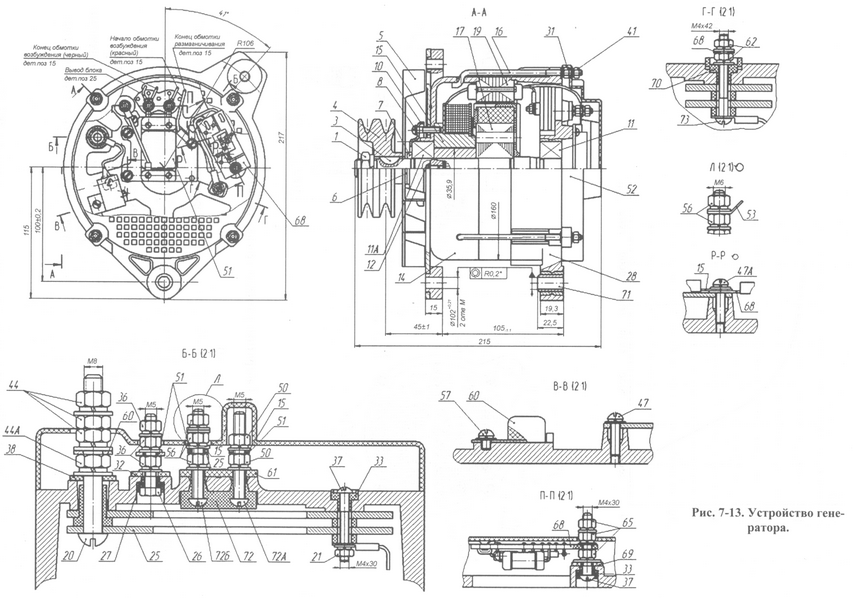

Рис. 7-8. Генераторная установка: 1 — щеткодержатель с регулятором напряжения; 2 — статор; 3 — подшипник со стороны привода; 4 — шкив; 5 — ротор; 6 — вентилятор; 7 — крышка со стороны привода; 8 — крышка со стороны контактных колец; 9 — стяжные винты

Обмотка возбуждения намотана на стальную втулку. От втулки и полюсных наконечников обмотка изолирована полиэтиленовым каркасом и картонными шайбами. Концы обмотки возбуждения припаяны к контактным кольцам, расположенным на изоляционной втулке. Для уменьшения нагрузок на подшипники ротор динамически балансируется путем надсверливания отверстий на полюсных наконечниках.

Крышка со стороны контактных колец изготовлена из алюминиевого сплава, имеет вентиляционные окна и лапу крепления генератора на двигателе.

— выпрямительный блок (служит для двухполупериодного выпрямления трехфазного тока) с тремя дополнительными диодами, предназначенными для питания цепи возбуждения;

— пластмассовый щеткодержатель с регулятором напряжения, закрепленный на крышке двумя винтами;

— помехоподавляющий конденсатор, установленный сверху на крышке;

— соединительная колодка с выводом от дополнительных диодов;

Крышка со стороны привода изготовлена из алюминиевого сплава, имеет вентиляционные окна и две лапы, одна из которых служит для крепления генератора на кронштейне двигателя, а другая с резьбовым отверстием М8 — для крепления натяжной планки.

Вентилятор и шкив устанавливаются на вал генератора и закрепляются гайкой с пружинной шайбой.

В крышках генератора установлены закрытые шариковые подшипники вала ротора со смазкой одноразового наполнения. При эксплуатации не требуется добавлять смазку. Шарикоподшипник, размещенный на валу со стороны привода, фиксирован от осевого перемещения. В крышке со стороны контактных колец наружное кольцо имеет скользящую посадку, что разгружает подшипник от осевых усилий.

Генератор водостойкий, поэтому автомобиль может преодолевать брод без повреждений генератора. После выхода из воды работоспособность генератора должна сохраняться.

Водостойкое исполнение генератора обеспечивается применением соответствующих покрытий поверхности его деталей и пропиткой обмоток водостойкими лаками.

Принцип действия генератора

При включении выключателя приборов и стартера напряжение от аккумуляторной батареи подается на обмотку возбуждения (через щетки и контактные кольца), размещенную на вращающейся части генератора — роторе. Вокруг обмотки возбуждения создается магнитное поле, которое, проходя через полюсные наконечники, образует северные и южные полюсы на роторе. При вращении ротора будет вращаться и магнитное поле, которое, пересекая обмотки статора, будет индуцировать в них ЭДС. Учитывая то, что под каждой обмоткой статора поочередно проходят полюсы различной полярности, то ЭДС, индуцированная в обмотках статора, будет переменной, одинаковой частоты, но сдвинутой по фазе на 120°.

Выпрямительным блоком переменное напряжение преобразуется в постоянное, и когда оно станет больше напряжения аккумуляторной батареи, генератор начнет питать потребители и заряжать батарею. Обмотка возбуждения также будет питаться от генератора через дополнительные диоды.

С увеличением частоты вращения ротора напряжение генератора может достигнуть опасного для приемников значения, поэтому генератор работает совместно с регулятором напряжения, поддерживающим напряжение в бортовой сети автомобиля в заданных пределах.

Принцип действия регулятора напряжения

Напряжение генератора определяется тремя факторами — частотой вращения ротора, силой тока, отдаваемой генератором в нагрузку, и величиной магнитного потока, создаваемой током обмотки возбуждения. Чем выше частота вращения ротора и меньше нагрузка на генератор, тем выше напряжение генератора. Увеличение силы тока в обмотке возбуждения увеличивает магнитный поток и с ним напряжение генератора; снижение тока возбуждения -уменьшает напряжение.

Регулятор напряжения стабилизирует напряжение изменением тока возбуждения. Если напряжение возрастает или уменьшается, регулятор соответственно уменьшает или увеличивает ток возбуждения и вводит напряжение в нужные пределы. Регулятор содержит измерительный элемент, элемент сравнения и регулирующий элемент.

Чувствительным элементом электронного регулятора напряжения является входной делитель напряжения. С входного делителя напряжение поступает на элемент сравнения, где роль эталонной величины играет напряжение стабилизации стабилитрона. Стабилитрон не пропускает через себя ток при напряжении ниже напряжения стабилизации и пробивается, т. е. начинает пропускать через себя ток, если напряжение на нем превысит напряжение стабилизации. Ток через стабилитрон включает электронное реле, которое коммутирует цепь возбуждения таким образом, что ток в обмотке возбуждения изменяется в нужную сторону.

Работа генераторной установки автомобиля КАМАЗ

На рис. 7-9 изображена электрическая схема подключения генераторной установки в систему электроснабжения (см. рис. 7-1).

Обмотка возбуждения генератора подключается к бортовой сети и далее генератор, работает как описано выше (см. принцип действия генератора). После того как генератор начал вырабатывать электрическую энергию, напряжение на выводе «+D» генератора становится равно напряжению на выводе «+» генератора, следовательно, ток в цепи первоначального возбуждения генератора исчезает и контрольная лампа выключается, а обмотка возбуждения начинает питаться от блока дополнительных диодов. С увеличением частоты вращения ротора генератора в работу вступает регулятор напряжения.

РООВ предназначено для недопущения возбуждения генератора при использовании электрофакельного устройства (ЭФУ). Причина здесь в том, что свечи ЭФУ рассчитаны на напряжение 19 В, поэтому после пуска двигателя с использованием ЭФУ, если генератор начнет вырабатывать электрическую энергию свечи выйдут из строя.

Рис. 7-9. Электрическая схема подключения генератора в систему электрооборудования

Реле выключателя «массы» выполняет две функции. Первая — это после включения ВПС разорвать цепь кнопки выключателя аккумуляторных батарей, чтобы исключить возможность отключения батарей от бортовой сети при работающем двигателе (на рис. 7-11 не показано). Вторая — включить цепь первоначального возбуждения генератора. Это сделано для того, чтобы разгрузить контакты ВПС, так как ток при первоначальном возбуждении генератора может достигать 5 А. На автомобиле КАМАЗ выключатель приборов и стартера коммутирует только цепь обмотки РВМ и цепь управления регулятора напряжения, где ток составляет доли ампера.

Контрольная лампа выполняет диагностическую функцию. После включения ВПС она находится во включенном состоянии и сигнализирует об исправности цепи первоначального возбуждения генератора. После пуска двигателя она должна выключиться, если этого не произошло, или лампа включилась во время движения, — это говорит о том, что генератор по какой-либо причине не вырабатывает электрическую энергию.

На автомобиле КАМАЗ наряду с генераторной установкой модели 3122.3771 используется также генератор модели 4001.3771-53.

Генераторная установка представляет собой генератор модели 4001.3771-53 со встроенным регулятором напряжения типа 7312.3702 ТУ 37.473.052-2003.

Технические характеристики генераторной установки

1 Номинальное напряжение, В 80

3 Частота вращения номинальная, мин -1 5000

4 Частота вращения максимальная, мин -1 8500

5 Направление вращения со стороны привода правое

6 Масса генератора, кг 10,8

7 Токоскоростная характеристика см. рис. 7-10

8 Габаритные и присоединительные размеры см. рис. 7-11

9 Схема генератора электрическая принципиальная см. рис. 7-12

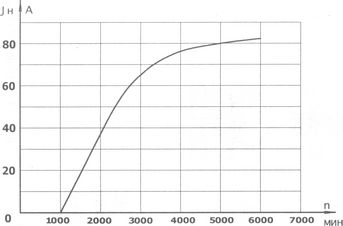

Рис. 7-10. Токоскоростная характеристика генератора

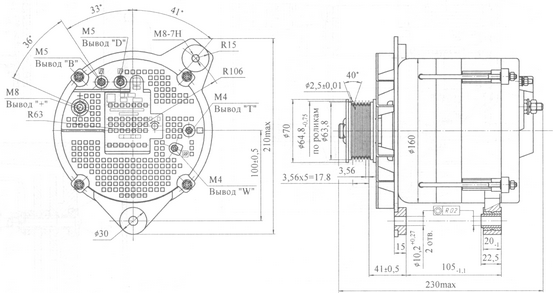

Рис. 7-11. Габаритные размеры генератора 4001.3771-53

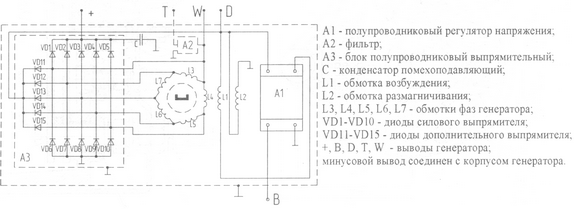

Рис. 7-12 Схема электрическая принципиальная генератора 4001.3771

Рис. 7-13,а. Схема сборки генератора.

Генератор представляет собой бесконтактную пятифазную электрическую машину с комбинированным (электромагнитным) возбуждением от обмотки возбуждения и от постоянных магнитов, с встроенным выпрямительным блоком и регулятором напряжения. Конструкция генератора представлена на рис. 7-13.

Статор 19 выполнен шихтованным из листовой стали, имеет 15 зубцов, на которых закреплены катушки фазных обмоток. Соединение катушек в фазе последовательное, фазы соединены по схеме «многоугольник», концы фаз выведены обмоточным проводом с наконечниками. Ротор 17 представляет собой вал с напрессованными шихтованным пакетом и втулкой. Пакет имеет 6 зубцов (пар полюсов). В пазы пакета установлены постоянные магниты, прессованные пластмассой. Наличие постоянных магнитов обеспечивает надежное самовозбуждение генератора при пуске, как при работе с аккумуляторной батареей, так и без нее. Ротор установлен в подшипниках 6-180603КС9 (Международное обозначение 62303.2RS.P6G7) 11 и 11А.

Передний подшипниковый щит 14 представляет собой сварное соединение из деталей: крышка, диск. На крышке и диске на торцевой части имеются вентиляционные отверстия. На выступах диска имеются два отверстия, предназначенные для установки и фиксации генератора на кронштейне двигателя. Задний подшипниковый щит 28 отлит из алюминиевого сплава. На заднем подшипниковом щите на торцевой части имеются вентиляционные отверстия. Лапка с отверстием предназначена для установки и фиксации генератора на кронштейне двигателя.

Катушка возбуждения крепится к передней крышке и представляет собой стальной сердечник с каркасом; на каркас намотаны обмотка возбуждения и размагничивающая обмотка. Начало и конец обмоток выведены гибкими монтажными проводами с наконечниками. Начало обмотки возбуждения (маркировка вывода красным цветом) подключено к винту 72А (клемма «Ш» генератора) в колодке выводов 72, а конец обмотки возбуждения и начало обмотки размагничивания выведены одним проводом (маркировка вывода цветом отличным от красного) и подсоединены к винту 72Б (клемма «D» генератора) в колодке выводов 72. Конец обмотки размагничивания выведен монтажным проводом без цветовой маркировки и с помощью винта 47А крепления регулятора напряжения подключается к «массе» генератора.

Сопротивление обмотки возбуждения должно находиться в пределах 7,8-8,40м. Сопротивление обмотки размагничивания должно находиться в пределах 31-340м.

Блок полупроводниковый выпрямительный 25 (БПВ 97-210 ТУ РБ 600066462.024-2002) собран по пятифазной мостовой схеме на кремниевых диодах, запрессованных в алюминиевые радиаторы, разделенные друг от друга изоляционными втулками. Радиаторы являются выводами анодной и катодной групп диодов. «Плюс» силового выпрямителя выведен винтом поз. 20, как «плюс» (+) генератора, а «минус» (-) силового выпрямителя соединен с корпусом генератора. Кроме того, для питания обмотки возбуждения блок полупроводниковый выпрямительный содержит дополнительный выпрямитель, образующий анодную группу, выполненный на диодах меньшей мощности, что позволяет избежать разряда аккумуляторной батареи через цепь обмотки возбуждения при неработающем генераторе. Вывод от дополнительного выпрямителя подключен к клемме «D». Величина тока нагрузки на клемме «D» не должна превышать 5 А.

Для фильтрации сигнала фазного напряжения (для отдельных исполнений) в генераторах могут устанавливаться фильтры фазного сигнала 68. Плата фильтра устанавливается на винт 37, который является выводом «Т» генератора. Один вывод фильтра (имеет короткую длину) винтом 47А подключается к массе генератора, другой (длинный вывод) подключается к фазе генератора (к винту 73).

Регулятор напряжения 51 типа 7312.3702 ТУ 37.473.052-2003 (или другой тип согласно перечня запасных частей. По согласованию с заводом-изготовителем допускается установка регуляторов напряжения других производителей) предназначен для автоматического поддержания напряжения на выводах генератора при изменениях скорости вращения или нагрузки посредством регулирования тока, протекающего по обмотке возбуждения. Выводы регулятора напряжения подключены к клеммам «В», «D», «Ш», массе генератора.

Для уменьшения уровня помех в бортовой сети автомобиля в генераторе установлен помехоподавляющий конденсатор 60 (К73-21-8-100В-2,2 мкФ ±20% ОЖО 461.131ТУ).

Для предотвращения загрязнения внутренней полости генератора при работе протяжной вентиляции на задний подшипниковый щит установлена пластмассовая крышка 52. На крышке выведены клемма «±» генератора, клемма «D» дополнительного выпрямителя, клемма «В», вывод фазы «W» и (или) вывод фильтра «Т».

Охлаждение генератора производится протяжной вентиляцией. Поз.5 — колесо вентилятора.

Использование по назначению

1. Эксплуатационные ограничения

1.1 Во избежание выхода из строя генератора при подключении аккумуляторной батареи необходимо строго соблюдать полярность: вывод «-» аккумуляторной батареи подключается к массе автомобиля; вывод «+» подключается к выводу «±» генератора.

1.2 При работе без аккумуляторной батареи возможно скачкообразное изменение напряжения при резких сбросах-набросах нагрузки. Во избежание выхода из строя приборов и устройств электрооборудования не рекомендуется при работе без аккумуляторной батареи сброс нагрузки более 50% от номинального значения и резкое увеличение/уменьшение частоты вращения коленчатого вала.

1.3 При работе без аккумуляторной батареи возможна неудовлетворительная работа приборов и устройств электрооборудования, чувствительных к качеству электроэнергии.

1.4 Во избежание выхода из строя регулятора напряжения при работе без аккумуляторной батареи запрещается работа генератора при токе нагрузки менее 5А.

1.5 Запрещается мыть генератор струей воды под давлением, бензином, дизельным топливом и т.д. При мойке автомобиля необходимо защищать генератор от попадания в него воды.

1.6 При проведении сварочных работ необходимо отсоединить все провода, подходящие к генератору. Провод массы сварочного аппарата должен быть подсоединен в непосредственной близости от сварного шва.

1.7 Проверять качество изоляции статора и обмотки возбуждения повышенным напряжением следует только на стенде и обязательно с отсоединенными от выпрямительного блока и регулятора выводами.

1-24 Запрещается проверять исправность схемы электрооборудования и отдельные провода мегаомметром или лампой, питаемой напряжением выше 26В, при неотключенном генераторе.

1.9 Во избежание выхода из строя регулятора напряжения и выпрямительного блока при подзарядке аккумуляторных батарей от внешнего источника необходимо отключить батареи от сети машины.

1.10 Запрещается проверять регулятор напряжения и выпрямительный блок от источника постоянного тока напряжением более 24В, от источника переменного тока, а также без сигнализатора, включенного последовательно с проверяемой цепью.

1-27 Запрещается проверять работоспособность генератора путем замыкания выводов «±», «D», «В», «W», «Т» перемычками на массу и между собой.

1-28 Запрещается присоединять и отсоединять штепсельные разъемы и плюсовой вывод генератора при работающем двигателе и включенных аккумуляторных батареях.

1.13 Запрещается запускать двигатель при отсоединенном плюсовом проводе генератора.

1.14 Запрещается отключать аккумуляторные батареи выключателем батарей при работающем двигателе.

2. При монтаже генератора на двигателе необходимо:

2.1 Удалить с генератора консервационную смазку ветошью, смоченной бензином, и протереть сухим обтирочным материалом.

2.2 Установить генератор на кронштейне двигателя.

2.3 Одеть приводной ремень на шкив генератора. Ослабить гайки болтов крепления передней и задней лап генератора. Отклонив генератор вверх, отрегулировать его натяжение с помощью натяжной планки. Натяжение ремня привода генератора должно обеспечивать прогиб наибольшей ветви на 15-22мм при нажатии на ремень с усилием 40Н (4 кгс). При выходе из строя одного из ремней заменить оба ремня комплектно с разницей в длине не более 3 мм. Внимание. Слабое натяжение ремня приводит к уменьшению отдаваемой мощности генератора и недозарядке аккумуляторной батареи, а чрезмерное натяжение ремня приводит к значительному перегреву подшипников генератора и их преждевременному выходу из строя.

2.4 Зафиксировать генератор в этом положении и затянуть крепежные гайки и болты.

2.5 Подсоединить провода к генератору в соответствии со схемой подключения генератора на автомобиле с учетом схемы генератора (рис. 7-12).

3. Назначение выводов генератора

3.1 Вывод “+” генератора подключается к выводу “+” аккумуляторной батареи, предназначен для обеспечения энергией электропотребителей машины и зарядки аккумуляторной батареи. Вывод “+” генератора выведен болтом М8. Корпус генератора является минусовым выводом и подключается к массе машины.

3.2 Вывод “D” является анодным выводом дополнительного выпрямителя блока полупроводникового выпрямительного. Наличие постоянного напряжения на выводе может использоваться в целях сигнализации о начале работы генератора, для чего к нему могут подключаться контрольные лампы, реле блокировки стартера и прочее. Максимальный ток нагрузки на выводе “D” не более 1,5 А при значении напряжения относительно “массы” не менее 26,5 В. Вывод “D” генератора выведен штырем 6,4, установленном на винте М5.

3.3 Вывод “W” является выводом одной из фаз генератора. Вывод предназначен для подключения тахометра и других устройств (реле блокировки стартера, АБС и прочее), использующих переменное напряжение для определения частоты вращения вала генератора и, с определенным передаточным отношением (определяется шкивами на валу двигателя и генератора), вала двигателя. Амплитуда импульсного напряжения на клемме “W” относительно “массы” при токе нагрузки не более 1,5 А должна быть не менее 25 В. Частота импульсного сигнала fw (Гц) связана с частотой вращения вала генератора nr (мин -1 ) следующим соотношением:

Вывод “W” генератора выведен болтом М4. При наличии вывода “Т” вывод “W” генератора может отсутствовать.

3.4 Вывод “Т” является выходом фильтра, обеспечивающего формирование прямоугольных импульсов напряжения из переменного сигнала (“W”) одной из фаз генератора. Вывод предназначен для подключения тахометра и других устройств (реле блокировки стартера, АБС и прочее), критичных к форме фазного сигнала. Сигнал с вывода “Т”, как и с вывода “W”, может использоваться для определения частоты вращения вала генератора и, с определенным передаточным отношением (определяется шкивами на валу двигателя и генератора), вала двигателя. Напряжение на клемме “Т” относительно “массы” должно быть не менее 2,0 В при частоте вращения (2000+100) мин -1 и токе нагрузки в цепи вывода «Т» не более 5 мА. Частота сигнала ft (Гц) связана с частотой вращения вала генератора пnr (мин -1 ) следующим соотношением:

Вывод “Т” генератора выведен болтом М4. При наличии вывода “W” вывод “Т” генератора может отсутствовать.

3.5 Вывод “В” генератора предназначен для включения электромагнитного возбуждения генератора путем включения регулятора напряжения. Вывод “В” генератора подключается через замок зажигания к плюсовому выводу аккумуляторной батареи.

Ток потребления регулятором на клемме “В” генератора не должен превышать 50мА при напряжении 26,5В.

Вывод “В” генератора выведен болтом М5.

Генераторы не имеют щеточно-коллекторного узла. На генераторах установлены подшипники закрытого исполнения, не требующие замены смазки в течение всего срока службы.

Ежедневно , перед запуском двигателя проверьте натяжение ремней привода генератора и затяжку болтов крепления генератора. Натяжение ремня привода генератора должно обеспечивать прогиб наибольшей ветви на 15-22 мм при нажатии на ремень с усилием 40Н (4 кгс). При выходе из строя одного из ремней необходимо заменить оба ремня комплектно с разницей в длине не более 3 мм. Проверьте надежность крепления проводов, подходящих к генератору, затяжку гайки крепления шкива.

Внимание. Слабое натяжение ремня приводит к уменьшению отдаваемой мощности генератора и недозарядке аккумуляторной батареи, а чрезмерное натяжение ремня приводит к значительному перегреву подшипников генератора и их преждевременному выходу из строя.

После запуска двигателя проверьте исправность работы генератора по вольтметру (амперметру). Периодически контролируйте показания вольтметра (амперметра).

В случае обнаружения неправильной работы генератора (пониженное или повышенное напряжение) во избежание выхода из строя аккумуляторной батареи и электропотребителей необходимо отключить генератор от бортовой сети. Для этого необходимо отсоединить все провода, подходящие к генератору, надежно заизолировать контактные площадки и закрепить провода в подкапотном пространстве так, чтобы исключить их замыкание на ’’массу” автомобиля. В ближайшем автосервисе необходимо найти и устранить возникшую неисправность.

Один раз в месяц выполните следующие работы:

— Очистите корпус и заднюю крышку генератора от пыли и грязи щеткой или влажной тряпкой.

Внимание. Попадание внутрь генератора топлива, масла, охлаждающей жидкости, пыли, волокнистых материалов (соломы, тополиного пуха и т.п.) затрудняет проточную вентиляцию генератора, приводит к значительному перегреву генератора и его преждевременному выходу из строя.

— Проверьте надежность крепления генератора на двигателе, при необходимости подтяните гайки крепления генератора на двигателе. Проверьте затяжку гайки крепления шкива.

— Проверьте натяжение ремня, при необходимости отрегулируйте натяжение ремня.

— Проверьте состояние и надежность крепления проводов, подходящих к генератору, при необходимости заизолируйте провода в местах повреждения изоляции, подтяните гайки, крепящие наконечники проводов.

В постгарантийный период с интервалом один раз в год выполните следующие работы:

— Снимите генератор, проверьте легкость и плавность вращения вала генератора, убедитесь в отсутствии повышенных осевых и радиальных люфтов в шарикоподшипниках. При больших люфтах генератор необходимо отремонтировать в специализированной мастерской.

— Проверьте легкость вращения подшипников. При наличии тугого вращения, шума, больших осевых и радиальных люфтов необходимо заменить подшипники на новые.

— На специализированном стенде проверьте работоспособность генератора на соответствие требованиям технических условий ТУ 4573-004-24352420-2003 по соответствующей методике.

Запрещается производить регулировку натяжения приводного ремня при работающем двигателе.

Запрещается присоединять и отсоединять штепсельные разъемы и плюсовой вывод генератора при работающем двигателе и включенных аккумуляторных батареях, а также пускать двигатель при отсоединенном плюсовом проводе генератора.

1 При возникновении неисправностей, связанных с работой генератора необходимо выполнить следующее:

1.1 Перед снятием генератора с двигателя необходимо:

а) проверить исправность бортовой сети и приборов автомобиля, затяжку резьбовых соединений, натяжение приводного ремня генератора. При необходимости, убедиться в исправности показывающих приборов с помощью заведомо исправных.

б) на неработающем двигателе включить ключ зажигания и измерить падание напряжения между клеммами генератора «+» и «В», оно определяет превышение регулируемого напряжения от номинального и не должно превышать 0,3 вольта.

в) проверить сопротивление цепи, измеренное между выводом, снятым с клеммы «D» генератора и массой автомобиля. Сопротивление должно быть не менее 20 Ом.

г) проверить сопротивление цепи, измеренное между выводом, снятым с клеммы «W» генератора и массой автомобиля. Сопротивление должно быть не менее 25 Ом

д) проверить сопротивление цепи, измеренное между выводом, снятым с клеммы «Т» генератора и массой автомобиля. Сопротивление должно быть не менее 85 Ом.

В случае отклонения указанных замеров за требуемые пределы необходимо определить и устранить неисправность бортовой сети автомобиля. Поиск неисправности и ее устранение производить согласно “Руководства по эксплуатации автомобиля”.

2 В случае возникновения неисправности по причине выхода из строя генератора для выяснения причин и ремонта необходимо обратиться на завод-изготовитель или в специализированные сервисные центры.

3 Схема сборки генератора и позиционные обозначения его узлов и деталей приведены на рис. 7-13,а.

Правила эксплуатации системы электроснабжения

1. Нельзя нажимать кнопку включения электрофакельного устройства при работающем двигателе во избежание выхода из строя регулятора напряжения.

2. При стоянке автомобиля необходимо отключить аккумуляторные батареи от системы электрооборудования, нажав кнопку дистанционного выключателя батарей. Кнопку надо нажимать кратковременно (не более 2 с).

3. Нельзя отключать аккумуляторные батареи выключателем батарей при работающем двигателе.

4. При проведении электросварочных работ на автомобиле аккумуляторные батареи должны быть отключены дистанционным выключателем, и сняты провода с выводов «+» и «Ш» («В») генератора. Провод «массы» сварочного аппарата должен быть подсоединен в непосредственной близости от сварного шва.

5. Нельзя подсоединять и отсоединять штепсельные разъемы и плюсовый вывод генератора при работающем двигателе и включенных аккумуляторных батареях, а также пускать

двигатель при отсоединенном плюсовом проводе генератора.

6. Не следует проверять исправность генератора путем замыкания выводов «+» или «Ш” («В”) перемычками на «массу» и между собой.

7. Не нужно соединять вывод «Ш» («В») щеткодержателя с выводом «+». Это ведет к выходу из строя регулятора напряжения.

8. Нельзя проверять исправность схемы электрооборудования и отдельные провода мегомметром или лампой, на которую подается напряжение выше 26 В, при неотключенном генераторе.

9. Не следует проверять выпрямительный блок от источника постоянного тока напряжением более 24 В, от источника переменного тока, а также без сигнализатора, включенного последовательно с выпрямительным блоком.

10. Во избежание выхода из строя регулятора напряжения при подзарядке аккумуляторных батарей от внешнего источника необходимо отключить батареи от сети автомобиля.

11. При мойке двигателя рекомендуется защищать генератор от попадания воды.

Источник

Оцените статью
REMNABOR
Adblock
detector
