Электромагнитное реле

Автор: admin Vladimir | Опубликовано 18-02-2016

Сегодняшняя статья будет посвящена в большей степени начинающему радиолюбителю. Мы с Вами рассмотрим устройство и принцип действия электромагнитного реле. Электромагнитные реле получили большое распространение. Они предназначены для коммутации электрических цепей. Очень часто используется в системах автоматики и связи:

По принципу действия реле можно разделить на нейтральные и поляризованные. Главное отличие в том, что в нейтральных реле перемещение якоря не зависит от направления движения тока в обмотке. В поляризованных движение якоря напрямую зависит от полярности напряжения приложенного к обмотке.

Устройство и принцип действия электромагнитного реле

Если конструктивно реле рассмотреть с точки зрения подвижной части, то можно выделить два основных типа. Это так называемый соленоид — реле с втягивающимся якорем (втягивающее стартера автомобиля) и реле с поворотным якорем. Последние разберём поподробнее. Внутреннее устройство и принцип работы рассмотрим на примере автомобильного 5 контактного реле:

Оно состоит из основания, сделанного из диэлектрика. На основании крепятся все части реле. Основной частью является обмотка. Она намотана изолированным медным проводом на каркасе. В центре каркаса расположен металлический сердечник, который в свою очередь крепится к так называемому ярму. Подвижной частью реле является якорь, который при помощи пружины занимает исходное положение. Якорь механически связан с группой контактов, в которую могут входить от одной пары и более нормально замкнутых и разомкнутых.

Принцип работы 5 контактного реле наглядно показан на анимации:

На схеме показаны две электрически несвязанные цепи, состоящие из двух источников тока. Ток, проходящий через обмотку реле создает магнитное поле, под действием которого якорь притягивается к сердечнику и заставляет перемещаться подвижный контакт, переводя его положение из нормально разомкнутого в нормально замкнутое. Происходит замыкание главных контактов и подключение нагрузки, в данном случае лампочки к источнику питания.

Устройство и принцип действия герконовых реле

Отдельно хотелось бы упомянуть о герконовых реле. Хотя они и относятся к классу электромагнитных реле, всё-таки внутренние устройство у них отличается. Герконовое реле состоит из нескольких основных частей. В корпусе расположена катушка, состоящая из одной или нескольких обмоток. Сердечник у такой катушки отсутствует, в место него находится один или несколько герконов. Геркон из себя представляет стеклянную колбу, из которой удалён воздух, вместо него закачан инертный газ азот или водород. Внутри колбы расположены два ферро магнитных контакта:

Под действием магнитного поля, создаваемого обмоткой реле, происходит замыкание этих контактов. Также геркон будет работать, если на него воздействовать магнитным полем постоянного магнита. Благодаря этому герконы получили большое распространение в радиолюбительских самоделках. Герконы также используется в системах сигнализации (датчики открывания дверей или окон). В своё время эти элементы были достаточно дефицитными. Поэтому мне приходилось разбирать герконовые реле и доставать оттуда герконы. Вот так выглядят обмотки:

Из советских самыми распространенными были герконовые реле РЭС-42 и РЭС-4:

У герконовых реле есть несколько достоинств. Прежде всего, это надёжная работа в разных климатических условиях и агрессивных средах. Также стоит отметить быстродействие, и гальваническую развязку между цепями. Срок службы реле — не менее 1 млн. срабатываний. Самый главный недостаток этих реле, это относительно малая коммутируемая мощность.

Электромагнитное реле Songle SRD-12VDC-SL-C

Более детально хотелось бы остановиться на пяти контактном электромагнитном реле Songle SRD-12VDC-SL-C:

Оно имеет одну группу контактов способную выдержать ток до 10 ампер. Обмотка реле рассчитана на напряжение в 12 вольт. Схема выводов 5 контактов показана на обратной стороне:

Полные характеристики рассматриваемого экземпляра можно узнать, посмотрев datasheet:

Как видно ток обмотки, при 12 вольтах, должен быть в пределах 30 миллиампер. Сопротивление обмотки должно быть в пределах 400 ом. Так ли это, давайте проверим:

Как видно всё в пределах нормы. Данные реле можно использовать в различных радиолюбительских самоделках. Благодаря тому, что ток обмотки достаточно мал, всего лишь 30 миллиампер, реле Songle SRD-12VDC-SL-C можно коммутировать слаботочными ключами. Для сравнения ток обмотки, в ранее рассматриваемом пяти контактном автомобильном реле достигает 150 миллиампер. Что в 5 раз больше. Я уже рассказывал о терморегуляторе на регулируемом стабилитроне TL431. В этой самоделке я использовал автомобильное пяти контактное реле. Чтобы стабилитрон TL431 не вышел из строя, пришлось использовать усилитель на более мощном транзисторе.

На Али была заказана партия в количестве 10 штук по цене всего $3.48:

Несколько штук я уже использовал в изготовлении дневных ходовых огней (ДХО) для автомобиля. Но это уже другая история, об этом я расскажу как-нибудь в следующий раз.

Источник

Особенности силовых и сигнальных реле OMRON

Корпорация Omron была основана в 1933 году в городе Киото, Япония. В настоящее время является одним из мировых лидеров в области промышленной автоматизации.
Компания известна еще и благодаря тому, что разработала первый в Японии электронный аппарат по проверке билетов и стала одним из первых производителей банкоматов, считывающих магнитную полосу у банковских карт.

Основные направления деятельности компании сосредоточены на поставках средств автоматизации для автомобильной электроники, медицинского оборудования, бытовой техники, а также оснащения промышленных предприятий.

Помимо средств и систем автоматизации, представляющих собой функционально законченные изделия, Omron производит и ряд электронных компонентов, к которым относятся широкий спектр электромеханических реле, твердотельные реле, микропереключатели, фотомикродатчики, некоторые виды специальных датчиков (угла наклона, скорости потока воздуха), различные соединители.

На складах Промэлектроники продукция компании Омрон представлена следующими группами товаров:

Несмотря на широкое распространение твердотельных реле (Solid State Relay – SSR), по-прежнему актуальным остается применение классических электромагнитных реле. К достоинствам последних можно отнести высокое напряжение изоляции между обмоткой реле и контактами, меньшие потери на коммутирующем элементе, более высокая устойчивость к воздействию различных электромагнитных помех и, что не маловажно более низкая цена.

Общепринятые обозначения контактов электромагнитных реле

Тип переключения

Форма переключения

Схема коммутации

SPST-NO (Single Pole Single Throw – Normally Open)
Один контакт на включение, нормально разомкнутый

SPST–NC (Single Pole Single Throw — Normally Closed)
Один контакт на включение, нормально замкнутый

SPDT (Single Pole Double Throw)
Один контакт на преключение

DPST NO (Double Pole Single Throw, Normally Open)
Два контакта на включение, нормально разомкнутые

DPST NC (Double Pole Single Throw, Normally Closed)
Два контакта на включение, нормально замкнутые

DPST-NC-NO (Double Pole Single Throw- Normally Closed — Normally Open)
Два контакта на включение: один нормально замкнутый, другой — нормально разомкнутый

DPDT (Double Pole Double Throw)
Два контакта на переключение

Расшифровка системы обозначения сигнальнгых реле OMRON

  • □- Стандартные
  • Е – Высокопроизводительные, с током нагрузки до 16А
  • Н – Высокочувствительные, с потребляемой мощностью обмотки до 0.25W

Через суффикс DC добавляется напряжение питания обмотки реле, например:

G2RL-1A DC5 – напряжение питания обмотки реле 5 В

Основные типы сигнальных реле OMRON

Расшифровка системы обозначения силовых реле OMRON

1 – Количество групп контактов

— 1- Одна группа контактов
— 2- Две группы контактов

— Н1 — Высокочувствительные, с потребляемой мощностью обмотки не более 0.6W

Через суффикс DC добавляется напряжение питания обмотки реле, например:

G5V-2 DC3 – напряжение питания обмотки реле 3 V,

G5V-2-H1 DC48 высокочувствительное реле с напряжением питания обмотки 48 V.

Особенности некоторых серий реле OMRON

Серия G2RL характеризуется повышенной нагрузочной способностью на контактах – до 16 А и 400 V переменного напряжения, а также низкой – до 250 mW потребляемой мощностью обмотки. Возможно применение в цепях высоковольтной коммутации и длительным временем нахождения реле под током.

Серия G6RN характеризуется нагрузочной способностью на контактах – до 8 А и 250 V переменного напряжения, малыми габаритами – до 15 мм, а также высоким напряжением пробоя изоляции между контактами и обмоткой реле – до 10 kV. Сочетание малых габаритов реле и высокого сопротивления изоляции.

Серия G5V1 характеризуется нагрузочной способностью на контактах – до 0,5 А и 125 V переменного напряжения, а также низкой – до 150 mW потребляемой мощностью обмотки. При этом в составе серии есть реле с питанием обмотки 3 V постоянного напряжения. Отличительная особенность этой серии – полоса частот коммутируемого сигнала – до 30 MHz. Конструктив реле позволяет коммутировать непосредственно коаксиальные кабели с волновым сопротивлением 50 и 75 Ом.

Серия G5V2 характеризуется нагрузочной способностью на контактах – до 0,5 А и 125 V переменного напряжения, малыми габаритами – до 11 мм, полосой частот коммутируемого сигнала до 30 MHz, а также напряжением пробоя изоляции между контактами и обмоткой реле – до 750 V. Здесь также сочетание малогабаритности реле и широкой полосы частот коммутируемого сигнала.

Серия G5NB обеспечивает нагрузочную способность на контактах – до 5 А и 250 V переменного напряжения, а также характеризуется высоким напряжением пробоя изоляции между контактами и обмоткой реле – до 10 kV (до 30 kV в импульсе). Возможно применение в различных высоковольтных цепях нагрузки.

Источник

12Vdc что это такое

Устройство, обозначение и параметры реле

Для управления различными исполнительными устройствами, коммутации цепей, управления приборами в электронике активно применяется электромагнитное реле.

Устройство реле достаточно просто. Его основой является катушка, состоящая из большого количества витков изолированного провода.

Внутрь катушки устанавливается стержень из мягкого железа. В результате получается электромагнит. Также в конструкции реле присутствует якорь.Он закреплён на пружинящем контакте. Сам же пружинящий контакт закреплён на ярме. Вместе со стержнем и якорем ярмо образует магнитопровод.

Если катушку подключить к источнику тока, то образовавшееся магнитное поле намагничивает сердечник. Он в свою очередь притягивает якорь. Якорь укреплён на пружинящем контакте. Далее пружинящий контакт замыкается с другим неподвижным контактом. В зависимости от конструкции реле, якорь может по-разному механически управлять контактами.

Устройство реле.

В большинстве случаев реле монтируется в защитном корпусе. Он может быть как металлическим, так и пластмассовым. Рассмотрим устройство реле более наглядно, на примере импортного электромагнитного реле Bestar. Взглянем на то, что внутри этого реле.

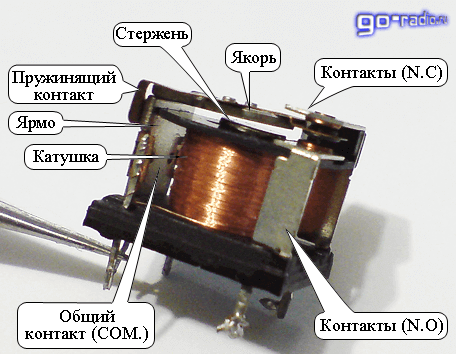

Вот реле без защитного корпуса. Как видим, реле имеет катушку, стержень, пружинящий контакт, на котором закреплен якорь, а также исполнительные контакты.

На принципиальных схемах электромагнитное реле обозначается следующим образом.

Условное обозначение реле на схеме состоит как бы из двух частей. Одна часть (К1) – это условное обозначение электромагнитной катушки. Она обозначается в виде прямоугольника с двумя выводами. Вторая часть (К1.1; К1.2) – это группы контактов, которыми управляет реле. В зависимости от своей сложности реле может иметь достаточно большое количество коммутируемых контактов. Они разбиваются на группы. Как видим, на обозначении изображены две группы контактов (К1.1 и К1.2).

Как работает реле?

Принцип работы реле наглядно иллюстрирует следующая схема. Есть управляющая цепь. Это само электромагнитное реле K1, выключатель SA1 и батарея питания G1. Также есть исполнительная цепь, которым управляет реле. Исполнительная цепь состоит из нагрузки HL1 (лампа сигнальная), контактов реле K1.1 и батареи питания G2. Нагрузкой может быть, например, электрическая лампа или электродвигатель. В данном случае в качестве нагрузки используется сигнальная лампа HL1.

Как только мы замкнём управляющую цепь выключателем SA1, ток от батареи питания G1 поступит на реле K1. Реле сработает, и его контакты K1.1 замкнут исполнительную цепь. На нагрузку поступит напряжение питания от батареи G2 и лампа HL1 засветится. Если разомкнуть цепь выключателем SA1, то с реле K1 будет снято напряжение питания и контакты реле K1.1 вновь разомкнуться и лампа HL1 выключится.

Коммутируемые контакты реле могут иметь своё конструктивное исполнение. Так, например, различают нормально-разомкнутые контакты, нормально-замкнутые контакты и контакты на переключение (перекидные). Разберёмся с этим поподробнее.

Нормально разомкнутые контакты

Нормально разомкнутые контакты – это контакты реле, которые находятся в разомкнутом состоянии до тех пор, пока через катушку реле не потечёт ток. Говоря проще, когда реле выключено, контакты тоже разомкнуты. На схемах реле с нормально-разомкнутыми контактами обозначается вот так.

Нормально замкнутые контакты

Нормально замкнутые контакты – это контакты реле, находящиеся в замкнутом состоянии, пока через катушку реле не начнёт течь ток. Таким образом, получается, что при выключенном реле контакты замкнуты. Такие контакты на схемах изображают следующим образом.

Переключающиеся контакты

Переключающиеся контакты – это комбинация из нормально-замкнутых и нормально-разомкнутых контактов. У переключающихся контактов есть общий провод, который переключается с одного контакта на другой.

Современные широко распространённые реле, как правило, имеют переключающиеся контакты, но могут встречаться и реле, которые имеют в своём составе только нормально-разомкнутые контакты.

У импортных реле нормально-разомкнутые контакты реле обозначаются сокращением N.O. А нормально-замкнутые контакты N.C. Общий контакт реле имеет сокращение COM. (от слова common – «общий»).

Теперь обратимся к параметрам электромагнитных реле.

Параметры электромагнитных реле.

Как правило, размеры самих реле позволяют наносить на корпус их основные параметры. В качестве примера, рассмотрим импортное реле Bestar BS-115C. На его корпусе нанесены следующие надписи.

COIL 12VDC – это номинальное напряжение срабатывания реле (12V). Поскольку это реле постоянного тока, то указано сокращённое обозначение постоянного напряжения (сокращение DC обозначает постоянный ток/напряжение). Английское слово COIL переводится как «катушка», «соленоид». Оно указывает на то, что сокращение 12VDC имеет отношение к катушке реле.

Далее на реле указаны электрические параметры его контактов. Понятно, что мощность контактов реле может быть разная. Это зависит как от габаритных размеров контактов, так и от используемых материалов. При подключении нагрузки к контактам реле нужно знать мощность, на которую они рассчитаны. Если нагрузка потребляет мощность больше той, на которую рассчитаны контакты реле, то они будут нагреваться, искрить, «залипать». Естественно, это приведёт к скорому выходу из строя контактов реле.

Для реле, как правило, указываются параметры переменного и постоянного тока, которые способны выдержать контакты.

Так, например, контакты реле Bestar BS-115C способны коммутировать переменный ток в 12А и напряжение 120V. Эти параметры зашифрованы в надписи 12А 120VAC (сокращение AC обозначает переменный ток).

Также реле способно коммутировать постоянный ток силой 10А и напряжением 28V. Об этом свидетельствует надпись 10A 28VDC. Это были силовые характеристики реле, точнее его контактов.

Потребляемая мощность реле.

Теперь обратимся к мощности, которую потребляет реле. Как известно, мощность постоянного тока равна произведению напряжения (U) на ток (I): P=U*I. Возьмём значения номинального напряжения срабатывания (12V) и потребляемого тока (30 mA) реле Bestar BS-115C и получим его потребляемую мощность (англ. — Power consumption).

Таким образом, мощность реле Bestar BS-115C составляет 360 милливатт (mW).

Есть ещё один параметр – это чувствительность реле. По своей сути, это и есть мощность потребления реле во включённом состоянии. Понятно, что реле, которому требуется меньше мощности для срабатывания, является более чувствительным по сравнению с теми, которые потребляют большую мощность. Такой параметр, как чувствительность реле, особенно важен для устройств с автономным питанием, так как включенное реле расходует заряд батарей. К примеру, есть два реле с потребляемой мощностью 200 mW и 360 mW. Таким образом, реле мощностью 200 mW обладает большей чувствительностью, чем реле мощностью 360 mW.

Как проверить реле?

Электромагнитное реле можно проверить обычным мультиметром в режиме омметра. Так как обмотка катушки реле обладает активным сопротивлением, то его можно легко измерить. Сопротивление обмотки реле может варьироваться от нескольких десятков ом (Ω), до нескольких килоом (). Обычно самое низкое сопротивление обмотки имеют миниатюрные реле, которые рассчитаны на номинальное напряжение 3 вольта. У реле, номинальное напряжение которых составляет 48 вольт, сопротивление обмотки намного выше. Это прекрасно видно по таблице, в которой указаны параметры реле серии Bestar BS-115C.

Номинальное напряжение (V, постоянное) Сопротивление обмотки (Ω ±10%) Номинальный ток (mA) Потребляемая мощность (mW)
3 25 120 360
5 70 72
6 100 60
9 225 40
12 400 30
24 1600 15
48 6400 7,5

Отметим, что потребляемая мощность всех типов реле этой серии одинакова и составляет 360 mW.

Электромагнитное реле является электромеханическим прибором. Это, наверное, является самым большим плюсом и в то же время весомым минусом.

При интенсивной эксплуатации любые механические части изнашиваются и приходят в негодность. Кроме этого, контакты мощных реле должны выдерживать огромные токи. Поэтому их покрывают сплавами драгоценных металлов, таких как платина (Pt), серебро (Ag) и золото (Au). Из-за этого качественные реле стоят довольно дорого. Если ваше реле всё-таки вышло из строя, то замену ему можно купить здесь.

К положительным качествам электромагнитных реле можно отнести устойчивость к ложным срабатываниям и электростатическим разрядам.

Устройство, обозначение и параметры реле

Для управления различными исполнительными устройствами, коммутации цепей, управления приборами в электронике активно применяется электромагнитное реле.

Устройство реле достаточно просто. Его основой является катушка, состоящая из большого количества витков изолированного провода.

Внутрь катушки устанавливается стержень из мягкого железа. В результате получается электромагнит. Также в конструкции реле присутствует якорь.Он закреплён на пружинящем контакте. Сам же пружинящий контакт закреплён на ярме. Вместе со стержнем и якорем ярмо образует магнитопровод.

Если катушку подключить к источнику тока, то образовавшееся магнитное поле намагничивает сердечник. Он в свою очередь притягивает якорь. Якорь укреплён на пружинящем контакте. Далее пружинящий контакт замыкается с другим неподвижным контактом. В зависимости от конструкции реле, якорь может по-разному механически управлять контактами.

Устройство реле.

В большинстве случаев реле монтируется в защитном корпусе. Он может быть как металлическим, так и пластмассовым. Рассмотрим устройство реле более наглядно, на примере импортного электромагнитного реле Bestar. Взглянем на то, что внутри этого реле.

Вот реле без защитного корпуса. Как видим, реле имеет катушку, стержень, пружинящий контакт, на котором закреплен якорь, а также исполнительные контакты.

На принципиальных схемах электромагнитное реле обозначается следующим образом.

Условное обозначение реле на схеме состоит как бы из двух частей. Одна часть (К1) – это условное обозначение электромагнитной катушки. Она обозначается в виде прямоугольника с двумя выводами. Вторая часть (К1.1; К1.2) – это группы контактов, которыми управляет реле. В зависимости от своей сложности реле может иметь достаточно большое количество коммутируемых контактов. Они разбиваются на группы. Как видим, на обозначении изображены две группы контактов (К1.1 и К1.2).

Как работает реле?

Принцип работы реле наглядно иллюстрирует следующая схема. Есть управляющая цепь. Это само электромагнитное реле K1, выключатель SA1 и батарея питания G1. Также есть исполнительная цепь, которым управляет реле. Исполнительная цепь состоит из нагрузки HL1 (лампа сигнальная), контактов реле K1.1 и батареи питания G2. Нагрузкой может быть, например, электрическая лампа или электродвигатель. В данном случае в качестве нагрузки используется сигнальная лампа HL1.

Как только мы замкнём управляющую цепь выключателем SA1, ток от батареи питания G1 поступит на реле K1. Реле сработает, и его контакты K1.1 замкнут исполнительную цепь. На нагрузку поступит напряжение питания от батареи G2 и лампа HL1 засветится. Если разомкнуть цепь выключателем SA1, то с реле K1 будет снято напряжение питания и контакты реле K1.1 вновь разомкнуться и лампа HL1 выключится.

Коммутируемые контакты реле могут иметь своё конструктивное исполнение. Так, например, различают нормально-разомкнутые контакты, нормально-замкнутые контакты и контакты на переключение (перекидные). Разберёмся с этим поподробнее.

Нормально разомкнутые контакты

Нормально разомкнутые контакты – это контакты реле, которые находятся в разомкнутом состоянии до тех пор, пока через катушку реле не потечёт ток. Говоря проще, когда реле выключено, контакты тоже разомкнуты. На схемах реле с нормально-разомкнутыми контактами обозначается вот так.

Нормально замкнутые контакты

Нормально замкнутые контакты – это контакты реле, находящиеся в замкнутом состоянии, пока через катушку реле не начнёт течь ток. Таким образом, получается, что при выключенном реле контакты замкнуты. Такие контакты на схемах изображают следующим образом.

Переключающиеся контакты

Переключающиеся контакты – это комбинация из нормально-замкнутых и нормально-разомкнутых контактов. У переключающихся контактов есть общий провод, который переключается с одного контакта на другой.

Современные широко распространённые реле, как правило, имеют переключающиеся контакты, но могут встречаться и реле, которые имеют в своём составе только нормально-разомкнутые контакты.

У импортных реле нормально-разомкнутые контакты реле обозначаются сокращением N.O. А нормально-замкнутые контакты N.C. Общий контакт реле имеет сокращение COM. (от слова common – «общий»).

Теперь обратимся к параметрам электромагнитных реле.

Параметры электромагнитных реле.

Как правило, размеры самих реле позволяют наносить на корпус их основные параметры. В качестве примера, рассмотрим импортное реле Bestar BS-115C. На его корпусе нанесены следующие надписи.

COIL 12VDC – это номинальное напряжение срабатывания реле (12V). Поскольку это реле постоянного тока, то указано сокращённое обозначение постоянного напряжения (сокращение DC обозначает постоянный ток/напряжение). Английское слово COIL переводится как «катушка», «соленоид». Оно указывает на то, что сокращение 12VDC имеет отношение к катушке реле.

Далее на реле указаны электрические параметры его контактов. Понятно, что мощность контактов реле может быть разная. Это зависит как от габаритных размеров контактов, так и от используемых материалов. При подключении нагрузки к контактам реле нужно знать мощность, на которую они рассчитаны. Если нагрузка потребляет мощность больше той, на которую рассчитаны контакты реле, то они будут нагреваться, искрить, «залипать». Естественно, это приведёт к скорому выходу из строя контактов реле.

Для реле, как правило, указываются параметры переменного и постоянного тока, которые способны выдержать контакты.

Так, например, контакты реле Bestar BS-115C способны коммутировать переменный ток в 12А и напряжение 120V. Эти параметры зашифрованы в надписи 12А 120VAC (сокращение AC обозначает переменный ток).

Также реле способно коммутировать постоянный ток силой 10А и напряжением 28V. Об этом свидетельствует надпись 10A 28VDC. Это были силовые характеристики реле, точнее его контактов.

Потребляемая мощность реле.

Теперь обратимся к мощности, которую потребляет реле. Как известно, мощность постоянного тока равна произведению напряжения (U) на ток (I): P=U*I. Возьмём значения номинального напряжения срабатывания (12V) и потребляемого тока (30 mA) реле Bestar BS-115C и получим его потребляемую мощность (англ. — Power consumption).

Таким образом, мощность реле Bestar BS-115C составляет 360 милливатт (mW).

Есть ещё один параметр – это чувствительность реле. По своей сути, это и есть мощность потребления реле во включённом состоянии. Понятно, что реле, которому требуется меньше мощности для срабатывания, является более чувствительным по сравнению с теми, которые потребляют большую мощность. Такой параметр, как чувствительность реле, особенно важен для устройств с автономным питанием, так как включенное реле расходует заряд батарей. К примеру, есть два реле с потребляемой мощностью 200 mW и 360 mW. Таким образом, реле мощностью 200 mW обладает большей чувствительностью, чем реле мощностью 360 mW.

Как проверить реле?

Электромагнитное реле можно проверить обычным мультиметром в режиме омметра. Так как обмотка катушки реле обладает активным сопротивлением, то его можно легко измерить. Сопротивление обмотки реле может варьироваться от нескольких десятков ом (Ω), до нескольких килоом (). Обычно самое низкое сопротивление обмотки имеют миниатюрные реле, которые рассчитаны на номинальное напряжение 3 вольта. У реле, номинальное напряжение которых составляет 48 вольт, сопротивление обмотки намного выше. Это прекрасно видно по таблице, в которой указаны параметры реле серии Bestar BS-115C.

Номинальное напряжение (V, постоянное) Сопротивление обмотки (Ω ±10%) Номинальный ток (mA) Потребляемая мощность (mW)
3 25 120 360
5 70 72
6 100 60
9 225 40
12 400 30
24 1600 15
48 6400 7,5

Отметим, что потребляемая мощность всех типов реле этой серии одинакова и составляет 360 mW.

Электромагнитное реле является электромеханическим прибором. Это, наверное, является самым большим плюсом и в то же время весомым минусом.

При интенсивной эксплуатации любые механические части изнашиваются и приходят в негодность. Кроме этого, контакты мощных реле должны выдерживать огромные токи. Поэтому их покрывают сплавами драгоценных металлов, таких как платина (Pt), серебро (Ag) и золото (Au). Из-за этого качественные реле стоят довольно дорого. Если ваше реле всё-таки вышло из строя, то замену ему можно купить здесь.

К положительным качествам электромагнитных реле можно отнести устойчивость к ложным срабатываниям и электростатическим разрядам.
