Содержание
  1. Координатный сверлильно-фрезерно-расточный одностоечный станок 24К40СФ4-01 с ЧПУ TNC-145.
  2. Технические характеристики координатного станка 24К40СФ4-01.
  3. Паспорт координатного станка 24К40СФ4-01.
  4. Схема электрическая принципиальная координатного станка 24К40СФ4-01.
  5. Схема кинематическая координатного сверлильно-фрезерного станка 24К40СФ4-01.
  6. Координатно-расточной станок 24К40СФ4 по типу обрабатывающий центр
  7. Координатный сверлильно-фрезерно-расточный одностоечный станок 24К40СФ4-01 с ЧПУ TNC-145.
  8. Технические характеристики координатного станка 24К40СФ4-01.
  9. Паспорт координатного станка 24К40СФ4-01.
  10. Схема электрическая принципиальная координатного станка 24К40СФ4-01.
  11. Схема кинематическая координатного сверлильно-фрезерного станка 24К40СФ4-01.
  12. Координатный сверлильно-фрезерно-расточный одностоечный станок 24К40АФ4-01 с ЧПУ TNC-145.
  13. Технические характеристики координатного станка 24К40АФ4-01.
  14. Паспорт координатного станка 24К40АФ4-01.
  15. Схема электрическая принципиальная координатного станка 24К40АФ4-01.
  16. Схема кинематическая координатного сверлильно-фрезерного станка 24К40АФ4-01.

Координатный сверлильно-фрезерно-расточный одностоечный станок 24К40СФ4-01 с ЧПУ TNC-145.

Станок координатно-фрезерно-расточной одностоечный модели 24К40 СФ4-01, предназначен для особо точной обработки широкого диапазона деталей, отличающиеся конфигурацией, размерами и материаломи. Отличительной особенностью этого станка от аналогичных станков этой же модели является использование в нем системы ЧПУ TNC-145 фирмы Heidenhain и электроприводов подач по осям — БТУ-3601 и главного привода — ЭТУ-3601. Электроавтоматика станка сделана на «Унифицируемых элементах матричной логики серии М»

На станке можно осуществлять следующие технологические операции:

  • Обработку отверстий с точным расположением осей методом растачивания (получистовое и точное чистовое)
  • Развертывания
  • Контурное и прямоугольное фрезерование (получистовое и чистовое)
  • Сверления
  • Зенкерования
  • Нарезку резьбы метчиком

Применяя поставленные со станком поворотные столы и другие принадлежности можно производить обработку отверстий, заданной в полярной системе координат, наклонных и взаимно перпендикулярных отверстий.

Станок пригоден как для работы в инструментальных цехах, так и в производственных цехах с мелкосерийным и серийным производством.

В условиях нормальной эксплуатации станок обеспечивает точность установки межцентровых расстояний в прямоугольной системах координат 0,005мм.

Технические характеристики координатного станка 24К40СФ4-01.

Абсолютный и по приращениям

По всей длинне перемещения

Паспорт координатного станка 24К40СФ4-01.

Данное руководство по эксплуатации «Координатный сверлильно-фрезерный расточный одностоечный станок 24К40СФ4-01» содержит сведения необходимые как обслуживающему персоналу этого станка, так и работнику непосредственно связанному работой на этом станке. Это руководство представляет из себя электронную версию в PDF формате, оригинального бумажного варианта. В этой документации содержится Паспорт и Руководство (инструкция) по эксплуатации координатного сверлильно-фрезерного станка 24К40СФ4-01. Содержание данной документации:

  • Общие сведения об изделии
  • Основные технические данные и характеристики
  • Комплект поставки
  • Указания мер безопастности
  • Состав изделия
  • Устройство, работа изделия и его составных частей
  • Порядок установки
  • Порядок работы
  • Характерные неисправности и методы их устранения
  • Особенности разборки и сборки при ремонте
  • Свидетельство о приемке
  • Сведения о консервации и упаковке
  • Гарантийные обязательства
  • Материалвы по запасным частям

Скачать паспорт на координатный сверлильно-фрезерный расточной одностоечный станок 24К40СФ4-01 (150 листов) в хорошем качестве можно по ссылке расположенной ниже. Так как данный станок построен на устройстве ЧПУ TNC-145 фирмы Heidanhain, то в дополнению к этому паспорту необходима различная документация по УЧПУ TNC-145.

Документация на систему ЧПУ TNC-145. Скачать бесплатно. Ссылка временно не работает.

Схема электрическая принципиальная координатного станка 24К40СФ4-01.

Схема электрическая принципиальная координатного сверлильно-фрезерного расточной одностоечный станок 24К40СФ4-01 приведена на следующем рисунке:

Скачать бесплатно схему электрическую принципиальную координатно сверлильно-фрезерного расточного станка 24К40СФ4-01 со спецификацией и в отличном качестве можно по ссылке расположенной ниже. В данном станке используется в качестве приводов подач по осям X, Y, Z — электропривод БТУ-3601, а в качестве главного привода используется электропривод ЭТУ-3601, электроавтоматика станка собрана на модулях матричной логики серии М, поэтому здесь же даны ссылки на документацию по этим приводам.

Схема кинематическая координатного сверлильно-фрезерного станка 24К40СФ4-01.

Схема кинематическая координатного сверлильно-фрезерного расточного одностоечного станка 24К40СФ4-01 приведена на следующем рисунке:

Скачать бесплатно кинематическую схему координатного сверлильно-фрезерного расточного одностоечного станка 24К40СФ4-01 в отличном качестве можно по ссылке расположенной ниже:

Посмотреть еще дополнительную информацию по «Станок 24К40СФ4-01» можно по ссылке расположенной ниже:

Источник

Координатно-расточной станок 24К40СФ4 по типу обрабатывающий центр

Координатно-расточной станок 24К40СФ4 предназначен для особо точной обработки широкого диапазона деталей, отличающихся конфигурацией, размерами и материалами, а также для разметки и точных измерений в условиях единичного и серийного производств. Класс точности станка — П.

На обрабатывающем центре 24К40СФ4 можно выполнять следующие технологические операции: обработка отверстий с точным расположением осей методом растачивания (получистового и точного чистового); сверление, рассверливание, центрование, зенкерование и развертывание отверстий; нарезание резьбы в отверстиях метчиками; получистовое фрезерование плоскостей, подрезка торцов; разметка и точные измерения (контроль размеров обработанного изделия, в том числе диаметров отверстий).

Управление модулем осуществляется устройством ЧПУ 2C42-65 с управлением одновременно по четырем координатам. Программируемые перемещения: поперечное (ось X) и круговое (ось В) — стола (при наличии делительного приспособления); вертикальное (ось Z) — шпиндельной бабки; продольное (ось Y) — салазок (рис. 1).

С помощью универсального поворотного стола можно обрабатывать отверстия, заданные в полярных координатах и расположенные под любым углом к плоскости стола станка. Станок оснащен фотоимпульсными преобразователями линейных перемещений с дискретностью отсчета 0,001 мм.

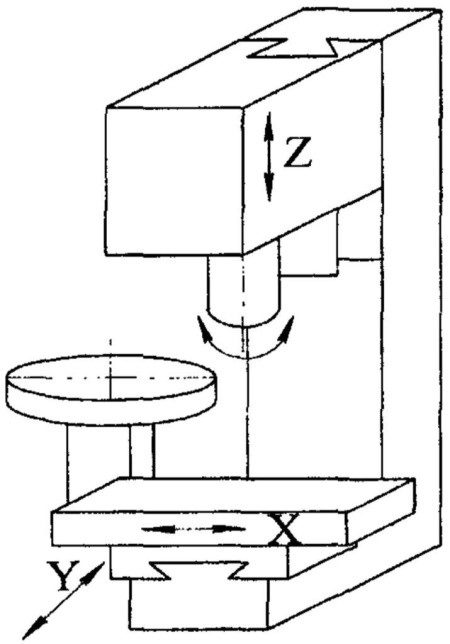

Рис. 1. Компоновка координатно-расточного станка 24К40СФ4

Станок комплектуется устройством автоматической смены инструмента КК-3760. Инструментальный магазин дискового типа с вертикальной осью вращения устанавливается и прикрепляется к фундаменту слева от станка. Инструментальные оправки зажимаются в конусе шпинделя с помощью цангового зажима. Приводы вращения магазина и выдвижения автооператора — электромеханические.

Обрабатывающий центр с ЧПУ имеет на всех направляющих фторопластовые накладки, обеспечивающие точное позиционирование и длительное сохранение точности в процессе эксплуатации.

Вращение шпинделя осуществляется от электродвигателя постоянного тока M1 с тиристорным преобразователем через двухступенчатую коробку диапазонов (рис. 2). Конструкция шпиндельного узла на прецизионных подшипниках качения с регулируемым натягом обеспечивает длительное сохранение точности, повышенную жесткость и виброустойчивость.

Приводы подач осуществляются от высокомоментных электродвигателей М2, M3, M4 с широким диапазоном регулирования скоростей и шариковинтовых пар качения без промежуточного редуктора, что исключает люфт при реверсе (рис. 2).

На стационарном пульте находятся все органы управления станка и средства контроля его работы.

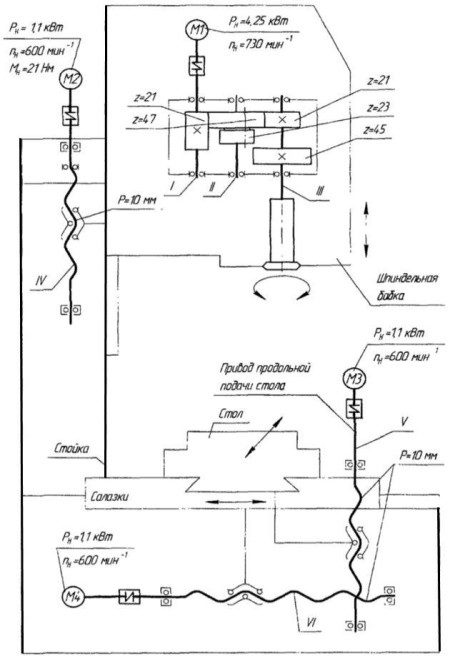

Рис. 2. Кинематическая схема станка 24К40СФ4

Источник

Координатный сверлильно-фрезерно-расточный одностоечный станок 24К40СФ4-01 с ЧПУ TNC-145.

Станок координатно-фрезерно-расточной одностоечный модели 24К40 СФ4-01, предназначен для особо точной обработки широкого диапазона деталей, отличающиеся конфигурацией, размерами и материаломи. Отличительной особенностью этого станка от аналогичных станков этой же модели является использование в нем системы ЧПУ TNC-145 фирмы Heidenhain и электроприводов подач по осям — БТУ-3601 и главного привода — ЭТУ-3601. Электроавтоматика станка сделана на «Унифицируемых элементах матричной логики серии М»

На станке можно осуществлять следующие технологические операции:

  • Обработку отверстий с точным расположением осей методом растачивания (получистовое и точное чистовое)
  • Развертывания
  • Контурное и прямоугольное фрезерование (получистовое и чистовое)
  • Сверления
  • Зенкерования
  • Нарезку резьбы метчиком

Применяя поставленные со станком поворотные столы и другие принадлежности можно производить обработку отверстий, заданной в полярной системе координат, наклонных и взаимно перпендикулярных отверстий.

Станок пригоден как для работы в инструментальных цехах, так и в производственных цехах с мелкосерийным и серийным производством.

В условиях нормальной эксплуатации станок обеспечивает точность установки межцентровых расстояний в прямоугольной системах координат 0,005мм.

Технические характеристики координатного станка 24К40СФ4-01.

Наименование параметров Ед.изм. Величины
Класс точности

Абсолютный и по приращениям

По всей длинне перемещения

Паспорт координатного станка 24К40СФ4-01.

Данное руководство по эксплуатации «Координатный сверлильно-фрезерный расточный одностоечный станок 24К40СФ4-01» содержит сведения необходимые как обслуживающему персоналу этого станка, так и работнику непосредственно связанному работой на этом станке. Это руководство представляет из себя электронную версию в PDF формате, оригинального бумажного варианта. В этой документации содержится Паспорт и Руководство (инструкция) по эксплуатации координатного сверлильно-фрезерного станка 24К40СФ4-01. Содержание данной документации:

  • Общие сведения об изделии
  • Основные технические данные и характеристики
  • Комплект поставки
  • Указания мер безопастности
  • Состав изделия
  • Устройство, работа изделия и его составных частей
  • Порядок установки
  • Порядок работы
  • Характерные неисправности и методы их устранения
  • Особенности разборки и сборки при ремонте
  • Свидетельство о приемке
  • Сведения о консервации и упаковке
  • Гарантийные обязательства
  • Материалвы по запасным частям

Скачать паспорт на координатный сверлильно-фрезерный расточной одностоечный станок 24К40СФ4-01 (150 листов) в хорошем качестве можно по ссылке расположенной ниже. Так как данный станок построен на устройстве ЧПУ TNC-145 фирмы Heidanhain, то в дополнению к этому паспорту необходима различная документация по УЧПУ TNC-145.

Документация на систему ЧПУ TNC-145. Скачать бесплатно. Ссылка временно не работает.

Схема электрическая принципиальная координатного станка 24К40СФ4-01.

Схема электрическая принципиальная координатного сверлильно-фрезерного расточной одностоечный станок 24К40СФ4-01 приведена на следующем рисунке:

Скачать бесплатно схему электрическую принципиальную координатно сверлильно-фрезерного расточного станка 24К40СФ4-01 со спецификацией и в отличном качестве можно по ссылке расположенной ниже. В данном станке используется в качестве приводов подач по осям X, Y, Z — электропривод БТУ-3601, а в качестве главного привода используется электропривод ЭТУ-3601, электроавтоматика станка собрана на модулях матричной логики серии М, поэтому здесь же даны ссылки на документацию по этим приводам.

Схема кинематическая координатного сверлильно-фрезерного станка 24К40СФ4-01.

Схема кинематическая координатного сверлильно-фрезерного расточного одностоечного станка 24К40СФ4-01 приведена на следующем рисунке:

Скачать бесплатно кинематическую схему координатного сверлильно-фрезерного расточного одностоечного станка 24К40СФ4-01 в отличном качестве можно по ссылке расположенной ниже:

Посмотреть еще дополнительную информацию по «Станок 24К40СФ4-01» можно по ссылке расположенной ниже:

Источник

Координатный сверлильно-фрезерно-расточный одностоечный станок 24К40АФ4-01 с ЧПУ TNC-145.

Станок координатно-фрезерно-расточной одностоечный модели 24К40 АФ4-01, предназначен для точной обработки широкого диапазона деталей, отличающиеся конфигурацией, размерами и материаломи. Отличительной особенностью этого станка от аналогичных станков этой же модели является использование в нем системы ЧПУ TNC-145 фирмы Heidenhain и электроприводов подач по осям — БТУ-3601 и главного привода — ЭТУ-3601. Электроавтоматика станка собрана на «Электроавтоматика станка собрана на унифицированных элементах матричной логики серии М».

На станке можно осуществлять следующие технологические операции:

  • Обработку отверстий с точным расположением осей методом растачивания (получистовое и точное чистовое)
  • Развертывания
  • Контурное и прямоугольное фрезерование (получистовое и чистовое)
  • Сверления
  • Зенкерования
  • Нарезку резьбы метчиком

Применяя поставленные со станком поворотные столы и другие принадлежности можно производить обработку отверстий, заданной в полярной системе координат, наклонных и взаимно перпендикулярных отверстий.

Станок пригоден как для работы в инструментальных цехах, так и в производственных цехах с мелкосерийным и серийным производством.

В условиях нормальной эксплуатации станок обеспечивает точность установки межцентровых расстояний в прямоугольной системах координат 0,01мм.

Технические характеристики координатного станка 24К40АФ4-01.

Наименование параметров Ед.изм. Величины
Класс точности

Абсолютный и по приращениям

По всей длинне перемещения

Паспорт координатного станка 24К40АФ4-01.

Данное руководство по эксплуатации «Координатный сверлильно-фрезерный расточный одностоечный станок 24К40АФ4-01» содержит сведения необходимые как обслуживающему персоналу этого станка, так и работнику непосредственно связанному работой на этом станке. Это руководство представляет из себя электронную версию в PDF формате, оригинального бумажного варианта. В этой документации содержится Паспорт и Руководство (инструкция) по эксплуатации координатного сверлильно-фрезерного станка 24К40АФ4-01. Содержание данной документации:

  • Общие сведения об изделии
  • Основные технические данные и характеристики
  • Комплект поставки
  • Указания мер безопастности
  • Состав изделия
  • Устройство, работа изделия и его составных частей
  • Порядок установки
  • Порядок работы
  • Характерные неисправности и методы их устранения
  • Особенности разборки и сборки при ремонте
  • Свидетельство о приемке
  • Сведения о консервации и упаковке
  • Гарантийные обязательства
  • Материалвы по запасным частям

Скачать паспорт на координатный сверлильно-фрезерный расточной одностоечный станок 24К40АФ4-01 (150 листов) в хорошем качестве можно по ссылке расположенной ниже. Так как данный станок построен на устройстве ЧПУ TNC-145 фирмы Heidanhain, то в дополнению к этому паспорту необходима различная документация по УЧПУ TNC-145.

Документация на систему ЧПУ TNC-145. Скачать бесплатно. Ссылка временно не работает.

Схема электрическая принципиальная координатного станка 24К40АФ4-01.

Схема электрическая принципиальная координатного сверлильно-фрезерного расточной одностоечный станок 24К40АФ4-01 приведена на следующем рисунке:

Скачать бесплатно схему электрическую принципиальную координатно сверлильно-фрезерного расточного станка 24К40АФ4-01 со спецификацией и в отличном качестве можно по ссылке расположенной ниже. В данном станке используется в качестве приводов подач по осям X, Y, Z — электропривод БТУ-3601, а в качестве главного привода используется электропривод ЭТУ-3601, электроавтоматика станка собрана на модулях матричной логики серии М, поэтому здесь же даны ссылки на документацию по этим приводам.

Схема кинематическая координатного сверлильно-фрезерного станка 24К40АФ4-01.

Схема кинематическая координатного сверлильно-фрезерного расточного одностоечного станка 24К40АФ4-01 приведена на следующем рисунке:

Скачать бесплатно кинематическую схему координатного сверлильно-фрезерного расточного одностоечного станка 24К40АФ4-01 в отличном качестве можно по ссылке расположенной ниже:

Посмотреть еще дополнительную информацию по «Станок 24К40АФ4-01» можно по ссылке расположенной ниже:

Источник
