Отличительной чертой UC3845 является то, что протекающий через силовой транзистор он контролирует практически на каждом такте работы, а не среднее значение, как например это делает TL494 и если блок питания спроектирован правильно, то ушатать силовой транзистор не получится ни когда.
Теперь поднимаем частоту до тех пор, пока ограничение тока перестанет вносить свое влияние, впрочем сделаем запас — ставим ровно 100 кГц. Синий лучик у нас по прежнему показывает управляющие импульсы, а вот желтый ставим на светодиод оптрона Uout 1 и начинаем вращать регулятор подстроечного резистора. Некоторое время осциллограмма выглядит так же, как при первом опыте, однако появляется и отличие пройдя порог регулирования длительность импульсов начинает уменьшаться, т.е происходит реальная регулировка посредством широтно-импульсной модуляции. И это как раз один из финтов данной микросхемы — в качестве опорной пилы для сравнения она использует пилу, которая формируется на токоограничивающем резисторе R14 и таким образом создает стабилизированное напряжение на выходе:
Тоже самое происходит и при увеличении напряжения на отпроне Uout 2, правда в мое варианте не получилось получить такие же короткие импульсы, как в первый раз — не хватило яркости светодиода оптрона, а уменьшать резистор Rout 3 я поленился. В любом случае стабилизация ШИМ происходит и вполне устойчиво, но только при наличии нагрузки, т.е. появление пилы, даже не большого значения, на выводе 3 контроллера. Без этой пилы стабилизация будет осуществляться в релейном режиме.
Теперь переключаем базу транзистора на вывод 4, тем самым принудительно подавая пилу на вывод 3. Тут не большая спотыкачка — для этого финта придется подобрать резистор Rout 9, поскольку амплитуда пыли и уровень постоянной составляющей у меня получился несколько великоват.
Однако сейчас больше интересен сам принцип работы, поэтому проверяем его, опустив движок подстроечника Rout 13 на землю начинаем вращать Rout 1.
Изменения в длительности управляющего импульса имеются, но они не такие значимые, как хотелось бы — сильно сказывается большая постоянная составляющая. При желании использовать такой вариант включения нужно более тщательно продумать как его правильней организовать. Ну а картинка на осциллографе получилась следующая:
При дальнейшем увеличении напряжения на светодиоде оптрона происходит срыв на релейный режим работы. Теперь можно проверить нагрузочную способность бустера. Для этого вводим ограничение по напряжение на выходе, т.е. подаем не большое напряжение на светодиод Uout 1 и уменьшаем рабочую частоту. На социлограмме отчетливо видно, что желтый лучик не доходит до уровня одного вольта, т.е. ограничения по току нет. Ограничение дает только регулировка выходного напряжения.
Параллельно нагрузочному резистору Rour 15 устанавливаем еще один резистор на 100 Ом и на осциллограмме отчетливо видно увеличение длительности управляющего импульса, что ведет к увеличению времени накопления энергии в дросселе и с последующей отдачей ее в нагрузку:
Так же не трудно заметить, что увеличивая нагрузку увеличивается и амплитуда напряжения на выводе 3, поскольку возрастает протекающий через силовой транзистор ток.

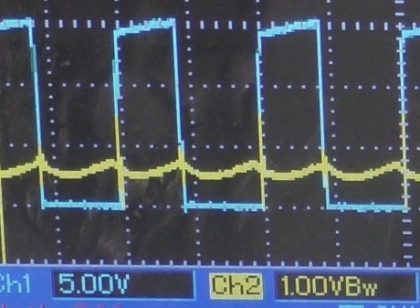

Осталось посмотреть, что происходит на стоке в режиме стабилизации и при ее полном отсутствии. Становимся синим лучем на сток транзистора и убираем напряжение обратной связи со светодиода. Осциллограмма сильно не устойчивая, поскольку осциллограф не может определить по какому фронту ему синхронизироваться — после импульса довольно приличная «болтака» самоиндукции. В итоге получается следующая картинка.
Напряжение на нагрузочном резисторе тоже изменяется, но я не буду делать ГИФку — страница и так получилась довольно «тяжелой» по трафику, поэтому со всей ответственность заявляю — напряжение на нагрузке равно напряжению максимального значения на картинке выше минус 0,5 вольта.
UC3845 универсальный самотактируемый драйвер для однотактных преобразователей напряжения, может работать как в обратноходовых, так и в прямоходовых преобразователях.
Может работать в релейном режиме, может работать в режиме полноценного ШИМ стабилизатора напряжения с ограничением по току. Именно ограничением, поскольку во время перегрузки микросхема переходит в режим стабилизации тока, значение которого определяется разработчик схемы. На всякий случай небольшая табличка зависимости максимального тока от номинала токоограничевающего резистора:
Для полноценной ШИМ стабилизации напряжения микросхеме необходима нагрузка, поскольку она использует пилообразное напряжение для сравнения с контролируемым напряжением.
Стабилизация напряжения может быть организована тремя способами, но один из них требует дополнительного транзистора и несколько резисторов, а это вступает в противоречие с формулой МЕНЬШЕ ДЕТАЛЕЙ — БОЛЬШЕ НАДЕЖНОСТЬ, поэтому базовыми можно считать два способа: С использованием интегрированного усилителя ошибки. В этом случае транзистор оптрона обратной связи соединяется коллектором на опорное напряжение 5 вольт (вывод 8), а эмиттер подает напряжение на инвертирующий вход этого усилителя через резистор ОС. Этот способ рекомендуется более опытным проектировщикам, поскольку при большом коф усиления усилителя ошибки он может возбудится. Без использования интегрированного усилителя ошибки. В этом случае коллектор регулирующего оптрона подключается непосредственно к выходу усилителя ошибки (вывод 1), а эмиттер соединяется с общим проводом. Ввход усилителя ошибки так же соединяется с общим проводом.
Принцип работы ШИМ основан на контроле среднего значения выходного напряжения и максимального значения тока. Другими словами, если у нас уменьшается нагрузка, выходное напряжение увеличивается, а амплитуда пилы на токоизмерительном резисторе падает и длительность импульса уменьшается до восстановления утраченного баланса между напряжением и током. При увеличении нагрузки контролируемое напряжение уменьшается, а ток увеличивается, что приводит к увеличению длительности управляющих импульсов.
На микросхеме довольно легко организовать стабилизатор тока, причем контроль протекающего тока контролируется на каждом такте, что полностью исключает перегрузку силового каскада при правильном выборе силового транзистора и токоограничивающего, точнее измерительного резистора, устанавливаемого на исток полевого транзистора. Именно этот факт сделал UC3845 наиболее популярной при проектировании бытовых сварочных аппаратов.

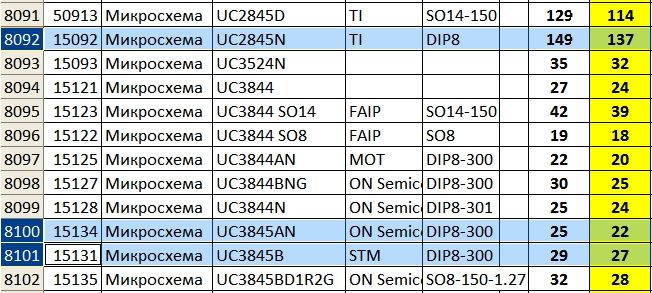

UC3845 имеет довольно серьезные «грабли» — изготовитель не рекомендует использовать микросхему при температурах ниже нуля, поэтому при изготовлении сварочных аппаратов будет логичней использование UC2845 или UC1845, но последние находятся в некотором дефиците. UC2845 несколько дороже, чем UC3845, не так катастрофически, как это обозначили отечественные продавцы (цены в рублях на 1-е марта 2017).
Частота у микросхем ХХ44 и ХХ45 в 2 раза меньше тактовой частоты, а коф заполнение не может превышать 50%, то для преобразователей с трансформатором наиболее благоприятно. А вот микросхемы ХХ42 и ХХ43 наилучшим образом подходят для ШИМ стабилизаторов, поскольку длительность управляющего импульса может достигать 100%.
Теперь, поняв принцип работы данного ШИМ контроллера можно вернуться и к проектированию сварочного аппарата на его основе.
