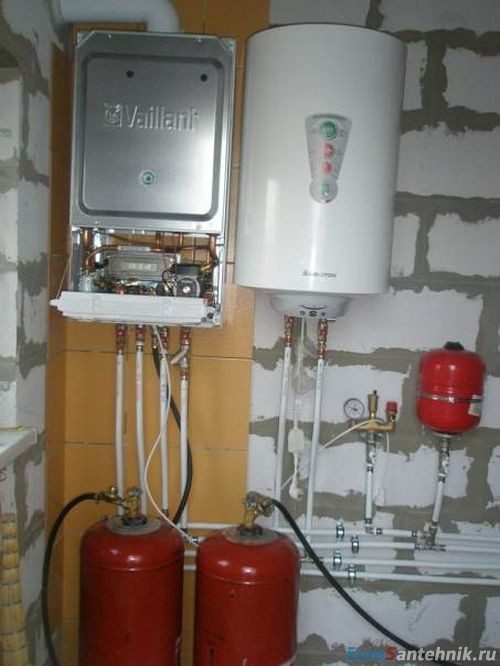

Двухконтурная система отопления

Двухконтурная система отопления для частного дома имеет более сложное строение, чем классическая одноконтурная. При этом преимущества таких систем неоспоримы. Представляет собой два замкнутых контура, одним из которых осуществляется подача теплоносителя к радиаторам, а другим – возвращение его в котел.

Применяется двухконтурное отопление для всех типов зданий.

  • Практически полностью отсутствуют потери теплоносителя при подаче к радиаторам.
  • Обеспечивается подача теплоносителя с одинаковой температурой ко всем радиаторам системы.
  • Использование труб малого диаметра сокращает материальные затраты.
  • Высокая надежность.
  • Большой КПД установки.
  • Возможность установки регулирующей арматуры на каждый радиатор, т.е. температуру каждого нагревательного элемента можно регулировать отдельно от других.
  • Низкий расход воды и электроэнергии.
  • Отсутствие громоздких конструкций – лучшее решение для современных интерьеров.
  • Простота внедрения в существующий дом.

Типы системы относительно оси расположения трубопровода:

  • Горизонтальные. Устанавливается в одноэтажных домах большой площади.

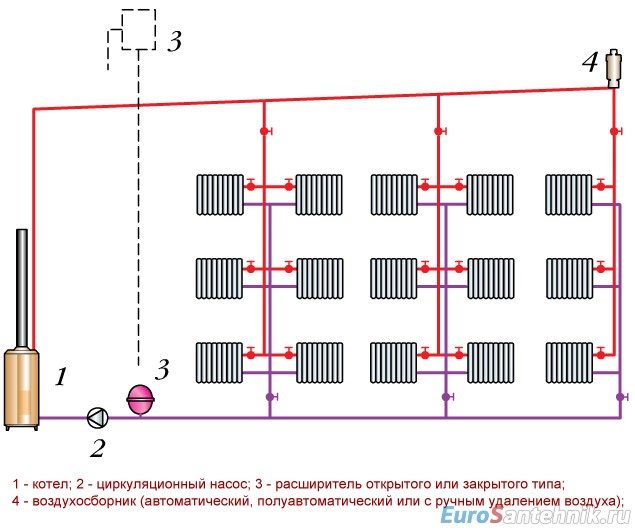

  • Вертикальные. Возможно применение в многоэтажных домах. Контур каждого этажа врезается в общий стояк системы. Преимуществом является отсутствие завоздушивания системы – воздух выходит из системы через расширительный бак.

В обоих случаях необходима балансировка. Для вертикального типа балансировка производится по стояку.

Преимуществом обоих систем является большая теплоотдача и высокая гидравлическая устойчивость.

  1. Верхняя. Разводка труб осуществляется в верхней точке трубопровода. Расширительный бак располагается там же.
    Данный тип не может быть установлен в домах без чердака.
  2. Нижняя. Разводка труб осуществляется в подвале или цокольном этаже. При этом следует учитывать, что трубы обратного контура должны быть заложены еще ниже подающий. Поэтому допускается укладка труб в подполе.

Схема с принудительной циркуляцией

Является наиболее простой системой, т.к. схема содержит минимальное количество элементов.

Состав оборудования при принудительной схеме:

  • Котел.
  • Измерительные приборы.
  • Радиаторы.
  • Трубопровод.
  • Предохранительный клапан.
  • Циркуляционный насос.
  • Расширительный бак.

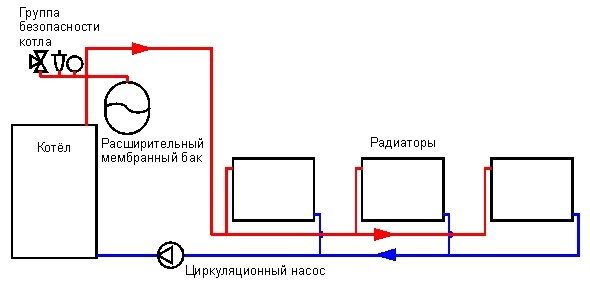

Схема с принудительной циркуляцией

  • Подготовленный теплоноситель с рабочими параметрами насосом подается в верхнюю точку системы.
  • За счет гравитации жидкость двигается по трубопроводам и наполняет радиаторы последовательно (так как на разработанной схеме).
  • По обратному контуру вода циркуляционным насосом поступает обратно в котел для дальнейших циклов.
  • Минимальное количество узлов в схеме.
  • Относительно высокий КДП.
  • Равномерный нагрев радиаторов.
  • Низкая стоимость строительно-монтажных работ и оборудования.
  • Возможность работы в режиме естественной циркуляции – при отключении от электросети насоса вода в системе циркулирует самотеком.
  • Малая эффективность системы в домах с большой площадью.

Схема с естественной циркуляцией

Данный вид отопления аналогичен системе с принудительной циркуляцией.
Отличием в работе является отсутствие циркуляционного насоса. Для повышения эффективности схемы используют гладкие трубы большого диаметра.

  • Низкая стоимость монтажных работ и оборудования.
  • Отсутствие затрат на электроэнергию (в том случае, если котел газовый).
  • Лучший вариант для домов, удаленных от городской черты. Система не использует электроэнергию для циркуляции теплоносителя по контурам.
  • Возможность работы на любом виде топлива.
  • Длительный срок эксплуатации. Возможна работа до 40 лет без проведения капительных ремонтов.
  • Небольшой радиус действия (не более 30м).
  • Медленный прогрев комнат.
  • Большие затраты топлива на запуск системы.
  • Невозможность регулировки температуры теплоносителя.
  • Частые завоздушивания радиаторов.
  • При установке расширительного бака в неотапливаемом помещении существует вероятность его промерзания.

Состав оборудования при естественной схеме:

  • Котел.
  • Радиаторы.
  • Предохранительный клапан.
  • Система труб (прямая и обратная).
  • Расширительный бак. Обеспечивает постоянное давление в системе.

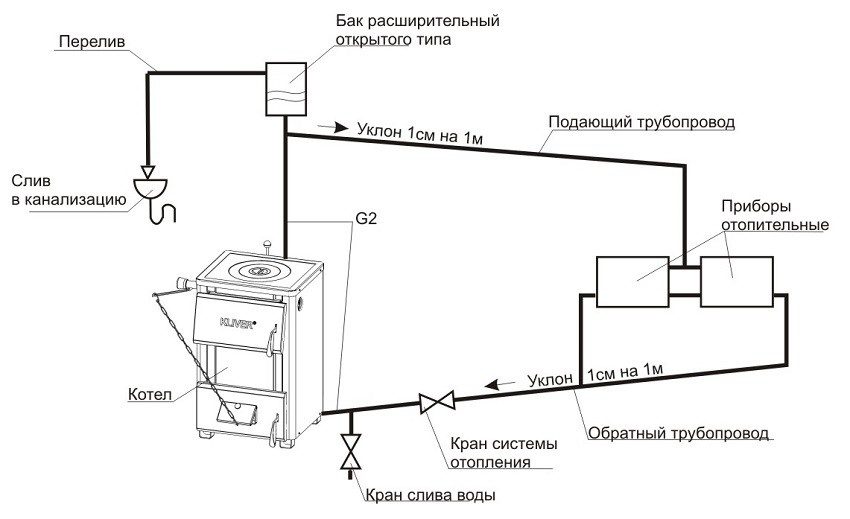

Схема с естественной циркуляцией

  • При повышении температуры давление теплоносителя изменяется.
  • Холодные слои выталкивают горючую жидкость в систему.
  • По достижении самой высокой точки системы вода самотеком пускается по трубопроводам.
  • Охлажденный теплоноситель также самотеком поступает в котел по обратному контуру.
  • Благодаря трубам, расположенным с уклоном обеспечивается естественная циркуляция теплоносителя.

Меры для обеспечения стабильной работы системы

  • Уклон горизонтальных участков должны быть большими из-за малой разности плотностей горячей и остывшей воды.
  • Котел должен быть заглублен для того, чтобы выдержать оптимальный уклон обратного контура.
  • Расширительный бак должен быть только открытого типа, т.к. для работы в системе не должно создаваться избыточное давление.

Различают два типа схем с естественной циркуляцией

  • С верхней разводкой. Котел должен быть установлен в центре, разводка выполняется в обе стороны.
    Следует сооружать контуры длинно не более 20м для обеспечения высокой теплоотдачи.
  • С нижней разводкой. В этом случае трубы подачи должны быть заложены рядом с обраткой, обеспечивая движение теплоносителя снизу вверх к радиаторам.

Для повышения КПД в схему включают воздушные трубопроводы для отведения воздуха из системы.

Для двухэтажного дома

Для двухэтажной застройки необходимо применение более сложных отопительных схем. Эффективно построенная система позволяет поддерживать уютную и комфортную атмосферу в доме.

При минимальных теоретических знаниях и практических навыках ремонтных работ возможно самостоятельно соорудить двухконтурную систему отопления в двухэтажном доме.

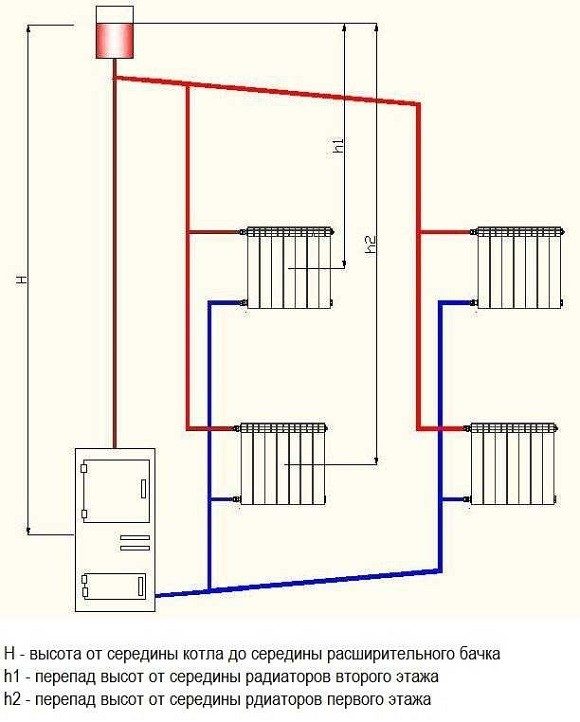

Схема с естественной циркуляцией для двухэтажного дома

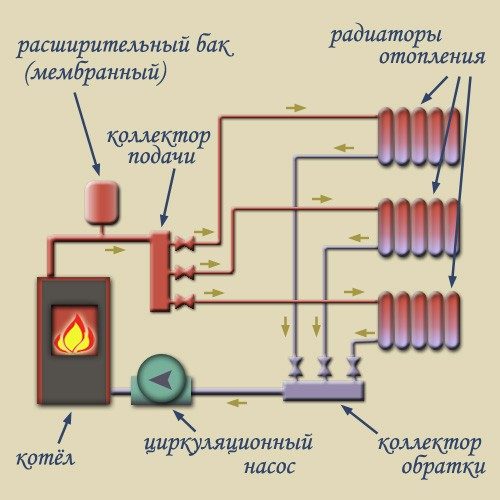

Коллекторная

Преимущества двухконтурных коллекторных систем для коттеджей

  • Равномерное распределение теплоносителя в радиаторы непосредственно из котла.
  • Минимальные потери давления и температуры.
  • Возможность использовать мощные циркуляционные насосы.
  • Осуществление настройки и ремонта отдельных элементов без отрицательного влияния на всю систему.
  • Большой расход материалов.

Составные части коллекторной системы:

  • Котел.
  • Радиаторы.
  • Автовоздушник
  • Балансировочный, предохраниельный и термостатический клапан.
  • Мембранный расширительный бачок.
  • Запорная арматура.
  • Механический фильтр.
  • Манометр
  • Циркуляционный насос.

Особенностью отопления, как и в одноэтажных постройках, является наличие двух контуров – подающего и обратного трубопроводов. Подключение радиаторов происходит параллельно. Наиболее целесообразно подвод осуществлять в верхней части, а отвод – в нижней. Направление жидкости по диагонали создает равномерный прогрев и большую теплоотдачу теплоносителя.

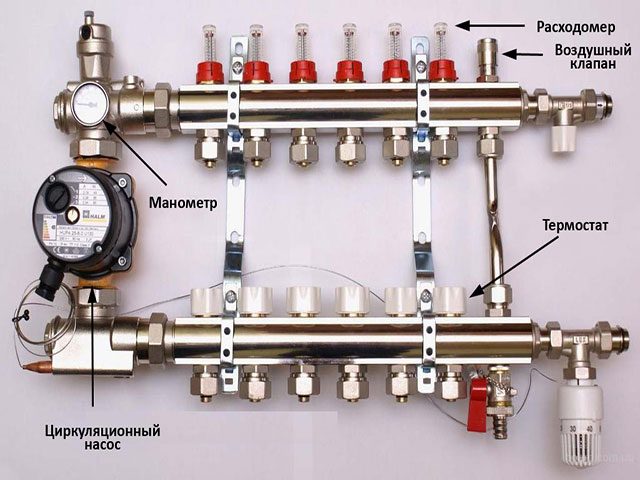

Пример собранного коллектора

Для регулировки температуры используют также термостатические клапаны, расположенные на радиаторах. С их помощью легко ограничить температуру в отдельной комнате или перекрыть подачу тепла вовсе. Исключение таким образом радиатора не влияет на эффективность работы системы в общем.

Для равномерности потока теплоносителя на радиаторах устанавливают балансировочные клапаны.

Предохранительный клапан, при возникновении избыточного давления, сбрасывает жидкость в расширительный бак. При значительном снижении напора в системе происходит забор рабочей жидкости из мембранного бачка.

Циркуляционный насос включен в схему для поддержания необходимой скорости потока теплоносителя.

  • Рабочая жидкость поступает в подающий трубопровод.
  • После удаления избытка воздуха (посредством автоматического клапана) подогревается и подается в вертикальные стояки. Где происходит разделение подачи для первого и второго этажей.
  • После прохождения через радиаторы возвращается по обратному контуру к котлу.

Данная схема может применяться в системе с искусственной и естественной циркуляцией при использовании дополнительного оборудования: насосов, теплообменников, расширительных бачков.

Двухтрубная система при внедрении коллекторной схемы является лучшим решением для отопления двухэтажных домов. Несмотря на трудоемкость и высокие финансовые затраты такое отопление окупается за несколько сезонов.

Источник

Система двухконтурного отопления частного дома

Наиболее популярным способом поддержания тепла в комнатах частного дома является отопление, связанное с перемещениями воды по трубам. Существует много видов конструкций, позволяющих провести и установить отопление в доме. Практичные владельцы выбирают двухконтурную систему отопления частного дома. Оно полностью окупает затраченные на него финансы и эффективно обогревает помещения.

В нашей статье мы подробно разберём, что такое двухтрубное отопление, почему люди устанавливают себе эту систему, какие схемы установки отопления существуют. Так же затронем тему установления двухконтурного котла, работающего на газе.

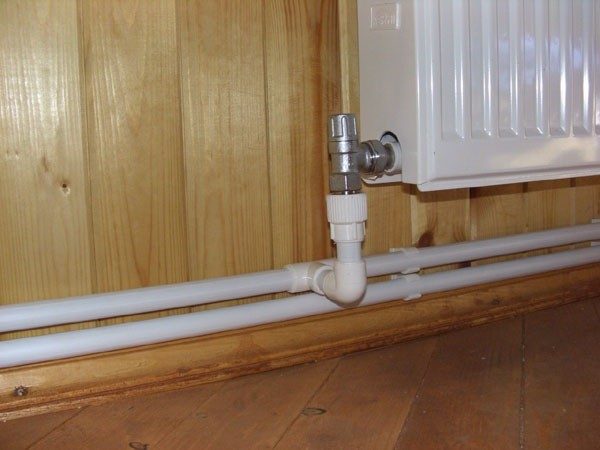

Что такое двухконтурное отопление?

Двухконтурное отопление (двухтрубное) – наиболее популярная разводка труб для обогрева дома. Двухконтурная система обогрева лучше, чем одноконтурная по причине рационального и эффективного распределения теплоносителя.

Две трубы, подсоединённые к радиатору, выполняют разные функции. По одной трубе течёт разогретая котлом до нужной температуры вода. По другой выводится остывший теплоноситель. Далее он попадает обратно в котёл для дальнейшего подогрева, но не перетекает в следующий радиатор. Вода в обеих трубах зачастую движется в одном направлении, хотя при определённой схеме установки она может двигаться во встречных направлениях.

Для двухконтурной системы отопления затрачивается большее количество труб, чем в одноконтурной, но она эффективней и гораздо практичней.

Благодаря двухтрубной системе можно поддерживать комфортную температуру в конкретной комнате, а не сразу во всём доме. Она и экономнее. Двухконтурную систему можно автоматизировать так, что она способна нагреть помещение до определённой температуры, самостоятельно отключиться, а потом, когда градус упадёт до определённой отметки, снова включиться. Это не единственные плюсы такого отопления.

Почему люди выбирают двухконтурную систему?

У подобной разводки есть плюсы, о которых необходимо упомянуть, чтобы понять, почему владельцы домов останавливают свой выбор именно на ней. В их число входит:

  1. Параллельное подсоединение радиаторов. Это позволяет в отдельно взятой комнате поддерживать разные температуры. Это позволяет использовать систему в многоэтажных домах. Плюс ко всему при поломке одного или нескольких радиаторов, система продолжит функционировать. При одноконтурной системе такое невозможно.
  2. Возможность подключения большого количества радиаторов. Температура воды, поступающий в каждый радиатор, будет одинаковой, вне зависимости, насколько далеко он расположен от котла.
  3. Возможность установления терморегулятора. Система отслеживает температуру сама и автоматически включается, когда это необходимо. Владельцу необходимо только установить диапазон температур.
  4. Малые теплопотери. Практически всё вырабатываемое тепло не теряется, а уходит на обогрев помещения. В одноконтурных системах оно расходуется понапрасну.

Из минусов: многие отмечают большую протяжённость труб и дороговизну установки двухконтурного отопления в частном доме. На самом деле двухконтурная система не дороже своего однотрубного аналога из-за небольшого диаметра самих труб. А пользы от неё намного больше.

Схемы двухконтурного отопления

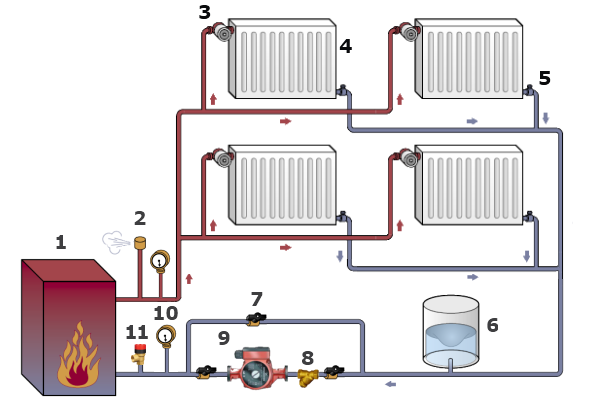

Пример схемы двухтрубного отопления дома

Двухконтурную систему отопления можно проложить разными способами. Выбор полностью зависит от решения владельца дома. Чтобы не прогадать и понять, какая из них необходима в данной ситуации остановимся на них подробнее. Самыми распространёнными из них будут:

  1. Открытая разводка.
  2. Закрытая разводка.
  3. Верхняя разводка.
  4. Нижняя разводка
  5. Тупиковая.

Открытая разводка

Подразумевает под собой наличие расширительного бака, который негерметичен. Он имеет крышку, но она закрывает бачок неплотно, что позволяет находящейся в нём жидкости сообщаться с атмосферой.

Устанавливают его в самой высокой точке системы. Его располагают на чердаках или прямо под потолком здания. В первом случае необходимо поддерживать тепло на чердаке, иначе теплоноситель может замёрзнуть, а во втором – такая конструкция смотрится неопрятно. Установка в этой точке дома необходимо для того, чтобы вода не выливалась из него.

Бачок можно наполнять только водой. Другие жидкие теплоносители не подойдут. Система сообщается с атмосферой и часть воды регулярно испаряется. Владельцы таких систем отопления должны следить за уровнем воды в открытой разводке. При недостаточном количестве теплоносителя вся система отопления выйдет из строя.

Система наиболее проста в установке, не представляет особых угроз человеку и не требует дополнительных узлов.

Закрытая разводка

В основе системы лежит расширительный бак. Внутри разделён поперёк на две части упругой перегородкой, которую называют мембраной. В верхней части поддерживается необходимое давление, а в нижней – объём воды. Нижняя часть посредством патрубка соединяется с отопительной системой.

Для наполнения закрытой двухконтурной системы подойдет вода и любая жидкость на основе этиленгликоля. Плюс последней в том, что она не замерзает даже при достаточно низких температурах. Минус – неэгологична, требует утилизации. А с этим в странах СНГ обстоят проблемы.

Расширительный бак с мембраной можно установить в любом месте вашего дома, необязательно в самой высокой точке.

Герметичный бак опаснее негерметичного. Давление может сильно вырастать, а газы, не имея выхода, накапливаться. Поэтому закрытую систему необходимо тщательно отслеживать и устанавливать воздухоотводчики.

Верхняя разводка

Трубы, подающие теплоноситель, устанавливают вверху помещения. Чаще ближе к потолку, выше окон. Это способствует появлению в них высокого давления. Трубы, подающие теплоноситель обратно в котёл, проходят по низу помещения, максимально близко к полу.

Двухтрубная система отопления частного дома с верхней разводкой требует наличия расширительного бачка. Герметичного или нет – это на выбор владельца.

Минусом верхней разводки является то, что часть тепла уходит вверх. Она не предназначена для обогрева помещений с большой площадью. Зато теплоноситель переносится с высокой скоростью.

Нижняя разводка

Тут проводящую теплоноситель трубу устанавливают прямо под подоконником, а обратную – около пола.

Давления в трубах не очень высокое, поэтому приходится использовать насосы. Не исключено завоздушивание. Чтобы избежать этого недостатка, следует установить краны Маевского на этаже. Если дом многоэтажный, то этот кран должен находиться на каждом из этажей.

Разводку можно прокладывать только до дверного проёма или установить две независимые друг от друга системы отопления в обе стороны от двери.

Расширительный бачок легко установить в любом месте. Если он закрытый, то его можно расположить в комнатах, а не на чердаке, что является удобным. Нижняя разводка не бросается в глаза. Это важно, если вы заботитесь о том, чтобы разводка приемлемо вписывалась в декор вашей комнате.

Тупиковая разводка

Состоит из двух труб. По одной из них в радиаторы поступает горячая вода, по другой – выводится и возвращается в котёл уже в другом направлении. Недостатком системы является то, что по всей протяжённости трубопровода вода добирается за разные промежутки времени. Чем дальше радиатор находится от котла, тем дольше до него добирается вода.

Итог

Как видим, многие способы установления двухконтурных систем отопления бросаются в глаза и могут не вписываться в интерьеры частного дома. Однако, есть и те варианты, когда можно осуществлять скрытый монтаж труб. В любом случае данный вид разводки считается весьма эффективным.

Отопление дома двухконтурным газовым котлом

Если вы ищете универсальный способ обеспечивать своё жильё теплом, то стоит задуматься о приобретении двухконтурного газового котла. Он может не только обогреть комнату, но и подогреть воду для бытовых нужд.

Стоит иметь в виду, что котлы не совсем подходят для больших домов. Производительность нагрева горячей воды в двухконтурных котлах позволяет обслуживать только одну точку. Если у вас планируется несколько санузлов, то мощности не хватит. В таких случаях следует прибегать к бойлерам косвенного нагрева или же к обычным тэновым бакам.

Двухконтурное отопление в купе с теплым полом

Закрытые варианты двухконтурного отопления частного дома без труда можно комбинировать с системой водяного теплого пола. Важно учитывать, что теплый пол – это низкотемпературная система, а радиаторы – высокотемпературная. Поэтому необходимо обеспечить подмес теплого пола, чтобы температура с 60-80 градусов опустилась до более комфортной 45-50.

Если вы хотите обогреть все одну комнату водяным полом, то вам будет полезен вот такой модуль:

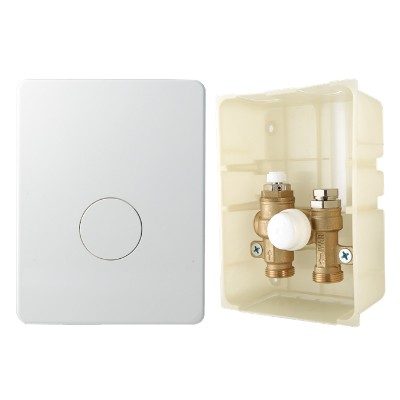

В модуле есть термоголовка, которая в зависимости от температуры открывает или закрывает подачу теплоносителя в систему. Модуль подключают к обратке двухконтурной системы.

Если же хотите реализовать решение один этаж полы, другой радиаторы, тогда уже стоит делать распределение теплоносителя в котельной.

Двухконтурное отопление конвекторами

Помимо привычных радиаторов отопления, существуют водяные конвекторы. Бывают двух видов: стальные и медно-алюминиевые. Отличаются по степени конвекции.

Для них действуют те же правила, что и для обычных радиаторов. Поэтому вы можете применять рекомендации, описанные выше.
