3 полосный кроссовер для акустики схема

Проектирование и расчёт активных разделительных фильтров
(кроссоверов) для многополосного усилителя мощности

Схема и онлайн калькулятор номиналов элементов фильтров в составе двух —
трёхполосных УМЗЧ.

Что бы там ни говорили, но многополосные акустические системы с пассивными разделительными фильтрами обладают рядом недостатков! Включение таких кроссоверов между выходом усилителя и громкоговорителями, с одной стороны, приводит к заметному ухудшению параметра электрического демпфирования подвижной части излучателей, с другой — является причиной возникновения фазовых искажений, влияющих на форму выходного сигнала, особенно вблизи частот раздела фильтра.
Никуда не деться и от потери мощности в пассивном фильтре, и от сложности согласования по звуковому давлению каждой головки громкоговорителя при помощи резистивных делителей (дополнительно снижающих КПД системы), и от необходимости установки крупногабаритных катушек индуктивности, конденсаторов большой ёмкости, и т. д. и т. п.

Одним из эффективных средств улучшения качества звуковоспроизведения является применение нескольких полосовых УМЗЧ с активными разделительными фильтрами на входах. Такое построение называется многополосной усилительной системой.
На самом деле, разработать активные фильтры, исходя из: 1) требуемого подавления внеполосных частот, 2) идеального согласования на частотах раздела, 3) плоской суммарной АЧХ, 4) приемлемых импульсных характеристик — это дело не такое уж и простое. Поэтому давайте-ка не будем сильно морщить лоб и изобретать ничего лишнего, а обратимся к статье Рода Эллиотта (Rod Elliott) — человека далеко не самого последнего в области звукотехники. Вот что он пишет на своём сайте https://sound-au.com:

2/3-полосный электронный кроссовер Linkwitz-Riley с крутизной подавления 24 дБ/октава.

Представленные здесь фильтры Линквица-Райли имеют отличное фазовое согласование без пиков или провалов на частотах раздела. Конструкция адаптируется к двух, трёх или даже четырёх-полосным акустическим системам. С момента публикации проект стал очень популярным, и эта популярность сохраняется и по сей день.

1. Двухполосный кроссовер Linkwitz Riley
На рисунке Рис.1 показана стерео версия двухполосного кроссовера с двумя идентичными секциями фильтров. С приведёнными значениями компонентов они имеют частоту раздела кроссовера 310 Гц. Это устройство обеспечивает плоскую амплитудно-частотную характеристику, при этом сигналы от обоих каналов всегда остаются в одной фазе. Частота раздела может быть выбрана любой другой величины в пределах звукового диапазона. Частота среза ФВЧ (зелёный фон) и ФНЧ (розовый фон) должны совпадать. Связано это с тем, что коэффициент передачи у фильтра Линквица-Райли составляет 0,5 раз по напряжению или -6дБ, в отличие от фильтра Баттерворта с его -3дБ.

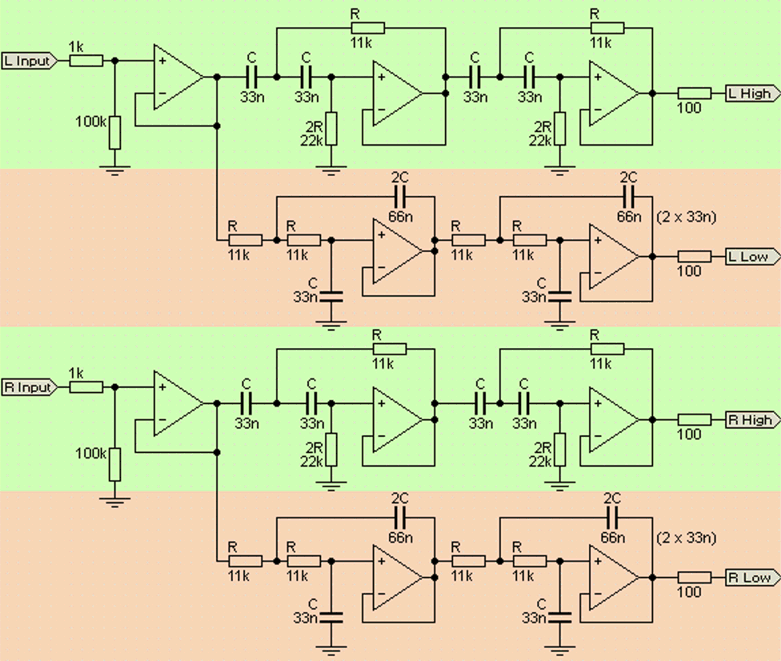

Рис.1 Стереоверсия двухполосного активного кроссовера

При использовании электронного кроссовера, для выравнивания звукового давления, излучаемого НЧ и ВЧ динамиками, может потребоваться регулировка уровней сигналов на выходе каждой из полос. Буферы (Рис.2), подключаются к выходу каждого из фильтров и имеют регулируемый коэффициент усиления 0. 2.

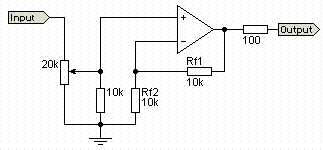

Рис.2 Буферный каскад — по одному на каждый выход кроссовера

Формулы для расчёта частотозадающих элементов фильтров Линквица-Райли приведены ниже:
R = 1 / (2 × π × 1,414 × f × C) ;
C = 1 / (2 × π × 1,414 × f × R) ;
f = 1 / (2 × π × 1,414 × R × C) .
На основании этих формул можно выполнить простенький калькулятор:

КАЛЬКУЛЯТОР РАСЧЁТА ЭЛЕМЕНТОВ КРОСОВЕРА ДЛЯ ДВУХПОЛОСНОЙ АКУСТИКИ

Обратите внимание на то, что на схеме помимо резисторов и конденсаторов рассчитанных значений используются и элементы удвоенных номиналов. Самый простой способ получить значение ёмкости «2C» — это использовать параллельное соединение двух конденсаторов, каждый из которых имеет значение номинала «C».

2. Трёхполосный кроссовер Linkwitz Riley
На Рис.3 показана реализация кроссовера с 3 полосами. Это устройство даёт отличные результаты с хорошим фазовым согласованием и равномерным импульсным откликом во всей полосе частот.

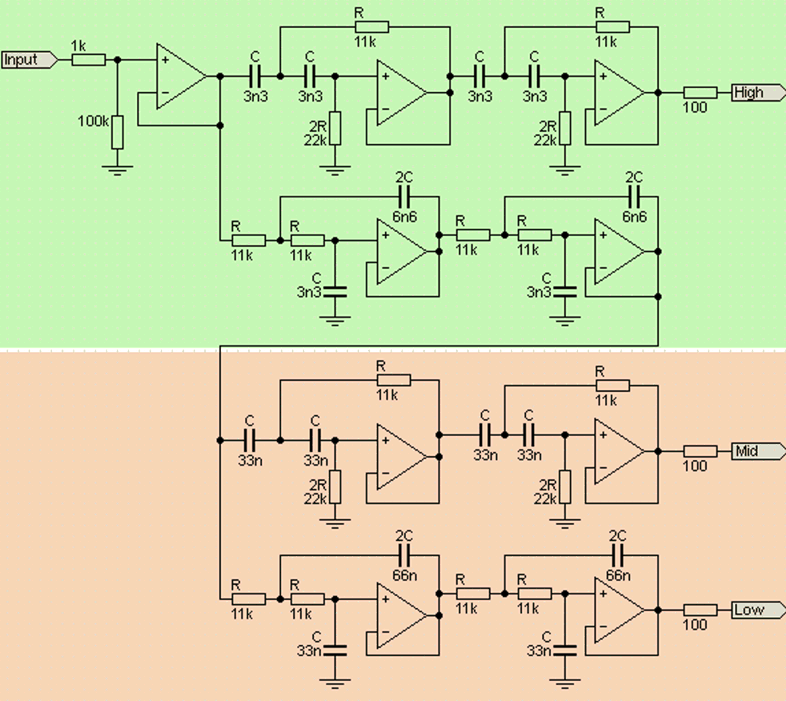

Рис.3 Схема кроссовера для трёхполосной активной акустики

  • Частота среза High Pass фильтра (ФВЧ) составляет приблизительно 3100 Гц;
  • Band Pass (ПФ) использует следующие частоты: нижняя частота среза — 310 Гц, верхняя — 3100 Гц;
  • частота среза Low Pass (ФНЧ) составляет приблизительно 310 Гц.

    Разумеется, что частоты сопряжения фильтров можно изменять в соответствии с параметрами применяемых громкоговорителей. Единственное, на что следует обратить внимание — это то, что ФВЧ и верхняя часть полосового фильтра (Рис.3, зелёный фон) должны рассчитываться на одну частоту, равную частоте среза ФВЧ, а нижняя часть полосового фильтра и ФНЧ (розовый фон) — на частоту, равную частоте среза ФНЧ. Произведём расчёт элементов и для данной схемы.

    КАЛЬКУЛЯТОР РАСЧЁТА ЭЛЕМЕНТОВ КРОСОВЕРА ДЛЯ ТРЁХПОЛОСНОЙ АКУСТИКИ

    Значения номиналов используемых резисторов и конденсаторов должны иметь точность — не менее 2% по отношению к расчётным.
    Избегайте использования конденсаторов меньше 2,2 нФ или больше 470 нФ. Номиналы резисторов должны находиться в диапазоне: от 2,2 до 22 кОм.

    Следует обратить внимание на то, что вход фильтра нижних частот подключён не к выходу входного буфера, а к выходу ФНЧ, входящего в состав полосового фильтра. Это сделано для того, чтобы получить наилучший результат при согласовании фазовых сдвигов частотных каналов.

    Поскольку все операционные усилители работают в составе каскадов с единичным усилением, использование здесь ОУ премиум-класса не столь важно, поэтому микросхемы типа TL072 будут здесь вполне пригодны. Однако я настоятельно рекомендую вам найти что-нибудь «получше», предварительно убедившись, что выбранный тип ОУ пригоден для единичного усиления (это не всегда так, особенно для микросхем, требующих внешней компенсации).

    Для питания кроссовера был использован источник питания ± 15 В.

    Источник

    Расчет кроссовера для акустики своими силами

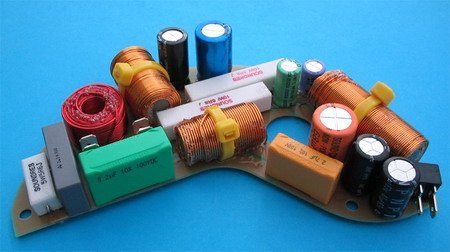

    Расчет кроссовера для акустики75

    Расчет кроссовера для акустики, как известно, очень важная операция. На свете не существует идеальных акустических систем, способных воспроизводить частотный диапазон полностью.
    И тогда на помощь приходят отдельные участки спектра динамиков. К примеру, если надо воспроизводить НЧ, применяют сабвуфер, а чтобы воспроизвести ВЧ, устанавливают мидбасы.
    Когда все эти динамики вместе взятые начинают играть, то может произойти путаница перед поступлением на тот или иной излучатель. По этой причине и необходим бывает активный или пассивный кроссовер для акустики.
    В этой статье мы узнаем, для чего нужен расчет фильтра, рассмотрим пассивные кроссоверы, узнаем как они строятся на катушках индуктивности и конденсаторах.

    Расчет кроссовера

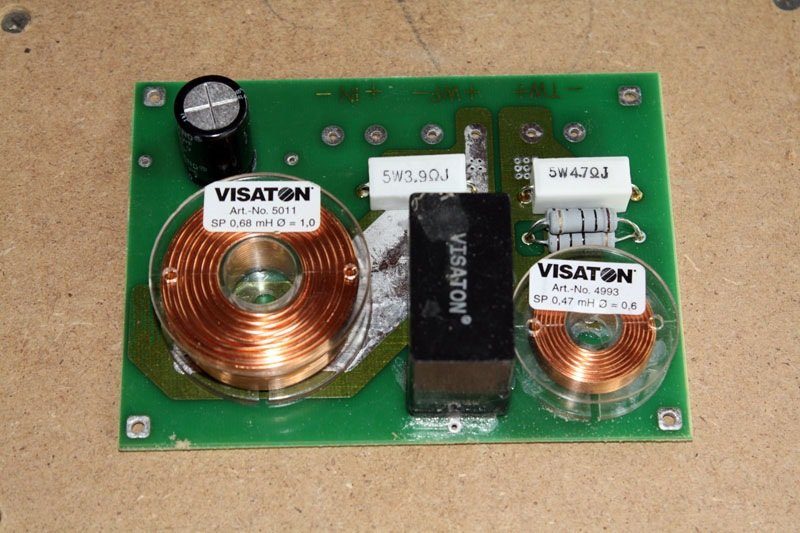

    Кроссоверы для акустики авто самодельные

    Чтобы подключить 2-полосную(см.Акустическая двухполосная система и ее преимущества) или другую акустику с большим количеством полос к 1 каналу усилителя или ГУ, нужно некое отдельное устройство, разделяющее сигнал. При этом оно должно выделять для каждой полосы свои частоты. Именно такие устройства и называются фильтрами или кроссоверами.

    Примечание. В комплекте с компонентной акустикой, как правило, уже идет пассивный кроссовер. Его готовил производитель и он рассчитан уже изначально.

    Но что делать, если нужно разделить частоты по иной схеме (к примеру, если комплект акустики собран из отдельных компонентов)?
    В этом случае речь идет о расчете кроссовера.Отметим сразу, что рассчитать кроссовер совершенно не сложно и даже можно самостоятельно изготовить его.

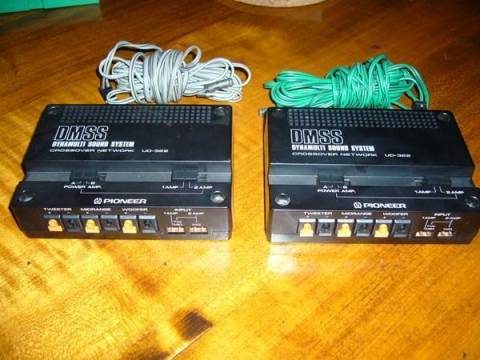

    Кроссоверы для акустики на авто Пионер профессиональные

    Ниже приводится инструкция о том, как рассчитать кроссовер:

    • Скачиваем специальную программу. Это может быть Crossover Elements Calculator на компьютер;

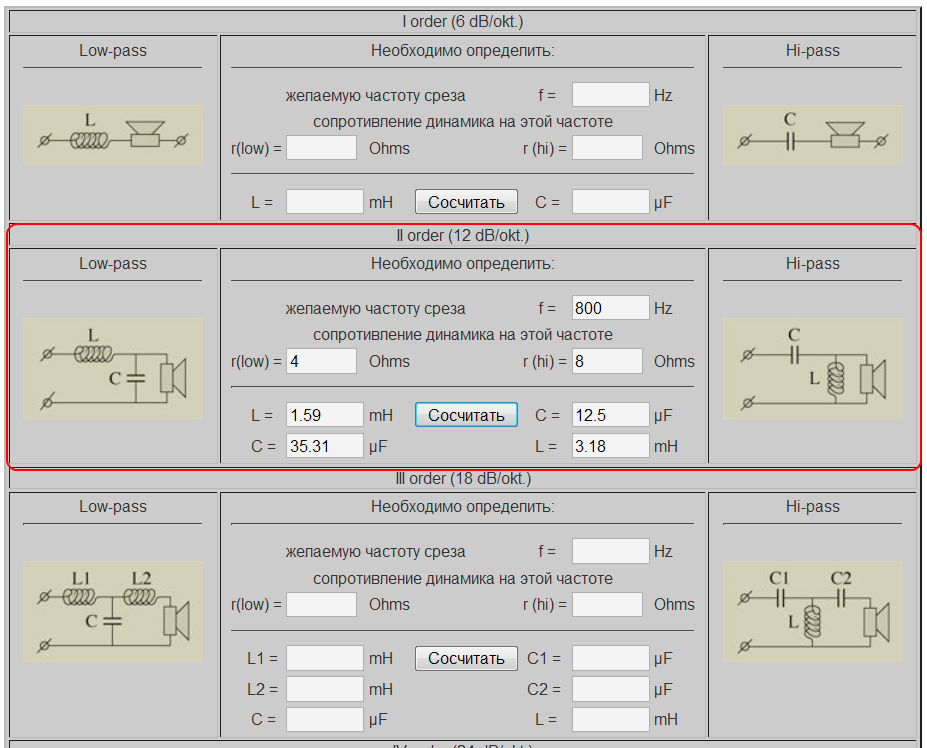

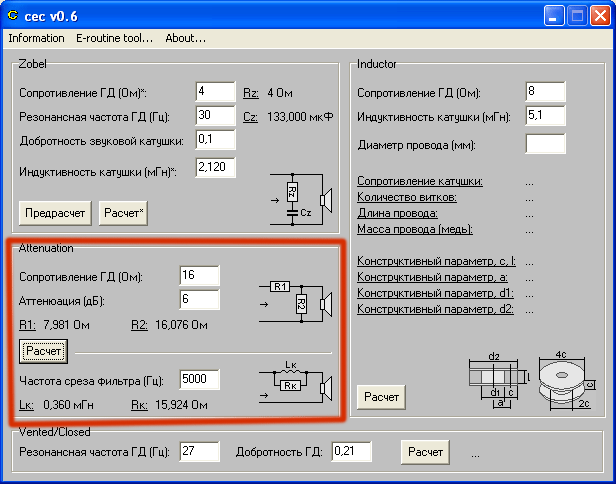

    Специальная программа для расчета кроссовера Crossover Elements Calculator

    • Вводим сопротивления низкочастотного и высокочастотного динамиков. Сопротивление – это номинальное значение сопротивления акустики, выражаемое в Ом. Как правило, средним значением является 4 Ом;
    • Вводим частоту раздела кроссовера. Здесь полезно будет знать, что частоту надо вводить в Гц, но ни в коем случае не в кГц.

    Примечание. Если кроссовер второго порядка, то надо еще ввести тип кроссовера.

    Кроме того, надо знать следующее:

    • Емкость конденсаторов, а вернее их значение вводится в Фарадах;
    • Индуктивность рассчитывается в Генри (mH).

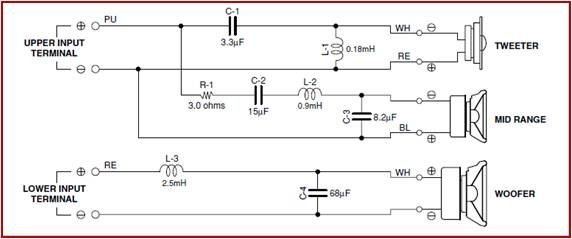

    Схема расчета фильтра выглядит примерно так:

    Фильтры разного порядка

    Чтобы ясно понимать схему расчета кроссовера(см.Самодельные кроссоверы для акустики и их предназначение), нужно понимать разницу между фильтрами разного порядка. Об этом и пойдет речь ниже.

    Примечание. Существуют несколько порядков кроссовера. В данном случае порядок означает параметр кроссовера, который характеризует его способность ослаблять не нужные частотные сигналы.

    Первый порядок

    Схема 2-х полосного кроссовера этого порядка выглядит следующим образом:

    2-полосный кроссовер 1-го порядка

    По схеме видно, что ФНЧ или фильтр низких частот построен на катушке индуктивности, а фильтр высоких частот – на конденсаторе.

    Примечание. Такой выбор компонентов не случаен, так как сопротивление катушки индуктивности повышается прямо пропорционально увеличению частоты. А вот что касается конденсатора, то здесь обратно пропорционально. Получается, что такая катушка отлично пропускает НЧ, а конденсатор отвечает за пропуск ВЧ. Все просто и оригинально.

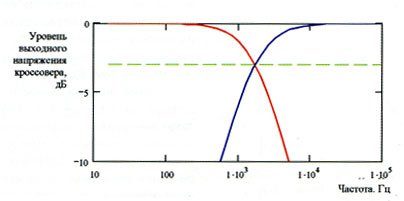

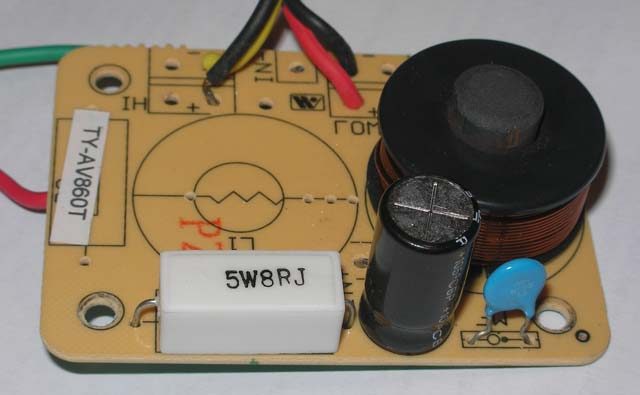

    Фильтр частот по схеме 1-го порядка

    Следует также знать, что кроссоверы первого порядка, а вернее их номинал, зависит от выбранной частоты разделения и величины сопротивления колонки. Проектируя ФНЧ, надо в первую очередь обратить внимание на частоту среза НЧ и СЧ динамиков(см.Как выбрать динамики для автомагнитолы своими силами).
    А вот проектируя ФВЧ, надо аналогичным образом поступить уже с ВЧ.

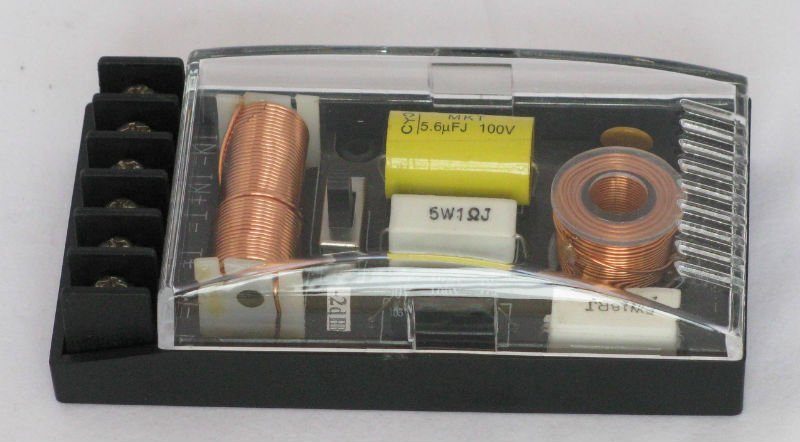

    Пассивный кроссовер

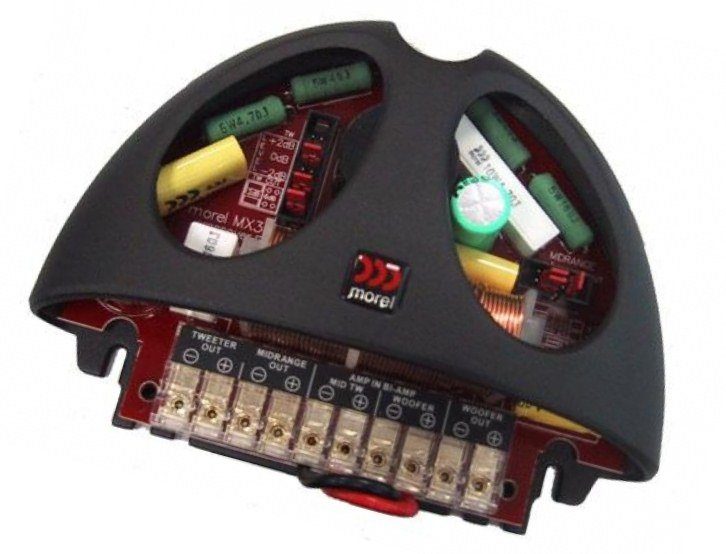

    Что такое в акустике кроссовер

    Наиболее доступной на сегодня считается именно пассивная фильтрация, так как она сравнительно проста в реализации. С другой стороны, не все так просто.
    Речь идет о следующих недостатках:

    • Согласовать параметры и значение фильтров с характеристиками излучателей колонок очень сложная штука;
    • В процессе эксплуатации может наблюдаться нестабильность параметров акустической системы. К примеру, если повысится сопротивление звуковой катушки при нагреве. В связи с этим значительно ухудшится достигнутое в процессе разработки согласование;
    • Фильтр, обладая внутренним сопротивлением, забирает некоторую часть выходной мощности усилителя. Одновременно с этим ухудшается демпфирование, а это сказывается на качестве звучания и четкости передачи нижнего регистра.

    Что такое кроссовер в акустике

    Как известно, на сегодняшний день самыми распространенными акустическими системами считаются 2-х компонентные варианты.
    В них фильтр разделяет звуковой сигнал на два диапазона:

    • Первый диапазон предназначается исключительно для низких и средних частот. В данном случае используется кроссовер для нижних частот или ФНЧ;
    • Второй диапазон предназначен для ВЧ. Здесь уже используется другой фильтр ФВЧ.

    Примечание. Вариантов реализации фильтра может быть несколько, но он все должно отвечать определенным канонам.

    Ниже приводится список требований, которым обязательно должен соответствовать кроссовер:

    • Фильтр не должен оказывать влияния на частотный спектр и волну выходящего аудиосигнала;
    • Должен создавать для усилителя, независимую от частоты нагрузку активного характера;
    • Должен суметь обеспечивать вместе с акустическими системами формирование диаграммы направленности. Это должно быть реализовано так, чтобы до слушателя доходило максимум излучения.

    Из статьи мы узнали, как проводится расчет кроссовера акустических систем своими руками. В процессе работ будет полезно также изучить схемы, посмотреть видео обзор и фото – материалы.
    Если научиться самостоятельно рассчитывать фильтр, платить за услуги специалистам не придется. Таким образом, цена операции сводится к минимуму, ведь надо только приложить немного терпения и уделить некоторое время изучению.

    Источник

    Кроссовер акустический для колонок своими руками: схемы

    Кроссовер акустический для аудио колонок и автомобильного сабвуфера, который можно изготовить своими руками. Зачем вообще в акустике нужны такие устройства как кроссовер? А нужен он, чтобы разделять частоты динамических излучателей установленных в акустической системе. Также можно посмотреть принципиальную схему простого фильтра сабвуфера, который может работать от источника постоянного тока 12 В. Подробности вот: здесь.

    Кроссовер акустический — схемы для аудио колонок и сабвуфера своими руками

    Самодельный акустический кроссовер применяемый в домашних колонках или сабвуферах изготовить собственными руками не представляет никакой сложности. Конечно, для этого нужно иметь хоть какие то навыки и прямые руки.

    Зачем нужен кроссовер акустический в звуковой системе

    Этот электронный прибор собранный по типу фильтров и играет важную роль в акустике. А предназначен он, чтобы разделять поступающий от источника сигнал на несколько рабочих частотных диапазонов используемыми динамиками. Кроссовер практически выполняет работу фильтра по отсеиванию ненужной частоты, тем самым фильтруя весь звуковой тракт.

    Подключение кроссовера к колонке

    В качестве простого примера здесь можно привести высокочастотные динамики, называемые пищалками. Так вот, если бы в аудио колонках не было установлено акустических кроссоверов, то пищалки просто бы захлебнулись всем спектром средних и особенно басовых частот хлынувшим на них. Ясное дело, что в таком случае говорить о каком то детализированном воспроизведении звука говорить не приходится. Динамические излучатели высокочастотного диапазона не могут воспроизводить другие частоты, кроме высоких.

    Какие бывают типы кроссоверов

    Аудио кроссоверы, это специальные электронные приборы в составе акустических систем, по типу они бывают активного и пассивного действия, двухполосные и трехполосные.

    Положительные и отрицательные стороны пассивного фильтра частот

    Пассивный частотный фильтр выполняет фильтрацию звуковых сигналов используя при этом установленные на плате сопротивления, конденсаторы и катушки индуктивности для динамиков. В конечном итоге на этих электронных элементах теряется много полезной мощности идущей на громкоговорители. Именно в этом заключается слабая сторона акустических кроссоверов пассивного типа.

    Установка и подключение конструкции частотного фильтра в колонках как правило выполняется в самой ближней точке от динамика.

    Из этого следует, что при таком варианте, хватит только одного усилителя мощности, чтобы получить качественный звук. Такая схема использования пассивного фильтра говорит о его положительной стороне в работе акустики.

    В продаже акустические фильтры бывают как в виде отдельных модулей так и встроенных в акустику, в основном расчитанные на две или три полосы пропускания. К недостаткам таких электронных устройств пассивного действия можно отнести их неспособность выдерживать длительную максимальную нагрузку. В случае долговременного использования пассивного кроссовера в режиме пиковой нагрузки, чревато входом его из строя.

    Кроссовер акустический активного типа, его плюсы и минусы

    Устанавливается аудио кроссовер активного типа во входной цепи усилителя мощности, то есть на его входе. По этой причине применение только одного усилителя как в схеме с пассивным фильтром, попросту не получится. Применение активного фильтрующего устройства в аудио системе, означает обеспечение каждого громкоговорителя отдельным трактом усиления сигнала, вне зависимости от используемой им частоты.

    Активный кроссовер в противовес пассивного имеет возможность корректного выбора и прецизионной настройки частоты среза. В частности, именно эта функция в устройстве считается наиболее ценной в плане создания качественного звука.

    Акустические фильтры частот своими руками

    Иногда бывает так, владельца автомобиля не устраивает штатная акустика и он решает заменить ее на более крутую. Но при ее установке в машину выясняется, что эта дорогостоящая аудио система не укомплектована кроссоверами. В этом случае, конечно же нельзя будет получить высококачественную звуковую картину. Почему нельзя, да потому, что без частотных фильтров, пищалки просто выйдут из строя, а без них это уже не звук.

    Решить такую задачу, и тем самым выйти из этого неприятного положения можно только двумя путями — приобрести отдельно кроссоверы в магазине или изготовить их самостоятельно. Кстати, в этом нет ничего сложного, просто нужно прочитать внимательно инструкции по изготовлению таких устройств. Если выбрать вариант самостоятельного изготовления фильтров частот для динамиков, то для этого потребуются соответствующие материалы и инструменты.

    Какие нужны материалы и инструменты:

    • Нормальный мощный паяльник
    • Прибор для измерения индуктивности катушек
    • Лак для пропитки катушек
    • Хлорное железо для травления плат
    • Стеклотекстолит на основе фольги
    • Термоусаживаемые трубки
    • Герметик силиконовый

    Кроссовер акустический — последовательные шаги изготовления

    Перед началом работ по установке частотного фильтра, желательно хорошо ознакомится с техническими параметрами приобретенных вами динамиков. Одним из самых важных критериев является значение частотного диапазона твитеров, обычно он находится в пределах от 2 до 30 кГц. Далее нужно выяснить чувствительность низко-частотных и высоко-частотных излучателей. Именно по этим характеристикам следует подбирать звуковую схему с подключением кроссовера.

    Примечание. Как советуют профессионалы, в авто лучше всего устанавливать кроссоверы второго порядка. Конструктивно они собраны с использованием одного конденсатора и одной катушки для пищалки и такого же набора на вуфер. Такая схема имеет более высокую чувствительность.

    Катушки индуктивности для фильтров аудио колонок

    Если вы намерены изготовить катушки для фильтров НЧ громкоговорителей, тогда намотку лучше всего выполнять медным эмаль-проводом проводом диаметром 1 мм. Наматывать катушки нужно рядовым методом, виток к витку и в несколько рядов, по завершению наматывания, чтобы витки не расползались, их нужно зафиксировать клеем.

    Затем, после намотки, обязательно проверьте получившуюся у вас индуктивность детали с помощью RLC-метра или цифровым мультиметром имеющим функцию измерения индуктивности. Впоследствии, когда уже все катушки будут готовы их нужно поместить в небольшую емкость с лаком (можно применять любой, даже строительный). После этого, дать стечь лаку и высушить их.

    Полезная рекомендация. При формировании, желательно использовать ферритовые сердечники. На ферритовом стержне, общее сопротивление катушки значительно снижается, а сама конструкция получается достаточно компактной. Кроме этого, сокращается количество витков, следовательно — меньше расход медного провода.

    Изготовление печатной платы под аудио кроссовер

    Печатная плата для акустического фильтра сама по себе очень простая, так как на нее будут устанавливаться крупногабаритные детали, поэтому и дорожки-проводники будут широкими. Вначале схему рисуют на бумаге, отмечая точки крепления деталей соответствующие их размерам, то есть под катушки, конденсаторы и сопротивления, а также контактные площадки для соединительных разъемов.

    После того, как схема будет нарисована на бумаге, ее нужно приложить к заранее подготовленной заготовке стеклотекстолита на основе медной фольги и шилом, через бумагу наметить точки установки компонентов на фольге. То есть, по этим точкам нужно будет сверлить отверстия.

    Когда закончите сверление, здесь нужно будет определится, каким методом вы будете изготавливать дорожки и площадки на плате.
    Если выберете метод травления, тогда нужно будет краской закрасить токопроводящие проводники и площадки для пайки выводов деталей, дать краске высохнуть, а затем протравить в растворе хлорного железа.

    Есть другой вариант изготовление платы: наметить карандашом на фольге все необходимые места пайки деталей, а между ними острым предметом прорезать линии по фольге до самого текстолита, чтобы контактные площадки не соприкасались между собой. Ну и третий вариант, так сказать «колхозный» метод — он показан на видео ниже. В общем кому как нравится и в силу своих возможностей и способности.

    Самостоятельное изготовление фильтра для акустики

    Примечание. Все установленные на плате компоненты нужно надежно зафиксировать хорошим клеем и в дополнение затянуть капроновыми хомутами. Такое тщательное крепление вызвано необходимостью установки кроссовера внутри аудио колонки, а не снаружи. А если детали будут плохо закреплены на плате, то их просто оторвет динамическими ударами внутри корпуса. Может быть не сразу, но обязательно оторвет.

    Монтаж акустических проводов
