Схема электропроводки Газель 406: особенности устройства

Очень часто владельцы Газелей при замене силовых агрегатов с карбюраторных версий на инжекторные, сталкиваются с необходимостью замены электрической проводки в автомобиле, поскольку существуют серьезные различия в электрической схеме.

Однако, не всегда полная замена оправдана, поскольку ремонт не затрагивает другие электрические устройства кроме системы зажигания и впрыска топлива.

Соответственно, что собираясь заменить двигатель на Газели, владельцы отдают предпочтение более современному инжекторному мотору, например ЗМЗ-4061 или ЗМЗ-4063 .

Как правило, капитального ремонта требуют автомобили Газель, выпущенные до 2001 года, и имевшие карбюраторные версии силовых агрегатов.

Тогда часто устанавливался 402 мотор, а схема проводки Газель на мотор 406, который появился в производственной программе автозавода в 1998 году, имела свои конструктивные особенности, не совместимые с разными типами двигателей.

Технические отличия

Выработавший свой ресурс силовой агрегат подвергают замене, нередко отдавая предпочтение более современным версиям.

Конструктивно все встает на заводские посадочные места, а отличия, например от Газели бизнес проявляются только в схеме электрической проводки по месту расположения оборудования:

  1. Другая форма соединительных колодок;
  2. Иная схема подключения приборов;
  3. Другой вольтаж.

Система питания

Оставляя в прошлом карбюратор, замена силового агрегата неизбежно влечет за собой и замену системы питания:

  1. Устанавливается новый бензобак, поскольку инжектор должен сбрасывать излишки топлива обратно, а старая конструкция бака для этого не пригодна;
  2. Заменяется бензомагистраль (прокладывается обратная + видоизменяется подключение подающей);
  3. Работа форсунок регулируется с помощью соединительной проводки.

Система охлаждения

Новый инжекторный двигатель ЗМЗ-406 более требователен к системе охлаждения, поэтому во время установки нового силового агрегата:

  1. Устанавливается электровентилятор на радиатор охлаждения;
  2. Осуществляется замена жгута проводки моторного отсека.

Система управления впрыском топлива

Не стоит забывать, что система питания инжекторного двигателя управляется электронным блоком, который также нуждается в подключении к штатной электросети автомобиля. Соответственно, на Газель 406 электропроводка иная, чем на старых версиях автомобиля с моторами серии 402, и подлежит обязательной замене.

Замена проводки

Совет: замена работоспособных контрольных приборов на панели из-за новых разъемов неоправданная.

Поэтому, при интеграции новой проводки лишь изменяется схема подключения в соединительных клеммах, а для совмещения следует пользоваться схемой электропроводки нового силового агрегата.

Менять всю электропроводку Газели при замене двигателя с 402 на 406 конечно не нецелесообразно.

Дело в том, что на более новых версиях Газелей изменялась и схема подключения тех или иных устройств:

  1. проводка Газель 406 интегрируется в штатную электрическую систему в подкапотном пространстве;
  2. соединяются с помощью клемм электронные компоненты и контрольные приборы;
  3. проверяется с помощью тестеров вольтаж и правильность подключения.

После сборки проводки в единое целое, осуществляется проверка ее работоспособности. В дальнейшем производится настройка работы силового агрегата.

Выводы: Замена силового агрегата неизбежно затрагивает изменение и штатной электропроводки автомобиля. Вот почему важно при осуществлении подобной операции иметь под рукой наглядное пособие, а заводская схема электропроводки Газели позволит избежать ошибок.

Источник

Порядок подключения в/в проводов ЗМЗ 405, 406, 409

Подключение высоковольтных проводов ЗМЗ 405, ЗМЗ 406

Двигатели ЗМЗ карбюраторный и Евро-2 оснащены системой зажигания DIS (Double Ignition System).

В системе DIS используются катушки зажигания с двумя высоковольтными проводами. Каждая катушка работает с соответствующей парой цилиндров.

Первая катушка работает с 1 и 4 цилиндрами, вторая катушка работает с 2 и 3 цилиндрами.

Как подключить катушки зажигания?

Катушка зажигания 1 и 4 цилиндров расположена ближе к впускному коллектору, катушка 2 и 3 цилиндров ближе к выпускному коллектору.

Низковольтные провода катушек обязательно подключать к катушке парой. Пара проводов на катушку 1-4 немного короче пары проводов на катушку 2-3.

Внутри пары неважно, на какой контакт какой подключается провод – катушки неполярные. Так же внутри пары не важно, какой высоковольтный провод идет на какой цилиндр.

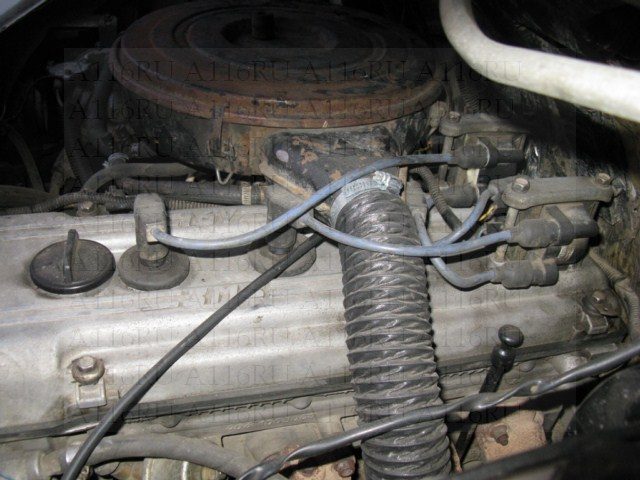

Рассмотрим на примере (смотрите фото)

Управление катушкой 1 (1 и 4 цилиндры) – зеленый и желтый провода. Эта пара подключается строго к катушке 1 и 4 цилиндров!

Низковольтная цепь – полярность не важна – можно подключить:

Вариант 1: Верхний контакт катушки – желтый, нижний контакт – зеленый.

Вариант 2: Верхний контакт катушки – зеленый, нижний контакт – желтый.

Высоковольтные выходы – полярность не важна – можно подключить:

Вариант 1: Верхний вывод на 1 цилиндр, нижний выход на 4 цилиндр.

Вариант 2: Верхний вывод на 4 цилиндр, нижний выход на 1 цилиндр.

Управление катушкой 2 (2 и 3 цилиндры) – голубой и желтый провода. Эта пара подключается строго к катушке 2 и 3 цилиндров! Далее – аналогично паре 1-4 – полярность внутри пары не важна.

Определяющим фактором при подключении пар низковольтных и высоковольтных проводов к соответствующей катушке зажигания является правильность их трассировки. Провода не должны быть сильно натянуты, сильно перегибаться, не должны тереться о неподвижные части двигателя и другие провода.

Еще статья о высоковольтных проводах ЗМЗ 405, 406 — прочтите, чтобы не повторить эту ошибку.

Источник

Змз 406 инжектор электросхема и распиновка. Схема электрооборудования газель

Что делать, если цена топлива, а с нею и ваши расходы на него перестают вписываться в бюджет грузоперевозок? Конечно же, переходить на газ, если у вас не карбюратор под капотом, посоветуют многие, и отчасти будут правы. Ведь хорошо знакомая многим Газель с 406-м двигателем потребует помимо самого ГБО еще и массы доработок, что недешево. Но выход есть и о нем пойдет речь в данной публикации.

Перейти на газ? Можно, хотя и сложно

Технические отличия

Выработавший свой ресурс силовой агрегат подвергают замене, нередко отдавая предпочтение более современным версиям.

Конструктивно все встает на заводские посадочные места, а отличия, например от по месту расположения оборудования:

Система питания

Оставляя в прошлом карбюратор, замена силового агрегата неизбежно влечет за собой и замену системы питания:

  1. Устанавливается новый бензобак, поскольку инжектор должен сбрасывать излишки топлива обратно, а старая конструкция бака для этого не пригодна;
  2. Заменяется бензомагистраль (прокладывается обратная + видоизменяется подключение подающей);
  3. Работа форсунок регулируется с помощью соединительной проводки.

Система охлаждения

Новый инжекторный двигатель ЗМЗ-406 более требователен к системе охлаждения, поэтому во время установки нового силового агрегата:

  1. Устанавливается электровентилятор на радиатор охлаждения;
  2. Осуществляется замена жгута проводки моторного отсека.

Система управления впрыском топлива

Не стоит забывать, что система питания инжекторного двигателя управляется электронным блоком, который также нуждается в подключении к штатной электросети автомобиля. Соответственно, на Газель 406 электропроводка иная, чем на старых версиях автомобиля с моторами серии 402, и подлежит обязательной замене.

Схема электропроводки Газель 406: особенности устройства

Очень часто владельцы Газелей при замене силовых агрегатов с карбюраторных версий на инжекторные, сталкиваются с необходимостью замены электрической проводки в автомобиле, поскольку существуют серьезные различия в электрической схеме.

Однако, не всегда полная замена оправдана, поскольку ремонт не затрагивает другие электрические устройства кроме системы зажигания и впрыска топлива.

Соответственно, что собираясь заменить двигатель на Газели, владельцы отдают предпочтение более современному инжекторному мотору, например ЗМЗ-4061 или ЗМЗ-4063 .

Как правило, капитального ремонта требуют автомобили Газель, выпущенные до 2001 года, и имевшие карбюраторные версии силовых агрегатов.

Замена проводки

Совет: замена работоспособных контрольных приборов на панели из-за новых разъемов неоправданная.

Поэтому, при интеграции новой проводки лишь изменяется схема подключения в соединительных клеммах, а для совмещения следует пользоваться схемой электропроводки нового силового агрегата.

Менять всю на 406 конечно не нецелесообразно.

Дело в том, что на более новых версиях Газелей изменялась и схема подключения тех или иных устройств:

  1. проводка Газель 406 интегрируется в штатную электрическую систему в подкапотном пространстве;
  2. соединяются с помощью клемм электронные компоненты и контрольные приборы;
  3. проверяется с помощью тестеров вольтаж и правильность подключения.

После сборки проводки в единое целое, осуществляется проверка ее работоспособности. В дальнейшем производится настройка работы силового агрегата.

Выводы: Замена силового агрегата неизбежно затрагивает изменение и штатной электропроводки автомобиля. Вот почему важно при осуществлении подобной операции иметь под рукой наглядное пособие, а заводская позволит избежать ошибок.

На сегодняшний день автомобили Газель используются во многих отраслях современного бизнеса. Для обеспечения работоспособности транспортного средства необходимо уделять внимание не только работоспособности основных узлов и агрегатов, но и электросхеме автомобиля Газель. Из этого материала вы узнаете все, что нужно знать о работе проводки и ее неисправностях.

Подключение высоковольтных проводов ЗМЗ 405, ЗМЗ 406

Двигатели ЗМЗ карбюраторный и Евро-2 оснащены системой зажигания DIS (Double Ignition System).

В системе DIS используются катушки зажигания с двумя высоковольтными проводами. Каждая катушка работает с соответствующей парой цилиндров.

Первая катушка работает с 1 и 4 цилиндрами, вторая катушка работает с 2 и 3 цилиндрами.

Как подключить катушки зажигания?

Катушка зажигания 1 и 4 цилиндров расположена ближе к впускному коллектору, катушка 2 и 3 цилиндров ближе к выпускному коллектору.

Низковольтные провода катушек обязательно подключать к катушке парой. Пара проводов на катушку 1-4 немного короче пары проводов на катушку 2-3.

Внутри пары неважно, на какой контакт какой подключается провод – катушки неполярные. Так же внутри пары не важно, какой высоковольтный провод идет на какой цилиндр.

Рассмотрим на примере (смотрите фото)

Управление катушкой 1 (1 и 4 цилиндры) – зеленый и желтый провода. Эта пара подключается строго к катушке 1 и 4 цилиндров!

Низковольтная цепь – полярность не важна – можно подключить:

Вариант 1: Верхний контакт катушки – желтый, нижний контакт – зеленый.

Вариант 2: Верхний контакт катушки – зеленый, нижний контакт – желтый.

Высоковольтные выходы – полярность не важна – можно подключить:

Вариант 1: Верхний вывод на 1 цилиндр, нижний выход на 4 цилиндр.

Вариант 2: Верхний вывод на 4 цилиндр, нижний выход на 1 цилиндр.

Управление катушкой 2 (2 и 3 цилиндры) – голубой и желтый провода. Эта пара подключается строго к катушке 2 и 3 цилиндров! Далее – аналогично паре 1-4 – полярность внутри пары не важна.

Определяющим фактором при подключении пар низковольтных и высоковольтных проводов к соответствующей катушке зажигания является правильность их трассировки. Провода не должны быть сильно натянуты, сильно перегибаться, не должны тереться о неподвижные части двигателя и другие провода.

Еще статья о высоковольтных проводах ЗМЗ 405, 406 — прочтите, чтобы не повторить эту ошибку.

Понравилась статья? Следите за новыми идеями полезных авто советов в нашем канале. Подписывайтесь на нас в Яндекс.Дзене. Подписаться.

Очень часто владельцы Газелей при замене силовых агрегатов с карбюраторных версий на инжекторные, сталкиваются с необходимостью замены электрической проводки в автомобиле, поскольку существуют серьезные различия в электрической схеме.

Однако, не всегда полная замена оправдана, поскольку ремонт не затрагивает другие электрические устройства кроме системы зажигания и впрыска топлива.

Признаки неисправностей

Различают несколько видов состояния электрической цепи в автомобилях Газель 405 евро 2, 402, 406, 4216, 2705, 3302 или бизнес дизель:

  1. Двигатель не запускается. Автомобиль не может выполнять свою основную функцию при неработающем двигателе. Либо проводка на Газель бизнес дизель, 402, 406, 405 евро 2, 4216, 3302, 2705 повреждена, или вышел из строя один из агрегатов или механизмов авто.
  2. Двигатель автомобиля запускается, однако электрооборудование функционирует неправильно или с перебоями.

В том случае, если в результате попытки завести двигатель агрегат не запускается, но при этом топливо поступает в мотор, то вероятнее всего, проблема состоит в электрооборудовании:

  1. В том случае, если транспорт оборудован карбюратором, для начала следует уделить внимание диагностике высоковольтных кабелей и свечей. Кстати, довольно часто на более старых автомобилях Газель с карбюратором на практике высоковольтные провода приносят неудобства водителю. Если высоковольтные кабеля отработали свой ресурс эксплуатации, двигатель будет работать некорректно. Так что в первую очередь проверяйте именно их. Не лишним будет на Газели с карбюратором проверить работоспособность трамблера и катушки. Помимо высоковольтных проводов, можно произвести диагностику схемы электроцепи в моторном отсеке.
  2. В случае с инжектором ситуация немного другая. Разумеется, высоковольтные провода также могут стать причиной поломки, но в первую очередь нужно уделить внимание электрооборудованию. В частности, вас интересует система управления двигателем. В том случае, если система управления инжектора не в состоянии должным образом обрабатывать импульсы, поступающие с регулятором, то в результате она не сможет давать команды остальным узлам и механизмам. Соответственно, в работе двигателя начнутся перебои.

Электропроводка подкапотного пространства

Как показывает практика, в большинстве автомобилей Газель бизнес дизель, 402, 406, евро 2 405, 3302, 2705 и других причины поломок заключаются в закисленных или подгоревших контактах. В данном случае речь идет о контактах в замке зажигания. При неработоспособности замка зажигания или блока в салоне транспорта как минимум не сможет работать освещение. Также неисправное электрооборудование может привести к неработоспособности омывателей, вентиляторов, стеклоочистителей и т.д.

Виды силовых агрегатов

Производителем Газелей бизнес дизель, 402, 405, 406, 2705, 3302 и других моделей является Горьковский автозавод.

Изначально при производстве и сборке транспортов использовались два вида двигателей:

  • карбюраторные двигатели, выпускавшиеся на УМЗ;
  • инжекторные и карбюраторные двигатели, которые поставлял ЗМЗ (Заволжское предприятие).

Суть такого подхода заключалась в том, чтобы модернизировать и унифицировать силовые агрегаты для моделей бизнес дизель, 402, 405, 406, 2705, 3302 и других с автомобилями УАЗ и Волга. Разумеется, в случае с грузовыми машинами схема электроцепи была переделана.

Для отдельных типов моторов применялась разная схема:

  1. В транспортах с инжектором ДВС изначально были более требовательны в плане работа системы воспламенения топливной смеси. Такие агрегаты оснащались элементами электронного зажигания, узлами управления впрыском. Разумеется, в таких агрегатах качество топлива играет немаловажную роль.
  2. Что касается карбюраторов, то такие варианты сегодня считаются более традиционными, но и они обладают определенными особенностями. Разумеется, схема электропроводки в карбюраторных моторах отличается от инжекторов.

Помимо основных моделей 402, 405, 406, 2705, 3302 и других, с 2001 года производитель стал выпускать версию под названием «бизнес дизель». В случае с дизелем схема электропроводки также потерпела определенные изменения. В частности, такие транспорты стали оборудоваться более мощным стартером, аккумуляторной батареей, а также генератором (автор видео — MR. BORODA).

Причины поломки

Если вы являетесь владельцем автомобиля Газель, то схема электрической цепи вам в любом случае пригодится. Как минимум для того, чтобы при необходимости можно было обнаружить те или иные поломки, вызванные в результате использования низкокачественного горючего.

Причиной неработоспособности электроприборов могут служить экстремальные климатические условия:

  1. К сложным климатическим условиям относятся суровые холода. При наступлении морозов нагрузки на электрическую схему транспортного средства возрастают, и здесь не играет роли тип мотора — карбюратор или инжектор. Особенно нагрузки на электрооборудование ощутимы во время утреннего пуска мотора.
  2. Вне зависимости от времени года и типа ДВС с перебоями в функционировании системы впрыска может столкнуться каждый водитель. При использовании низкокачественного бензина или дизеля могут произойти сбои в работе системы зажигания горючей смеси. Чтобы не допустить таких проблем, необходимо использовать качественное топливо.
  3. Автовладелец Газели может столкнуться с другими видами поломок и неисправностей. Это могут быть замыкания, отслоение контактов на устройствах, появление коррозии. Все эти недостатки вызываются низким качеством сборки или неправильными ремонтом авто.

Видео «Ремонт электрики Газели»

Привет! Тема довольно таки изъезженная, но как не выложить свой вариант))). Расскажу наверно только о необходимом для этого, так как если задумал ставить, значит с поставить проблем не возникнет, а вот то что приобрести для переделки, по этому поводу вопросы возникают часто. С одной стороны, исходя из бюджетности переделки, можно приобрести волгу, все с нее поснимать и потом по мере возможности всю мелочь заменить, другой путь с примерно таким же бюджетом, что то большое и железное приобрести на разборках, а всякую электро мелочевку сразу взять новую, и потом не мучиться со старческими поломками.

Так вот, мой вариант того, что желательно использовать при переделке:

Коллектор впускной 406, ну это соответственно сами «рога».

почему?, потому, что он больше чем 406 старого образца, и моторке на оборотах дышать полегче.

можно и другой, у которого датчик в другую сторону, сама суть не в этом. Разница между 406 и 405 в механизме управления заслонкой, вот по этой причине 406 дроссель в газельке не будет открываться более 70%(кажется), и нужно переделывать саму педаль.

Топливная рампа с регулятором давления и обраткой, форсунки.

Выпускной вал с резьбой и штифтом под отметчик РВ, желательно вал оставить с 240 фазой, будет большая тяга с низов, такие устанавливают на Е3 моторах (405.24). У меня сейчас впуск 252, выпуск 240, с 1800 начинает чувствоваться что машина поехала.

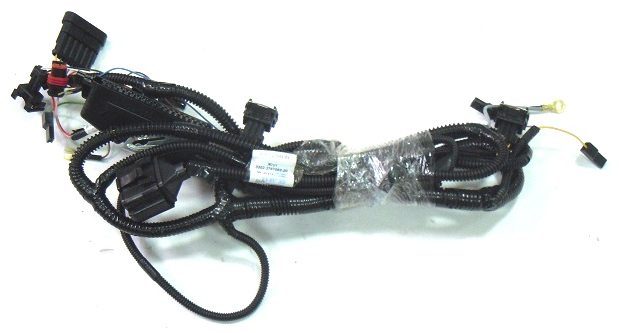

Жгут двигателя, либо с Волги 406, либо газель 405 Е0 (но его нужно поискать)

РДВ (он же РХХ), 405 и 406 одинаковые.

Датчик Распред вала (для его установки из ГБЦ нужно выбить заглушку).

Датчик температуры воздуха, такой же как и просто температурный, главное рыжий или аналог.

ДМРВ с воздушным фильтром и соединительными патрубами. Какой ДМРВ, зависит от прошивки и самого ЭБУ, главное что бы прошивка была для ЗМЗ 406.2 (Микас 5.4 все под нитяной). Подробнее по прошивкам здесь chiptuner.ru

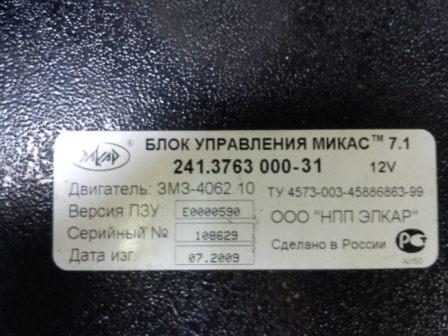

Соответственно сам ЭБУ, выбор стандартно не велик…

по электрике, это как бы все если делается Е0 мотор, если нет, то могут еще детальки понадобиться, на вроде адсорбера, ДК.

Электро бензонасос с кронштейном, советую поставить более производительный, или если покупаете новый, то такой

качает 6 атмосфер, и производительность высокая.

Топливный фильтр тонкой очистки с кронштейном.

Катушку зажигания советую ставить такую

под нее нужен кронштейн и переходник, искру дает хорошую. Провода ВВ под нее свои.

Вроде как и все, не все если, то добавьте)

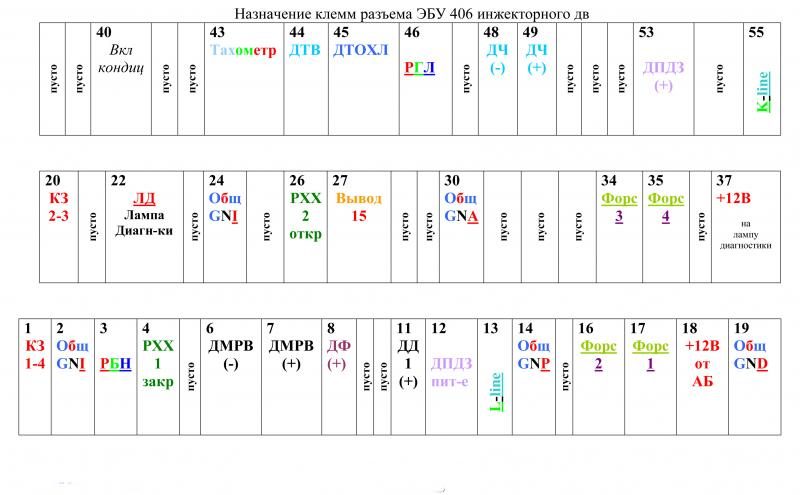

И напоследок… Распиновка волжского жгута под пустой микас 5.4

и общий вид переходника для сращивания проводки с 406.3 газели и проводки с волги под микас 5.4

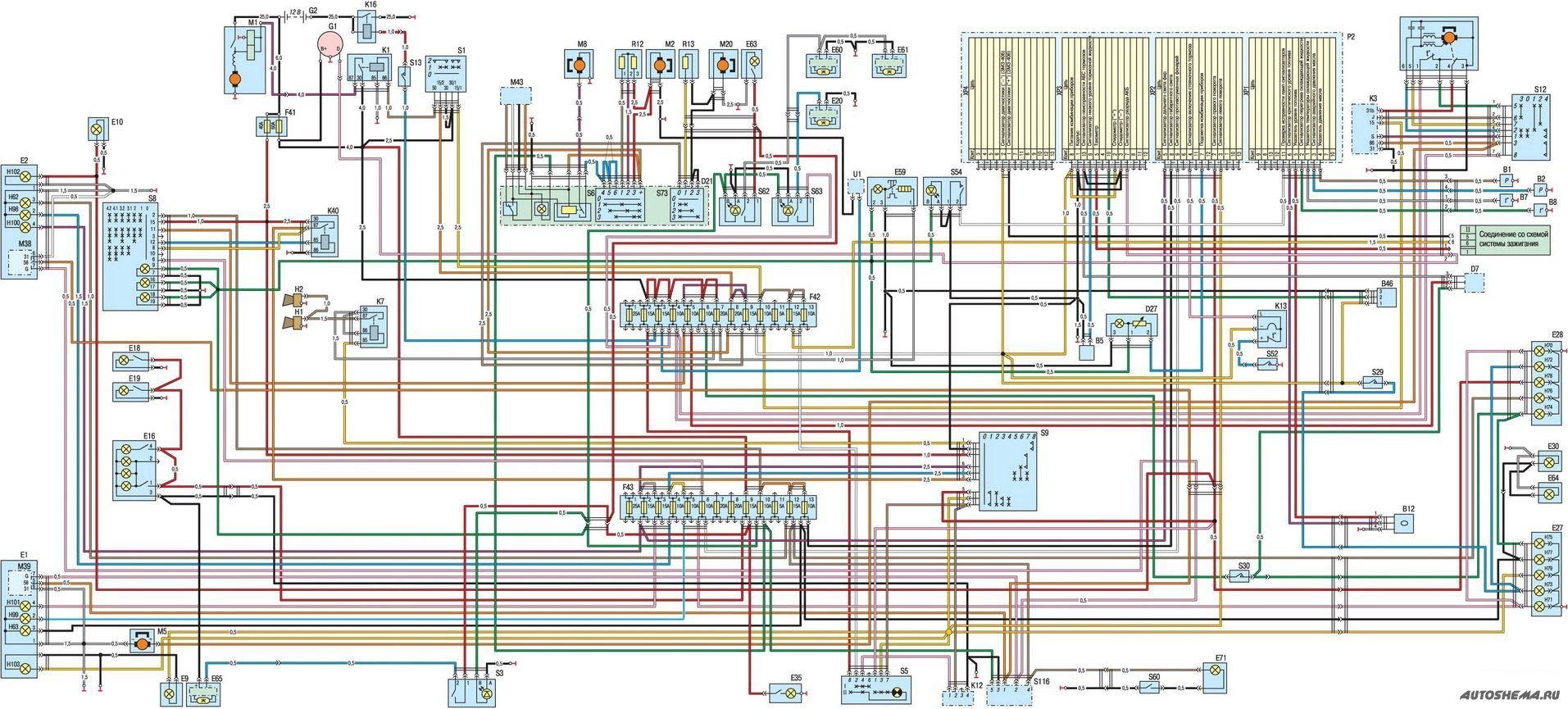

Каждый автомобиль оснащается электрической схемой, на которой отмечается все устройства и оборудование, использующееся в машине, а также цепи соединений. Работоспособность проводки очень важна для любого транспортного средства, поскольку ее повреждение может значительно усложнить эксплуатацию авто. Какие элементы включает в себя электросхема Газель, какие неисправности для нее характерны? Ответы на эти и другие вопросы ищите ниже.

Что нужно для переделки

Если модернизировать – то по полной, включая и инжектор, а для этого следует присмотреться к газо-баллонному оборудованию Digitronic. Данное ГБО хвалят многие, и оно может быть установлено на Газель.

Об экономном расходе автомобиля с ГБО знают многие

Но есть один существенный нюанс — для оснащения машины Диджитроником нужен инжекторный двигатель, «заточенный» под нормы токсичности Евро-2.

Да и потом, переделки под инжектор на этом не закончатся, ведь понадобятся следующее узлы и детали:

  • Инжекторная проводка на Газель — 406 двигатель ее не имеет, не говоря уже про блок управления;
  • Система впуска, включая сам коллектор с рампой форсунок, датчик положения дроссельной заслонки, дроссельным патрубок, регулятор холостого хода и регулятор дополнительного воздуха, соединительные трубки и патрубки;

На фото – схема электрооборудования бензиновой версии ЗМЗ 406

Обратите внимание! Проводка Газель 406 доступна и на разборках. Но гарантировать ее работоспособность и безотказность нельзя.

  • Инжекторные распредвалы. Данный пункт спорный, поскольку на автомобиле вполне можно оставить и карбюраторные. Основное отличие между ними – высота подъема, что сказывается на мощности;
  • Электробензонасос вместе с фильтром тонкой очистки топлива;
  • Датчик массового расхода воздуха с соединительными патрубками;
  • Корпус воздушного фильтра вместе с кронштейном;
  • Электрический вентилятор (но не обязательно).

Общие сведения

Схема электропроводки в автомобиле ГАЗ с двигателем карбюратор или инжектор состоит из множества компонентов.

И неважно, будь то Газель 402, 405, 406, 3302, 2705, Бизнес или Евро, схема электрооборудования будет включать в себя такие подсистемы:

  1. Система зажигания. Этот узел состоит из разных компонентов, основными являются распределительное устройство, свечи, а также , передающие заряд. От работоспособности этой системы зависит функциональность двигателя и его работа в принципе.
  2. Оптическая система. В нее входят все внешние фары, начиная от габаритов и заканчивая стоп-сигналами и противотуманками.
  3. Освещение в салоне авто, в том числе на приборной панели.
  4. Электронная (в зависимости от модели авто).
  5. Система стеклоочистки, включающая в себя электродвигатель и .
  6. Топливная система, одним из основных компонентов которой является насос.
  7. и генераторный узел.
  8. Аудиосистема, если имеется, и т.д.

Схема электропроводки газель 3302 406 двигатель карбюратор

Газель, схема электрооборудования автомобиля с двигателем УМЗ-4063

Схема электрооборудования автомобиля с двигателем УМЗ-4063 (панель приборов нового образца): 1 – левый боковой указатель поворота; 2 – левая блок-фара; 3 – правая блок-фара; 4 – правый боковой указатель поворота;5 – стартер; 6 – центральный (основной) блок предохранителей; 7 – реле блок-фар; 8 – центральный переключатель света;9, 10 – плафоны освещения грузового салона (для автофургонов); 11 – плафон освещения передней части кабины; 12 – электродвигатель стеклоомывателя; 13 – плафон освещения задней части кабины (для автомобилей с двумя рядами сидений); 14 – выключатель плафона освещения задней части кабины (для автомобилей с двумя рядами сидений); 15 – плафон платформы (ГАЗ-3302,-33021, -33027); 16 – выключатель зуммера (ГАЗ-3302, -33021, -33027); 17 – зуммер сигнала водителю (ГАЗ-3302, -33021, -33027); 18 – звуковые сигналы; 19 – реле звуковых сигналов; 20 – выключатель зажигания; 21 – реле стартера; 22 – генератор; 23 – аккумуляторная батарея; 24 – выключатель аккумуляторной батареи; 25 – кнопка дистанционного выключателя аккумуляторной батареи; 26 – электропривод крана отопителя; 27 – электродвигатель насоса дополнительного отопителя; 28 – резистор электродвигателя отопителя; 29 – электродвигатель вентилятора отопителя; 30 – панель управления отоплением и вентиляцией (1 – выключатель крана отопителя; 2 – лампа подсветки панели управления отоплением и вентиляцией; 3 – реле; 4 – выключатель электровентилятора основного отопителя; 5 – выключатель электровентилятора и электронасоса дополнительного отопителя); 31 – верхний блок предохранителей (в салоне); 32 – нижний блок предохранителей (в салоне); 33 – подкапотная лампа; 34 – выключатель аварийной световойсигнализации; 35 – радиоприемник; 36 – резистор электродвигателя дополнительного отопителя; 37 – электродвигатель дополнительного отопителя; 38 – выключатель плафонов освещения салона (правая сторона); 39 – выключатель плафона освещения салона (левая сторона); 40 – плафон освещения подножки (для автобусов); 41 – плафоны освещения салона (правая сторона); 42 – плафон освещения салона (левая сторона); 43 – прикуриватель; 44 – выключатель проверки исправности сигнализаторов; 45 – датчик аварийного падения уровня тормозной жидкости; 46 – правый подрулевой переключатель (переключатель указателей поворота и света фар); 47 – реле указателей поворота; 48 – переключатель электрокорректоров фар; 49 – выключатель сигнализатора стояночного тормоза; 50 – реле-прерыватель сигнализатора стояночного тормоза; 51 – регулятор освещения комбинации приборов; 52 – разъем (колодка проводов) для подсоединения системы АБС; 53 – комбинация приборов; 54 – выключатель сигнала торможения; 55 – выключатель плафона освещения вещевого ящика; 56 – плафон освещения вещевого ящика; 57 – датчик указателя уровня топлива; 58 – выключатель сигнализатора блокировки межосевого дифференциала (для автомобилей 4х4); 59 – реле управления стеклоочистителем; 60 – датчик указателя температуры охлаждающей жидкости; 61 – датчик сигнализатора перегрева охлаждающей жидкости; 62 – стеклоочиститель; 63 – датчик указателя давления масла; 64 – датчик сигнализатора аварийного давления масла; 65 – правый подрулевой переключатель (выключатель звукового сигнала и стеклоочистителя); 66 – датчик скорости; 67 – выключатель ламп света заднего хода; 68 – задний фонарь (правый); 69 – фонари освещения номерного знака; 70 – задний фонарь (левый).

Как определить неисправность?

При появлении неисправностей в работе оборудования в первую очередь нужно проверить целостность предохранительных устройств. Если в схеме проводки происходит замыкание или скачок напряжения, предохранительные элементы первые выходят из строя, защищая основные устройства и электрооборудование, подключенное к определенной цепи. Так как визуальная проверка далеко не всегда эффективна, поиск неполадки следует осуществлять при помощи тестера — мультиметра.

Процедура диагностики заключается в извлечении предохранителей из посадочных мест и дальнейшей проверке гнезд. Если вы выявили вышедший из строя предохранитель, то это не значит, что проверку можно завершать, поскольку замыкание может произойти одновременной в нескольких цепях (автор видео — Denis Legostaev).

Если в проводке авто с карбюраторным или инжекторным двигателем произошло короткое замыкание, то нужно заняться диагностикой состояния цепей. Разумеется, если все предохранители оказались целыми. Перед диагностикой следует отключить массу, непосредственно для проверки понадобится тестер или контрольная лампочка. При использовании лампы один из ее контактов следует подключить к цоколю, а другой — к центральному контакту.

Сама проверка происходит так:

  • сначала ключ в замке зажигания следует выставить в положение I;
  • затем к контактам в гнездах предохранителей нужно по очередь подключить щупы тестера или лампы;
  • в том случае, если лампа не горит, это свидетельствует о том, что на проверяемом участке цепи нет замыканий, если же она загорается, то замыкание было обнаружено.

Еще один немаловажный момент — это диагностика целостности электроцепей. В данном случае принцип поиска довольно простой — для диагностики вам потребуется тот же тестер (подойдет вольтметр или омметр) либо лампа с проводами. Вам необходимо будет подсоединить один из контактов пробника к кузову транспортного средства, а вторым контактом произвести замер питания в соединительных местах между собой и оборудованием.

Лучше всего начинать с середины электроцепи и сначала проверять легкодоступные места. Кроме того, для диагностики обрыва следует понимать, что чаще всего повреждение цепи происходит в местах сгиба проводки. Причем как показывает практика, в жгутах провода очень редко повреждаются.

Еще одна поломка в электроцепи — это плохой контакт в местах соединений, поиск такой неисправности лучше всего осуществлять с использованием тестера — вольтметра.

Есть два метода диагностики:

  1. Один щуп тестера следует подключить к кузову автомобиля, а второй к выводу соединения, измерение напряжения осуществляется в двух сторон. Учтите, что при этом падение напряжения должно составить не больше 0.5 вольт.
  2. Следующий метод — подключите один проводок с контактом на одном конце штекера, а второй — к контакту на другой стороне данного штекера. В том случае, если тестер покажет более 0.5 вольт, это говорит о том, что контакты на штекере следует прочистить (автор видео — канал МЗС TV).

Оригинальное решение

А что если не бегать по магазинам и не тратить время и средства, а приобрести автомобиль-донор под разборку? Например, Волгу 3102 выпуска 1999-2004 годов. Довольно ухоженные авто гаражного хранения нам не нужны из-за высокой цены, лучше ориентироваться на бюджет переделки, подбирая доступные варианты.

Донорский автомобиль еще можно купить у первых владельцев по сходной цене

Важно! Поскольку нас интересует электрическая часть, то вполне допустимо приобрести авто с дефектами. И хотя мы не все возьмем, модернизируя Газель 406 – электропроводка с Волги должна быть идеальной. Уделите ее осмотру максимум внимания.

Реальный случай

Недолгие поиски оказались удачными – в нашем распоряжении оказался хороший автомобиль 2002 года. Цена вопроса – 12500 рублей. А поскольку вся Волга 3102 нам не нужна, а лишь ее инжекторная электропроводка — Газель 406 ведь на бензине, то машина-донор была подвергнута разборке и распродаже.

Справочно: Волговские двигатели используются многими отечественными автопроизводителями. См. нашу статью — электропроводка УАЗ 462 .

За короткий срок удалось реализовать:

  1. Фары за 580 рублей;
  2. Передний и задний бамперы за 700 рублей;
  3. Выручили от сдачи в в чермет самой машины порядка 3600.

В то же время себе оставили все требуемые для переделки запчасти, и узлы:

  1. собственно сам мотор;
  2. коробку передач;
  3. понравились сиденья,
  4. электростеклоподъемники передних дверей;
  5. стеклоочистители и мотор печки;
  6. всевозможные мелочи, типа винтиков, хомутиков, патрубков и шлангов.

И, конечно же, волговская схема проводки — Газель на мотор 406 она подойдет с небольшими переделками разъемов подключения.

При прокладке волговской проводки можно руководствоваться данной схемой

Возможные неполадки проводки и методы их устранения

Какие неисправности наиболее характерны для электрической схемы Газелей 4216, 2003, 2705 и других моделей:

  1. Повреждение проводки. Если повреждение несерьезное, то такую проблему можно решить путем дополнительной изоляции цепи с помощью изоленты. При более значимых повреждениях весь участок цепи лучше заменить.
  2. Выход из строя предохранительного элемента. Неисправности такого плана решаются путем замены поврежденных устройств. Ни в коем случае не используйте самодельные предохранители из куска проволоки или в виде монетки, поскольку это может привести к возгоранию. Единственное, когда это возможно — когда вышел из строя предохранитель, без которого авто не заводится, к примеру, отвечающий за бензонасос, и вам нужно будет только доехать до ближайшего магазина.
  3. Плохой контакт оборудования с электросетью. В таком случае нужно произвести диагностику, подробная инструкция представлена выше. Если плохой контакт обусловлен окислением, то разъем достаточно будет зачистить, но если имеет место перегорание контактов, то их, вероятнее всего, придется менять. При этом учтите, что нужно определить причину, по которой контакт перегорел.
  4. Неполадки в работе системы зажигания. К примеру, это может быть повреждение корпуса распределителя, плохой контакт высоковольтных проводов с трамблером и свечами зажигания. Также автовладелец может столкнуться с неисправностью высоковольтников, в частности, речь идет о пробое изоляции. Такая неполадка приведет к нестабильной работе силового агрегата в целом, решить ее можно путем замены проводов.
  5. Выход из строя или некорректная работа генератора. Этот узел, как известно, предназначен для питания всего электрооборудования авто. Состоит он из множества компонентов, чаще всего изнашиваются щетки, перегорают обмотки, выходит из строя реле напряжения. Также нужно следить за натяжением ремня генератора — он не должен быть перетянут или не дотянут. Повреждения ремня также не допускаются — при их наличии нужно задуматься о скорой замене.

Фотогалерея «Основные неисправности»

Схема электропроводки ГАЗ-3302 и ГАЗ-2705 с двигателями семейства ЗМЗ-406

Схема для более подробного исследования состоит из двух частей.
Отказы электрооборудования объясняются простейшими причинами, такими как коррозия контактов разъемов, выход из строя предохранителя, перегорание плавкой вставки или повреждение реле

Визуально проверьте состояние всех предохранителей, проводки и контактных разъемов цепи перед тем, как приступать к более детальной проверке исправности ее компонентов.

В случае применения для поиска неисправности диагностических приборов тщательно спланируйте (в соответствии с прилагаемыми электрическими схемами), в какие точки контура и в какой последовательности следует подключать прибор для наиболее эффективного выявления неисправности.

В число основных диагностических приборов входят тестер электрических цепей или вольтметр (можно использовать и 12-вольтовую контрольную лампу с комплектом соединительных проводов), индикатор обрыва цепи (пробник), включающий лампу собственный источник питания и комплект соединительных проводов.

Кроме того, всегда следует иметь в автомобиле комплект проводов для пуска двигателя от внешнего источника питания (аккумуляторной батареи другого автомобиля), оборудованных зажимами типа «крокодил».

Как уже было упомянуто, перед тем как приступить к проверке цепи с помощью диагностического оборудования, определите по схемам места его подключения.

Видео «Расположение блоков и крепление проводки в салоне Газели»

Что нужно знать о месте расположения блоков и способе крепления проводки на Газелях — узнайте из ролика ниже (автор видео — канал OrionCars).

Схема электрооборудования коммерческого автомобиля «Газель» может отличаться в первую очередь в зависимости от того, какой . Также отличается электропроводка по типу кузова – например, у задние фонари по-другому расположены, чем у бортового . Соответственно, и провода прокладываются в другом месте, имея другую длину.

Проводка в кабине грузовика ГАЗ 3302

Следует учитывать еще и разные поколения автомобилей по годам выпуска – со временем меняются комбинации приборов, оптика, блок предохранителей и т. п. В электрической схеме меняются штекера, разводка проводов. Поэтому в электрической схеме существует немало модификаций.

Несмотря на множество модификаций, принцип построения электросхемы один и тот же на всех автомобилях. Все потребители электрической энергии питаются от постоянного напряжения 12 Вольт. Масса кузова и силового агрегата является минусовым проводом, схема электрооборудования двухпроводная.

Расположение аккумулятора в Газели

В любой схеме есть следующие элементы:

Различные схемы в зависимости от двигателя

Самыми первыми на «Газель» стали устанавливаться карбюраторные двигатели ЗМЗ 402. Для работы системы зажигания ДВС была необходима подача питания на катушку зажигания, трамблер и коммутатор. Следующим в серию пошел также в карбюраторном исполнении.

Но на нем уже катушки, трамблера и коммутатора не было, вместо них устанавливался электронный блок управления зажиганием.

Позднее «Газели» стали комплектоваться инжекторным двигателем ЗМЗ 405, у которого вместо карбюратора была система распределенного впрыска.

Так выглядит двигатель ЗМЗ 405

Электропроводка двигателя на этом моторе уже совсем другая – блок управления стал общим и на систему зажигания, и на распределенный впрыск. имеют свою электрическую схему, и она разная в зависимости от типа устанавливаемого ДВС: Cummins или УМЗ-А274. Новым мотором объемом 2,7 л «Газель некст» стала комплектоваться с конца 2014 года.

Микропроцессорная система управления двигателем 406

— управляет электропитанием топливного насоса;

— управляет подачей бензина во впускной трубопровод каждого цилиндра в соответствии с циклами рабочего процесса двигателя;

— обеспечивает искру на свечах и корректирует угол опережения зажигания, гарантируя бездетонационную работу двигателя;

— управляет подачей воздуха в момент пуска.

Система состоит из электронного блока управления, комплекта датчиков, исполнительных устройств и соединительных проводов с разъемами.

Электронный блок управления — это специализированный компьютер, принимающий сигналы от датчиков и управляющий исполнительными элементами системы.

Схема комплексной системы управления работой двигателя

Микропроцессор блока управления по программе, введенной в память блока, и на основе данных, полученных от датчиков, рассчитывает необходимые параметры сигналов для исполнительных устройств.

Согласующие элементы блока управления передают эти сигналы исполнительным устройствам системы.

Датчики системы управления: синхронизации, положения распределительного вала, детонации, расхода воздуха, положения дроссельной заслонки, температуры охлаждающей жидкости и воздуха во впускном трубопроводе.

Исполнительные устройства: электромагнитные форсунки, катушки зажигания, регулятор добавочного воздуха, контрольная лампа сигнализатора, реле электробензонасоса и разгрузочное реле.

В случае выхода из строя датчика положения дроссельной заслонки, датчика массового расхода воздуха или датчика детонации, система переходит на резервный режим работы, который позволяет доехать до места ремонта.

О переходе на резервный режим система информирует водителя включением лампы сигнализатора КМСУД на панели приборов.

Работа двигателя в таком режиме не оказывает негативного влияния на его состояние, однако затрудняется пуск, ухудшается приемистость, повышается расход топлива и токсичность отработавших газов.

Электронный блок управления двигателем

Информация о настройках системы управления и неисправностях сохраняется в памяти блока и может быть считана через диагностический разъем.

При отключении аккумуляторной батареи информация о неисправностях стирается. Это не оказывает влияния на работу двигателя в дальнейшем, но может привести к временному ухудшению его эксплуатационных свойств.

Блок управления МИКАС 5.4 изготовлен на базе микропроцессора SАB80С517А фирмы SIEMENS.

Программное обеспечение хранится в постоянном запоминающем устройстве (ПЗУ, ROM) емкостью 32 Кбайт и оперативном запоминающем устройстве (03У).

На автомобили с двигателем ЗМЗ-4062, выпущенные до мая 1997 г., устанавливали блоки управления МИКАС 5.4 201.3763.001, в которых установлена микросхема ПЗУ 201.001.

С августа 1998 г. автомобили комплектуются блоками МИКАС 5.4 201.3763.003, в которых установлена микросхема ПЗУ 201.003, управляющая электровентилятором и компрессором кондиционера.

Блок управления диагностирует цепи датчиков и исполнительных устройств, а также проверяет исправность собственной схемы.

При обнаружении неисправности блок включает лампу сигнализатора КМСУЛ.

Система диагностики блока управления имеет несколько режимов работы.

При включенном зажигании электронный блок управления постоянно контролирует большинство входящих и выходящих сигналов.

О неисправностях, которые появляются и исчезают, блок информирует коротким (около 0,5 с) включением лампы сигнализатора.

При этом коды неисправностей, появляющиеся чаще одного раза в две минуты, заносятся в память электронного блока.

Коды неисправностей, которые не появятся в течение двух часов, будут стерты из памяти.

О неисправности, которая постоянно присутствует в системе, информирует постоянно горящая лампа сигнализатора.

Режим вывода диагностической информации

В этом режиме электронный блок с помощью лампы сигнализатора отображает коды неисправностей, зафиксированные и сохраненные в памяти.

Каждой неисправности соответствует двух- или трехзначный световой код.

Каждой цифре кода соответствует серия коротких (по 0,5 с) вспышек лампы. Между сериями следует пауза (около 1,5 с).

После того, как все цифры одного кода переданы (2 или 3 серии вспышек, в зависимости от того, двух- или трехзначный код) следует длинная (около 4 с) пауза.

Например: неисправность под кодом «131» будет передана в такой последовательности: одно короткое включение, короткая пауза, три коротких включения, короткая пауза, одно короткое включение, длинная пауза.

Код каждой неисправности повторяется трижды.

Режим работы с диагностическим оборудованием

Для более полной проверки системы управления двигателем к диагностическому разъему подключают специальный тестер 08Т-2.

Такую работу могут провести только специалисты, располагающие необходимым оборудованием.

Режим удаления кодов неисправностей

Коды неисправностей стираются из памяти при отключении аккумуляторной батареи.

Источник

Оцените статью
REMNABOR
Adblock
detector
