Схема принципиальная ТЕРМОРЕГУЛЯТОРЫ ДЛЯ ИНКУБАТОРА НА КОМПАРАТОРАХ К554СА3

Терморегуляторы предназначены для поддержания температуры в малогабаритных инкубаторах. На Рис 1с и Рис 4с изображены схемы с защитой от внезапного пропадания сетевого напряжения, и тем самым исключают порчу продукта. Это достаточно актуально для сельской местности. Они так же развязаны от сетевого напряжения трансформаторами и исключают случайного поражения током, кроме второго нагревателя по Рис1с который необходимо тщательно изолировать.
Пороговые устройства во всех четырех схемах выполнены одинаково и представляют собой термочувствительный мост. При нагреве терморезистора происходит разбалансировка моста и выключение нагревателя. Питание моста и компаратора осуществляется во всех схемах стабилизированным напряжением с микросхемы КР142ЕН5А. А вот выходные узлы во всех устройствах выполнены по разному и мы их
рассмотрим отдельно.
У микросхемы К554СА3 имеется два выхода. Вывод 9 это коллекторный выход, а вывод 2 эмитерный. По схеме Рис1с 9 ножка (D1) подключена к +5 вольтам, на выходе 2 (D1) появляется положительный уровень в том случае когда температура в камере станет ниже той что была установлена на задатчике, и тем самым через транзисторный ключ VT1 включит реле К1. Если сетевое напряжение в норме то реле К2 тоже включено. И через контакты К2.2 и К1.2 включатся нагреватели на резисторах R18-R27. Если напряжение пропадает то схема запитывается через диод VD8 с аккумулятора, а реле К2 обесточится и переключит контактами К2.1 напряжение 12В с аккумулятора на нагреватели R8-R17. Размещение деталей а также чертежи печатной платы расположены на Рис1п соответственно.


На рисунке 2с вывод 2 компаратора соединен с общим проводом и при рассогласовании моста на 9 выводе появляется нулевой уровень. Тем самым включатся светодиод HL1 и оптодинистор VS2 которые в свою очередь включат через тиристор VS2 нагреватель R10-R19. Схема запитана через однополупериодный выпрямитель VD1.VD2 и гасящий конденсатор C1. Светодиод HL1 индицирует включение нагревателя. Схема хороша тем что возможно управлять симистором или двумя тиристорами включенными встречно параллельно добавив всего лишь один оптодинистор. Ножки 2,3 соединяются последовательно, а 1,4 встречно параллельно. Размещение деталей а также чертежи печатной платы расположены на Рис2п.


На Рис3с ножка 9 компаратора D2 запитана пульсирующим напряжением с однополупериодного выпрямителя поэтому в момент разбалансировки моста на 2 ножке компаратора появляются фазовые импульсы позволяющие непосредственно управлять тиристором без дополнительных синхронизирующих устройств. Ток протекающий через микросхему не превышает ее допустимые параметры. Диод VD4 необходим для развязки пульсирующего и отфильтрованного напряжения. Светодиод HL1 индицирует включение нагревателя. Размещение деталей а также чертежи печатной платы расположены на Рис3п.


И наконец схема Рис4с полностью развязана от сети. Управление с компаратора аналогично как на Рис1с. Нагреватель включается транзисторным ключом VT1,VT2. Недостатком является некоторый нагрев транзистора VT2 и диодовVD4-VD8, а так же большие габариты трансформатора. Поэтому ее имеет смысл применять в случае если у вас уже имеется зарядное устройство для аккумулятора. И если оно не стабилизировано и построено по мостовой схеме то можно применить вместо транзисторного ключа тиристорный или симисторный по аналогии с Рис3с. При применении симистора вместо светодиода HL1 необходимо установить резистор который будет ограничивать ток через микросхему не более 50 ма.


Детали: Реле К1 типа РЭС6 паспорт РФ0.452.115, Реле К2 типа РЭС22 паспорт 023-0502. Трансформатор Т1 (Рис1с) малогабаритный от калькулятора с перемотанной вторичной обмоткой, провод ПЭВ-2 диаметром 0,3, выпрямленное напряжение под нагрузкой должно быть на 2-3 вольта больше чем на аккумуляторе. Вместо КР142ЕН5А возможно применить практически любой стабилизатор на напряжение 5-6 вольт. Вместо КУ201К — КУ201Л, КУ202К,Л,М,Н. Вместо КД105 любые с допустимым током 150-300 ма., Д814Д на Д814Г. Терморезистор типа СТ1-17, возможно применить резисторы 2,2-4,7 Ком., важно чтобы мост был сбалансирован около той температуры которую необходимо поддерживать. На схемах номинал терморезистора указан 1,5 Ком измерен при комнатной температуре. Переменный резистор типа СП3-4а. Электролитические емкости К50-35. Конденсатор С1 (Рис2, Рис3) типа К73-17 на 400 вольт. Транзисторы КТ819 и диоды КД213 необходимо установить на небольшие радиаторы. Аккумулятор автомобильный 12вольт 55 АЧ.
Конструкция: Инкубатор представляет собой пенопластовую коробку размерами 600х600х300. В днище которой насверлены отверстия диаметром 6-10мм., и выдавлены канавки, в которые заливается вода для поддержания необходимой влажности. На днище устанавливается металлическая решетка на которую выкладываются яйца. В крышке корпуса делается отверстие для установки спиртового термометра. Устанавливается терморезистор, а также нагревательный элемент состоящий из резисторов типа МЛТ-2. Для снижения инерционности нагревателя возможно применение 0,5 ватных резисторов с пересчитанным по закону Ома номиналом, или 20-30 ватных лампочек или тэнов рассчитанных на120 вольт при запитывании через тиристор или на 220 вольт, но тогда мощность нагревателей следует пересчитать.
Советы по выведению: Место расположения инкубатора играет важную роль. Температура в помещении должна быть в пределах 20-25 гр. Цельсия и необходим постоянный приток свежего воздуха. На инкубатор не должны попадать прямые солнечные лучи. Яйца должны быть свежими и плодоспособными. Воздушная камера должна находиться в тупом конце яйца. Возраст яиц не должен превышать 15 дней. Яйца нельзя переохлаждать. Инкубационные яйца мыть не следует. В процессе выведения птенцов яйца должны лежать не скученно и острый конец должен быть слегка обращен в низ. Необходимо переворачивать яйца три раза в день. После переворачивания яиц требуется 1-2 часа на восстановление требуемой температуры, поэтому крутить переменный резистор не надо. Переворачивание яиц необходимо прекратить за три дня до выводка. Перед вылуплением температура слегка повышается за счет тепла выделяемого самими яйцами, по этому ее следует уменьшить на 0,5 гр. Цельсия. Если птенцы вылупятся на день раньше срока, то температуру следует уменьшить на 0,5 гр., если на день позже то увеличить на 0,5 гр. Перед тем как будут выложены яйца необходимо выставить температуру при помощи переменного резистора.
Для различных типов яиц время инкубации приводится в таблице 1.

Поделись с друзьями в социальных сетях

Источник

554са3 схема включения с однополярным питанием

В 14 раз выросло количество россиян на MediaTek Labs ? проекте по созданию устройств «интернета вещей» и «носимых гаджетов»

Сравнив статистику посещения сайта за два месяца (ноябрь и декабрь 2014 года), в MediaTek выяснили, что число посетителей ресурса из России увеличилось в 10 раз, а из Украины ? в 12. Таким образом, доля русскоговорящих разработчиков с аккаунтами на labs.mediatek.com превысила одну десятую от общего количества зарегистрированных на MediaTek Labs пользователей.

Новое поколение Джобсов или как MediaTek создал свой маленький «Кикстартер»

Амбициозная цель компании MediaTek — сформировать сообщество разработчиков гаджетов из специалистов по всему миру и помочь им реализовать свои идеи в готовые прототипы. Уже сейчас для этого есть все возможности, от мини-сообществ, в которых можно посмотреть чужие проекты до прямых контактов с настоящими производителями электроники. Начать проектировать гаджеты может любой талантливый разработчик — порог входа очень низкий.

Семинар и тренинг «ФеST-TIваль инноваций: MAXIMум решений!» (14-15.10.2013, Новосибирск)

Компания Компэл, приглашает вас принять участие в семинаре и тренинге ?ФеST-TIваль инноваций: MAXIMум решений. который пройдет 14 и 15 октября в Новосибирске.

Популярные материалы

Комментарии

люди куплю транзистар кт 827А 0688759652

как молоды мы были и как быстро пробежали годы кулотино самое счастливое мое время

Светодиод — это диод который излучает свет. А если диод имеет ИК излучение, то это ИК диод, а не «ИК светодиод» и «Светодиод инфракрасный», как указано на сайте.

Подскажите 2т963а-2 гарантийный срок

Реклама

Микросхемы изготовлены по биполярной технологии и представляют собой компаратор напряжения. Благодаря малым входным токам и большому коэффициенту усиления могут подключаться к высокоомным датчикам, использоваться в прецизионных преобразователях сигналов, генераторах импульсов. Предусмотрена возможность совместной работы с ЭСЛ-, ТТЛ- и МОП- схемами, для чего напряжение питания на коллектор выходного транзистора подается от внешнего источника в зависмости от типа логики. Корпус типа 201.14-1, масса не более 1 г.

не более 6 мА
не более 7,5 мА не более 5 мА

1 Номинальное напряжение питания
Ucc1
Ucc2
15 В +10%
-15 В +10%
2 Напряжение смещения нуля
К554СА3А
К554СА3Б
не более 6 мВ
не более 7,5 мВ
3 Остаточное напряжение не более 1,5 В
4 Ток потребления
от источника питания Ucc1
К554СА3А
К554СА3Б
от источника питания Ucc2
5 Средний входной ток
К554СА3А
К554СА3Б
не более 100 нА
не более 250 нА
6 Разность входных токов
К554СА3А
К554СА3Б
не более 10 нА
не более 50 мкА
7 Время задержки выключения не более 300 нс
8 Коэффициент усиления напряжения не менее 1,5 . 10 5
1 Напряжение питания
Ucc1
Ucc2
13,5. 16,5 В
-13,5. -16,5 В
2 Значение статического потенциала 200 В
3 Максимальное входное дифференциальное 30 В
4 Синфазное входное напряжение +15 В
5 Температура окружающей среды -45. +85 °C

Зарубежные аналоги

Интегральные микросхемы и их зарубежные аналоги: Справочник. Том 2./А. В. Нефедов. — М.:ИП РадиоСофт, 1999г. — 640с.:ил.

Отечественные микросхемы и зарубежные аналоги Справочник. Перельман Б.Л.,Шевелев В.И. «НТЦ Микротех», 1998г.,376 с. — ISBN-5-85823-006-7

Источник

Аналоговые компараторы

Название компараторы произошло от латинского compare – сравнивать. На этом принципе работают приборы, в которых измерение производится методом сравнения с эталоном. Например, равноплечие весы или потенциометры электроизмерительные.

По принципу действия различают электрические, пневматические, оптические и даже механические компараторы. Последние применяются для поверки концевых мер длины. Впервые компаратор для проверки концевых мер был применен в Париже Ленуаром в 1792 году, о чем есть статья в энциклопедии Брокгауза и Эфрона.

Этот механический компаратор использовался для проверки эталона в 1м при образовании французской метрической системы. Точность измерения таким компаратором при помощи системы подвижных рычагов достигала 0,0005мм. Для того времени это было очень точно. Но в этой статье мы не будем подробно рассматривать механические и иные компараторы, поскольку наша задача, — компараторы напряжения.

Интегральные компараторы. Принцип действия и разновидности

В настоящее время компараторы используются в основном в интегральном исполнении. Мало кому придет в голову собирать компаратор из дискретных транзисторов. Более того, компараторы используются как составная часть некоторых микросхем.

Например, интегральный таймер NE555 содержит целых два компаратора на входах, чем, собственно, и достигается вся прелесть его работы. Кроме того, многие современные микроконтроллеры также имеют встроенные компараторы. Но, независимо от исполнения, принципы работы компараторов совершенно одинаковы.

Современные компараторы по схеме очень напоминают ОУ. По сути, это тот же операционный усилитель, только без обратной связи и с очень высоким коэффициентом усиления. Компаратор также имеет два входа, — прямой и инверсный (отмечается кружочком или знаком «минус»).

Основная функция компаратора это сравнение двух напряжений, одно из которых образцовое или опорное, а другое собственно измеряемое. Выходной сигнал компаратора может принимать лишь два значения: логический ноль, и логическая же единица, но не может изменяться линейно, как у операционного усилителя.

На выходе компараторов, как правило, имеется выходной транзистор с открытым коллектором и эмиттером. Поэтому его можно подключить либо по схеме с ОЭ, либо эмиттерным повторителем, в зависимости от требований конкретной схемы, что и показано на рисунке 1.

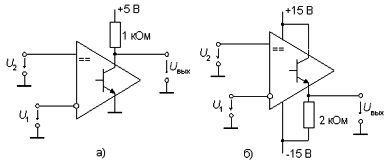

На рисунке 1а показано включение выходного транзистора по схеме с общим эмиттером. В этом случае к выходу каскада возможно подключение ТТЛ и КМОП – логики с напряжением питания +5В. Если же КМОП – логика питается от напряжения 15В, то верхний по схеме вывод резистора 1КОм следует подключить к шине питания +15В.

Когда выходной транзистор подключен по схеме эмиттерного повторителя, как показано на рисунке 1б, напряжение на выходе компаратора будет меняться в пределах +15В…-15В. Однако при таком включении существенно падает быстродействие компаратора, а кроме того входы «меняются» местами, — происходит инверсия входов.

Как проверить компаратор, жив или не жив?

Если в схему показанную на рисунке 1а последовательно с резистором R запаять светодиод, подключив его анодом к источнику питания +5В, а на входы с помощью резисторов подать напряжения, то изменяя эти напряжения хотя бы с помощью переменных резисторов, можно заставить мигать светодиод. В какой последовательности подавать опорное и входное напряжения можно узнать дальше. Пусть такая схема для проверки будет маленьким практическим заданием.

Логика работы компаратора

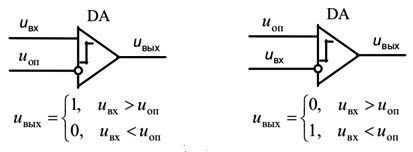

Функциональная схема компаратора показана на рисунке 2.

Рисунок 2. Функциональная схема компаратора

При таком количестве входов и входных сигналов возможны два варианта. В первом случае, показанном в левой части рисунка, опорное напряжение подается на инвертирующий вход, а входное на неинвертирующий. Если при этом входное напряжение превысит опорное, то на выходе компаратора появится высокий уровень (лог. 1). В противном случае будем иметь логический ноль.

Во втором варианте, показанном в правой части рисунка, опорное напряжение подается на прямой вход, а входное на инвертирующий. В этом случае если входное напряжение больше, чем опорное на выходе компаратора логический ноль, в противном случае единица. На рисунке 2 все эти умозаключения показаны в виде математических формул.

Но тут у внимательного читателя может возникнуть справедливый вопрос: «Посмотрите на рисунок 1, сколько там выходов! Так о каком же из них идет речь, какой тут ноль и где здесь единица?» В этом случае речь идет о базе выходного транзистора, считается, что это выход операционного усилителя, на который подаются входные сигналы. А уж выходной транзистор, как было указано в комментарии к рисунку 1, можно включить любым способом.

Некоторые характеристики аналоговых компараторов

При использовании компараторов нужно учитывать их характеристики, которые можно разделить на статические и динамические. Статические параметры компаратора это те, которые определяются в установившемся режиме.

Прежде всего, это пороговая чувствительность компаратора. Она определяется как минимальная разность входных сигналов, при которой на выходе появляется логический сигнал.

Кроме входных и выходных многие компараторы имеют выводы для подачи напряжения смещения Uсм. С помощью этого напряжения осуществляется необходимое смещение передаточной характеристики относительно идеального положения.

Одним из основных параметров компаратора является гистерезис. Объяснить это явление проще всего, используя пример с обычным реле. Пусть рабочее напряжение катушки, например, 12В, тогда именно при нем произойдет срабатывание реле. Если после этого постепенно убавлять напряжение питания катушки, то отпускание реле произойдет, например, при напряжении 7В. Вот эта разница в целых 5В для данного реле и есть гистерезис. Но повторного включения реле, если напряжение так и останется на уровне 7В, не произойдет. Для этого надо напряжение поднять снова до 12В. И вот тогда…

То же самое наблюдается и у компараторов. Предположим, что входное напряжение плавно возрастает относительно опорного (сигналы поданы, как показано в левой части рисунка 2). Как только входное напряжение станет выше опорного (не менее, чем на величину пороговой чувствительности) на выходе компаратора появится логическая единица.

Если входное напряжение теперь станет плавно уменьшаться, то переход из логической единицы в логический ноль произойдет при напряжении на входе несколько ниже опорного. Разница входных напряжений при этих «выше опорного» и «ниже опорного» называется гистерезисом компаратора. Гистерезис компаратора обусловлен наличием в нем положительной обратной связи, которая призвана обеспечить подавление «дребезга» выходного сигнала при переключении компаратора.

Как устроен компаратор

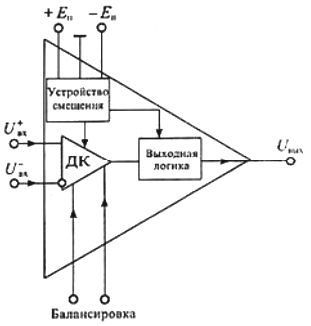

Принципиальная схема на уровне транзисторов достаточно сложна, велика, не очень понятна, да практически и не нужна. Таковы особенности конструкции интегральной схемотехники, кажется, что транзисторы торчат везде, даже, где и не надо. Поэтому лучше рассмотреть упрощенную функциональную схему компаратора, которая показана на рисунке 3.

Рисунок 3. Упрощенная функциональная схема компаратора

На схеме показаны входной дифференциальный каскад (ДК), выходная логика и схема смещения уровней.

Входной ДК осуществляет основное усиление разностного сигнала, а также с помощью устройства смещения позволяет осуществить предпочтительное состояние на выходе, что позволяет выбрать тип логики (ТТЛ, ЭСЛ, КМОП), с которым предстоит работать. Данная настройка осуществляется при помощи подстроечного резистора, подключенного к выводам «балансировка».

Компараторы со стробированием и памятью

Некоторые современные компараторы имеют стробирующий вход: сравнение входных сигналов происходит только в момент подачи соответствующего импульса. Это позволяет сравнивать входные сигналы в тот момент времени, когда это потребуется. Ну, прямо, что душеньке угодно! Упрощенная структурная схема компаратора со стробированием показана на рисунке 4.

Рисунок 4. Упрощенная структурная схема компаратора

Компараторы, показанные на этом рисунке, имеют парафазный выход, как у триггера, — верхний выход прямой, а нижний, отмеченный кружком, естественно, инверсный. Кроме этого здесь также показан стробирующий вход C.

На рисунке 4а стробирование входных сигналов производится по высокому уровню на входе C. При стробировании по низкому уровню, на графическом обозначении у входа C должен быть маленький кружочек (знак инверсии).

На рисунке 4б стробирующий вход C имеет черточку /, что говорит о том, что стробирование происходит по восходящему фронту импульса. В случае стробирования по падающему фронту черточка имеет вот такое направление .

Таким образом, сигнал стробирования есть не что иное, как разрешение сравнения. Результат сравнения может появляться на выходе только во время действия стробирующего импульса. Но некоторые модели компараторов обладают памятью (для этого достаточно всего одного триггера) и запоминают результат сравнения до прихода следующего импульса стробирования.

Длительность импульса стробирования (его фронта) должна быть достаточной для того, чтобы входной сигнал успел пройти через ДК до того, как успеет сработать ячейка памяти. Применение стробирования увеличивает помехозащищенность компаратора, поскольку помеха может изменить состояние компаратора лишь в короткое время стробирующего импульса. Часто компаратор называют одноразрядным АЦП.

Классификация компараторов

По сочетанию параметров компараторы можно разделить на три большие группы. Это компараторы общего применения, быстродействующие и прецизионные. В любительской практике чаще всего используются первые.

Не обладая какими-то сверхъестественными параметрами по быстродействию и усилению, наличием стробирования и памятью, компараторы широкого применения имеют свои привлекательные свойства и особенности. У них низкая потребляемая мощность, способность работать при низком напряжении питания, а также то, что в одном корпусе можно расположить до четырех компараторов. Такая «семья» позволяет в ряде случаев создавать очень полезные устройства. Одно из таких устройств показано на рисунке 5.

Это простейший преобразователь аналогового сигнала в цифровой унитарный код. Такой код с помощью цифрового преобразования можно переделать в двоичный.

Рисунок 5. Схема преобразователя аналогового сигнала в цифровой унитарный код

Схема содержит четыре компаратора K1…K4. Опорное напряжение подано на инвертирующие входы через резистивный делитель. Если сопротивление резисторов одинаковое, то на инвертирующих входах компараторов напряжение составит n*Uоп/4, где n порядковый номер компаратора. Входное напряжение подано на соединенные вместе неинвертирующие входы. В результате сравнения входного напряжения с опорным на выходах компараторов получится унитарный цифровой код входного напряжения.

Более подробно параметры компараторов общего назначения рассмотрим на примере широко распространенного и достаточно доступного компаратора LM311.

Компараторы серии LM311

Напряжения питания и условия работы

Как написано в Data Sheet эти компараторы имеют входные токи, в тысячу раз меньше, чем компараторы серий LM106 или LM170. Кроме того компараторы серии LM311 имеют более широкий диапазон питающих напряжений: от двухполярного ±15В, как у операционных усилителей, до однополярного +5…15В. Такой широкий диапазон питания позволяет использовать компараторы серии LM311 совместно с операционными усилителями, а также с различными сериями логических микросхем: ТТЛ, КМОП, ДТЛ и другими.

Кроме этого компараторы LM311 могут управлять непосредственно лампами и обмотками реле с рабочими напряжениями до 50В и токами не более 50мА. Кроме LM311 есть еще компараторы LM111 и LM211. Различаются эти микросхемы условиями работы, в основном температурой. Диапазон работы LM311 составляет 0°C…+70°C (коммерческий диапазон) LM211 -25°C…+85°C (промышленный), LM311 -55°C…+125°C (военная приемка).

Полными отечественными аналогами компаратора LM311 являются 521СА3, 554СА3 и некоторые другие. При замене не требуется изменения схемы и даже не придется переделывать печатную плату. Следует лишь обратить внимание на то обстоятельство, что компараторы, как и остальные микросхемы, выпускаются в различных корпусах, поэтому при их покупке на это следует обратить максимум внимания, особенно, если эта покупка будет использоваться для ремонта готового аппарата.

На рисунке 7 показана цоколевка (распиновака) компаратора LM311, выполненного в различных корпусах.
