Модули защиты и контроллеры заряд/разряд для Li-ion аккумуляторов

Для начала нужно определиться с терминологией.

Как таковых контроллеров разряда-заряда не существует. Это нонсенс. Нет никакого смысла управлять разрядом. Ток разряда зависит от нагрузки — сколько ей надо, столько она и возьмет. Единственное, что нужно делать при разряде — это следить за напряжением на аккумуляторе, чтобы не допустить его переразряда. Для этого применяют защиту от глубокого разряда.

При этом, отдельно контроллеры заряда не только существуют, но и совершенно необходимы для осуществления процесса зарядки li-ion аккумуляторов. Именно они задают нужный ток, определяют момент окончания заряда, следят за температурой и т.п. Контроллер заряда является неотъемлемой частью любого зарядного устройства для литиевого аккумулятора.

Другими словами, когда говорят о контроллере заряда/разряда, речь идет о встроенной почти во все литий-ионные аккумуляторы защите (PCB- или PCM-модулях). Вот она:

И вот тоже они:

Очевидно, что платы защиты представлены в различных форм-факторах и собраны с применением различных электронных компонентов. В этой статье мы как раз и рассмотрим варианты схем защиты Li-ion аккумуляторов (или, если хотите, контроллеров разряда/заряда).

Контроллеры заряда-разряда

Раз уж это название так хорошо укрепилось в обществе, мы тоже будем его использовать. Начнем, пожалуй, с наиболее распространенного варианта на микросхеме DW01 (Plus).

DW01-Plus

Такая защитная плата для аккумуляторов li-ion встречается в каждом втором аккумуляторе от мобильника. Чтобы до нее добраться, достаточно просто оторвать самоклейку с надписями, которой обклеен аккумулятор.

Сама микросхема DW01 — шестиногая, а два полевых транзистора конструктивно выполнены в одном корпусе в виде 8-ногой сборки.

Вывод 1 и 3 — это управление ключами защиты от разряда (FET1) и перезаряда (FET2) соответственно. Пороговые напряжения: 2.4 и 4.25 Вольта. Вывод 2 — датчик, измеряющий падение напряжения на полевых транзисторах, благодаря чему реализована защита от перегрузки по току. Переходное сопротивление транзисторов выступает в роли измерительного шунта, поэтому порог срабатывания имеет очень большой разброс от изделия к изделию.

Паразитные диоды, встроенные в полевики, позволяют осуществлять заряд аккумулятора, даже если сработала защита от глубокого разряда. И, наоборот, через них идет ток разряда, даже в случае закрытого при перезаряде транзистора FET2.

Вся схема выглядит примерно вот так:

Правая микросхема с маркировкой 8205А — это и есть полевые транзисторы, выполняющие в схеме роль ключей.

S-8241 Series

Фирма SEIKO разработала специализированные микросхемы для защиты литий-ионных и литий-полимерных аккумуляторов от переразряда/перезаряда. Для защиты одной банки применяются интегральные схемы серии S-8241.

Ключи защиты от переразряда и перезаряда срабатывают соответственно при 2.3В и 4.35В. Защита по току включается при падении напряжения на FET1-FET2 равном 200 мВ.

AAT8660 Series

Решение от Advanced Analog Technology — AAT8660 Series.

Пороговые напряжения составляют 2.5 и 4.32 Вольта. Потребление в заблокированном состоянии не превышает 100 нА. Микросхема выпускается в корпусе SOT26 (3х2 мм, 6 выводов).

FS326 Series

Очередная микросхема, используемая в платах защиты одной банки литий-ионного и полимерного аккумулятора — FS326.

В зависимости от буквенного индекса напряжение включения защиты от переразряда составляет от 2.3 до 2.5 Вольт. А верхнее пороговое напряжение, соответственно, — от 4.3 до 4.35В. Подробности смотрите в даташите.

LV51140T

Аналогичная схема протекции литиевых однобаночных аккумуляторов с защитой от переразряда, перезаряда, превышения токов заряда и разряда. Реализована с применением микросхемы LV51140T.

Пороговые напряжения: 2.5 и 4.25 Вольта. Вторая ножка микросхемы — вход детектора перегрузки по току (предельные значения: 0.2В при разряде и -0.7В при зарядке). Вывод 4 не задействован.

R5421N Series

Схемотехническое решение аналогично предыдущим. В рабочем режиме микросхема потребляет около 3 мкА, в режиме блокировки — порядка 0.3 мкА (буква С в обозначении) и 1 мкА (буква F в обозначении).

Серия R5421N содержит несколько модификаций, отличающихся величиной напряжения срабатывания при перезарядке. Подробности приведены в таблице:

Обозначение Порог отключения по перезаряду, В Гистерезис порога перезаряда, мВ Порог отключения по переразряду, В Порог включения перегрузки по току, мВ
R5421N111C 4.250±0.025 200 2.50±0.013 200±30
R5421N112C 4.350±0.025
R5421N151F 4.250±0.025
R5421N152F 4.350±0.025

SA57608

Очередной вариант контроллера заряда/разряда, только уже на микросхеме SA57608.

Напряжения, при которых микросхема отключает банку от внешних цепей, зависят от буквенного индекса. Подробности см. в таблице:

Обозначение Порог отключения по перезаряду, В Гистерезис порога перезаряда, мВ Порог отключения по переразряду, В Порог включения перегрузки по току, мВ
SA57608Y 4.350±0.050 180 2.30±0.070 150±30
SA57608B 4.280±0.025 180 2.30±0.058 75±30
SA57608C 4.295±0.025 150 2.30±0.058 200±30
SA57608D 4.350±0.050 180 2.30±0.070 200±30
SA57608E 4.275±0.025 200 2.30±0.058 100±30
SA57608G 4.280±0.025 200 2.30±0.058 100±30

SA57608 потребляет достаточно большой ток в спящем режиме — порядка 300 мкА, что отличает ее от вышеперечисленных аналогов в худшую сторону (там потребляемые токи порядка долей микроампера).

LC05111CMT

Ну и напоследок предлагаем интересное решение от одного из мировых лидеров по производству электронных компонентов On Semiconductor — контроллер заряда-разряда на микросхеме LC05111CMT.

Решение интересно тем, что ключевые MOSFET’ы встроены в саму микросхему, поэтому из навесных элементов остались только пару резисторов да один конденсатор.

Переходное сопротивление встроенных транзисторов составляет

11 миллиом (0.011 Ом). Максимальный ток заряда/разряда — 10А. Максимальное напряжение между выводами S1 и S2 — 24 Вольта (это важно при объединении аккумуляторов в батареи).

Микросхема выпускается в корпусе WDFN6 2.6×4.0, 0.65P, Dual Flag.

Схема, как и ожидалось, обеспечивает защиту от перезаряда/разряда, от превышения тока в нагрузке и от чрезмерного зарядного тока.

Контроллеры заряда и схемы защиты — в чем разница?

Важно понимать, что модуль защиты и контроллеры заряда — это не одно и то же. Да, их функции в некоторой степени пересекаются, но называть встроенный в аккумулятор модуль защиты контроллером заряда было бы ошибкой. Сейчас поясню в чем разница.

Важнейшая роль любого контроллера заряда заключается в реализации правильного профиля заряда (как правило, это CC/CV — постоянный ток/постоянное напряжение). То есть контроллер заряда должен уметь ограничивать ток зарядки на заданном уровне, тем самым контролируя количество «заливаемой» в батарею энергии в единицу времени. Избыток энергии выделяется в виде тепла, поэтому любой контроллер заряда в процессе работы достаточно сильно разогревается.

По этой причине контроллеры заряда никогда не встраивают в аккумулятор (в отличие от плат защиты). Контроллеры просто являются частью правильного зарядного устройства и не более.

Кроме того, ни одна плата защиты (или модуль защиты, называйте как хотите) не способен ограничивать ток заряда. Плата всего лишь контролирует напряжение на самой банке и в случае выхода его за заранее установленные пределы, размыкает выходные ключи, отключая тем самым банку от внешнего мира. Кстати, защита от КЗ тоже работает по такому же принципу — при коротком замыкании напряжение на банке резко просаживается и срабатывает схема защиты от глубокого разряда.

Путаница между схемами защиты литиевых аккумуляторов и контроллеров заряда возникла из-за схожести порога срабатывания (

4.2В). Только в случае с модулем защиты происходит полное отключение банки от внешних клемм, а в случае с контроллером заряда происходит переключение в режим стабилизации напряжения и постепенного снижения зарядного тока.

Источник

Как происходит работа защиты минимального напряжения?

Защита минимального напряжения (далее по тексту ЗМН) используется совместно с другими системами, контролирующими состояние электросети. Основная задача такой защиты – обеспечить работу ответственного оборудования при кратковременных понижениях напряжения. Узнать, как осуществляется этот процесс, можно прочитав о принципе работы ЗМН, ее устройстве и сфере применения. Всю эту информацию Вы найдете в нашей статье.

Кратко о назначении

Как известно, при снижении напряжения питания асинхронных двигателей уменьшается уровень магнитного потока, а, следовательно, и крутящего момента. При этом увеличивается потребление тока, ведущее к снижению уровня напряжения в электросети, что отражается на работе других устройств, подключенных к ней.

Помимо этого не следует забывать о стартовых токах, образующихся при запуске двигателей. ЗМН производит отключение менее важного оборудования, чтобы обеспечить процесс самозапуска ответственных двигателей, при восстановлении параметров электросети. Если автозапуск ответственных электродвигателей не отвечает нормам ТБ или не предполагается условиями техпроцесса, то реле минимального напряжения устанавливается и на это оборудование.

Когда параметры сети не соответствуют минимальному напряжению, то ЗМН производит отключение оборудования и/или подает соответствующий сигнал системе управления или оператору, это может происходить в следующих случаях:

  • При фазном или межфазном коротком замыкании. В этом случае происходит резкое превышение номинального тока, что провоцирует падение напряжения ниже допустимого уровня. Если срабатывают при этом токовые реле, то произойдет полное исчезновение напряжения.
  • Существенное превышение номинальной мощности, что также приводит к падению в питающих цепях напряжения.

Защита производит отключение питания оборудования, не относящегося к категории высокой важности. Это позволяет произвести нормальный автозапуск ответственных электромашин при высоких пусковых токах, в противном случае может произойти ложное срабатывание релейных защит.

Принцип работы защиты минимального напряжения

Вне зависимости от сферы применения ЗМН, ее принцип действия остается неизменным. Объясним алгоритм работы защиты на примере произвольного объекта, где для производственного процесса используется несколько электродвигателей и подключено оборудование собственных нужд. Допустим, на линии питающей объект произошло КЗ, вызвавшее срабатывание выключателя ввода (токовая защита). После завершения ремонтных работ и восстановления питания происходят следующие действия:

  1. Автозапуск двигателей, что приводит к появлению высоких пусковых токов, и, соответственно, к снижению напряжения в сети.
  2. Контакты реле защиты производят отключение неответственных механизмов, то есть оборудования, не принимающего участие в производственном процессе или простой которого не критичен для технологического цикла. Это приводит к нормализации тока и повышению напряжения до номинального уровня, что позволяет произвести штатный автозапуск основных узлов.

Устройство и схема ЗМН

Самый простой вариант при организации ЗМН можно сделать на одном реле, катушка которого запитана от междуфазного напряжения. Пример такой схемы приводится ниже.

Схема ЗМН на одном реле напряжения

К сожалению, такой вариант исполнения не отличатся высокой надежностью. Если произойдет обрыв цепи напряжения, то последует ложное отключение оборудования системой ЗМН. В связи с этим данная схема защиты применяется для отключения неответственных электродвигателей и оборудования собственных нужд.

Чтобы исключить ложное срабатывание системы ЗМН практикуется применение более сложных схем защиты. В качестве примера приведем одну из них, устанавливаемую на четыре асинхронных двигателя.

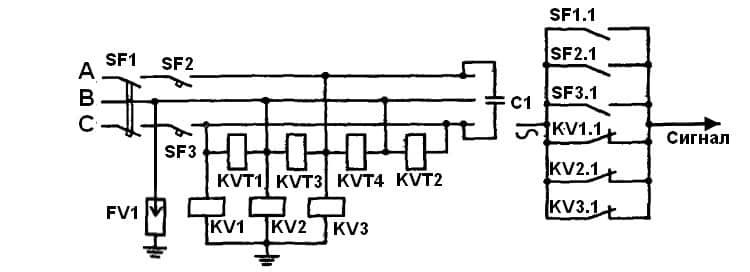

Схема ЗМН для четырех электродвигателей

Как видно из приведенной схемы включения ЗМН обмотки реле KVT1-4 подключаются к междуфазным напряжениям (АВ и ВС). Для повышения надежности защиты и исключения КЗ на землю одна из фаз (в нашем случае В) подключается посредством пробивного предохранителя к заземляющей шине. На фазы А и С устанавливаются однофазные АВ (автоматические выключатели). Причем один из них оборудован электромагнитной защитой, а второй – тепловой.

Рассмотрим, как будет вести себя данное устройство релейной защиты в случаях различных повреждений цепи питания:

  • Фазное КЗ. В данном случае не последует отключение выключателей SF2 и SF3, поскольку цепь питания не обустроена глухим заземлением.
  • Междуфазное КЗ. Если замыкание происходит между фазами В и С, то это вызывает отключение выключателя SF3 по току срабатывания. Цепи обмоток KVT1-2 продолжают быть запитаны от номинального напряжения, поэтому данные реле не срабатывают. Что касается KVT3-4, то они включаются, когда произойдет КЗ. Но, как только сработает SF3, на катушки реле подается фаза А (через емкость С1).

Если произойдет замыкание между другими фазами (АС или АВ), произойдет срабатывание SF2, соответственно, напряжение на обмотки KVT1-2 будет подано через емкость C1 от фазы С, а KVT3-4 не сработают.

Как видим, в данной схеме ложное срабатывание маловероятно, для этого должно произойти замыкание всех трех фаз, что вызовет одновременное срабатывание SF2 и SF3.

Ступени срабатывания ЗМН

На практике применяются двухступенчатые системы защиты. Такой алгоритм работы позволяет разграничить реакцию ЗМН в зависимости от напряжения. Рассмотрим работу степеней срабатывания.

1-ая ступень.

Данная ступень защиты активируется при напряжении 70% от номинальной величины (Uном), временная задержка срабатывания устанавливается в диапазоне 0,5-1,5 сек, что соответствует параметрам токовых отсечек АВ. При срабатывании 1-й ступени защиты производится отключение неответсвенного оборудования.

2-ая ступень.

Ее срабатывание происходит при падении напряжения до 50% от номинала. При таких условиях автозапуск электродвигателей невозможен. Задержка активации 2-й ступени устанавливается в диапазоне 10,0-15,0 сек, после чего производится отключение ответственных двигателей. Такое время устанавливается, чтобы дать возможность автоматике подключить резервный источник питания или снизить оперативные токи путем отключения неответственного оборудования.

Пример двухступенчатой ЗМН

Для наглядности приведем схему простой двухступенчатой защиты и кратко опишем алгоритм ее работы.

Двухступенчатая ЗМН

Как видим из рисунка отключение неответственного оборудования производит реле времени Т1 (установка срабатывания 0,5 — 1,5 сек.). Его питание производится через замкнутые контакторы трех реле V1, включенных на междуфазное напряжение. При падении Uном ниже 70% от номинала, реле T1 (первая ступень) производит включение выключателя неответственного оборудования, чтобы поднять минимальное остаточное напряжение.

Вторая ступень защиты активируется промежуточным реле напряжения V2, обмотка которого рассчитана на отключение при U ≤ 0.5Uном, через промежуток времени, заданный на Т2 (как правило не более 15 секунд). Если за отведенное время не будет подключен резервный ввод (например, пуск схемы АВР электродвигателей) или не произойдет снижение напряжения, будет производиться отключение ответственного оборудования.

Применение

Безусловно, что рассматриваемая нами защита не лишена недостатков (например, в простых схемах наблюдается ложное срабатывание при нулевом токе), тем не менее она доказала свою эффективность во многих сферах производства. Например, ЗМН устанавливается на электростанции, а также распределительные и трансформаторные подстанции. Это позволяет при максимальных токовых нагрузках отключить от шины подстанции третью категорию потребителей.

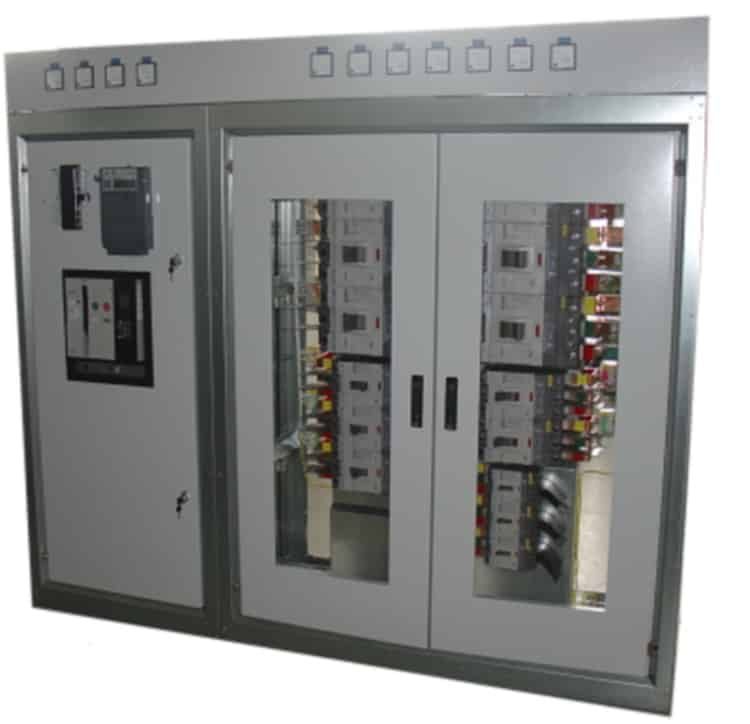

Распределительное устройство с ЗМН

Большим плюсом системы ЗМН является то, что она может использоваться совместно с дистанционной, резервной и дифференциальной защитой, а также с устройством автоматического ввода резерва, трансформаторами тока и т.д. Это существенно расширяет сферу применения.

Расчет уставок ЗМН

Уставки рассчитываются исходя из особенностей технологического процесса. Приведем пример расчета пуска схемы типовой двухступенчатой защиты. Напряжение срабатывания первой ступени рассчитывается по следующей формуле: Uз1 = 0,7 х Uном. То есть, 70% от номинального напряжения. Повышение чувствительности системы путем повышение границы падения напряжения может привести к снижению эффективности из-за ложных срабатываний.

Время задержки срабатывания секционных выключателей устанавливается в пределах 0,5 -1,5 сек.

Расчет срабатывания второй ступени защиты выполняется по формуле: Uз2 = 0,5 х Uном.

Время задержки выбирается в диапазоне 10,0 -15,0 сек.
