6ES7223-1BL32-0XB0 Программируемый контроллер

SIMATIC S7-1200, МОДУЛЬ ДИСКРЕТНОГО ВВОДА-ВЫВОДА SM 1223, 16DI / 16DO, 16DI =24 В, ВХОДЫ SINK/SOURCE, 16DO, ТРАНЗИСТОРНЫЕ ВЫХОДЫ 0,5A

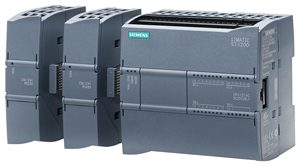

PLC 6ES7223-1BL32-0XB0 — это новое семейство микроконтроллеров Сименс для решения самых разных задач автоматизации малого уровня. Эти контроллеры имеют модульную конструкцию и универсальное назначение. Они способны работать в реальном масштабе времени, могут использоваться для построения относительно простых узлов локальной автоматики или узлов комплексных систем автоматического управления, поддерживающих интенсивный коммуникационный обмен данными через сети Industrial Ethernet/PROFINET, а также PtP (Point-to-Point) соединения. Программируемые контроллеры S7-1200 имеют компактные пластиковые корпуса со степенью защиты IP20, могут монтироваться на стандартную 35 мм профильную шину DIN или на монтажную плату и работают в диапазоне температур от 0 до +50 °C. Они способны обслуживать от 10 до 284 дискретных и от 2 до 51 аналогового канала ввода-вывода. При одинаковых с S7-200 конфигурациях ввода-вывода контроллер S7-1200 занимает на 35% меньший монтажный объем. К центральному процессору (CPU) программируемого контроллера S7-1200 могут быть подключены коммуникационные модули (CM); сигнальные модули (SM) и сигнальные платы (SB) ввода-вывода дискретных и аналоговых сигналов. Совместно с ними используются 4-канальный коммутатор Industrial Ethernet (CSM 1277) и модуль блока питания (PM 1207).

Функциональные особенности 6ES7223-1BL32-0XB0:

Все центральные процессоры обладают высокой производительностью и обеспечивают поддержку широкого набора функций:

  • Программирование на языках LAD и FBD, исчерпывающий набор команд.
  • Высокое быстродействие, время выполнения логической операции не превышает 0.1 мкс.
  • Встроенная загружаемая память объемом до 2 Мбайт, расширяемая картой памяти емкостью до 24 Мбайт.
  • Рабочая память емкостью до 50 Кбайт.
  • Энергонезависимая память емкостью 2 Кбайт для необслуживаемого сохранения данных при перебоях в питании контроллера.
  • Встроенные дискретные входы универсального назначения, позволяющие вводить потенциальные или импульсные сигналы.
  • Встроенные аппаратные часы реального времени с запасом хода при перебоях в питании 240 часов.
  • Встроенные скоростные счетчики с частотой следования входных сигналов до 100 кГц.
  • Встроенные импульсные выходы с частотой следования импульсов до 100 кГц (только в CPU с транзисторными выходами).
  • Поддержка функций ПИД регулирования.
  • Поддержка функций управления перемещением в соответствии с требованиями стандарта PLCopen.
  • Поддержка функций обновления операционной системы.
  • Парольная защита программы пользователя.
  • Свободно программируемые порты для обмена данными с другими устройствами на коммуникационных модулях CM 1241.

Технические характеристики 6ES72231BL320XB0

SIMATIC S7-1200, DIGITAL I/O SM 1223, 16DI / 16DO, 16DI DC 24 V, SINK/SOURCE, 16DO, TRANSISTOR 0.5A
Напряжение питания
Номинальное значение (пост. ток)
24 В пост. тока Да
Допустимый диапазон, нижний предел (пост. ток) 20,4 V
Допустимый диапазон, верхний предел (пост. ток) 28,8 V
Входной ток
из шины на задней стойке 5 В пост. тока, макс. 185 mA
Цифровые входы
из источника напряжения нагрузки L+ (без нагрузки), макс. 4 mA; на канал
Выходное напряжение
Электропитание измерительных преобразователей
есть Да
Рассеиваемая мощность
Нормальная рассеиваемая мощность 4,5 W
Цифровые входы
Число входов 16
по группам для 2
Входная характеристика по IEC 61131, тип 1 Да
Число одновременно включаемых входов
Все монтажные положения
— до 40 °C, макс. 16
горизонтальное монтажное положение
— до 40 °C, макс. 16
— до 50 , макс. 16
вертикальное монтажное положение
— до 40 °C, макс. 16
Входное напряжение
Вид входного напряжения пост. ток
Номинальное значение (пост. ток) 24 V
для сигнала «0» 5 В пост. тока при 1 мА
для сигнала «1» 15 В пост. тока при 2,5 мА
Входной ток
для сигнала «0», макс. (допустимый ток покоя) 1 mA
для сигнала «1», мин. 2,5 mA
для сигнала «1», тип. 4 mA
Задержка на входе (при номинальном значении входного напряжения)
для стандартных входов
— параметрируемое Да; 0,2 мс; 0,4 мс; 0,8 мс; 1,6 мс; 3,2 мс; 6,4 мс и 12,8 мс, выбирается в 4 группах
для входов аварийной сигнализации
— параметрируемое Да
Длина провода
экранированные, макс. 500 m
неэкранированные, макс. 300 m
Цифровые выводы
Вид выходов 16
по группам для 1
Защита от короткого замыкания Нет; предусматривается снаружи
Ограничение индуктивного напряжения отключения L+ (-48 В)
Коммутационная способность выходов
при омической нагрузке, макс. 0,5 A
при ламповой нагрузке, макс. 5 W
Выходное напряжение
Номинальное значение (пост. ток) 24 V
для сигнала «0», макс. 0,1 V; с нагрузкой 10 кОм
для сигнала «1», мин. 20 В пост. тока
Выходной ток
для сигнала «1», номинальное значение 0,5 A
для сигнала «1», диапазон допустимых значений, макс. 0,5 A
для сигнала «0», ток покоя, макс. 10 µA
Задержка на выходе при омической нагрузке
с «0» на «1», макс. 50 µs
с «1» на «0», макс. 200 µs
Суммарный ток выходов (на узел)
горизонтальное монтажное положение
— до 50 , макс. 8 A; Ток на массу
Релейные выходы
Коммутационная способность контактов
— при индуктивной нагрузке, макс. 0,5 A
— при ламповой нагрузке, макс. 5 W
— при омической нагрузке, макс. 0,5 A
Длина провода
экранированные, макс. 500 m
неэкранированные, макс. 150 m
Аварийные сигналы/диагностика/информация о состоянии
Аварийные сигналы
Диагностический сигнал Да
Диагностический светодиодный индикатор
для индикации состояния входов Да
для индикации состояния выходов Да
Индикатор состояния цифрового выхода (зеленый) Да
Индикатор состояния цифрового входа (зеленый) Да
Гальваническая развязка
Гальваническая развязка цифровых вводов
между каналами, в блоках для 2
Гальваническая развязка цифровых выводов
между каналами, в блоках для 1
между каналами и шиной на задней стенке 500 В перем. тока
Степень защиты и класс защиты
Степень защиты согласно EN 60529
IP20 Да
Стандарты, допуски, сертификаты
Маркировка CE Да
Допуск CSA Да
Допуск UL Да
cULus Да
Допуск FM Да
RCM (ранее C-TICK) Да
Окружающие условия
Свободное падение
Макс. высота свободного падения 0,3 m; пять раз, в упаковке к отправке
Температура окружающей среды при эксплуатации
диапазон допустимых значений температуры От -20 до +60 для горизонтального монтажа и от -20 до 50 для вертикального монтажа, влажность воздуха 95%, без конденсации
мин. -20 °C
макс. 60 °C
Допустимое изменение температуры от 5 °C до 55 °C, 3 °C/минута
Температура окружающей среды при хранении/транспортировке
мин. -40 °C
макс. 70 °C
Давление воздуха согласно IEC 60068-2-13
Хранение/транспортировка, мин. 660 hPa
Хранение/транспортировка, макс. 1 080 hPa
Относительная влажность воздуха
диапазон допустимых значений (без конденсации) при 25 °C 95 %
Соединения
Требуемый передний штекер Да
Механические свойства/материалы
Материал корпуса (спереди)
Пластиковый Да
Размеры
Ширина 70 mm
Высота 100 mm
Глубина 75 mm
Массы
Масса, прибл. 310 g
последнее изменение: 20.06.2016
