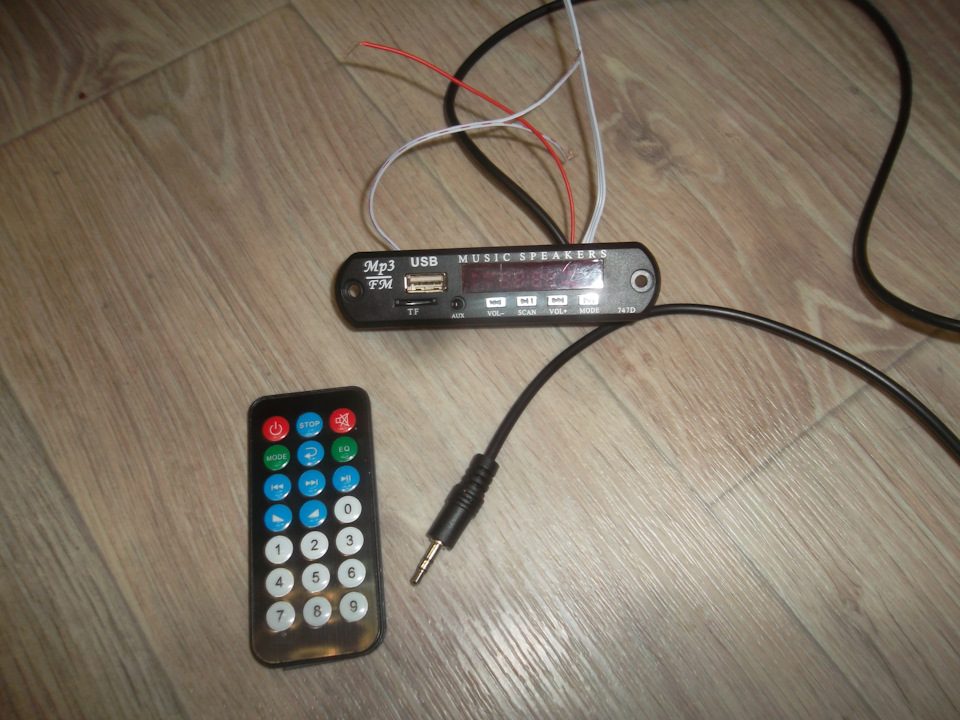

Старенький «Пионер», звук вполне устраивает, менюха легкая, но нет USB входа. Приемник не везде берет, диски начали «скакать».Пришла на помощь так называемая аудио панель- MUSIC SPEAKERS 747D.

Минус : мне досталась с питанием 5 вольт, (есть и на 12 вольт). Выход простой- автозарядник с USB выходом.
Плюсов полно:- полноценный пульт (хотя ни когда в авто не пользуюсь, если не руле).
— звук приличный, думал, что будет хуже в разы. Пробовал FM-модулятор, так он рядом не стоял.
— эквалайзер.
— тюнер, хотя в магнитоле свой приемник очень достойный.

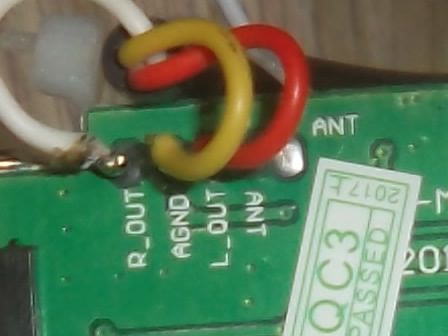

Подключали к магнитоле через AUX ( знакомый припаял с одной стороны проводок на выход у панели, с другой стороны- jack 3.5-в автомагнитолу ).

В инэте много способов подключения, вплоть до врезания в магнитолу. У меня она не зависит от автомагнитолы, можно подключит к любому источнику звука с входом AUX.

Как-то в Инете увидел ролик о небольшом, но очень полезном девайсе, а именно о bluetooth mp3 fm usb модуле, который превращает старую магнитолу, колонки, музыкальный центр и все прочее в довольно современное мультимедиа устройство.

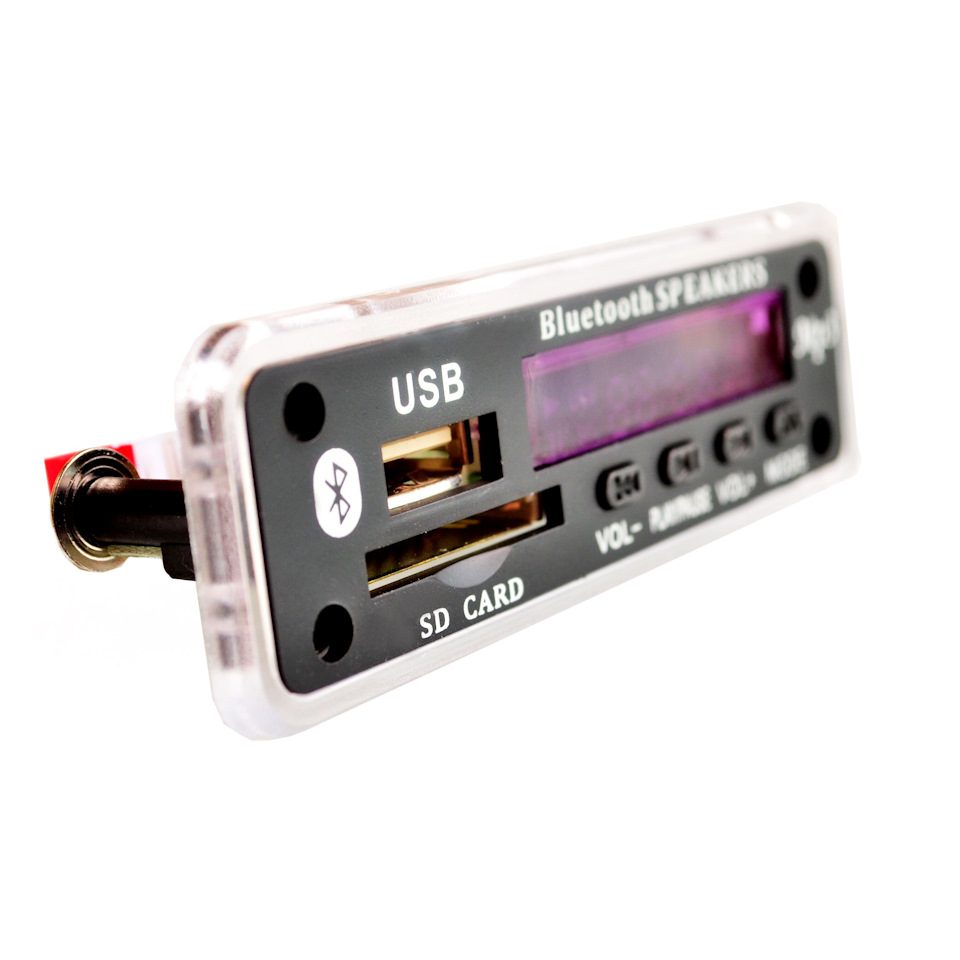

И я реши попробовать заказать это чудо-нанотехнологий с известного каждому сайта. Плюс цена в 244 рубля, однозначно намекает на обязательность покупки.

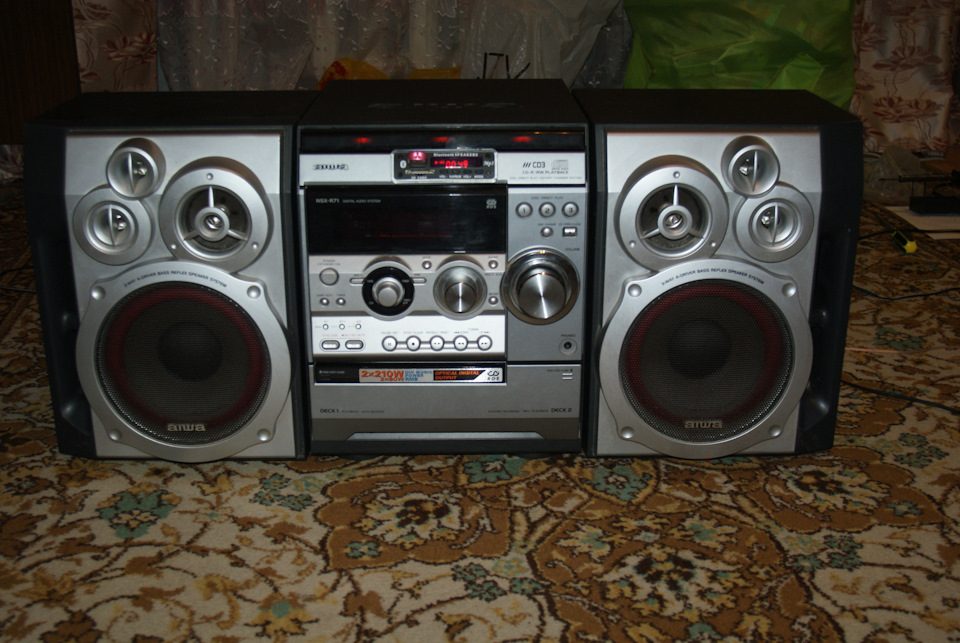

У меня в наличии, дома и в гараже присутствует много старой аудио-техники: магнитола, муз. центр из 2000-х годов, различные колонки он компа.

Самым бесполезным был муз. центр, т.к. проигрыватель CD-дисков в нем сломался где-то лет 7 назад, на деках растянулись пасики и кассеты он не играл. Из всех полезных функций в нем функционировало только радио и AUX. Получился приемник с двумя колонками по 70 Вт.

Поэтому решил, что данный модуль буду внедрять в музыкальный центр, в районе выдвижного CD-лотка.

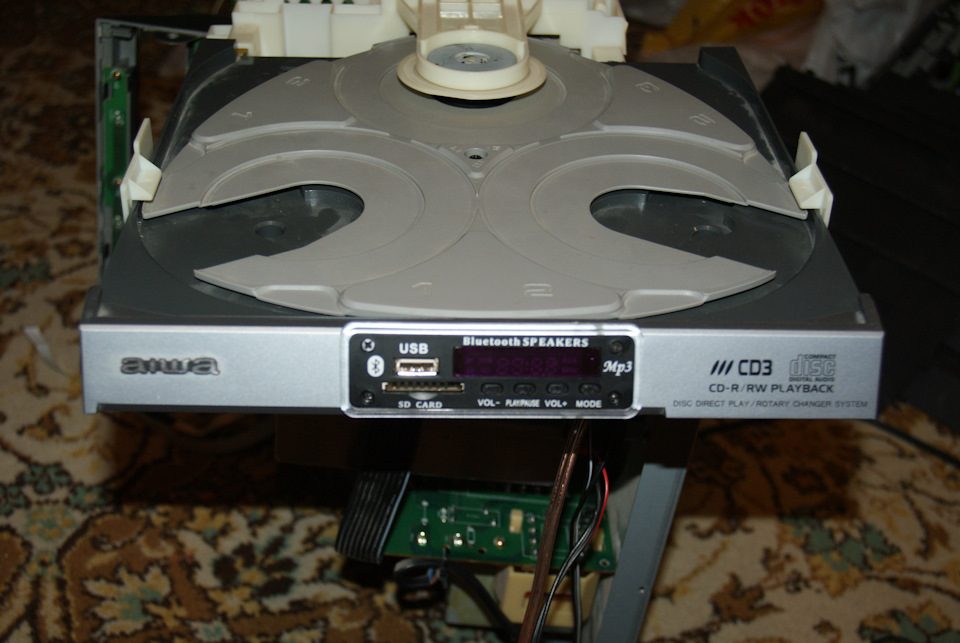

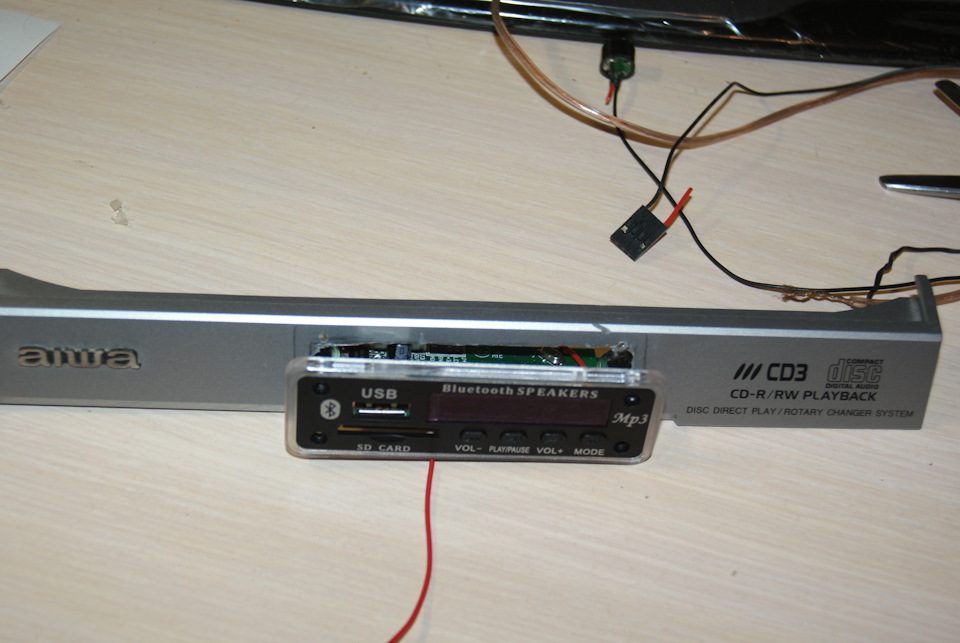

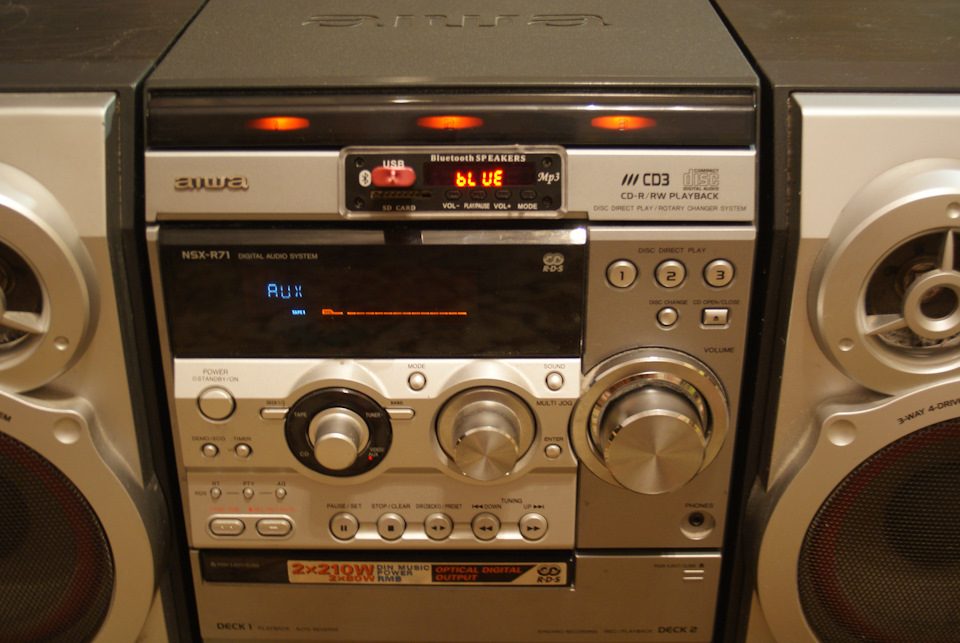

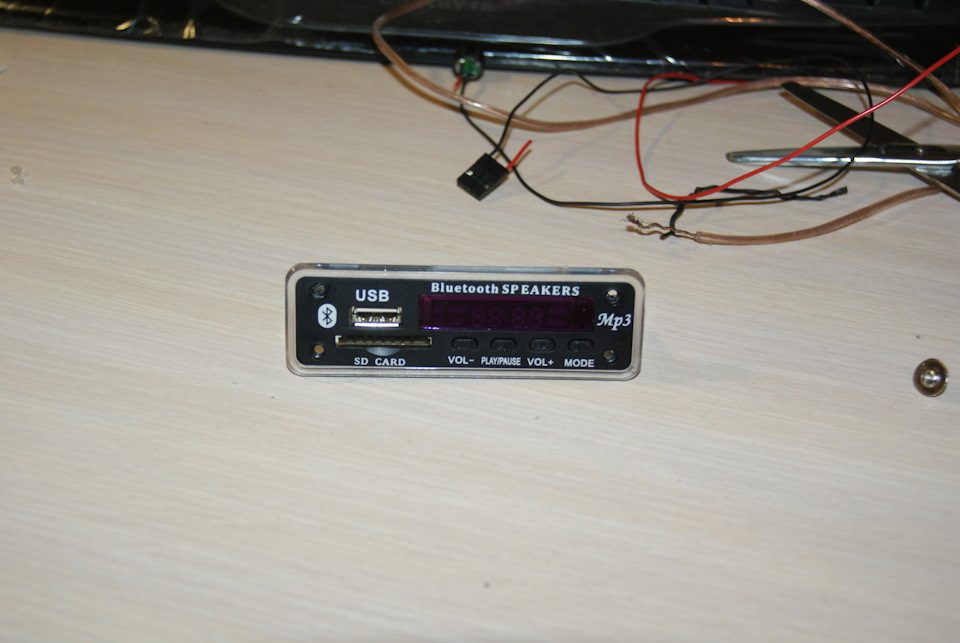

Для этого пришлось немного разобрать центр, вытащить лоток для дисков и врезать туда модуль, места он занимает крайне мало и отлично поместился с фронта лотка:

Далее остается подключить питание на модуль и вывести Audio-out разъемы на вход AUX-центра. Питание модуля осуществляется напряжением от 5 до 12 Вольт. Долго искал на плате центра где бы взять такое напряжение, но все что находилось было в районе 24 вольт, а так как я ни разу не электрик или электронщик (не знаю как правильно), то решил не мучиться, а поставить блок питания от телефона на 5 вольт, подключив его к 220 вольтам блока питания самого центр, а с него уже запитывать модуль bluetooth mp3.

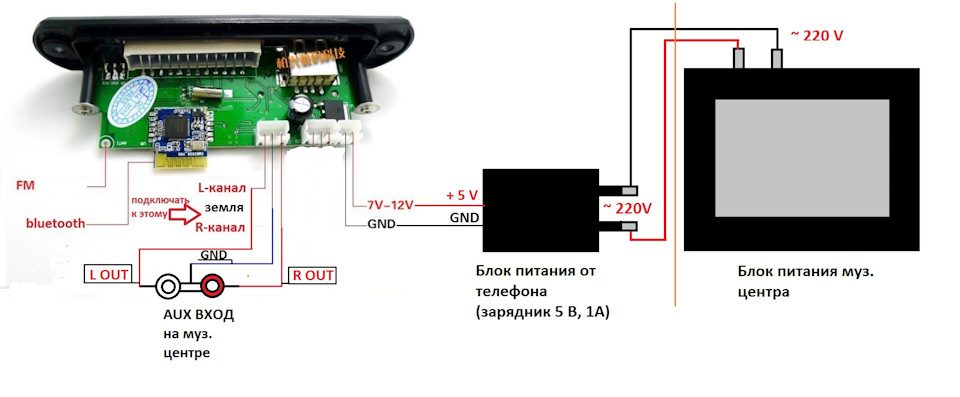

Схема моего подключения выглядит примерно так (как же неудобно рисовать в Paint):

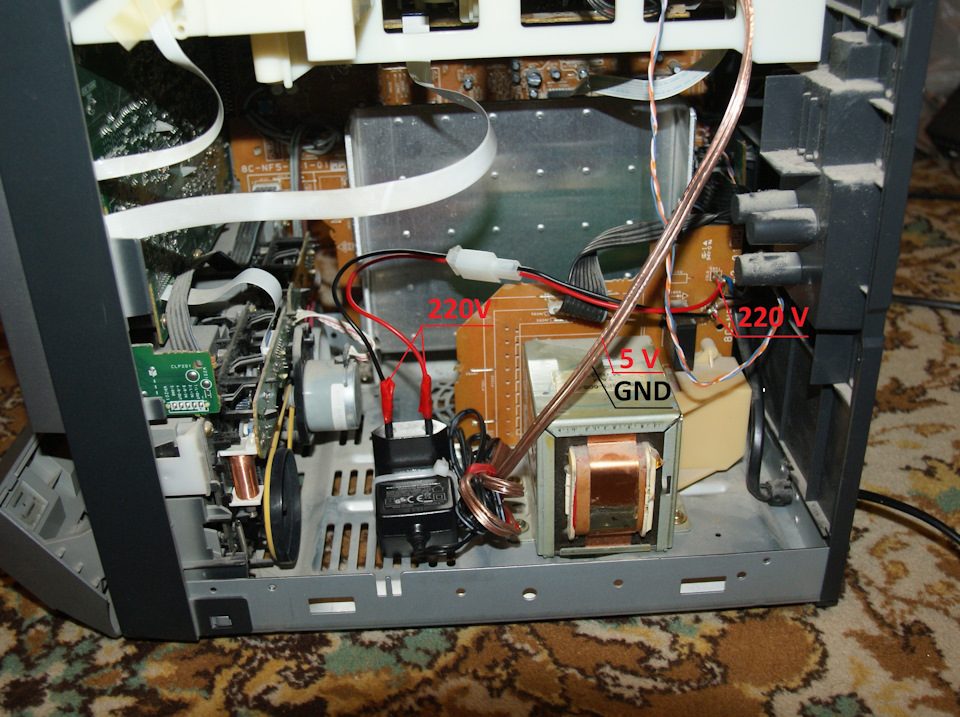

Блок питания от мобилки притянул стяжкой к дну центра, контакты заизолировал и подключил через, разъем папа-мама к блоку питания центра:

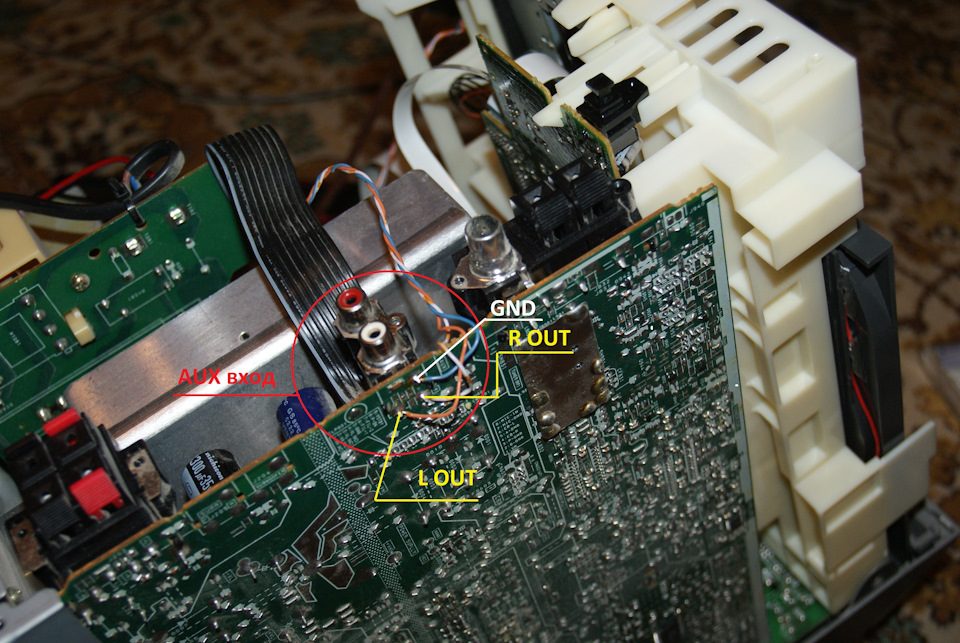

Далее тремя проводками подпоялся к AUX-входу центра, можно было сделать и на тюльпанах, но так ничего не торчит наружу:

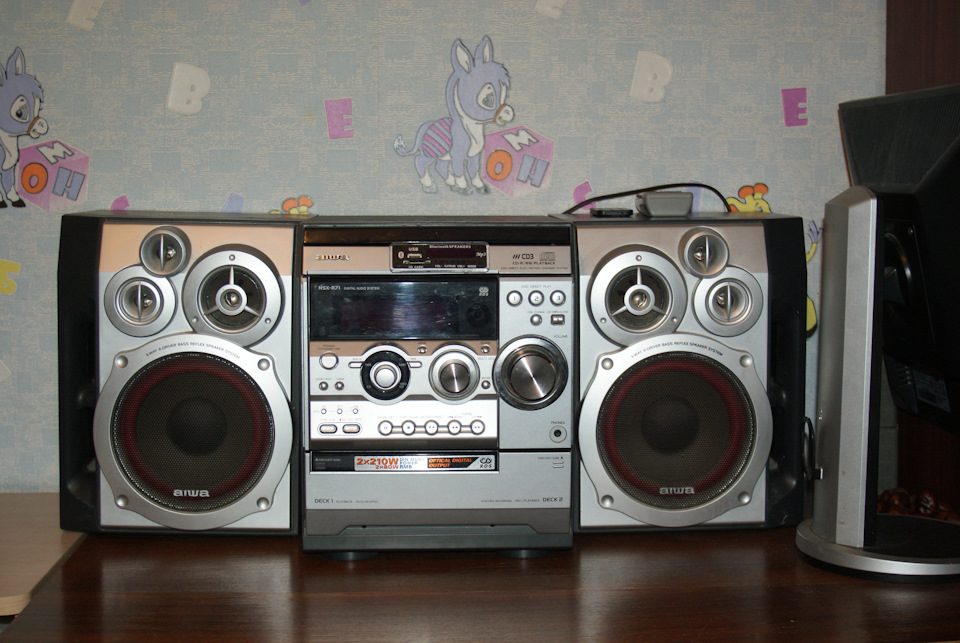

Далее все проверяем на работоспособность и собираем в единое целое:

Процесс включения: включаем центр, выбираем крутилкой или пультом от центра AUX вход, пультом от модуля (маленький цветастый) включаем сам модуль. Выбираем кнопкой MODE по кругу: FM, bluetooth, USB или AUX.

Если использование модуля не нужно, то просто выключаем его, и слушаем радио на самом центре.

Впечатления: USB-флешка играет отлично, распознал флешку на 8 и 16 Гб (FAT 32), bluetooth — отлично, телефон подключился сразу же, треки на телефоне можно перематывать как на самом телефоне, так и пультом от модуля. Встроенное FM-радио поймало только станции с мощным сигналом, работает только автопоиск. Встроенный в модуль AUX не использовал, на плате есть еще гнездо под микрофон — не стал разбираться.

В итоге, отличное устройство, чтобы оживить старую аудиотехнику, буду заказывать еще один модуль и монтировать его в отдельном корпусе с блоком питания и аудиовыходами — будет портативное устройство для подключения к другой технике.

Параметры:

Техническое состояние : исправное

Описание:

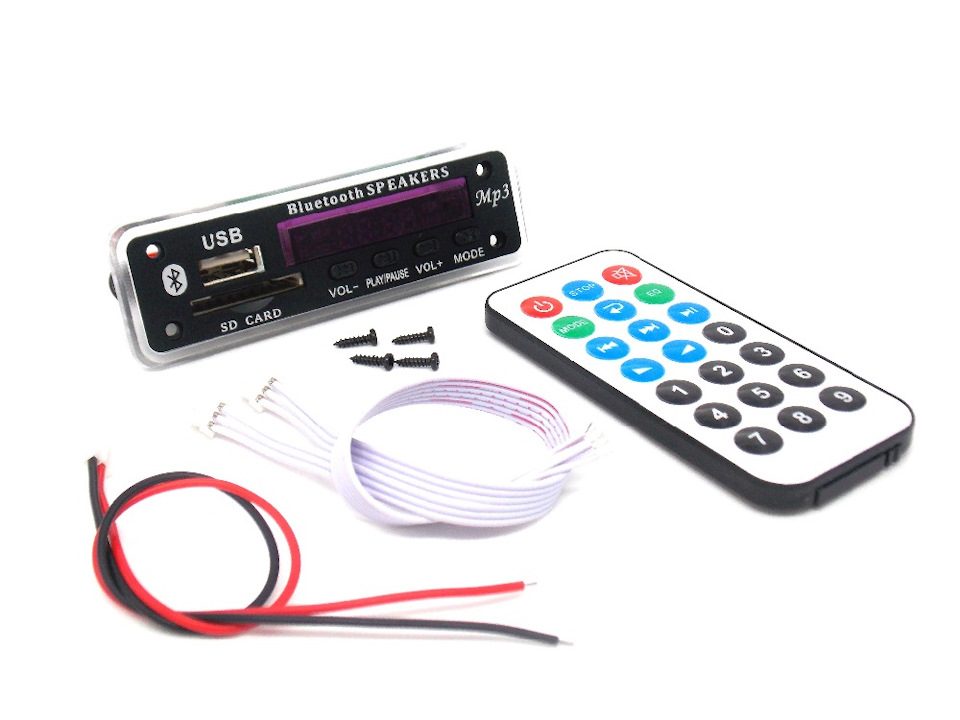

— позволяет беспроблемно встроить его куда угодно, сделав лишь соответствующий вырез и прикрутив
— болтами, которые идут в комплекте

— питание модуля 5-12 Вольт, и подключается разъёмом с двумя проводами (в комплекте)

— линейный вход и выход, так же на разъёме, с тремя проводами (в комплекте)

— есть индикация времени и эквалайзер 4 режима

— дисплей отображает название функций и номера треков и папок, каналы и частоту станций FM и
— время

— пульт дистанционного управления управляет всеми функциями и настройками, батарейка в
— комплекте

— идеален для установки в автомобиль, если у вас имеется усилитель

— имея музыкальный центр, проигрывающий только компакт-диски или кассеты, можно расширить
— функционал этого доисторического устройства

— необходимо только соединить линейный вход с линейным выходом модуля и подвести подходящее
— питание с платы, которое там обязательно имеется

— читает флешки/TF карты до 16 Gb

— можно сразу выбрать номер трека цифрами с пульта

— разъёмы: 1 x USB 2.0, 1 x TF карта слот, 1 x 3.5 мм jack

Тип сделки:
Способы оплаты:
Доставка:

Другие способы/по договоренности по городу: 0 руб. по стране: 0 руб.
Комментарий: Оплата: Банковский перевод,система «Контакт», «Золотая корона», на карту Сбербанка.Другие варианты оплаты дискутирую в «Обсуждение лота» (до окончания торгов по лоту).Наложенный платёж — исключен. Доставка: Прямая доставка покупателю из Гонконга с номером почтового отслеживания предоставленным поставщиком.В среднем срок доставки составляет 20-40 дней, срок доставки полностью зависит от работы почты РФ и влияние сезонного фактора. Стоимость доставки включена в цену лота.

Полноразмерная версия сайта

Copyright © интернет-аукцион auction.ru 2015-2019 Все права защищены
Используя сайт, вы принимаете соглашение

Сайт живет по московскому времени
19.10.2019 11:44:58

Источник

ДОМОСТРОЙСантехника и строительство

Как-то в Инете увидел ролик о небольшом, но очень полезном девайсе, а именно о bluetooth mp3 fm usb модуле, который превращает старую магнитолу, колонки, музыкальный центр и все прочее в довольно современное мультимедиа устройство.

И я реши попробовать заказать это чудо-нанотехнологий с известного каждому сайта. Плюс цена в 244 рубля, однозначно намекает на обязательность покупки.

У меня в наличии, дома и в гараже присутствует много старой аудио-техники: магнитола, муз. центр из 2000-х годов, различные колонки он компа.

Самым бесполезным был муз. центр, т.к. проигрыватель CD-дисков в нем сломался где-то лет 7 назад, на деках растянулись пасики и кассеты он не играл. Из всех полезных функций в нем функционировало только радио и AUX. Получился приемник с двумя колонками по 70 Вт.

Поэтому решил, что данный модуль буду внедрять в музыкальный центр, в районе выдвижного CD-лотка.

Для этого пришлось немного разобрать центр, вытащить лоток для дисков и врезать туда модуль, места он занимает крайне мало и отлично поместился с фронта лотка:

Далее остается подключить питание на модуль и вывести Audio-out разъемы на вход AUX-центра. Питание модуля осуществляется напряжением от 5 до 12 Вольт. Долго искал на плате центра где бы взять такое напряжение, но все что находилось было в районе 24 вольт, а так как я ни разу не электрик или электронщик (не знаю как правильно), то решил не мучиться, а поставить блок питания от телефона на 5 вольт, подключив его к 220 вольтам блока питания самого центр, а с него уже запитывать модуль bluetooth mp3.

Схема моего подключения выглядит примерно так (как же неудобно рисовать в Paint):

Блок питания от мобилки притянул стяжкой к дну центра, контакты заизолировал и подключил через, разъем папа-мама к блоку питания центра:

Далее тремя проводками подпоялся к AUX-входу центра, можно было сделать и на тюльпанах, но так ничего не торчит наружу:

Далее все проверяем на работоспособность и собираем в единое целое:

Процесс включения: включаем центр, выбираем крутилкой или пультом от центра AUX вход, пультом от модуля (маленький цветастый) включаем сам модуль. Выбираем кнопкой MODE по кругу: FM, bluetooth, USB или AUX.

Если использование модуля не нужно, то просто выключаем его, и слушаем радио на самом центре.

Впечатления: USB-флешка играет отлично, распознал флешку на 8 и 16 Гб (FAT 32), bluetooth — отлично, телефон подключился сразу же, треки на телефоне можно перематывать как на самом телефоне, так и пультом от модуля. Встроенное FM-радио поймало только станции с мощным сигналом, работает только автопоиск. Встроенный в модуль AUX не использовал, на плате есть еще гнездо под микрофон — не стал разбираться.

В итоге, отличное устройство, чтобы оживить старую аудиотехнику, буду заказывать еще один модуль и монтировать его в отдельном корпусе с блоком питания и аудиовыходами — будет портативное устройство для подключения к другой технике.

Добрый день, уважаемые читатели! Под катом Вас ждем рассказ про МП3 модуль для DIY.

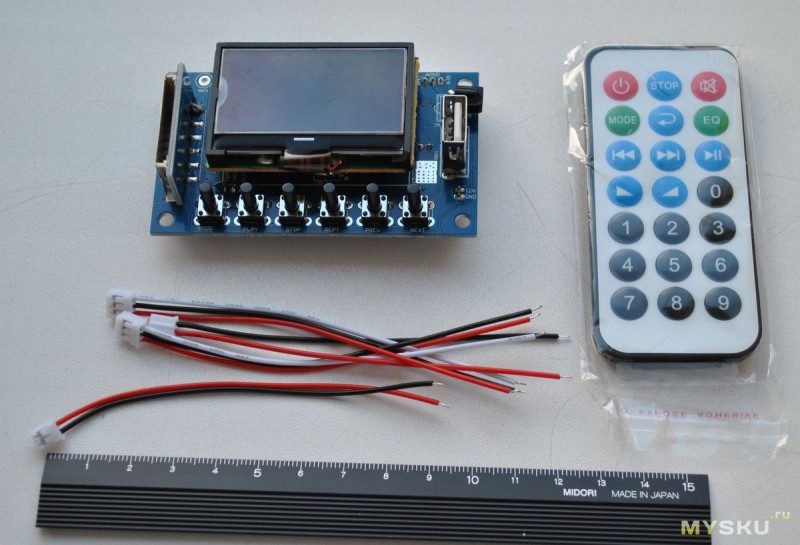

Комплект:

Проводки 10 см.
Крупно лицевая часть

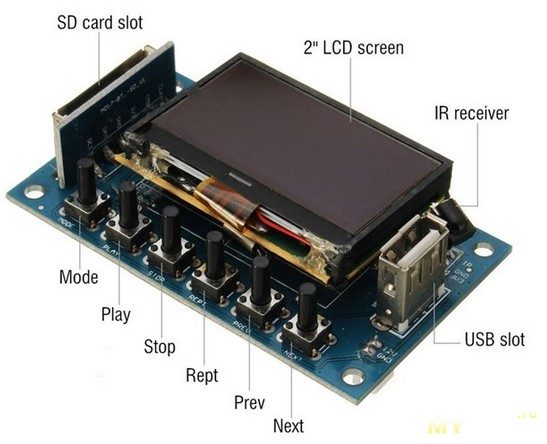

На экране защитная пленка.

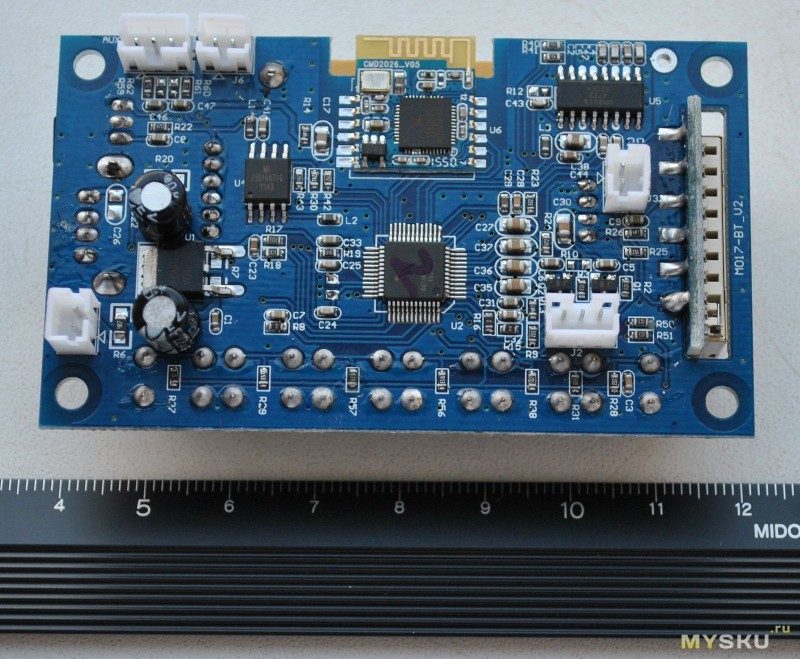

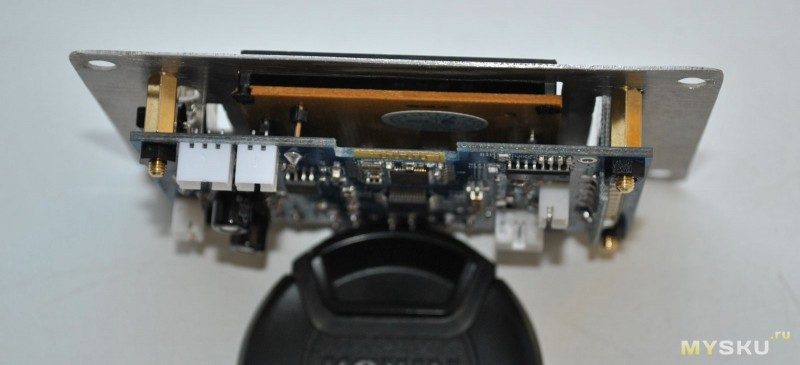

Задняя сторона платы

Видная платка модуля Bluetooth.

Поддерживает запись с микрофона (создает папку record на карте или флешке).
Поддерживает включение внешнего устройства сигналом (отдельный выход для этого).
Поддерживает Bluetooth 3.0 EDR.
Поддерживает USB / SD / Bluetooth / FM / LINE переключение входов автоматически.
При воспроизведении управление режимами повтора.
Эквалайзер.
Поддерживает управление по Bluetooth.
Поддерживает FAT16, FAT32.
Поддерживает 32-320kbps MP3.
После выключения поддерживает воспроизведение с того же места.
Поддерживает русские теги.

Питание: 12 Вольт
Размер и тип экрана: 2.0″ LCD
Размеры: 80мм x 47мм x 30мм (ДxШxВ)

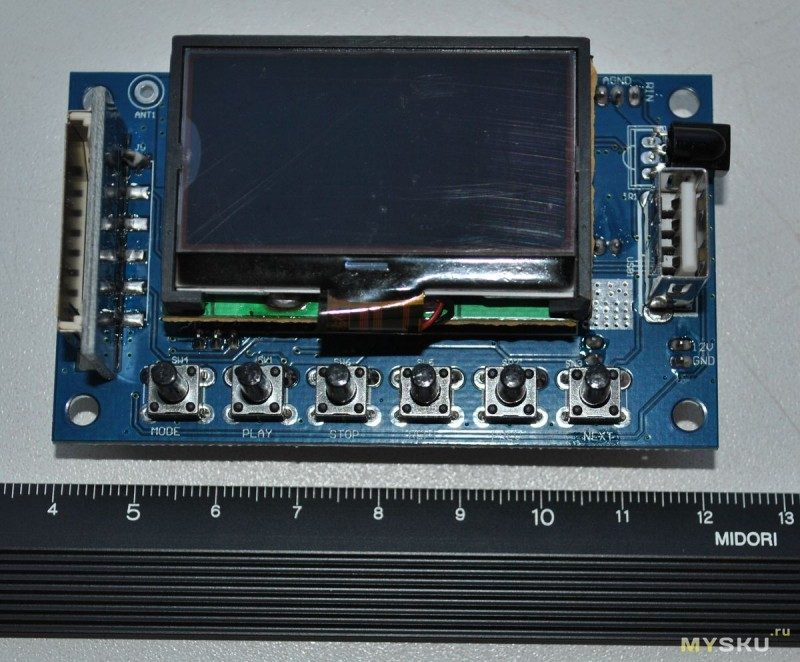

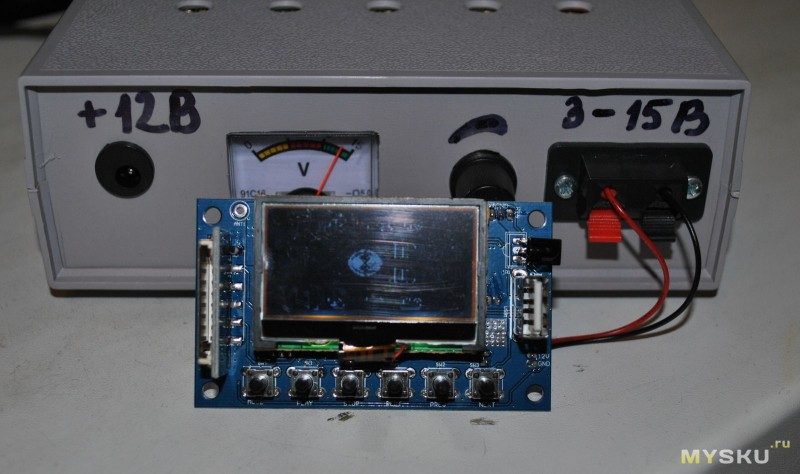

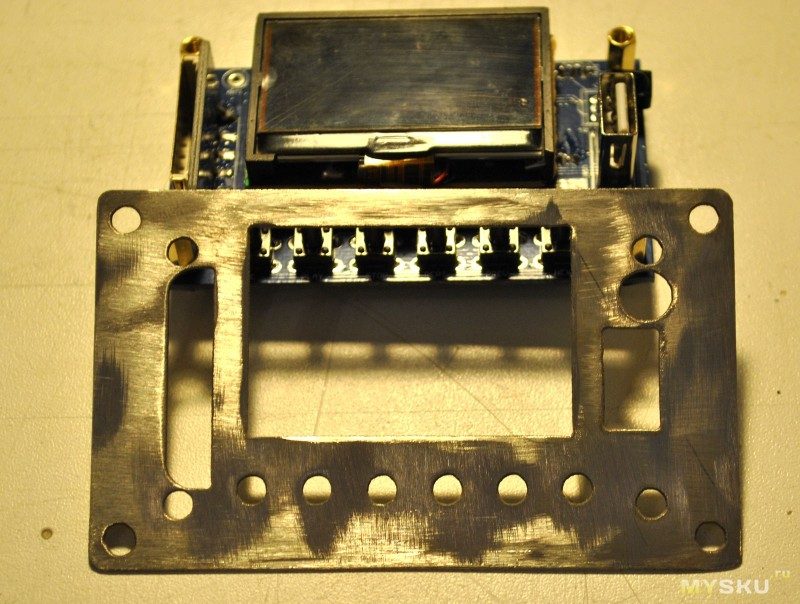

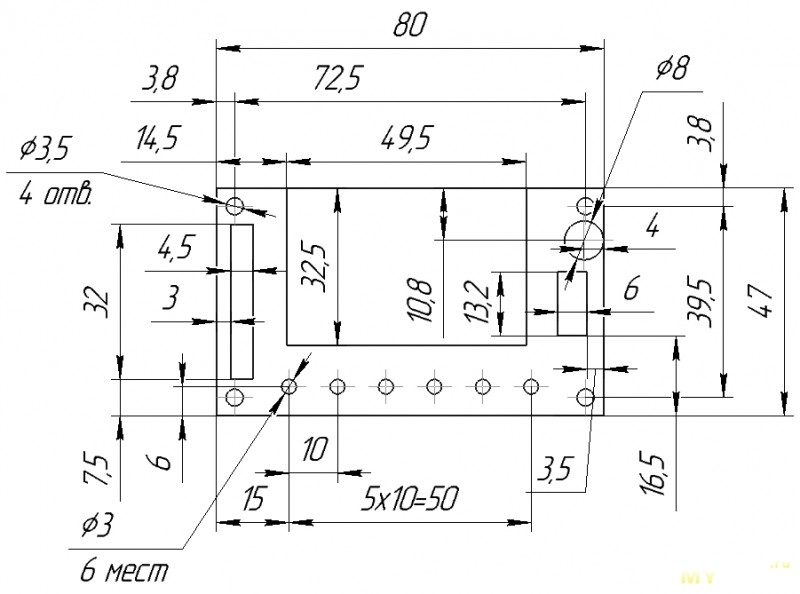

Что бы сделать для него панельку, я его образмеривал:

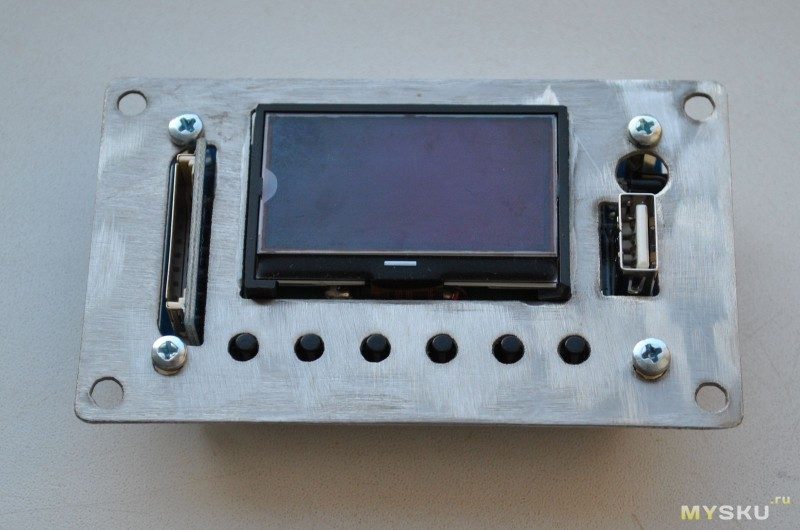

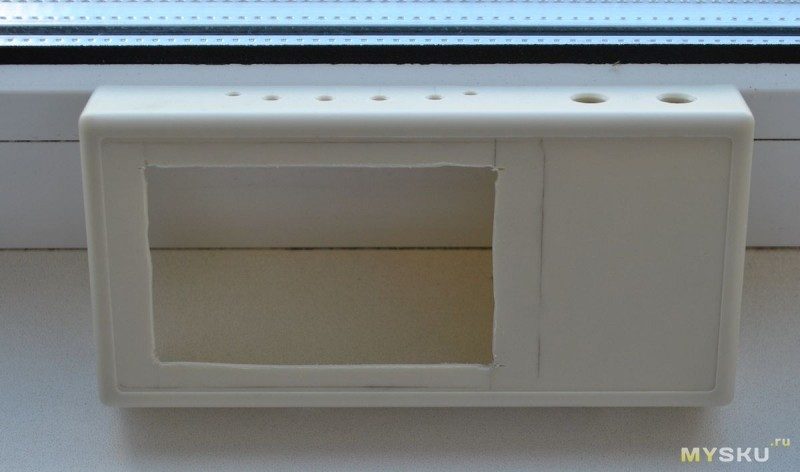

Панелька, вырезанная на ЧПУ:

Так «мужественно» выглядит на модуле:

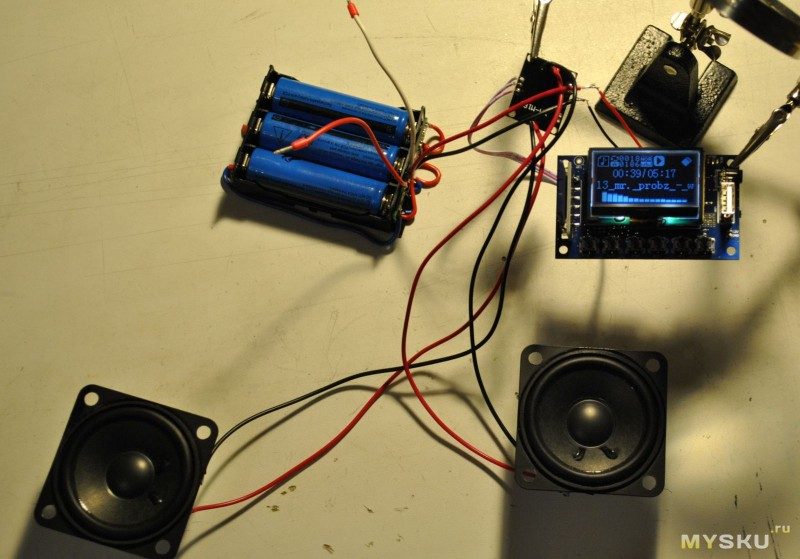

Тестовый запуск:

Работает в пределах 7-12 В.

Есть один неприятный момент — не запоминает уровень громкости при новом включении, все время ставит на максимальный уровень 15 единиц.
Управление:

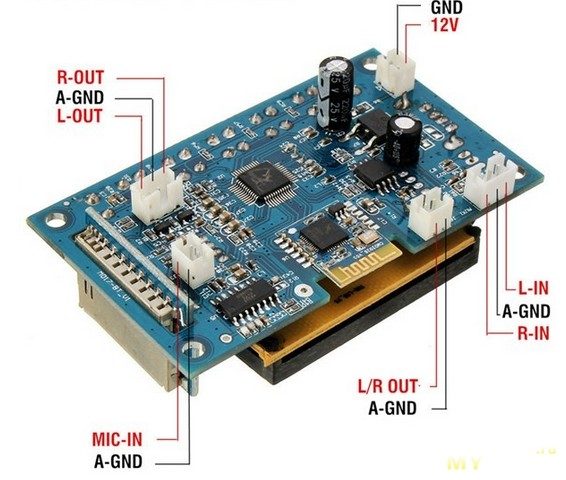

Подключения:

Завалялся у меня такой усилитель на чипе Maxim 20 Вт. Инструкция.
Усилитель этот, хоть и похож на воспетый здесь PAM8610, но лучше прямо вот на порядок.

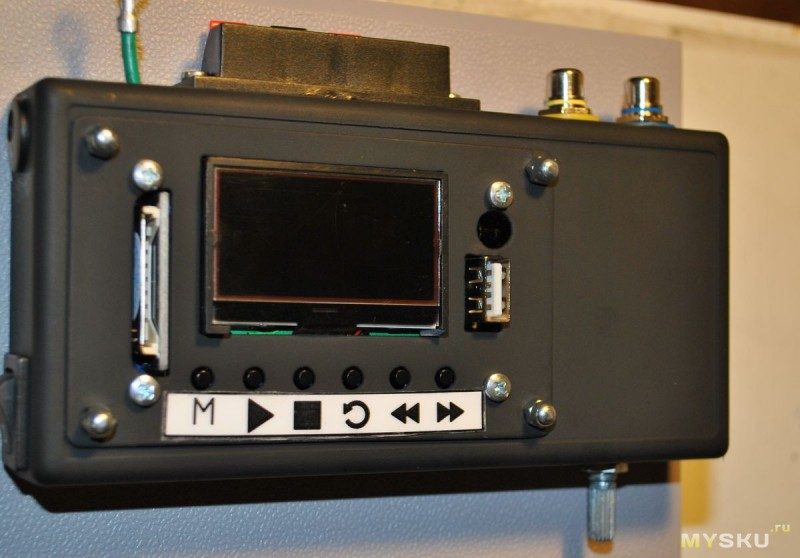

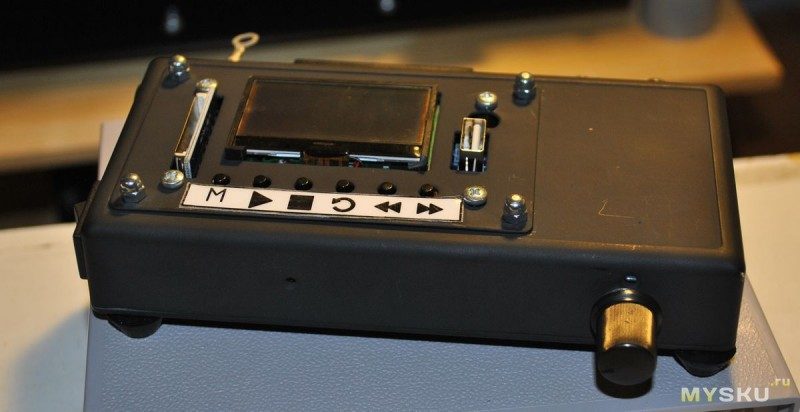

Вместе с мп3 модулем переезжают в такой корпус (150х70х25 мм):

Добавляем микрофон от старой вебкамеры, входы, регулятор громкости — сдвоенный переменный резистор 50К.

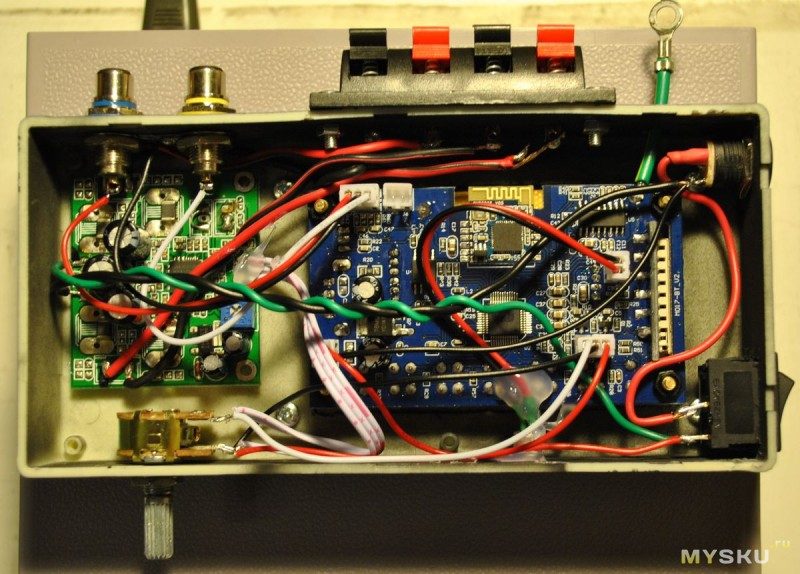

Внутри:

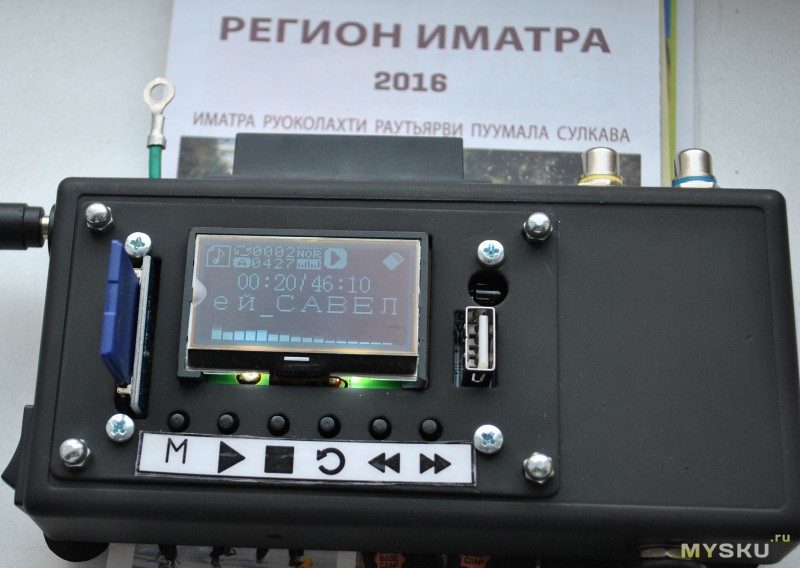

Фото в сборе:


Русские теги:

Выглядит несколько колхозно, но компактно и функционально. Подключил 12В и небольшие колоночки — вот тебе музыкальный центр на балконе.
Заметки голосом можно делать опять же.
Звук типичный для такого рода устройств, на Bluetooth небольшой фоновый шум.
У меня этот китайский mp3 модуль 6й или 7й по счету, так что я немного в теме.
Достоинства:
Русские теги.
Запись с микрофона.
Информативный экран.
Недостатки:
Нужно делать панельку или делать сложный вырез.
Не запоминает уровень громкости, нет быстрой регулировки громкости.

Спасибо за внимание! Удачных конструкций!

Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.

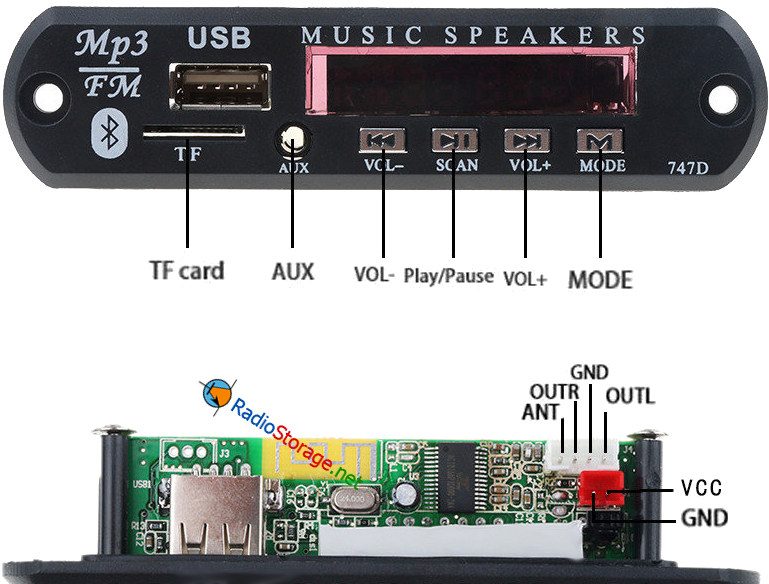

Модуль 747D (mp3-плеер, FM-радио) — советы по установке и использованию, краткий обзор встраиваемого устройства.

Обзор устройства

Наверное, уже многим радиолюбителям известен китайский сайт Алиекспресс. Многие там отовариваются радиодеталями.

В том числе и я. Как-то «гуляя» по этому сайту, набрел на такое «чудо китайской техники», — встраиваемый МП-3 плеер с FM-приемником модель 747D. Данное устройство представляет собой установочный узел, состоящий из передней панели и печатной платы.

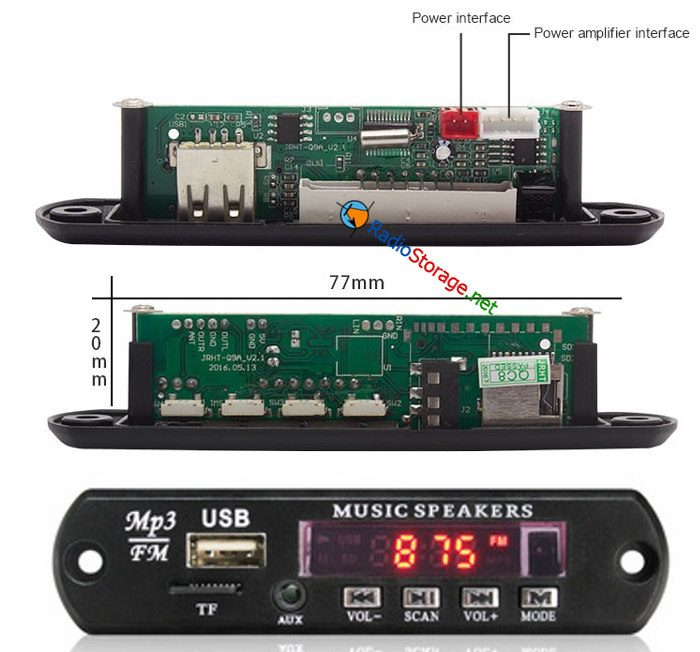

Рис. 1. Фото радио и MP3 модуля 747D.

Сразу вспомнил, как лет 15-20 назад были весьма популярны у радиолюбителей наборы УКВ-приемников на микросхемах К174ХА34 или аналогичных.

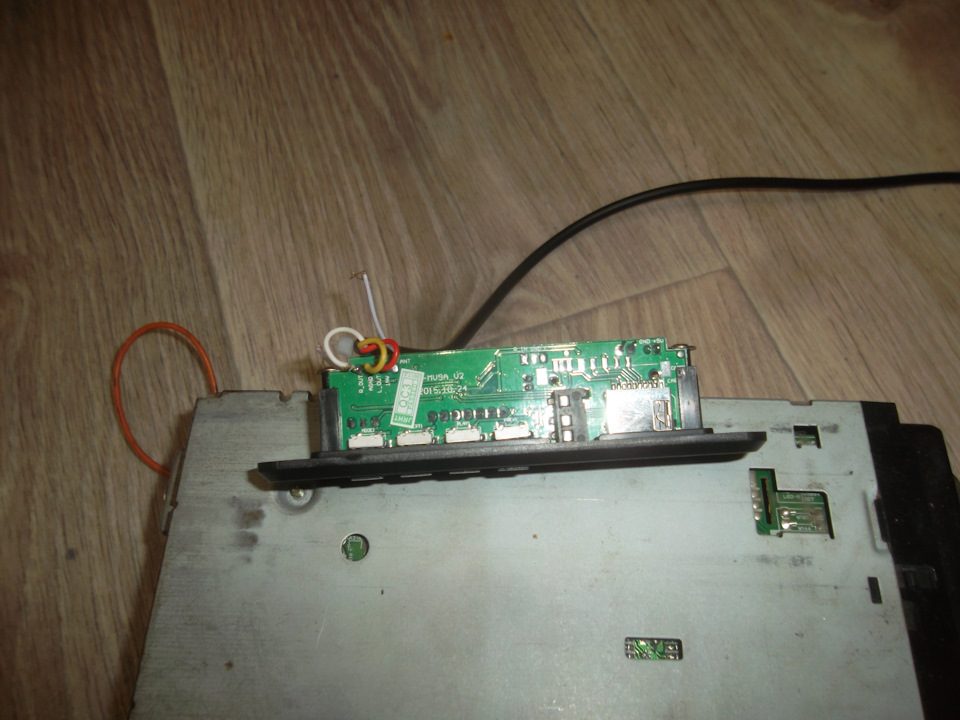

Рис. 2. Фото радио и MP3 модуля 747D, немного другая плата.
