Схема подключения УЗО ABB

ABB – один из самых известных в мире производителей оборудования для электрощитов. Автоматические выключатели, УЗО, дифференциальные автоматы этого бренда широко используются на самых разных объектах, включая жилые и офисные помещения. Автоматика ABB – это сочетание высокой надежности и качества сборки с простотой эксплуатации и доступными ценами. Эти приборы будут функционировать надлежащим образом при условии правильного их подключения.

Автоматические выключатели

Автоматические выключатели ABB – устройства, обеспечивающие надежную защиту электропроводки от перегрузок. Этот вид электрооборудования выполнен в виде стандартизированных модулей, отвечающих за коммутацию электрических цепей и защиту кабелей от критических нагрузок и токов к/з, которые часто становятся причинами выхода из строя бытовой техники и возникновения пожаров. Согласно требованиям ПУЭ, выполнять разводку и эксплуатировать электросеть без автоматических выключателей запрещено. Для жилых помещений хорошо подходят выключатели серии ВА, оснащенные двумя видами защиты – тепловой и электромагнитной. Вначале, как правило, монтируется вводный автомат, после чего цепь распределяется на линии освещения, розетки, мощные электроприборы. Выключатель будет достаточно эффективным, если он выбран с учетом основных параметров – тока срабатывания, номинального тока, числа полюсов. Для осветительных приборов обычно выбирают автомат на 10 А, для розеток – 16 А, в качестве главного выключателя используют АВ на 40 А.

Как подключить автоматический выключатель ABB

Для подключения к сети двухполюсного автомата ABB необходимо выполнить следующее:

  • подготовить трехжильный кабель сечением 2,5 мм 2 (ВВГнгП 3*2,5), для которого величина допустимого длительного тока составляет 25 А. Под слоем внешней изоляции кабеля скрываются три провода: черный – фаза, синий – ноль, желтый – земля;
  • изучить схему подключения устройства, изображенную на его корпусе;
  • отключить напряжение в сети и проверить его отсутствие с помощью мультиметра;
  • присоединить провода к входным контактам. Две верхние клеммы автомата – это неподвижные контакты, к которым, как правило, подключается питающий кабель: слева – фаза, справа – ноль;
  • подключить заземление и отходящие провода. Две нижние клеммы связаны с подвижными контактами, которые присоединяются к потребителям;
  • подать напряжение, перевести рычаг управления в активное положение и проверить работу.

Устройства защитного отключения ABB реагируют на появление в сети тока утечки. Такой ток может возникать при замыкании на землю или корпус, а также при случайном прикосновении человека к токоведущим частям. То же самое происходит, когда пользователь касается корпуса неисправного электроприбора, который вследствие поломки находится под напряжением. В этом случае УЗО отключает питание в сети, т. е. устройства защитного отключения (которые называют еще выключателями дифференциального тока ВДТ или устройствами дифференциального тока УДТ) обеспечивают защиту не только от поломок и возгораний, но и от поражения электротоком. В отличие от автоматических выключателей, УЗО не реагирует на возрастание силы электротока и не защищает систему от перегрузок и коротких замыканий. В электрических схемах устройство защитного отключения используют в сочетании с автоматом, подключая эти модули последовательно.

Подключение УЗО

Устройства защитного отключения могут использоваться как в однофазных, так и в трехфазных сетях. Существует несколько вариантов схемы подключения средства защиты в однофазной сети.

С общим УЗО для всего объекта. Устройство размещают между электросчетчиком и выключателями, обслуживающими отдельные контуры. Такая схема привлекает экономичностью: один прибор стоит дешевле и занимает меньше места в электрощите. Но если происходит утечка тока и УЗО срабатывает, выявить причину отключения бывает непросто, т. к. напряжение пропадает во всей сети.

С общим УЗО и групповыми устройствами защиты. В этом случае каждый рабочий контур оснащен дополнительным прибором, благодаря чему защита от токов утечки становится двойной, т. е. эта схема обеспечивает более высокую степень безопасности. Чтобы не происходило одновременного срабатывания двух устройств (общего и частного), необходимо соблюдать селективность, учитывая время срабатывания и токовые характеристики приборов. Главный плюс такого подключения – в аварийной ситуации остается без напряжения только один контур.

Без общего УЗО. Практика показывает, что такая схема включения также способна обеспечить надежную защиту от токов утечки. Страховки от несрабатывания одного из приборов в данном случае нет, но этот минус легко компенсировать, установив надежные устройства от проверенного производителя, например УЗО ABB.

Дифференциальные автоматы

Дифференциальный автомат (АВДТ) – это коммутационный аппарат, который совмещает в себе УЗО (устройство защитного отключения) и АВ (автоматический выключатель). Т. е. в конструкции дифавтомата имеются два разных по назначению модуля, по-разному реагирующих на нарушения в электрической цепи. Блок УЗО защищает человека от прямого или косвенного поражения током, а также контролирует текущее состояние электропроводки: при возникновении повреждений или утечек устройство отключает цепь. Блок АВ защищает элементы электрической схемы от коротких замыканий и перегрузок. Использование дифавтомата бывает особенно полезным, когда места в щитке не очень много и два отдельных устройства туда просто не помещаются. АВДТ может быть одно- или трехфазным, рассчитанным на напряжение 220 В или 380 В соответственно. При выборе дифавтомата обращают внимание прежде всего на номинальный ток и ток утечки, а также на тип УЗИ и наличие защиты от обрыва нуля.

Схемы подключения дифференциальных автоматов

С единственным дифавтоматом. Такая схема предусматривает наличие только одного защитного устройства, которое монтируется сразу после счетчика электроэнергии. К выходу АВТД подключаются все электрические контуры, которые имеются в помещении. Это более бюджетный вариант, но и он может обеспечить вполне надежную защиту от поражения электрическим током. Если есть такая возможность, в начале каждой цепи нужно установить концевой выключатель. Это делается, для того чтобы можно было выполнять ремонт электропроводки в одной комнате без снятия напряжения во всем помещении. Максимальная токовая нагрузка АВДТ должна соответствовать суммарной мощности потребителей и характеристикам электросчетчика. Важно, чтобы в момент перегрузки защитное устройство срабатывало раньше, чем предохранители на счетчике. К недостаткам такого варианта подключения относят неудобство поиска причины выбивания дифавтомата. В этом случае без напряжения остается вся квартира, и нужно последовательно проверять все присоединения.

Двухуровневая система подключения. 2-уровневая система дифавтоматов более надежна и удобна в обслуживании. Под первым уровнем понимают АВДТ, который подключен сразу после электросчетчика. Через него проходит вся нагрузка. К выходу этого дифференциального автомата параллельно подключаются несколько АВДТ (число которых совпадает с количеством электрических контуров в квартире). Устанавливать защитные устройства второго уровня для каждого контура не всегда целесообразно. В большинстве случаев достаточно отдельных дифавтоматов для цепей с наиболее мощным электрооборудованием – стиральной машиной, духовым шкафом, варочной поверхностью и т. п. Главные плюсы такой схемы: надежность и безопасность, простой поиск причин аварийного отключения цепи, возможность обесточить отдельную комнату для проведения ремонтных работ. Использовать 2-уровневую схему имеет смысл для разветвленных сетей с несколькими контурами. Для однокомнатной квартиры с минимальным количеством техники, как правило, достаточно одного дифавтомата.

Одноуровневая система подключения. Такой вариант схемы имеет сходство с предыдущим, но в данном случае отсутствует общий дифференциальный автомат. При таком способе подключения обычно используется коммутирующая шина, которая позволяет упорядочить проводку и упростить монтаж. Т. е. с выхода электросчетчика фазный провод идет на шину и затем на каждый АВДТ. Преимущество одноуровневой системы – в возможности сэкономить на общем дифавтомате, недостаток – в отсутствии дублирующего защитного устройства. Порядок монтажа оборудования и область применения одно- и двухуровневых схем подключения идентичны.

Что следует знать

Для сборки автоматических устройств ABB и их подключения, как правило, используется электрический щиток этого же производителя. Приборы фиксируют на монтажных DIN-рейках, расположенных горизонтально. Модульная конструкция автоматов, дифавтоматов и УЗО позволяет монтировать на одной рейке несколько устройств. При выполнении монтажных работ важно соблюдать определенные правила: не забывать отключать входное напряжение, использовать провода с соответствующей маркировкой, не применять металлические трубы или арматуру в квартире для заземления, в первую очередь устанавливать автоматический выключатель на входе. Если есть возможность, рекомендуется использовать отдельные приборы для линий освещения, розеток, контура стиральной машины и т. д. Чрезвычайно важно соотносить технические характеристики используемых устройств с предполагаемой нагрузкой. Соединять провода между собой лучше с помощью клеммников, а для подключения к приборам использовать специально предназначенные промаркированные клеммы и схему на корпусе.

Если у вас возникли вопросы, вы можете задать их нашим специалистам по контактным телефонам или через онлайн-чат.

Источник

CS-CS.Net: Лаборатория Электрошамана

Сборка электрощитов, автоматика и автоматизация для квартир и частных домов. Программы для ПЛК. Сценический свет (световые шоу, настройка оборудования). Консультации, мастер-классы.

Щит с автоматикой IPM для коттеджа (Поварово)

Автоматика моего санузла на логическом реле ABB CL

Щиты TwinLine в Долгопрудный (таунхаус) и Солнечногорск

Щит для котельной на базе сенсорного ПЛК ОВЕН (Папушево)

Щиты с IPM (сеть, генератор, UPS) в Ядромино и Победа-2

Щит в ЖК Монэ на ПЛК ОВЕН со сценарным управлением светом

Силовой щит в Весёлово (Тула): Простой трёхфазный

Щит для квартиры в Митино на ПЛК ОВЕН (свет, отопление)

Дифавтоматы ABB DS941: Устройство, Подделки, Брак (Сборный пост ‘2012)

УРА! Данный пост написан всем в помощь, и я буду не против, если его кто-то решит опубликовать у себя (не забудьте уведомить меня об этом согласно правилам публикации!).

Дифференциальный автомат ABB DS 941

Хе-хе! А вот теперь принимаемся за работу! И начало 2012 омрачилось забавной новостью: У дифавтоматов ABB DS 941 повально пошёл БРАК! Но сначала — хорошее. Меня когда-то просили расписать про УЗО и дифавтоматы. До УЗО я так и не добрался, поэтому сегодня устроим небольшой технический ликбез про дифзащиту. Конечно же матерный 😉

Итак, мы уже знаем про то, что каждый кабель мы должны защищать автоматом соответствующего номинала, чтобы не сгореть нафиг. Но мы упустили ещё один важный момент. Если будет перегрузка или короткое замыкание — то всё будет хорошо: автомат сработает и отключит аварийную линию. А что будет, если каким-то образом в электрическую цепь окажется включен человек? Ну, попадёт под ток, и ток будет протекать через его тело?

А будет вот что. Опасным для человека можно считать ток в диапазоне 50-80 мА. При этом может быть несколько эффектов. От неотпускания (когда сам уже не можешь оторваться от провода/аварийного устройства) до тупо смерти. Конечно, эффект зависит ещё и от того, как этот ток протекает. Если, например, по пальцам одной руки (например случайно попал пальцем между фазой и нулём, пока копался в щите) — прокатит. А если через сердце (от одной руки до другой) — можно и помереть.

Перевожу эти значения в амперы: 0,05 — 0,08… Понятно, что для автомата это даже на перегрузку не покатит, не то что на короткое замыкание! И что делать? А вот что. Люди подумали и, если мне не изменяет память, с 1995 в европе и с 2001 (новая редакция ПУЭ) у нас обязали устанавливать устройства дифференциальной защиты на все линии, где человек потенциально может оказаться под напряжением. В квартирах это будут все «влажные» помещения: санузел, балконы/лоджии (даже если они застеклены), кухни.

В русском языке понятия «УЗО» и «Устройство дифференциальной защиты» слились в одно, и «УЗО» у нас обзывают что угодно: и само УЗО, и дифавтомат и ещё что-нибудь. Попробуем разобраться что к чему (про УЗО таки рожу отдельную статью). УЗО — это устройство, которое защищает линию от утечек. Утечкой в данном случае может считаться что угодно: и попадание человека под ток, и прохудившийся чайник (ток через воду куда-нибудь пошёл) и пробитый кабель в мокрой штукатурке (или замурованная там же скрутка). УЗО работает очень просто: оно пропускает через себя фазу и ноль и «считает» сколько тока ушло и сколько тока вернулось назад. Если вернулось меньше, чем ушло — значит часть тока куда-то делась. Гы-гы. Куда она делась — УЗО не разбирается, а тупо отрубает линию по защите. Но об этом поговорим потом. С картиночками.

Для нас сейчас важно вот что! УЗО защищает ТОЛЬКО от утечек тока! От короткого замыкания и перегрузок оно линию не защитит! При этом, его самого от этого хорошо бы защитить! Поэтому на каждой линии должно быть два типа защиты:

  • Защита от коротого замыкания и перегрузок — ОБЯЗАТЕЛЬНО. Это будет автомат и только автомат.
  • Защита от утечек — ОБЯЗАТЕЛЬНО в тех местах, где она строго необходима, и по вкусу (хуже не будет) во всех остальных. Это — УЗО.

Теперь попробуем прикинуть: УЗО занимает два модуля в щитке, автомат — 1 модуль. Итого, на 1 линию — три модуля. В некоторых случаях под 1 УЗО можно поставить несколько автоматов сразу. Но это хорошо, если они логически находятся в одной группе. Скажем, сделать УЗО на технику кухни и под это УЗО разом запихать духовку и посудомойку. Удобно? Ага! Это займёт всего 4 модуля: два на УЗО и два на два автомата. Удобнее, чем 6 модулей (УЗО+Автомат на две линии).

А как быть, если у нас несколько отдельных линий? Ну, скажем, лоджия — вот на неё идёт одна линия на розетки, и ни с чем её не сгруппировать. Или единственная розетка для стиральной машины в ванной. Тратить на то и на это по три модуля? Вот люди думали, думали — и придумали: Дифавтомат! Это, как в старой рекламе — Автомат+УЗО в одном флаконе (шампунь и бальзам-ополаскиватель).

Плюсы дифавтомата очевидны: он занимает всего 2 модуля для однофазной сети (справедливо для популярных бюджетных серий, суровые серии занимают по 4 модуля и сэкономить не удастся) и содержит в себе всё необходимое для полной защиты одной линии целиком. В нашем примере про линию лоджии и стиралки в ванной как раз было бы здорово поставить на них дифы, сэкономив место в щитке.

Вот и ABB тоже отличилось, предлагая нам бюджетную серию DS 9. Она однофазная (1P+N), занимает всего 2 модуля на DIN-рейке и содержит три модельных ряда: DS 941 (отключающая способность 4,5 кА), DS 951 (отключающая способность 6 кА), DS 971 (откючающая способность 10 кА). К ним идёт большой комплект аксессуаров: дополнительные контакты, блокировка, специальные гребёнки и прочее.

Но вот беда — в последнее время на эту серию стало очень много ПОДДЕЛОК! Чаще всего подделывают популярную DS 941 — она продаётся на каждом углу. Вот и мне пришлось столкнуться с такой подделкой, собирая один из щитков. Автоматы все вскрывали, а вот выкинуть просто так

1700 на диф и посмотреть что там внутри — не каждый может. Вот щас мы это и исправим. Как там у FrankenFran? We beginnig The Operation!

Итак, история дифа вот какая. Собирал я щиток с кучей дифов (ими удобно собирать трёхфазные щитки), штук 17 где-то. Дифы эти идут пачками по 5 штук, перетянутых ленточкой. Открыл я одну такую пачку, и… три дифа из пяти вообще отказались включаться. Без напряжения, а вообще — не взводятся. Проверил все — нашёл ещё два таких же. Пошёл в Престиж, заменил. А ещё как-то через неделю тусил в Престиже (пока заказывал другие компоненты) — и пришёл к ним дяденька. И принёс вот реально пакетик таких же дифов, выгоревших. Говорит — только поставили, подали напряжение — и аллес. Последней каплей был случай с тем же щитком: у ещё одного дифа фаза просто не контачила где-то внутри: сверху приходила, а снизу — не выходила.

Вот я его менять не стал, купил новый, а старый решил разобрать нафик к чертям собачьим.

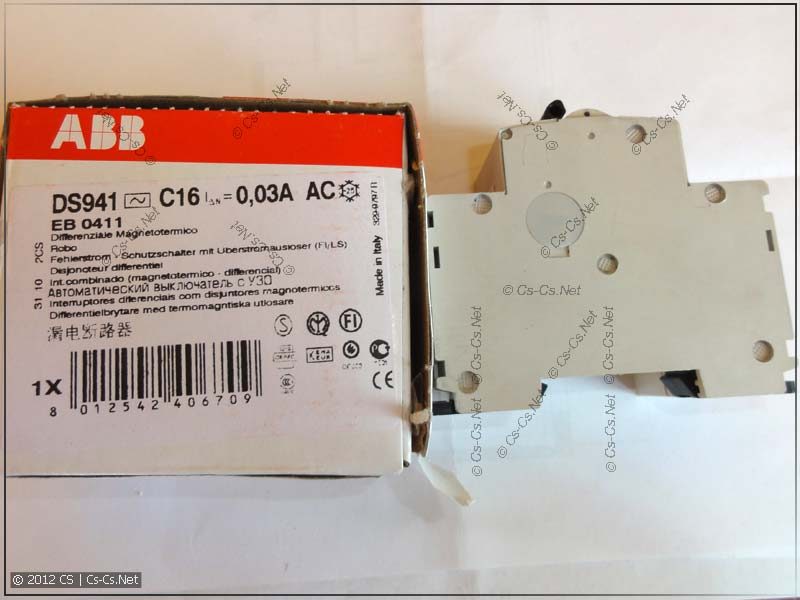

Итак, дифы идут в красивой коробочке, где на нескольких языках написано что это «Автоматический выключатель с УЗО». На коробочке же указан ток уставки расцепителя и категория отключения (C 16) и ток утечки УЗО (0,03 А — то-есть 30 мА).

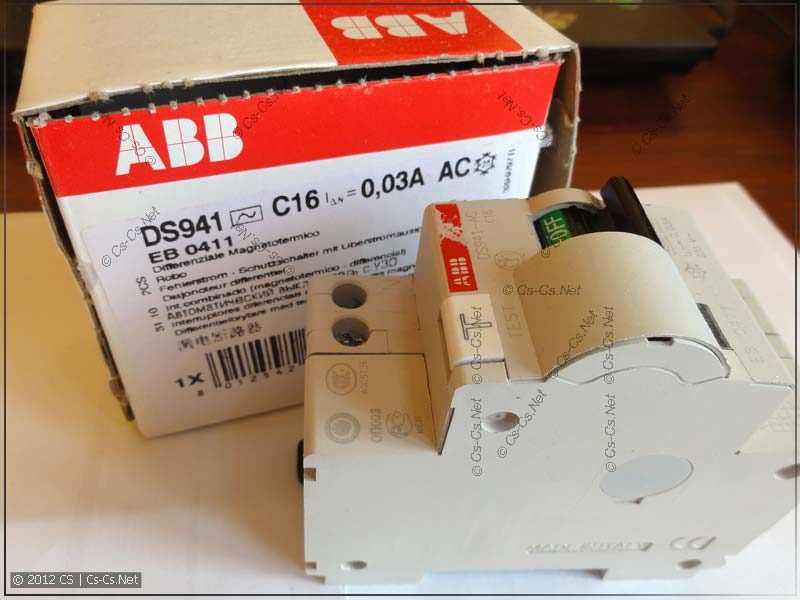

Дифференциальный автомат ABB DS 941 (вид сбоку)

Достаём диф из коробочки и видим первую известную их беду: расходящийся на части корпус. Сам диф собран по слоям из нескольких частей, как бутерброд, и некоторые из этих слоёв тупо расходятся на составные части.

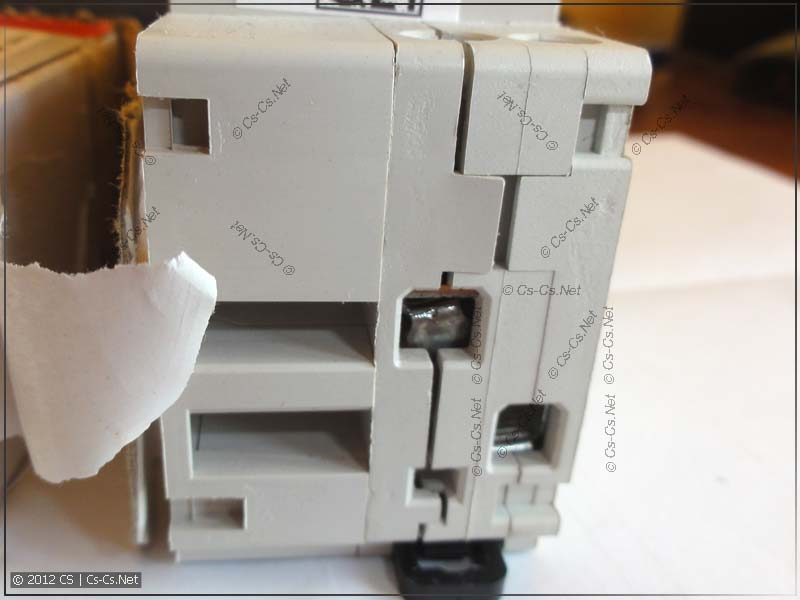

Стандартная болезнь DS 941: расходится корпус

Иногда это приводит к тому, что некоторые контакты перекашивает (как на фотке ниже), или к тому что внутренняя механика сбивается с оси и диф… не взводится.

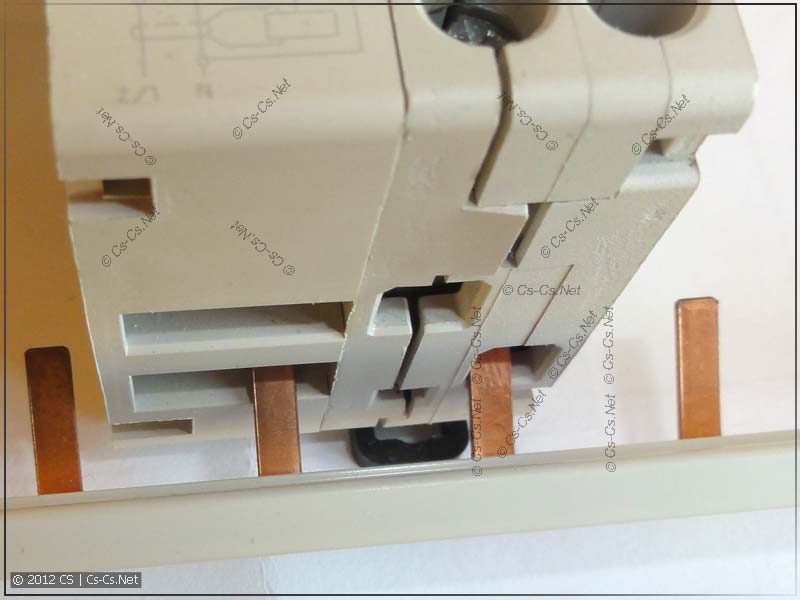

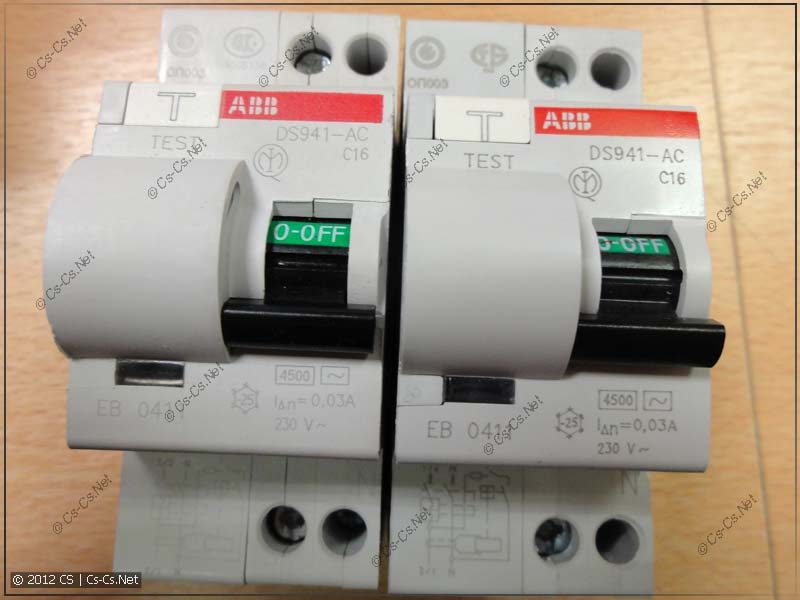

Использование стандартной гребёнки для соединения дифавтоматов

Одновременно показываю плюс этих дифов: их конструкция задумана так, что их можно запитывать самой обычной гребёнкой, не покупая специальную: лишние зубы гребёнки просто уходят в предназначенные для них пазы.

Сделаем вскрытие: всем же интересно, а что там внутри? Высверлим заплавленные крепления и откроем крышку.

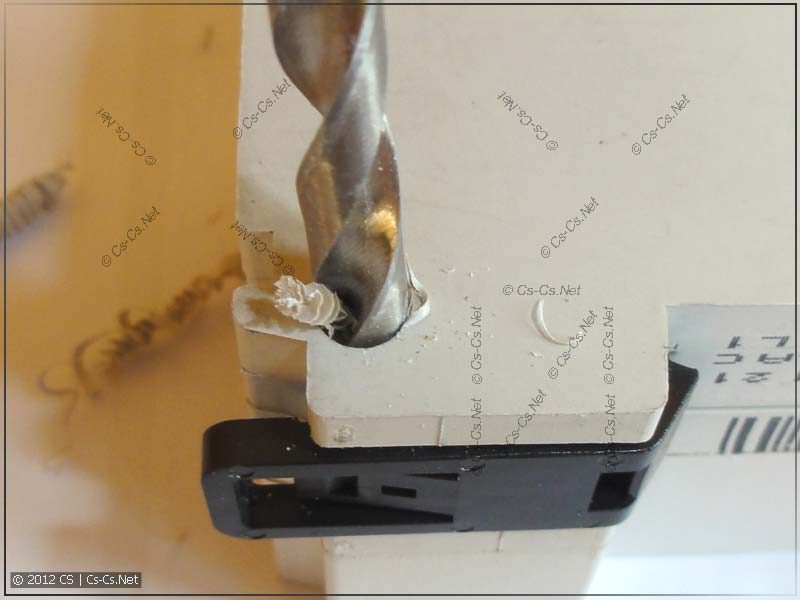

Вскрываем корпус: высверливаем запаянные крепления

Первым делом нам виден полюс N, который не имеет токового расцепителя (но дугогасительная камера присутствует). Так и задумано, потому что для него просто нет места. То-есть, защита по току находится только в полюсе фазы. Это нормально и обращу внимание на то, что в случае применения обычного автомата и УЗО вы получите то же самое. Если нужна полная защита — можно поставить двухполюсный автомат и УЗО.

Внутренности дифавтомата: полюс N, отсутствует защита (1P+N)

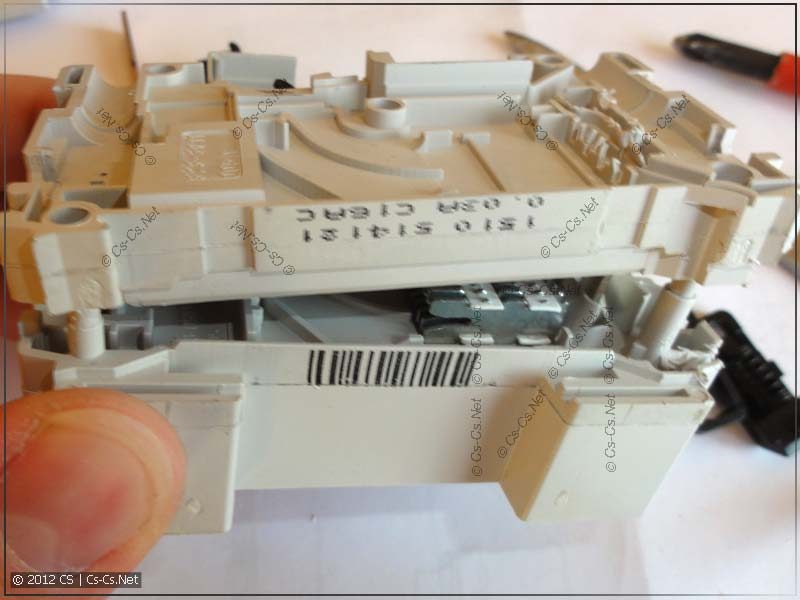

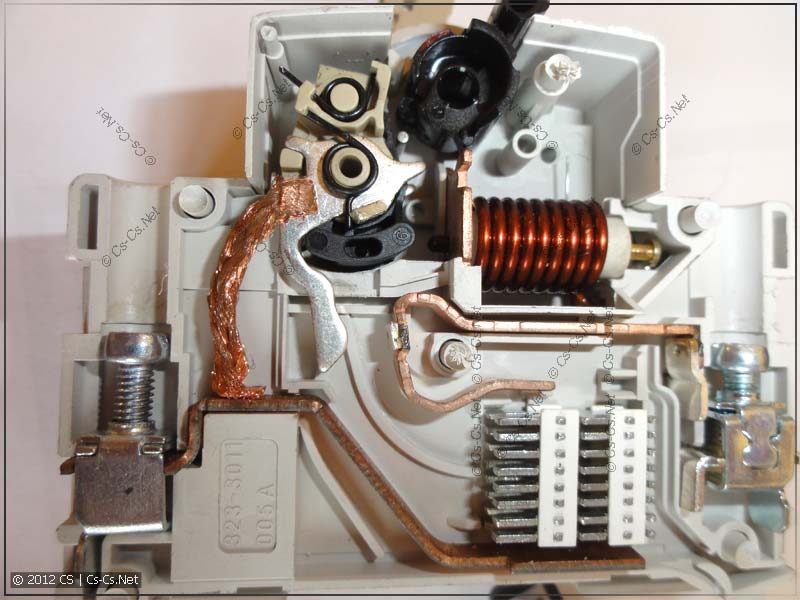

Вскрываем вторую половину (полюс L)

Видим катушку электромагнитного расцепителя и вторую дугогасительную камеру для фазного проводника (L). Остальные детальки валяются слева =)

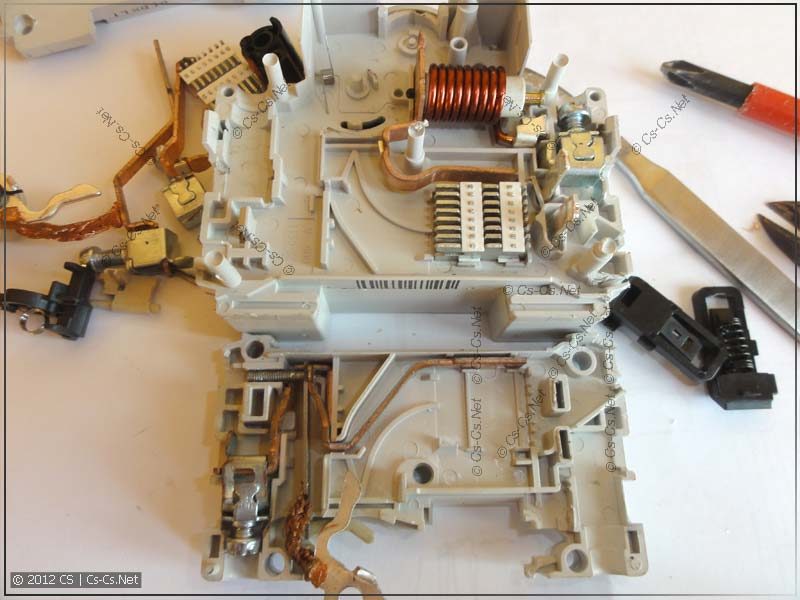

Полностью разобранный дифавтомат (часть автомата)

А теперь вскроем дифференциальный блок. Обращаю внимание на фотку: у подделок (или бракованных дифов) легко сцарапывается красненькая маркировка логотипа ABB. Вот на этом она царапывалась ногтем очень легко (без особого давления).

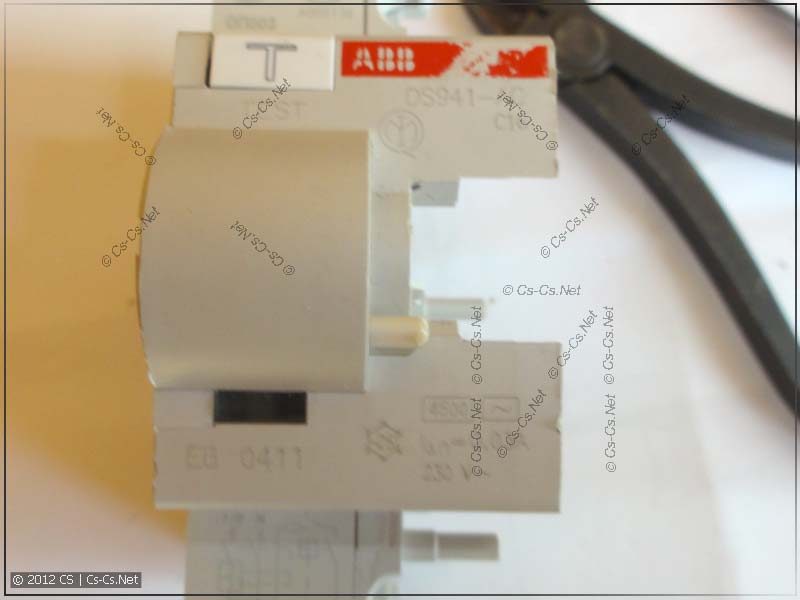

Дифференциальный блок дифавтомата (обратите внимание на стёршуюся маркировку ABB)

На удивление, дифференциальный блок оказывается не электронным, как я думал, а электромеханическим!

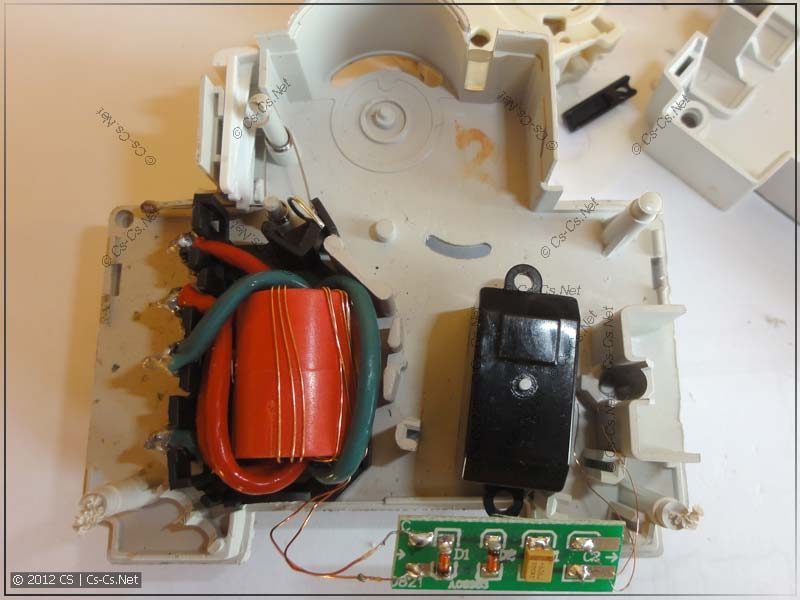

Внутренности дифференциального блока дифавтомата

А это очень большой плюс для ABB! На фото видно дифференциальный трансформатор, платку, на которой находятся всего лишь два диода (или стабилитрона) и конденсатор. Электромагнит очень чувствительный, а механика дифференциального блока (на фото не попала) спроектирована настолько интересно, что достаточно почти что дотронуться до рычажка — и он сразу же сбрасывается.

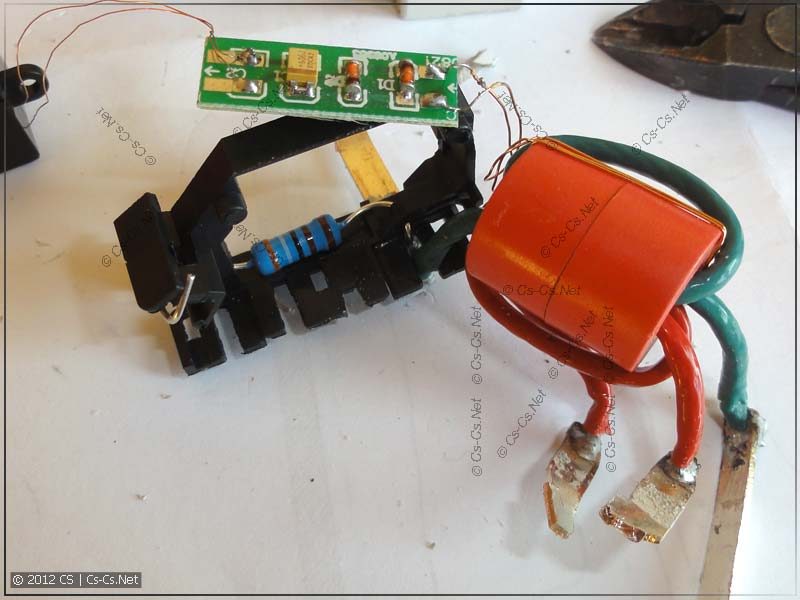

Начинка дифференциального блока — механическая

То-есть, так как дифференциальная часть у нас электромеханическая, и нет электронного усилителя — мы не можем получить большой ток для электромагнита, и нам приходится делать более чувствительную механику.

А на самый последок мне какой-то чёрт ударил в голову поджечь корпус дифа. Лучше бы я этого не делал. Он горит как спичка, выделяя мега-удушливые газы. Такие, что комнату пришлось проветривать весь день (сжигал я его около 11 часов дня).

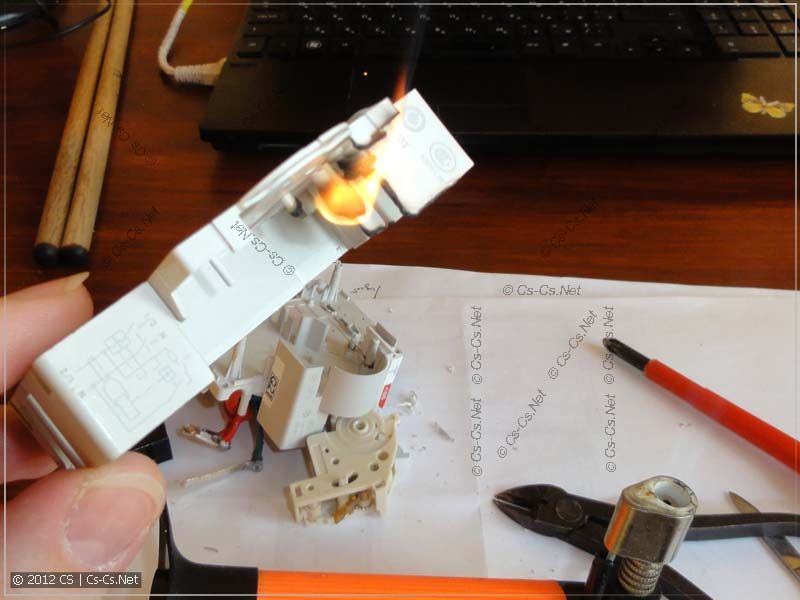

Подожгли корпус дифавтомата газовой горелкой — ГОРИМ!

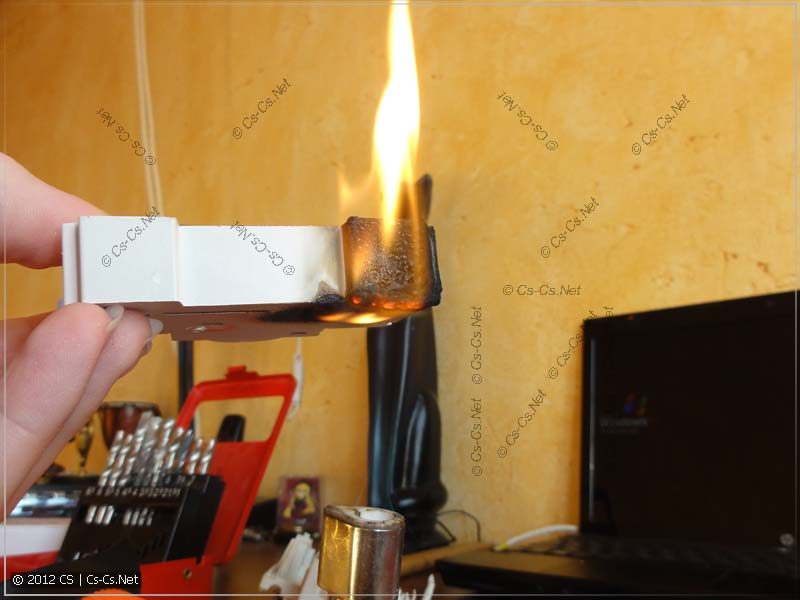

Если убрать горелку — корпус горит неспешно.

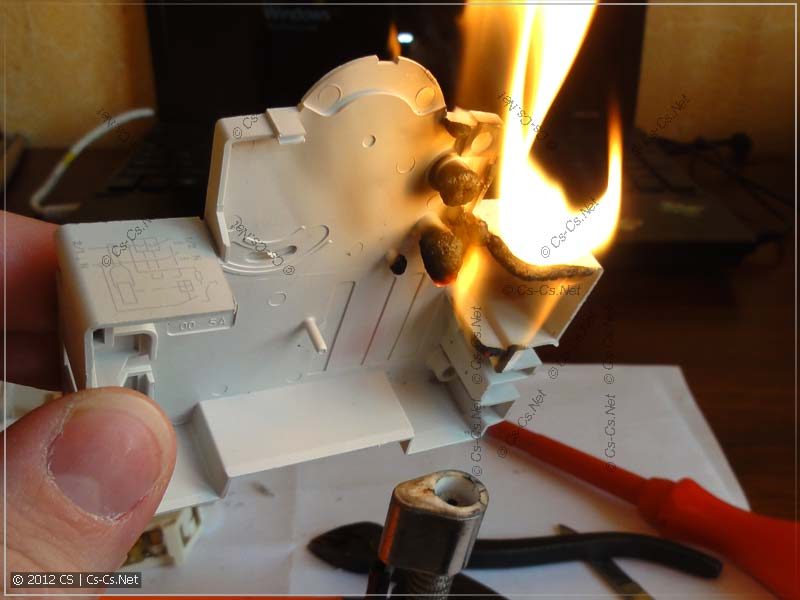

В пламени горелки корпус горит гораздо эффектнее (1)

В пламени горелки корпус горит гораздо эффектнее (2)

Вот так вот, горящим, он и полетел за окно.

Из этого случая я сделал вывод, похожий на вывод про F&F: Больше я с дифами DS 9 от ABB НЕ РАБОТАЮ ПРИНЦИПИАЛЬНО! Как оказалось, в Престиже сделали такой же вывод. Наш народ старой злобной закалки ругается примерно так: «Да у нас их на складах завались, я знаю что они есть и их много — но мне стыдно их продавать, потому что на завтра их приносят менять!» Это не значит, что ABB — гавно. Это значит, что данная серия настолько популярна для подделок, что лучше её не использовать, если дорога жизнь.

Собственно, я, как и раньше, не буду разбираться: была ли это левая партия, подвели ли поставщики — мне пофигу. DS 9 — в жопу. Теперь в моих щитках будут использованы ТОЛЬКО Автоматы+УЗО, хоть это и повлияет на размер щитка. Поэтому не удивляйтесь, если, заказывая мне щиток для однокомнатной квартиры, вы получаете «монстра» на 56 модулей и я ещё и говорю что мне мало.

Добавление от 09.05.2012: Про подделки DS941.

Тема, поднятая выше, получила продолжение. Писать сразу же мне было откровенно лень (и не было настроения), поэтому я восполняю этот пробел сейчас. Как оказалось, данные дифы действительно сняты с производства напрочь (я звонил в представительно ABB и спрашивал), но склады самого ABB забиты ими до отказа. И скорее всего, эти дифы будут до сих пор продаваться. Мне представилась возможность как следует пощупать и обфоткать подделку и настоящий диф в своём же Престиже, и я делюсь их фотками.

Сразу же делаю два предупреждения для своих клиентов (повторные). Во-первых, у кого из нас в щитках оказались подделки — париться не стоит; они всё же работают и по кнопке «Тест» отрабатывают. Во-вторых, если они сдохнут — будем менять на DS201. В-третьих, если вы всё-таки хотите купить эти дифы (потому что они стоят дешевле новой серии), то посмотрите фотки ниже и выберите правильные. От огромного запаса правильных дифов никуда не деться, и его будут продавать.

Во-первых, оба дифа (поддельные и нормальный) имеют лазерную маркировку. Но в маркировке есть разница. Посмотрим две фотки:

Вот оригинальный диф:

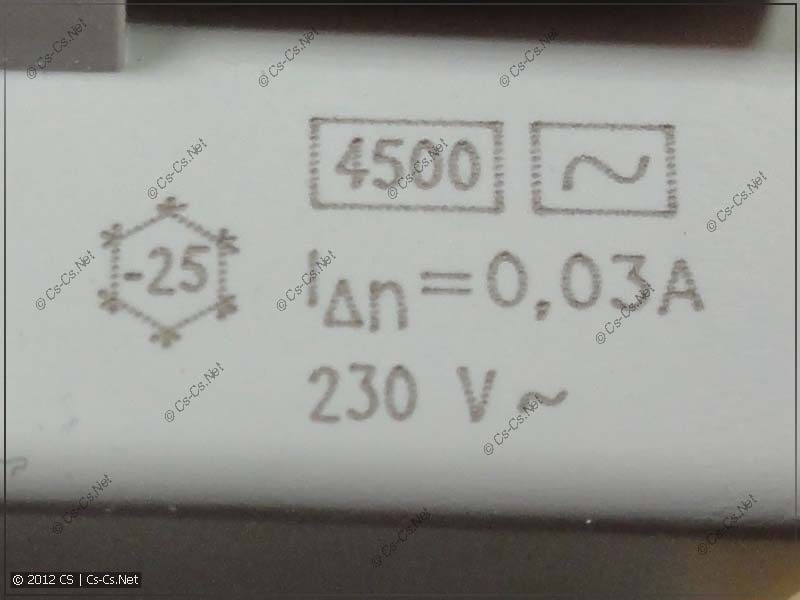

ABB DS941: Маркировка НАСТОЯЩЕГО

Обратите внимание на то, что луч лазера двигался чёрточками из-за шагового привода развёртки маркировщика, и на краях прожигал пластик корпуса на бОльшую глубину (видимо, в связи с тем, что шаговому приводу требуется некоторое время, чтобы остановиться и сменить направление движения). Пластик прожжён глубоко и чётко.

А вот подделка:

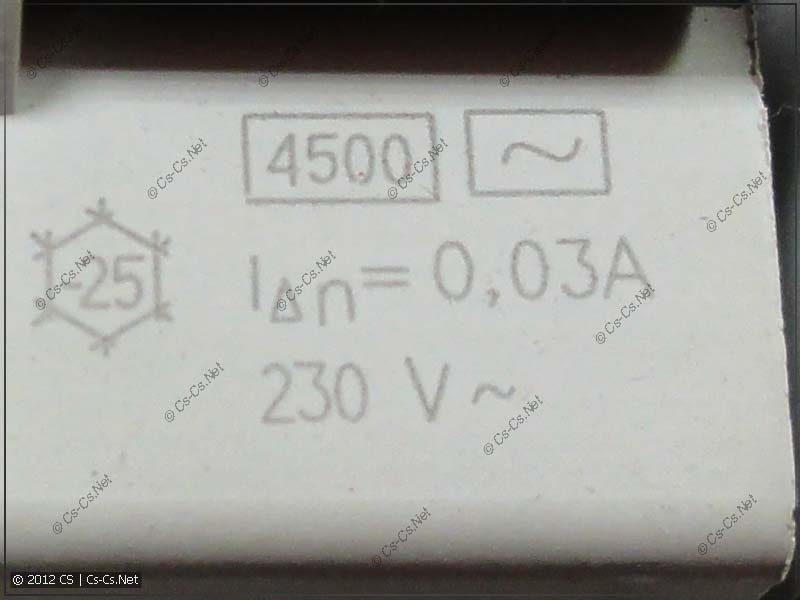

ABB DS941: Маркировка ПОДДЕЛКИ

Здесь тоже виден луч лазера, но более «хилый»: ничего такого он не прожигает, и сама маркировка, по сравнению с оригиналом выглядит блёклой.

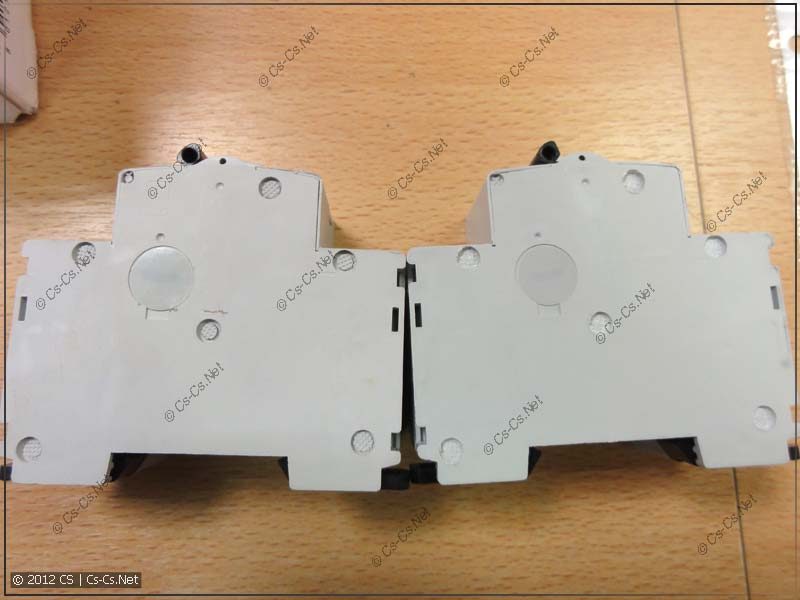

Ещё одно отличие — это заплавление корпуса самого дифа:

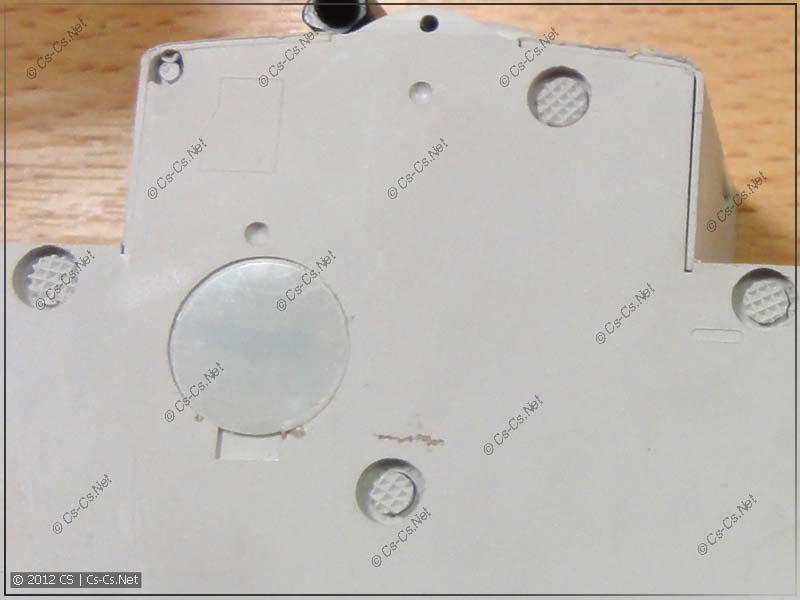

Показываю фото крупнее. На оригинале заплавки кажутся смазанными, но прочно приплавляют корпус дифа (он не стремится развалиться на части).

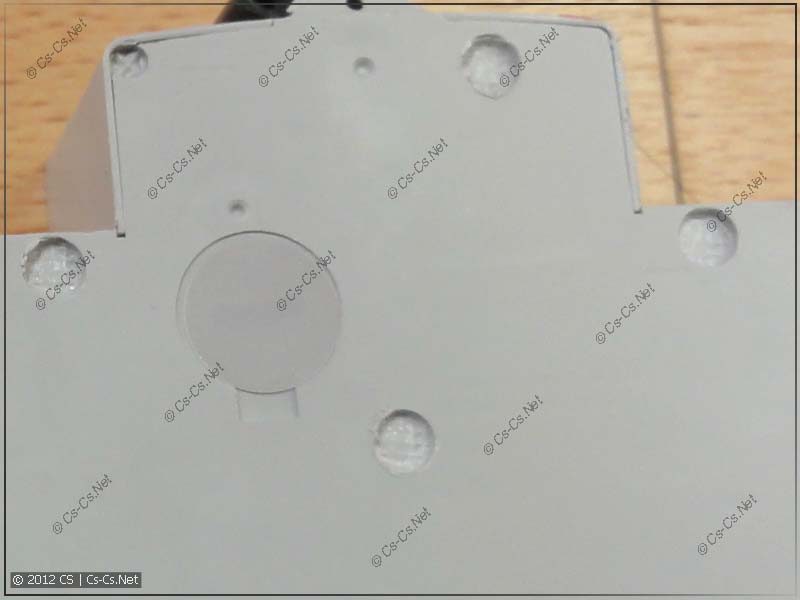

ABB DS941: Заплав корпуса НАСТОЯЩЕГО

На подделке заплавки более чёткие, но находятся как бы отдельно от корпуса, болтаются. Из-за этого корпус гуляет и часто разваливается на части.

ABB DS941: Заплав корпуса ПОДДЕЛКИ

Мои выводы те же. Мне наплевать на эту серию вообще и полностью, потому что есть новая (Дифавтоматы ABB серии DS20x (DS201 / DS202C) / Дифам – БЫТЬ!). Хоть она стоит дороже, но собирать я буду на ней. Касательно «А шо ж ты не смотрел раньше?!». У всех производителей бывают разные неудачи и ошибки. Некоторые надо прощать (и знать, чтобы не попадаться), из-за некоторых — уходить. Мне пока ABB нравится своей брутальностью, и я остаюсь на нём.
