Признаки неисправности клапана адсорбера(абсорбера)

По требованиям новых экологических стандартов, ограничивающих содержание вредных веществ в выхлопных газах, транспортные средства должны быть оснащены системой EVAP. Это оборудование препятствует попаданию вредных топливных испарений в атмосферу. Основную функцию в системе улавливания топливных паров выполняет адсорбер. Некоторые недооценивают важность этого элемента в работе автомобиля. Однако, неисправность этого, на первый взгляд, второстепенного узла может привести к повреждению бензонасоса и отразиться на работе всего двигателя. Поэтому, специалисты рекомендуют проверять клапан адсорбера при появлении признаков неисправности мотора.

Назначение и принцип работы клапана продувки адсорбера

Система EVAP устанавливается на бензиновые двигатели внутреннего сгорания для предотвращения попадания паров топлива в атмосферу. Электромагнитный клапан продувки адсорбера является элементом этой системы. Поэтому, чтобы выяснить, для чего нужен клапан адсорбера и как он работает, важно понять принцип работы всей системы.

Конструкция адсорбера представляет собой емкость, заполненную адсорбентом, чаще всего активированным углем. Устройство соединено с топливным баком и управляющим клапаном автомобиля специальными трубками.

Клапан адсорбера установлен между впускным коллектором и адсорбером и выполняет функцию вентиляции.

Образующиеся в топливном баке пары бензина проникают в сепаратор, где они конденсируются и снова сливаются в бак. Какая-то часть паров не успевает конденсироваться в сепараторе и попадает через паропровод в адсорбер. В фильтрующей системе они поглощаются активированным углем, накапливаются и затем при запуске двигателя подаются во впускной коллектор.

Процесс поглощения топливных испарений проходит только при отключенном двигателе. Когда автомобиль работает, электронный блок управления открывает электромагнитный клапан продувки адсорбера, через который поступает воздух и таким образом происходит вентиляция. При этом накопившийся конденсат вместе с воздухом высасываются из адсорбера и снова попадает в двигатель, где происходит его дожигание. Клапан адсорбера обеспечивает вентиляцию всего механизма и направляет топливный конденсат назад в двигатель.

Неисправности клапана адсорбера и их устранение

Практически непрерывная работа адсорбера системы поглощения топливных паров может послужить причиной поломки клапана продувки.
Неисправность клапана адсорбера часто приводит к повреждению бензонасоса. Из-за плохой вентиляции адсорбера накапливается бензин во впускном коллекторе, двигатель теряет мощность, а расход топлива постепенно увеличивается. Это может привести к полной остановке двигателя. От того, как работает клапан адсорбера, зависит работа всего автомобиля.

Как проверить работоспособность клапана продувки адсорбера?

Чтобы вовремя заметить и исправить неполадки, необходима регулярная проверка клапана адсорбера. При этом выявить поломку можно по определенным косвенным признакам.

При работе двигателя на холостых оборотах или в холодную погоду система поглощения паров издает характерные звуки, так щелкает клапан адсорбера. Некоторые путают этот звук с неисправностями ГРМ, роликов или других деталей. Проверить это можно, резко нажав на педаль газа. Если звук не изменился, значит это цокает клапан адсорбера. Специалисты могут объяснить, что делать, если клапан адсорбера стучит слишком сильно. Для этого необходимо закрутить регулировочный винт, при этом сначала он очищается от эпоксидной смолы.

Клапан абсорбера можно отрегулировать.

Винт поворачивается на приблизительно на пол-оборота. Если его закрутить слишком сильно, то контроллер выдаст ошибку. Такая регулировка клапана адсорбера сделает его работу мягче, а стук тише.

Однако, как проверить клапан адсорбера на наличие поломок?

Определить поломку клапана можно с помощью системы диагностики ошибок или механической проверкой.

Коды электронных ошибок записаны в памяти контроллера и свидетельствует об электрическом повреждении. Для проверки клапана рекомендуется обращать внимание на такие выдаваемые контроллером ошибки, как «обрыв цепи управления клапана продувки адсорбера».

Признаки, по которым можно механически определить неисправность клапана адсорбера:

  • Появление провалов на холостом ходу двигателя.
  • Очень низкая тяга двигателя.
  • Не слышно звуков срабатывания клапана при работе двигателя.
  • Шипение при открытии крышки бензобака свидетельствует о разрежении в системе.
  • Это верный признак неисправности вентиляции адсорбера.
  • Появление запаха топлива в салоне автомобиля. Однако, его появление могут вызвать и другие причины.

Замена клапана абсорбера своими руками

Если обнаружены признаки неисправности, требуется ремонт или замена клапана. Клапан адсорбера стоит недорого, а замену произвести несложно. Для демонтажа нужно иметь пару крестообразных отверток и знать, где находится клапан продувки адсорбера.

Маркировки старого и нового клапана должны совпадать.

  • Открыть капот и найти цилиндрическое устройство – адсорбер.
  • С аккумуляторной батареи снять минусовую клемму.

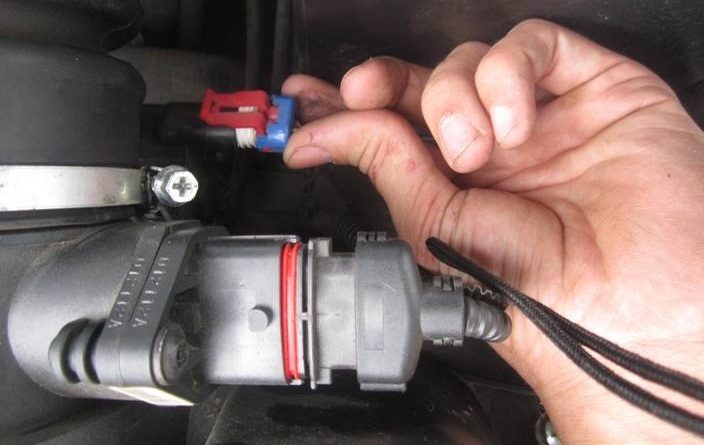

  • Отсоединить колодку проводов, нажав на фиксатор и потянув на себя.
  • Ослабить крепление клапана.
  • Штуцеры под защёлкой убрать и отсоединить шланги.
  • Извлечь клапан вместе с кронштейном из адсорбера.
  • Новый клапан устанавливается в обратном порядке.

Таким образом, даже такой небольшой элемент, как клапан адсорбера, выполняет важные функции и его неисправность может серьезно нарушить работу всего двигателя. Поэтому важно следить за состоянием своего автомобиля и вовремя проводить диагностику.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Источник

Схема адсорбера ваз 2110

В автомобиле адсорбер поглощает пары топлива из системы вентиляции бензобака и подает их на впуск, ибо по экологическим нормам бензобак должен быть изолирован от атмосферы.

Из Википедии ;

Адсо́рбер (от лат. ad — на, при и sorbeo — поглощаю) — аппарат для поглощения (сгущения) поверхностным слоем твердого тела, называемого адсорбентом (поглотителем), растворенных или газообразных веществ, не сопровождающееся химической реакцией. Адсорбер применяется в химической, нефтеперерабатывающей и других отраслях промышленности. Процесс, происходящий внутри этого аппарата называется адсорбция.

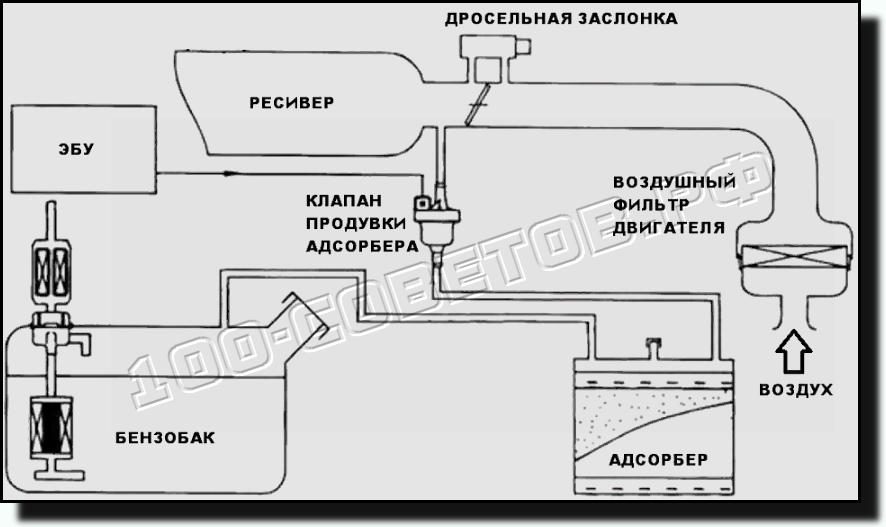

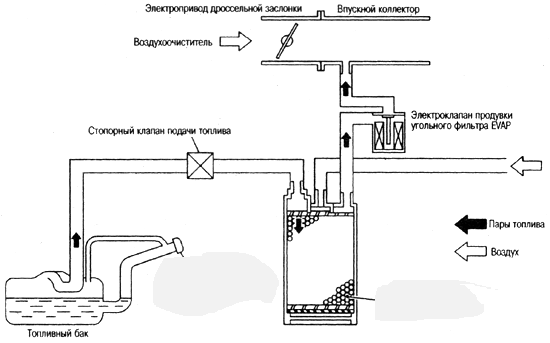

Система фильтрации паров бензина. Схема довольно условна, но отражает суть. Пары бензина из бака проходят через угольный фильтр, очищаются и подаются на впуск через электромагнитный клапан, управляемый ЭБУ.

Теперь первый вопрос — зачем фильтровать пары бензина если они все равно идут на впуск? Ответ прост — откорректировать программу управления двс добавлением n-го числа чистого воздуха на входе намного проще чем проводить коррекцию по топливно-воздушной смеси (пары бензина из бака) неизвестной пропорции.

А теперь и ответ на главный вопрос — зачем его удалять?
Так вот, хоть некоторые производители и заявляют что ресурса у этого девайса хватит на весь срок эксплуатации авто, но мы то знаем что они лукавят )

В общем со временем адсорбер забивается и перестает пропускать воздух. В результате в баке мы получаем избыточное давление, мешающее нормальной работе бензонасоса. В салоне (иногда под капотом) мы получаем периодический запах бензина, пары которого выдавливает из трубки вентиляции. А двигатель начинает работать на обогащенной смеси из за нехватки воздуха.

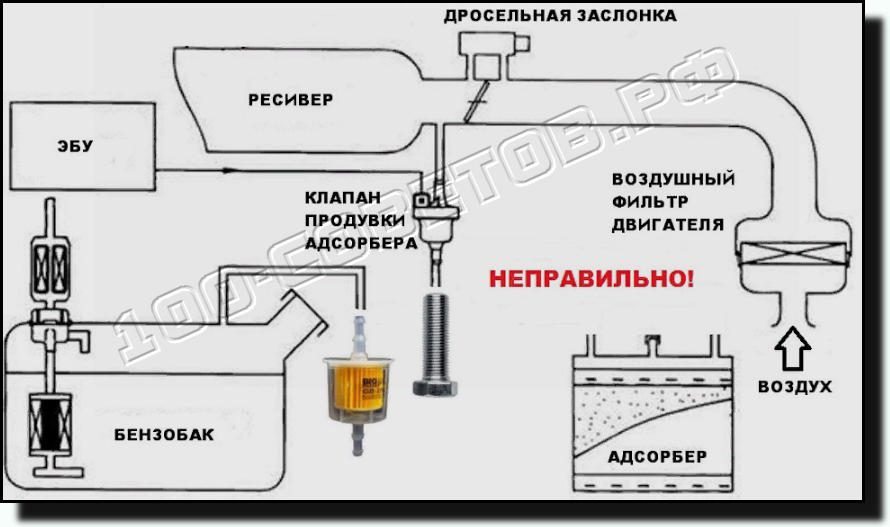

А теперь угадайте как в нашей стране решают эту проблему? Правильно, большинство просто выкидывают адсорбер и глушат систему как показано на схеме:

На картинке я уже написал что это неправильно и вот почему. Такой способ удаления адсорбера решает проблему лишь отчасти. Да, запах бензина пропадает, бак вентилируется, но воздух на впуск как не подавался так и не подается, двигатель продолжает работать на богатой смеси.

А теперь следующая схема:И вот на ней уже показано как НАДО делать. На шланг от клапана к адсорберу одевается все тот де фильтр от классики, который теперь выполняет роль воздушного фильтра и не дает попасть грязи в ресивер. Именно так топливо-воздушная смесь приводится к нормальным параметрам.

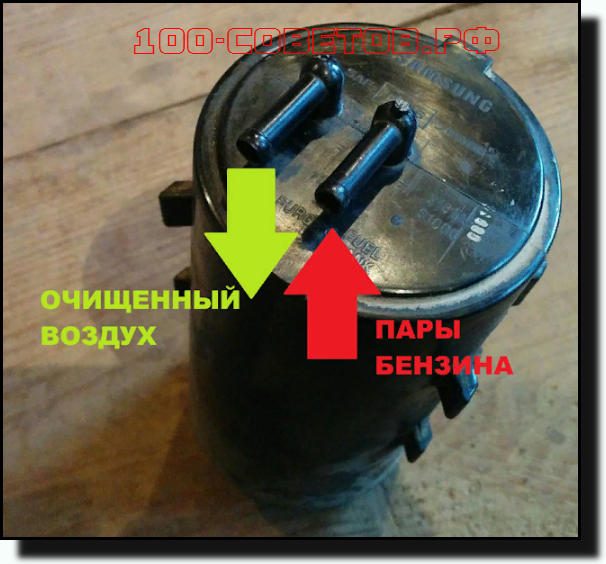

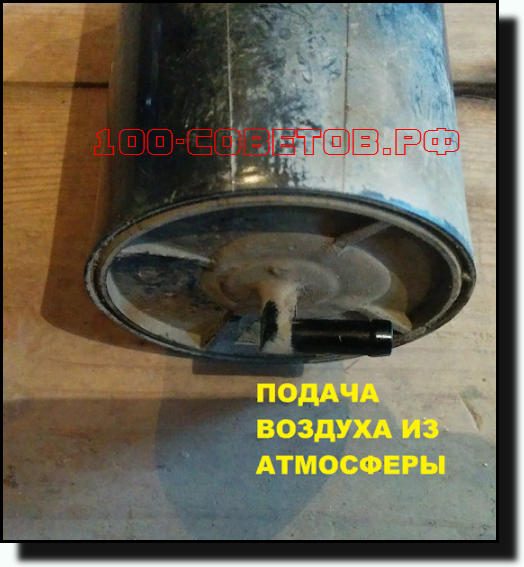

Ну а теперь пару наглядных фото того, как это все выглядит на самом деле:Тут все понятно, одна трубка идет к бензобаку, вторая через клапан к двигателю.

Дорогие друзья, сегодня мы с вами узнаем, зачем на ваз устанавливается адсорбер, что из себя представляет клапан адсорбера, как работает вся эта система в целом и для чего она вообще нужна. Начнем с того, что адсорбер в первую очередь нужен не только для того, что бы ваш автомобиль соответствовал нормам Евро 2, 3 и т.д. но еще и для того, что бы у вас в салоне не воняло бензином а в баке не было избыточного давления. Многих владельцев автомобилей десятого семейства смущает размер адсорбера на ВАЗ, мол занимает слишком много места и зачем он вообще нужен. А он нужен. Хотите освободить место – установите адсорбер от приоры на ВАЗ-2110 и спите спокойно, устанавливайте в освободившееся пространство сигналы от камазов, дополнительные бачки омывателя или просто любуйтесь оным 🙂 Не суть важно. Итак, что же представляет из себя адсорбер? По большому счету основная часть адсорбера, бочонок – это фильтр, наполненный гранулированным активированным углем. Клапаном адсорбера управляет непосредственно ЭБУ («МОЗГИ») вашего автомобиля. Вот стандартное устройство адсорбера и принцип его подключения для наглядности

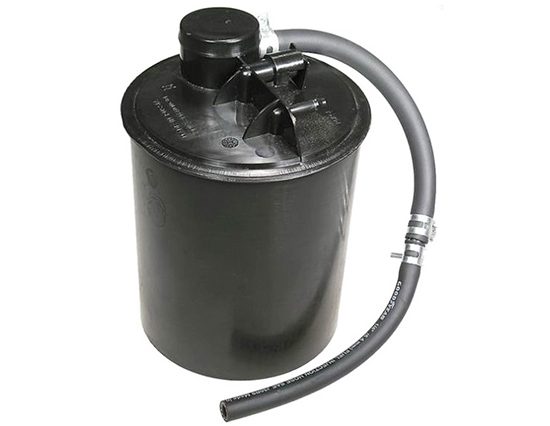

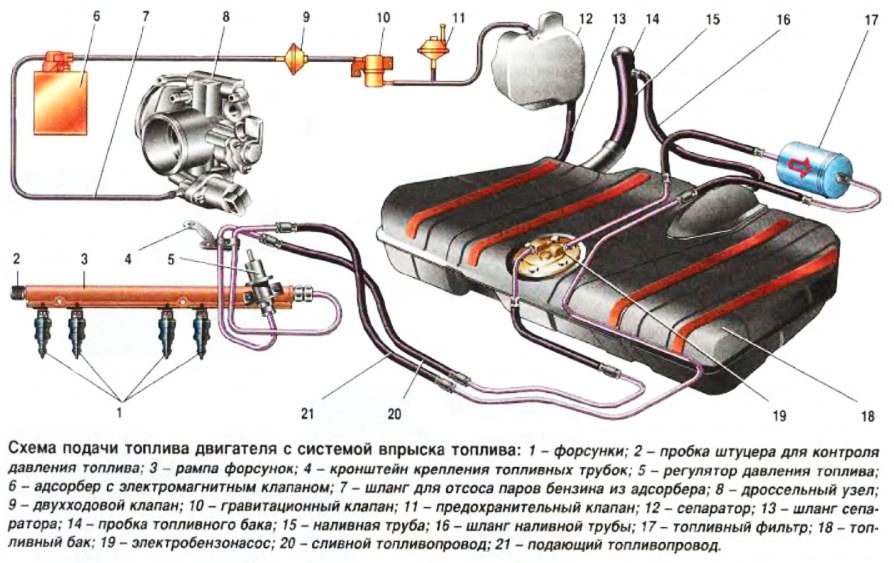

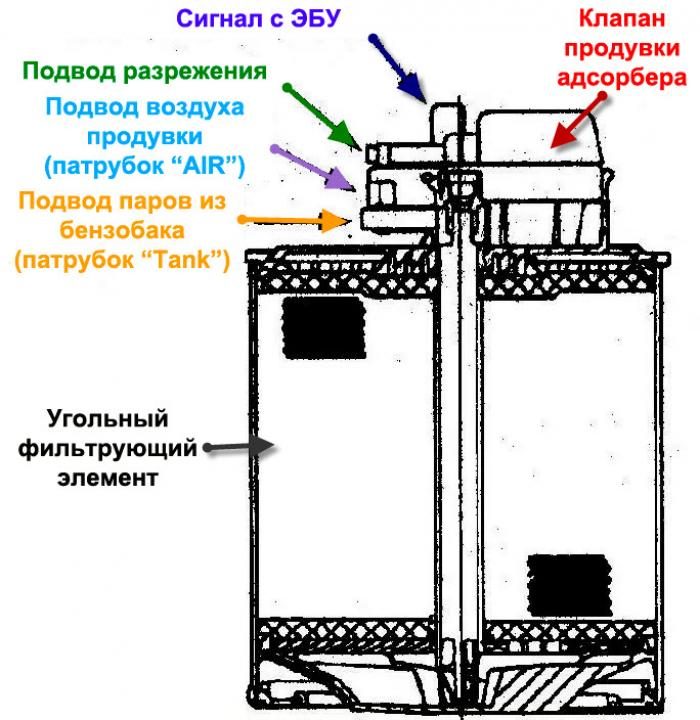

Как видно из схемы к адсорберу подключается шланг идущий в бак, шланг подачи паров бензина к дроссельному узлу, электрическая фишка управления клапаном адсорбера.

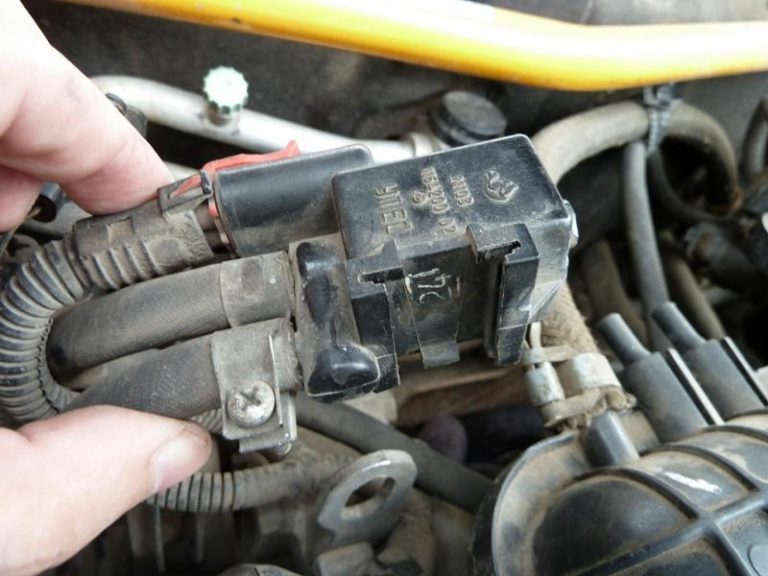

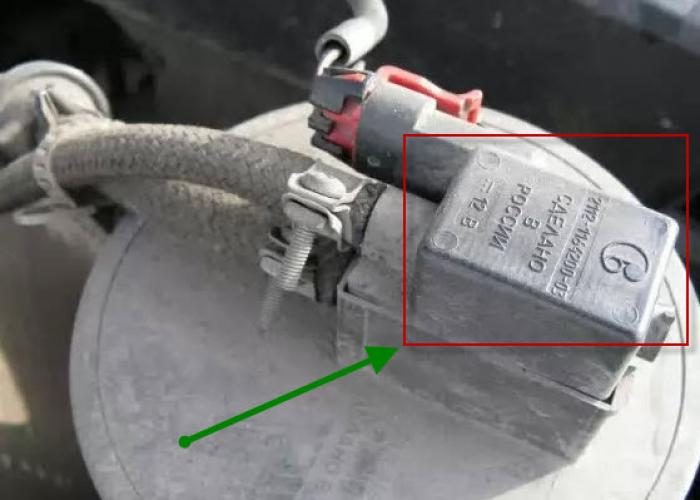

Клапан расположен сверху адсорбера, вот фото.

Если двигатель заглушен, то клапан адсорбера находится в закрытом состоянии и пары топлива из бака поглощаются непосредственно фильтрующим элементом адсорбера. Если же соблюдены условия, что температура ОЖ двигателя выше 75 градусов, а авто движется со скоростью более 10 километров в час, то клапан открывается и начинает свою работу, а именно перенаправляет (отсасывает) пары к дросселю и потом в впускную трубу, откуда они уже поступают в двигатель и сгорают. Клапан управляется импульсно, с определенной частотой, именно поэтому владельцы машин с адсорбером иногда могут слышать его работу на низких скоростях, он как бы тарахтит под капотом.

Согласно Евростандарту экологии «Евро-3», выброс в атмосферу углеводородных паров, которые возникают при испарении бензина — запрещен. Учитывая это, учеными было придумано устройство, которое позволяет улавливать и нейтрализовать вышеописанные пары.

Этим «спасительным» устройством стал так называемый адсорбер или как его некоторые называют — «абсорбер» (от слова абсорбент — способный впитывать, от части, такое название также можно считать правильным), его устанавливают в топливную систему автомобиля с целью устранения вредных паров, которые возникают в результате испарения бензина.

Сегодня, мы постараемся ответить на наиболее популярные вопросы, связанные с адсорбером, для того чтобы вы узнали, что это, для чего нужно и как работает адсорбер топливной системы. В качестве примера мы возьмем ВАЗ 2110.

В качестве абсорбента, который впитывает углеводородные испарения выступает уголь, которым наполняют резервуар адсорбера. Откуда берутся пары? Пары, как уже было сказано выше, выделяет бензин из-за нагревания топлива и постоянного взбалтывания во время движения пары поднимаются вверх, затем, через отверстие в горловине бака поступают в сепаратор. В сепараторе пары конденсируются и стекают обратно в бак, а часть газов, не успевшая перейти из газообразного состояния в жидкое или попросту говоря стать конденсатом, поступает по паропроводу в гравитационный клапан и непосредственно в адсорбер, которые он нейтрализует при помощи активированного угля. Процесс этот происходит в момент, когда мотор не работает.

Если же двигатель работает, система управления путем открытия электромагнитного клапана выполняет продувку адсорбера, после чего вредные пары вместе с воздухом выбрасываются во впускную трубу, где они сжигаются.

Польза от такой системы двойная, т. к. прежде всего не происходит загрязнения атмосферы вредными испарениями, кроме того, происходит экономия топлива, поскольку, бензин не испаряется, а возвращается через сепаратор в бак.

Из чего состоит адсорбер ВАЗ 2110?

  • Трубки и шланги пароотвода;
  • Трубка для слива бензина;
  • Продувочный клапан;
  • Сепаратор;
  • Гравитационный клапан;
  • Адсорбер (активированный уголь).

Распространенные неисправности адсорбер топливной системы

Как и любой фильтр, а адсорбер можно назвать фильтром, со временем происходит загрязнение фильтрующего элемента, после чего производительность этого устройства снижается.

Признаки неисправности адсорбера:

  1. Избыточное давление в топливном баке. Это происходит из-за того, что парам бензина некуда деваться и бак попросту «распирает». Признак избыточного давления в баке — шипение во время откручивания крышки заливной горловины бака.
  2. Холостые обороты двигателя могут начать плавать.

Где расположен адсорбер на ВАЗ 2110?

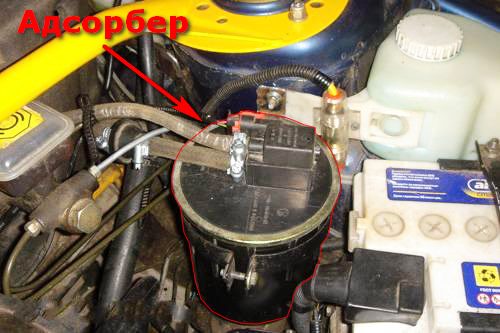

Для того чтобы найти адсорбер необходимо поднять капот, и посмотреть в левый ближний угол, там вы увидите небольшую черную баночку цилиндрической формы.

Замена адсорбера ВАЗ 2110 — процедура несложная, заключается она в том, чтобы купить новый адсорбер, снять старый и подключить все шланги в соответствии с тем как они были подключены.

На этом у меня все, статья про адсорбер подошла к концу, кому понравилось, комментируйте и делитесь статьей в соцсетях, используя специальные кнопки внизу статьи. Спасибо за внимание, до новых встреч на ВАЗ Ремонт.
