Адаптер линейного выхода usl1 схема подключения

МАКСИКОМ USL1

Стоимость данной модели дополнительных принадлежностей будет уточнена при заказе.

Наличие в наших магазинах:

  • Краснодар, Солнечная, 4Б Под заказ
  • МО, Подольск, Рощинская, 22А Под заказ
  • Омск, 7-я Северная, 186 Под заказ

Сообщить о поступлении в магазин

Вы получите уведомление, если данная модель появится на складе одного из наших магазинов без размещения заказа.

Срок отгрузки под заказ от 2-х рабочих дней

Оплата и доставка

  • Цена указана с НДС.
  • Доставляем по всей России и странам таможенного союза.
  • Работаем с юридическими и частными лицами.

Открыть больше информации о оплате и доставке

Оплата Варианты оплаты для физических лиц:

Варианты оплаты для юридических лиц:

  • 100% предоплата.
  • Частичная предоплата по договору поставки.
  • Оплата по факту поставки.

Подробно о различных вариантах оплаты

Доставка

  • Доставка транспортными компаниями в любой регион России, Казахстана, Армении, Белорусиии, Кыргыстана.
  • Самовывоз в Москве, Омске и Краснодаре.
  • Бесплатное перемещение заказа между филиалами Вива-Телеком.

Все возможные способы доставки (предлагаем 18 видов)

Популярные города доставки: Барнаул, Благовещенск, Владивосток, Екатеринбург, Иркутск, Краснодар, Красноярск, Новороссийск, Новосибирск, Новый Уренгой, Оренбург, Пермь, Ростов-на-Дону, Самара, Ставрополь, Сургут, Томск, Тюмень, Хабаровск, Челябинск, Якутск.

Примечание

  • Стоимость при покупке за наличный и безналичный расчет одинакова.
  • Наличие на складе обновляется один раз в сутки.
  • Информация о цене и наличии на складе не является публичной офертой.

Артикул товара: USL1

1. Модуль адаптера.
2. Упаковка

МАКСИКОМ
Страна производства или сборки: Россия

Дата размещения в каталоге:
12.01.2006

МАКСИКОМ USL1 подойдет для следующих моделей:
МР11 МР35 МР48 МР80

Дополнительные принадлежности аналогичные по совместимости:
GGS

Знаком v отмечены модели дополнительных принадлежностей, имеющиеся в наличии на складах Вива-Телеком.

Отзывы покупателей и специалистов о МАКСИКОМ USL1

Не забывайте высказывать и своё мнение.
Оно поможет будущим владельцам в выборе оптимальной модели дополнительных принадлежностей.

Рейтинг МАКСИКОМ USL1

У товара ещё нет оценки покупателей.
Свою оценку можно поставить на странице отзывы пользователей и форум о МАКСИКОМ USL1.

Дополнительные принадлежности аналогичные по совместимости

Громкоговоритель (до 30 штук на один блок ГГС) для АТС MP11, MP35, MP48, MP80

Скачать прайс-лист «Дополнительные принадлежности«:

Прайс-лист «Дополнительные принадлежности»

Формат:
Дата формирования прайс-листа: 17.02.2022.

Цены в прайсах и информация о наличии обновляются ежедневно.
Для перехода к подробному описанию модели нажмите на его наименовании в сохраненном прайсе.

Магазин и информационный ресурс по продажам и обслуживанию дополнительных принадлежностей МАКСИКОМ. Цена на товар в наличии всегда актуальна. Всю предлагаемую технику можно купить с доставкой из городов Краснодар, Омск и Москва в любой регион России и страны таможенного союза. Приобретайте оборудование только у проверенных и надежных поставщиков.

2009—2022 © ЗАО «Вива-Телеком». ОГРН 1085543064947. Основано в 2008 году. Радиостанции и измерительные приборы.

Источник

Адаптер линейного выхода USL1

Адаптер линейного выхода USL1

ГГС и громкое оповещение на значительных территориях.

Адаптер линейного выхода для АЛ USL1 предназначен для подключения внешнего усилителя к АТС Максиком. Такая потребность может возникнуть в случаях, когда требуется озвучить значительные территории, и для этого используются как усилители, так и громкоговорители повышенной мощности. С помощью адаптера можно подключить любой усилитель, включение и выключение которого управляется сигналом на линейном входе.

С какими сериями АТС “Максиком” можно использовать адаптер USL1?

  • Гибридные мини АТС малой емкости серий MP11 и MP35
  • Гибридные офисные АТС серий MP48 и MP80
  • Цифровые IP АТС серии MXM500
  • АТС предыдущих поколений: MXM120, MXM300-1

Что такое встроенная система ГГС?

Каналы громкоговорящей связи создаются путем подключения усилителей к портам АЛ. Количество каналов определяется конструктивом станции. Например, к MP11 можно подключить до 2-х каналов ГГС, к одному блоку MXM500 — до 10. Программирование каналов ГГС является частью программирования станции Например, при программировании MXM500 производятся следующие действия:

  • Для выбранных АЛ включается установка “режим ГГС”
  • Создаются каналы ГГС
  • Конкретные АЛ “привязываются” к тем ГГС, которым им разрешено пользоваться.
  • Назначаются коды выхода на каналы ГГС
  • Каждой группе ГГС присваивается имя

Таким образом. ГГС становится элементом внутренней связи предприятия. АЛ, к которой подключен адаптер линейного выхода USL1 или выносной усилитель ГГС, фактически является внутренним абонентом АТС.

Примеры решений с использованием встроенной ГГС и адаптера USL1

Адаптер USL1 потребуется в тех случаях, когда громкоговорящая связь и громкое оповещение организуются на открытой территории и(или) в крупных помещениях, имеющий высокий уровень шума. Примеры действующих систем громкоговорящей связи и громкого оповещения, построенных на базе АТС “Максиком” и использующих адаптер USL1

  • ГГС и громкое оповещение в пожарных частях. Системы связи, включающие ГГС, установлены в Пожарно-спасательном отряде противопожарной службы Санкт-Петербурга. Системы действуют в семи пожарных частях на базе гибридной АТС MP48 и цифровой IP АТС MXM500.
  • ГГС и громкое оповещение в аэропорту. Система на базе АТС “Максиком”, включающая адаптер USL-1, установлена в аэропорту г. Салехарда.
  • ГГС и громкое оповещение в караульном помещении и на территории части. Подробнее об этом решении — здесь.
  • ГГС и громкое оповещение в летних детских спортивно-оздоровительных учреждениях . Подобная система на базе АТС “Максиком” установлена в ГБОУ ДОД «ДООЦ «Маяк»

Во всех ли случаях организации ГГС на базе мини АТС “Максиком” понадобится этот адаптер?

Если к телефонным станциям подключаются усилители UMS1 и UMA1, адаптер линейного выхода не требуется.

В комплект поставки USL1, помимо самого устройства также входят:

  • Соединительный кабель
  • Инструкция по эксплуатации USL1

Напряжение на выходе USL1 — не более 1V. Контакты клеммной колодки являются контактами низковольтной слаботочной цепи для подключения усилителя мощности. Эти контакты замыкаются автоматически во время сеанса громкой связи и электрически не связаны со схемами USL1 и АТС.

  • Исходное состояние контактов — нормально разомкнуты
  • Коммутируемый ток — не более 50vA
  • Коммутируемое напряжение — не более 36V.

Copyright © 2022 «Мультиком» — разработчик и производитель офисных и учрежденческих телефонных станций.

Какие персональные данные мы собираем, зачем нам это нужно, как мы их храним и обрабатываем.

  • Ваши ФИО, номер телефона, название организации и должность.

Эти персональные данные позволяют нам однозначно идентифицировать Вас в дальнейшем в следующих ситуациях:

  • Вы проявили интерес к нашей продукции и (или) услугам и хотите обсудить решение конкретной задачи (закупка того или иного оборудования, разработка решения по системе связи и т.п.) В таком случае, мы должны знать Ваши фамилию, имя и отчество для того, чтобы специалисты компании могли обращаться к вам соответствующим образом. Нам может понадобиться указанный Вами номер телефона и(или) адрес электронной почты для оперативной связи с Вами и обсуждения вопросов, связанных с оказанием Вам услуг по организации системы связи. В случае, если в результате обсуждения мы перейдем к составления договора, Ваши ФИО, номер телефона, название организации и должность могут быть использованы при составлении договора с указанием Вас в качестве представителя организации, подписывающего договор, или в качестве контактного лица. В случае, если мы сочтем, что интересующее Вас оборудование и(или) услуги могут быть быстрее оказаны сертифицированным представительством, сервисным центром или одним из наших дилеров, мы передадим эти персональные данные соответствующей компании, чтобы ее представители связались с Вами и предоставили Вам необходимое оборудование и(или) услуги по договору, который Вы сможете заключить с этой компанией. Список наших представительств указан на сайте. Заранее уведомляем Вас о том, что компании, осуществляющие поставки нашего оборудования и оказание соответствующих услуг на территории РФ, являются самостоятельными юридическими лицами, имеющими собственную политику конфиденциальности и самостоятельно несущими ответственность за хранение и обработку Ваших персональных данных.
  • Вы проявили интерес к некоторым специальным системам связи. В таком случае, указание названия Вашей организации, имени, фамилии, должности и контактных данных (телефон и (или) электронная почта) является подтверждением того, что дополнительная информация о системе специальной связи, которую мы направим после получения запроса, не попадет в чужие руки.
  • Вы хотели бы стать нашим партнером. В таком случае, нам могут понадобиться Ваши ФИО, должность, телефон и адрес электронной почты для обсуждения вопросов партнерства и поставок, а также данные о расположении вашей организации для размещении информации на интерактивной карте — в том случае, если наши компании становятся партнерами. Размещение информации на карте — способ сообщить потенциальным клиентам о наличии интересующих их товаров и услуг в непосредственной близости.
  • Вы сертифицированный специалист, т.е., прошли очное или заочное обучение по работе с нашим оборудованием и получили соответствующий сертификат. Ваши ФИО, телефон и(или) адрес электронной почты и название организации могут быть размещены в соответствующей разделен сайта, чтобы те, кто живет и работает в вашем регионе и нуждается в консультационной и сервисной помощи, знали, к кому обращаться.
  • Вы собираетесь стать подписчиком нашего сайта и получать специальные рассылки. В таком случае, нам дополнительно понадобятся данные о Вашей сфере деятельности, специализации и предпочтениях — чтобы направлять Вам только ту информацию, которая будет Вам интересна и полезна.

Источник

Преобразователь линейного выхода как подключить

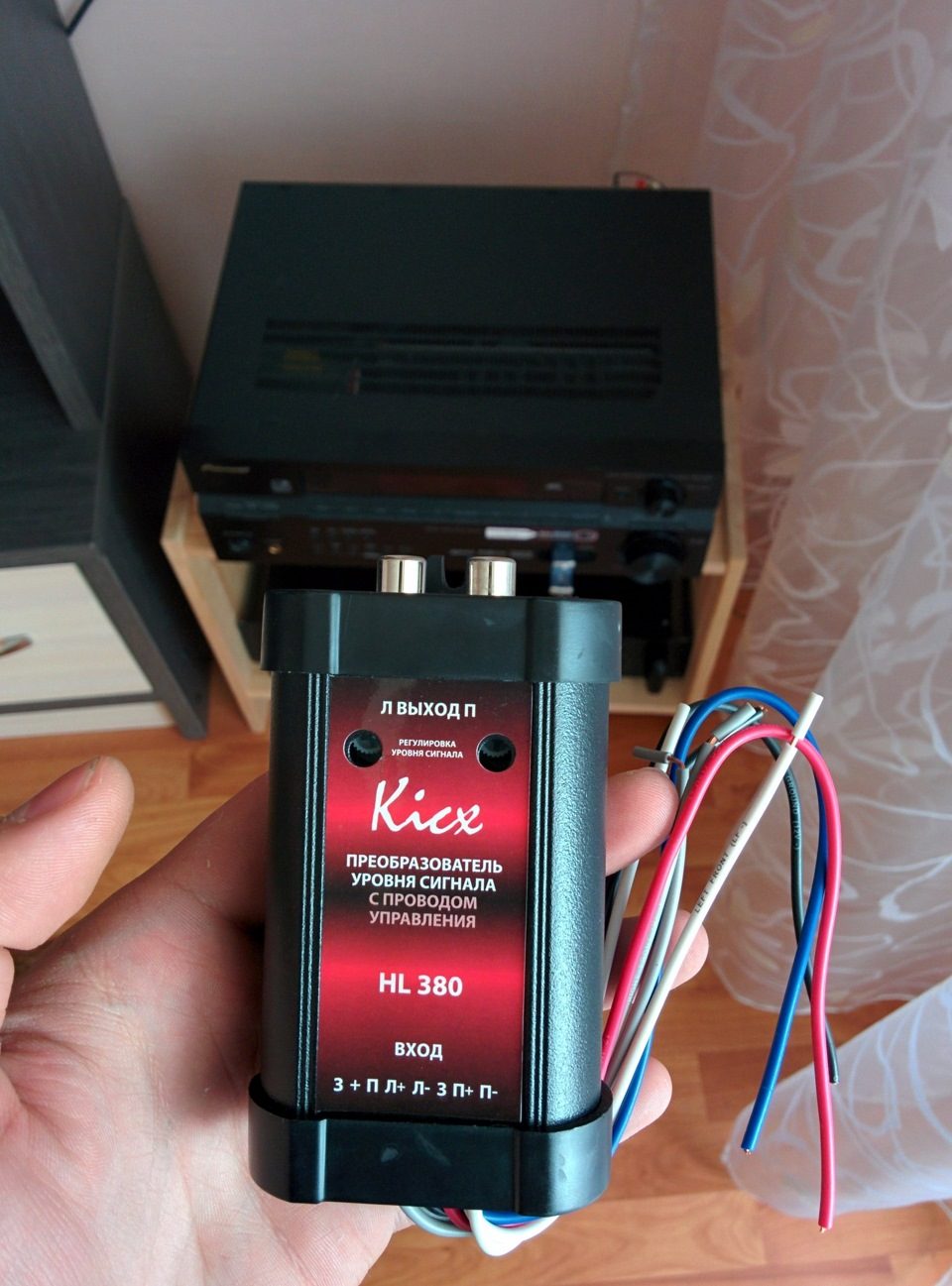

Штатную магнитолу менять не планирую, устраивает, но хочется низ услышать. Начитавшись интернетов, купил линейный преобразователь Kick HL-380.

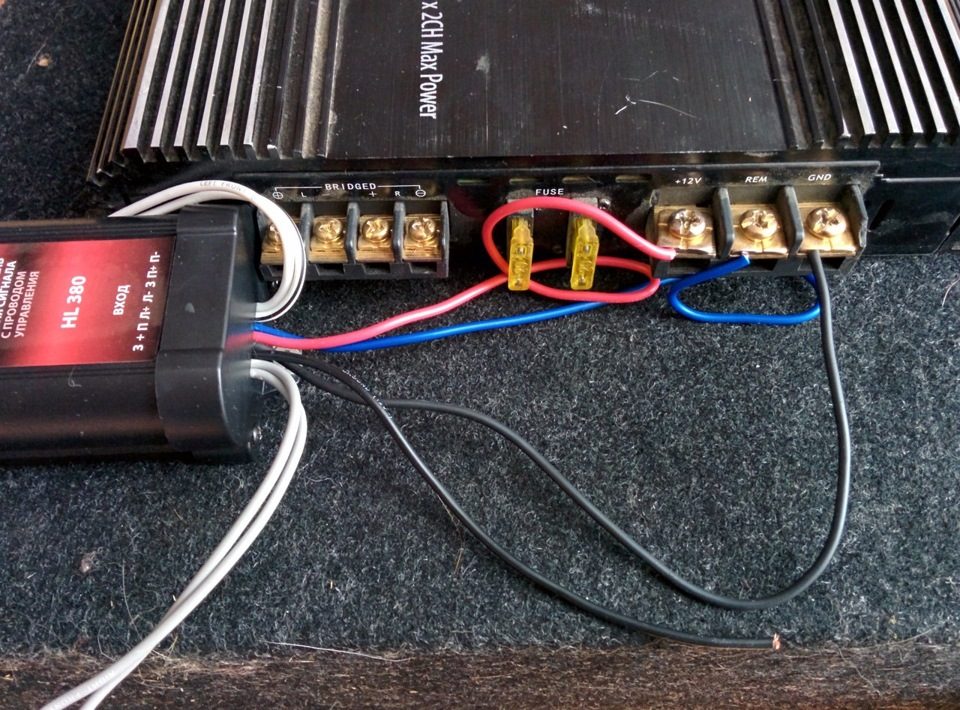

Протянул плюс от аккумулятора через передний правый локер, продел его в техническую заглушку и пустил по левому порогу в багажник. Минус взял с крепления к кузову задней правой откидной сидушки. Сигнал на девайс взял с правого заднего динамика в двери, подключившись в нему параллельно. Сам девайс закрепил на сабвуфере вместе с усилителем и запитал с его клемм. Девайс включается вместе с усилителем при включении магнитолы.

Качество звучания не обрадовало. Конечно на это влияет и штатная магнитола сименс и корявое подключение через непонятный девайс. По хорошему нужно выпаять с магнитолы линейники, но не силен в этом вопросе, поэтому не стал заморачиваться. НО!

У товарища такая же беда, отсутствуют линейные выходы и он приобрел подобный девайс, но другой фирмы и другой ценовой категории. Приблуда зовется MDLab SQ6.

После недельной «аренды» этой игрушки в моей машине, стало ясно, что это и есть решения моей проблемы с качеством звука. Коробочка звучит отменно, ни в какое сравнение с моим киксом.

Kick HL-380 — 495 р.
MDLab SQ6 — 2800-3500 р.

Заказал девайс, нашел его в инете за 3150+доставка.

После получения подробный отчет о подключении+шумка всех дверей:)

Хорошая и громкая музыка в салоне автомобиля – этого хотят многие автолюбители, особенно молодежь. Но существует некоторая проблема, далеко не каждая машина уже оборудована качественной аудиосистемой. Поэтому в этой статье мы постараемся в полной мере и доходчиво рассказать, как можно самостоятельно выполнить подключение сабвуфера к штатной магнитоле, к той, какая у вас уже имеется, установленная заводом изготовителя.

Правда хочется сразу оговориться. Что если вы решили сами выполнить всю работу и подключить активный сабвуфер, то ответственность будет лично на вас. Но не надо испытывать излишних страхов, если ваши руки могут держать отвертку и пассатижи, то подключение усилителя к штатной магнитоле, будет вам по силам.

Как подключить сабвуфер к штатной магнитоле, без линейных выходов

Есть желание слушать во время езды любимых исполнителей, есть автомагнитола, но она, к сожалению, не дает желаемого эффекта, музыка играет, но хотелось бы чего-то более мощного. Для этого и нужен сабвуфер, но подключение саба все-таки сопровождается некоторыми трудностями. На него, как и на любой другой усилитель, нужно подать питание, а также подключить и кабель, по которому будет передаваться аудиосигнал.

И вот тут, если вы, не продвинутый радиолюбитель, можно зайти в тупик, потому что в автомагнитоле вы не находите ни одного отверстия, куда можно было бы подключить желаемый усилитель.Появляется закономерный вопрос можно ли вообще, и если возможно, то, как подключить усилитель к штатной магнитоле?

1) Приобретение новой магнитолы

Первый способ хорош для тех, кто плохо разбирается в радиоделе, но не имеет особых ограничений в денежных средствах. Надо просто пойти в автомагазин и приобрести новую магнитолу, более современную, и вполне возможно, что все вопросы решатся сами собою. Этот способ действительно неплохой, но требует соблюдения некоторых формальностей. Например, ваше авто должно поддерживать покупаемое штатное головное устройство. Также в магнитоле должна быть функция поддержки, чтобы подключаемый сабвуфер работал, и давал прекрасный звук. Ну и последний немаловажный пункт – это стоимость головных устройств, с современным кризисом их цена подпрыгнула до цены космических кораблей. Но, как уже писалось выше, если деньги не проблема, то все сразу решается, в противном случае читаем дальше.

2) Обратиться к радиолюбителям

Итак, если вы не миллионер, и к тому, же не очень хорошо разбираетесь в проводах, то для вас наилучшим выходом будет обращение за помощью к опытным радиолюбителям.

Найти их можно в небольших мастерских. Некоторые специалисты буквально за считаные минуты, у вас на глазах, разберут вашу магнитолу, припаяют дополнительные провода и выведут их наружу RCA разъёмы. Схема простая, но на все 100% рабочая. Вы уже дальше сами сможете на выведенные контакты подключить усилитель или сабвуфер. Если мастер хороший, то он обеспечит вам не только прекрасный звук, но и полную безопасность в салоне машины.

3) Установить линейный преобразователь

Следующий вариант подходит для тех людей, которые сами плохо разбираются в тонкостях радиодела, но не хотят обращаться к другим. В данной ситуации лучший выход покупка преобразователя уровня. Именно через него и можно будет соединить между собою два прибора, головное устройство без нужных нам выходов и сабвуфер, или усилитель. Купить данный преобразователь можно в любом магазине автозвука. Сам этот прибор простой, и поэтому не будем вникать в его внутренний мир, а вот снаружи у него с одной стороны два тюльпана (так называются аудиоразъемы – RCA), а с другой — четыре провода.

Справиться с подключением преобразователя может даже школьник, главное не перепутать контакты, плюс и минус присоединяются к правому динамику, оставшиеся два проводка подключаются к левому динамику. На этом все, ваши высокоуровневые частоты превращаются в низкоуровневые, и вы в полной мере, насколько это, возможно, наслаждаетесь музыкой. И еще один немаловажный момент, что вследствие подобного подключения вся ваша электроника будет в полной безопасности.

4) Выбирать усилитель или сабвуфер с низкоуровневым входом

Последний вариант, пожалуй, самый простой, но опять-таки все упирается в деньги. То есть, имея определенную сумму на руках, вы снова идет в магазин электроники, и покупаете так называемый активный сабвуфер или усилитель с низкоуровневым входом. Также, не вникая в принцип его работы, отмечаем, что в этом аппарате линейный преобразователь уже встроен. Вы его подключаете согласно инструкции к динамикам и наслаждаетесь музыкой.

Полезная статья: «Как выбрать автомобильный усилитель» здесь мы подробно расскажем на что стоит обратить внимание выбирая усилитель для вашей аудиосистемы.

Как видите, в принципе, ничего сложного, даже в самом сложном варианте нет. Имея пару инструментов и ровные руки, можно все сделать самостоятельно. Необязательно тратить много денег, и не надо каких-то специальных знаний, нужно просто желание, и музыка в вашем салоне будет звучать всегда!

Теперь вам известны все способы как можно взять сигнал с магнитолы, которая не имеет линейных выходов, рекомендуем к прочтению следующую статью «как правильно подключить усилитель».

Как подключить линейный преобразователь к штатной магнитоле KIA RIO, которая не имеет своих линейных выходов для подключения усилителя? Подключить при помощи линейного преобразователя.

Давайте рассмотрим из чего состоит сам преобразователь! Пластиковая коробочка, которая на выходе имеет 2 тюльпана для подключения линейных проводов и 4 акустических провода на 2 колонки (+-).

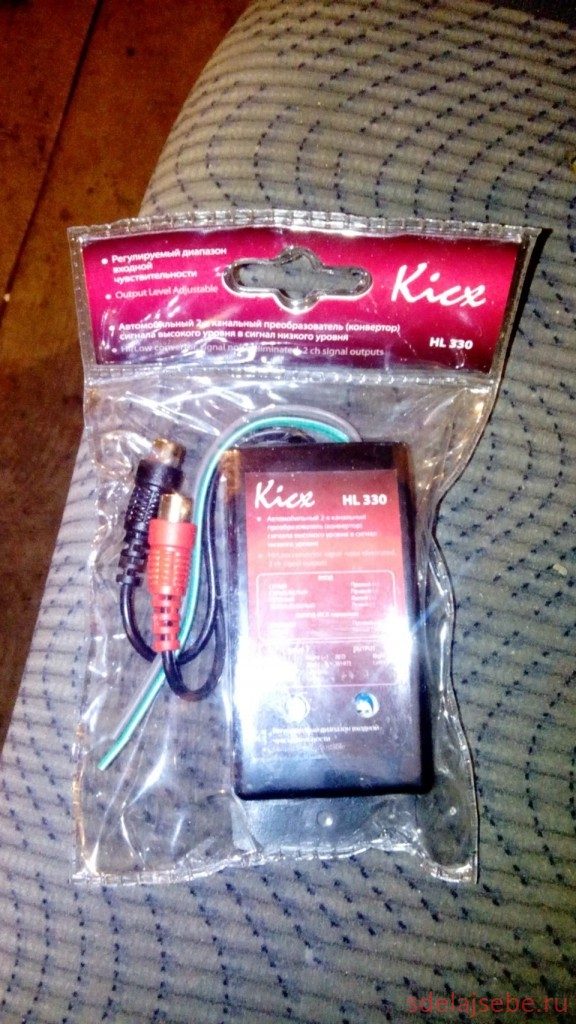

Линейный преобразователь для магнитол

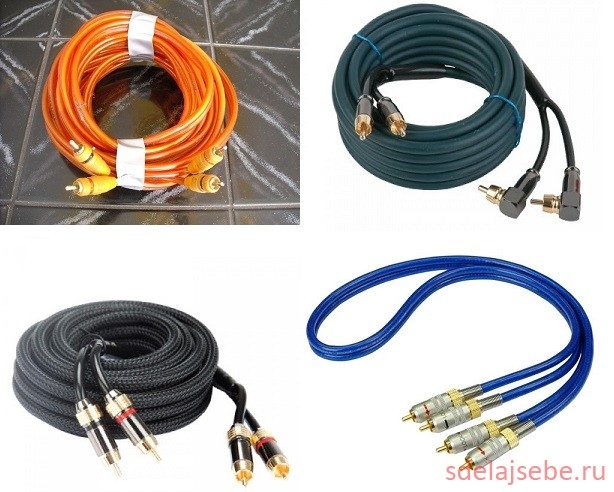

Тюльпаны подключаем к усилителю при помощи проводов, например таких:

Теперь нужно подключить акустические провода от линейного преобразователя к ISO разъему штатной магнитоле.

Теперь, что нужно это соединить провода по цвету от преобразователя к проводам от ISO колодки.

После этого все должно работать, можно подключать усилитель.
