Адаптер OpenTherm ECO (763)

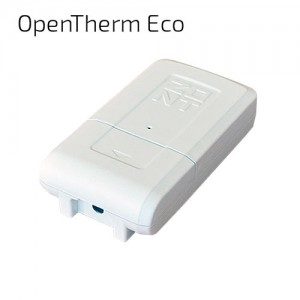

Адаптер OpenTherm ECO (763) применяется для подключения термостатов и контроллеров ZONT к газовым котлам, работающим по цифровому протоколу OpenTherm.

Крепление устройства осуществляется на стену или din-рейку.

Управление по цифровой шине обеспечивает:

  • штатную работу функции модуляции мощности котла,
  • установку температуры отопления и ГВС,
  • контроль рабочих параметров котла,
  • индикацию аварий и ошибок.

При управлении по цифровой шине термостат или контроллер ZONT постоянно и плавно изменяет (модулирует) мощность горения за счет изменения температуры теплоносителя, приспосабливая ее к фактическим теплопотерям помещения. Такой способ управления продлевает ресурс котла и снижает затраты на энергоноситель.

Подключение к внутреннему цифровому протоколу OpenTherm обеспечивает контроль технического состояния котла, при возникновении неисправности или аварии термостат передает информацию выбранным способом (через личный кабинет веб-сервиса, уведомление в мобильное приложение, звонки, SMS).

Особенности адаптера OpenTherm версии 763:

  • Допускается одновременное подключение к котлу термостатов ZONT (Н-1, Н-2, Н-1V, Smart) с ПО 129 и выше, отопительных контроллеров ZONT SMART 2.0, универсальных контроллеров ZONT H1000+ и ZONT H2000+, штатных выносных панелей самого котла. При этом выбор ручного управление с панели или дистанционного управления через веб-сервис ZONT определяется настройками в личном кабинете;
  • Допускается одновременное подключение к котлу контроллеров ZONT (Н-1000, Н-2000) и штатной выносной панели котла. При этом поддерживается полноценное дистанционное управление через веб-сервис ZONT, штатная панель котла только отображает параметры работы (управлять с панели нельзя);
  • Одновременное подключение нескольких адаптеров к универсальным контроллерам ZONT (Н1000+, Н2000+) для управления котлами в каскаде допускается;
  • При возникновении неисправности или аварии котла код ошибки диагностируется и передается на сервер для отображения в личном кабинете веб-сервиса zont-online.ru

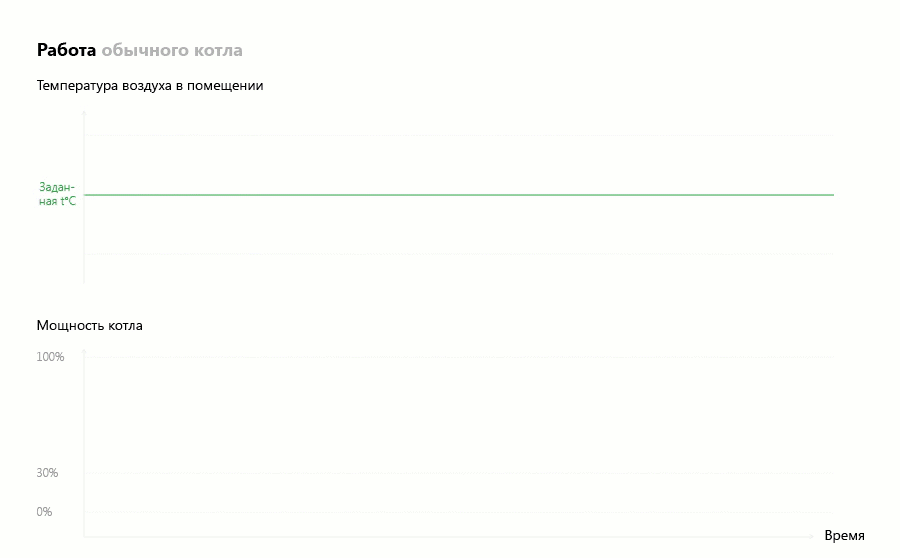

Принцип работы релейного и цифрового режимов управления котлом:

Релейный режим. В релейном режиме управления котлом термостат или контроллер ZONT измеряет текущую температуру. При ее отклонении от заданного пользователем значения прибор замыкает или размыкает контакты выходного реле, включая или выключая горелку.

При включении котел сразу работает на полной мощности. Таким образом в систему отопления поступает порция тепла больше, чем требуется для достижения заданного температурного значения.

Как только заданная температура достигнута термостат выключает котел. Однако из-за инерции системы отопления «избыточное тепло» некоторое время отдается от труб и радиаторов системы отопления. Таким образом температура увеличивается больше необходимой и происходит перегрев помещения. Также из-за инерции водяной системы отопления энергия котла расходуется неэкономно – когда термостат включает котел, то горелка включается сразу, но тепло до элементов системы отопления будет идти некоторое время и фактическая температура воздуха в помещении будет ниже относительного заданного значения на этот промежуток времени.

Цифровой режим. Прибор ZONT, при управлении котлом по цифровой шине, контролирует фактическую и установочную температуры теплоносителя, а также заданную температуру в помещении.

ZONT вычисляет оптимальную для поддержания заданной температуры в помещении температуру теплоносителя и, чем больше разница между текущей и установочной температурами воздуха в помещении, тем более высокую температуру теплоносителя ZONT устанавливает котлу. Регулирование температуры теплоносителя достигается за счет модуляции мощности горелки, которую выполняет непосредственно электроника котла. При использовании адаптера цифровой шины оптимально расходуется энергоноситель, ресурс отопительного котла и в помещении точно поддерживается заданная температура.

При использовании адаптера OpenTherm с автоматикой ZONT:

— вы уверены в работоспособности своего котла;
— создаете комфортный микроклимат в помещении без перегревов;
— экономите на энергоносителях от 30%!

Внимание! Для подключения адаптера OpenTherm ECO (763) к котлам BAXI необходим разъем MHU-02, приобретается отдельно (не представлен в ассортименте интернет-магазина).

Для правильной работы алгоритма управления работой котла по цифровой шине, рекомендуется в сервисном меню котла установить максимальный уровень модуляции. Ограничить модуляцию дистанционно можно из личного кабинета веб-сервиса ZONT. Обратите внимание, что данная функция доступна не на всех котлах.

Адаптер OpenTherm подключается к специальному разъему электронной платы котла системы отопления. Для того, чтобы правильно определить место подключения внимательно ознакомьтесь с документацией на котел или обратитесь к технической поддержке производителя отопительного оборудования.

Источник

Адаптер OpenTherm ECO (763) для подключения ZONT по цифровой шине

Краткое описание

Данный адаптер ничем, кроме корпуса не отличается от адаптера OpenTherm (724) с креплением на DIN-рейку. Традиционно газовый котел управляется очень просто. Он либо включается либо выключается от комнатного термостата. Т. Читать далее.

Данный адаптер ничем, кроме корпуса не отличается от адаптера OpenTherm (724) с креплением на DIN-рейку. Традиционно газовый котел управляется очень просто. Он либо включается либо выключается от комнатного термостата. Такое управление называется двухпозиционным. Для поддержания заданной температуры в помещении он будет это делать периодически.

Такие частые циклы включения отрицательно сказываются на ресурсе котла и главное, на его экономичности. Действительно, включаясь на полную мощность, котел быстро доводит температуру воды до максимальной. Однако, полная мощность означает и максимальные тепловые потери на пути от котла до потребителя.

Поэтому современные газовые котлы переходят на новый режим управления с модуляционной горелкой. Такая горелка может плавно управлять потреблением газа. Режим управления становится плавным, значит — экономичным.

Чтобы полностью использовать возможности модуляционной горелки предназначен адаптер OpenTherm. С его помощью взаимодействие термостата с горелкой котла осуществляется по протоколу стандарта OpenTherm® и каждые несколько секунд передается корректирующий сигнал о требуемой в данный момент мощности горелки. Кроме того, по протоколу OpenTherm можно получать от котла информацию о его состоянии и технические параметры, что очень важно для сервисного обслуживания.

Очевидная польза от такого управления — термостат не включает и выключает горелку, а постоянно и плавно изменяет (модулирует) мощность горения, «приспосабливая» ее к текущей потребности в тепле, то есть к фактическим теплопотерям помещения.

Принцип работы релейного и цифрового режимов управления котлом:

Релейный режим. В релейном режиме управления котлом термостат или контроллер ZONT измеряет текущую температуру. При ее отклонении от заданного пользователем значения прибор замыкает или размыкает контакты выходного реле, включая или выключая горелку.

При включении котел сразу работает на полной мощности. Таким образом в систему отопления поступает порция тепла больше, чем требуется для достижения заданного температурного значения.

Как только заданная температура достигнута термостат выключает котел. Однако из-за инерции системы отопления «избыточное тепло» некоторое время отдается от труб и радиаторов системы отопления. Таким образом температура увеличивается больше необходимой и происходит перегрев помещения.

Также из-за инерции водяной системы отопления энергия котла расходуется неэкономно – когда термостат включает котел, то горелка включается сразу, но тепло до элементов системы отопления будет идти некоторое время и фактическая температура воздуха в помещении будет ниже относительного заданного значения на этот промежуток времени.

Цифровой режим. Прибор ZONT, при управлении котлом по цифровой шине, контролирует фактическую и установочную температуры теплоносителя, а также заданную температуру в помещении.

ZONT вычисляет оптимальную для поддержания заданной температуры в помещении температуру теплоносителя и, чем больше разница между текущей и установочной температурами воздуха в помещении, тем более высокую температуру теплоносителя ZONT устанавливает котлу. Регулирование температуры теплоносителя достигается за счет модуляции мощности горелки, которую выполняет непосредственно электроника котла.

При использовании адаптера цифровой шины оптимально расходуется энергоноситель, ресурс отопительного котла и в помещении точно поддерживается заданная температура.

Напряжение питания 10-28В Максимальный потребляемый ток 30 мА Интерфейс подключения к газовому котлу OpenTherm Интерфейс подключения к термостату Цифровой, однопроводный Температурный диапазон работы от -30 до +55 °С Время выхода на рабочий режим не более 5 сек Средний срок службы 7 лет Габаритные размеры 90 х 55 х 23 мм Масса, не более 0,100 кг Корпус с внешним креплением Гарантия 12 месяцев

GSM-термостат ZONT с Интерфейсом OpenTherm за отопительный сезон экономит до 30% расходов на отопление за счёт:

  • Экономии энергии при работе котла по расписанию;
  • Экономии энергии за счет эффективного использования модуляционной горелки;
  • Увеличения ресурса работы котла;
  • Эффективного дистанционного управления котлом;
  • Эффективного дистанционного обслуживания котла.

Термостат при подключении через Интерфейс OpenTherm управляет мощностью котла за счет периодической коррекции мощности горелки и обеспечивает контроль параметров его работы и технического состояния. При возникновении неисправности (Аварии) котла, код ошибки и его расшифровка передаются термостатом для отображения в web-сервисе.

Источник

Адаптер OpenTherm ECO для подключения по цифровой шине

Назначение устройства адаптера OpenTherm ECO

Адаптер является дополнительным оборудованием автоматики ZONT и предназначен для обеспечения управления газовым котлом по цифровому интерфейсу OpenTherm. Адаптер имеет свободный монтаж и может крепиться как на стену так и на DIN-рейку.

Подходит к устройствам:

Функциональные возможности

Управление котлом по цифровому интерфейсу OpenTherm обеспечивает:

  • штатную работу функции модуляции мощности котла
  • контроль рабочих параметров котла
  • изменение установок температуры отопления и ГВС
  • индикацию кода аварий котла

Особенности адаптера OpenTherm версии 763:

допускается одновременное подключение к котлу термостатов ZONT (Н-1, Н-2, Н-1V, Smart) с ПО 129 и выше и штатных выносных панелей самого котла. При этом поддерживается и ручное управление с панели, и дистанционное управление через веб-сервис ZONT;

допускается одновременное подключение к котлу отопительного контроллера ZONT SMART 2.0 и универсальных контроллеров ZONT (Н1000+, Н2000+) и отдельных выносных панелей котла. При этом поддерживается полноценное дистанционное управление через веб-сервис ZONT, штатная панель котла при этом только отображает параметры работы (управлять с панели нельзя);

Одновременное подключение нескольких адаптеров к универсальным контроллерам ZONT (Н1000+, Н2000+) для управления котлами в каскаде допускается.;

Источник

Подключение Zont к котлам с OpenTherm

Котлы с цифровым интерфейсом быстрыми темпами завоевывают рынок. Среди них популярные модели котлов BAXI, Buderus и другие знаменитые производители отопительного оборудования. Чем же хорош интерфейс OpenTherm (OT) в отличии от обычного интерфейса комнатного регулятора, который кстати также имеется в котлах с интерфейсом OT.

Данный интерфейс позволяет плавно управлять горелкой котла включая её на полную мощность при недостаточной температуре или выключая при достижении заданной. При этом в промежутке между этими значениями мощность будет регулироваться плавно в зависимости от величины отклонения температуры. Температура в доме будет стремится к равновесной (заданной) снижая негативные факторы постоянного включения/отключения горелки. Благодаря этому увеличивается ресурс котла и вспомогательного оборудования, а также в значительной мере снижается расход энергоносителя без потери комфорта.

Наиболее востребованной системой дистанционного управления по протоколу OpenTherm, на сегодняшний момент, является система ZONT любой модификации. Кстати их Вы можете приобрести в нашем магазине перейдя по ссылке. К системе ZONT также необходимо докупить преобразователь сигналов интерфейса (адаптер opentherm) в понятные команды контроллера.

Схема подключения не отличается сложностью. Стоит отметить, что, при использовании внешней панели управления котлом, необходимо подавать постоянное напряжение на систему ZONT величиной 24 Вольта. При отсутствии панели достаточно 12 Вольт постоянного тока. Сама схема подключения представлена на рисунке ниже.

Применив данную связку из системы ZONT H-1V и Адаптера OpenTherm Вы получите возможность:

  • плавно менять температуру в доме через БЕСПЛАТНОЕ приложение на телефоне и компьютере;
  • менять температуру горячей воды в контуре ГВС;
  • следить за ошибками котла и получать расшифровку кодов ошибок через приложение;
  • следить за отключением электричества в доме;
  • и наконец сможете насладится комфортом и при этом сэкономить!

Несмотря на доступность подключения все же лучше доверить его профессионалам. Так Вы избежите проблем в дальнейшем.

Для покупки и заказа монтажа Вы можете обратиться к нам по телефонам +7 499 390-24-12 или электронной почте.
