Подключение аналоговой камеры видеонаблюдения по витой паре

Не смотря на повсеместный переход на цифровые системы видеонаблюдения, аналоговые камеры по прежнему пользуются неплохим спросом за свою дешевизну и надёжность, однако есть один существенный недостаток — изначально их можно подключить лишь к аналоговым регистраторам посредством коаксиального провода. К цифровому видеорегистратору по витой паре выполнить подключение достаточно трудно, но тем не менее это вполне выполнимая задача.

Как подключить к цифровому видеорегистратору?

Напрямую подключить аналоговую камеру к цифровому видеорегистратору, роутеру или сетевой карте компьютера невозможно. Первым делом стоит обзавестись специальными передатчиками, позволяющими аналоговый сигнал перевести в протокол TCP/IP. Именно с помощью таких передатчиков будет преобразование аналогового сигнала в цифровой. Также понадобится витая пара со стандартной распиновкой коннекторов (порядок обжима аналогичен IP-камерам и другим устройствам работающим по такому же протоколу).

Первая сложность может возникнуть при преобразовании аналогового сигнала в цифровой, обычным переходником тут явно не обойтись. Также доставить трудностей может выбор подходящего оборудования для преобразования сигнала, далеко не все аналого-цифровые преобразователи выдадут хорошее качество видео и стабильную работу, при использовании самых дешёвых девайсов качество съёмки может пострадать очень сильно

Порядок подключения и настройки устройств следующий:

  1. Первым делом стоит установить видеокамеру и подключить её к источнику питания.
  2. Подключить камеру к преобразователю (приемнику) с помощью коаксиального кабеля.
  3. Подключить передатчик к сетевой карте компьютера, регистратору или роутеру через кабель пятой категории (витая пара). Если кабель 5 категории без коннектеров, предварительно его обжать по соответствующей схеме (для подключения к ПК схема будет «компьютер-компьютер», для подключения к регистратору или роутеру «компьютер-хаб»). Хотя для большинства современных IP-камер схема подключения не критична. При использовании роутера может потребоваться открытие дополнительных портов через настройки роутера.
  4. На устройстве, к которому подключен аналого-цифровой преобразователь, потребуется настроить его. При подключении к ПК или роутеру необходимо открыть браузер и ввести IP-адрес передатчика (указан у инструкции или на корпусе девайса), на регистраторе это делается в соответствующих настройках. Категорически рекомендуется сменить стадартный IP, логин и пароль в целях безопасности, в противном случае камеры могут быть взломаны злоумышленнимами.
  5. Изображение выведено и можно начинать запись. На компьютерах для удобства использования камер рекомендуется установить специализированное ПО для видеонаблюдения (использование обычного браузера для таких целей не рекомендуется).

Подключение к аналоговому видеорегистратору

Подключить аналоговую камеру к аналоговому регистратору через витую пару ещё сложнее, нежели к цифровому видеорегистратору. Во-первых, помимо передатчика потребуется приёмник, преобразующий цифровой сигнал обратно в аналоговый. Во-вторых, потребуется правильно настроить приёмник и передатчик, чтобы они увидели друг друга, в противном случае сигнал не дойдёт до регистратора.

Одним из решений такой проблемы является использование приёмника и передатчика из одного комплекта, в такому случае они уже настроены на корректную работу. Если же устройства из разных комплектов или вовсе от разных производителей, потребуется их предварительно подключить к компьютеру через сетевой кабель rj45 и настроить IP-адреса.

Серьёзными недостаткоми использования витой пары в исключительно не цифровой системе является высокая цена на преобразователи и сильные потери качества видео (что является следствием двойного преобразования сигнала).

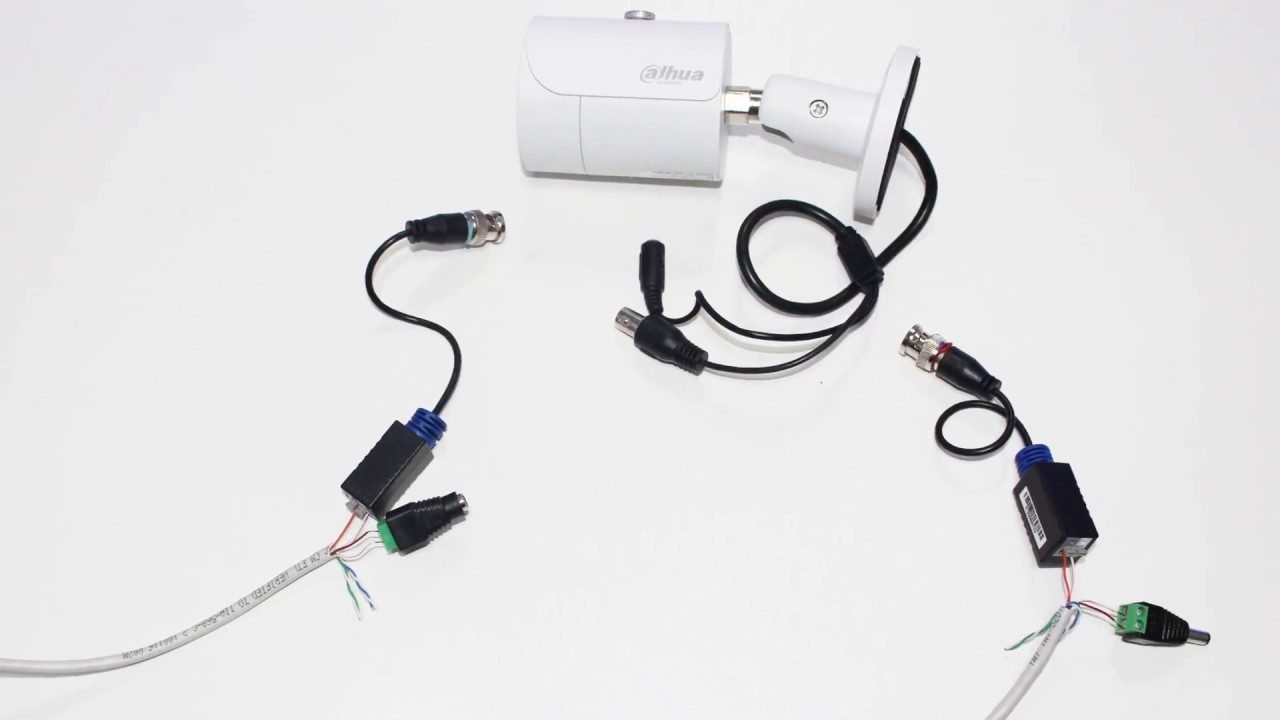

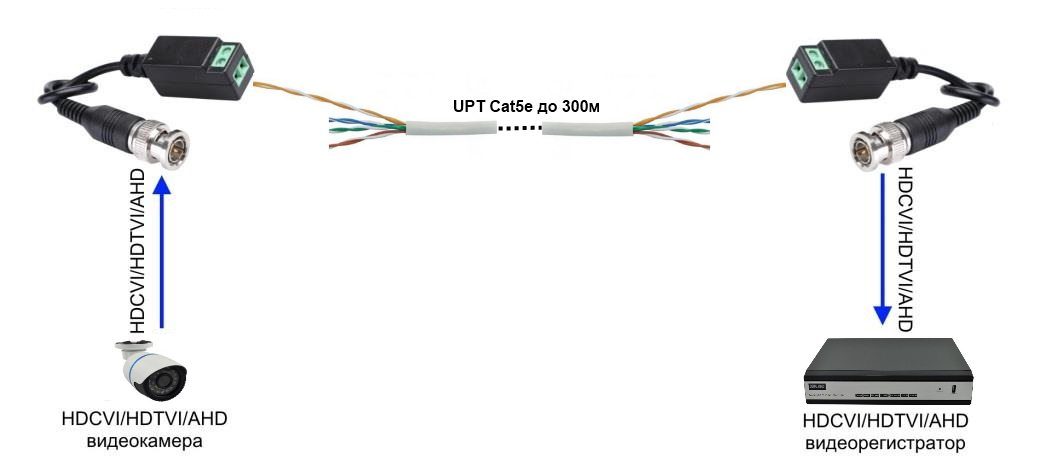

Cхема поключения видеокамеры через приемник

Подключение через сетевой провод 5 категории:

  • Перед непосредственным подключением необходимо настроить приёмник и передатчик на одинаковый ip-адрес. Если устройства были взяты из одного комплекта, настройки можно избежать.
  • Установить видеокамеру и соединить её к передатчику.
  • Подключить передатчик к приёмнику по витой паре.
  • Приёмник соединить с видеорегистратором.
  • Получить изображение на регистраторе.


Такое подключение имеет смысл лишь при наличии всего необходимого оборудования, в том числе и коаксиального кабеля с передатчиками. В противном случае лучше докупить необходимые компоненты для организации чисто аналогового видеонаблюдения, поскольку покупка нужных компонентов может обойтись слишком дорого.

Достоинства и недостатки использования витой пары

У использования витой пары для исключительно аналоговых устройств есть свои преимущества и недостатки.

  1. При наличии необходимых конвертеров отсутствует необходимость приобретать провод или камеры другого типа.
  2. На сегодняшний день сетевой провод стоит дешевле, нежели аналогичный по длине и качеству коаксиальный кабель.
  3. Сетевой провод rj45 значительно проще найти, поскольку она продаётся во всех компьютерных магазинах, чего нельзя сказать о коаксиальном проводе.
  4. Ethernet кабель всегда можно использовать для организации локальных сетей или подключения цифровых камер в случае резкого отказа от аналоговых.
  5. Конвертеры из аналогового сигнала в цифровой и обратно стоят относительно недорого.
  1. Необходимость использования дополнительных конвертеров, что несколько удорожает общую стоимость итоговой системы видеонаблюдения.
  2. Потери качества видео, которые будут даже при использовании самых качественных и дорогих конвертеров (про самые дешёвые модели даже говорить ничего не нужно).
  3. Увеличенная сложность настройки и пониженная стабильность работы системы, поскольку помимо камер и регистратора (или другого устройства, к которому будут подключаться камеры) могут выйти из строя преобразователи сигнала.
  4. Использование ethernet провода для подключения видеокамеры к такому же регистратору и вовсе не имеет смысла, за очень редким исключением.

Подключение не цифровых видеокамер с помощью обычного сетевого провода rj45 имеет смысл лишь при отсутствии других вариантов или слишком дорогой альтернативе. В противном случае дешевле и надёжней будет воспользоваться исключительно цифровой или исключительно аналоговой системой видеонаблюдения, нежели пытаться подключить через кабель, изначально не предназначенный для данных целей.

Решать, использовать ли RJ-45 для соединения аналоговых видеокамер или нет, стоит исключительно из сложившейся ситуации. В некоторых случаях дешевле будет взять имеющуюся витую пару и докупить преобразователей, в других ситуациях это может оказаться слишком дорогой затеей (особенно при отсутствии витой пары в наличии). Организовать видеонаблюдение стоит исходя из собственных потребностей и возможностей.

Источник

Видеонаблюдение по витой паре

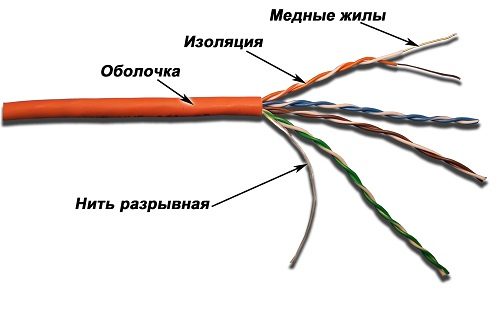

Витая пара – это один из видов кабельного соединения, по которому осуществляется передача данных между камерой и регистратором в системах видеонаблюдения. С его помощью сигнал передается на высоких скоростях, а дальность подачи без коммутационного оборудования значительно превышает тот же параметр для коаксиального кабеля. В чем же заключаются особенности работы видеонаблюдения по витой паре?

Принцип действия и особенности функционирования

Передача данных на определенные расстояния, независимо от используемого канала, подвергается воздействию различных помех. Данные помехи постепенно заглушают полезный информационный сигнал. Когда его сила падает до уровня помех, различить и выделить нужные данные из общего фона уже практически невозможно.

Витая пара по принципу действия является симметричной линией. В таких соединениях при передаче данных помехи также передаются симметрично. И когда они сходятся, происходит их взаимное уничтожение, за счет чего основные данные легко распознаются.

Такой принцип действия обеспечивает особая конструкция линии, в которую помимо самого кабеля, также входит пара «передатчик-приемник». Из этого оборудования передатчик отвечает за прием и преобразование несимметричного сигнала видеокамеры в симметричный. Дальше он усиливается и отправляется на приемник. В приемнике сигнал повторно усиливается и снова конвертируется в несимметричный вид.

Но в данной схеме также есть пара нюансов. Даже такой способ передачи, хоть и позволяет нейтрализовать помехи, все же не исключает ослабление полезного видеосигнала. Диапазон передачи в таких системах составляет 50 Гц – 6 мГц. А так, как емкость канала гораздо больше, сигнал подается неравномерно. Причем чем выше частота передаваемого видеосигнала, тем больше он ослабевает. Кроме того, степень затухания также прямо пропорционально зависит от дальности используемой линии.

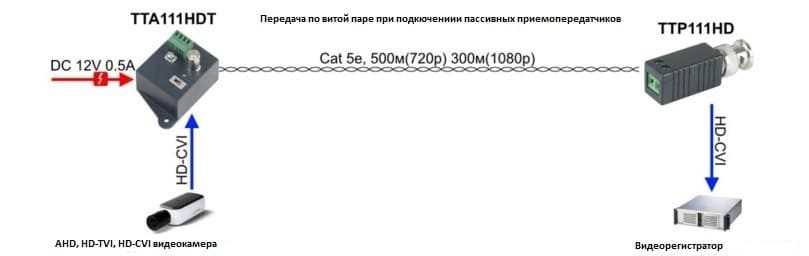

В результате можно сделать вывод, что такой формат приемопередатчика, который еще называется пассивным, подходит только для небольших кабельных инфраструктур. На более длинные расстояния передачу лучше осуществляет активное оборудование. К такому оборудованию относятся различные исполнения джамперов или подстроечные резисторы. С их помощью проводится два типа регулировки силы сигнала:

  1. При помощи джампера – ступенчатая регулировка;
  2. За счет резистора линия настраивается более плавно.

Первый тип оборудования достаточно прост в обращении. После расчета общей длины линии на четко выверенных отрезках монтируются перемычки, которые усиливают сигнал. Конечно, о точной настройке здесь говорить не приходится, но для большинства систем наблюдения их вполне достаточно.

Подстроечный резистор способен обеспечить уже более тонкую настройку. Но возможна она лишь в случае использования дополнительного оборудования. При этом регулировку такой схемы может осуществить далеко не каждый мастер.

Реализовав перечисленные меры и проведя грамотную настройку системы, дальность передачи сигнала по витой паре можно увеличить со стандартных 2 км до 3-4 км.

Особенности выбора оборудования для витой пары

Эффективная работа такого типа устройств возможна лишь в случае выбора правильных комплектующих. Для этого следует придерживаться таких советов:

  1. Желательно, чтобы приемник или передатчик включал в себя блок защиты от наведенного напряжения или атмосферного электричества.
  2. На рассматриваемом изделии должны быть указаны сведения о рабочем напряжении, допустимом диапазоне температур, совместимости с другими типами оборудования.
  3. Если планируется приобретение активного передатчика и приемника, они обязательно должны включать в себя регуляторы для настройки устройства.
  4. В качестве «плюса» также можно рассматривать отметки типа характеристики системы защиты, диапазон частот и другие. Конечно, без должной квалификации эти обозначения ничего не скажут. Но, зато они свидетельствуют о качестве изделия.
  5. Не стоит верить заявлениям, типа «изображение с качеством в 720p даже при передаче на пару километров не изменится». При передаче витой парой на такое расстояние незначительные потери качества являются неотъемлемым моментом.
  6. Также подбирая подходящее исполнение витой пары желательно обратить внимание на ее емкость. Более надежным и эффективным будет тот вариант, в котором это значение меньше.

Подключение аналоговой видеокамеры по витой паре

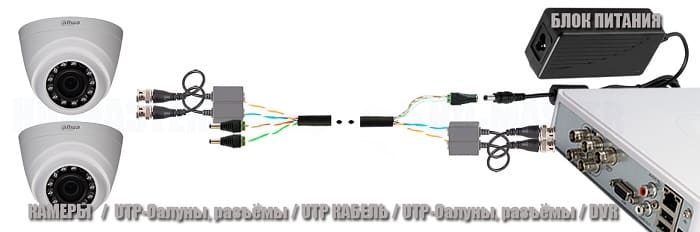

Аналоговое видеонаблюдение по витой паре создается путем подключения в линию приемопередатчиков.

Огромным преимуществом витой пары перед коаксиальным кабелем, является — количество подключаемых видеокамер. По одному 4-х парному Lan кабелю можно полноценно подключить 2 видеокамеры, т.е одновременно подать сигнал и напряжение.

Подключить аналоговую видеокамеру по витой паре очень просто. Для этого нужно 0пределиться с выбором цвета необходимых пар для подключения приемопередатчика и штекера питания со стороны видеокамеры и продублировать последовательность на конце линии со стороны видеорегистратора и источника питания.

Как подключить IP камеру по витой паре

Для подключения IP видеокамеры используются коннекторы rg45. Витая пара для ip видеонаблюдения может быть, как 2-х парной так и 4-х. Для подключения любой ip камеры достаточно двух пар Lan кабеля. Не верьте, если кто скажет, что передача сигнала будет лучше у 4-х парного кабеля.

Для подключения ip видеокамеры на большие расстояние ( например до 150 метров) можно использовать POE инжектор. Для питания видеокамеры по POE необходимо обжатие 4-х пар под коннектор.

Максимальное расстояние работы IP видеокамеры по витой паре без poe инжектора не превышает 100 метров. Для увеличения дистанции работы ip видеокамеры необходимо ставить удлинитель Ethernet на каждые дополнительные 100 метров.

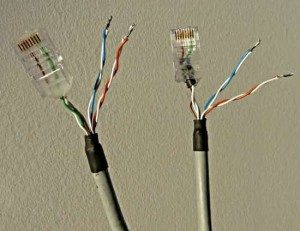

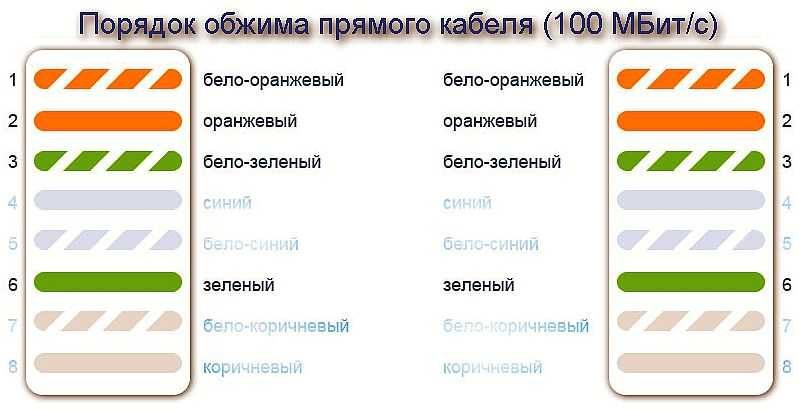

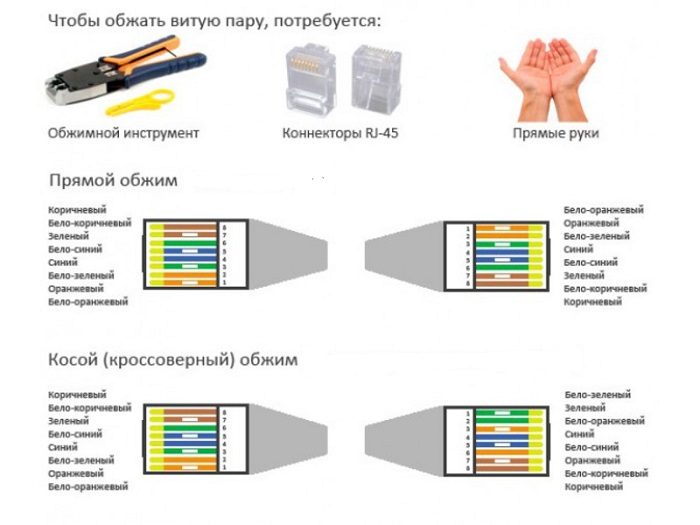

Обжатие 4-х парного кабеля.

Обжатие 2-х парного кабеля

Источник

Подключение аналоговой камеры: использование коаксиального провода и витой пары

Несмотря на засилье цифровых технологий, использования аналоговых камер, поддерживающих [link_webnavoz]новые стандарты[/link_webnavoz] высокого разрешения, становится все более актуально. Дело в том, что дальность передачи изображения без использования усилителей у новых аналоговых форматов значительно больше? чем возможности передачи цифровой информации IP видеокамеры.

Примером могут сложить четыре новых аналоговых формата:

  • HD-SDI — разработан в 1985 году, последние изменения были утверждены в 2007 г.
  • HD-CVI –технология принадлежащая компании DAHUA в 2012 году. Формат применяется только в устройствах компании;
  • HD-TVI — разработка Sony в 2014 году.
  • AHD — разработка компании NextChip (один из наиболее крупных производителей чипсетов для [link_webnavoz]видеооборудования[/link_webnavoz]) зарегистрирована в 2013 году.

Преимущества и недостатки аналоговых камер

  • Доступная стоимость по сравнению с цифровыми устройствами, моделей с сопоставимым уровнем разрешения;
  • Большая номенклатура продукции, а также разнообразные модельный ряд аналоговых видеокамер с различными техническими и эксплуатационными характеристиками. Проще сделать выбор устройства с оптимальными характеристиками для решения определенной задачи;
  • В большинстве случаев, функциональная совместимость оборудования выпущенного различными производителями;
  • Простота подключения аналоговой камеры и настройки. Аналоговые видеокамеры легко запрограммировать из-за небольшого количества выполняемых функций;
  • Доступность расходных материалов и сопутствующих товаров.
  • Большинство производимых камер и практически все устройство старого образца имеют довольно ограниченный функционал, но эта проблема решается в новых моделях которые получили аппаратный Вектор движения, встроенные микрофон и динамики, или разъем для их подключения;
  • Существуют определенные ограничения для интеграции с цифровыми охранными системами и СКУД;
  • Видеосигнал не шифруется при передаче.
  • Сложности в масштабировании и переходе системы на цифровые технологии.

Особенности подключения

Аналоговая камера может передавать изображение на несколько типов устройств, подключение может осуществляться несколькими способами, с применением:

Коаксиальный кабель с сопротивлением 75 Ом является несимметричным типом линии связи. Соответственно затухание сигнала будет осуществляться интенсивнее. Видеокамера подключается сразу к устройству, обрабатывающему информацию: [link_webnavoz]видеорегистраторы[/link_webnavoz], мониторы, квадраторы или мультиплексоры.

Витая пара — для преобразования сигнала необходимо использовать передатчик и приемник.

На выходе аналоговые камеры имеют несколько проводов, у них следующая цветовая маркировка:

  • Красный провод — подача постоянного тока (+);
  • Желтый провод — передача видеосигнала;
  • Черный провод — общий (заземление);
  • Белый — аудиопакет

Присоединение аналоговой видеокамеры к стандартному регистратору осуществляется через BNC коннектор. Сам [link_webnavoz]кабель[/link_webnavoz] желательно приобретать комбинированный, имеющий одну центральную жилу и две вспомогательных. Пони может передаваться питание.

Коаксиальный провод для передачи видеосигнала должен иметь центральную жилу из меди. Чем большее сечение, тем медленнее будет затухать сигнал, соответственно тем дальше будет расстояние, на которое можно послать изображение без потери качества. Волновое сопротивление должно быть максимально приближено к показателю 75 Ом.

Для подключения используются bnc разъемы трех типов:

  1. Под пайку — наиболее сложное (трудоемкое) соединение, которая требует определенных навыков пайки, но такое соединение является самым надежным;
  2. Под винт — разборное соединение для выполнения которого не нужны дополнительные инструменты. Его целесообразно выполнять, когда центральная жила гибкая;
  3. Под обжим — для его выполнения необходим специальный обжимной инструмент.

Подключение аналоговых камер по витой паре более целесообразно так, как симметричная линия связи способна успешно противостоять внешним наводкам — электромагнитным помехам вызванным работой высоковольтной аппаратуры, близким расположением линий электроснабжения. Такая защищенность витой пары делает возможной передачу информации без существенного искажения изображения на большие расстояния.

Передача аналогового сигнала через витую пару возможна с применением специального оборудования — приемопередатчиков с функцией преобразования. Они могут быть парными устройствами, то есть на стороне камеры будет установлен передатчик, на стороне видеорегистратора приемник, или универсальными, совмещающими в себе функции.

При организации передачи аналогового видеосигнала по витой паре необходимо соблюдать определенные условия:

  • Совместимость устройств приема и передачи сигнала, желательно, чтобы они были из одного набора, по крайней мере, одного производителя;
  • Рекомендуется применение активных устройств, несмотря на то что оно требует энергоснабжения, такие устройства имеют функцию усиления сигнала;
  • Желательно чтобы функция усиления могла регулироваться — коррекция АЧХ;
  • Необходимо использовать тип витой пары, которая имеет минимальное значение межпроводной емкости.

Причины использования активного оборудования

Передача аналогового видеосигнала по витой паре осуществляется на расстоянии до 1000 м и более. При малых токах сопротивление линии дает очень незначительные потери, происходят межпроводные утечки из-за емкости провода, поскольку транслируется высокочастотный сигнал.

Ослабленный сигнал необходимо усилить. Однако простое усиление не дает необходимого эффекта для сохранения качественного изображения. Аналоговый видеосигнал передается в широком диапазоне частот, поэтому ослабление будет крайне неравномерным, что вызывает помехи изображения. В этом случае поможет корреляция амплитуды и частоты сигнала.

Особенности подключения к различным устройствам

Подключение к телевизору выполняется через RSA штекер иначе называемый «тюльпан». Для этого провода с соблюдением цветной маркировки подсоединяется к соответствующим разъемам в телевизоре. Обычно используется белый для [link_webnavoz]передачи аудиосигнала[/link_webnavoz] и желтый для передачи изображения. Данные маркировка является общепринятой, но не жестко стандартизированной, поэтому перед подключением необходимо проверить информацию в паспорте устройства.

Существует несколько способов, как подключить аналоговую камеру к компьютеру:

  1. Можно использовать плату видеозахвата, которая вставляется в PCI порт компьютера и имеет соответствующие разъемы для подсоединения bnc коннекторов;
  2. Подключение аналоговой камеры к компьютеру можно осуществить через внешний USB адаптер.

Существует несколько вариантов, как подключить аналоговую камеру к монитору:

  1. Нужно использовать преобразователь bnc VGA. Стоимость такого устройства довольно высока около 2000-2500 руб;
  2. [link_webnavoz]Осуществить подключение[/link_webnavoz] через компьютер, используя плату видеозахвата.
