Активная антенна для автомобиля схема подключения

Правила подключения автомобильной антенны к магнитоле

После того, как на автомобиль устанавливается аудиосистема, резко поднимается вопрос об установке для нее антенны.

На самом деле, толку от того, что в машине имеется магнитола, не много, если отсутствует антенна хорошего качества.

Длина антенны. При ведении разговора об улучшении качества приема, имеется в виду степень чувствительности самого приемника. Что представляет собой чувствительность? По факту, им является минимальный уровень сигнала, который измеряется в вольтах и производится передатчиком, расположенном на антенне. Это сигнал, при принятии которого становится возможным воспроизведение надлежащего качества. Чем больше длина антенны, тем выше будет ее э.д.с, тем ниже должна становиться чувствительность электрического приемника. Но и здесь имеется разумный предел границы, при котором хорошего качества воспроизведения добиться уже не получится. Еще одним условием является тип волн, которые планируется ловить.

Первым условием, которое является оптимальным, становится воспроизведение при номинальных характеристиках — лучшего варианта трудно найти. Вторым вариантом становится усиление помех на антенне одновременно с уровнем полезного сигнала. Здесь не имеет значения длина антенны, так как с ее увеличением будет наблюдаться и возрастание Э.Д.С, а значит, и уровня помех. Наибольшую важность здесь имеет «избирательность» приемника, то есть, обладание им возможностью поймать сигнал, несущий полезную информацию.

Чаще всего, уверенность приема зависит от производителя аппаратуры. У известных марок чувствительность равна 5 микровольтам, чего будет вполне достаточно для приема сигнала на расстоянии от 40 до 50 километров от станции передачи. Длинные волны распространяются лучше, так как имеют возможность дифракции — огибания препятствий, при столкновении с которым короткие волны меняют свое направление.

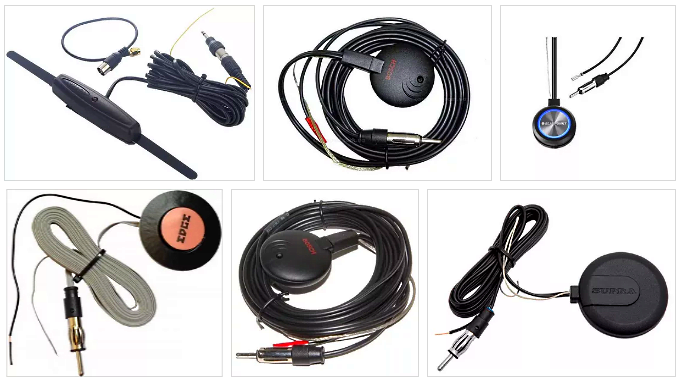

Подключение активной антенны. Первый момент, с которым нужно определиться в первую очередь — место, где антенна будет расположена. Чаще всего, это переднее ветровое стекло с пассажирской стороны. Устанавливать ее необходимо с использованием монтажного двухстороннего скотча. У антенны имеется два провода для того, чтобы подключить питание, и один разъем для соединения с магнитолой.

Провод черного цвета, либо же с отсутствием изоляции, должен быть соединен с кузовом машины, сразу же после начала установки и как можно на более близком расстоянии от самой антенны. По факту, он будет представлять собой минусовой контакт. Второй провод, красного или синего цвета, должен быть подключен к магнитоле. Этот вариант подключения активной антенны является самым оптимальным и ходовым. Единственным моментом, который здесь не учтен, будет подключение коаксиального кабеля, проводящего сигнал от антенны до магнитолы.

Иногда встречаются и разъемы, для которых на современных магнитолах следует подбирать подходящие переходники. Дело в том, что немало производителей магнитол ищут возможность применения собственных штекеров, но, оставляя варианты соединения их со стандартными версиями. Это означает, что для того, чтобы подключить антенну к гнезду магнитолы могут потребоваться приобретение дополнительных переходников.

Итог. Наиболее оптимальным вариантом антенны является не тот, о которым хорошо говорят продавцы, а имеющий большое количество отзывов от автолюбителей. Поэтому, стоит обратиться к автомобильным форумам, и поискать информацию о самых лучших с точки зрения автомобилистов вариантах, и делать выбор уже на их основе. Это будет самым надежным способом, при использовании которого увеличивается возможность выбора качественного устройства.

Источник

Как подключить автомобильную антенну к магнитоле

Чтобы автомобильная антенна работала правильно, нужно уметь ее устанавливать и подключать. С виду эта процедура выглядит не очень сложной, но на деле могут возникнуть некоторые проблемы. Наша статья поможет вам избежать их.

Сейчас на многих автомобилях имеется штатная антенна. Она устанавливается практических на всех новых моделях, даже если автомагнитола и не входит в набор предлагаемых опций.

Но такие антенны имеют некоторые недостатки. Главная из них – помехи в эфире. Антенна может плохо ловить некоторые частоты, что выражается в посторонних шумах при прослушивании любимой радиостанции.

В таких случаях водители полностью отказываются от прослушивания радиостанций. Они обзаводятся целыми коллекциями флешек, на которых собраны любимые треки. Но даже самая лучшая музыка со временем надоедает. Тогда приходится обновлять списки любимых песен. К тому же, иногда хочется послушать живую речь или же узнать последние мировые новости.

Активная антенна может понадобиться и для другого случая. Например, для просмотра телевидения в автомобиле. Итак, вам понадобилось установить автомобильную антенну. Чтобы все получилось в лучшем виде, следует придерживаться определенного порядка действий.

Выбираем место для установки антенны

Для начала определяемся с местом, в котором будет установлена антенна. Обычно это зависит от расположения стрелок приема.

Угол или центр?

Описанный вариант не подойдет в том случае, если на зеркале установлен видеорегистратор: антенна будет мешать полноценному обзору для видеосъемки.

Хотелось бы отметить еще один важный момент. Если в машине работают видеорегистратор или навигатор, то их блоки питания могут создавать сильные помехи для работы антенны. Поэтому приемник нужно установить подальше. Можете попробовать закрепить антенну на заднем стекле. Если длины кабеля не хватит, его необходимо удлинить.

Установка и подключение антенны

Определившись с местом, переходим к установке. Область на стекле, где будет прикреплена антенна, хорошо очищаем от пыли и тщательно обезжириваем. Для этого используются специальные спиртосодержащие средства.

Иногда очиститель для стекла уже входит в комплект с антенной. Обычно главный блок и приемные усики крепятся к стеклу на двусторонний скотч. Вам остается лишь удалить защитную пленку и приклеить конструкцию на стекло в нужном месте. Для лучшего эффекта прижмите антенну на несколько секунд. Это исключит отклеивание скотча в дальнейшем.

Затем наступает черед прокладки проводов. Обычно их ведут по стойке лобового стекла вниз к магнитоле. Если антенна расположена на заднем стекле, то провод можно спрятать под обшивкой крыши.

Назначение проводов

Частый вопрос — куда посадить тонкий проводов антенны к автомагнитоле? Разбираемся с назначением проводом. Стандартный кабель имеет три отдельных провода.

  1. Первый – «масса». Он отвечает за заземление антенны, что уменьшает её чувствительность к посторонним помехам. «Масса» должна иметь хороший контакт с любым металлическим элементом кузова.
  2. Второй провод – силовой. Он служит для электрического питания главного блока антенны и подключается к магнитоле.
  3. Последний провод условно называют контактным. По нему идет передача приемного сигнала. Он также подключается к автомагнитоле через специальный вход для антенны.

Все три провода могут быть объединены в один или же тянуться по отдельности.

Обычно в современных моделях кабель контактов и питания соединены в одну жилу. На магнитоле для нее имеется единый разъем. При этом заземлением служит корпус магнитофона.

Приведенная схема подключения подойдет для любых типов антенн без исключения.

Теперь немного о производителях. Как ни странно, среди отечественных вариантов имеются весьма достойные. Например, хорошо зарекомендовали себя приемники фирмы «Триада». По качеству сигнала и сроку службы они ничем не уступают антеннам фирмы «Bosch» или «Pulsar».

Источник

Варианты подключения активной антенны к автомагнитоле

Активная антенна имеет встроенный усилитель мощности и нуждается в подключении к источнику питания. Поэтому она устанавливается немного сложней обычной. Но если автомобиль часто эксплуатируется за городом, где сигнал радиостанций слабый, то она незаменима. Как подключить активную антенну к автомагнитоле?

Выбор места расположения

Активные антенны имеют компактный дизайн и крепятся при помощи специальной клейкой посадочной прокладки или на двухсторонний скотч. Поэтому место установки внутри салона можно выбрать любое. Чаще всего предпочтение отдается лобовому стеклу у переднего пассажирского сидения. Обусловлено это расположением вблизи магнитолы и удобным монтажом кабелей в обшивку автомобиля.

Размещение на крыше имеет преимущество в приеме сигнала, однако выполняется сложнее. Возможны также окисления металлических частей и ухудшение качества приема.

При выборе места, в котором будет установлена антенна, следует придерживаться следующих правил:

  • Кабели не должны проходить вблизи источников помех.
  • Должны быть аккуратно спрятаны под обшивку автомобиля, чтобы не создавать дискомфорта при вождении и поломки по неосторожности.

Штекер

Перед установкой следует обратить внимание на вариации штекера для подключения антенны на установленной автомагнитоле. В большинстве штатных акустических систем используются собственные переходники. Если штекеры соответствуют одному формату, то все просто, при подключении их достаточно соединить. Если же они разные, то потребуется дополнительный подбор соответствующего переходника, найти который можно в автомагазинах.

Питание антенного усилителя

Современные модели подключаются через разъем приемного устройства непосредственно к автомобильной магнитоле. При таком подключении от активной антенны подается радиосигнал. В обратном порядке по другой паре к усилителю подается необходимое напряжение в 12 Вольт.

На моделях, где такое подключение не предусмотрено, антенный усилитель приходится подключать к питанию самостоятельно в двух вариантах:

  1. Подключение к питанию через коробку предохранителей.
  2. Самостоятельное подключение к питанию через автомагнитолу.

Пошаговая инструкция по установке внутри салона

Монтаж зависит от комплектации выбранной модели, но общие принципы практически ничем не отличаются. Все особенности дополнительно будут указаны производителем.

  1. Обезжирить место установки антенны спиртовой салфеткой или другим средством.

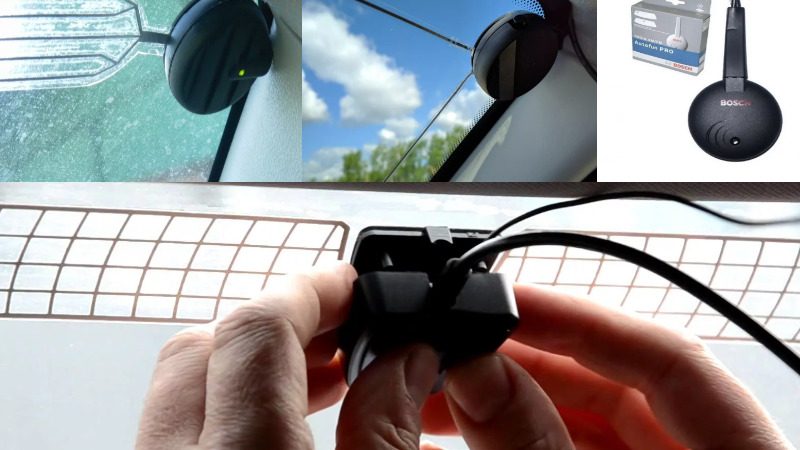

  2. Размещаем на месте установки треугольник из комплектации устройства, который облегчает правильное позиционирование антенны.
  3. В фазах треугольника устанавливаем монтажный диск и снимаем треугольник.
  4. Приклеить ориентирные полоски, которые помогут правильно разместить приемные части антенны.
  5. На штырь монтажного диска устанавливаются усы приема сигнала путем поэтапного отклеивания пленки и фиксации в соответствии с ориентирными полосами, после чего их можно сразу снять.
  6. Для прокладки кабеля снимаем боковую облицовку автомобиля.
  7. Закрепляем провода при помощи стяжек к штатной проводке автомобиля или к шлангу омывателя стекла.
  8. Для удобства дальнейшей прокладки требуется демонтировать бардачок автомобиля.

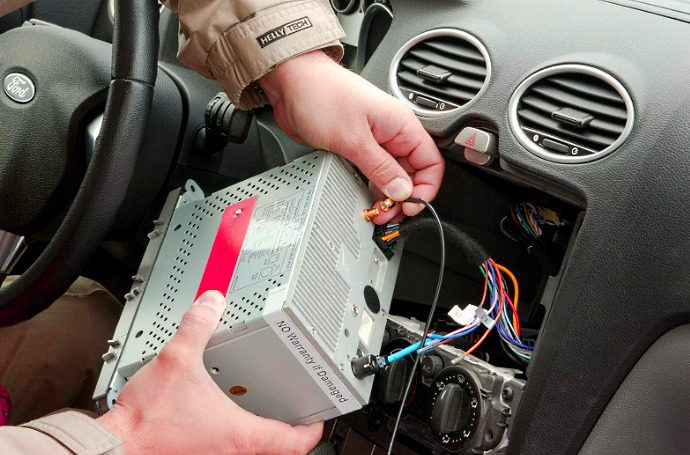

  9. Извлекаем магнитолу из гнезда, чтобы получить доступ к разъемам и проводам.
  10. Синий провод питания из разъема ISO подключается к проводу питания антенного усилителя.
  11. Подключаем провод, отвечающий за поступление сигнала в соответствующий разъем на задней панели головного устройства.
  12. Проверяется качество выполненных работ и прием сигнала.
  13. Все провода аккуратно укладываются в посадочное окно магнитолы.
  14. Магнитола устанавливается на место и фиксируется.
  15. Монтируется обратно бардачок и снятая облицовка.

Пошаговая инструкция установки на крышу

Если длины кабеля из комплектации недостаточно, то потребуется дополнительный. Кабель должен быть в экранированном оплете и иметь сопротивление в 75 Ом.

  1. На месте установки необходимо просверлить два отверстия: диаметром под крепление антенны и 5 мм — вспомогательное.
  2. Метал на месте установки зачищается с внутренней стороны салона.
  3. Во избежание коррозии место установки обрабатывается мастикой с внутренней стороны салона и герметикам с внешней.
  4. Для монтажа необходимо изготовить изолятор (проставку) из медных и фторопластовых шайб, к которым припаиваться кабель.
  5. Место соединения изолятора и кабеля необходимо загерметизировать.
  6. Устанавливаем антенну на крышу и затягиваем гайку изолятора с внутренней стороны салона.
  7. Прокладываем кабель от антенны до магнитолы под обшивкой автомобиля.
  8. Подключаем антенну к магнитоле и проверяем качество сигнала.Посмотрите видео по установке антенны

Источник
