Акустические фильтры схемы трехполосных акустических систем

Проектирование и расчёт пассивных разделительных LC фильтров
(кроссоверов) для акустических систем

Онлайн калькулятор акустических фильтров 1. 6-го порядков: нижних частот (ФНЧ) для
низкочастотных динамиков, фильтров верхних частот (ФВЧ) – для высокочастотных,
а также полосовых фильтров (ПФ) – для среднечастотных.
Расчёт согласующей цепи Цобеля и Г- образного аттенюатора для громкоговорителя.

В настоящее время практически все качественные акустические системы являются многополосными, т. е. состоящими из нескольких громкоговорителей, каждый из которых работает в своём, отведённом ему диапазоне частот. Для распределения энергии звукового сигнала между динамиками используют электрические разделительные фильтры (КРОССОВЕРЫ), в данном рассматриваемом случае — пассивные LC-фильтры, которые включаются между выходным разъёмом усилителя, обладающего близким к нулю выходным сопротивлением, и динамической головкой АС.
Надо отметить, что данные разделительные фильтры являются одним из важнейших компонентов акустических систем, определяя весомую часть необходимых электроакустических характеристик, а также качества и естественности звучания тракта.

Сколько полос иметь? На каких частотах делить звуковой частотный диапазон? Какого типа и какого порядка использовать разделительные фильтры в кроссоверах, а также — какими эти фильтры будут обладать характеристиками — вот вопросы, которые устойчиво стоят на повестке дня и требуют аккуратного и подробного обсуждения.

Часть ответов на эти вопросы можно найти в довольно показательной таблице сравнительных характеристик различных фильтров, опубликованной в журнале «Автозвук», № 5/2001.
Таблица примечательна тем, что в ней приведены только реально применяемые кроссоверы без упоминания редко используемых типов фильтров, а также фильтров с нежелательными для акустики свойствами.

Краткая сравнительная характеристика разделительных фильтров акустических систем

Главным достоинством фильтров первого порядка является возможность одновременного достижения идеальной (плоской) АЧХ и идеальной (нулевой) ФЧХ. Недостаток фильтров первого порядка – слабые фильтрующие свойства

Любой фильтр второго, шестого, десятого и т.д. порядка обладает недостатком: при отсутствии переполюсовки динамиков АЧХ имеет провал, при переполюсовке возможны проблемы с импульсным откликом

Хороший фильтр с хорошим звуком. Отличные импульсные характеристики. Как правило, требует переполюсовки одной из головок

Обеспечивает гладкую АЧХ при очень хороших ФЧХ и импульсных характеристиках

Дает выброс 3 дБ на частоте раздела. Один из способов борьбы с выбросом – разнесение частот среза ФНЧ и ФВЧ

Фильтры третьего порядка обеспечивают достаточно высокую степень разделения при все ещё приемлемых ФЧХ и ГВЗ. Наиболее перспективны в большинстве устройств. Переполюсовка одной из головок приводит к иным последствиям, чем у фильтров 2-го порядка: АЧХ не меняется, характер ГВЗ улучшается, звук – дело вкуса

Имеет небольшое отклонение АЧХ от идеала в районе частоты раздела. Обладает улучшенными импульсными характеристиками

Является основным среди фильтров третьего порядка, так как единственный обеспечивает плоскую АЧХ

Фильтры четвертого порядка применяются только в специальных случаях, когда по каким-то причинам требуется очень жесткое частотное разделение. ФЧХ и импульсные характеристики на грани допустимого. В отличие от фильтров второго порядка – не требуют переполюсовки

Практически не имеет отличий от фильтра Линквица – Райли

Используются чрезвычайно редко, например, при необходимости очень резкого ограничения полосы частот, подаваемых на низкочастотный динамик или сабвуфер. Переполюсовка просто вредна

Обладает гладкой АЧХ

Порядок
фильтра
Бесселя Линквица – Райли Баттерворта
1
3
4

От себя добавлю, что действительно — фильтры 5-го порядка используются редко, однако если требуется существенное подавление внеполосных частот, подаваемых на сабвуфер, то в качестве ФНЧ, как правило, применяются фильтры не 5-го, а 6-го порядков и не Баттерворта, а Линквица – Райли.
Приведём схемы LC фильтров верхних и нижних частот 6-го порядка. Схемы фильтров меньших порядков образуются путём отбрасывания соответствующих элементов (Рис.1).

Рис.1 Схемы односторонне нагруженных LC фильтров верхних и нижних частот

Для фильтров нижних частот — значения величин элементов, соответствующих: порядку фильтра, сопротивлению нагрузки Rн и частоте среза (разделения) Fср, рассчитываются по следующим формулам:
Li= αi*Rн/(2πFср) ; Ci= αi/(2πFср*Rн) , где αi — это справочные нормированные значения (коэффициенты) для каждого элемента ФНЧ, называемые значениями элементов фильтра-прототипа.

Для фильтров верхних частот — каждая индуктивность из схемы ФНЧ заменяется ёмкостью, ёмкость — индуктивностью, которые, исходя из тех же самых коэффициентов, рассчитываются по формулам:
Ci= 1/(2πFсрi*Rн) ; Li= Rн/(2πFсрi) .

Оставим все многочисленные таблицы со значениями нормированных коэффициентов фильтров-прототипов для справочной литературы, а сами сразу перейдём к онлайн расчёту номиналов элементов кроссоверов.

КАЛЬКУЛЯТОР РАСЧЁТА ЭЛЕМЕНТОВ ФНЧ и ФВЧ LC- ФИЛЬТРОВ ДЛЯ АКУСТИЧЕСКИХ СИСТЕМ

Для полосовых фильтров: каждый элемент-индуктивность из НЧ фильтра-прототипа заменяется на последовательный LC контур (Рис.2), элементы которого рассчитываются по следующим формулам:
Li= αi*Rн/[2π(Fв — Fн)] , где Fн и Fв – нижняя и верхняя частоты среза полосового фильтра, а
Ci= 1/(4π 2 *Fн*Fв*Li) .
Каждый элемент-ёмкость из фильтра-прототипа нижних частот заменяется на параллельный LC контур, элементы которого рассчитываются по формулам:
Ci= αi/[2π*Rн*(Fв — Fн)] ;
Li= 1/(4π 2 *Fн*Fв*Ci) .

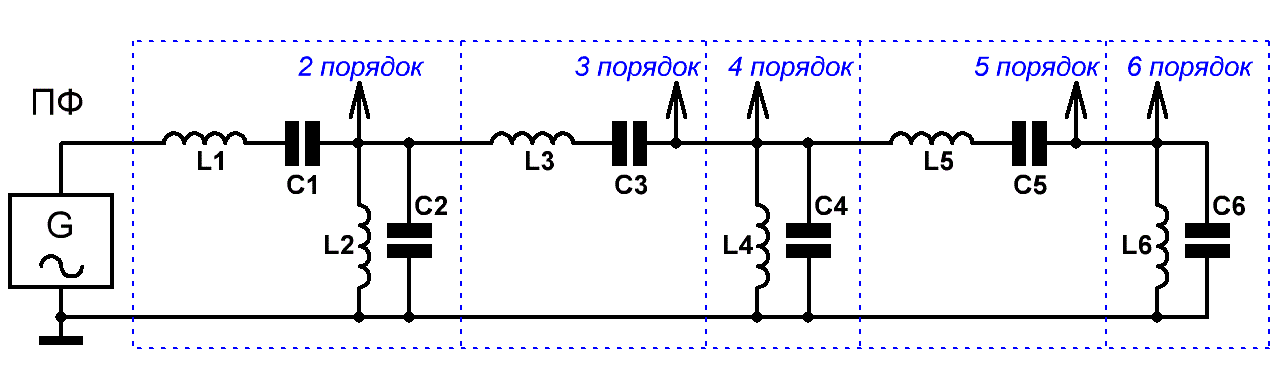

Рис.2 Схемы односторонне нагруженных LC полосовых фильтров

Разместим калькулятор расчёта элементов и для полосовых фильтров акустических систем.

КАЛЬКУЛЯТОР РАСЧЁТА ЭЛЕМЕНТОВ ПОЛОСОВЫХ LC- ФИЛЬТРОВ ДЛЯ АКУСТИКИ

При расчёте разделительных фильтров принимается допущение, что нагрузка (сопротивление динамика) — это величина чисто активная. Однако, учитывая то, что реальные громкоговорители обладают комплексным характером входного сопротивления, то для корректной работы фильтров могут потребоваться согласующие цепи, компенсирующие этот комплексный характер.
При проектировании кроссоверов — частоты среза фильтров всегда следует выбирать значительно выше резонансных частот громкоговорителей. Тогда для компенсации комплексного характера входного сопротивления громкоговорителя будет достаточно включения упрощённой согласующей цепи, называемой цепью Цобеля и представляющей собой простую цепочку из последовательно включённых сопротивления Rк и ёмкости Cк (Рис.3а).
Рэй Олден, автор одной из самых популярных книг по акустике, советует использовать следующие соотношения: Rк = 1,25*Rе ; Ск = Lе/Rе 2 , где Re и Le — это паспортные сопротивление и индуктивность динамика.

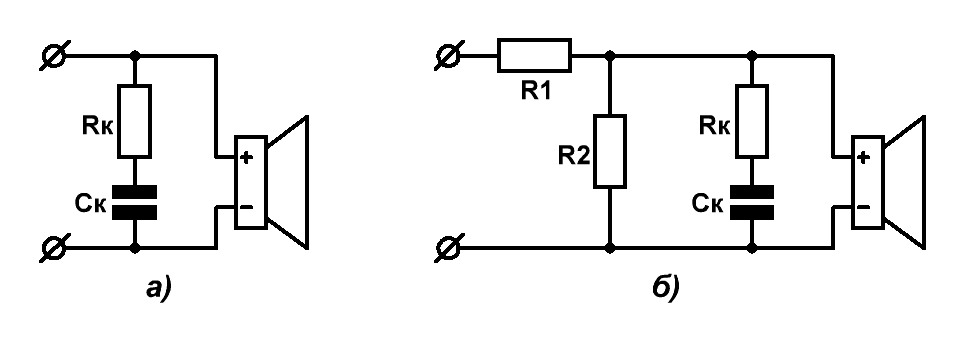

Рис.3 Согласующая цепь Цобеля и Г-образный аттенюатор для громкоговорителя

Также для уменьшения неравномерности суммарной АЧХ многополосной АС зачастую необходимо ослабить уровень каких-либо составляющих, как правило — среднечастотных либо высокочастотных. Это можно сделать с помощью Г-образных пассивных аттенюаторов, обеспечивающих заданный уровень ослабления N (дБ) (Рис.3б). Если задаться целью произвести ослабление без коррекции активного сопротивления громкоговорителя, то формулы для вычисления номиналов резисторов имеют следующий вид:
R1 ≈ Re*(10 0,05N — 1)/10 0,05N ; R2 ≈ Re/(10 0,05N — 1) .

Сдобрим пройденный материал калькуляторами.

КАЛЬКУЛЯТОР РАСЧЁТА ЦЕПИ ЦОБЕЛЯ ДЛЯ ГРОМКОГОВОРИТЕЛЯ

КАЛЬКУЛЯТОР РАСЧЁТА ЭЛЕМЕНТОВ АТТЕНЮАТОРА ДЛЯ ГРОМКОГОВОРИТЕЛЯ

Следует отметить, что некоторые производители акустики игнорируют согласующие цепи, считая, что компенсация комплексной характеристики портит звучание системы на реальном музыкальном материале. В таких случаях неравномерность АЧХ тракта приходится устранять при помощи измерительной аппаратуры, кропотливо подбирая каждый из элементов звеньев фильтра.
В принципе — то же самое можно сделать и на симуляторе, подставив в качестве нагрузки фильтра эквивалентную электрическую схему громкоговорителя. Естественным образом — эта схема должна учитывать акустическое оформление динамика. А как создать такую схему — мы с вами подробно обсудили на странице ссылка на страницу.

Источник

Расчет фильтров трехполосных громкоговорителей

С целью снижения интермодуляционных искажений при звуковоспроизведении громкоговорители Hi-Fi систем составляют из низкочастотных, среднечастотных и высокочастотных динамических головок. Их подключают к выходам усилителей через разделительные фильтры, представляющие собой комбинации LC фильтров нижних и верхних частот.

Ниже приведена методика расчета трехполосного разделительного фильтра по наиболее распространенной схеме.

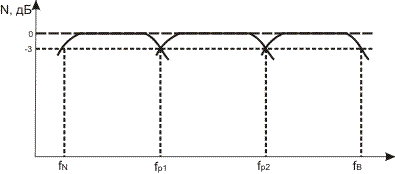

Частотная характеристика разделительного фильтра трехполосного громкоговорителя в общем виде показана на рис. 1. Здесь: N — относительный уровень напряжения на звуковых катушках головок: fN и fB — нижняя и верхняя граничные частоты воспроизводимой громкоговорителем полосы; fр1 и fр2 — частоты раздела.

Рис. 1.Частотная характеристика разделительного трехполосного акустического фильтра в общем виде

В идеальном случае выходная мощность на частотах раздела должна распределяться поровну между двумя головками. Это условие выполняется, если на частоте раздела относительный уровень напряжения, поступающего на соответствующую головку, снижается на 3 дБ по сравнению с уровнем в средней части ее рабочей полосы частот.

Частоты раздела следует выбирать вне области наибольшей чувствительности уха (1–3 кГц). При невыполнении этого условия, из-за разности фаз колебаний, излучаемых двумя головками на частоте раздела одновременно, может быть заметно «раздвоение» звука. Первая частота раздела обычно лежит в интервале частот 400–800 Гц, а вторая — 4–6 кГц. При этом низкочастотная головка будет воспроизводить частоты в диапазоне fN–fp1, среднечастотная — в диапазоне fp1–fр2 и высокочастотная — в диапазоне fр2–fB.

Один из распространенных вариантов фильтра трехполосной акустики приведен на рис. 2. Здесь: B1 — низкочастотная динамическая головка, подключенная к выходу усилителя через фильтр нижних частот L1C1; В2 — среднечастотная головка, соединенная с выходом усилителя через полосовой фильтр, образованный фильтрами верхних частот C2L3 и нижних частот L2C3. На высокочастотную головку В3 сигнал подается через фильтры верхних частот C2L3 и C4L4.

Рис. 2. Распространенный вариант принципиальной схемы фильтра трехполосной акустики

Расчет емкостей конденсаторов и индуктивностей катушек производят исходя из номинального сопротивления головок громкоговорителя. Поскольку номинальные сопротивления головок и номинальные емкости конденсаторов образуют ряды дискретных значений, а частоты раздела могут варьироваться в широких пределах, то расчет удобно производить в такой последовательности.

Задавшись номинальным сопротивлением головок, подбирают емкости конденсаторов из ряда номинальных емкостей (или суммарную емкость нескольких конденсаторов из этого ряда) такими, чтобы получившаяся частота раздела попадала в указанные выше частотные интервалы.

Тип конденсатора Емкость, мкФ
МБМ 0,6
МБГО, МВГП 1; 2; 4; 10
МБГП 15; 26
МБГО 20; 30

Емкости конденсаторов фильтров С1–С4 для различных сопротивлений головок и соответствующие значения частот раздела приведены в табл 2.

Zг,0м 4.0 4.5 5.0 6.5 8.0 12,5 15
С1,C2, мкф 40 30 30 20 20 15
fp1, Гц 700 840 790 580 700 520
С3,С4, мкф 5 5 4 4 3 2 1,5
fр2,кГц 5,8 5,2 5 4,4 4,8 4,6 5,4

Легко видеть, что все значения емкостей могут быть либо непосредственно взяты из номинального ряда емкостей. либо получены параллельным соединением не более чем двух конденсаторов (см. табл. 1).

После того как емкости конденсаторов выбраны, определяют индуктивности катушек в миллигенри по формулам:

В обеих формулах: Zг— в омах; fp1, fр2— в герцах.

Поскольку полное сопротивление головки является частотнозависимой величиной, для расчета обычно принимают указанное в паспорте головки номинальное сопротивление Zг, оно соответствует минимальному значению полного сопротивления головки в диапазоне частот выше частоты основного резонанса до верхней граничной частоты рабочей полосы.

При этом надо иметь в виду, что фактическое номинальное сопротивление различных образцов головок одного и того же типа может отличаться от паспортного значения на ±20%.

В некоторых случаях радиолюбителям приходится использовать в качестве высокочастотных головок имеющиеся динамические головки с номинальным сопротивлением, отличающимся от номинальных сопротивлений низкочастотной и высокочастотной головок.

При этом согласование сопротивлений осуществляют, подключая высокочастотную головку В3 и конденсатор С4 к различным выводам катушки L4 (рис. 2), т. е. эта катушка фильтра играет одновременно роль согласующего автотрансформатора. Катушки можно намотать на круглых деревянных, пластмассовых или картонных каркасах с щечками из гетинакса.

Нижнюю щечку следует сделать квадратной; так ее удобно крепить к основанию — гетинаксовой плате, на которой крепят конденсаторы и катушки. Плату крепят шурупами ко дну ящика громкоговорителя. Во избежание дополнительных нелинейных искажений катушки должны выполняться без сердечников из магнитных материалов.

Пример расчета трехполосного акустического фильтра

В качестве низкочастотной головки громкоговорителя используется динамическая головка 6ГД-2, номинальное сопротивление которой Zг=8 Ом. в качестве среднечастотной — 4ГД-4 с таким же значением Zг и в качестве высокочастотной — ЗГД-15, для которой Zг=6,5 Ом. Согласно табл. 2 при Zг=8 Ом и емкости С1=С2=20 мкф fp1=700 Гц, а при емкости С3=С4=3 мкф fр2=4,8 кГц. В фильтре можно применить конденсаторы МБГО со стандартными емкостями (С3 и С4 составляют из двух конденсаторов).

По приведенным выше формулам находим: L1=L3=2,56 мГ; L2=L4=0,375 мГ (для автотрансформатора L4 — это значение индуктивности между выводами 1–3).

Коэффициент трансформации автотрансформатора

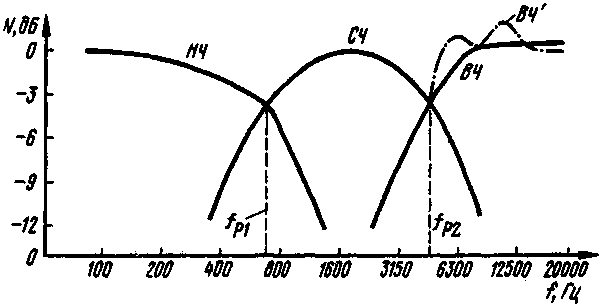

На рис. 3 показана зависимость уровня напряжения на звуковых катушках головок от частоты для трехполосной системы, соответствующей примеру расчета. Амплитудно-частотные характеристики низкочастотной, среднечастотной и высокочастотной областей фильтра обозначены соответственно НЧ, СЧ и ВЧ. На частотах раздела затухание фильтра равно 3,5 дБ (при рекомендуемом затухании 3 дБ).

Рис. 3. Зависимость уровня напряжения на звуковых катушках головок от частоты для трехполосной системы

Отклонение объясняется отличием полных сопротивлений головок и емкостей конденсаторов от заданных (номинальных) значений и индуктивностей катушек от полученных расчетом. Крутизна спада кривых НЧ и СЧ составляет 9 дБ на октаву и кривой ВЧ — 11 дБ на октаву. Кривая ВЧ соответствует несогласованному включению громкоговорителя 1 ГД-3 (в точки 1–3). Как видно, в этом случае фильтр вносит дополнительные частотные искажения.

Примечание от авторов:

В приводимой методике расчета принято, что среднее звуковое давление при одной и той же подводимой электрической мощности для всех головок имеет примерно одинаковое значение.

Вели же звуковое давление, создаваемое какой-либо головкой, заметно больше, то для выравнивания частотной характеристики громкоговорителя по звуковому давлению эту головку рекомендуется подключать к фильтрц трехполосной акустики через делитель напряжения, входное сопротивление которого должно быть равно принятому при расчете номинальному сопротивлению головок.

Источник: РАДИО N 9, 1977 г., с.37–38 E. ФРОЛОВ, г. Москва
