Тема: Alan 100 plus smd не включается

Опции темы
Поиск по теме

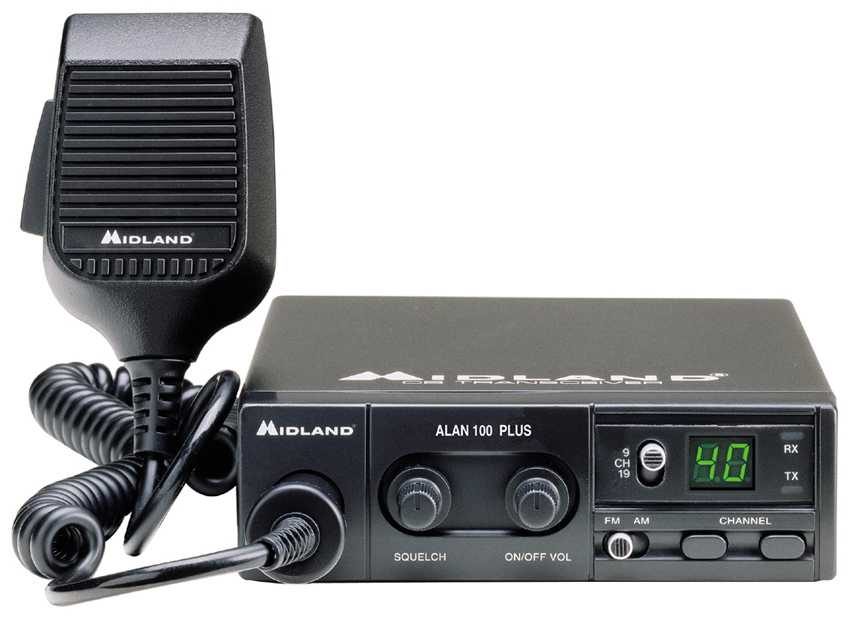

Alan 100 plus smd не включается

Всем доброго время суток!
Принесли Алан 100 смд, схема совподает с класической.
При включении щелчок в динамике, индикации нет, приёма и передачи нет.
Был выкушен защитный диод, проверил питание проца 7v, тда 2003 11v, на выходном транзюке 11.5v да вроде все напрежения есть а запустить так и не смог
кто что подскажет по этому поводу?

Проверить Q15 стабилизатор 9 вольт, и стабилитрон D5, 8 вольт это питание светодиодной матрицы, еще померить надо 4ю ногу TDA2003, там должно быть половина питания, т.е. примерно 6 вольт.

Проверил всё в норме Q15 8.9v стабилитрон целый, 4 нога 2003 6v.
На всякий случай заменил транзистор и стабилитрон, как было так и осталось а 2003 на вход подал с генератора сигнал тдашка работает.
Сдаётся мне что умер синтезатор, хотя ни разу не встречал аланов 100+ с дохлыми LC 7185.

Последний раз редактировалось greck; 22.01.2011 в 13:05 .

В базе Q15 резистор вроде был рабочий заменил всё пошло.

С48 1000 мкф вздутый небось ? На эммитере Q15 должено быть 8,4 в ( 26 ножка процессора ) .

Последний раз редактировалось Nikolss; 23.01.2011 в 21:19 .

Водила подключил на +24, недолго она помучалась. Вздулись С48, С49: взорвался до меня заменили С148 . Ну и главное в обрыв Q15. После замены вроде всё работает.

У меня оказалась «Alan100-plus (Rev.5). Похоже настоящая. Схема, блок схема, монтажка очень близка к фоткам из архива «Алан 100P-SMT».
Схема аналогичная но лучше увеличивается.

Последний раз редактировалось R9FAO; 22.10.2014 в 11:40 . Причина: дополнение

Источник

Alan 100 Plus smd

Информация Неисправность Прошивки Схемы Справочники Маркировка Корпуса Сокращения и аббревиатуры Частые вопросы Полезные ссылки

Справочная информация

Этот блок для тех, кто впервые попал на страницы нашего сайта. В форуме рассмотрены различные вопросы возникающие при ремонте бытовой и промышленной аппаратуры. Всю предоставленную информацию можно разбить на несколько пунктов:

  • Диагностика
  • Определение неисправности
  • Выбор метода ремонта
  • Поиск запчастей
  • Устранение дефекта
  • Настройка

Учитывайте, что некоторые неисправности являются не причиной, а следствием другой неисправности, либо не правильной настройки. Подробную информацию Вы найдете в соответствующих разделах.

Неисправности

Все неисправности по их проявлению можно разделить на два вида — стабильные и периодические. Наиболее часто рассматриваются следующие:

  • не включается
  • не корректно работает какой-то узел (блок)
  • периодически (иногда) что-то происходит

Если у Вас есть свой вопрос по определению дефекта, способу его устранения, либо поиску и замене запчастей, Вы должны создать свою, новую тему в соответствующем разделе.

  • О прошивках

    Большинство современной аппаратуры представляет из себя подобие программно-аппаратного комплекса. То есть, основной процессор управляет другими устройствами по программе, которая может находиться как в самом чипе процессора, так и в отдельных микросхемах памяти.

    На сайте существуют разделы с прошивками (дампами памяти) для микросхем, либо для обновления ПО через интерфейсы типа USB.

    • Прошивки ТВ (упорядоченные)
    • Запросы прошивок для ТВ
    • Прошивки для мониторов
    • Запросы разных прошивок
    • . и другие разделы

    По вопросам прошивки Вы должны выбрать раздел для вашего типа аппарата, иначе ответ и сам файл Вы не получите, а тема будет удалена.

  • Схемы аппаратуры

    Начинающие ремонтники часто ищут принципиальные схемы, схемы соединений, пользовательские и сервисные инструкции. Это могут быть как отдельные платы (блоки питания, основные платы, панели), так и полные Service Manual-ы. На сайте они размещены в специально отведенных разделах и доступны к скачиванию гостям, либо после создания аккаунта:

    • Схемы телевизоров (запросы)
    • Схемы телевизоров (хранилище)
    • Схемы мониторов (запросы)
    • Различные схемы (запросы)

    Внимательно читайте описание. Перед запросом схемы или прошивки произведите поиск по форуму, возможно она уже есть в архивах. Поиск доступен после создания аккаунта.

  • Справочники

    На сайте Вы можете скачать справочную литературу по электронным компонентам (справочники, таблицу аналогов, SMD-кодировку элементов, и тд.).

    Marking (маркировка) — обозначение на электронных компонентах

    Современная элементная база стремится к миниатюрным размерам. Места на корпусе для нанесения маркировки не хватает. Поэтому, производители их маркируют СМД-кодами.

    Package (корпус) — вид корпуса электронного компонента

    При создании запросов в определении точного названия (партномера) компонента, необходимо указывать не только его маркировку, но и тип корпуса. Наиболее распостранены:

    • DIP (Dual In Package) – корпус с двухрядным расположением контактов для монтажа в отверстия
    • SOT-89 — пластковый корпус для поверхностного монтажа
    • SOT-23 — миниатюрный пластиковый корпус для поверхностного монтажа
    • TO-220 — тип корпуса для монтажа (пайки) в отверстия
    • SOP (SOIC, SO) — миниатюрные корпуса для поверхностного монтажа (SMD)
    • TSOP (Thin Small Outline Package) – тонкий корпус с уменьшенным расстоянием между выводами
    • BGA (Ball Grid Array) — корпус для монтажа выводов на шарики из припоя

  • Краткие сокращения

    При подаче информации, на форуме принято использование сокращений и аббревиатур, например:

    Сокращение Краткое описание
    LED Light Emitting Diode — Светодиод (Светоизлучающий диод)
    MOSFET Metal Oxide Semiconductor Field Effect Transistor — Полевой транзистор с МОП структурой затвора
    EEPROM Electrically Erasable Programmable Read-Only Memory — Электрически стираемая память
    eMMC embedded Multimedia Memory Card — Встроенная мультимедийная карта памяти
    LCD Liquid Crystal Display — Жидкокристаллический дисплей (экран)
    SCL Serial Clock — Шина интерфейса I2C для передачи тактового сигнала
    SDA Serial Data — Шина интерфейса I2C для обмена данными
    ICSP In-Circuit Serial Programming – Протокол для внутрисхемного последовательного программирования
    IIC, I2C Inter-Integrated Circuit — Двухпроводный интерфейс обмена данными между микросхемами
    PCB Printed Circuit Board — Печатная плата
    PWM Pulse Width Modulation — Широтно-импульсная модуляция
    SPI Serial Peripheral Interface Protocol — Протокол последовательного периферийного интерфейса
    USB Universal Serial Bus — Универсальная последовательная шина
    DMA Direct Memory Access — Модуль для считывания и записи RAM без задействования процессора
    AC Alternating Current — Переменный ток
    DC Direct Current — Постоянный ток
    FM Frequency Modulation — Частотная модуляция (ЧМ)
    AFC Automatic Frequency Control — Автоматическое управление частотой

    Частые вопросы

    После регистрации аккаунта на сайте Вы сможете опубликовать свой вопрос или отвечать в существующих темах. Участие абсолютно бесплатное.

    Кто отвечает в форуме на вопросы ?

    Ответ в тему Alan 100 Plus smd как и все другие советы публикуются всем сообществом. Большинство участников это профессиональные мастера по ремонту и специалисты в области электроники.

    Как найти нужную информацию по форуму ?

    Возможность поиска по всему сайту и файловому архиву появится после регистрации. В верхнем правом углу будет отображаться форма поиска по сайту.

    По каким еще маркам можно спросить ?

    По любым. Наиболее частые ответы по популярным брэндам — LG, Samsung, Philips, Toshiba, Sony, Panasonic, Xiaomi, Sharp, JVC, DEXP, TCL, Hisense, и многие другие в том числе китайские модели.

    Какие еще файлы я смогу здесь скачать ?

    При активном участии в форуме Вам будут доступны дополнительные файлы и разделы, которые не отображаются гостям — схемы, прошивки, справочники, методы и секреты ремонта, типовые неисправности, сервисная информация.

    Полезные ссылки

    Здесь просто полезные ссылки для мастеров. Ссылки периодически обновляемые, в зависимости от востребованности тем.

    Источник

    Alan 100 plus схема принципиальная электрическая

    Добрый всем!
    Хочу предупредить тех кто еще не выбрал/купил себе радиостанцию, и рассказать тем кто купил, возможные способы устранения глюков в автомобильной СиБи радиостанции Alan 100 Plus.

    История следующая. Встретился вчера с одним знакомым посмотреть/проверить его аппаратуру,
    Александр сетовал на то что Московская Служба Спасения в 19-м канале говорит что его плохо слышно.
    Начали с проверки настройки антенны, ведь антенна — лучший усилитель, подключили прибор, все идеально, первый раз в моей практике когда без предварительной настройки, антенна на конкретной машине не требовала настройки и показывала идеальный SWR.
    Двинулись с Александром дальше. Я как чувствовал, и прихватил с собой портативную СиБи радиостанцию, чтобы на месте проверить качество модуляции (качество, громкость, частотный спектр голоса при работе на передачу).
    Стали с Александром проверять, модуляция тихая, бубнящая, низкочастотная, верхов почти нет, неудивительно что диспетчер Московской Службы Спасения говорила что принимает его неразборчиво, в шумах.

    Прямо в автомобиле, на коленке, разобрали тангенту радиостанции (пластиковую коробочку с микрофоном и кнопкой передачи), стали смотреть. И тут совершенно очаровательная спутница Александра, Виктория, дала абсолютно дельный и правильный совет, а именно посоветовала банально проделать отверстие в корпусе тангенты под микрофон =).
    Действительно, в том месте где находился микрофон, не было никаких технологических отверстий, они только обозначены, пластиковая декоративная решетка и зубчики, т.е звук до отверстия микрофона закрывался пластиком тангенты.
    Сказано, сделано. После этого заполнили оставшуюся пустоту корпуса тангенты наполнителем, банально ватой, чтобы корпус не резонировал, не давал «баночный» звук, знаете как когда маленькие дети орут или говорят в кружку )).
    Модуляция улучшилась, но не до желаемого уровня.

    Стал дальше копать тему, и хочу поделиться нашим с Александром опытом и сэкономиться вам бабки и нервы.

    Во первых всетаки ищите инфу, спрашивайте, проверяйте перед покупкой.
    Перед покупкой обязательно проверьте качество звучания вашего голоса, сигнала, во время передачи в режиме АМ (амплитудной модуляции). На сленге это называется «проверить модуляцию». Дело в том что из-за особенностей схемотехники и культуры производства сибишных шарманок, когда вы передаете в режиме FM, ваш голос может звучать в приемнике собеседника громко и четко, но стоит вам обоим перейти в АМ, как «модуляция», голос, становится совсем тихим, бубнящим, неразборчивым. Поэтому не поленитесь и погоняйте продавца, чтобы он дал вам послушать и сравнить качество вашей передачи в режиме АМ на разных радиостанциях, т.е не принимать вас на разных рациях, а чтобы вы поговорили в разные рации при одинаковой громкости приемника. Написанное выше верно и для качества передачи голоса в режиме FM, но чаще всего проблемы с модуляцией в АМ режиме.

    Во вторых оказалось что братья китайцы, успели выпустить несколько ублюдских глючных модификаций Alan 100 Plus, в том же корпусе, на более современной элементой базе, с небольшой доп. функцией, но со своими глюками и багами, в отличие от того старого доброго, простого Alan 100 Plus, который первоначально был и который знают опытные автолюбители и дальнобойщики.
    Казалось бы нельзя сделать бюджетную примитивную рациейку еще хуже, но, как оказалось китайцам и это под силу, даже на более современной элементой базе -))).

    Имейте ввиду что Alan 100+ smd к старому доброму Мидланду не имеет никакого отношения, это поделка китайского колхоза, слизанная с Joker TK-108 Premium.

    Вообще про Алан 100+ сейчас сложно точно что-либо сказать, существует около 5 вариантов исполнения при похожем внешнем виде.

    Расскажу про три основных известных варианта Аланов 100+.
    Вар. 1.Классический 100+. Старая схема на транзисторах, внутри микросборка, плата на жёлтом текстолите.
    Лучший из существующих.

    Вар. 2. Подобие классического,только СМД монтаж, микросборка. (часть деталей СМД,двухсторонний монтаж,все транзисторы обычные,компоновка похожа на классику и схема скорее одинакова).
    В основном на микросборке, двухсторонняя плата с защитной маской зелёного цвета, на ней единственная надпись — v4.


    С уважением, Ярослав.

    MOTOROLA: XTL5000, XTS5000, XTS2500, XTS1500, MCS2000, MTS2000, HT1000, EX600. THALES.

    Mexico Дата: Вторник, 09.08.2011, 15:38 | Сообщение # 2

    Еще отличие эти 3-х версий между собой:
    Для перехода в «нули» (способ переключить т.н российскую (польскую) сетку, например с 27,205 на 27,200)
    Вар. 1 — внутрення доработка с паяльником, установка отдельной кнопки или использование существующей.

    Вар. 2 — внутрення доработка с паяльником, установка отдельной кнопки или использование существующей.

    Вар. 3- есть возможность переключения в 0 и 5 не открывая радейку с помощью органов управления.
    Делается это след. образом:
    1.Выкл. радиостанцию.Переключатель CH9-CH-CH19 ставим в положение СН19.
    2.Зажимаем одновременно PTT,UP,DOWN и не отпуская,включаем питание.
    3.На индикаторе высветится 5(пятерки) или -5(нули).Нажатием клавиши DOWN меняем или 5, или -5.
    4.Переводим переключатель CH9-CH-CH19 в положение CH9.
    5.Выключаем и включаем радиостанцию.
    Если у Вас это работает, значит Вы обладатель 3-го варианта.

    Визуальные отличия.
    Верхняя оригинал, нижняя Китай(тип 2 и 3).

    Серийный номер Р/С со штрих-кодом оригинал.

    Исходя из вышесказанного
    — вообще не связывайтесь с новыми Аланами 100+
    — разбирайтесь визуально, смотрите коробку, серийник, но китайцы быстро учатся и напечают что угодно и как угодно
    — снимайте верхнюю крышку корпуса радиостанции, смотрите модель процессора, плату, но не всякий продавец это позволит сделать

    Тем не менее есть способы попытаться улучшить модуляцию, общую работу этой радиостанции, убрать глюки.
    1. На китайских заводах при сборке этих и других раций применяется водорастворимый кислотный флюс, остатки которого похожие на белую пыль (не нюхать =) ), доставляют массу проблем пользователю, образуя токопроводящие дорожки между элементами монтажа.

    В 95% случаев проблем с работой радистанции, избавиться от этого можно промыв плату радиостанции спиртом, лучше изопропиловым, на крайний случай водкой, тщательно протерев плату щеткой смоченной спиртом, соответственно просушив потом,
    При этом стирается кислотный флюс с платы и сразу становится нормальной и модуляция и прием и т.д и т.п. Очень часто помогает решить проблему с «глухой», «тихой», «бубнящей» модуляцией, а так же шумами непонятного происхождения.
