Алгоритм в блок схеме для постусловия

Цикл с постусловием

Что делать, чтобы стать программистом

Многие сегодня хотят стать программистами. Хотят. Но ничего не делают для этого. Не делают даже простых вещей. Не хотят даже прочитать книжку из 10 страниц. В итоге так и остаются никем. Потому что мечты не сбываются никогда. Сбываются только планы… Подробнее.

Блок схема алгоритма цикла с постусловием показана на рис. 21.2.

Рис. 21.2. Блок-схема алгоритма цикла с постусловием.

Как видно из схемы, сначала выполняется код, который находится в теле цикла. Затем проверяется условие. Если условие выполняется, то цикл завершается. Если условие НЕ выполняется, то программа начинает новую итерацию цикла.

Например, вывести несколько одинаковых строк на экран можно так:

Как вы думаете, сколько строк выведет эта программа? А вот и не угадали. Всего одну.

Почему? Потому что это цикл с постусловием. Здесь СНАЧАЛА выполняется итерация цикла, а затем проверяется условие. И если условие выполняется, то цикл завершается. А в нашем случае условие выполняется, так как i изначально меньше 10. Поэтому цикл с постусловием сразу завершается.

Ещё одна особенность цикла с постусловием заключается в том, что цикл выполняется как минимум один раз, потому что условие проверяется в конце, после выполнения кода, который находится в теле цикла.

А теперь посмотрим, как этот цикл реализовать в Паскале.

Как видите, здесь мы проверяем уже другое условие, то есть мы проверяем, не стало ли значение индексной переменной больше 10. Поэтому данный пример выведет строку на экран 10 раз. Сами подумайте, почему.

Источник

Алгоритм в блок схеме для постусловия

Как уже отмечалось выше, существует два вида циклов. Циклы, в которых число повторений известно до начала выполнения циклических действий, и циклы, когда число повторений неизвестно, но задано условие, по истинности или ложности которого циклические действия прекращаются. Циклы первого вида называют циклами с параметром (или циклами по количеству повторений), а циклы второго типа называют циклами по условию.

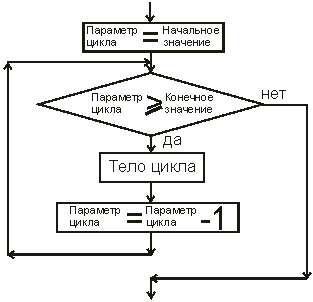

Примеры блок-схем цикла с параметром приведены на ‎Рис. 1.22.

Рис. 1.22. Примеры циклов с параметром

Принципиальным отличием данных циклов друг от друга является изменение параметра цикла. В первом случае параметр цикла изменяет свое значение от начального до конечного с шагом +1, а во втором ­ с шагом -1. Проследить за изменением параметра цикла в первом и во втором случае можно на компьютерной анимации. Заметим, что в некоторых языках программирования допускается изменения значения параметра цикла не только со значениями +1 и -1, но и с произвольным шагом. Для сокращения записи блок-схемы цикла с параметром иногда применяют следующую фигуру блок схемы ‎(рис. 1.23).

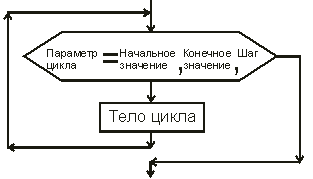

Рис. 1.23. Блок-схема цикла с параметром

Принцип работы цикла с параметром рассмотрим подробнее в следующем разделе ресурса.

Циклы по условию бывают двух основных видов: циклы с предусловием и циклы с постусловием. В циклах с предусловием условие выхода из цикла проверяется всякий раз перед выполнением цикла. В циклах с постусловием сначала выполняются инструкции тела цикла, затем проверяется условие продолжения цикла. Блок-схемы циклов с предусловием и с постусловием показаны на ‎Рис. 1. 24.

Рис. 1.24. Блок-схемы циклов с предусловием и с постусловием

Тело цикла с предусловием расположено перед проверкой условия и выполняется до тех пор, пока условие не станет истинным. Очевидно, что вне зависимости от значения условия тело такого цикла один раз всегда выполняется.

Как видно на блок-схеме, тело цикла с предусловием располагается после проверки условия и выполняется до тех пор, пока условие истинно. В этом случае возможна ситуация, когда тело цикла не выполнится ни разу.

Источник

Информатика

С повторяющимися действиями мы сталкиваемся и в обычной жизни и при решении задач. Проход стрелок часов каждую минуту, секунду, час, смена дня и ночи, ежедневные сборы в школу, еженедельная смена уроков, ежегодные поездки на море – примеров циклов повторения миллиарды. Несмотря на разнообразие происходящих процессов, большинство из них можно описать простыми конструкциями. Делая что-то раз за разом, мы не задумываемся, что ученые уже написали алгоритмы с повторением или циклы универсальными способами.

Циклы, их виды

Многие операции, действия выполняются однотипно много раз. Этот процесс повторения называют циклом, а повторяемая последовательность – телом цикла. Процедуру с повторяющимися этапами называют циклической.

Каждое повторение действий в алгоритмах – итерация.

Выделяют 3 основных вида повторяющихся структур:

  • с условием выполнения цикла (предусловием);
  • с критерием завершения (постусловием);
  • с указанным числом повторений цикла.

Описывать подобные процессы удобно схематично или при помощи команд.

Цикл с предусловием

Данную конструкцию еще встречается как «цикл-пока», потому что пока выполняется условием, программа/исполнитель будет проходить шаги снова и снова.Описанный критерий, логическое сравнение — причина начала прохождения повторяемых шагов/команд.

Описание цикла с условием двумя способами:

  • Проверка критерия/логического сравнения.
  • Пока результат «Да», «проигрывать по кругу» однотипные операции.
  • Если ответ на условие отрицательный, закончить процедуру.

Особенность этой конструкции – существуют такие условия, когда команды не будут выполнены ни разу.

Циклический алгоритм, примеры:

  • Написать алгоритм постройки забора из кирпичей высотой 2 м.

нц пока есть кирпичи и раствор цемента

если высота забора 1 алгоритм

Источник

Блок-схемы. Графическая реализация алгоритмов

Занятие 4. Графическая реализация циклического алгоритма

В рассмотрении циклического алгоритма следует выделить несколько понятий.

Тело цикла – это набор инструкций, предназначенный для многократного выполнения.

Итерация – это единичное выполнение тела цикла.

Переменная цикла – это величина, изменяющаяся на каждой итерации цикла.

Каждый цикл должен содержать следующие необходимые элементы:

  1. первоначальное задание переменной цикла,
  2. проверку условия,
  3. выполнение тела цикла,
  4. изменение переменной цикла.

Циклы бывают двух видов – с предусловием и с постусловием. В цикле с предусловием сначала проверяется условие входа в цикл, а затем выполняется тело цикла, если условие верно. Цикл с предусловием представлен на рис. 2.9. Цикл с предусловием также может быть задан с помощью счетчика. Это удобно в тех случаях, когда точно известно количество итераций. В общем виде блок-схема, реализующая цикл с предусловием, представлена ниже. Сначала задается начальное значение переменной цикла, затем условие входа в цикл, тело цикла и изменение переменной цикла. Выход из цикла осуществляется в момент проверки условия входа в цикл, когда оно не выполняется, т.е. условие ложно. Цикл с предусловием может ни разу не выполниться, если при первой проверке условия входа в цикл оно оказывается ложным.

В цикле с постусловием сначала выполняется тело цикла, а потом проверяется условие. Циклический алгоритм с постусловием представлен на рис. 2.10.

Если условие верно, то итерация повторяется, если же неверно, то осуществляется выход из цикла. В отличие от цикла с предусловием, любой цикл с постусловием всегда выполнится хоть раз.

Примечание. Как видно из представленных блок-схем для циклов с предусловием и постусловием, условие записывается внутри блока условия (формы ромба), как и в разветвляющемся алгоритме. Принципиальная разница между разветвляющимся и циклическим алгоритмами при графической реализации состоит в том, что в циклическом алгоритме в обязательном порядке присутствует стрелка, идущая наверх. Именно эта стрелка обеспечивает многократный повтор тела цикла.

Приведем простейшие примеры, соответствующие циклическому алгоритму.

Пример 7. Вася звонит Пете, но у Пети может быть занята линия. Составить блок-схему действий Васи в этом случае.

Решение. Когда телефонная линия занята, то необходимо снова и снова набирать номер, пока Петя не закончит предыдущий разговор, и телефонная линия не окажется вновь свободной. Блок-схема представлена на рис. 2.11.

Здесь тело цикла состоит из одного действия «Набрать номер Пети», т.к. именно это действие следует повторять, пока линия будет занята. Под итерацией цикла понимается очередная попытка дозвониться до Пети. Как таковой переменной цикла здесь нет, т.к. ситуация взята из жизни. Выход из цикла происходит в тот момент, когда условие «У Пети занято» стало неверным, т.е. телефонная линия свободна – действительно, нет необходимости больше набирать номер Пети. В данном примере применен цикл с постусловием, т.к. сначала необходимо набрать номер Пети, ведь иначе мы не можем ответить на вопрос – занята ли линия у Пети.

Пример 8. Ученику требуется купить учебник. Составить блок-схему, описывающую действия ученика в случае, если учебника нет в ряде магазинов.

Решение. Действия ученика в данном примере очевидны: когда он приходит в первый и любой последующий магазины, то возможны два варианта – учебник имеется в наличии или учебника нет в продаже. Если учебника нет в продаже, то ученику следует пойти в другой книжный магазин и спросить данный учебник, и т.д. пока учебник не будет куплен, т.к. перед учеником стоит конечная цель – купить учебник. Мы будем использовать цикл с предусловием, т.к. сначала требуется найти магазин, имеющий в наличии данный учебник. Цикл будет выполняться, пока условие «В данном магазине нет учебника» будет верным, а выход из цикла осуществится, когда условие станет ложным, т.е. когда ученик придет в магазин, в котором есть данный учебник. Действительно, в этом случае ученик купит нужный ему учебник и не будет больше искать книжные магазины. Результат блок-схемы представлен на рис. 2.12.

Здесь тело цикла состоит из одного действия «Найти другой книжный магазин». Переменной цикла в явном виде нет, но можно подразумевать номер магазина, в который пришел ученик в очередной раз. Как любой другой цикл с предусловием, данный цикл может ни разу не выполниться (не иметь итераций), если в первом же магазине окажется нужный учебник.

Примечание. Если в данную задачу добавить условие выбора учебника в жесткой или мягкой обложке, как в примере 5, то оно появится после выхода из цикла. На реализацию циклического алгоритма данное условие не повлияет.

Пример 9. Даны числа . Известно, что число меняется от -10 до 10 с шагом 5, и не изменяется. Вычислить сумму и разность чисел и для всех значений и .

Решение. В отличие от примеров 3 и 6 здесь число меняется от -10 до 10 с шагом 5. Это означает, что число является переменной цикла. Сначала равно -10 – это первоначальное задание переменной цикла. Далее будет изменяться с шагом 5, и т.д. пока не будет достигнуто значение 10 – это соответствует изменению переменной цикла. Итерации надо повторять, пока выполняется условие ««. Итак, будет принимать следующие значения: -10, -5, 0, 5, 10. Число не будет являться переменной цикла, т.к. и не изменяется по условию задачи. Результат блок-схемы (с предусловием) представлен на рис. 2.13.

Тело цикла состоит из нескольких действий: вычисление суммы, вычисление разности и вывод полученных данных на экран. Таким образом, у нас получится несколько значений сумм и разностей, т.к. изменяется. Количество сумм и количество разностей совпадет с количеством различных значений , т.е. пять.

Данная задача может быть сделана и с циклом с предусловием, и с постусловием. В этом случае тело цикла, условие и изменение переменной цикла будут такими же, как и в цикле с предусловием, но сначала необходимо выполнить тело цикла, а потом проверить условие для выполнения следующей итерации.

Приведем блок-схему, использующую цикл с постусловием, на рис. 2.14.

В данной задаче также могут быть соединены циклический и разветвляющийся алгоритмы, если по условию задачи требуется сравнить полученные значения суммы и разности, как в примере 6. В этом случае цикл можно реализовать как с предусловием, так и с постусловием, а сравнение суммы и разности добавится внутрь тела цикла, т.к. следует сравнить между собой все полученные суммы и разности. Организация самого цикла останется прежней. Приведем на рис. 2.15а блок-схему с предусловием, а на рис. 2.15б блок-схему с постусловием.

Источник
