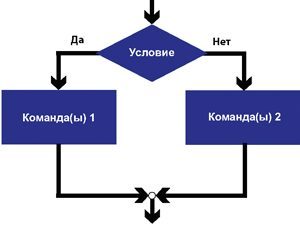

Блок-схема алгоритмической структуры ветвления может быть представлена в двух формах: полной и неполной (рис. 1.19).

Рис. 1.19. Разветвляющаяся структура, записанная на языке блок-схем

Следует иметь в виду, что Действие 1 и Действие 2 — это условные обозначения. Они могут обозначать как одну команду, так и серию команд.

Рассмотрим, как будет действовать исполнитель в случае полной разветвляющейся структуры на следующей задаче.

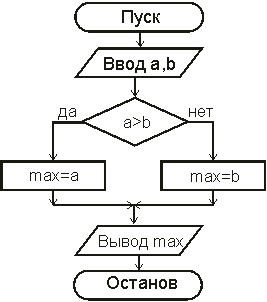

ЗАДАЧА 1.3. Пользователь вводит два числа, нужно найти максимальное значение. Блок-схема алгоритма представлена на ‎рис. 1.20.

Рис. 1.20. Блок-схема алгоритма с использованием полной формы структуры ветвления

После ввода значений a и b исполнитель вынужден сравнить значения а и b между собой. Если значение a>b, то будет выполнено присваивание. Переменной max присвоить значение a. В противном случае (a max, то переменной max будет присвоено значение b. В противном случае исполнитель перейдет к следующему после ветвления действию алгоритма. В результате работы алгоритма будет выведено значение переменной max.

Источник

Урок 8. Блок-схема оператора if

В предыдущих уроках мы рассмотрели наиболее простой, линейный тип алгоритмов. Напомню, что всего существует три типа: линейные, разветвляющиеся и циклические (алгоритмы с повторениями). В этом уроке я расскажу вам о втором типе алгоритмов — об алгоритмах с ветвлениями.

Ветвления

Ветвление – это команда алгоритма, в которой делается выбор, выполнять или не выполнять какую-нибудь группу команд в зависимости от условий.

Ветвление используется в двух случаях:

  1. Когда требуется пропустить определенную команду или группу команд.
  2. Когда нужно записать выбор тех или иных действий в зависимости от условия.

В блок-схеме условие ветвления изображается в ромбе, из которого обязательно выходят ДВЕ стрелки – первая (стрелка «Да») указывает на команды, которые будут выполняться в случае, если условие соблюдено; вторая (стрелка «Нет») – на команды, которые будут выполнены, если условие не соблюдено. Даже если команда, на которую указывает одна из стрелок (Чаще всего «Нет») отсутствует, стрелка все равно имеет место быть.

Алгоритм с ветвлением, представленный в виде блок-схемы.

В словесной формулировке запись ветвления выглядит так:

Реализация ветвления в Паскаль.

Как же реализовать ветвление в Паскаль? Проще, чем вы думаете:
if then else

Запомните! Перед else никогда не ставят точку с запятой!

Давайте поговорим об условии выбора. Понятно, что этологическое выражение. Если оно является правдой, то выполняется главная ветвь, если ложь, то боковая ветвь.

Задачи из блока if.

Рассмотрим несколько задач из сборника М.Э.Абрамяна «1000 задач по программированию».

If1. Дано целое число. Если оно является положительным, то прибавить к нему 1; в противном случае не изменять его. Вывести полученное число.

В данной программе даже не надо реализовывать боковую ветвь.

If2. Дано целое число. Если оно является положительным, то прибавить к нему 1; в противном случае вычесть из него 2. Вывести полученное число.

If3. Дано целое число. Если оно является положительным, то прибавить к нему 1; если отрицательным, то вычесть из него 2; если нулевым, то заменить его на 10. Вывести полученное число.

Для того чтобы решить эту задачу мы должны использовать вложенный if.

Мы работаем в PascalABC.NET. Только в этой СР есть возможность написать а -= 2.

If5. Даны три целых числа. Найти количество положительных и количество отрицательных чисел в исходном наборе.

If30. Дано целое число, лежащее в диапазоне 1–999. Вывести его строку-описание вида «четное двузначное число», «нечетное трехзначное число» и т. д.

Вот и все! Не забывайте кликать по кнопочкам и добавлять наш сайт в закладки!

Источник

Информатика. 7 класс

Электронное приложение к учебному пособию

Напишите нам

белый — основные материалы, обязательные для изучения;

голубой — примеры, иллюстрирующие основные материалы;

желтый — определения основных понятий;

светло-зеленый — исторические сведения, информация об ученых, внесших вклад в развитие информатики, и другие интересные факты.

В учебном пособии используются следующие условные обозначения:

— вопросы и задания для проверки знаний;

— раздел «Упражнения» содержит задания, при выполнении которых используется компьютер;

— раздел «Упражнения» содержит задания для выполнения в тетради;

— раздел «Упражнения» содержит задания, при выполнении которых может быть использована информация, размещенная на Национальном образовательном портале;

* — задание или пример для любознательных.

§ 12. Алгоритмическая конструкция ветвление

12.1. Команда ветвления

Довольно часто на поставленный вопрос человек получает ответ «да» или «нет». В зависимости от ответа он определяет свои действия и выполняет одну или другую команду (группу команд).

Роботы и другие технические устройства тоже могут выполнять различные действия в зависимости от условия. Если условие истинно (на вопрос получен ответ «Да»), то выполняются одни действия, если ложно, то другие.

Алгоритмическая конструкция ветвление обеспечивает выполнение одной или другой последовательности команд в зависимости от истинности или ложности некоторого условия.

Ветвление может изображаться на блок-схеме следующим образом:

В данной конструкции в прямоугольнике(ах) записываются команды алгоритма. При такой организации алгоритма может выполниться только одна из двух команд (последовательностей команд). Другая последовательность будет проигнорирована (пример 12.1).

Для записи конструкции ветвления в языке программирования Pascal используется команда if . Формат записи команды:

Строка if условие > then является заголовком ветвления. Эту строку можно прочитать следующим образом: «Если условие верно, то». После слова then записывается последовательность команд 1, которая выполнится, если условие истинно. После слова else записывается последовательность команд 2, которая выполнится, если условие ложно. Слова begin и end; в данном случае играют роль операторных скобок. Обратите внимание, что перед словом else точка с запятой не ставится.

Ветвление может быть записано в полной или сокращенной форме.

Полная форма ветвления предусматривает организацию выполнения двух разных наборов команд, из которых выполняется только один. В сокращенной форме один из наборов команд (чаще по ответу «Нет») опускается. В этом случае, если условие ложное, то никакие действия не выполняются.

На блок-схеме сокращенная форма ветвления изображается следующим образом:

На языке программирования Pascal команда запишется следующим образом:

Алгоритм может содержать более одной конструкции ветвления (пример 12.3).

Пример 12.4. Решим задачу if 1 из встроенного задачника.

Робот должен закрасить клетку, которая находится за стеной. В зависимости от обстановки обход стены может осуществляться по-разному.

Вначале Робот должен сдвинуться вправо. Если стена снизу, то сверху свободно и можно обойти стену сверху, в противном случае Робот обходит стену снизу.

После обхода стены Робот закрашивает клетку. Алгоритм можно записать следующим образом:

Пример 12.5. Робот находится на неизвестной клетке поля без линий. Он должен закрасить клетку слева от себя.

Для того чтобы закрасить клетку слева от себя, Робот должен переместиться влево, а затем закрасить клетку. Однако сделать это Робот сможет только тогда, когда не находится в клетках, являющихся левой границей поля. Поэтому, прежде чем сдвинуться влево, Робот должен проверить, свободно ли слева.

Результат работы данной программы зависит от начального положения Робота. Поэтому для проверки правильности работы программы необходимо подготовить начальные обстановки, которые дают разные ответы на вопрос: слева пусто?

12.2. Составные условия

В качестве условия в алгоритмах с циклами и ветвлениями используется любое понятное исполнителю этого алгоритма высказывание, которое может быть либо истинным, либо ложным.

Все условия, с которыми нам приходилось до сих пор встречаться при составлении алгоритмов для Робота, были простыми высказываниями. Однако для исполнителя Робот можно строить и составные условия.

Составное условие — условие, которое образуется из нескольких простых условий, соединенных друг с другом логическими операциями.

С логическими операциями над высказываниями вы уже знакомы. В PascalABC используются следующие логические операции:

Логическая операция Запись в PascalABC
Не Not
И And
Или Or

Система условий для исполнителя Робот построена таким образом, что можно обойтись без использования логической операции отрицания.

Отрицанием условия FreeFromLeft будет условие not FreeFromLeft . Однако условие «слева не свободно» означает, что там стена. Поэтому вместо условия not FreeFromLeft может быть использовано условие WallFromLeft . Отрицания для других условий показаны в таблице:

Источник

ОАиП | БФЭК

Учебное пособие

Составление блок-схем алгоритмов

Блок-схемы используются для визуального представления алгоритмов.

Определение:

Алгоритм — это последовательность шагов, ведущая к решению задачи

Определение:

Блок-схема — это схематическое изображение, иллюстрирующее последовательность операторов, которые необходимо выполнить для достижения результата

Инструкции изображаются, используя специальные символы. Символы связываются между собой стрелками, для указания порядка выполнения.

Блок-схемы широко используются при написании программ, так как они:

  • Гораздо проще для понимания, чем запись в виде команд.
  • Упрощают процесс отладки.
  • Позволяют составить эффективную программную документацию.
  • Облегчают процесс демонстрации и обсуждения программы.

Блоки, из которых составляются блок-схемы, представлены на Рисунке 1.

Рассмотрим работу с блок-схемами на примере. Для этого нарисуем блок-схему программы нахождения суммы двух чисел:

Блок-схема, показанная на Рисунке 2, иллюстрирует линейную логику. Здесь нет повторений и ветвления.

Способность сравнивать значения и исполнять, в зависимости от полученного результата, различные участки программы превращает компьютер из большого калькулятора в мощное средство решения различных практических задач. Операторы выбора применяются для:

  • Сравнения данных
  • Выбора одного из альтернативных путей решения задачи.

Например, при снятии денег с банковского счета производится сравнение снимаемой суммы с суммой на счете. Если снимаемая сумма меньше, то заказ выполняется. В противном случае происходит отказ от обслуживания.

Определение:

Ветвление — это процесс выбора из двух, или более альтернативных путей вычисления. Рассмотрим ветвление на следующих примерах:

Пример 1. Посмотрим на то, как будет выглядеть блок-схема алгоритма проверки чисел на четность:

  • Ветвление используется в том случае, когда необходимо разделить поток вычислений на два и более альтернативных варианта. Основанием для выбора маршрута является результат проверки истинности условия ветвления.

Пример 2. Рассмотрим блок-схему алгоритма, определяющего максимальное из 3-х чисел (см. рис. 4):

Как мы видим, ветвление производится, когда нам необходимо выбрать дальнейший маршрут в зависимости от истинности некоего условия, называемого также условием ветвления.

Основные типы блок-схем, использующих ветвление, представлены на Рисунке 5:

На Рисунке 5(а) представлена неполная конструкция условного ветвления. Здесь, в зависимости от выбранного маршрута движения, выполняется один или несколько вычислительных шагов, или происходит дальнейшее движение без вычислений, до момента слияния маршрутов.

На Рисунке 5(b) представлен полный вариант условного ветвления. Здесь, в зависимости от выбранного маршрута движения, выполняется одна или другая последовательность вычислений, после чего маршруты вновь сливаются.

Определение:

Цикл — это многократно выполняемый участок алгоритма.

Тело цикла-это последовательность выполняемых в цикле операторов.

Итерация — однократное выполнение тела цикла.

  • С фиксированным числом итераций
  • С переменным числом итераций

Рассмотрим различия между этими двумя типами на следующих примерах:

Пример 3. Пусть есть данные о расходах за каждый месяц года. Блок-схема алгоритма подсчитывающего расходы за год будет иметь вид:

Рисунок 6 иллюстрирует цикл с фиксированным числом итераций — число месяцев в году известно и последовательность вычислений не может быть повторена более 12 раз.

Мы читаем расходы за один месяц и добавляем их к общему результату. После этого номер месяца сравнивается с 12.

Если номер месяца равен 12, то цикл завершается, и выводятся данные о расходах за год. В противном случае цикл повторяется для следующего месяца.

Пример 4. Пусть есть информация о каждом жителе города (имя, возраст, пол и т.д.). Необходимо составить список жителей старше 50 лет. Блок-схема соответствующего алгоритма будет иметь вид:

Рисунок 7 иллюстрирует цикл с переменным числом итераций — нам заранее неизвестно число жителей города старше 50 лет. Этот цикл выполняется до тех пор, пока есть еще неучтенные люди. Цикл представляется в виде следующей элементарной блок-схемы:

  • В цикле с фиксированным числом итераций количество итераций известно заранее. Вычисления, производящиеся внутри цикла, не оказывают никакого влияния на число итераций.
  • Цикл с переменным числом итераций выполняется до тех пор, пока не будет выполнено некоторое условие. Количество итераций в таком цикле может варьироваться.
  • Циклы обычно выполняются до тех пор, пока какое-либо условие не примет значение true или false.

РАЗДЕЛЕНИЕ БЛОК-СХЕМ НА ЧАСТИ

При работе с блок-схемами мы часто сталкиваемся со следующими проблемами:

  • Блок-схема может не поместиться на одной странице.
  • Может оказаться сложным связать все элементы блок-схемы друг с другом непосредственно.

Для решения этих проблем блок-схемы обычно разбивают на отдельные части, для состыковки которых используются элементы- соединители.

Соединительный элемент имеет свой собственный, уникальный номер и состоит из двух частей. Эти части изображаются в местах разрыва соединительных линий. Для определения принадлежности частей соединительному элементу, номер элемента записывается на каждой из частей.

Например, разбив на 2 части блок-схему, изображенную на Рисунке 2 мы получим:

  • Соединители вставляются в местах разрыва блок-схемы. Расположение каждого объединения указывается с помощью уникального номера.
  • В блок-схеме может быть только одна вершина Начало и только одна вершина Конец.
  • Используйте машинно-независимые элементы.
  • Не обязательно представлять в блок-схеме каждый шаг программы. Можно ограничиться наиболее важными блоками.
  • Желательно использовать наглядные названия переменных и блоков.
  • Помните, программа должна быть написана так, чтобы любой другой программист смог бы легко понять ее.

МЕТОД ПРОГОНКИ

Метод прогонки используется для проверки правильности работы программы без использования компьютера. Для этого составляется специальная таблица, в которую записываются значения переменных по шагам. Этот метод позволяет эффективно находить и устранять логические ошибки. Проиллюстрируем этот метод следующим примером:

ТАБЛИЦА ПОШАГОВОГО ПРОГОНА

X Y М
Начальные значения 10 5 0
после шага 5 10 5 65
после шага 6 10 9 65
после шага 7 10 9 74

Таким образом, на 8-м шаге на экран будет выведено: 10, 9 и 74.
