ИП 329-5 паспорт — извещатель пожарный пламени


Паспорт

Настоящий паспорт предназначен для ознакомления с устройством и принципом действия извещателя пламени пожарного ИП 329-5 «АМЕТИСТ» в объеме, необходимом для эксплуатации, а также содержит сведения о монтаже, техническом обслуживании, транспортировании и регламентных работах.
Варианты исполнения извещателя:
— ИП 329-5 «АМЕТИСТ» 01.
Предназначен для применения в зданиях и сооружениях производственного и складского назначения, в которых возникновение пожара может сопровождаться взрывом или быстрым распространением пламени. На расстоянии до 30 м мгновенно фиксирует вспышку пламени. Максимальная дальность обнаружения очага загорания — 80 м, угол обзора — 90о.
— ИП 329-5 «АМЕТИСТ» 02.
Предназначен для применения в зданиях и сооружениях бытового и производственного назначения, в которых возможно кратковременное санкционированное появление источников открытого пламени, например, при сварочных работах, при работах с паяльной лампой и т. п. Имеет задержку регистрации пламени — не менее 3 с. Максимальная дальность обнаружения очага загорания — 50 м, угол обзора — 120о.
В зависимости от способа подключения к шлейфу пожарной сигнализации извещатели маркирются следующим образом:
— ИП 329-5 «АМЕТИСТ» 01, ИП 329-5 «АМЕТИСТ» 02 двухпроводная схема подключения;
— ИП 329-5 «АМЕТИСТ» 01 Р1, ИП 329-5 «АМЕТИСТ» 02 Р1 — четырехпроводная схемаподключения к пожарной сигнализации.
Извещатель осуществляет функцию передачи сигнала «ПОЖАР» путем размыкания сигнального шлейфа.
— ИП 329-5 «АМЕТИСТ» 01 Р2, ИП 329-5 «АМЕТИСТ» 02 Р2 — четырехпроводная схема подключения к пожарной сигнализации.
Извещатель осуществляет функцию передачи сигнала «ПОЖАР» путем замыкания сигнального шлейфа.
Извещатель имеет СЕРТИФИКАТ ПОЖАРНОЙ БЕЗОПАСНОСТИ ¹ ССПБ. RU.ОП021.В00584 и СЕРТИФИКАТ СООТВЕТСТВИЯ в системе ГОСТ Р -185; РОСС RU.ОС03.Н00590.
2.1. Извещатель пламени пожарный ИП 329-5 «АМЕТИСТ» (в дальнейшем именуемый извещатель) предназначен для обнаружения пламени, исходящего от очагов загораний и сопровождающегося ультрафиолетовым излучением (УФ) в диапазоне длин волн от 220 до 280 нм.
2.2. Извещатель используется в условиях, когда в случае возникновения пожара происходит быстрое горение открытым пламенем.
2.3. Извещатель не реагирует на изменения температуры, влажности окружающей среды, фонового освещения (например, солнечного света, света ламп накаливания и люминесцентных ламп и др.)
Извещатель не является источником опасности ни для людей, ни для ценностей, как в условиях эксплуатации, так и в аварийных ситуациях.
2.4. Электрическое питание извещателя и передача дискретного выходного сигнала «ПОЖАР» осуществляются по двухпроводному или четырехпроводному шлейфу пожарной сигнализации.
2.5. Извещатель предназначен для круглосуточной непрерывной работы в составе автоматизированных систем обнаружения загораний совместно с пультами приемно-контрольными, устройствами приемно-контрольными охранно-пожарными и устройствами сигнально-пусковыми, обеспечивающими в
шлейфе пожарной сигнализации напряжение питания (12 — 30) В (например, пульты Сигнал-ВКП, Сигнал-20, Сигнал-20П, ВЭРС-ПК, ВЭРС-ПУ, а также пульты серии «Аккорд», «Гранит», «Кварц», «Нота», «Радуга», «ППК-2», «Vista», «Napco» и т. п.).
2.6. Извещатель не является средством измерения.
Извещатель соответствует техническим требованиям НОРМ ПОЖАРНОЙ БЕЗОПАСНОСТИ НПБ 72-98. Извещатель имеет пожаробезопаное исполнение конструкции. Вид климатического исполнения извещателя УХЛЗ.1 — по ГОСТ 14254-96. По устойчивости к воздействию коррозионно-активных агентов
извещатель должен работать в условиях, соответствующих типу 1 ГОСТ 15150-69. По устойчивости к механическим воздействиям извещатель относится к группе L3 по ГОСТ 12997-84.
2.7. Конструкция извещателя предусматривает возможность его монтажа в вертикальном и горизонтальном положениях. Кроме того, предусмотрена возможность монтажа извещателя на месте контроля с помощью специального поворотного устройства, применяемого для ориентации извещателя на очаг возможного возникновения пожара.
2.8. Извещатель поставляется в пыле-, брызгозащищённом исполнении. Оболочка извещателя обеспечивает степень защиты IР54 по ГОСТ 14254-96.
2.9. Обозначение извещателя при его заказе и в документации другого изделия, в котором данный извещатель может быть применен: Извещатель пожарный ИП 329-5 «АМЕТИСТ»; ТУ 4371-003-10848582-00.

Чувствительность и инерционность срабатывания
3.1. Чувствительность извещателя соответствует интенсивности ультрафиолетового излучения, вызываемого пламенем нормированного тестового очага пожара ТП-5 или ТП-6, установленного на оптической оси чувствительного элемента извещателя на расстоянии 80 м для ИП 329-5 01, на расстоянии 50 м
для ИП 329-5 02. Согласно ГОСТ 50898-96 тестовый очаг пламени ТП-5 имеет площадь 0,1 м2 и производит горение легковоспламеняющейся жидкости на основе нефтепродуктов с выделением дыма, тестовый очаг пламени ТП-6 имеет площадь 0,19 м2 и производит горение легковоспламеняющейся спиртовой жидкости без выделения дыма.
ПРИМЕЧАНИЯ.
1. Допускается заданную интенсивность ультрафиолетового излучения от пламени нормированного тестового очага пожарa ТП-5, ТП-6 создавать светотехническим аналогом в качестве которого можно использовать парафиновую свечу Ж 25 мм или зажигалку с высотой пламени (3 — 4) см, установленную на расстоянии (5 ± 0,1) м от чувствительного элемента извещателя.
2. Извещатели ИП 329-5 01 и ИП 329-5 02 могут регистрировать очаг пламени на расстояниях больших, чем указанные в п. 3.1, если площадь очага больше, чем ТП-5 или ТП-6.
3.2. Инерционность срабатывания извещателя ИП 329-5 01 при регистрации ультрафиолетового излучения тестового очага пожара ТП-5 или ТП-6 на расстоянии до 30 м не более, с . 0,5.
ВНИМАНИЕ!
При увеличении расстояния до тестового очага пожара инерционность срабатывания извещателя ИП 329-5 01 увеличивается (до 15 с при максимальном расстоянии 80 м).
3.3. Инерционность срабатывания извещателя ИП 329-5 02 при регистрации ультрафиолетового излучения тестового очага пожара ТП-5 или ТП-6 на расстоянии до 30 м не менее, с . 3.
ВНИМАНИЕ!
При увеличении растояния до тестового очага пожара инерционность срабатывания извещателя ИП 329-5 02 увеличивается (до 15 с при максимальном расстоянии 50 м).
3.4. Инерционность срабатывания извещателя при регистрации ультрафиолетового излучения светотехнического
аналога (свечи, зажигалки) не более, с . 3.

Скачать паспорт на извещатель пламени ИП 329-5

Источник

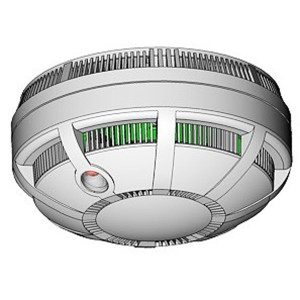

Датчик пламени «Аметист» — своевременное выявление возникновения огня

Огонь является главным врагом жилых, административных и складских помещений. От своевременного выявления очага возникновения огня, во многом зависит успех его ликвидации и предотвращение крупного пожара. Для обнаружения первичных признаков возгорания служат различные датчики — специальные приборы, оборудованные реле с заданным диапазоном срабатывания. Одним из лучших достижений отечественного производства в данной области являются датчики пламени «Аметист». Данные приборы обладают множеством достоинств и пользуются заслуженной популярностью.

Предназначение и область применения

Извещатель пламени «Аметист» предназначается для выявления открытого пламени в помещениях различного предназначения и на местности.

Его можно устанавливать в таких местах:

  • квартирах;
  • загородных домах;
  • офисных помещениях;
  • кафе и ресторанах;
  • развлекательных заведениях;
  • спортивных сооружениях;
  • складах и хранилищах;
  • автозаправочных станциях;
  • самолетных ангарах;
  • топливохранилищах;
  • торговых заведениях.

Применение на открытой местности предполагает использование навесов для защиты окна сенсора от попадания воды, которая может ослабить излучение.

По своему предназначению датчики могут быть предназначены для выявления открытого пламени:

  • на отдельном объекте;
  • в помещении;
  • на определенной площади.

Для объектовой охраны, как правило, достаточно одного прибора.

На заметку: При организации противопожарной охраны на площадях устанавливаются несколько приборов, с учетом их секторов обзора и дальности обнаружения огня.

Довольно опасными в пожарном отношении являются территории строек или складские помещения, во время проведения их капитального ремонта или модернизации. При осуществлении подобных мероприятий, довольно велик риск возникновения пожара, вследствие курения в неустановленных местах, самовозгораний материалов, коротких замыканий и других причин.

Как правило, ремонтно-строительная деятельность сопровождается проведением сварочных работ. При сварке выделяется значительное количество света, тепла и дыма, на которые срабатывают датчики любого типа — оптические, дымовые и тепловые.

Отключать систему пожарной сигнализации в таких случаях довольно опасно — без контроля окажется обширная, потенциально пожароопасная территория.

Уникальная конструкция датчика пламени «Аметист» позволяет оставлять его включенным, даже в таких условиях. Дело в том, что в различных модификациях в изделия установлена программа задержки приема сигнала о возгорании.

Так, различные модели этого датчика имеют следующие временные параметры реакции на появление открытого огня:

  1. ИП 329-5 «АМЕТИСТ» 01 — почти мгновенное срабатывание (0,5 сек). Используется в помещениях, где хранятся взрывчатые и быстро возгораемые материалы. В сочетании с системой пожаротушения предотвращает распространение огня и порчу ценного имущества.
  2. ИП 329-5 «АМЕТИСТ» 02 — замедление 3 секунды. Используется в местах, рядом с которыми осуществляются работы с использованием сварки или паяльной лампы.
  3. ИП 329-5 «АМЕТИСТ» 03 — замедление 5 сек, при расположении пламени в непосредственной близости от датчика. Применяется в местах с активным проведением сварочных работ. При увеличении расстояния до источника огня, время замедления может увеличиваться до 15 сек.

Комбинирование изделий различных моделей позволяет создавать на объектах надежную противопожарную охранную систему.

Устройство и принцип действия

Датчик пламени «Аметист» является активным прибором, питание которого осуществляется от контрольного устройства системы пожаротушения.

Состоит он из следующих частей:

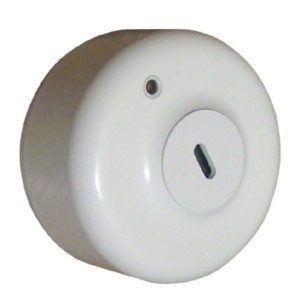

  1. Корпуса цилиндрической формы. Корпус изготовлен из прочного пластика белого цвета с прорезями для приема сигнала.
  2. Кронштейн для крепления. Данное приспособление позволяет закреплять прибор, как в вертикальном, так и в горизонтальном положении.
  3. Индикатор пламени (светодиод).
  4. Индикатор ультрафиолетового излучения.
  5. Электронный блок обработки сигнала.
  6. Контакты для подключения питания.

Смотровые окна, в зависимости от модели и предназначения прибора, могут иметь различные секторы обзора. Так, оно может колебаться от 10° до 120°.

Принцип работы датчика основан на восприятии ультрафиолетового излучения в узком диапазоне, который характерен только открытому пламени.

Этот диапазон очень узкий, в него не попадает спектр излучения:

  • солнечного света;
  • ламп накаливания;
  • автомобильных фар;
  • галогеновых фонарей;
  • ламп дневного света.

Это дает широкие возможности по выбору установки датчиков. Они могут быть установлены напротив окон, около светильников и на улице. Извещатель пламени «Аметист» совершенно нейтрален к источникам тепла, что значительно расширяет возможности его применения.

Вместе с тем, индикатор прибора надежно реагирует и дает сигнал тревоги, при возгорании таких материалов:

Практически не существует горючих материалов, на возгорание прибора не реагирует изделие. Даже горящий спирт, который практически не выделяет дыма и тепла, четко определяется датчиком.

Достоинства и недостатки извещателя пламени «Аметист»

Как и любое изделие, датчики пламени имеют, как положительные, так и отрицательные стороны.

К несомненным достоинствам таких приборов можно отнести следующие:

  1. Молниеносная реакция на появление пламени.
  2. Значительная дальность выявления огня, что позволяет прикрывать большие площади.
  3. Широкий сектор обзора.
  4. С целью защиты от вандалов, датчик можно устанавливать на большой высоте, что не влияет на качество его работы.
  5. Нет ограничений по месту установки.
  6. Простота установки, настройки и обслуживания.
  7. Экологическая безопасность прибора. Сделанный из химически нейтрального пластика, он не производит вредного излучения.

Такие характеристики делают извещатели пламени незаменимыми, особенно на открытых участках, где датчики другого типа просто не сработают.

Но, несмотря на явные плюсы прибора, у него есть определенные слабые стороны.

Так, к недостаткам таких устройств относятся такие:

  1. Довольно высокая цена. Позволить себе подобные системы обнаружения огня может состоятельная организация.
  2. Для выявления возгорания необходима прямая видимость.
  3. Невосприимчивость к дыму. С одной стороны это позитив, но многие пожары начинаются с тления, которое может длиться часами.
  4. Необходимость постоянного электроснабжения для поддержания работоспособности.
  5. Частая чистка сенсоров от грязи.

Несмотря на это, датчики «Аметист» являются наиболее надежным и быстрым прибором для выявления открытого огня. Цена одного прибора колеблется от 8000 до 10000 рублей.

Основные технические характеристики

После описания предназначения, плюсов и минусов прибора, есть резон остановиться на его основных технических данных.

  • чувствительность датчика (в зависимости от модели) — 40-80 м;
  • минимальная площадь выявляемого возгорания — 0,1 кв.м;
  • питание — постоянный ток 12-30 В;
  • возвращение в дежурный режим после срабатывания — 2 сек, после отключения и включения;
  • вес датчика — 0,25 кг;
  • размер — 106×56 мм;
  • средний срок службы — 10 лет;
  • температурный диапазон — от −55°C до +55°C;
  • максимальная влажность воздуха — 95%.

Данные характеристики позволяют использовать эти изделия практически без ограничений, в любых климатических зонах.

Размещение прибора

Устанавливать прибор рекомендуется лицам, имеющим соответствующее образование и допуск.

Перед проведением монтажа необходимо провести такие действия:

  • проверить комплектность изделия;
  • осмотреть датчик на предмет отсутствия внешних повреждений;
  • протереть прибор техническим спиртом;
  • проверить работоспособность изделия;
  • подготовить крепежный материал, инструменты и снаряжения;
  • наметить места установки.

Устанавливать пожарные датчики можно на любых стабильных и прочных поверхностях.

Основой для закрепления извещателей пламени могут быть:

  • стены;
  • заборы или ограды;
  • колонны и опоры;
  • потолки и потолочные несущие конструкции.

Следует учесть, что установка на потолки наименее целесообразна, так как дым, предшествующий появлению огня может сильно ослабить излучение от пламени.

После установки датчиков, проводится их подключение, проверка работоспособности и ориентация на потенциальный очаг возникновения пожара.
