Усилитель Амфитон У-002-стерео, схемы и фото

Усилитель АМФИТОН-002 стерео. Принципиальная электрическая схема усилителя и его блоков, фото и внешний вид устройства.

Усилитель высшей группы сложности «Амфитон У-002-стерео» выпускался с 1983 года Львовским ПО имени Ленина.

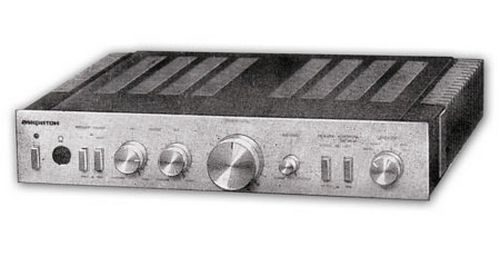

Рис. 1. Фото полного аудио усилителя Амфитон У-002-стерео.

  • Регулировка уровня громкости с тонкомпенсацией;
  • Регуляторы тембра по ВЧ и НЧ;
  • Перевод усилителя в режим линейного усиления;
  • Слуховой контроль качества записываемого сигнала на магнитофон;
  • Автоматическое отключение АС при неисправности УМЗЧ;
  • Электронная защита от коротких замыканий на выходе УНЧ;
  • Номинальная выходная мощность — 2х25 Вт;
  • Максимальная выходная мощность — 2х50 Вт;
  • Диапазон рабочих частот 20. 25000 Гц;
  • Коэффициент гармоник 0,15%;
  • Габариты и вес — 390х88х390 мм при массе 9 кг.

Стоимость усилителя на те времена — 250 руб.

Принципиальная схема

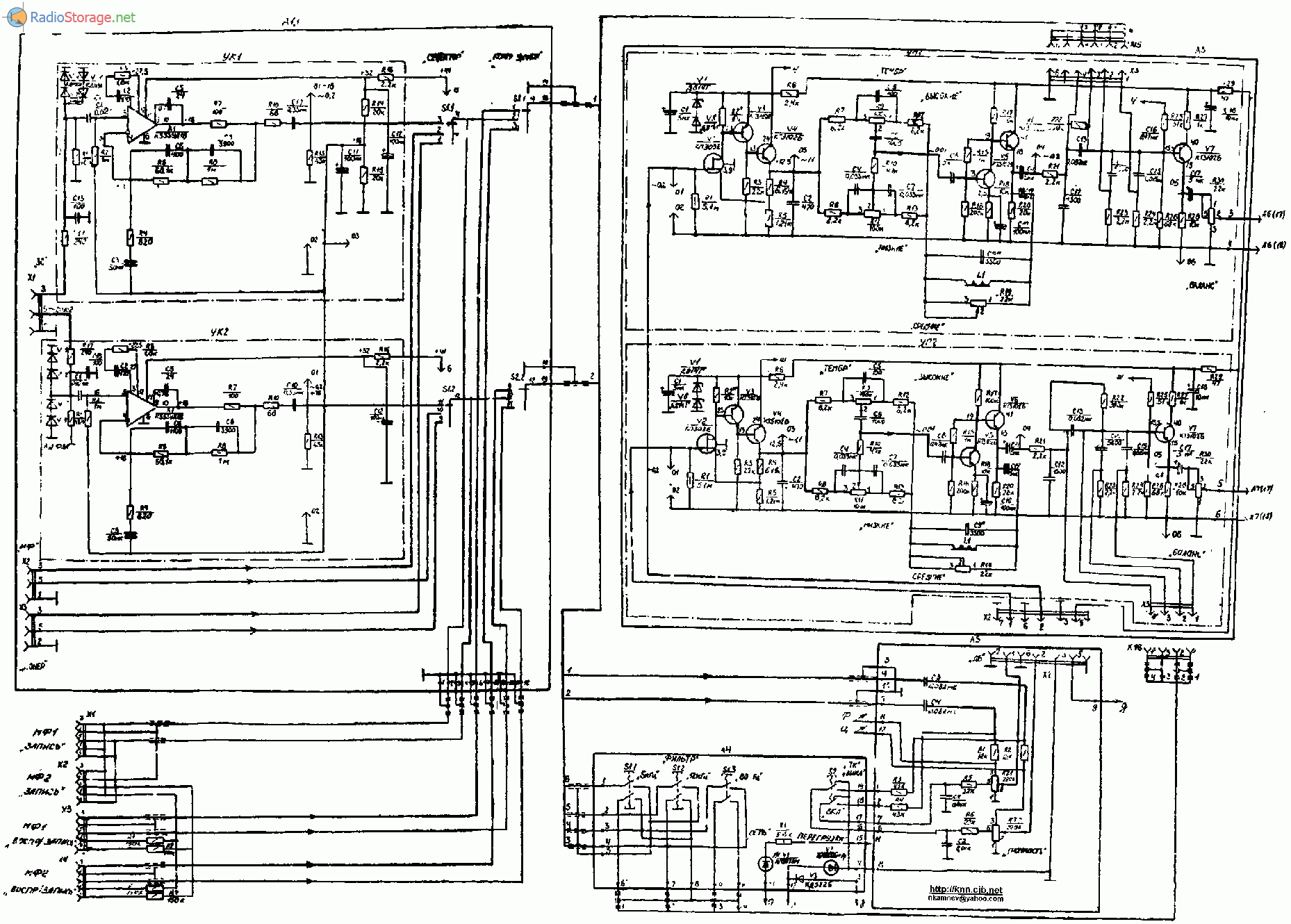

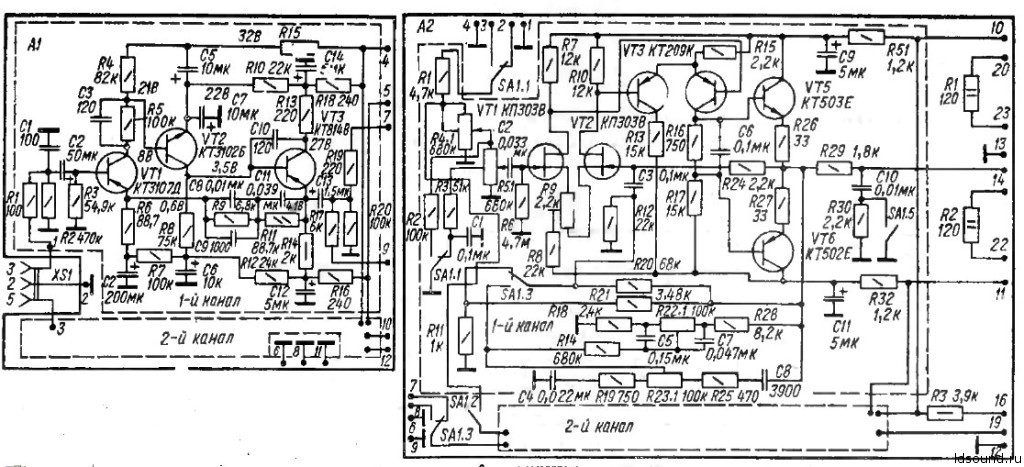

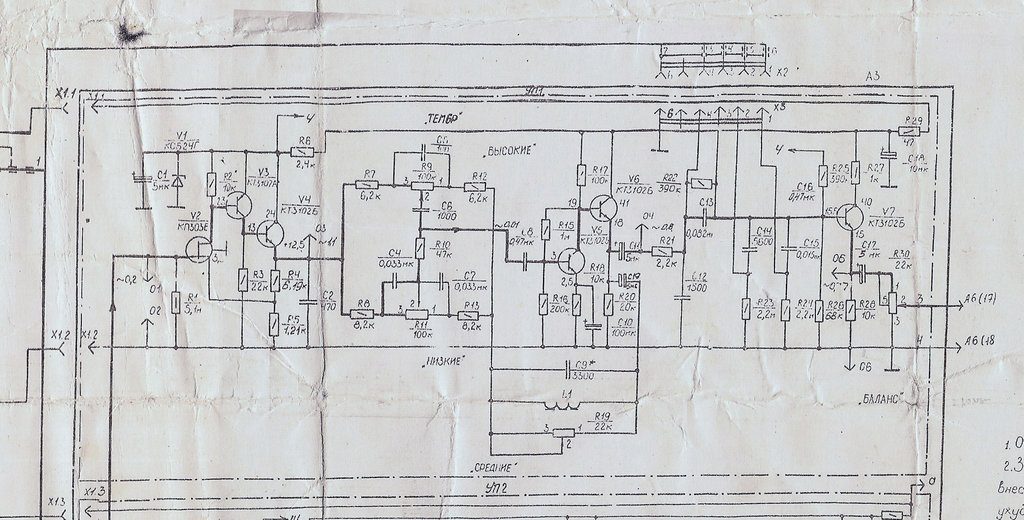

Рис. 2. Схемы блоков усилителя Амфитон У-002-стерео — стабилизатор напряжения, предусилитель, темброблок, защита.

Принципиальная электрическая схема усилителя Амфитон-002 стерео:

  • а — блок корректирующих усилителей;
  • б — блок стабилизатора напряжения;
  • в — блок предварительных усилителей;

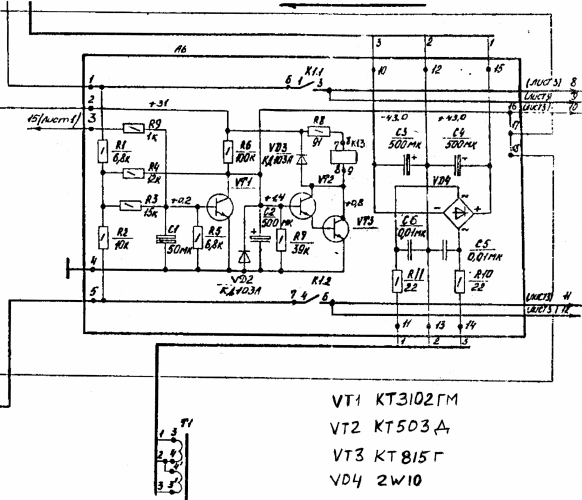

  • г- блок защиты.

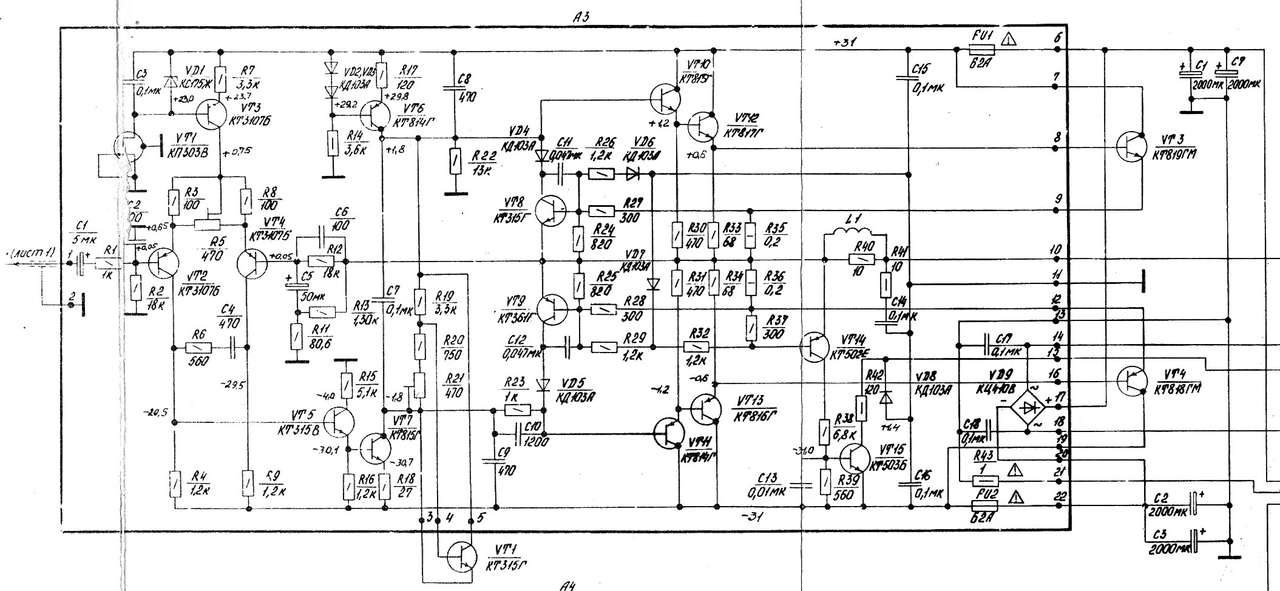

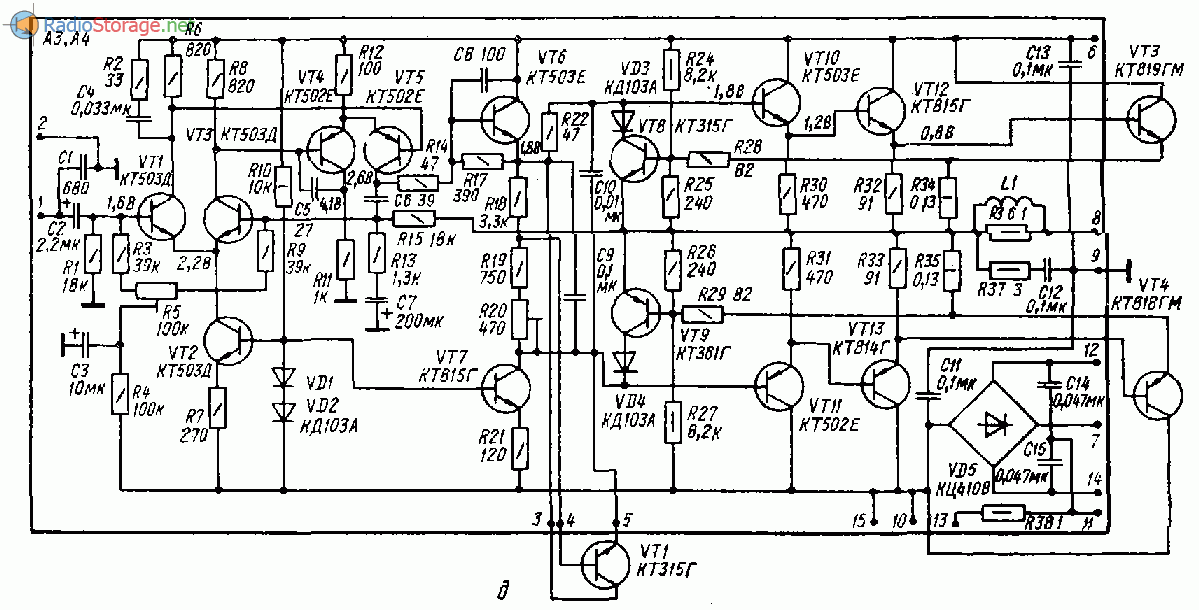

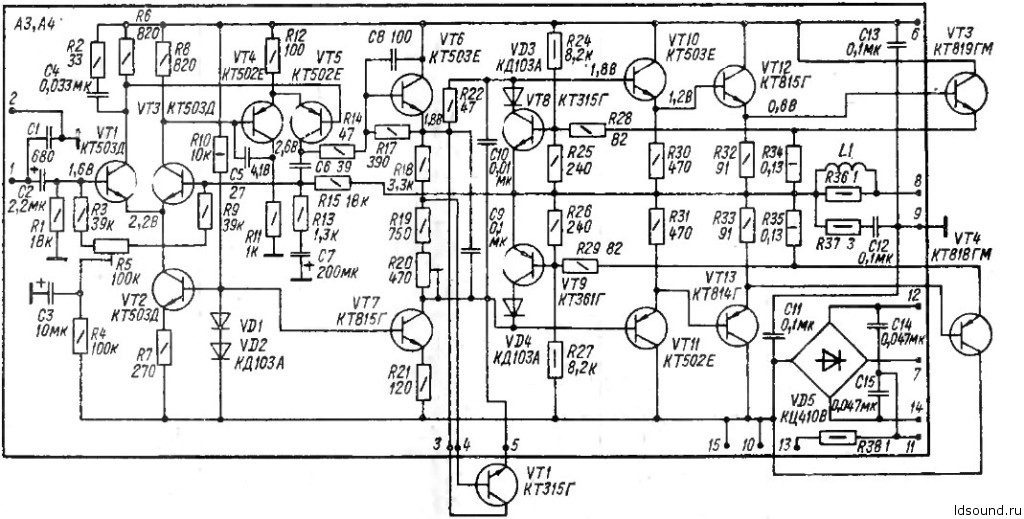

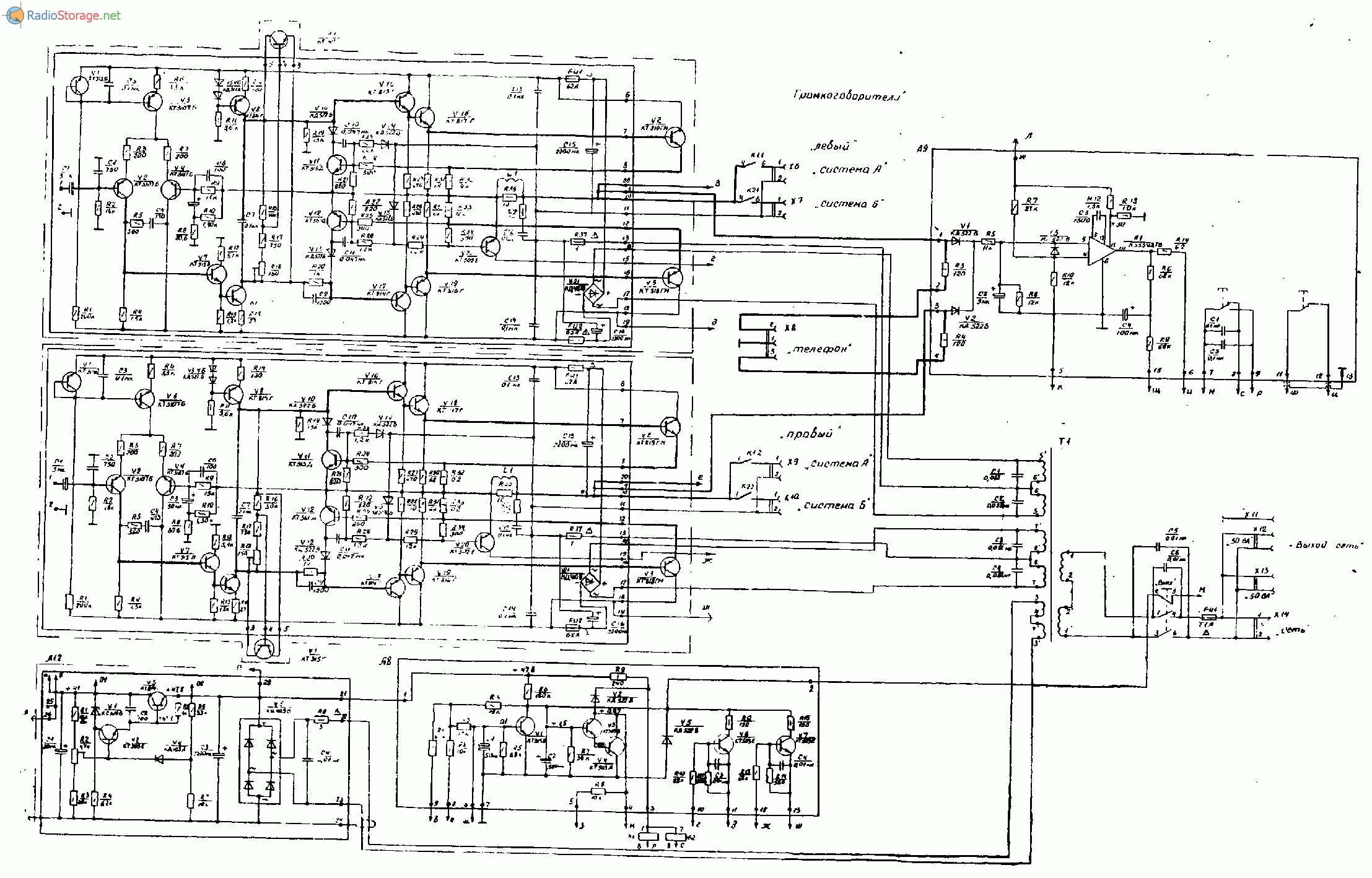

Рис. 3. Схема блока транзисторного усилителя мощности для Амфитон У-002-стерео.

Выходные транзисторы в схеме УМЗЧ — КТ819ГМ и КТ818ГМ.

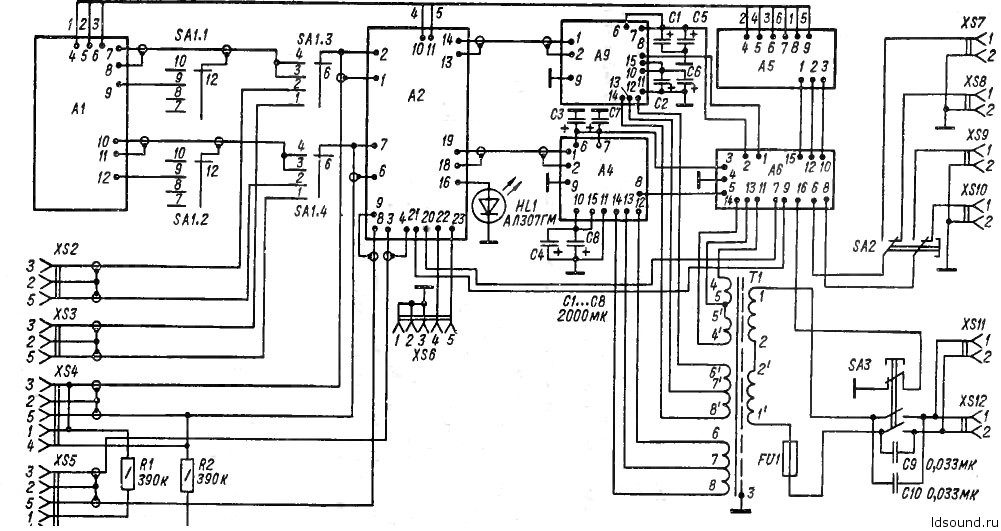

Рис. 4. Схема соединения блоков усилителя Амфитон-002 стерео.

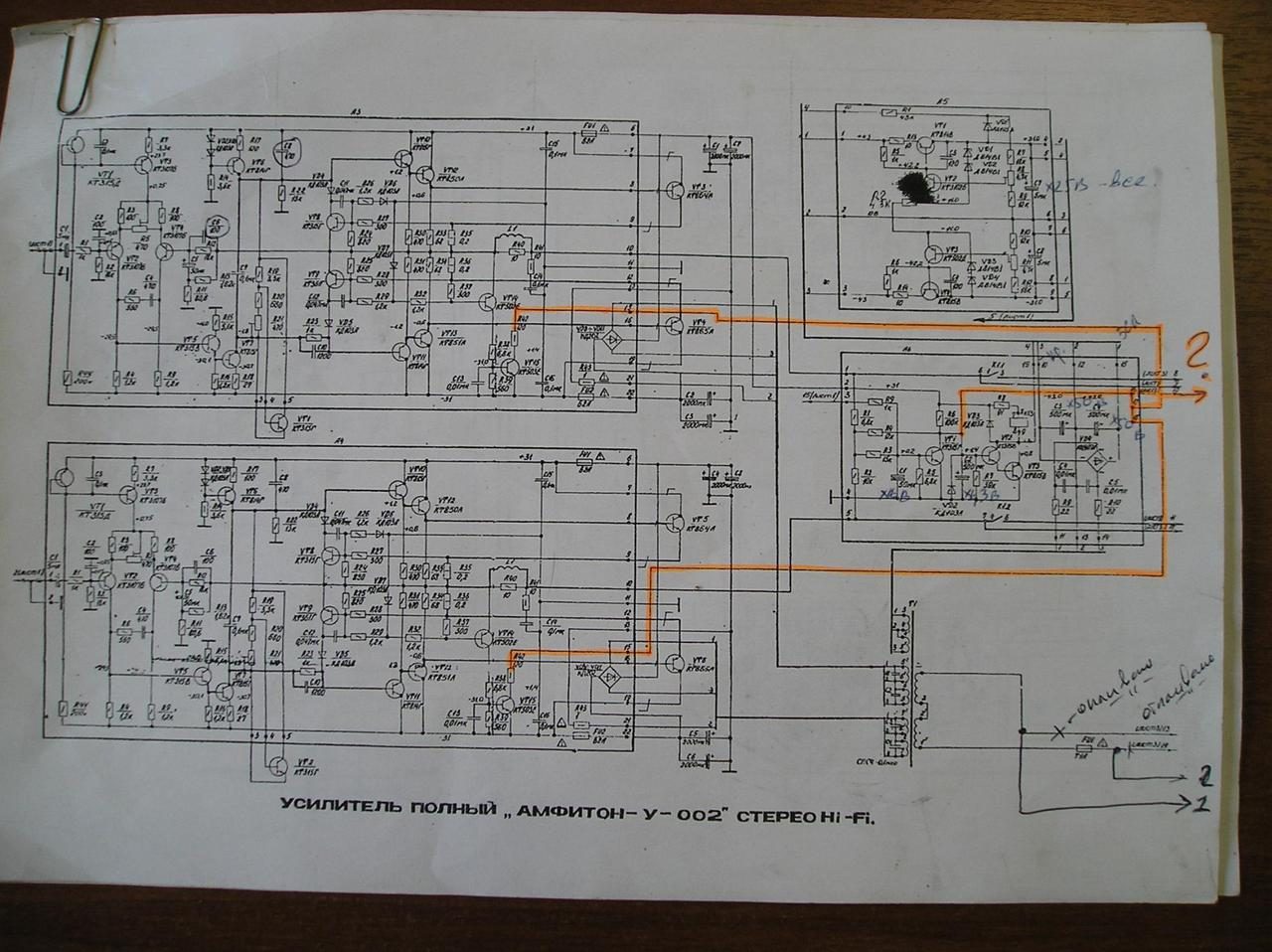

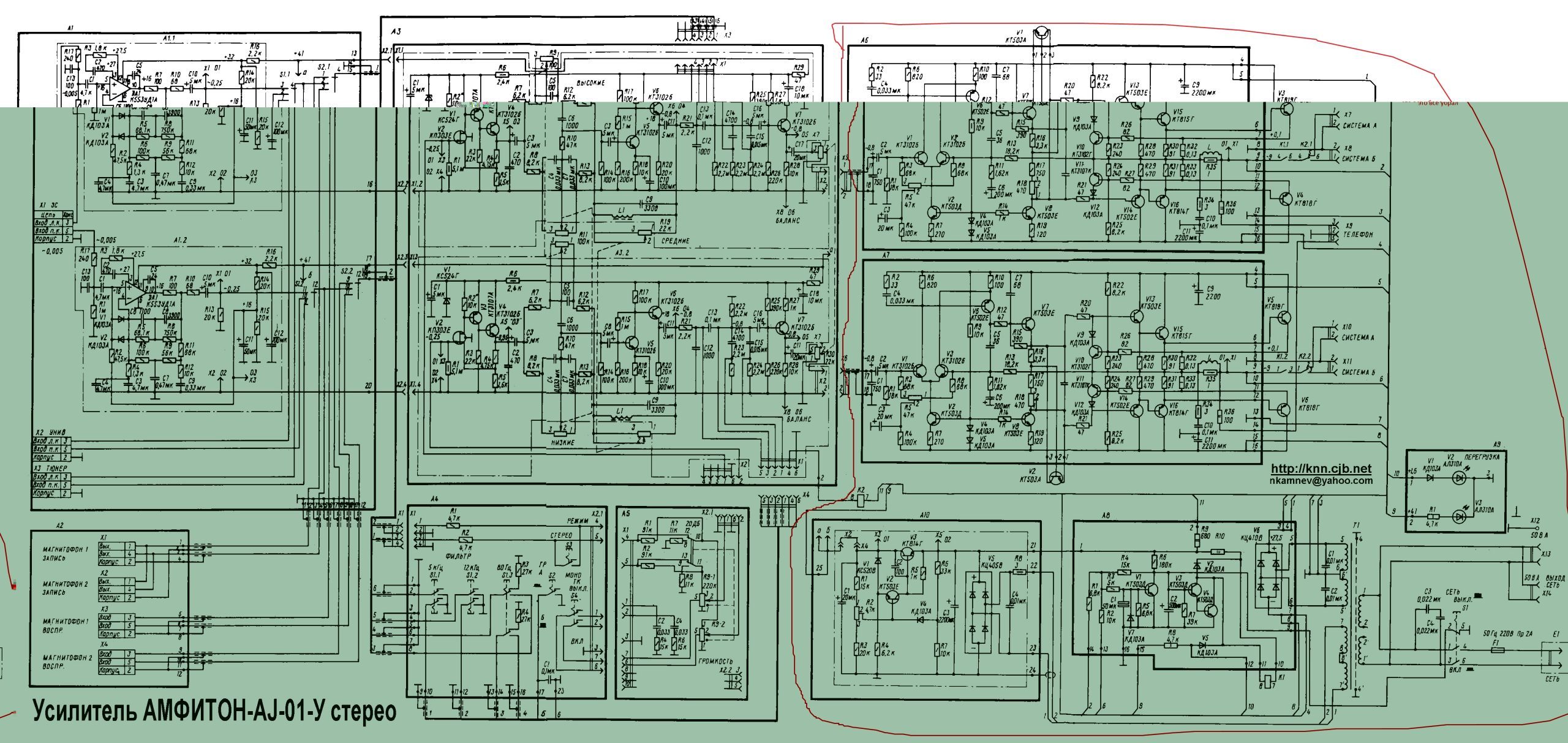

Принципиальная схема (второй вариант)

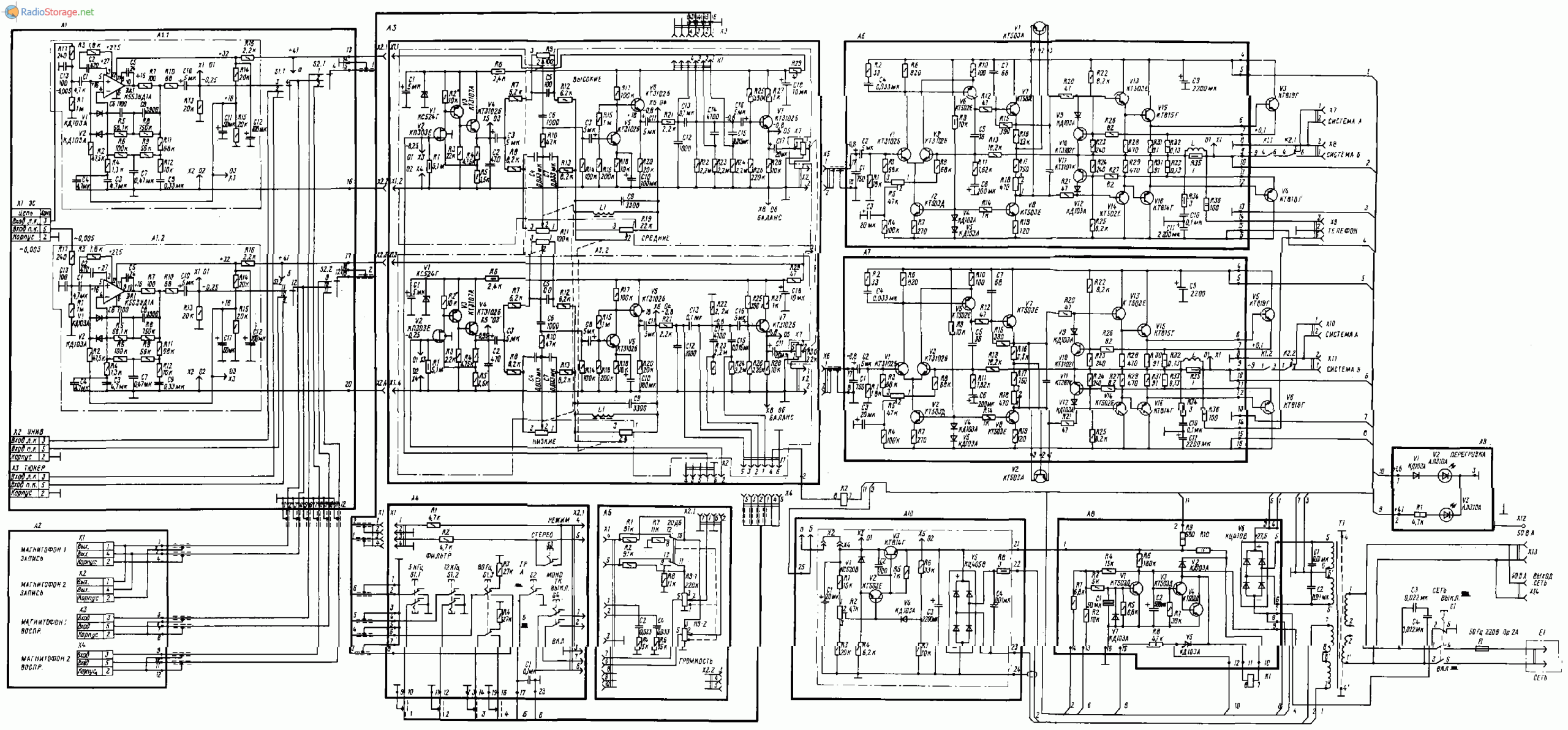

В отличии от первой схемы здесь есть индикаторы перегрузки для двух каналов, на выходе УМЗЧ использованы транзисторы КТ864 и КТ865. Рисунок большой, кликните по нему для просмотра в новой вкладке браузера.

Рис. 4. Принципиальная схема полного усилителя мощности Амфитон У-002-стерео с индикаторами перегрузки.

Источник

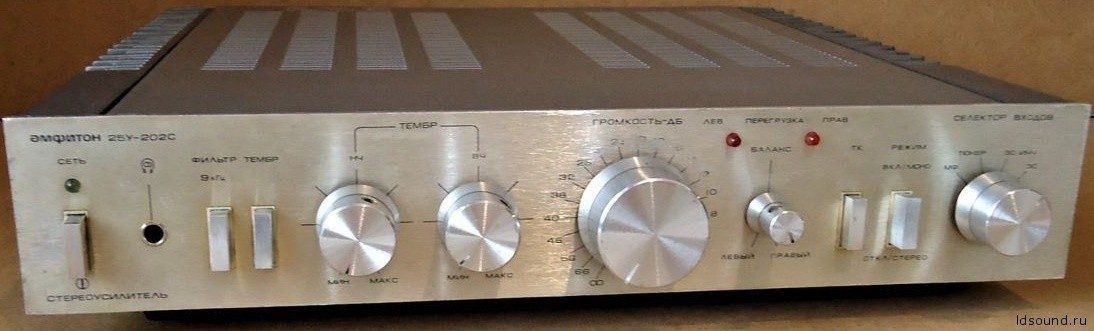

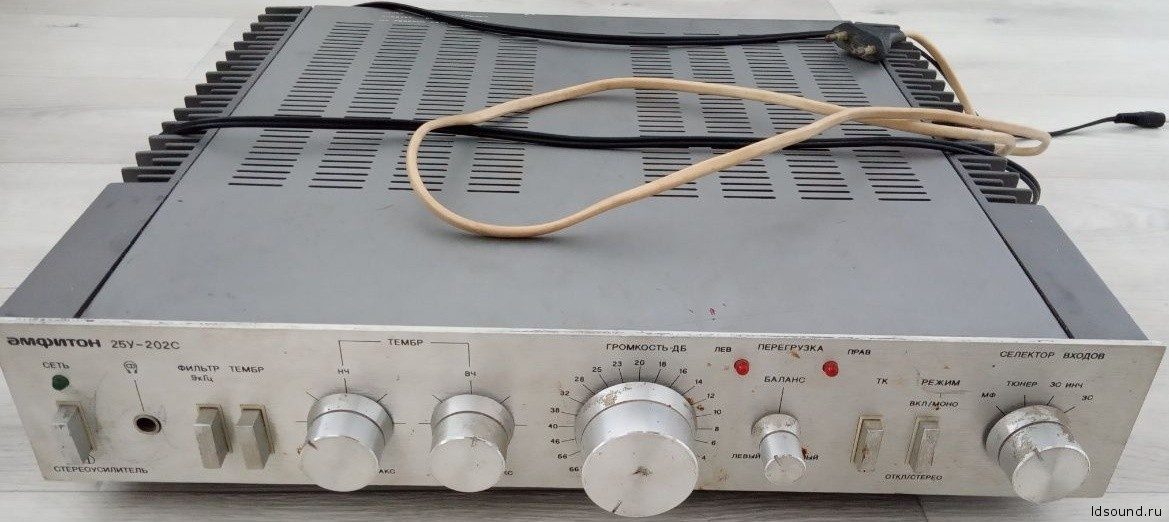

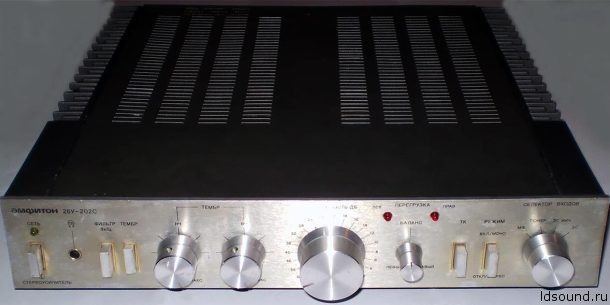

АМФИТОН 25У-202С

Изготовитель: Львовское ПО имени Ленина, 1990.

Назначение: усилитель «Амфитон 25У-202С» второй группы сложности предназначен для высококачественного усиления, оперативного управления и коммутации звуковых сигналов от тюнера, электропроигрывателя, магнитофона.

Руководство по эксплуатации и схема находится в архиве на Яндекс.Диске нашего сайта.

Основные технические характеристики:

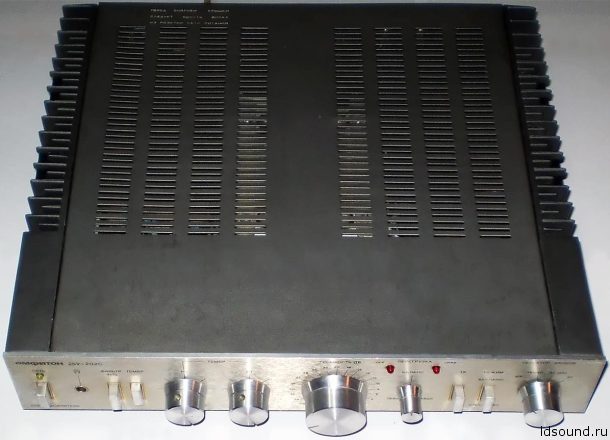

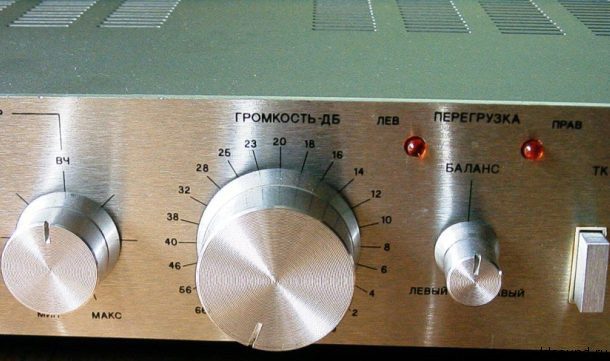

Рама усилителя выполнена из штампованной стали и полностью разборная. Боковые панели алюминиевые, они одновременно служат радиаторами и внешними стенками. Лицевая панель так же из алюминия. Ручки регуляторов и кнопки выполнены из литого алюминия. Дно усилителя металлическое, выпуклое с перфорированными отверстиями.

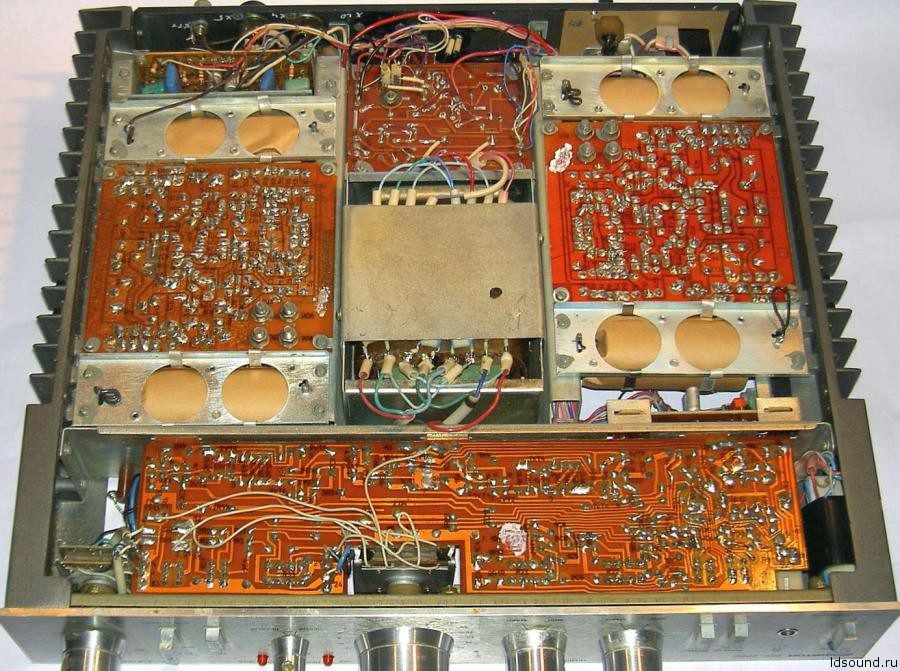

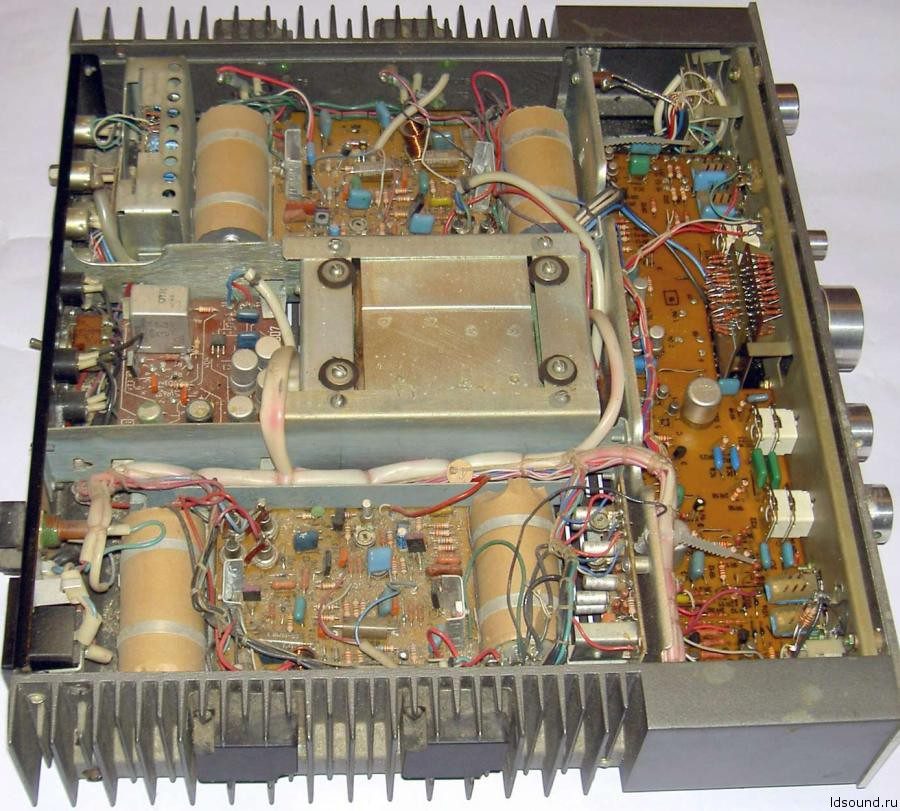

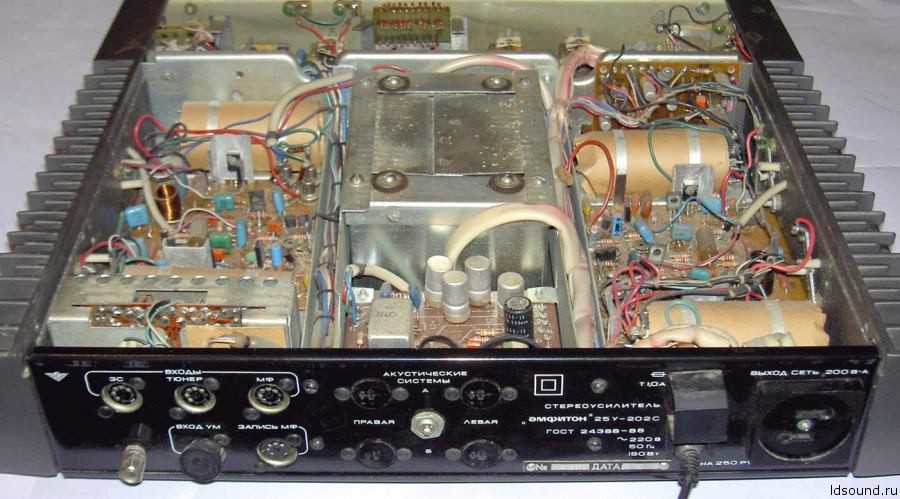

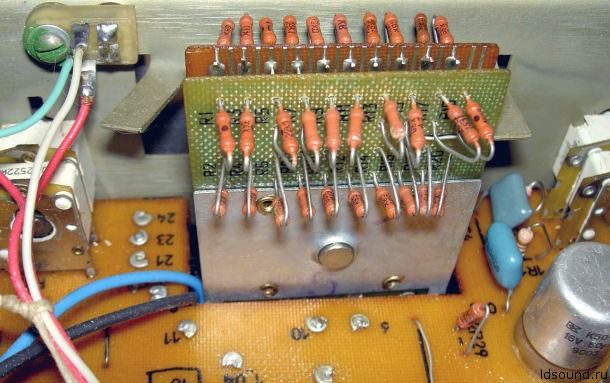

Внутри можно рассмотреть разделение отдельных блоков по отсекам, которые разделают металлические стенки. Предварительные усилители, оконечные усилители, узел защиты и стабилизатор. Дополнительно между центральной частью и оконечными усилителями имеются две дорожки под провода. Трансформатор заключен в металлический кожух.

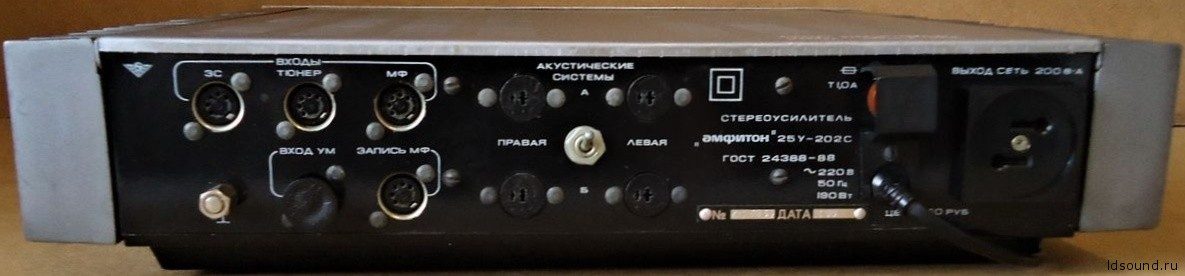

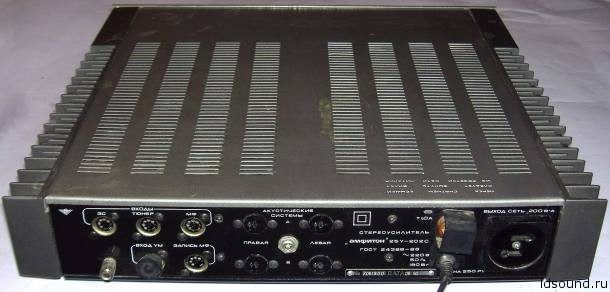

Выходные транзисторы внешне закрыты пластмассовыми накладками. Сзади между выходами пар АС находится тумблер, переключающий сигнал от усилителя на соответствующие пары АС, дополнительная сетевая розетка, винтовой зажим для подключения земли.

Усилитель не предназначен для работы от ЭМИ, микрофонов, пьезоэлектрических звукоснимателей и радиотрансляционной сети.

Рекомендуемая предельная кратковременная мощность акустических систем, подключаемых к усилителю, с номинальным сопротивлением 4 Ом не менее 100 Вт, предельная долговременная – не менее 25 Вт. Рекомендуемая предельная кратковременная мощность акустических систем, подключаемых к усилителю, с номинальным сопротивлением 8 Ом не менее 75 Вт, предельная долговременная – не менее 20 Вт.

В усилителе предусмотрены следующие эксплуатационные удобства:

  1. выбор источника сигналов с помощью переключателя СЕЛЕКТОР;
  2. включение фильтра, ограничивающего инфранизкие частоты при работе с магнитным звукоснимателем (ЗС ИНЧ) электропроигрывателя;
  3. возможность записи на магнитофон выбранной программы, а так же перезапись
  4. программы с магнитофона, подключенного ко входу МФ на магнитофон, подключенный к выходу ЗАПИСЬ МФ;
  5. возможность подключения внешнего предварительного усилителя;
  6. переключение режимов работы (МОНО, СТЕРЕО);
  7. регулировка баланса каналов;
  8. тонкомпенсированная регулировка громкости.

Источник

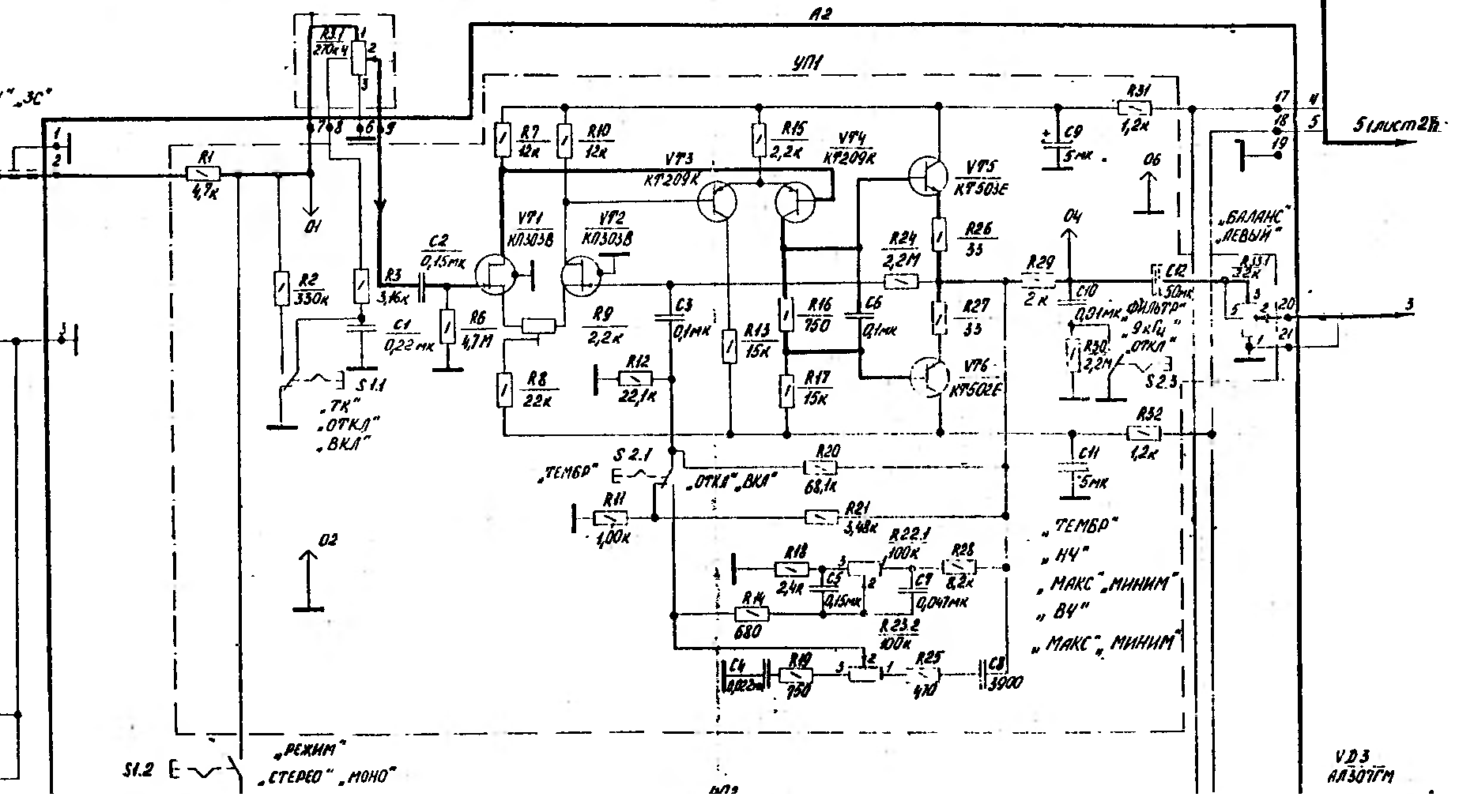

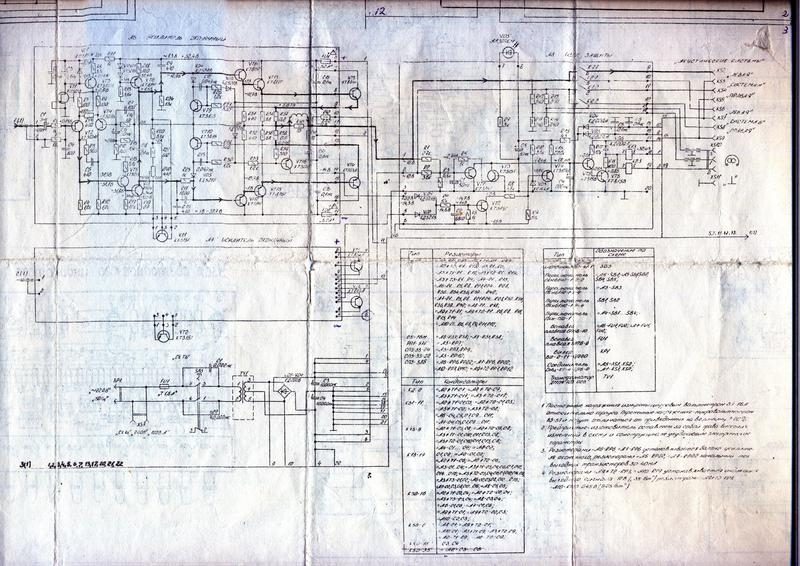

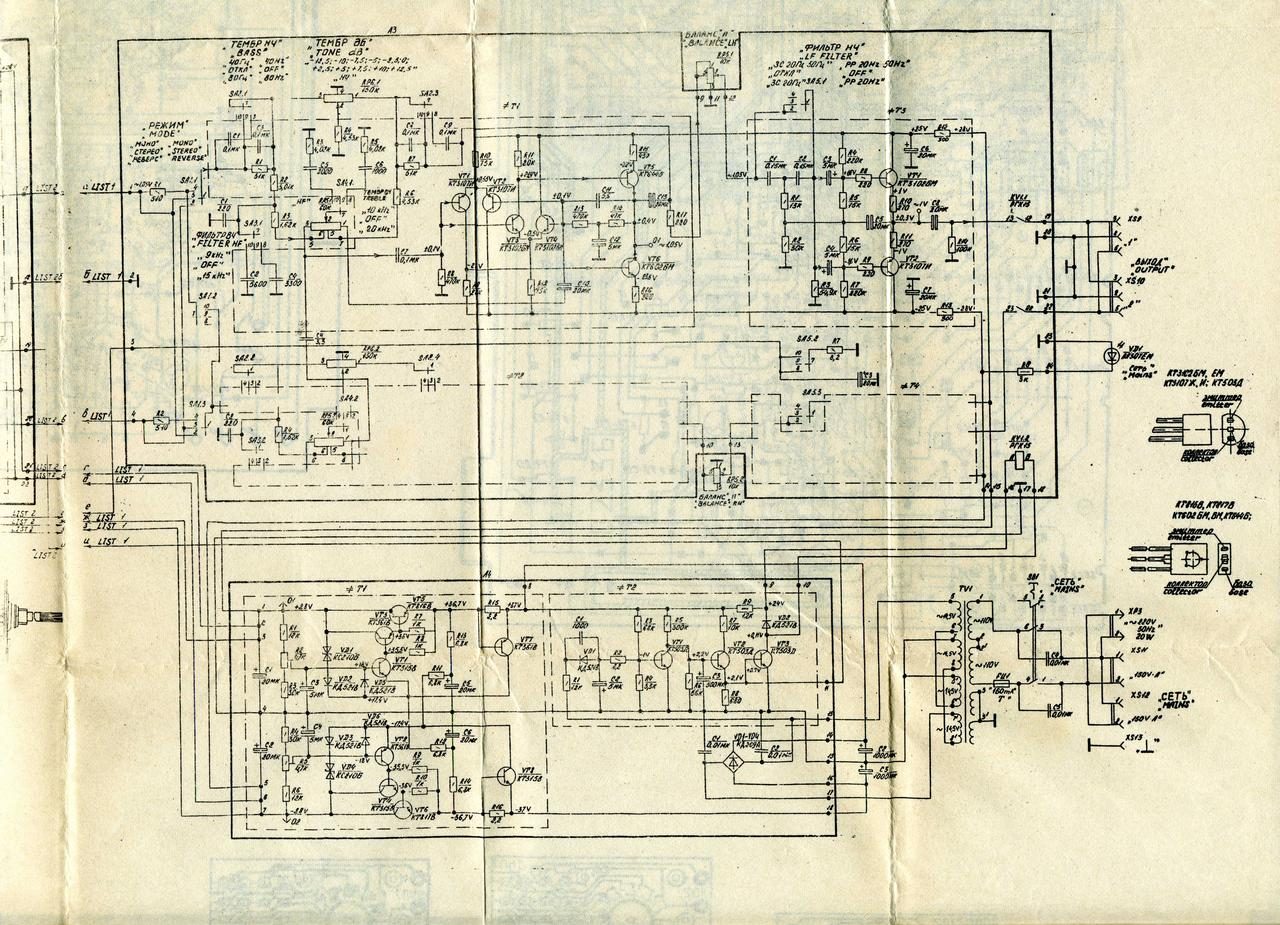

Амфитон Принципиальная Схема

В то же время ещё остались самые неплохие воспоминания о работе этого усилителя на самодельные 3-х полосные колонки в прошлом. Стоит ли возиться с этаким чудом?


Так же на этом фрагменте схемы обозначено реле и его контакты.

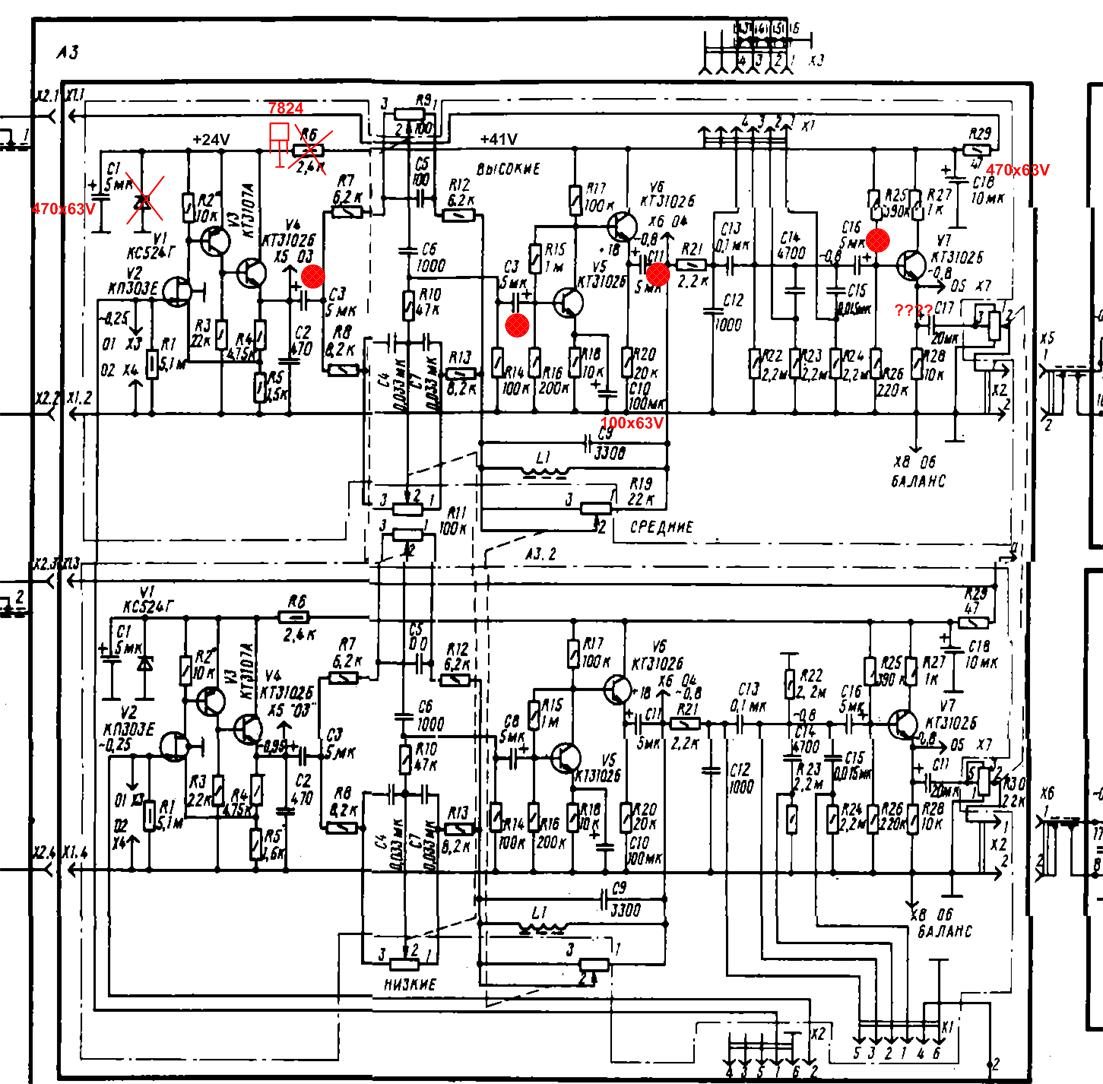

ТИПТОНИК, у меня уже с год этот Амфитон дожидается окончания такой же, как в статье, доработки пока отложил на неопределённый срок — были проблемы с устойчивостью; да и если честно, немного охладел к нему — всё остановилось на изготовлении новых плат оконечников, так как родные попросту стали рассыпаться ; если удосужишься свой так же доработать, хотелось бы ознакомиться с результатами, — может быть и я свой допинаю. Некоторые шунтируют конденсатор С1 пленочным.
Восстановление Амфитон 50УМ-104С

Усилитель не предназначен для работы от ЭМИ, микрофонов, пьезоэлектрических звукоснимателей и радиотрансляционной сети. Обратите внимание на сечение проводов, но об этом чуть позже.

У меня только два варианта: — возможно подключали дополнительные обмотки, для повышения питающих напряжений усилителей мощности, и соответственно — увеличения выдаваемой мощности; — возможно полностью меняли трансформатор, либо перематывали какую-либо из обмоток.

Пункт седьмой: мне никогда не нравились электролитические конденсаторы на входе усилителя мощности. По пути прозванивал попадающиеся под руку транзисторы, в основном без выпаивания, те что выпаивал — прозвонил, проверил коэффициент усиления мультиметром, запаял обратно в блоках усилителей мощности прозвонил абсолютно все транзисторы.

В таком виде усилитель включался, защита не срабатывала что уже радовало , один канал работал, но играл тихо, второй — молчал. Если с первым всё понятно, то что делали с трансформатором — до конца не ясно.

Внутри можно рассмотреть разделение отдельных блоков по отсекам, которые разделают металлические стенки. Пункт третий: на задней панели усилителя установлен тумблер, переключающий на усилителе 2 комплекта акустических систем.

Восстановление усилителя Radiotehnika У 101 стерео

You are here

Замена электролитических конденсаторов на входе усилителя мощности на Wima. При детальном рассмотрении замечено, что до меня был заменен один выходной транзистор, и сильно паяный трансформатор. Как С1 в нашем усилителе. Детектор перегрузки срабатывает на постоянку на выходе, и судя по гулу, она там скорее всего есть.

При детальном рассмотрении замечено, что до меня был заменен один выходной транзистор, и сильно паяный трансформатор. Вперёд за схемой.

У себя я отсоединил и выбросил сигнальные экранированные проводники, ведшие к этим гнёздам, ликвидировав ненужные блуждания сигнала.

По пути прозванивал попадающиеся под руку транзисторы, в основном без выпаивания, те что выпаивал — прозвонил, проверил коэффициент усиления мультиметром, запаял обратно в блоках усилителей мощности прозвонил абсолютно все транзисторы. Но это маловероятно, и является следствием смерти выхода.

Пункт первый: вместо подсохших конденсаторов С1-С8 мкф , что составляло мкф в каждое плечо, устанавливаем в каждое плечо мкф х 63в.

Ещё кое-что. Дно усилителя металлическое, выпуклое с перфорированными отверстиями.

Схему бы, да режимы померить в каскадах Эту цепь я и уничтожил.
Ремонт, восстановление проигрывателя Россия 325С

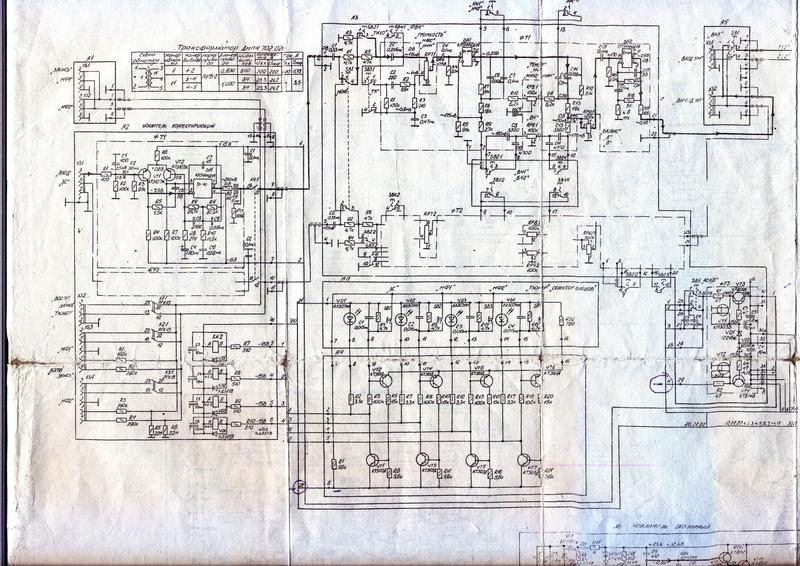

Восставший из ада, или возвращение в строй усилителя Амфитон 50У-202C

Я этого делать не стал чуть ниже расскажу почему.

Для линейности выходного каскада вещь непоследняя. Кроме того я внёс определенные изменения в схему защиты, а именно убрал защиту по превышению выходной мощности индикацию превышения не трогал , оставив только защиту аккустических систем от постоянного напряжения на выходе никому ведь не хочется, чтобы сгоревший транзистор в выходном каскаде утащил за собой в могилу ещё и колонку.

Ручки регуляторов и кнопки выполнены из литого алюминия.

Что касается тонкомпенсации: То тут, чтобы сдвинуть частоту подъёма в сторону низких частот, С1 был мной увеличен с 0,22 до 0,33мкф. Если вас эти характеристики устраивают, лучше пропустите эту часть.

Фон и посторонний треск исчезает после того, как закрывается экранирующая крышка, в основном его «ловит» плата темброблока. Причём лёгкость и прозрачность звучания на акустическом джазе и классике не мешают им достаточно драйвово отрабатывать Metallica и Manowar.

Схемы усилителей


Ещё при покупке я обратил внимание на то, что он явно вскрывался. На слух посторонних звуков нет на любой громкости слушал как музыку, так и тестовые диски. Фона как небывало. Боковые панели алюминиевые, они одновременно служат радиаторами и внешними стенками. Обошлось малой кровью.

Сообщение от rippi выкинуть из головы заумные мысли,слова Может сразу выпотрошить его и использовать как неплохой корпус с готовым трансформатором для усилителя — самоделки?

Действительность внесла коррективы. Замена реле схемы защиты и изменение функциональности этой схемы.
Мой «Амфитон 25У 002С»

Содержание / Contents

Многие отважные парни выбрасывают конденсатор, ставя перемычку, тем самым подвергая транзистор VT2 угрозе воздействия постоянного смещения через вход сразу оговорюсь — в исключительном случае.

Боковые панели алюминиевые, они одновременно служат радиаторами и внешними стенками.

А выход предусилителя я подключил напрямую ко входу усилителя мощности.

После прослушивания в течение нескольких дней музыки в различных стилях классика, джаз, рок, электро могу сделать следующий вывод — к прослушиванию на встроенном усилителе от колонок Microlab Solo я врядли вернусь. Замена электролитических конденсаторов на входе усилителя мощности на Wima. При детальном рассмотрении замечено, что до меня был заменен один выходной транзистор, и сильно паяный трансформатор. От этого Амфитона она не дефицит, и много где валяется на просторах инета.

Замена реле схемы защиты и изменение функциональности этой схемы. Я намеренно не делал никаких усовершенствований в схемотехнике усилителя мощности. Далее, случайно замкнул выход одного из каналов, защита не сработала — сгорел только один из выходных транзисторов. Обошлось малой кровью.

Дальнейший опыт показал — возиться стоит. А если просто гул и всё-тогда однозначно выход.

О процессе реанимации и результатах оной — в этом посте. Больше следов вмешательства не заметил.

Пункт пятый: в оригинале этого усилителя была установлена плата корректора звукоснимателя. Лицевая панель так же из алюминия. А насчёт выходов — верняк! Предварительные усилители, оконечные усилители, узел защиты и стабилизатор.
Амфитон 002 после ремонта
