Усилитель Амфитон У-002-стерео, схемы и фото

Усилитель АМФИТОН-002 стерео. Принципиальная электрическая схема усилителя и его блоков, фото и внешний вид устройства.

Усилитель высшей группы сложности «Амфитон У-002-стерео» выпускался с 1983 года Львовским ПО имени Ленина.

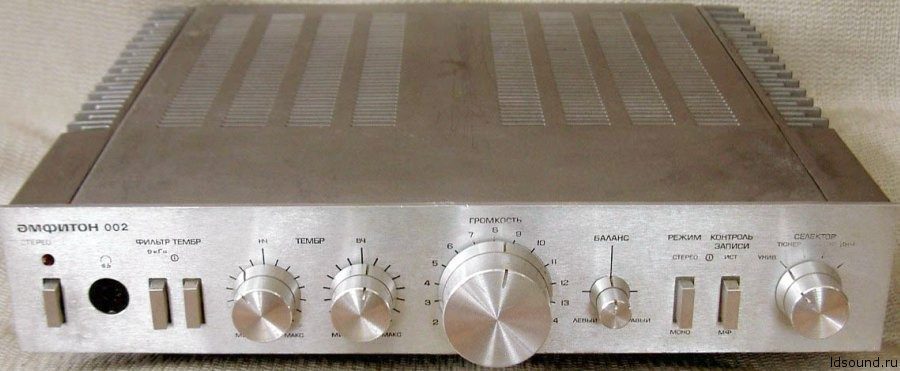

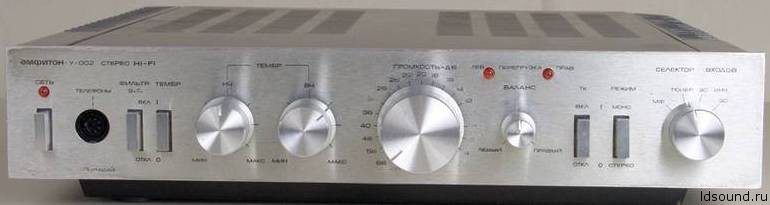

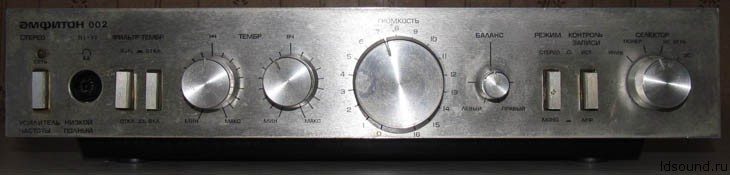

Рис. 1. Фото полного аудио усилителя Амфитон У-002-стерео.

  • Регулировка уровня громкости с тонкомпенсацией;
  • Регуляторы тембра по ВЧ и НЧ;
  • Перевод усилителя в режим линейного усиления;
  • Слуховой контроль качества записываемого сигнала на магнитофон;
  • Автоматическое отключение АС при неисправности УМЗЧ;
  • Электронная защита от коротких замыканий на выходе УНЧ;
  • Номинальная выходная мощность — 2х25 Вт;
  • Максимальная выходная мощность — 2х50 Вт;
  • Диапазон рабочих частот 20. 25000 Гц;
  • Коэффициент гармоник 0,15%;
  • Габариты и вес — 390х88х390 мм при массе 9 кг.

Стоимость усилителя на те времена — 250 руб.

Принципиальная схема

Рис. 2. Схемы блоков усилителя Амфитон У-002-стерео — стабилизатор напряжения, предусилитель, темброблок, защита.

Принципиальная электрическая схема усилителя Амфитон-002 стерео:

  • а — блок корректирующих усилителей;
  • б — блок стабилизатора напряжения;
  • в — блок предварительных усилителей;
  • г- блок защиты.

Рис. 3. Схема блока транзисторного усилителя мощности для Амфитон У-002-стерео.

Выходные транзисторы в схеме УМЗЧ — КТ819ГМ и КТ818ГМ.

Рис. 4. Схема соединения блоков усилителя Амфитон-002 стерео.

Принципиальная схема (второй вариант)

В отличии от первой схемы здесь есть индикаторы перегрузки для двух каналов, на выходе УМЗЧ использованы транзисторы КТ864 и КТ865. Рисунок большой, кликните по нему для просмотра в новой вкладке браузера.

Рис. 4. Принципиальная схема полного усилителя мощности Амфитон У-002-стерео с индикаторами перегрузки.

Источник

АМФИТОН 25У-202С

Изготовитель: Львовское ПО имени Ленина, 1990.

Назначение: усилитель «Амфитон 25У-202С» второй группы сложности предназначен для высококачественного усиления, оперативного управления и коммутации звуковых сигналов от тюнера, электропроигрывателя, магнитофона.

Руководство по эксплуатации и схема находится в архиве на Яндекс.Диске нашего сайта.

Основные технические характеристики:

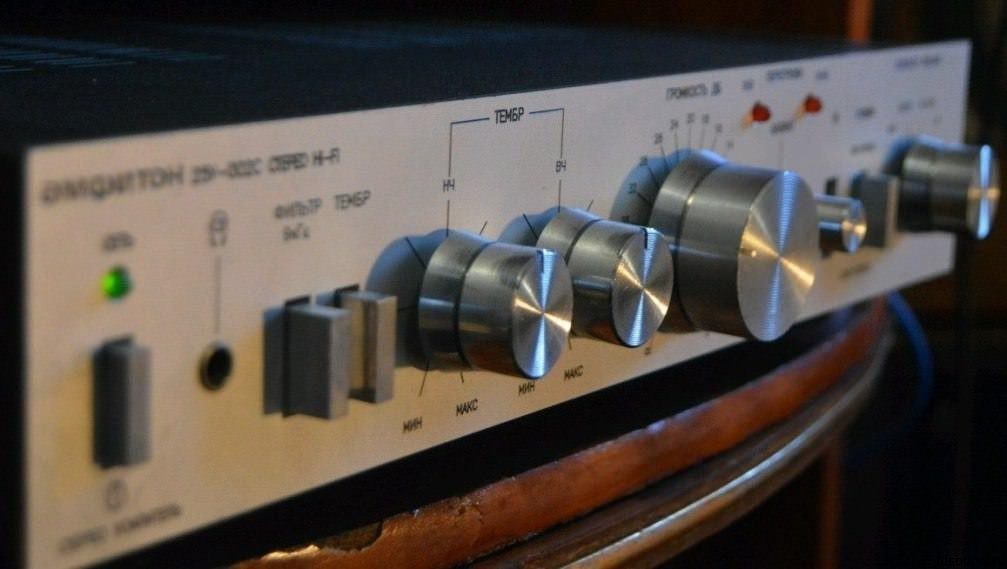

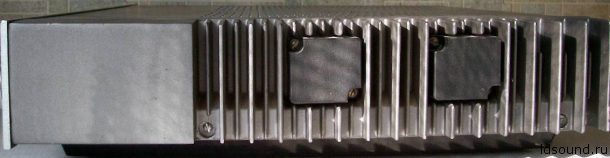

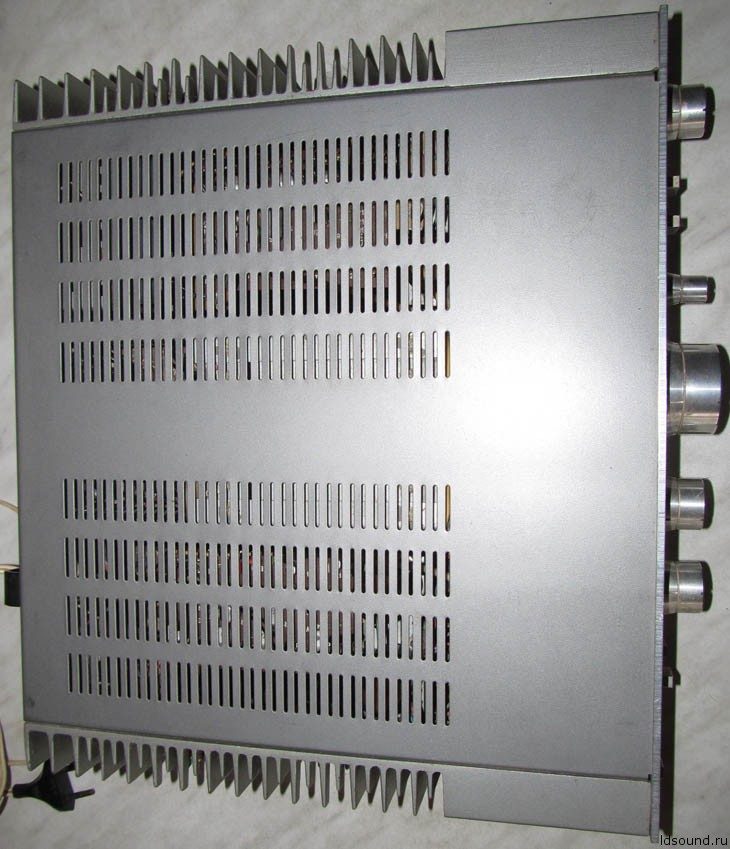

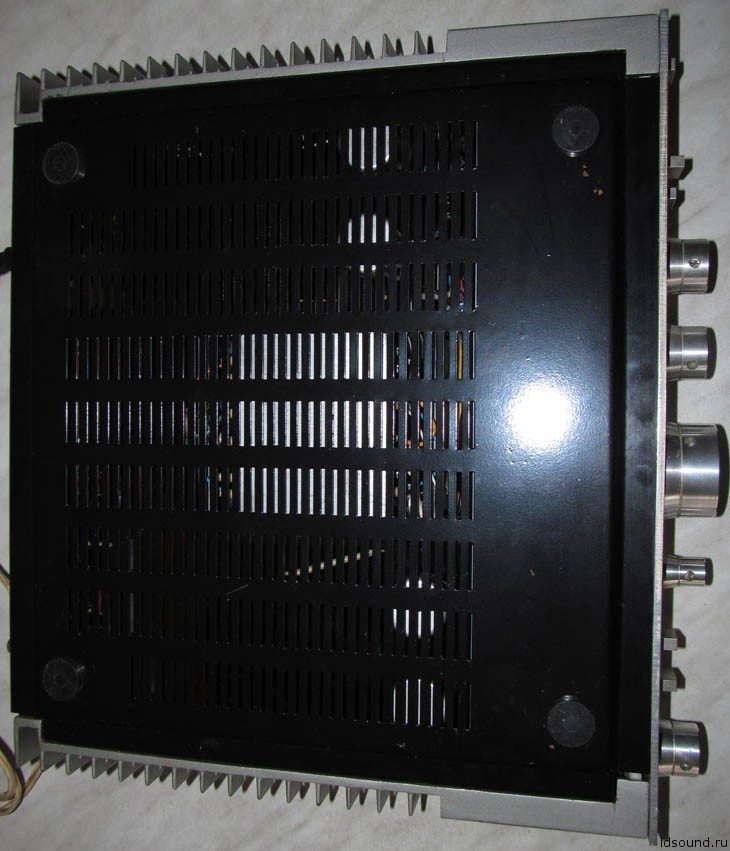

Рама усилителя выполнена из штампованной стали и полностью разборная. Боковые панели алюминиевые, они одновременно служат радиаторами и внешними стенками. Лицевая панель так же из алюминия. Ручки регуляторов и кнопки выполнены из литого алюминия. Дно усилителя металлическое, выпуклое с перфорированными отверстиями.

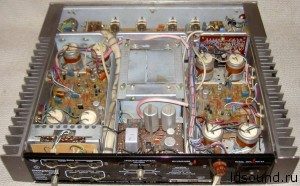

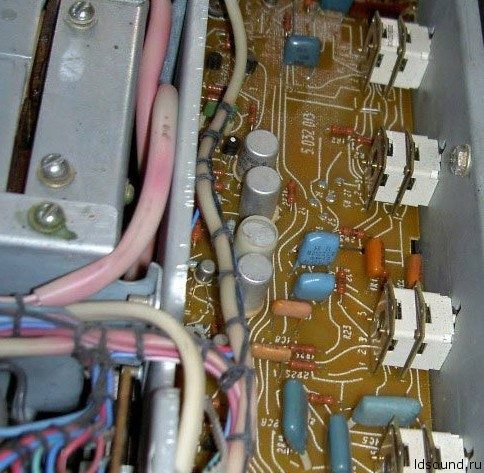

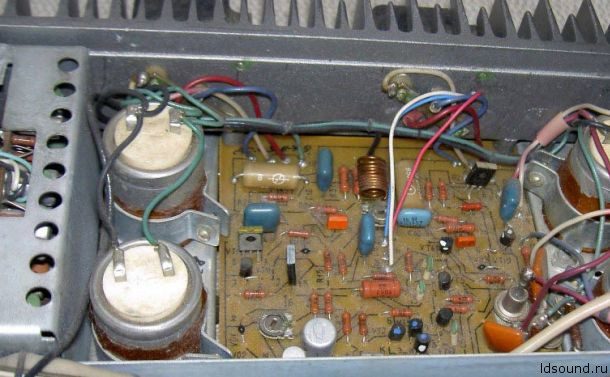

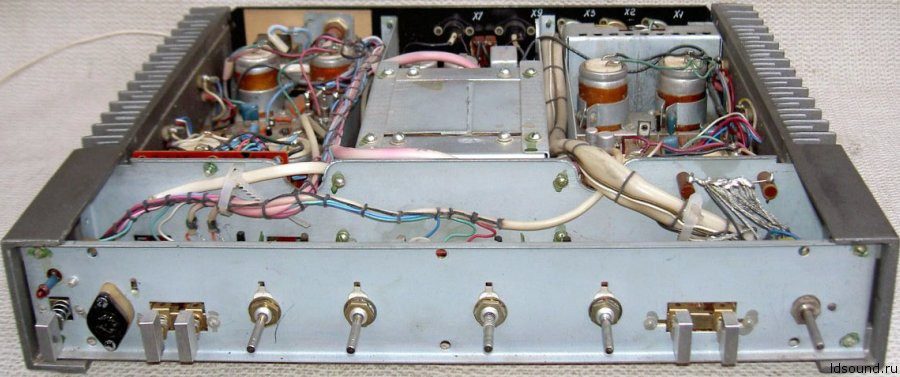

Внутри можно рассмотреть разделение отдельных блоков по отсекам, которые разделают металлические стенки. Предварительные усилители, оконечные усилители, узел защиты и стабилизатор. Дополнительно между центральной частью и оконечными усилителями имеются две дорожки под провода. Трансформатор заключен в металлический кожух.

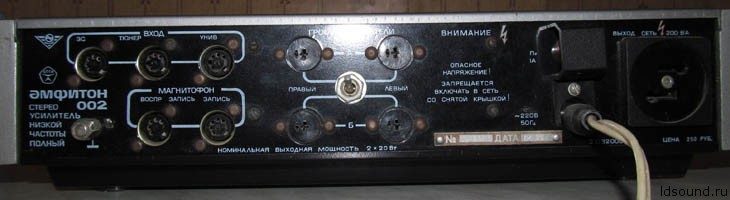

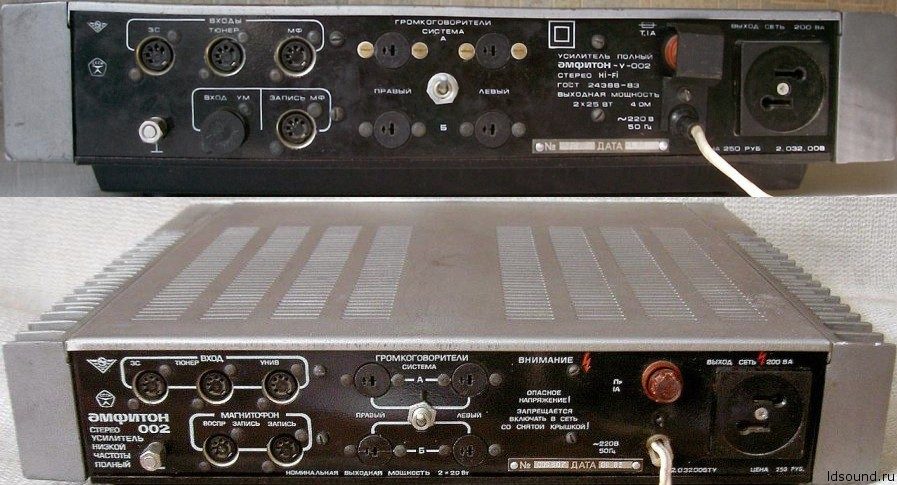

Выходные транзисторы внешне закрыты пластмассовыми накладками. Сзади между выходами пар АС находится тумблер, переключающий сигнал от усилителя на соответствующие пары АС, дополнительная сетевая розетка, винтовой зажим для подключения земли.

Усилитель не предназначен для работы от ЭМИ, микрофонов, пьезоэлектрических звукоснимателей и радиотрансляционной сети.

Рекомендуемая предельная кратковременная мощность акустических систем, подключаемых к усилителю, с номинальным сопротивлением 4 Ом не менее 100 Вт, предельная долговременная – не менее 25 Вт. Рекомендуемая предельная кратковременная мощность акустических систем, подключаемых к усилителю, с номинальным сопротивлением 8 Ом не менее 75 Вт, предельная долговременная – не менее 20 Вт.

В усилителе предусмотрены следующие эксплуатационные удобства:

  1. выбор источника сигналов с помощью переключателя СЕЛЕКТОР;
  2. включение фильтра, ограничивающего инфранизкие частоты при работе с магнитным звукоснимателем (ЗС ИНЧ) электропроигрывателя;
  3. возможность записи на магнитофон выбранной программы, а так же перезапись
  4. программы с магнитофона, подключенного ко входу МФ на магнитофон, подключенный к выходу ЗАПИСЬ МФ;
  5. возможность подключения внешнего предварительного усилителя;
  6. переключение режимов работы (МОНО, СТЕРЕО);
  7. регулировка баланса каналов;
  8. тонкомпенсированная регулировка громкости.

Источник

Схема усилителя амфитон 25у 002с

Усилитель АМФИТОН-002 стерео. Принципиальная электрическая схема усилителя и его блоков, фото и внешний вид устройства.

Принципиальная электрическая схема усилителя Амфитон-002 стерео: а – блок корректирующих усилителей; б – блок стабилизатора напряжения; в – блок предварительных усилителей; г- блок защиты; 0- блок усилителя мощности.

Схема соединения блоков усилителя Амфитон-002 стерео.

Усилитель АМФИТОН-002 стерео. Принципиальная электрическая схема усилителя и его блоков, фото и внешний вид устройства.

Принципиальная электрическая схема усилителя Амфитон-002 стерео: а – блок корректирующих усилителей; б – блок стабилизатора напряжения; в – блок предварительных усилителей; г- блок защиты; 0- блок усилителя мощности.

Схема соединения блоков усилителя Амфитон-002 стерео.

Изготовитель: Львовское ПО имени Ленина (ПО Лорта), 1983.

Назначение: усилитель «Амфитон-У-002 стерео Hi-Fi» высшей группы сложности предназначен для высококачественного усиления от различных источников сигнала.

Основные технические характеристики:

Рама усилителя выполнена из штампованной стали и полностью разборная. Боковые панели алюминиевые, они одновременно служат радиаторами и внешними стенками. Лицевая панель так же из алюминия. Ручки регуляторов и кнопки выполнены из литого алюминия. Дно усилителя металлическое, выпуклое с перфорированными отверстиями.

Внутри можно рассмотреть разделение отдельных блоков по отсекам, которые разделают металлические стенки. Предварительные усилители, оконечные усилители, узел защиты и стабилизатор. Дополнительно между центральной частью и оконечными усилителями имеются две дорожки под провода. Трансформатор заключен в металлический кожух.

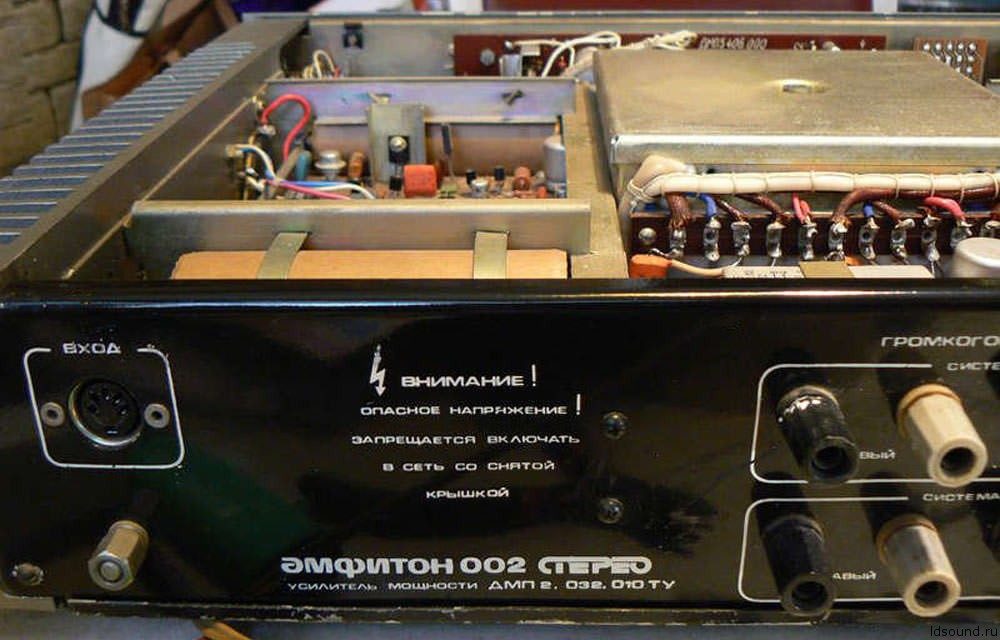

Выходные транзисторы внешне закрыты пластмассовыми накладками. Сзади между выходами пар АС находится тумблер, переключающий сигнал от усилителя на соответствующие пары АС, дополнительная сетевая розетка (не более 200 Вт нагрузки), винтовой зажим для подключения земли.

Усилитель не предназначен для работы от ЭМИ, микрофонов, пьезоэлектрических звукоснимателей и радиотрансляционной сети.

Рекомендуемая предельная кратковременная мощность акустических систем, подключаемых к усилителю, с номинальным сопротивлением 4 Ом не менее 100 Вт, предельная долговременная – не менее 25 Вт. Рекомендуемая предельная кратковременная мощность акустических систем, подключаемых к усилителю, с номинальным сопротивлением 8 Ом не менее 75 Вт, предельная долговременная – не менее 20 Вт.

В усилителе предусмотрены следующие эксплуатационные удобства:

  1. выбор источника сигналов с помощью переключателя СЕЛЕКТОР;
  2. включение фильтра, ограничивающего инфранизкие частоты при работе с магнитным звукоснимателем (ЗС ИНЧ) электропроигрывателя;
  3. возможность записи на магнитофон выбранной программы, а так же перезапись
  4. программы с магнитофона, подключенного ко входу МФ на магнитофон, подключенный к выходу ЗАПИСЬ МФ;
  5. возможность подключения внешнего предварительного усилителя;
  6. переключение режимов работы (МОНО, СТЕРЕО);
  7. регулировка баланса каналов;
  8. тонкомпенсированная регулировка громкости.

212 комментариев: АМФИТОН-У-002 стерео Hi-Fi

Доброго времени всем! Планирую купить колонки амфитон 25ас-027 в комплекте с усилителем АМФИТОН-У-002 стерео Hi-Fi. Подскажите, на сколько им будет дружно житься?
Спасибо.

Нормально. У меня так когда-то работали.

Так фактически идеальное сочетание.

У меня акустика 25АС-109 и усилитель Амфитон 002, отлично дружат.

Здравствуqте.
Подскажите, что делает кнопка “9кГц” ?
В интернете однозначно не написано. В схемах не разбираюсь.
Буду благодарен.

На пальцах не объяснить. Набери в поисковике “Стоячая волна 9 кГц.

Какая еще стоячая волна?! Это фильтр нч для ам диапазонов тюнеров. Чтоб фон лишний убрать. Ам сигнал выше 6000 герц все равно не передает, вот и придумали в усилители фнч ставить

Фильтр.Срезает частоты в пределах 9 кГц с крутизной 6 децибел на октаву.Короче говоря этой кнопкой можно приглушить частоту 9 кГц.

Всем привет, захотел этот усилитель и как обычно бог дал именно модель в идеале у002 с дискретным переключателем громкости и перегрузкой. Унч не гудит. Кто то поменял ёмкости проходные, я только порадовался что мне не паять. И так, скажу сразу, кто то писал про сочетание с 25ас027! Молодцом комплект будет, даже не пытайтесь улутшить. Сегодня был у меня человек, который в молодости играл в оркестре и вели дискотекив клубе ссср. Слушали мы с ним сначало винил на романтике 15у120с и орбитах 35ас016-1 у него мурашки и волосы вздыбило. Говорит шикарно. Потом я говорю давай послушаем амфитона взял, мне понравилась детальность этого унч. Мне было лень доставать орбитовские концы и я подключил с90 35ас212. О ней мы рассуждаем в чате про эти колонки, я там потом напишу о своей работе, пока всё зависло. Так вот играет это всё так великолепно, что мне товарищи и говорит, вот смотри на руки, они все гусиннойкожей идут, я закрываю глаза и просто лечу от музыки. А дома на старинном муз центре сони звук просто глухой и меня не зауепляет как у тебя, я просто теперь хочу выкинут его в окно. Я не могу теперь дома слушать музыку. Я был в шоке, меня самого брали мурашки. Вобщем ну если уже сам бывший музыкант говорит что с90 и амфитон может правильно помтавить тембр как емть и передать истинную картину, то я решил, что нет смысла уродовать технику, её надо просто лечить, сделать профилактику и всё. Не ломайте, доведите до ума то что есть, усилитель детальный хороший. Я не настаиваю что это предел, но возможно предел чуть выше есть, техника не стоит на месте. Но выше головы, ноги не прыгают. Думаю не сильно этот усилитель уступает новым в данном классе.

Полностью согласен.А многие его топчут в грязь,мол не игает там у них что то,выбрасывают родные оконечники и суют калл в виде ТДАшек….Как по мне аппарат довольно хороший.Сам владею У-101-1.

Всем привет. Сегодня снял ачх с у002. 22.5Вт чистого синуса в канал! Дальше искажения, загорает перегруз и следом отключает унч. От 10гц до 40кГц ровное усиление, далее завал, 10Дб завал на 183кГц так что ни одна тда его не обойдет. Единственный недостаток, это транс питания, просаживается напруга с 28в до 23в печаль, если бы не садилось, то до 25Вт можно смело как с романтики тянуть. темброблок работает замечательно. Нч регулирует от 30Гц до 400Гц дальше не влияет, Вч от край где то 4кГц вроде реагирует потом подъём где то до 10кГц и все остальные дальше в этом подъёме работают. Тон компенсация не влияет на усиление, она помогает только в пропуске на низшей громкости, мне понравилось. 9кГц фильтр сбрасывает завал где то на 3кгц край сброса, дальше от 9кГц весь верх ровно пилит. фонокорректор норм работает инч даёт прохождение 20Гц, просто ЗС маленько пилит низы 20Гц завал идет. линеный коректор, вобщем я не советую заниматься уничтожением этого усилителя, лучше сделайте или отдайте кому надо его.

Мерил мощность 25у-002с получилось 40 Вт на канал.
