3,7в. это очень впритык, в даташите заявлена работа начиная с 3,5в., кто знает, может даже у конкретного экземпляра напряжение включения может оказаться выше но будем оптимистами, должна заработать.

Охлаждение при питании 3,7в. и нагрузке 32 ома нафиг не нужно

Стенд-бай: если этот вывод схемы будет в воздухе, или на земле-микруха выключена. Если на плюсе питания-включена. Правда, на даташитной схеме рядом с контактом стенд-бай указано напряжение 5в., предположу что для включения необходимо минимум 5 вольт. При питании 3,7в., наверно, надо вдвое уменьшить сопротивление резистора 68кОм (а, возможно, просто подать 5 ногу напрямую на питание, выкинув резюки и оставив кондер? )

Громкость: в даташите сказано, если нога громкости на земле, уровень минимальный. Если в воздухе-максимальный. То есть, надо сунуть туда переменный резистор (но какого сопротивления? ) Или просто плюнуть, оставить эту ногу висеть в воздухе (т.е. в положении «максимум»), и прилепить на вход простой сдвоенный переменник на 10-100кОм. Вот за этот метод я могу быть точно уверен

СТООООП. Я столько написал, и лишь потом заметил-микросхема мостовая, использовать обычные наушники без переделки невозможно. Нужен штеккер с четырьмя контактами и независимыми проводами к каждому уху (т.е. без «общего» провода)

Короче, плохой выбор в качестве усилка наушников. Питание впритык, устройство выхода неудобное, охота за полосой частот бессмысленна-наушники так круто не отыграют. Для ушей все уже придумано-ТДА2822, ТДА7050, ТЕА2025, КА2206, и многие другие мелкие камушки с питанием начиная от 3в. и даже некоторые от 1,8в. (ТДА2822М), да и с мощностью на 32 ома у них наверно получше дела, выходы обычные в стерео-режиме, с «общим» контактом.. Думайте

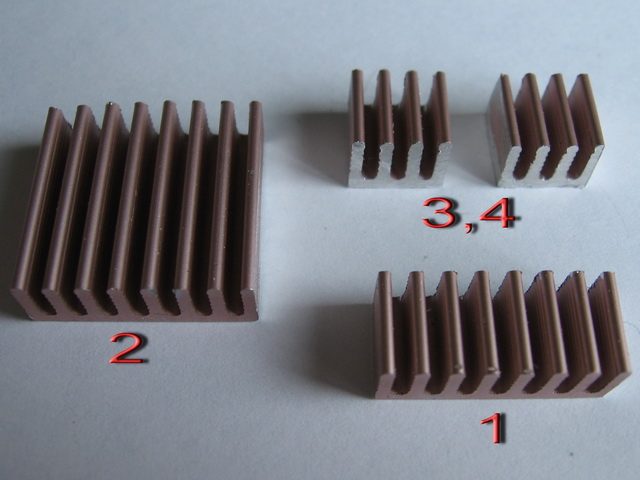

А эту микруху пустите на маломощные колонки, питайте 10-12 вольтами, и будет чистая мощность около 2,5-3,5вт. на канал на 8ом. Охлаждение-радиатор небольшой, размером с пару спичечных коробков, с ребрами, примерно такой, как #1
Ну, можно и №2 Больше=надежнее
