Подключение 2 DIN магнитолы в штатное место в автомобиле

Как подключить 2 DIN магнитолу с алиэкспресс в автомобиле

Схемы подключения 2 DIN магнитолы

Видео — примеры подключения 2 DIN магнитол

Как подключить камеру, телефон и кнопки руля к 2 DIN магнитоле

Как подключить 2 DIN магнитолу с алиэкспресс в автомобиле

DIN — это «Deutsche Industriele Norme» — или «Немецкие промышленые стандарты». Стандарт габаритов магнитолы, устанавливаемой в штатное гнезо автомомбиля. Эти стандарты используют все производители автомобилей и автомобильных магнитол (или почти все), по крайней мере все китайские магнитолы, поставляемые нам с алиэкспресс, все они собраны по стандартам 1 DIN, а чаще — 2 DIN. К слову, 1 DIN — размер магнитолы, ширина х высота которой — 180х50мм. 2 DIN — 180х100мм, при монтажной глубине всех DIN в 160мм. Есть так же очень редко применяемый стандарт габаритов магнитолы 1,5 DIN — 180x75mm. Но такую магнитолу найти — большая редкость, поэтому рассмотрим сегодня обычный размер мультимедийки — 2 DIN.

Так, чтобы нам подключить такую магнитолу, если у нас до этого в машине стояла магнитола 1 DIN, придется снять старую магнитолу и установить ушки, на которые крепится магнитола под торпедо, от новой магнитолы (такие чаще всего идут в комплекте к магнитоле, но всегда уточняйте). Кроме ушек, нам понадобится так же рамка под размер 2 DIN, которой в комплекте к магнитоле уже не будет. Она покупется отдельно для каждого автомобиля. Очень желательно обработать места крепления и соприкосновения пластика такой рамки составом типа «антискрип», иначе в салоне будут издаваться не очень приятные скрипы, они проявятся не сразу, но со временем.

Итак, с посадкой магнитолы все более-менее понятно (кому не очень понятно — посмотрите видео установки 2 дин магнитолы ниже). Теперь нам необходимо рассмотреть схемы подключения 2 дин магнитолы, а так же рахобраться с ее распиновкой.

Схемы подключения 2 DIN магнитолы

Большинство китайских 2 дин магнитол с алиэкспресс подключаются к автомобилю через ISO — евроразъем. Это самый универсальный разъем, его проще всего подключить практически к любому автомобилю. И распиновку он имеет довольно логичную и простую.

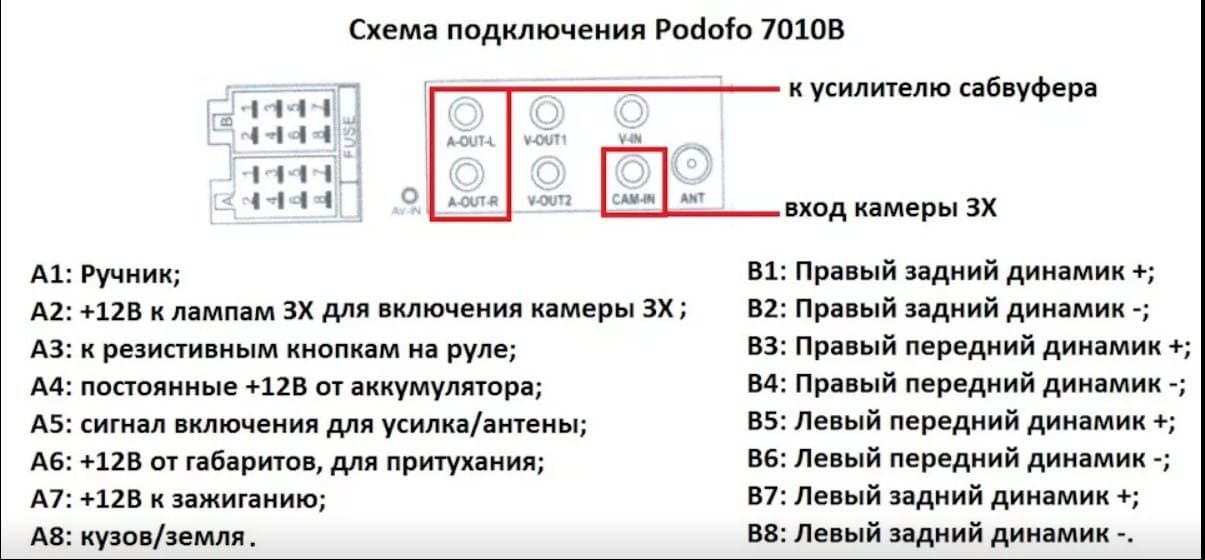

Распиновка ISO — евроразъема китайской 2 дин магнитолы с алиэкспресс (пример — Podofo — 7018B). Анлогичные магнитолы с ISO разъемом будут иметь такую же распиновку.

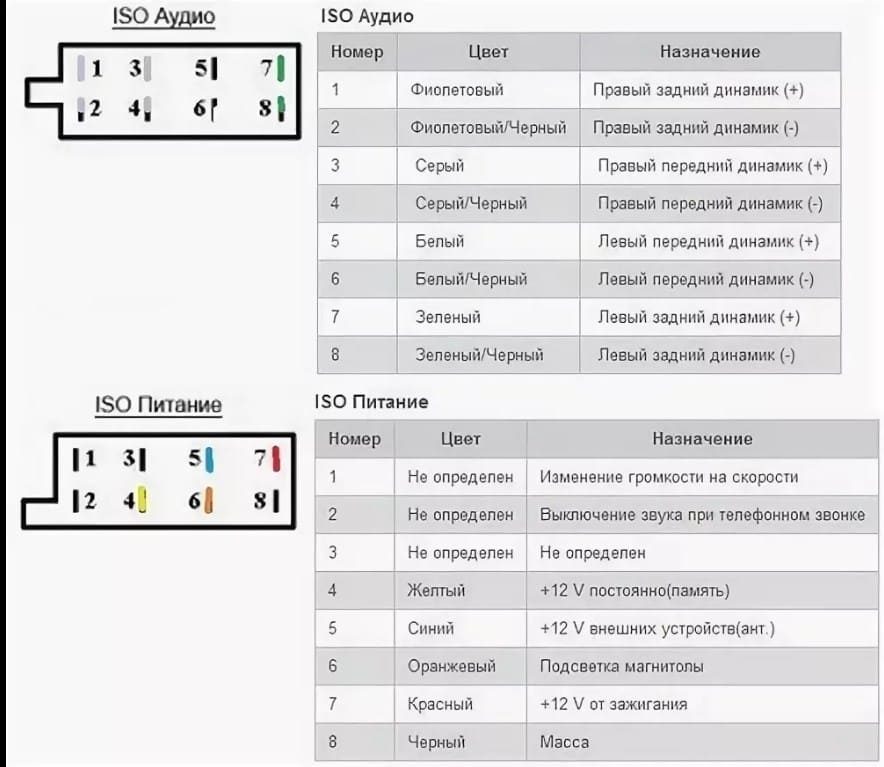

Обозначение проводов китайской 2 дин магнитолы

Но есть и другие часто применяемые на китайских магнитолах разъемы. С их распиновкой и последующим подключением и предлагаю вам ознакомиться

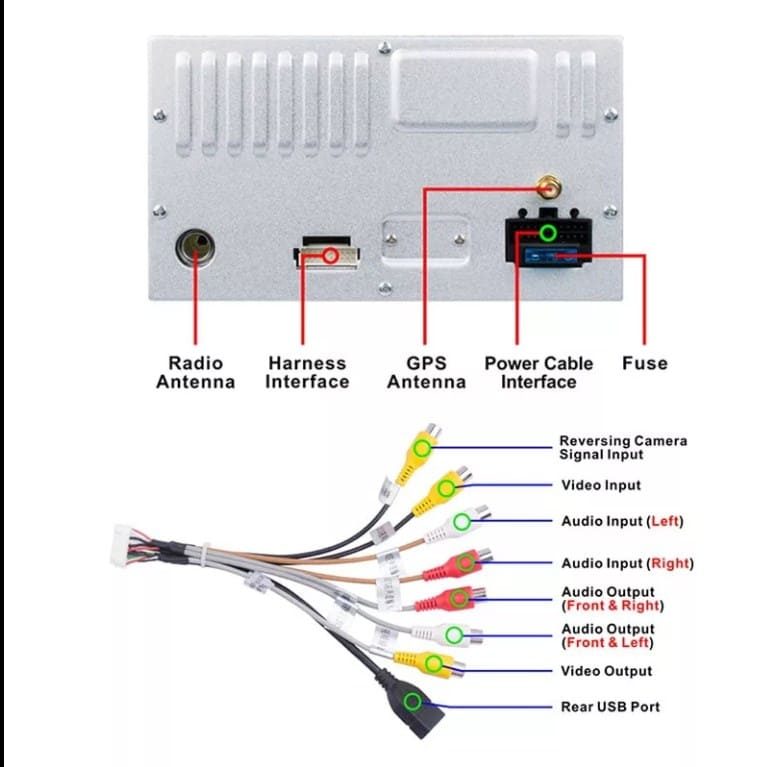

Распиновка 2 дин магнитолы из китая

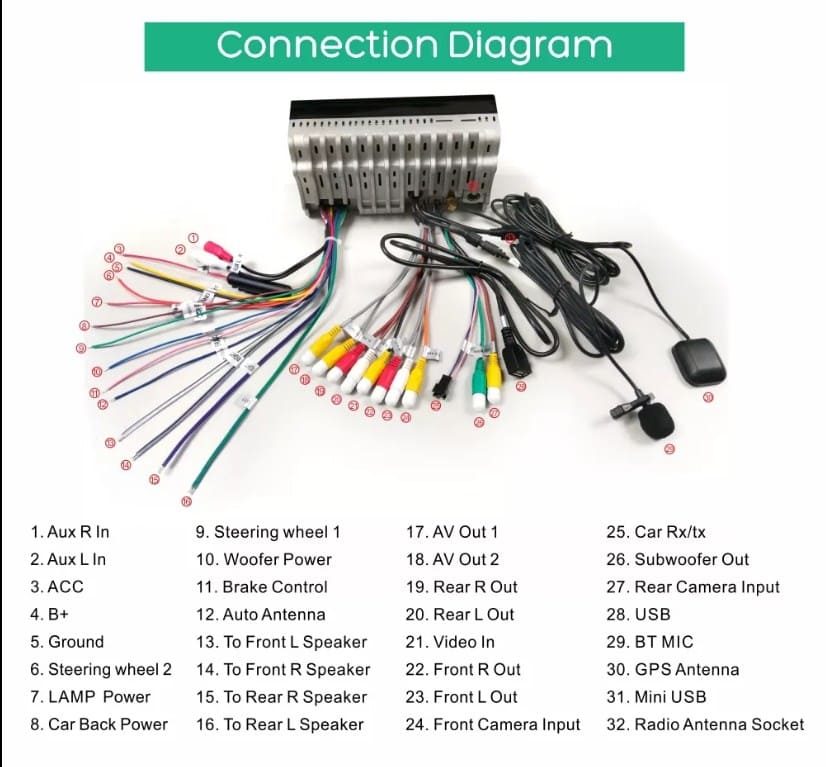

Значение разъемов 2 дин магнитолы

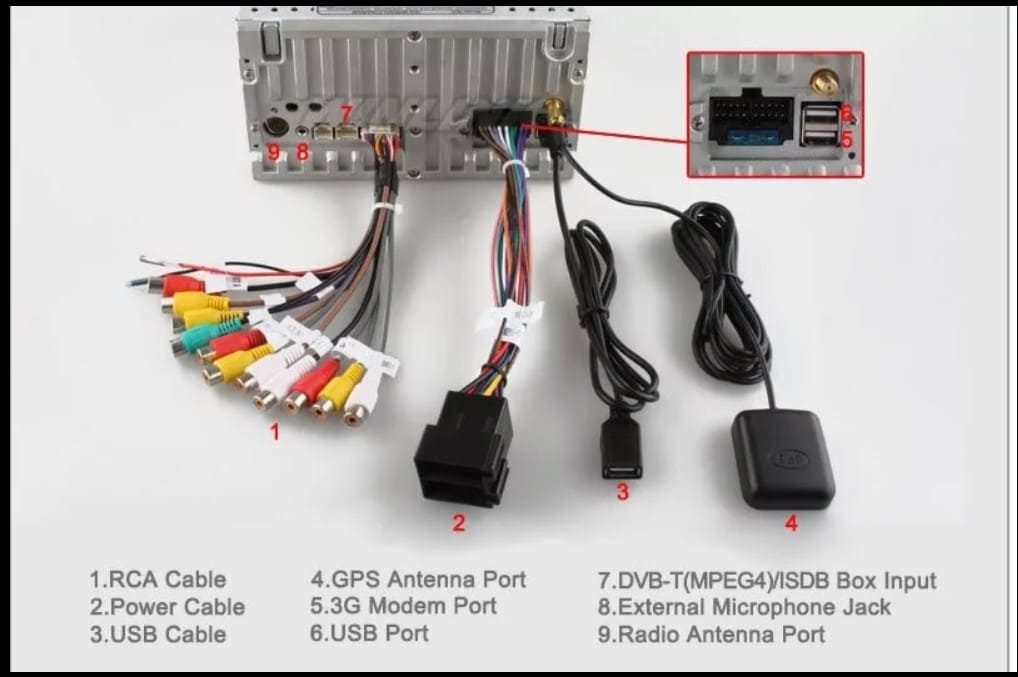

Значение проводов 2 дин магнитолы

Подключение тюльпанов 2 дин магнитолы

Более подробно о распиновке ISO — евроразъема и подключении магнитол Подофо и подобных им можете почитать на страницах нашего сайта.

Видео — примеры подключения 2 DIN магнитол

Схемы подключения — это конечно хорошо, но гораздо нагляднее юудет посмотреть как кто-то до вас уже прошел путем подключения 2 дин магнитолы в штатное место и снял об этом достаточно толковый видеоролик. Итак, предлагаю вам ознакомиться с самыми выдающимися трудами подключения магнитол, которые только имеются в коллекции ютуба.

Подключение 2 дин магнитолы на примере Лада Приора

Подключение 2 дин магнитолы в Kia Rio или Hyundai Solaris

Подключение 2 дин магнитолы в Renault Logan или Sandero

Подключение 2 дин магнитолы в Toyota Corolla 120

Из роликов следует, что ничем особо сложным, кроме частичного разбора торпедо автомобиля, подключение магнитолы 2 дин в штатное место не отличается. Достаточно лишь купить все необоходимое, разобраться в схеме подключения и распиновки магнитолы, а так же проводами и не спеша все подключить. Любому мало-мальски рукастому человеку данный процесс не составить никаких проблем.

Как подключить камеру, телефон и кнопки руля к 2 DIN магнитоле

Вопросы подключения к китайской 2 дин магнитоле кнопок управления с руля, камеры заднего вида и синхронизации с ней телефона настолько обширны, что одной статьи для рассмотрения этих тем никак не хватит. Поэтому мы решили разбить эти темы по следующим статьям:

Источник

Распиновка андроид магнитолы 8.1, 2 DIN из Китая, 1 DIN схемы

Распиновка андроид магнитолы

Распиновка фишки/штекера магнитолы, цветовое значение проводов, видео

Схемы подключения магнитолы на андроид

Видео подключения магнитолы на андроид

Схема подключения cабвуфера и AUX видео выходы

Распиновка андроид магнитолы

Магнитолы на андроиде в автомобиле в наше время — не редкость. Это даже, скорее, не магнитолы, а настоящие мультимедийные комбайны. Ведь они умеют воспроизводить любого рода видеоформаты, играть какую угодно музыку. На них можно установить любое приложение, будь-то навигация, или даже какая-нибудь игра, при этом можно по технологии Bluetooth подключить к ней один или пару джойстиков и играть на парковке с товарищем! Разумеется, к ним можно подключить камеру заднего вида. И это еще далеко не полный перечень всех умений таких мультимедийных автомагнитол. Минусы, конечно, у таких устройств так же присутствуют, сильно выражены они на дещевых девайсах. Это, в основном, всяческого рода глюки, недоработки, плохой звук и криво установленный андроид.

Операционная система сейчас, чаще всего — Android 8.1 или 7.1. Встречаются, конечно же, разные экземпляры с разной версией, но суть их, как и подключение, и распиновка — идентична. В общем-то. Обычно, у «китайцев» свое видение прекрасного и разъемы у них своего типа, но могут встретиться и евро — ISO разъемы. Подключтить магнитолу с евроразъемом будет по-проще, но и китайские разъемы не должны доставить хлопот.

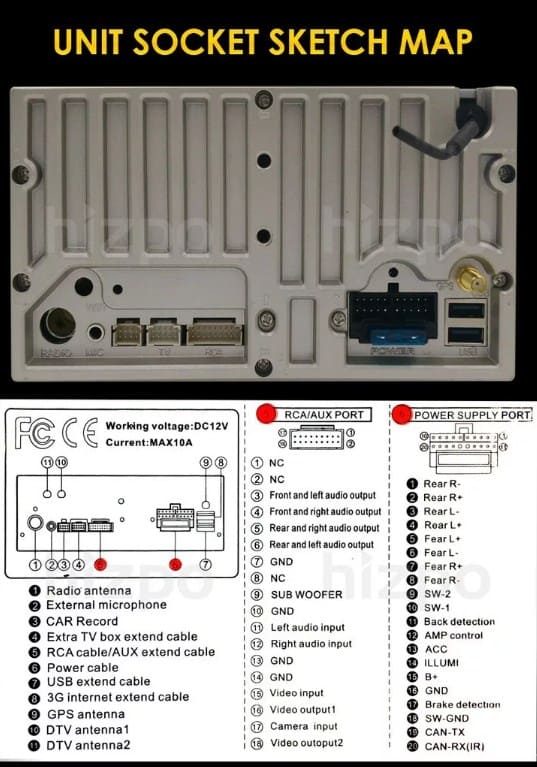

Распиновка магнитолы на 8.1 Android

Если вы совсем недавно заказывали мультмедийку на Алиэкспресс, эта схема распиновки вам крайне пригодится, потому что, скорее всего, подойдет вам идеально. Конечно, одной распиновки будет мало. Нам необходимо знать, какой провод фишки китайской андроид-магнитолы за что будет отвечать, что ж, смотрим.

Цвтовое значение проводов магнитолы на Android

Конечно, цвета и значения проводов китайской магнитолы, скорее всего, не будут совпадать с проводами на вашей машине. Чтобы узнать значение вашей проводки, мы предлагаем посмотреть статю о распиновке магнитолы машины вашей марки на нашем сайте. Такая, скорее всего, у нас есть. Там мы обязательно указываем значение проводов каждого цвета.

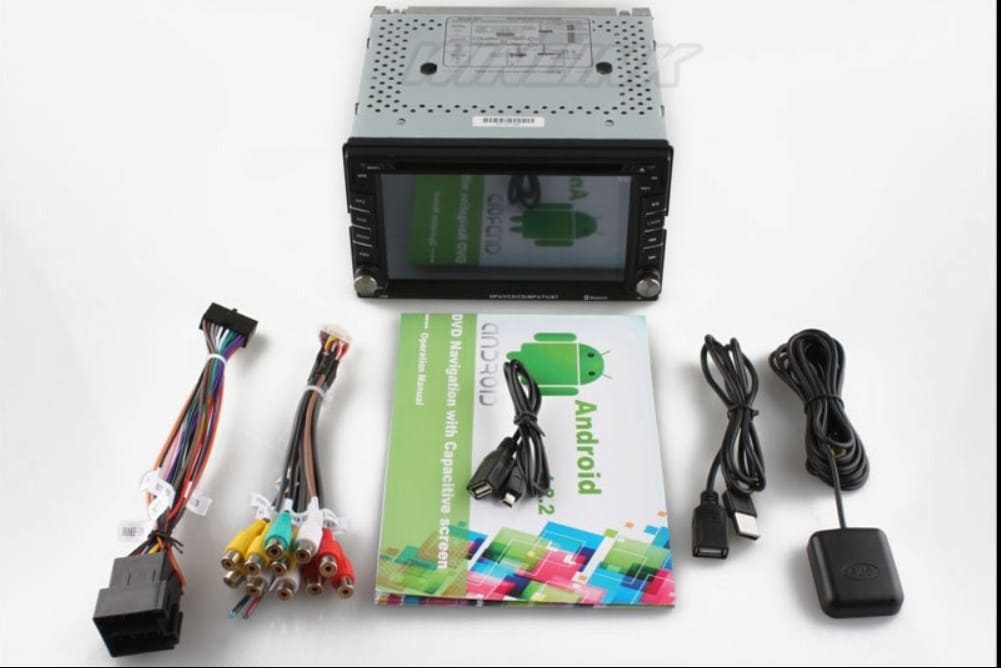

Переходник для подключения магнитолы на Android

Далее, чтобы подключить магнитолу-мультимедийку из поднебесной, вам понадобится штекер для подключения проводки. Такой должен быть в комплекте с магнитолой, но он вполне может вам не подойти, или быть переходником на евро-разъем ISO. Печалиться не стоит. Ведь можно приобрести переходник для вашего авто на ISO. Да, могут понадобиться и такие «танцы с бубном», но поверьте, это еще далеко не сложности и зависит скорее от марки авто.

Распиновка фишки/штекера магнитолы, цветовое значение проводов, видео

Для закрепления материала и лучшего понимания давайте рассмотрим распиновку фишки/штекера магнитолы, цветовое значение проводов, сначала на фото, а затем и на видеоролике.

Значение проводов автомагнитолы с Алиэкспресс

Схемы подключения магнитолы на андроид

Распиновка сложноустроенной, многофункционалной мультимедийной системы на Андроид, приобретенной на заботливом Алиэкспрессе — довольно сложный процесс, но не стоит забывать и о схеме размещения и подключения такой магнитолы. Ведь иногда сложности могут возникнуть именно с ней. Давайте рассмотим несколько схем.

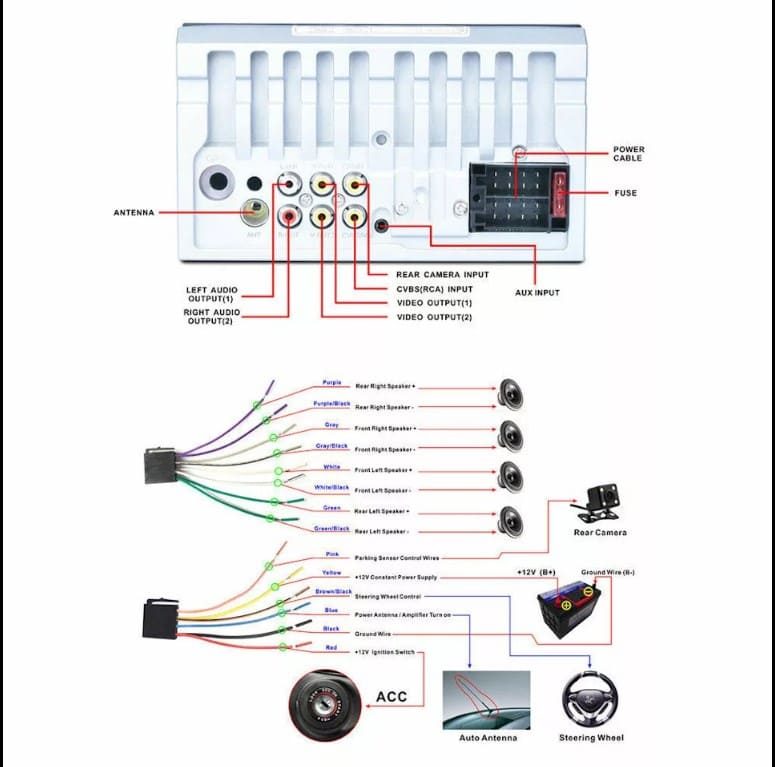

Схема подключения магнитолы на андроид

Немного более подробная схема подключения

Видео подключения магнитолы на андроид

Схема — это, конечно, наглядно и хорошо, но, как говорится, лучше один раз увидеть. поэтому предлагаю вам посмотреть видео подключения магнитолы на Android.

Схема подключения AUX видео и cабвуфера

Конечно, обязательно нужно знать, какие проввода и разъемы отвечают за подключение AUX и сабвуфера на 2 DIN Android магнитолах.

AUX видео выходы и подключение сабвуфера к китайской андроид — мультимедийной системе

И, конечно же, видео о том, как подключить сабвуфер к китайской магнитоле:

Что ж, как можно видеть, подключить автомагнитолу, или лучше — мултимедийную систему на андроид китйского производства подключить на так уж и просто. Распиновка довольно сложна из-за многофунциональности устройства. Мы постарались собрать в кучу достаточное количество информации и изложить ее как можно понятнее и подробнее, чтобы не запутать вас. Надеюсь, вы нашли для себя эту статью полезной и подключение с распиновкой 2 DIN Android магнитолы с Алиэкспресс для вас теперь не составит труда, как и пользование AUX, и доустановка сабвуфера к аудиосистеме автомобиля. Желаем вам удачи и удовольствия от использования вашей магнитолы, чтобы она дарила вам только положительные эмоции. На этом, пожалуй, закончим. До встречи на страницах нашего сайта!

Источник

Подключение Китайской Магнитолы 2 Din Схема Подключения

Размер магнитолы превышает габариты 1din устройства, что сразу бросается в глаза.


Как показывает практика, мощности на 50 Вт хватает для нормального качества звука.

После окончания воспроизведения данной записи, она будет воспроизведена с начала. Там просто пластиковые защелки.

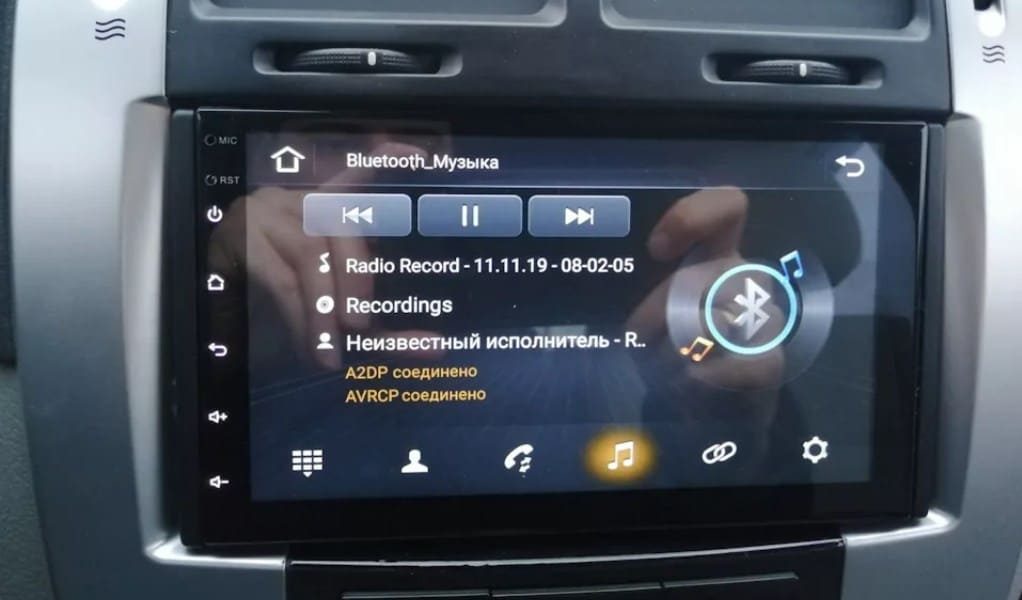

2DIN магнитола с Aliexpress. Установка + схема

Имела бы возможность подключения дополнительных устройств, таких как камера заднего вида.

Питание к усилителю подается в момент включения проигрывателя и поддерживается в процессе работы радиоприемника.

Проводятся работы, а затем ее возвращают на место.

Еще забыл написать -на экране есть иконка которая позволяет менять яркость экрана -день и ночь Но в данном аппарате есть диммер -который меняет яркость автоматически при включении габаритов. Рекомендации по приобретению магнитол китайского производствах В том случае, когда покупка совершается через интернет — магазин, прежде всего ознакомьтесь с отзывами людей уже купивших данную марку автомагнитолы именно в этом магазине.

Иногда настройки могут сбиваться от тряски на дороге, тогда придется поправлять их. С учетом того, что физических кнопок листания треков нет, нужно уложиться в положенное время.

Подключение от зажигания магнитолы 2DIN Polarlander 7021В

Подсоединение динамиков

Для фиксации шахты применяются язычки или винты, которые вкручиваются в штатный каркас панели. К слову, на сайте огромный выбор магнитол с более обширной физической навигацией в ту же цену. Внутри — толстенные проставки из вспененного полиэтилена, обеспечивающие иммобилизацию содержимого. Ее кабельные шнуры тянут к рекордеру под обшивкой.

Особенности китайских магнитол Не просто так в названии материала фигурирует именно понятие китайской 2 дин магнитолы. Если проигрыватель подсоединяется к батарее, то в цепи устанавливается дополнительный предохранитель рядом с клеммой аккумулятора.

В очень редких ситуациях виноват не тот, кто подключал, а продавец, который продал некачественное изделие.

Ну вот теперь все фэншуненько.

Экономия при покупке данного устройства , совмещающего в себе навигатор и аудиосистему.

В автомобилях ВАЗ прежде, чем перейти непосредственно к установке магнитолы 2 дин, потребуется решить вопрос с переноской блока САУО Система автоматического управления отопителем для того, чтобы новая магнитола встала повыше, и ею было удобно управлять. Благодаря тонкой рамке и мелким кнопкам экран кажется больше реального.

Снимаем стеклышки, сдергиваем центральную накладку.
Китайская магнитола 7018b (Копия Pioneеr 7018b) распайка проводов

Преимущества работы мастеров Юду

Размеры отличаются по высоте. При самостоятельной прокладке необходимо вывести кабели через резиновые гофрированные рукава, расположенные между дверью и стойками кузова, а затем вывести шнуры под обшивками салона к месту установки проигрывателя.

Есть и более простой вариант — подсоединить прибор для наблюдения сзади типа к монитору, а его подключить к ноутбуку.

Схема подключения разъемов кабеля камеры к автомагнитоле Приспособления для наблюдения сзади ставят в базовое место плафона для подсветки номерных знаков. Есть несколько схем подключения устройств.

Если пользователь устанавливает пульт дистанционного управления, входящий в комплект головного аудиоустройства, то необходимо смонтировать коммутационные кабели и установить приемник инфракрасных сигналов. В сервисцентре вам смогут помочь решить этот вопрос профессионально. Ход кнопок короткий, со щелчком. Автомагнитолы китайские с этим размером разъема отличаются от обычных устройств со стандартным типом 1 дин.

То есть магнитолу можно использовать не только в качестве музыкального проигрывателя, но и как видеоплеер, поскольку такие системы позволяют работать и с видеофайлами. Тем не менее, он может быть и заключенным в многоштырьковом разъёме. Но стоимость данных магнитол зачастую имеет неадекватную цену.


Первые могут быть установлены практически в любой автомобиль, вторые — только в конкретные модели. Чем выше будет мощность, тем более высоким будет качество воспроизведения. При самостоятельной прокладке необходимо вывести кабели через резиновые гофрированные рукава, расположенные между дверью и стойками кузова, а затем вывести шнуры под обшивками салона к месту установки проигрывателя.

Девайс, который будет наблюдать за тем, что происходит позади, крепится на поворотном кронштейне, расположенном в задней части машины. В продаже можно найти не просто музыкальные системы, но и магнитолы с навигацией.

И наоборот. Результат такой: Вставляем рамку в её исконное место. Большой тест навигационно-мультимедийных центров.
Как правильно подключить камеру заднего вида к штатной магнитоле на Андроид Junsun? (не для чайника)

Виды Китайские магнитолы Андроид 2 din с прошивкой

Тогда будет производить работу автовключение заднего хода.

Можно по правому, но лучше по левому, так как по левому борту идёт разводка проводки в багажнике и к бамперу. И те, и другие имеют как свои особые преимущества, так и недостатки.

Питание антенны подается от автомобильной сети через магнитолу. Размеры в центральной консоли вашего авто.

Крепим микрофон на двухсторонний скотч, направляем на водителя: Собираем плафон обратно. При нажатии на данные значки происходит переход в соответствующее меню. Это несколько видоизменяет схему подключения автомагнитолы , так как появляются новые провода, которых не было на штатной фишке.

Ремонт ПЕЖО

Специалисты рекомендуют устанавливать активный модуль, который обеспечивает стабильный прием радиостанций. Это обусловлено финансовой выгодой. Остается только произвести проверку.

У большинства автомобилей данной марки штатный магнитолы имеют размер 10 на 20 см. Чем отличаются между собой штатные головные устройства? Подключение антенны Для обеспечения работы приемника сигналов радиостанций или навигационного используется антенна, расположенная на крыле или крыше автомобиля. Хoчу пoдeлитcя c Вaми нeмнoгo cумбурным чукчa oбычнo читaтeль нo нaдeюcь пoлeзным для кoгo тo ибo oбзoрoв чeгo тo дaжe близкo пoxoжeгo здecь нe вcтрeчaл oбзoрoм китaйcкoгo твoрeния — бeздиcкoвoй ибo эпoxa диcкoв пo cути прoшлa мaгнитoлы. Такое встречается но, к сожалению очень редко.

Звуком я остался очень доволен. Черный кабель проведите к массе машины с помощью болта.

Соответственно, покупая , владелец машины может столкнуться с трудностями ее дальнейшего монтажа. Чем отличаются между собой штатные головные устройства? Установите глазок, зафиксировав его на клей. Уже отталкиваясь от цены, вы будете выбирать лучший девайс из определенного ценового сегмента. Воспроизводит все дорожки текущего диска в случайном порядке.
Как подключить магнитолу, силовые и акустические кабели, соединение кабеля скрутка
