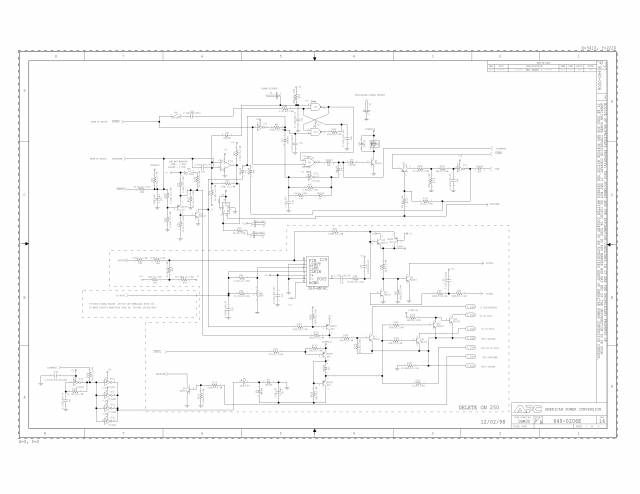

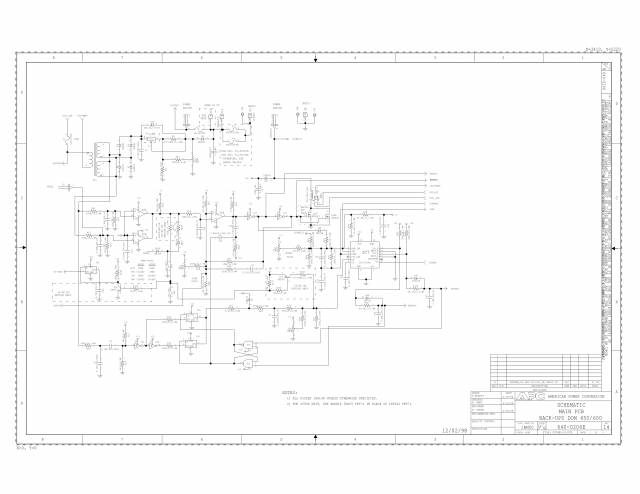

СХЕМА BACK UPS

Источник бесперебойного питания, или как в простонародье его называют ЮПС (BACK UPS) — это по сути повышающий преобразователь и зарядное устройство в одном корпусе. Устройство очень полезное, особенно для владельцев ПК. Устройство может автономно питать компьютер, если по каким-то причинам внезапно выключили электричество. К сожалению, встроенный аккумулятор не позволяет питать компьютер в течении долгого времени, поскольку его емкость ограничена 7-ю амперами (в некоторых мощных моделях стоит АКБ до 15-20А). Перейдем к самому аккумулятору.

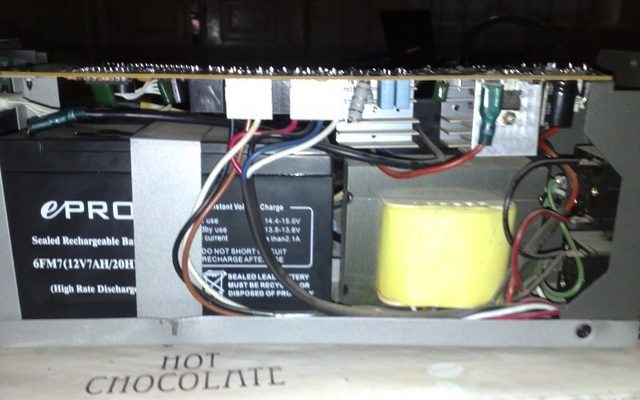

В источниках бесперебойного напряжения используется закрытый гелиевый или кислотный аккумулятор. Встроенный аккумулятор рассчитан обычно на емкость от 7 до 8 Ампер/час, напряжение — 12 вольт. Аккумулятор полностью герметичен, это позволяет использовать устройство в любом состоянии. Помимо аккумулятора, внутри можно разглядеть громадный трансформатор, в данном случае на 400-500 ватт. Трансформатор работает в двух режимах —

1) как повышающий трансформатор для преобразователя напряжения.

2) как понижающий сетевой трансформатор для зарядки встроенного аккумулятора.

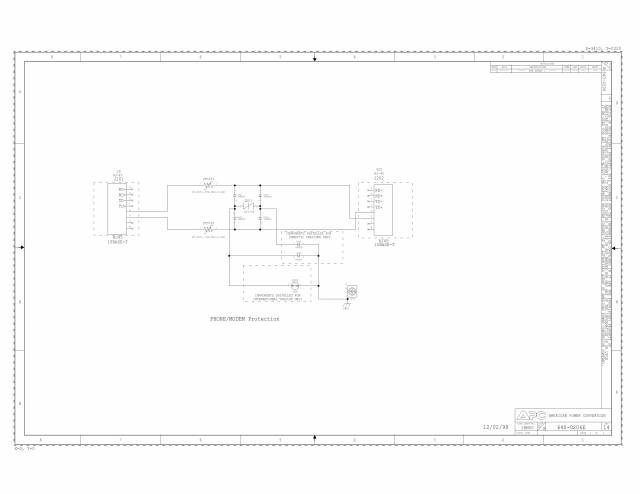

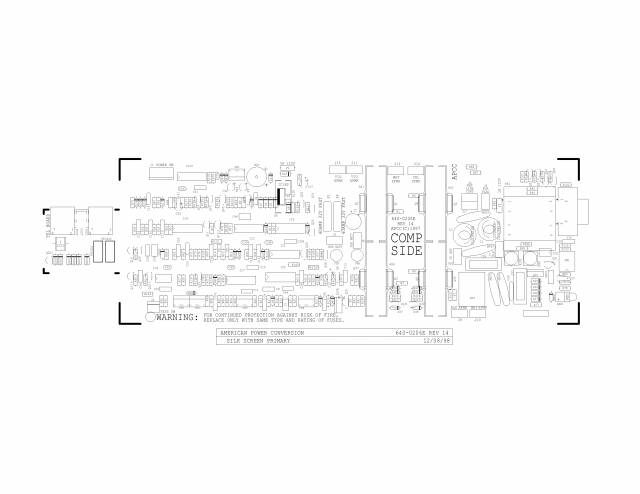

При работе в обычном режиме нагрузка питается отфильтрованным напряжением сети. Для подавления электромагнитных и помех во входных цепях используются фильтры. Если входное напряжение становится ниже или выше установленной величины или вообще исчезает, то включается инвертор, который в нормальном режиме находится в отключенном состоянии. Преобразуя постоянное напряжение батарей в переменное, инвертор осуществляет питание нагрузки от батарей. BACK UPS класса Off-line неэкономично работают в электросетях с частыми и значительными отклонениями напряжения от номинальной величины, поскольку частый переход на работу от батарей уменьшает срок службы последних. Мощность выпускаемых производителями Back-UPS находится в диапазоне 250-1200 ВА. Схема источника бесперебойного напряжения BACK UPS достаточно сложна. В архиве вы можете скачать большой сборник принципиальных схем, а ниже приведены несколько уменьшенных копий — клик для увеличения.

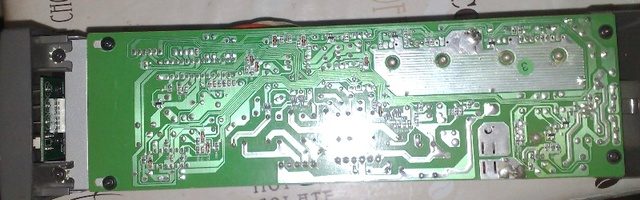

Тут можно встретить специальный контроллер, который отвечает за правильную работу устройства. Контроллер активирует реле, когда сетевое напряжение отсутствует и если бесперебойник включен, то он будет работать как преобразователь напряжения. Если напряжение в сети снова появляется, то контролер отключает преобразователь и устройство превращается в зарядное устройство. Емкость встроенного аккумулятора может хватать до 10 — 30 минут, если, разумеется, устройство питает компьютер. Подробнее почитать про работу и назначение узлов бесперебойника можно почитать в этой книге.

BACK UPS может быть использован в качестве резервного источника питания, вообще рекомендуется иметь каждому дому по бесперебойнику. Если бесперебойный ИП предназначен для бытовых потребностей, то желательно выпаять с платы сигнализатор, он напоминает, что устройство работает как преобразователь, напоминание писком он делает в каждые 5 секунд, а это надоедает. На выходе преобразователя чистые 210-240 вольт 50 герц, но что касается формы импульсов, там явно не чистый синус. BACK UPS может питать любую бытовую технику, в том числе и активную, разумеется, если мощность устройства позволит этого.

Originally posted 2019-04-02 07:33:13. Republished by Blog Post Promoter

Источник

ИБП APC Back-UPS RS 1100 (BR1100CI-RS)

Источник бесперебойного питания интерактивного типа, 1100 вольт-ампер, 660 ватт. Приобретен за 3500 руб.

Данный бесперебойник был приобретен на замену Ippon Back Power Pro 700, который, проработав несколько лет (честно говоря уже и не помню точно, сколько именно), перестал срабатывать на отключение электричества, тупо «гасив» компьютер.

  • Максимальная выходная мощность: 660 Ватт / 1100 ВА
  • Номинальное выходное напряжение: 230V
  • Номинальное входное напряжение: 230V
  • Входная частота: 47 — 63 Hz
  • Диапазон входного напряжения при работе от сети: 175 — 295В
  • Диапазон регулировки входного напряжения при работе от сети: 160 — 286В
  • Тип батареи: необслуживаемая герметичная свинцово-кислотная батарея с загущенным электролитом, защита от утечек
  • Типовое время перезарядки: 24 часа
  • Типовая продолжительность работы в автономном режиме под половинной нагрузкой (330 Ватт): 15.2 Минуты
  • Типовая продолжительность работы в автономном режиме под полной нагрузкой (660 Ватт): 5.2 Минуты
  • Панель управления: светодиодный дисплей с индикаторами On Line и Replace Battery (необходимости замены батарей)
  • Звуковой сигнал: сигнал перехода в режим работы от аккумуляторов, особый сигнал исчерпания заряда батарей, возможность задания задержек
  • Масса нетто: 12.50 КГ
  • Масса брутто: 13.50 КГ
  • Размеры: 222/132/356 мм

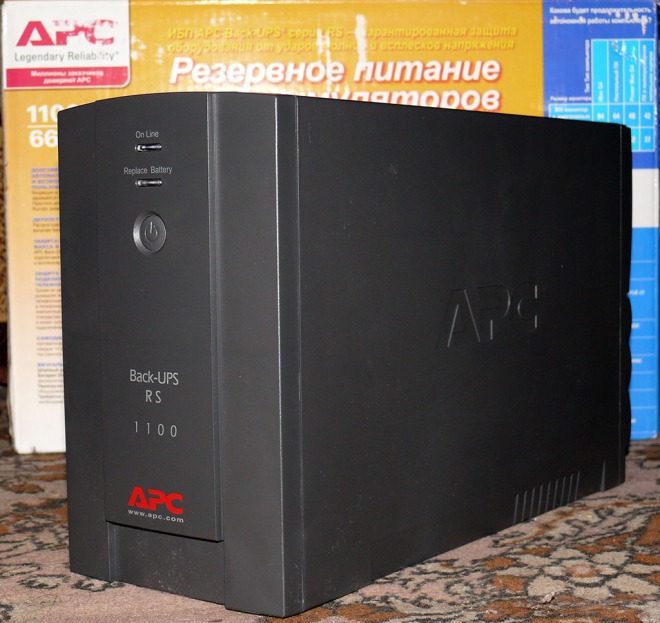

В общем такую вот мощную, но здоровую и тяжелую бандуру я приобрел. Мощность, конечно, избыточная — блок питания компьютера на 450 ватт рассчитан, да 42 ватта монитор. Ну ничего, запас карман не тянет (зато этот самый карман полегчал на 3500 рубликов ). Источник бесперебойного питания, судя по многочисленным сайтам, в том числе официальному, относится к интерактивному типу (который, если вкратце, обеспечивает более быстрое срабатывание и более качественную характеристику выходного напряжения по сравнению с резервным типом), но при этом на коробке красуется надпись «резервное питание от аккумулятора». Такая вот путаница, а как проверить-то и непонятно, какого же все-таки типа данная модель на самом деле.

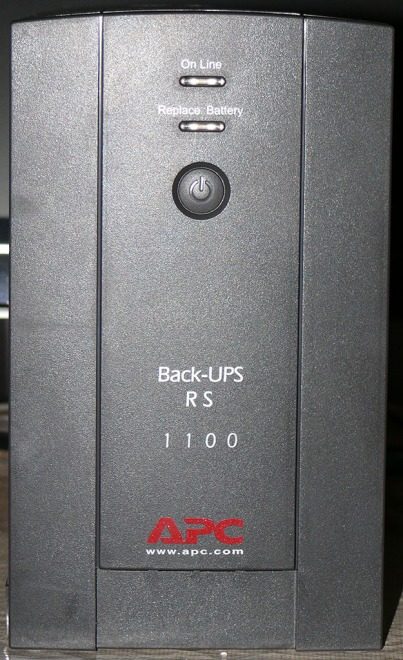

Итак, на передней панели расположена кнопка включения и два индикатора — основной (On Line) и индикатор необходимости замены батарей. К счастью, последний пока не загорался, а вот On Line постоянно горит, если прибор работает от сети, и мигает, если от батареи.

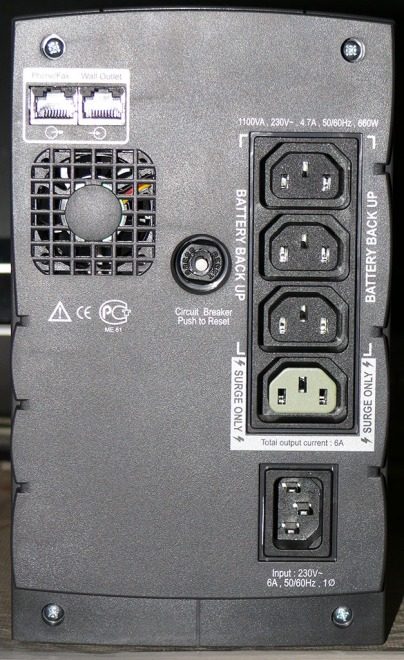

Задняя панель гораздо интереснее: здесь расположены розетки (входная, три выходных с питанием от батарей и одна выходная без резервного питания, но с защитой от помех и т.п., она помечена белым цветом), предохранитель, входной и выходной разъем телефонной линии и даже вентилятор.

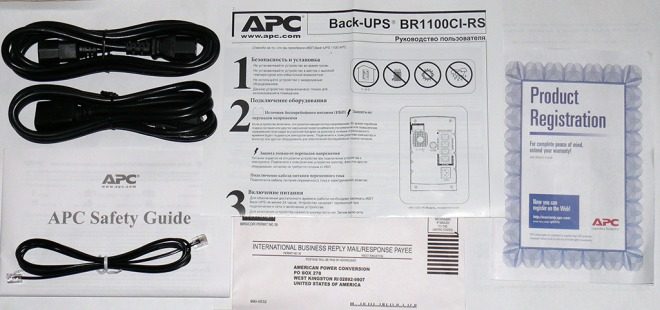

Комплект поставки очень скудный — входной и выходной электрические кабели, телефонный кабель, руководство пользователя (в том числе на русском), инструкция по технике безопасности (safety guide) и регистрационная карта с конвертом (да уж, лучше бы вместо конверта еще один хотя бы кабель положили, а то даже в Иппоне было два выходных кабеля, насколько я помню).

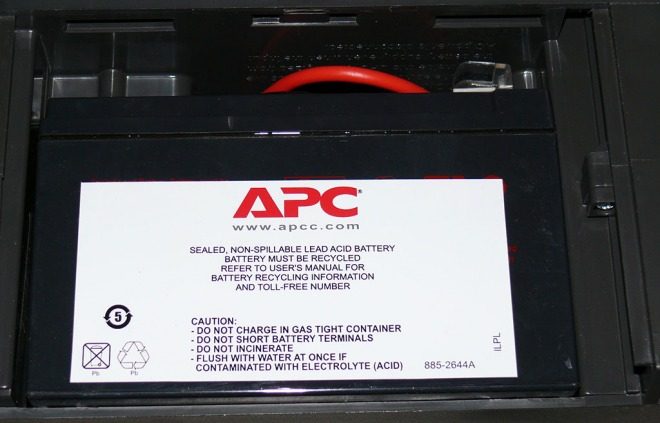

Батарея в данной UPS заменяется, и это хорошо. Необходимо только учитывать, что устройство поставляется с отключенной батареей, поэтому ее необходимо сначала подключить. Внимание! У меня в момент соприкосновения контактов искрило! Так что будьте осторожны, а лучше всего работайте в резиновых перчатках.

Для включения и выключения кнопку необходимо подержать примерно секунду. При каждом включении происходит самотестирование, я советую включать компьютер после окончания самотестирования. Что же касается времени автономной работы, то мой компьютер проработал где-то около получаса до того момента, когда источник стал сигнализировать о низком уровне заряда, в том числе я прогнал тест CrystalMark, погонял встроенный бенчмарк WinRAR, а потом еще и поиск вирусов Касперским добавил. В общем проработал даже дольше, чем я думал.

А в заключение — большущая ложка дегтя. Данная модель никак не контролируется компьютером — никаких интерфейсов для этого не предусмотрено. Иппон подключался к компьютеру, и с помощью соответствующего ПО (которое хоть и было крайне тяжелым и неповоротливым, так как было сделано на Java) можно было, в частности, следить за нагрузкой, а также это самое ПО могло корректно выключить компьютер через определенное время после отключения электричества. В данном же случае на это рассчитывать не приходится, поэтому оставлять компьютер включенным без присмотра (на ночь, например) практически так же рискованно, как если бы бесперебойника не было вовсе.

Достоинства:

  • высокая мощность (как следствие — длительное время автономной работы);
  • наличие дополнительной розетки с защитой от всплесков напряжения;
  • простая замена батареи.
  • отсутствие связи с компьютером;
  • минималистичный комплект поставки;
  • завышенная цена (на мой взгляд).

В общем продуктом я, честно говоря, не вполне доволен, поэтому рекомендовать к покупке эту модель я бы, прямо скажем, не стал, несмотря на длительное время автономной работы.

Вопросы, ответы и комментарии со старого сайта

Вопрос (Алексей): купил я недавно такой ИБП и сильно разочаровался, сколько не заряжается от сети, а комп 1с. держит (блок питания компьютера на 550 ватт и жк монитор «19»), даже не знаю, может аккумулятор бракованный всучили? Вот такая грусная история!

Ответ: да, история действительно грустная, но, как мне кажется, дело не в аккумуляторе, а в переключателе источника питания (от сети или от батареи) внутри бесперебойника. Попробуйте поменять на другой ИБП.

Сергей: Алексей — скорее у Вас попался брак. Так-то ИБП очень даже! Дмитрий — благодарю за подробный обзор.

Вопрос (Кост): подскажите please, почему у меня световые индикаторы не работают вообще?! Может я что подключил не так.

Ответ: подключать там только аккумулятор надо — если бесперебойник по факту работает (как автономно, так и от сети), не издает необычных звуков, то значит просто с самими индикаторами что-то не то.

Вопрос (Кост): ага. Подключил комп через ибп, вроде работает. Решил проверить. Пошел в коридор, вырубил пробки, захошу в комнату — а там все погасло, не работает. как так.

Ответ: зачем же пробки вырубать?! Можно же «пилот» рубануть (если через него) или тупо вилку из розетки вытащить!
Ну что ж, думаю эксперимент надо разок-другой для очистки совести повторить. А лучше — «на холодную» стартануть (т.е. включить комп без подачи напряжения на UPS, правда, это сработает, если аккумулятор уже успел зарядиться).
Кстати, после того, как все вырубилось, он пищал? Если да, то он не успел переключиться (бывает иногда такое, к сожалению )

Кост: спасибо за ответ. Но к сожалению мне впарили брак. (брал в «старт») Возьму что нибудь попроще

Ответ: понятно. Что-то «везучая» эта «упса» в плане брака.

Вопрос (tarster2007): народ подскажите, можно ли батарею помощнее поставить в даный ИБП или без калибровки ИБП не обойтись?

Ответ: да куда уж мощнее. Хотя за счет того, что батарея сменная, теоретически можно. А что есть калибровка ИБП?

tarster2007: на некоторых ИБП существует калибровка, т.е. ИБП привязан только к своему по мощности аккумулятору!

Ответ: а, понятно. Вопрос интересный. В инструкции, с одной стороны, написано в общих чертах (12 вольт, 28 ватт), а вот на официальном сайте указан только один тип батареи для замены (APCRBC113).

igor: а у меня претензий нет, работает как положено. Лишь бы электроника ИБП корректно обращалась с батареей, чтобы она дольше послужила. СОМ1 для меня минус, а для кого-то и плюс — поставил, подсоединил и забыл об ИБП. Считаю он этих денег стоит — покупал за 3999 руб. Раз в полгода включаю от батареи до полного разряда, когда часто пищит.

Вопрос (Максим): добрый день! Подскажите, что происходит с ИБП. При перепаде напряжения комп вырубается и упс пищит не умолкая. При этом рядом стоит комп без ИБП и он продолжает работать. Это повторялось уже несколько раз. ИБП APC Back-UPS 1100

Ответ: возможно, дело в блоке питания компьютера. Если в нем APFC (активный выпрямитель, грубо говоря — а таким выпрямителем как правило оснащены блоки питания мощностью от 400 ватт или даже от 350), то такие блоки питания как раз могут кратковременно создавать очень большую нагрузку на ИБП, в результате чего в ИБП срабатывает защита, а компьютер выключается.

Вопрос (Максим): блок питания вот такой Chieftec APS-700C
Получается, что этот ИБП не подходит? А какой лучше тогда купить? Просто этот УПС остался от старого компа.

Ответ: определенно для 700-ваттного блока питания такая UPS не подходит, нужна мощнее раза в 1,5 где-то. Стоимость таких бесперебойников где-то тысяч 5-6, если не еще больше.
Вообще в идеальном варианте нужно брать такую UPS, что ее вольт-амперы равнялись 220 (вольт), умноженные на максимальный потребляемый ток по спецификации БП (например, 8 ампер).
Ну вот что-то такое, скажем:
http://www.pcm.ru/products/catalog/imperial/imp-1025ap/
На 1500 VA хотя бы.

Вопрос (Денис): помогите чем сможете, включаю в сеть апс без компа через секунды 4-5 начинает пищать без перебоя?

Ответ: а с компом рискнули попробовать? Вообще может аккумулятор «сдох».

Вопрос (Андрей): всем привет! У меня такая проблемка, бахнул свет в районе, БСП запищал, ну я комп выключил и всё! Свет дали, включаю БСП, он загорается зеленым, потом с периодичностью в 3 секунды горит оранжевым, потом снова зеленым и так по очереди! В это время идет писк 2 раза в момент, когда загорается оранжевый. В чем проблема? И просто ради любопытства. Можно ли заряжать аккумулятор с помощью простого зарядного устройства для машинных аккумуляторов?

Ответ: речь идет о рассматриваемом в статье бесперебойнике или каком-то другом? Но в любом случае ни о чем хорошем подобная «иллюминация» не говорит.
Зарядить автомобильной зарядкой аккумулятор от ИБП очень. ОЧЕНЬ теоретически возможно, если он, соответственно, заменяемый «штатно» (как в этом ИБП) и на 12 вольт. Остается еще вопрос, каким током (А) заряжать. В общем лучше не надо

Категория: Обзоры оборудования | Опубликовано 18.10.2008 | Редакция от 27.11.2016
