Асинхронный генератор

Все известные виды генераторных устройств по особенностям своей работы делятся на синхронные и асинхронные машины, причем наибольшее распространение получила именно последняя разновидность. Их конструкция и принцип действия аналогичны асинхронным двигателям, но преобразование энергии в генераторе происходит в обратном направлении (из механической в электрический её вид). С тем, как выглядит асинхронный генератор в натуре, можно ознакомиться на рисунке ниже.

Подобно двигателям асинхронного типа, включённым в реверсном режиме (на торможение), при генерации энергии наблюдается примерно тот же эффект, приводящий к её частичному рассеиванию в виде тепла. Из этого следует, что КПД такого устройства сравнительно невелико.

Принцип работы

Хорошо усвоить принцип работы асинхронного механизма поможет предварительное ознакомление с основами функционирования генераторных машин синхронного типа. Дело в том, что синхронные и асинхронные генераторы по своему устройству и способу действия очень схожи и отличаются лишь небольшими деталями (конструкцией вращающегося ротора, в частности).

В механизмах первого класса используется ротор с размещёнными на нем постоянными магнитами. При его вращении от механического привода магнитные элементы наводят в статоре меняющееся по величине и направлению э/м поле, обеспечивающее протекание переменного тока в подключённой к его зажимам нагрузке. При этом сам ротор вращается без рассогласования с создаваемой им в катушках ЭДС (синфазно с ней).

В отличие от синхронных машин, асинхронный генератор характеризуется наличием небольшого отставания вращения роторного элемента устройства по отношению к наводимому в статоре электромагнитному полю. Последнее как бы тормозит его движение, что принято называть «эффектом скольжения».

Обратите внимание! Указанное явление объясняется особенностью конструкции ротора АГ, изготавливаемого в виде короткозамкнутой цельной решётки (так называемого «беличьего колеса»). Её внешний вид приводится на фото ниже.

При вращении приводного вала под воздействием внешнего механического импульса (от двигателя внутреннего сгорания, например) за счёт остаточного магнетизма статора в решётке такого ротора наводится собственная ЭДС. Вследствие этого оба поля (и подвижное, и неподвижное) начинают взаимодействовать друг с другом в динамическом режиме.

Поскольку поле в обмотках ротора наводится с задержкой относительно неподвижного статора генератора, он несколько отстаёт от наводимого в ней э/м поля (то есть вращается асинхронно).

Возможность управления

Ещё одной особенностью синхронного генератора (как, впрочем, и асинхронного) является то, что частота и амплитуда наводимой на зажимах статора ЭДС существенно зависит от скорости вращения ротора.

Важно! С изменением подключённой к генератору активной нагрузки пропорционально ей меняется и частота вращения вала генератора, что приводит к изменению характеристик создаваемой в статоре ЭДС.

Указанный недостаток вынуждает устанавливать в устройствах синхронного и асинхронного типа электронный регулятор напряжения и частоты, обеспечивающий поддержание этих параметров на должном уровне (схема регулятора приводится ниже).

Поскольку асинхронный генератор работает по принципу рассогласованного вращения полей подвижной и неподвижной части, обеспечить регулирование выходных параметров внутри системы не удаётся. Это объясняется невозможностью организовать мгновенную обратную связь по напряжению путём подачи части выходного сигнала со статора на ротор (в АГ могут применяться лишь внешние стабилизаторы напряжения).

В этом заключается ещё одно отличие асинхронных агрегатов от их синхронных аналогов, которые по всем остальным характеристикам очень схожи с первыми.

Преимущества и области применения

К числу достоинств асинхронных генераторов относят следующие их свойства:

  • АГ устойчивы к перегрузкам и КЗ, а также имеют сравнительно простую конструкцию (этим они отличаются от более сложных в исполнении синхронных машин);
  • Показатель нелинейных искажений синусоиды у них не превышает 2-х процентов (сравните 15 % у их синхронных аналогов);
  • Благодаря низкому значению клирфактора, асинхронные устройства гарантируют высокую устойчивость работы подключённых к ним БИП и ТВ приёмников;
  • При электропитании сварочного оборудования они обеспечивают существенное улучшение качества сварки;
  • Для стабилизации выходного напряжения в них могут применяться внешние устройства автоматического регулирования;
  • Роторы АГ при вращении выделяют ограниченное количество тепла, для компенсации которого не требуется мощных вентиляторных устройств.

Последнее свойство позволяет надёжно герметизировать внутреннюю полость агрегата, то есть защитить её от проникновения пыли и грязи. Благодаря этому обстоятельству существенно расширяется сфера применения асинхронных машин, способных работать в условиях большой запыленности и повышенной влажности.

Возможность герметизации способствует тому, что электрогенераторы асинхронного типа имеют больший показатель по сроку службы и могут эксплуатироваться при пониженных температурах. Добавим к этому, что к каждой из фазных обмоток этих агрегатов допускается подключать нагрузки различной мощности.

Дополнительная информация. Допустимый показатель неравномерности фазных нагрузок (разница потребляемых ими токов) составляет для АГ порядка 70%, что невозможно реализовать при работе с синхронными агрегатами.

К легко устранимому в процессе эксплуатации недостатку следует отнести довольно «тяжелые» пусковые характеристики генератора, что удаётся исправить за счёт установки в них специальных стартовых усилителей (рисунок далее по тексту).

Указанные устройства обеспечивают возможность плавного вывода генератора в рабочий режим даже при значительных по величине пусковых токах.

Во всём остальном АГ обладают бесспорными преимуществами над синхронными машинами, некоторые различия с которыми были рассмотрены ранее. Благодаря этим достоинствам, они широко применяются в качестве источников электроэнергии в следующих хозяйственных областях:

  • Для энергоснабжения оборудования с реостатным или рекуперативным режимом торможения (подъёмные краны, транспортёры и тому подобное);
  • В промышленном оборудовании, не нуждающемся в компенсации паразитной реактивной мощности и к которому не предъявляют высоких требований по качеству поставляемой энергии;
  • В бытовых и полевых условиях, где требуются источники дешёвой электроэнергии с механическим приводом от дизельного двигателя;
  • В качестве мощного зарядного устройства, обеспечивающего подзарядку АКБ в автомастерских, например.

Помимо этого, они могут использоваться как источники электроснабжения, к которым подключаются сварочные агрегаты, а также для обеспечения бесперебойного питания особо важных объектов здравоохранения.

Виды асинхронных машин

Различные виды АГ могут отличаться по следующим рабочим характеристикам:

  • Типом вращающейся части генерирующего устройства – его ротора;
  • Количеством выходных или статорных обмоток в генераторе (числом рабочих фаз);
  • Схемой включения катушек трехфазного генератора – треугольником или звездой, а также способом их размещения и укладки на полюсах статора (фото ниже);

В соответствие с первым из этих признаков, все известные разновидности АГ оснащаются короткозамкнутым или фазным ротором. Первый из них изготавливается в виде цельной конструкции цилиндрической формы, состоящей из отдельных штырей с двумя замыкающими их кольцами (типа «беличье колесо»).

Фазный ротор, в отличие от своего короткозамкнутого аналога, имеет индуктивную обмотку из изолированного провода, обеспечивающую создание динамического электромагнитного поля. Из-за особенностей своей конструкции такой ротор имеет высокую стоимость изготовления и нуждается в специализированном обслуживании.

Выходные обмотки статора, как и весь генератор, могут быть однофазными или трехфазными, что определяется непосредственным назначением данного агрегата (когда требуется источник напряжения 220 или 380 Вольт). Относительно первого из этих исполнений всё достаточно ясно, а вот у трехфазной модификации АГ имеется ещё одна особенность, касающаяся электрической схемы включения обмоток.

Известно, что для формирования любой трехфазной питающей сети в электротехнике применяются два вида включения обмоток, смещённых в векторном представлении одна относительно другой на 120 градусов. Это:

  • Включение звездой, когда начала катушек соединены в одной точке, где формируется нулевая жила, а их концы расходятся по трём линиям питания (вместе с нулевым проводом их получается четыре, как это указано на фото ниже);

  • Подсоединение по схеме «треугольник», при котором конец одной катушки соединяется с началом второй и так далее до полного замыкания цепочки. Второй вариант включения используется в 3-х проводных линиях энергоснабжения, поскольку в этой схеме отсутствует нулевой провод.

В каждом изделии АГ подключение по той или иной схеме реализуется вполне конкретными способами, позволяющими поместить провода всех обмоток статора между полюсами его сердечника. Они наматываются таким образом, чтобы каждая секция фазных катушек A, B и C была сдвинута по окружности одна относительно другой точно на 120 градусов.

В заключение обзора генераторных устройств обратим внимание на возможность изготовления АГ из асинхронного двигателя. Подобная перспектива появляется, благодаря известному принципу обратимости действия электрических машин, согласно которому направление преобразования энергии может выбираться произвольно.

Видео

Источник

Устройство генератора тока

Приветствую всех на нашем сайте. Сегодня мы поговорим об устройстве генератора тока. Попробуем максимально охватить данную тему и рассмотреть устройство генераторов постоянного и переменного токов.

На самом деле, не совсем верно называть это устройство генератором именно переменного или постоянного тока, поскольку, ток возникает только в замкнутом контуре. В общем, в обмотках генератора возникает ЭДС, а не ток. Ток начинает протекать только тогда, когда к обмоткам подключается какой-либо потребитель. Однако, в этой статье мы будем пользоваться устоявшимися понятиями.

Какие бы ни были электрические генераторы основной их принцип – выработка электрической энергии за счёт вращения обмотки в магнитном поле. Это значит, что можно выделить два схематических вида генераторов: либо мы вращаем магнитное поле в неподвижном проводнике, либо вращаем проводник в неподвижном магнитном поле.

Устройство генератора переменного тока

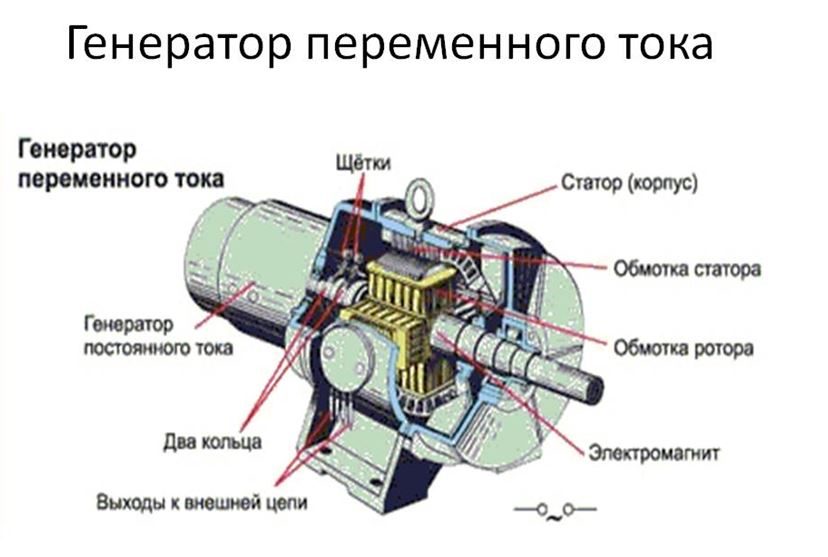

Итак, относительно устройства генератора переменного тока и принципа его действия.

Наибольшее распространение получили генераторы переменного тока с неподвижным проводником. Обусловлено это тем, что ток возбуждения по отношению к току, который получают с генератора, небольшой. Если посмотрите на картинку, то увидите два кольца, по которым протекает ток обмотки возбуждения и это слабое звено любого генератора с обмоткой возбуждения. То есть, либо по кольцам через щётки мы подаем небольшой ток возбуждения, либо через кольца снимаем большой рабочий ток. В электричестве неподвижная часть генераторов или двигателей, на которой находится обмотка, называется статором. Подвижная часть может называться ротором или якорем.

Основные виды генераторов переменного тока

Видов генераторов довольно много. Попробуем классифицировать их по основным направлениям.

  • По виду используемой энергии:
    • Энергия ветра
    • Энергия газа
    • Энергия жидкого топлива
    • Энергия тепла
    • Энергия воды
  • По типу генератора:
    • Однофазный
    • Трёхфазный
    • Синхронный
    • Асинхронный
    • По количеству полюсов статорной обмотки

Есть и другие типы, но они менее распространены.

  • По типу возбуждения:
    • Независимое возбуждение. В этом случае на одном валу с генератором переменного тока находится еще и генератор постоянного тока, который питает только обмотку возбуждения. Возбуждение в таком случае может выполняться и любым другим источником тока, например, аккумулятором.
    • Самовозбуждение. В этом случае, напряжение для обмотки возбуждения получают непосредственно с используемого генератора.
    • Возбуждение с помощью магнитов, которые располагаются на статоре или на якоре, что значительно упрощает устройство генератора, но с помощью такого способа получить мощные генераторы не получится.

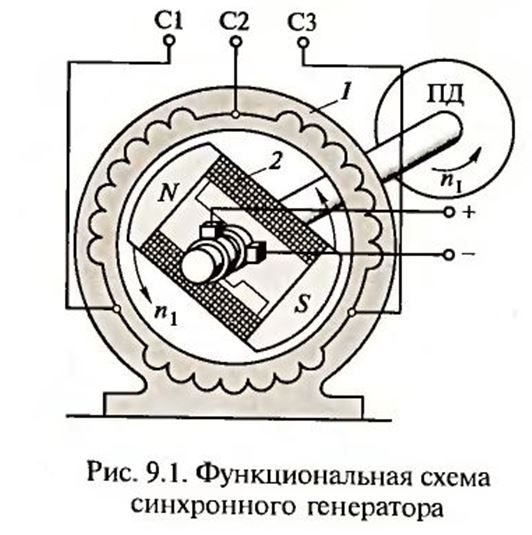

Синхронный генератор : схема, устройство, принцип работы

Что значит синхронный по отношению к двигателю или генератору? Если совсем просто, то частота переменного тока жёстко зависит от скорости вращения ротора электрической машины и наоборот. Таким образом, можно относительно легко контролировать частоту переменного тока. Сам по себе синхронный генератор имеет ряд преимуществ, благодаря которым стал наиболее распространенным. Скажу вам по большому секрету, именно синхронные генераторы используются на всех станциях, где производят электричество.

Приводным двигателем (на схеме обозначен как ПД) может выступать любое вращающее устройство: двигатель, турбина, крыльчатка ветряной мельницы или водяного колеса. На одном валу с ПД находится ротор генератора с обмоткой возбуждения. На обмотку подается постоянное напряжение и вокруг обмотки образуется магнитное поле. Когда ротор вращается, в обмотках статора возникает ЭДС, то есть появляется напряжение, только уже переменное, частота которого зависит от скорости вращения ротора n1 и количества пар полюсов p. Частоту ЭДС можно высчитать по формуле.

Асинхронный генератор: схема, устройство, принцип работы

Устройство асинхронного генератора

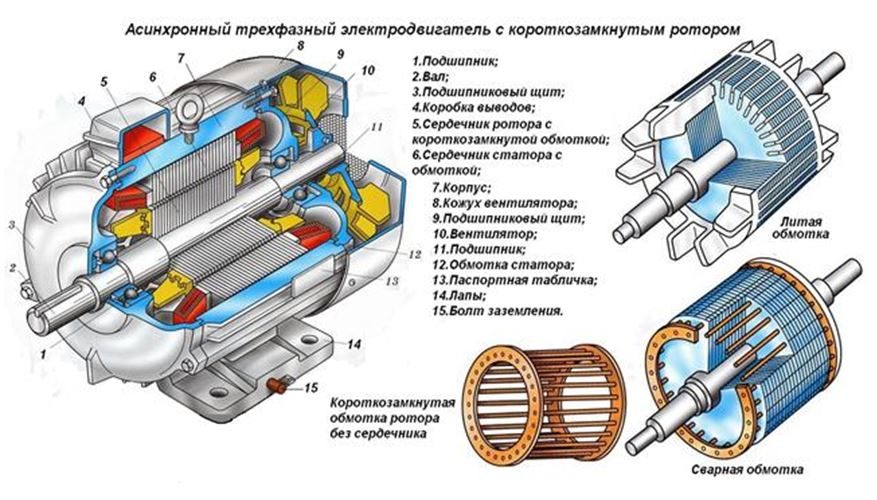

Асинхронный генератор, это, по сути, асинхронный двигатель. То есть, любой асинхронный двигатель можно перевести в режим генерации энергии и наоборот. Конструктивно, устройство, которое называют генератором, выполнено таким образом, чтобы иметь хорошее охлаждение. Глубоко останавливаться на принципе действия асинхронных машин не будем, но вкратце расскажу, почему их называют асинхронными на примере двигателя.

Когда на обмотки статора подается напряжение, образуется магнитное поле, у трёхфазных двигателей оно круговое, у однофазных эллипсообразное, стремящееся к круговому. Магнитное поле начинает пересекать витки обмотки статора. В короткозамкнутой обмотке ротора возникает ЭДС, то есть напряжение, а поскольку обмотка короткозамкнутая, по ней начинает протекать ток, который тоже создает магнитное поле. Взаимодействие этих магнитных полей приводит ротор в движение. Что будет, если скорость ротора станет равна скорости магнитного поля, создаваемого статором? Правильно, магнитное поле статора перестанет пересекать обмотку ротора. Это можно сравнить с тем, что две машины двигаются на одинаковой скорости. Вроде бы машины двигаются, но при этом по отношению друг к другу они словно стоят на месте, просто земля с большой скоростью проносится под машинами. Так вот, как только скорость ротора и скорость магнитного поля статора станут одинаковыми, в обмотке ротора перестанет вырабатываться ЭДС, прекратится взаимодействие магнитных полей статора и ротора и ротор начнёт останавливаться. Поэтому скорость вращения ротора асинхронного двигателя всегда несколько меньше скорости вращения магнитного поля статора и эта величина называется скольжение.

Так вот, чтобы асинхронный двигатель стал генератором, надо определить скольжение и увеличить скорость вращения ротора на эту величину. Допустим, мы имеем однополюсный трехфазный асинхронный двигатель со скоростью вращения вала 2800 оборотов. Если бы такой двигатель был синхронным, скорость вращения составила бы 3000 оборотов. То есть скольжение составляет 200 оборотов в минуту. Это значит, что если мы начнём вращать ротор со скоростью 3200 оборотов в минуту, то двигатель перейдёт в генераторный режим и будет уже не потреблять, а вырабатывать ЭДС.

Сложность применения таких генераторов в том, что они подвержены провалам. Например, если включить активную нагрузку (лампочку накаливания или нагреватель), пусковой ток будет небольшим. Значительной перегрузки не произойдет, и генератор будет работать стабильно. Если же включить реактивную нагрузку, например, двигатель, то будет большой пусковой ток, превышающий номинальный в 5-20 раз, который «провалит» генератор, то есть вызовет резкое падение напряжения на обмотках генератора. После такого провала асинхронный генератор снова нужно возбуждать. Так что, простота асинхронного генератора перевешивается серьезным недостатком.

Ну и еще нужна конденсаторная установка для возбуждения короткозамкнутой обмотки ротора. Если подобрать неверно ёмкость конденсаторов, то в случае «недобора» от генератора мы получим меньше тока, а в случае «перебора», наш генератор будет сильно перегреваться.

Схемы подключения

Собственно, даже не схемы включения, а варианты. Их, как правило, три:

      • Автоматическое включение. В этом случае устанавливается специальный блок аварийного включения. Как только отключают напряжение в сети, блок подаёт команду на запуск генератора и переключает сеть с внешнего источника питания, на генераторную установку.
      • Ручное включение. В этом случае, пользователь сам проводит операцию переключения с внешнего источника питания на генераторную установку и вручную запускает генератор.
      • Синхронная работа. Такой режим, в основном используется на крупных станциях, генераторы которых объединены в одну сеть. Все генераторы этой сети работают синхронно, с одной частотой, с одной очерёдностью фаз и с одинаковым напряжением на обмотках статора.

Однофазный генератор

Здесь я подробно останавливаться не буду. Такие устройства сейчас можно встретить в любом магазине инструментов. Если однофазный генератор используется как запасной источник электроэнергии, то подключается к домовой сети, как правило, посредством рубильника. То есть, одновременно внешний источник питания и генератор на одну сеть не могут – либо то, либо другое. Во-первых, незачем, во-вторых, это сильно усложнило бы и увеличило стоимость бытовых генераторов. Единственное, на чём могу здесь остановиться, это включение однофазного генератора в трёхфазную сеть.

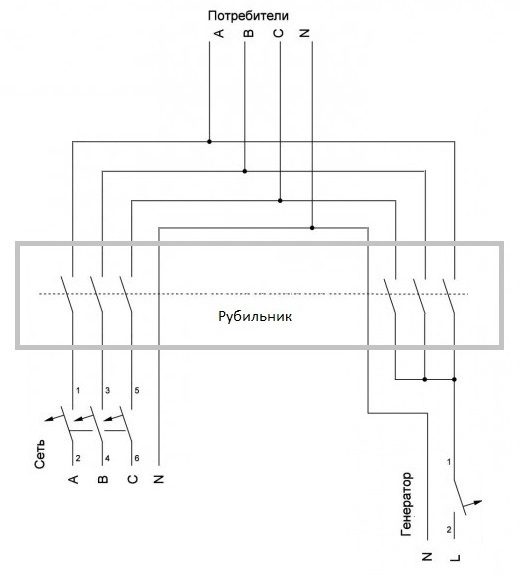

Включение однофазного генератора в трёхфазную сеть

Однако у такого метода есть свой недостаток. Трёхфазные двигатели в такой сети работать не будут, если же их включить, то очень быстро нагреются и выйдут из строя.

Трехфазный генератор

Трёхфазные генераторы могут быть бытовыми и промышленными. Устройство генератора трёхфазного тока в бытовом варианте практически ничем не отличается от однофазного, как и схема включения. Единственное условие при включении бытового генератора в сеть, если в такой сети имеются трёхфазные двигатели – соблюдать очередность фаз. В случае же, если нагрузка в доме однофазная, то такой предосторожностью можно пренебречь.

Устройство генератора трёхфазного тока в промышленном варианте – это устройство, оснащенное автоматическим пуском и иногда может быть оснащено устройством синхронизации. Подключение таких генераторов лучше доверить специалистам.

Ну а бытовой генератор точно так же, как и однофазный включается в сеть через рубильник. Следовательно, в зависимости от положения рубильника работает либо внешний источник питания, либо генератор.

Устройство генератора постоянного тока

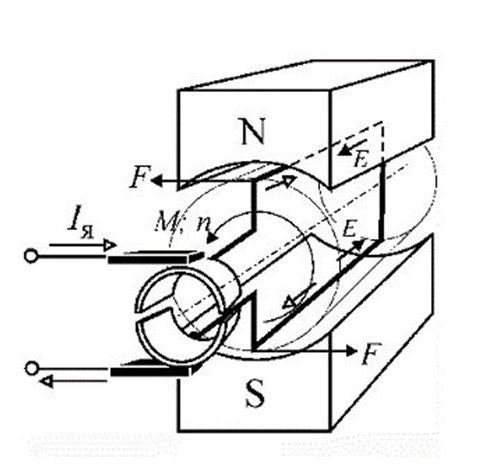

Чтобы узнать, что такое генератор постоянного тока, устройство и принцип действия вернёмся немного назад. Мы уже выяснили, как работает генератор переменного тока. Давайте подробнее рассмотрим процесс возникновения ЭДС. Поскольку ротор вращается, у нас есть цикл равный одному обороту ротора или 360°. Давайте узнаем, что происходит в этом цикле:

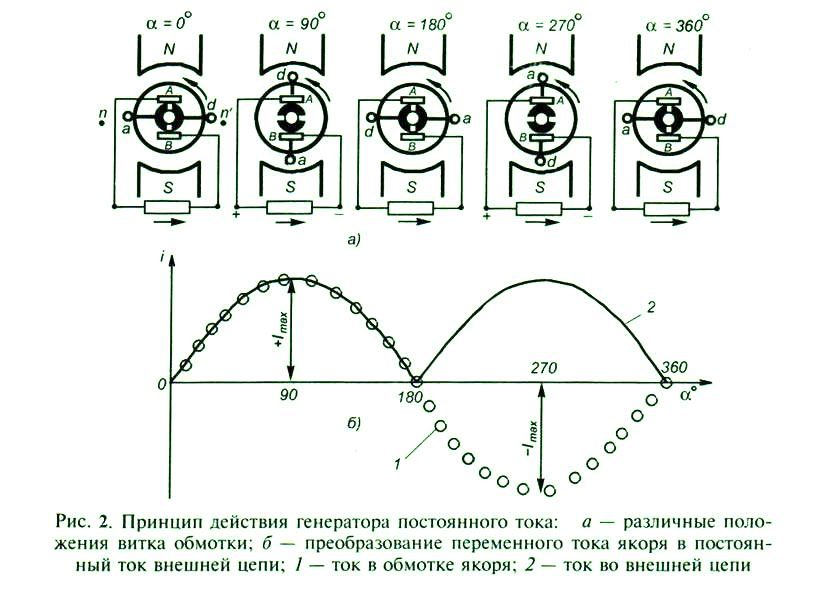

      • 0° — ЭДС =0
      • 90° — ЭДС достигает максимального значения со знаком «+»
      • 180° — ЭДС снова равна 0
      • 270° — ЭДС достигает пикового значения со знаком «-»

Как же сделать так, чтобы не менялась полярность напряжения? Великие умы придумали следующее – применить коллектор, то есть, снимать напряжение только нужной полярности. Помните, мы говорили, что в генераторе переменного тока, рабочей является обмотка статора, а на роторе находится обмотка возбуждения. Так вот, в генераторе постоянного тока напряжение снимается только с ротора, который называется якорем.

Схема генератора постоянного тока

Если такой генератор будет иметь только одну пару полюсов, как на картинке, то мы получим пульсирующее постоянное напряжение, где частота будет в два раза больше скорости вращения. То есть, если скорость вращения будет 50 оборотов в секунду, то частота пульсации будет 100 Гц. Чтобы снизить пульсацию напряжения увеличивают количество пар полюсов.

С момента изобретения генератора постоянного тока схематично и по принципу действия он практически не изменился, изменилась лишь технология изготовления и сейчас он выглядит так:

Основные виды генераторов постоянного тока

В настоящее время набирают популярность двигатели постоянного тока без коллектора. Возможен ли вариант бесколлекторного генератора? К сожалению, пока решить эту задачу не удалось. Так что, если вы где-то увидите название «Бесколлекторный генератор постоянного тока», знайте, что это генератор переменного тока с выпрямительным блоком.

По этой причине, генераторы постоянного тока характеризуют только по типу возбуждения:

    1. Генераторы, возбуждаемые магнитами. Большую мощность такие генераторы развить не могут, поэтому нашли применение только там, где требуются небольшие мощности. Ну и, конечно же, применение магнитов ощутимо удешевляет стоимость таких генераторов.
    2. Независимое возбуждение. Точно так же, как и у генераторов переменного тока, для возбуждения применяется внешний источник питания, не связанный с генератором.
    3. Зависимое возбуждение, которое делится на три типа:
      • Параллельное возбуждение. Как можно понять из названия, обмотка возбуждения в таком генераторе подключена параллельно обмотке якоря. Иногда такой вид возбуждения называют шунтовый.
      • Последовательное возбуждение. Здесь обмотка возбуждения подключается как гирлянда, последовательно обмотке якоря. Такой вид иногда называют сериесным.
      • Смешанное возбуждение или компаундное. Обмотка возбуждения таких генераторов состоит из двух частей, первая подключается шунтовым методом, вторая сериесным.

Генераторы с независимым возбуждением: схема, устройство, принцип работы

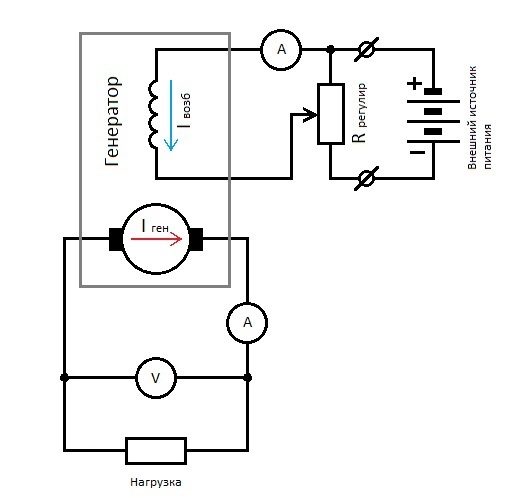

Схема генератора независимого возбуждения

Принцип работы этого генератора довольно прост. Однако простота генератора является его же недостатком – он требует внешнего независимого источника питания. Якорь генератора разгоняют до необходимой скорости, затем с помощью реостата начинают возбуждать генератор. На обмотках якоря возникает ЭДС и при подключении нагрузки начинает протекать ток.

Нагрузочная способность такого генератора очень хорошая. Как правило, разница между напряжением холостого хода, когда нагрузка не подключена и напряжением при номинальной нагрузке генератора, когда потребитель загружает полностью – составляет всего 5-10%.

Преимущество генератора с независимым возбуждением ещё и в том, что его можно запускать под нагрузкой, то есть, с присоединенными электроприборами.

Генераторы с параллельным возбуждением: схема, устройство, принцип работы

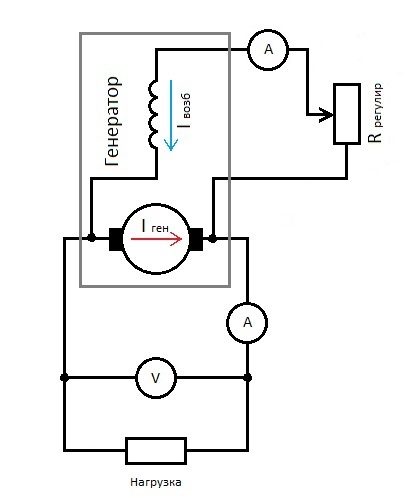

Схема генератора параллельного возбуждения

У генератора с параллельным включением обмотки возбуждения, в принципе, тоже неплохие нагрузочные характеристики, хотя и несколько хуже, чем у схем с независимым возбуждением – 10-30%. У схем с зависимым возбуждением есть одна особенность, для того, чтобы произошло возбуждение, металл генератора должен иметь остаточную намагниченность. Достаточно 2-3% остаточной намагниченности чтобы запустился процесс самовозбуждения. Конечно же, при этом направление обмотки возбуждения должно совпадать с направлением поля остаточной намагниченности.

Якорь генератора раскручивают до номинальных оборотов, за счет остаточного намагничивания происходит самовозбуждение, то есть, в контуре генератор-обмотка возбуждения появляется ЭДС, появляется небольшой ток. Он увеличивает ЭДС, следовательно, ток снова увеличивается и так происходит до тех пор, пока не будет достигнут баланс между падением напряжения в обмотке генератора и падением напряжения в обмотке возбуждения.

В работе генератора есть одна особенность. Если плавно увеличивать нагрузку вплоть до короткого замыкания, то в какой-то момент мощность генератора достигнет пиковых значений, затем пойдет на спад. По сути, если в момент номинальной загрузки генератора устроить короткое замыкание, то ничего страшного не произойдет. Но если это сделать при небольшой нагрузке, то ток короткого замыкания достигает критических значений 8-10 Iн, а значит, такие генераторы крайне настоятельно рекомендуется защищать от короткого замыкания любым доступным способом.

Такие генераторы получили наибольшее распространение, поскольку не требуют внешних источников питания, имеют неплохую нагрузочную способность и позволяют контролировать ток возбуждения.

Генераторы с последовательным возбуждением: схема, устройство, принцип работы

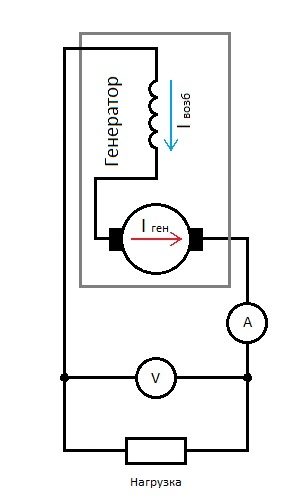

Схема генератора последовательного возбуждения

Поскольку ток обмотки возбуждения в данном случае равен току в цепи, а значит, достигает больших значений, обмотка возбуждения выполняется толстым проводом и имеет меньшее количество витков, чем в предыдущих двух схемах. Принцип работы такой же, как и у предыдущей схемы. Обмотка и поле остаточной намагниченности должны совпадать по направлению. При раскручивании якоря до номинальной частоты возникает ЭДС, поднимается ток и дальше по нарастающей, пока не будет достигнут баланс.

Но здесь есть один небольшой нюанс. Ток обмотки возбуждения изменяется от тока нагрузки, и регулировать ток возбуждения возможности нет. А это приводит к тому, что очень сильно изменяется и напряжение. Здесь мы получаем самый настоящий генератор тока, а не напряжения. Именно поэтому область применения генератора с последовательным возбуждением сильно ограничена.

Генераторы со смешанным возбуждением: схема, устройство, принцип работы

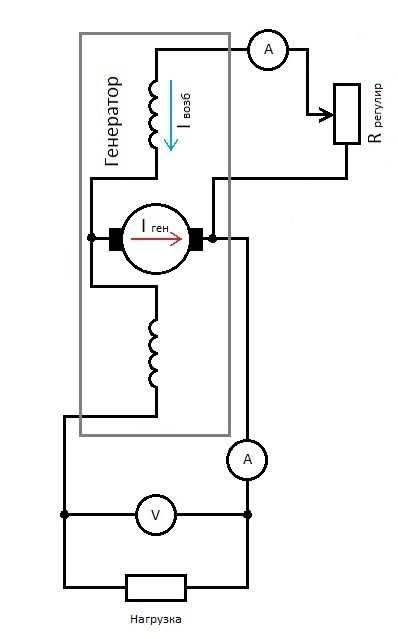

Схема генератора со смешанным возбуждением

На этом типе соединения нужно остановиться подробнее. У нас есть две обмотки, а значит, их можно включать как согласованно, так и встречно. Здесь я приведу график внешних характеристик такого генератора, и мы по ним пройдемся.

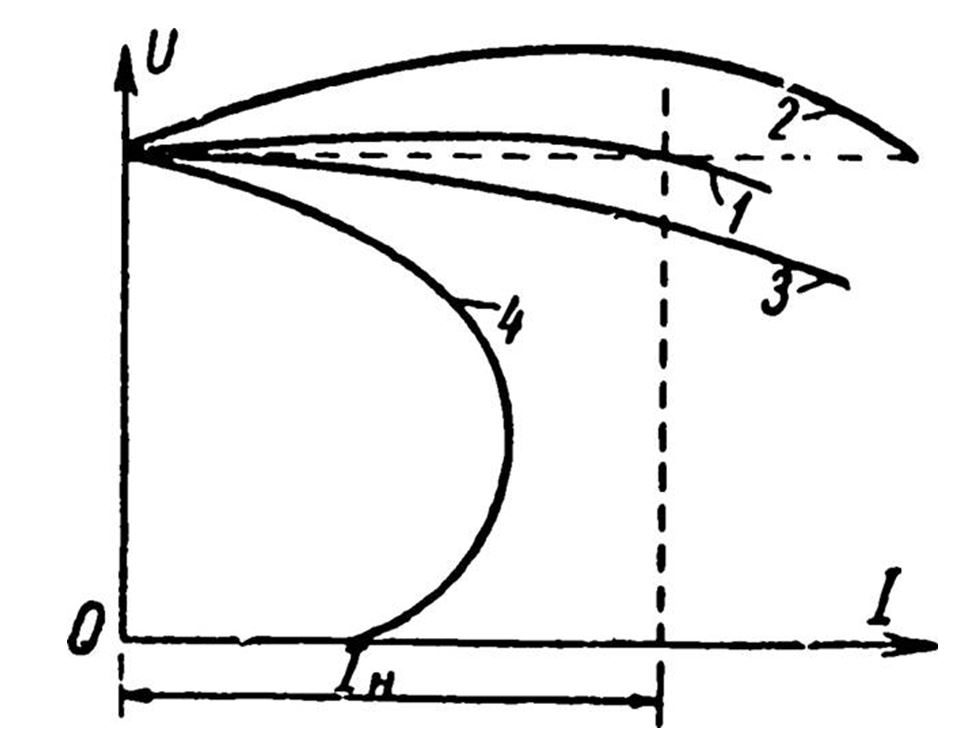

График внешних характеристик генератора постоянного тока со смешанным возбуждением

Итак, раскручиваем якорь до номинальных оборотов. Остаточная намагниченность возбуждает параллельную обмотку, генератор выходит на рабочий режим. Теперь, если мы подключим нагрузку, при этом последовательная обмотка включена согласованно, то возникает дополнительный ток возбуждения. Последовательная обмотка становится, как бы, поддерживающей или опорной. Этот вид включения, если последовательная обмотка была рассчитана, как компенсирующая, позволяет довольно жестко поддерживать напряжение в заданных пределах. На графике это очень хорошо видно по кривой №1.

Если требуется получить некий запас напряжения, например, генератор находится на значительном удалении от потребителя и требуется учесть потери на кабельных линиях, то в последовательной катушке возбуждения увеличивают количество витков. Тем самым, мы получаем более крутую внешнюю характеристику, но поддержание напряжения на номинальных нагрузках остается по-прежнему жестким. Это видно по кривой №2.

Для сравнения, кривая №3 показывает внешнюю характеристику генератора только с параллельным возбуждением.

Так зачем же требуется встречное включение катушек возбуждения? Если вы посмотрите на кривую №4, то можете догадаться, что в случае короткого замыкания, ток возрастает до определенного момента, затем начинает падать. Из графика видно, что ток не достигает даже номинального значения, то есть, примерно 0,7 Iн. В таком варианте включения обмоток генератор без риска повреждения можно использовать для частых коротких замыканий, например сварочные работы.

К сожалению, у всех схем, где используется зависимое возбуждение, есть один существенный недостаток. Поскольку это трудно назвать возбуждением, скорее это самовозбуждение, то запускать такие генераторы вместе с нагрузкой не представляется возможным. Как я уже говорил выше, возбуждение происходит за счёт остаточного намагничивания, которое составляет буквально 2-3%. А значит, если к выводам генератора будет подключена нагрузка, ток будет стремиться по пути наименьшего сопротивления, то есть самой нагрузки. Другими словами, вместе с нагрузкой тока будет недостаточно для формирования магнитного поля.

Думаю, на этом можно закончить ознакомительную статью по генераторам переменного и постоянного тока.
