Fatal1ty B450 Gaming K4

  • Поддержка Разъём AMD AM4 Ryzen™ 2000, 3000, 4000 G-Series, 5000 и 5000 G-Series Desktop Processors
    Поддержка DDR4 3200+ (OC)
    2 PCIe 3.0 x16, 4 PCIe 2.0 x1
    AMD Quad CrossFireX™
    Устройство графического вывода данных: DisplayPort, HDMI, D-Sub
    Поддержка трех мониторов
    7.1-канальный HD-кодек (Аудиокодек Realtek ALC892), Поддержка Creative Sound Blaster™ Cinema 5
    6 SATA3, 1 Ultra M.2 (PCIe Gen3 x4), 1 M.2 (PCIe Gen3 x2 & SATA3)
    2 USB 3.1 Gen2 (Rear Type-A+C)
    6 USB 3.1 Gen1 (2 передних, 4 задних)
    Realtek Gigabit LAN

Двойной M.2 для SSD

УПРАВЛЯЙ СВЕТОМ С ПОЛИХРОМНЫМ RGB!

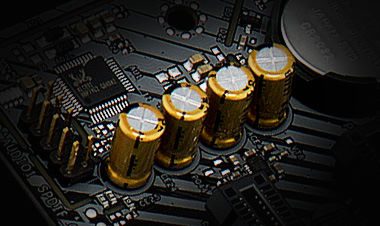

Звук CREATIVE SOUND BLASTER™ CINEMA5

Покрытие 2oz

Стальные разъёмы PCI-E

Dual USB 3.1 Gen2 (Type-A + Type-C)

Разъем USB 3.1 Gen2 удваивает скорость передачи данных
Разъем USB 3.1 Gen2 Type-C удваивает скорость зарядки!

F-Stream

Технология AMD StoreMI

Технологи Gaming Armor

Разят наповал

Audio

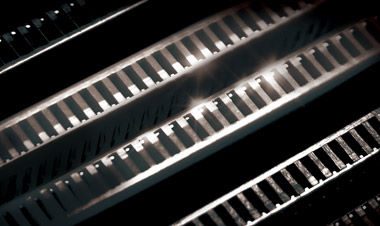

Память

Дроссели питания «Premium»
Черная матовая печатная плата
Печатная плата высокой плотности

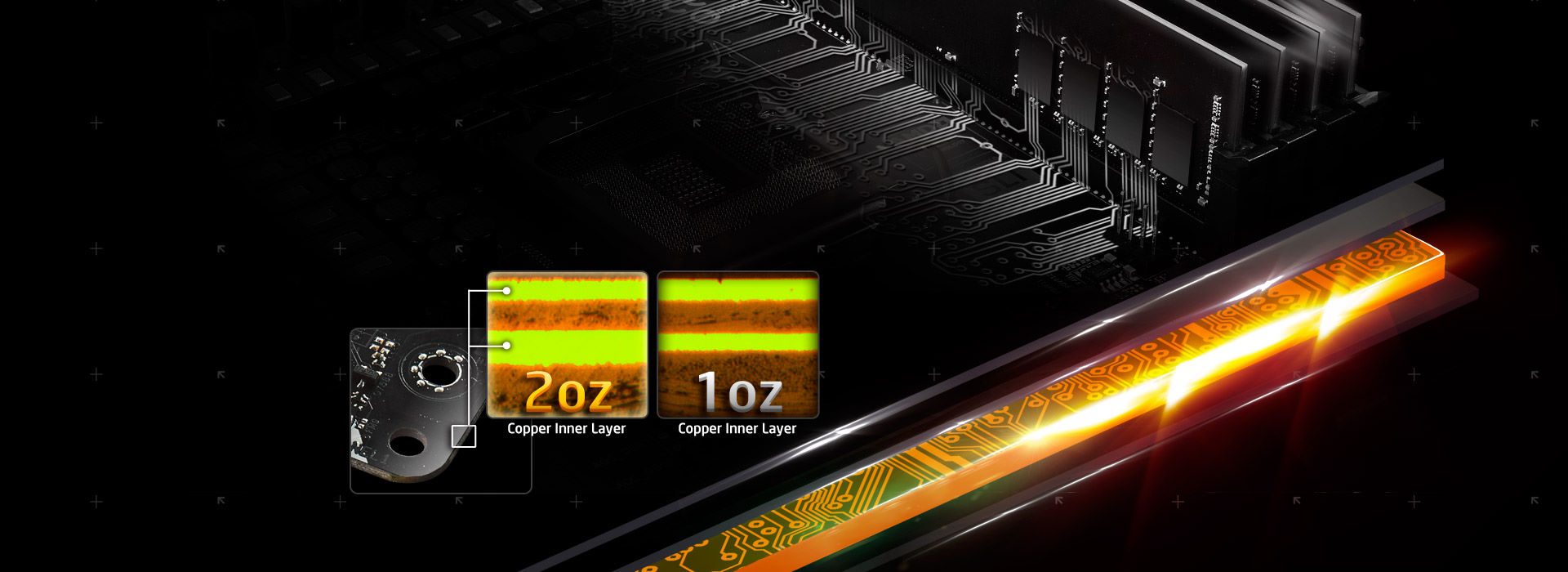

Печатная плата со слоем меди в 2 унции

Три монитора

3 видеовыхода

*Supported only with processors with integrated graphics. Please check CPU support list from each motherboard webpage.

Разъём для водяного охлаждения

Digi Power

Порт мыши Fatal1ty

Full Spike Protection

Live Update & APP Shop

— Двухканальная память DDR4
— 4 x DDR4 DIMM
— Процессоры AMD Ryzen (Vermeer) support DDR4 3200 / 2933 / 2667 / 2400 / 2133 ECC и non-ECC, безбуферную память *
— AMD Ryzen series APUs (Cezanne) support DDR4 3200 / 2933 / 2667 / 2400 / 2133 ECC и non-ECC, безбуферную память *
— AMD Ryzen series APUs (Renoir) support DDR4 3200 / 2933 / 2667 / 2400 / 2133 ECC и non-ECC, безбуферную память *
— Процессоры AMD Ryzen (Matisse) поддерживают память DDR4 3200 / 2933 / 2667 / 2400 / 2133 ECC и non-ECC, безбуферную память *
— Процессоры AMD Ryzen (Pinnacle Ridge) поддерживают память DDR4 3200+(OC) / 2933(OC) / 2667 / 2400 / 2133 ECC и non-ECC, безбуферную память *
— Процессоры AMD Ryzen (Picasso) поддерживают память DDR4 2933 / 2667 / 2400 / 2133 non-ECC, не буферизованная *
— Процессоры AMD Ryzen (Summit Ridge) поддерживают память DDR4 3200+(OC) / 2933(OC) / 2667 / 2400 / 2133 ECC и non-ECC, безбуферную память *
— Процессоры AMD Ryzen (Raven Ridge) поддерживают память DDR4 3200+(OC) / 2933 / 2667 / 2400 / 2133 non-ECC, не буферизованная *
— Максимальный объем памяти: 128 Гб **
— Поддерживает модули памяти Extreme Memory Profile (XMP)
— Золотые контакты 15μ Gold на разъемах DIMM

* For Ryzen Series APUs (Picasso, Cezanne, Renoir и Raven Ridge), ECC is only supported с PRO CPUs.

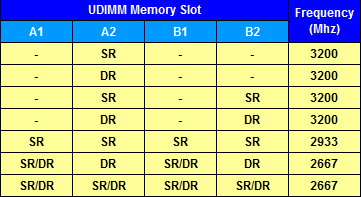

В таблице ниже показана поддержка частот памяти AMD не-XMP.

CPU серии Ryzen (Vermeer):

Ryzen Series APUs (Cezanne):

CPU серии Ryzen (Matisse):

Ryzen Series APUs (Renoir):

ЦП серии Ryzen (Pinnacle Ridge):

CPU серии Ryzen (Picasso):

ЦП серии Ryzen (Summit Ridge):

ЦП серии Ryzen (Raven Ridge):

SR: одноранговый модуль DIMM с наклейкой 1Rx4 или 1Rx8
DR: двухранговый модуль DIMM с наклейкой 2Rx4 или 2Rx8

** При работе под Windows ® 32-бит видимый объем памяти может быть меньше 4 Гбайт. Для 64-битный версий Windows ® таких ограничений нет.

— Встроенная графика AMD Radeon™ серии Vega в APU Ryzen Series *
— DirectX 12, Pixel Shader 5.0
— По умолчанию общая память составляет 2ГБ. Её максимальный объём составляет 16ГБ. **

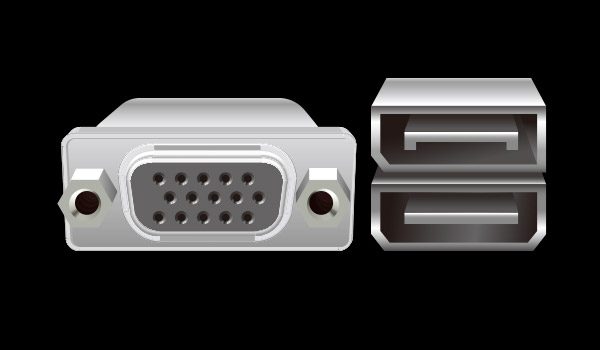

— Три устройства графического вывода данных: D-Sub, HDMI и DisplayPort 1.2
— Поддержка трех мониторов
— Поддержка HDMI с максимальным разрешением до 4K x 2K (4096×2160) @ 24Hz / (3840×2160) @30Гц
— поддерживает DisplayPort 1.2 с разрешением до 4K x 2K (4096×2160) @60Гц
— Поддержка D-sub с максимальным разрешением до 1920×1200 @60Гц
— Поддержка Auto Lip Sync, Deep Color (12bpc), xvYCC и HBR (High Bit Rate Audio) через HDMI (необходим совместимый HDMI-монитор)
— поддерживает HDCP 1.4 для выходов HDMI и DisplayPort 1.2
— Воспроизведение видео 4K Ultra HD (UHD) через порты HDMI и DisplayPort 1.2

** Для максимального объёма общей памяти 16 ГБ, надо установить 32 ГБ системной памяти.

Процессоры AMD Ryzen (Vermeer, Cezanne, Renoir, Matisse, Summit Ridge и Pinnacle Ridge)
— 2 x PCI Express 3.0 x16 (PCIE2: в режиме x16; PCIE4: в режиме x4) *
Процессоры AMD Ryzen (Picasso, Raven Ridge)
— 2 x PCI Express 3.0 x16 (PCIE2: в режиме x8; PCIE4: в режиме x4) *
Процессоры AMD Athlon
— 2 x PCI Express 3.0 x16 (PCIE2: в режиме x4; PCIE4: в режиме x2) *

— 4 x PCI Express 2.0 x1
— Поддержка AMD Quad CrossFireX™ и CrossFireX™ **

* Поддержка модулей NVMe SSD в качестве загрузочных дисков
Если разъём M2_1 используется, разъем PCIE4 будет отключен.

** Эта функция работает только с процессорами серии (Vermeer, Cezanne, Matisse, Renoir, Summit Ridge, Pinnacle Ridge, Picasso и Raven Ridge).

— 4 x SATA3 6.0 Гб/с, с поддержкой функций RAID (RAID 0, RAID 1 и RAID 10), NCQ, AHCI и Hot Plug *
— 2 x разъема SATA3 6.0 Гб/с, обеспечиваемых чипом ASMedia ASM1061, с поддержкой функций NCQ, AHCI и Hot Plug *
— 1 x pазъем Ultra M.2 (M2_1), поддерживает устройства M Key 2242/2260/2280 M.2 PCIe до уровня Gen3 x4 (32 Гб/с) (with Vermeer, Cezanne, Renoir, Matisse, Picasso, Summit Ridge, Raven Ridge и Pinnacle Ridge) или до уровня Gen3 x2 (16 Гбит/с) (с процессорами Athlon) **
— 1 x pазъем M.2 (M2_2), с поддержкой устройств M.2 SATA3 6.0 Гб/с M Key 2230/2242/2260/2280/22110 и M.2 PCIe вплоть до Gen3 x2 (16 Гб/с) **

* M2_2, SATA3_3 и SATA3_4 имеют общие линии. При использовании одного из этих разъемов остальные работать не будут.

** Если разъём M2_1 используется, разъем PCIE4 будет отключен.
Поддержка модулей NVMe SSD в качестве загрузочных дисков
Поддержка ASRock U.2 Kit

— 1 x COM
— 1 x TPM
— 1 x Индикатор питания и разъем динамика
— 1 x Разъём RGB LED *
— 1 x Управляемый разъём LED **
— 1 x Подсветка для вентилятора AMD ***
— 1 x Разъем для подключения вентиляторов процессора (4-pin) ****
— 1 x Разъем вентилятора CPU / водяного насоса (4-pin) (Умный контроль скорости вентилятора) *****
— 3 x Разъем вентилятора шасси / водяного насоса (4-pin) (Умный контроль скорости вентилятора) ******
— 1 x 24-контактный разъем питания ATX
— 1 x 8-контактный разъем питания 12 В
— 1 x Вывод аудио на переднюю панель корпуса
— 2 x USB 2.0 (поддержка до четырех USB 2.0) (Защита от электростатических разрядов)
— 1 x USB 3.1 Gen1 (поддержка до двух USB 3.1 Gen1) (Защита от электростатических разрядов)

* Поддержка светодиодных лент 12В/3A, 36Вт

** Поддержка светодиодных лент 5В/3A, 15Вт

*** Разъём AMD Fan LED поддерживает световые ленты с нагрузкой до 3A (36Вт) и длиной до 2,5 метров.

**** Разъёмы CPU Fan поддерживают вентиляторы мощностью до 1A (12 Вт).

***** Вентилятор CPU / Water Pump поддерживает вентилятор с водяным охлаждением с максимальной мощностью вентилятора 2A (24 Вт).

****** Разъём для подключения СВО поддерживает вентиляторы мощностью не более 2A (24Вт).
CPU_FAN2/WP, CHA_FAN1/WP, CHA_FAN2/WP и CHA_FAN3/WP определяются автоматически при установки вентиляторов с 3- или 4-пиновыми коннекторами.

— 1 x PS/2 порт для клавиатуры и мышки
— 1 x D-Sub
— 1 x HDMI
— 1 x DisplayPort 1.2
— 2 x USB 2.0 (Защита от электростатических разрядов) *
— 1 x USB 3.1 Gen2 Type-A (10 Гб/с) (Защита от электростатических разрядов)
— 1 x USB 3.1 Gen2 Type-C (10 Гб/с) (Защита от электростатических разрядов)
— 4 x USB 3.1 Gen1 (Защита от электростатических разрядов)
— 1 x RJ-45 LAN с индикаторами (ACT/LINK LED и SPEED)
— Разъёмы HD-аудио: Линейный вход / Передние динамики / Микрофон

Software
— ASRock F-Stream
— ASRock Polychrome SYNC
— ASRock Key Master
— ASRock XFast LAN
UEFI
— ASRock Full HD UEFI
— ASRock Instant Flash
— ASRock Easy RAID Installer

— Совместимость с Microsoft Windows ® 10 64-bit / 11 64-bit *

Источник

Обзор материнской платы ASRock Fatal1ty B450 Gaming K4: хорошая модель игрового класса?

Оглавление

Вступление

Что же выбрать, Intel или AMD? Этот вопрос беспокоит многих покупателей. Но однозначного ответа нет, поскольку каждый решает сам, что необходимо, какой круг задач будет выполняться за ПК; да и материальное благосостояние следует учитывать. Сейчас неплохо смотрится новая платформа AMD с ЦП Ryzen семейства Pinnacle Ridge. Модели начального уровня предлагают неплохую производительность, за которую еще и просят вменяемые деньги.

реклама

Материнских плат под CPU AMD в конструктиве Socket AM4 становится все больше, при этом они совершенно разные по цене и оснащению. Привлекательность данной платформы заключается в том, что есть вариант разгона даже на недорогих моделях системных плат и процессоров. И самым привлекательным остается AMD Ryzen 5 2600, поскольку предлагает шесть ядер и двенадцать потоков за

12 000 рублей. Аналогичное решение компании Intel (если мы говорим о ЦП последних поколений) за такие деньги не найти. Да, есть шестиядерники Intel, например, Core i5-8400, но он стоит около 20 000 рублей, разгона нет, зато есть интегрированная графика.

И здесь наметился нюанс. С одной стороны, решение понятное. Старшие модели ЦП используют преимущественно с дискретной видеокартой. Сомнительно, что кто-то купит себе новенький Core i9-9900K и будет работать со встроенной графикой. Видимо, так подумали в AMD – в ее многоядерных и производительных решениях видеоядро отсутствует. Впрочем, встроенная графика тоже пользуется спросом, поэтому новинки компании поделили на серии Raven Ridge и Pinnacle Ridge.

Почему? Все просто. Одно решение позиционируется как универсальное APU, а другое как традиционный процессор. И пользователь делает выбор сам. Разумный ли это подход? Ответить на вопрос может лишь время, но с логической точки зрения все понятно на примере AMD Ryzen 5 2400G и Ryzen 5 2600. Количество транзисторов приблизительно одинаково, цена более-менее равна. Хочешь APU – пожалуйста, хочешь CPU – на здоровье.

Несмотря на то, что некоторые не считают AMD Socket AM4 игровой платформой (дескать, Intel во всех играх впереди), лично я склоняюсь к тому, что для таких задач в первую очередь необходима видеокарта. Да и производители материнских плат с регулярной периодичностью выпускают модели с приставкой Gaming, намекая на их позиционирование. Сегодня мы рассмотрим еще одну новинку компании ASRock, которая называется Fatal1ty B450 Gaming K4.

Нашел в интернете отзывы о модификации на предыдущем чипсете AMD B350 приблизительно такого содержания: «Отличная модель от известного киберспортсмена…». Сначала немного смутился, потом мне стало весело, а затем заинтересовался. Чем же так привлекательна данная версия? Будем разбираться.

Источник

Обзор на Материнская плата ASRock B450 GAMING K4 (AM4, ATX)

Материнская плата Asrock Fatal1ty B450 Gaming K4 была куплена для замены платформы на сокете Intel LGA1155. AMD AM4 на сегодня (по моему мнению) лучшая платформа для домашнего использования по соотношению производительность/стоимость.

Фирма Asrock уже достаточно долго производит материнские платы, которые доказали свою конкурентоспособность. А рассматриваемую модель, к тому же, рекомендуют к приобретению на одном из известных российских форумов.

Материнская плата изготовлена на базе чипсета AMD B450 и работает с процессорами AMD AM4 socket– AMD Athlon и AMD Ryzen, как со встроенным видеоядром, так и без такового.

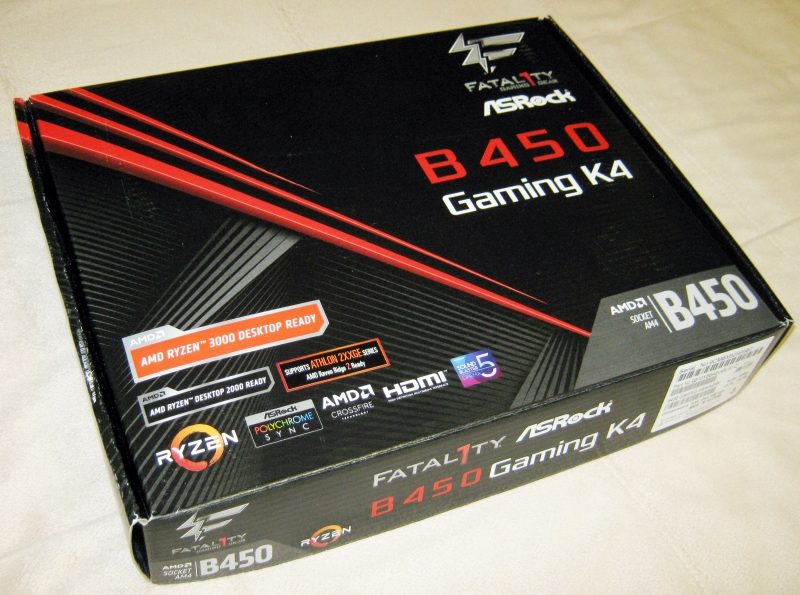

Материнская плата продается в картонной коробке.

На коробку приклеена стандартная наклейка о совместимости материнской платы с процессорами AMD Ryzen 3-го поколения (видел точно такие же наклейки на платах разных производителей). Таким образом, плата поставляется с одним из последних BIOS, и в случае установки процессоров 3000 серии проблем не будет.

На задней стороне коробки напечатана фотография платы, схематично изображены порты задней панели и указаны основные характеристики.

Коробка сделана из тонкого картона, который коробится, легко рвется на сгибах и обдирается при трении (что неизбежно при транспортировке). На фотографиях видно, что боковая и передняя часть коробки совсем не плоские – их изогнуло дугой. Как следствие, коробка имеет непритязательный потрепанный вид. К тому же в Asrock явно сэкономили на дизайнере для оформления коробки.

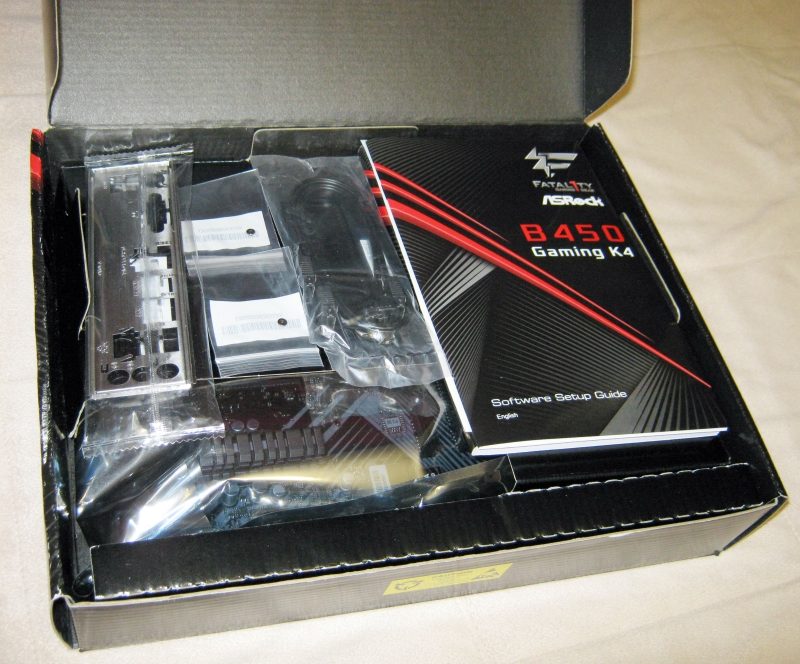

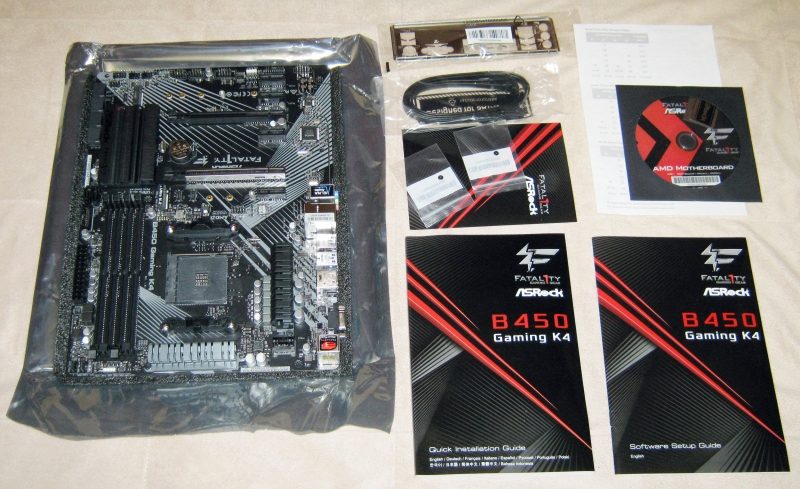

В комплекте сама материнская плата в антистатическом фольгированном пакете (пакет не был заклеен), заглушка задней панели, два SATA кабеля, два винта для крепления накопителей формата M.2, диск с драйверами, руководство пользователя на нескольких языках (включая русский), инструкция по подключению памяти в зависимости от используемого процессора, открытка ASRock Fatal1ty и наклейка на корпус.

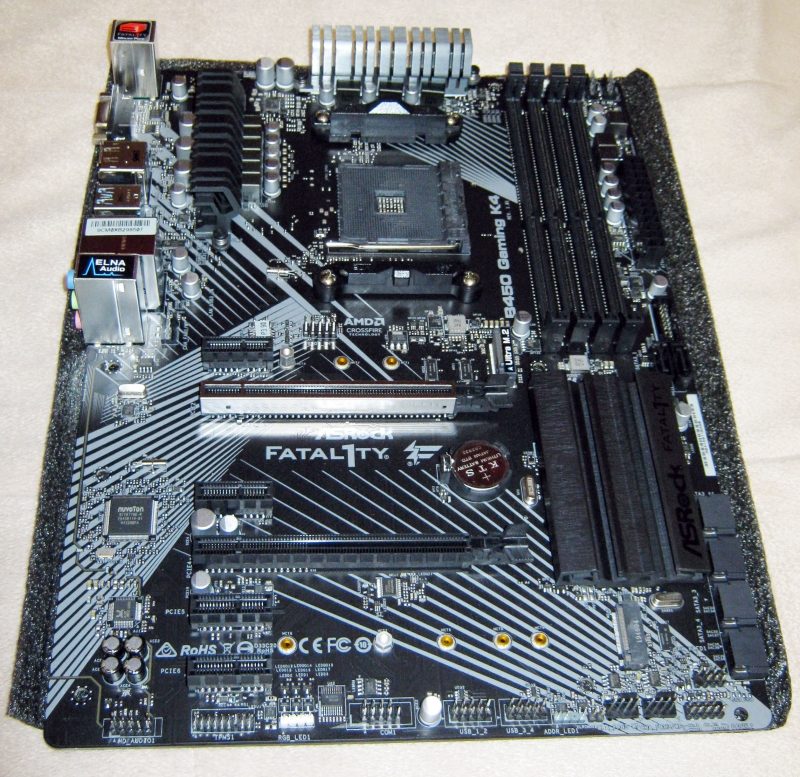

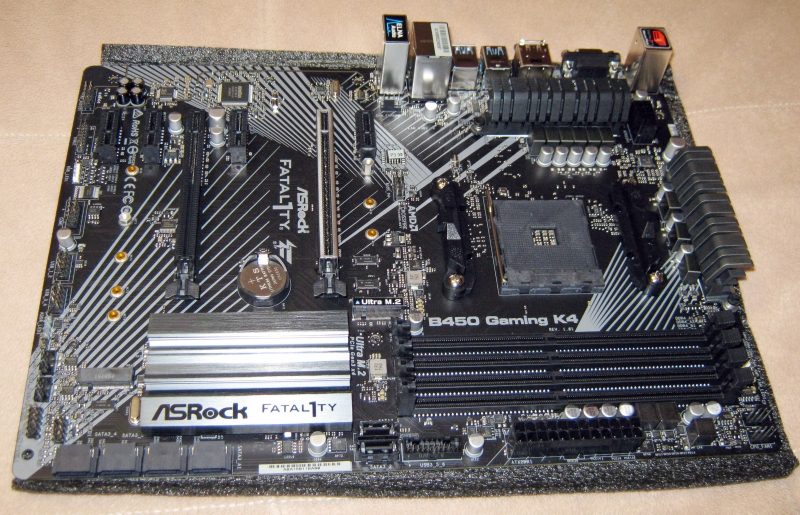

Материнская плата упакована в антистатический пакет и лежит на подложке из вспененного полиэтилена. Формат платы ATX, размеры 305 x 224 мм. Ширина на 20 мм меньше стандартного ATX, поэтому при креплении в корпус (на 7 винтов в 2 вертикальных ряда), правая сторона платы повисает в воздухе. При установке памяти, накопителей, подключении питания плата будет прогибаться с непредсказуемыми последствиями для печатных дорожек, элементов поверхностного монтажа и разъемов. Поэтому рекомендую подставить пластиковую стойку хотя бы под нижний угол платы, где есть отверстие.

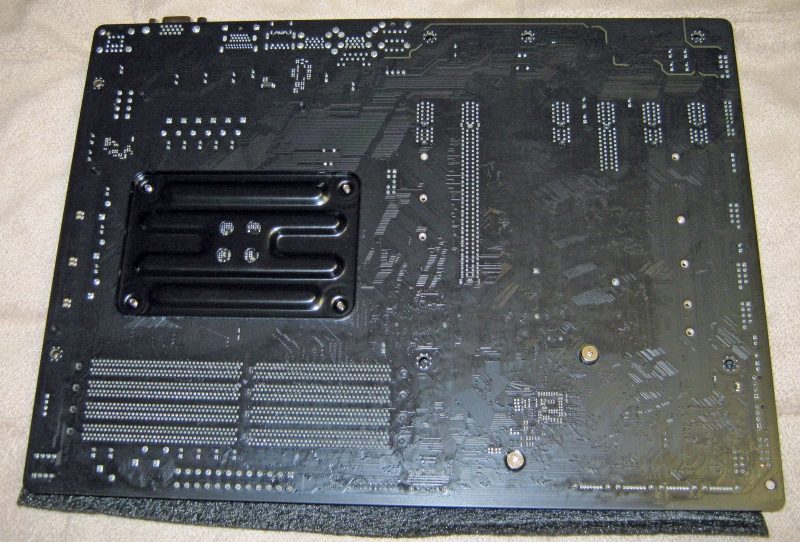

Система охлаждения процессора крепится на 4 винта с использованием опорной пластины (backplate). Установленные на плате крепления требуются лишь для некоторых систем охлаждения. Например, при установке систем охлаждения AMD (идущих в комплекте с процессором в BOX-версии постаки) их нужно будет снять.

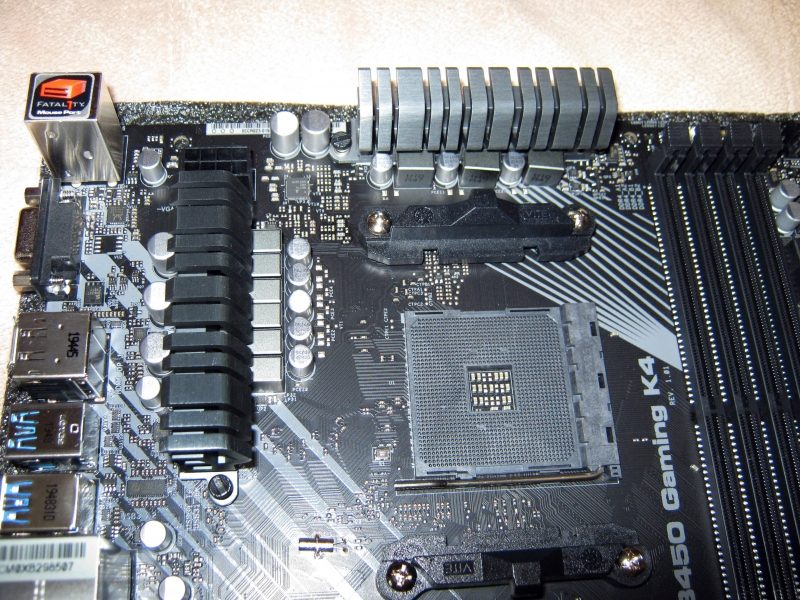

Сильно нагревающиеся элементы платы (транзисторы в модуле регулирования напряжения и микросхема чипсета) закрыты большими радиаторами. Питание процессора выполнено 9-фазной схеме: 6 фаз для питания ядер + 3 фазы для питания прочих цепей и видеоядра. Можно заметить, что верхние дроссели VRM на моем экземпляры платы установлены криво.

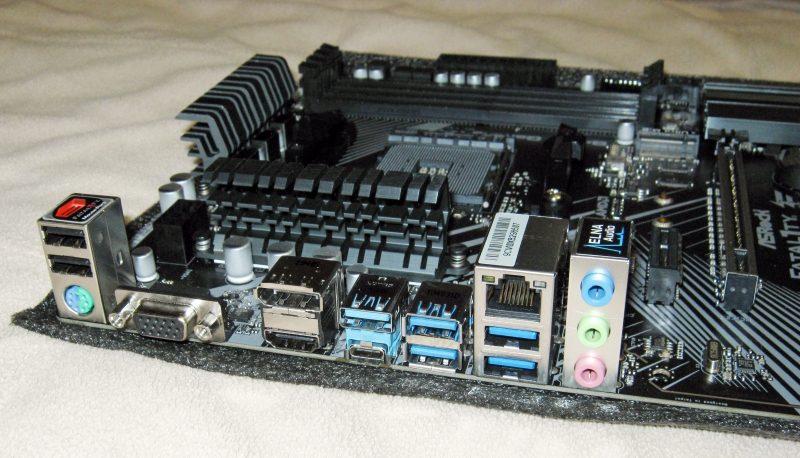

Разъемы задней панели: PS/2 для мыши или клавиатуры; два разъема USB 2.0; видеовыходы аналоговый D-Sub, цифровые HDMI и DisplayPort 1.2; сетевой RJ-45; шесть USB 3.1, из которых два USB 3.1 Gen2 (Type-A + Type-C) и четыре USB 3.1 Gen1; линейный выход звука, линейный выход звука, микрофон.

Основные отличия разъемов USB 3.1 Gen2 – увеличенная в 2 раза скорость передачи данных (до 10 Гбит/сек) и повышенная мощность по питанию подключенных внешних устройств (ток до 5 А).

Для всех USB разъемов декларируется защита от электростатических разрядов.

Питание материнской платы производится через основной 24-контактный и дополнительный 8-контактный разъем питания процессора.

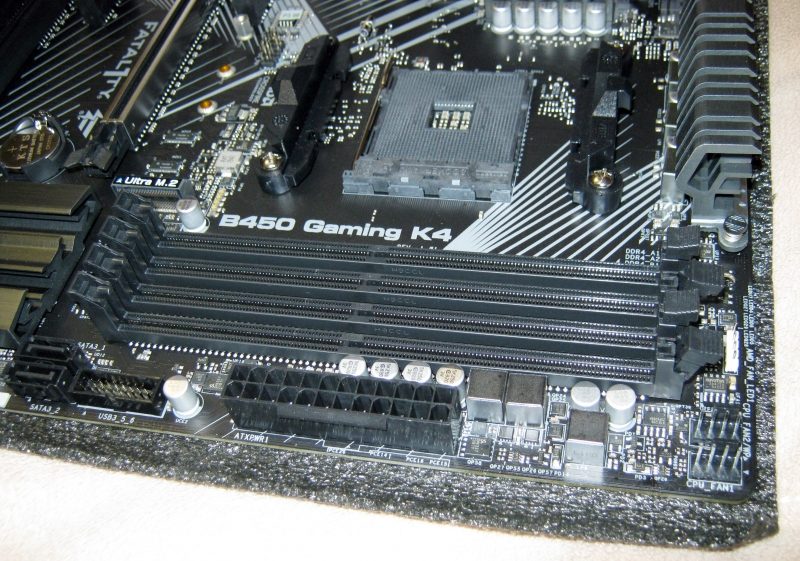

Для модулей памяти установлено 4 разъема. Заполнять их рекомендуется, согласно руководству пользователя и листовке, начиная справа, то есть дальше от сокета процессора. Для 2-канального режима работы модули памяти следует устанавливать в разъемы через один.

На плате установлены шесть слотов расширения: два PCI-e x16 и четыре PCI-e x1. Слоты PCI-e x16 получают все свои линии от процессора. Верхний слот PCI-e x16 Gen3, выделяющийся стальным обрамлением, имеет 16 линий. Нижний PCI-e x16 может работать только в режиме PCI-e x4 Gen3, при этом он делит свои линии с верхним разъемом M.2. Четыре штуки PCI-e x1 Gen2 обеспечиваются чипсетом.

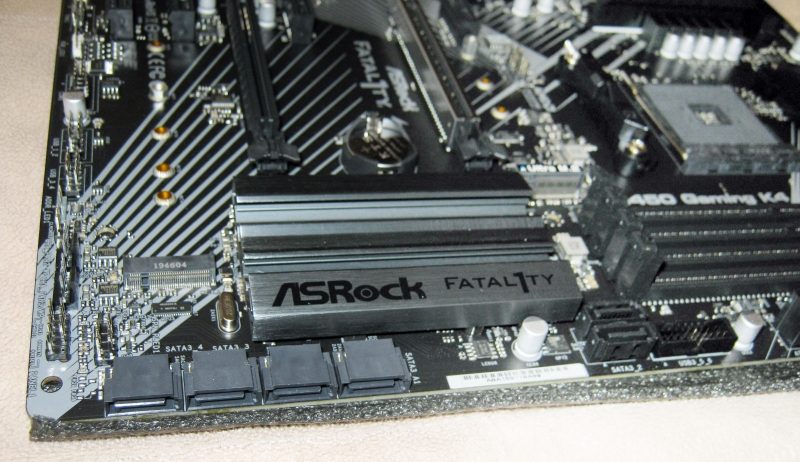

Разъемы для накопителей представлены двумя M.2 и шестью SATA. Верхний M.2 поддерживает накопители PCI-e x4, нижний – PCI-e x2 или SATA. При этом нижний M.2 делит свои линии с разъемами SATA3 и SATA4. Таким образом, если мы ставим NVMe SSD в нижний М.2, то лишаемся двух SATA портов; если SATA SSD – то одного SATA порта.

Четыре порта SATA – чипсетные, два работают через контроллер ASMedia ASM1061. Как можно увидеть, два разъема SATA выведены вверх, а четыре – вдоль платы. SATA кабели, подключенные к этим «боковым» разъемам, могут привести к проблемам, так как будут изгибать плату (напомню, что ее правая половина висит в воздухе).

Для подключения вентиляторов установлены пять разъемов ((все 4-контактные) – два около процессора, два около SATA разъемов и один у задней панели.

Плата имеет прекрасные возможности для подсветки корпуса. Три разъема для подключения светодиодной подсветки: RGB LED — поддержка светодиодных лент 12В/3A (36 Вт); управляемый разъём LED — поддержка светодиодных лент 5В/3A (15 Вт); подсветка для вентилятора процессора — поддержка светодиодных лент 12В/3A (36 Вт).

Вдоль нижней части платы расположены разъем вывода звука на переднюю панель корпуса, COM порт, разъем TPM (для ключей шифрования), 2 x USB 2.0 (поддержка до четырех USB 2.0), USB 3.1 Gen1 (поддержка до двух USB 3.1 Gen1), разъем для подключения кнопок «Включение» и «Перезагрузка», индикаторов питания и работы накопителей, разъем системного динамика.

Материнская плата Asrock Fatal1ty B450 Gaming K4 – хорошая база для построения производительной вычислительной и игровой системы. Рекомендую к покупке.
