Описание Астра-812 Pro (new) ТЕКО:

Данный приемно-контрольный прибор (ППК) используется как устройство сбора и обработки сигналов c различного рода охранно-пожарных извещателей и применяется в системах сигнализации (охранной, пожарной, аварийной или т.п.). Основным достоинством данного ППК, есть возможность подключения как проводных, так и беспроводных извещателей. Прибор поддерживает работу с беспроводными извещателями линейки «Астра-РИ-М» и Астра-Zитадель», подключение которых производится с использованием радиорасширителей «Астра-РИ-М РР» или «Астра-Z РР» соответственно. Использование радиорасширителей «Астра-РИ-М РР», позволяет подключать до 192 беспроводных устройств линейки «Астра-РИ-М» на один ППК. Для подключения большего количества беспроводных устройств нужно использовать радиорасширители «Астра-Z РР», которые позволят подключить на один ППК до 250 беспроводных устройств линейки «Астра-Zитадель».

Основные особенности прибора

  • простота в настройке и дальнейшей эксплуатации системы (производитель предоставляет детальную инструкцию по настройке и эксплуатации);
  • возможность питание 12 или 24 VDC от внешних резервированных источников;
  • два независимых ввода питания (основной и резервный), с возможностью автоматического переключения между вводами;
  • встроенный радиомодуль, который обеспечит регистрацию и обработку состояний до 192 радиоустройств системы «Астра-РИ-М»;
  • 2 программируемых шлейфа для подключения охранно-пожарных извещателей с контролем сопротивления в шлейфе;
  • возможность расширения количества шлейфов с помощью расширителей Астра-713 (до 10 штук);
  • наличие интерфейса RS-485, с возможностью подключения до 128 устройств и контролем их состояния;
  • встроенный USB 2.0 для подключения к ПК;
  • детальная настройка с помощью ПК и использованием программного комплекса «Астра Pro»;
  • возможность подключения до 50 считывателей стандарта EM-Marine или MIFARE;
  • слот для подключения коммуникационных модулей (имеются различные модификации модулей коммуникации, которые могут обеспечить связь по телефонной линии, сети Ethernet, GSM или RS-485);
  • возможность работы до 250 пользователям;
  • возможность создания до 10 зон оповещения;
  • системный журнал событий, который поддерживает хранение до 10000 событий;
  • индикация состояния подключенных устройств.

Источник

Астра 812 pro схема подключения оборудования

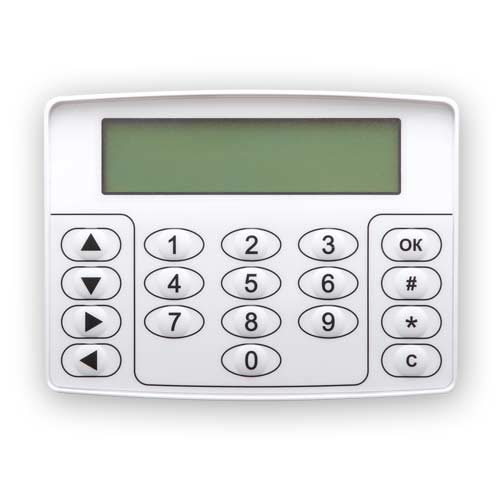

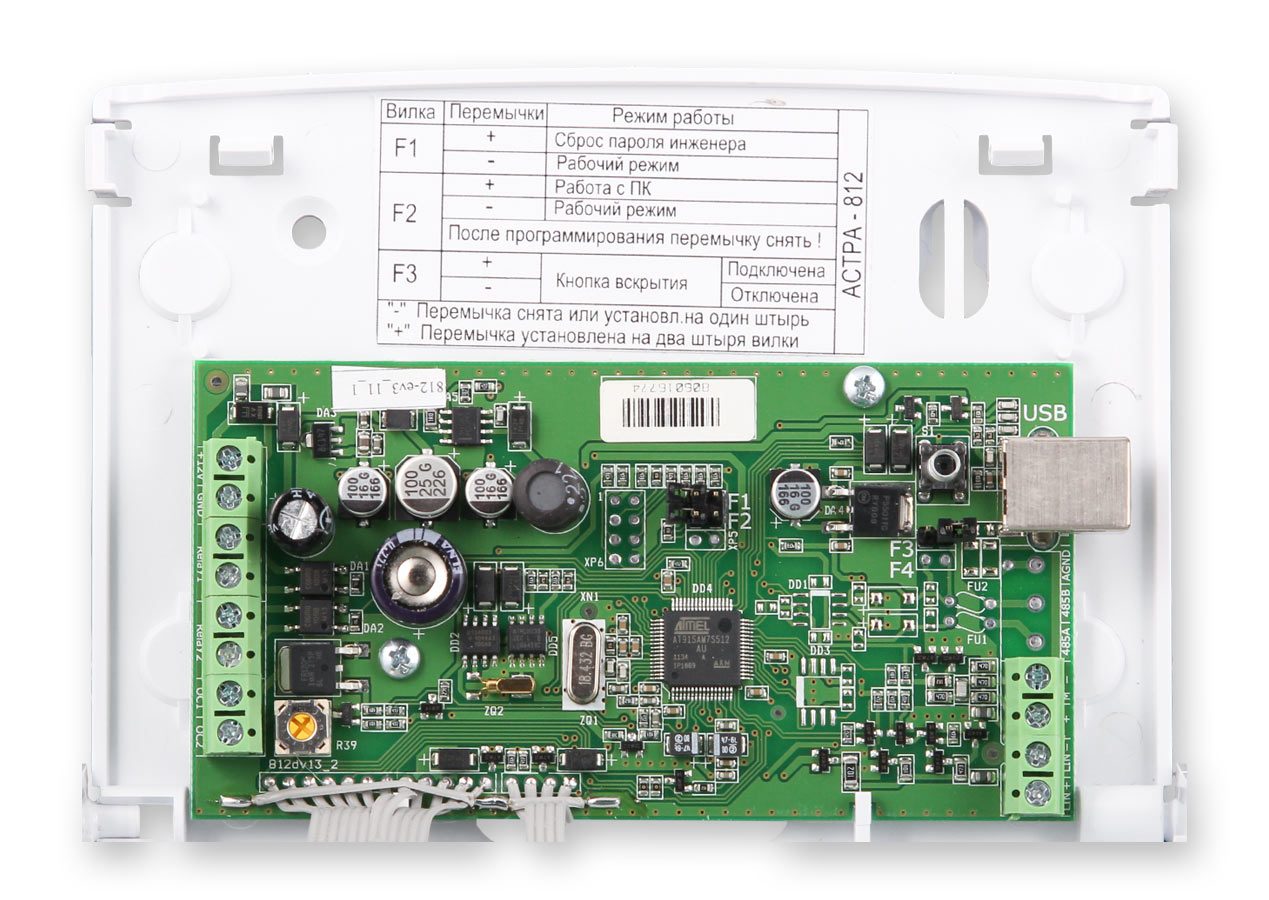

Астра-812 (снят с производства)

Прибор приемно-контрольный охранно-пожарный

  • работа в составе внутриобъектовой радиоканальной системы Астра-РИ-М или в составе радиоканальной СПИ Астра-РИ;
  • контроль состояния:
    — адресных радиоканальных извещателей системы Астра-РИ-М;
    — ШС РПД системы Астра-РИ;
    — ШС ППКОП Астра-712/х, подключенных к РПД Астра-РИ;
  • управление средствами оповещения;
  • выдача тревожных извещений на ПЦН через релейные выходы;
  • выдача извещений по линии расширения на релейные модули Астра-821/822, модули индикации Астра-861, GSM коммуникатор Астра-882 (только в системе Астра-РИ-М), радиопередающее устройство РПД Астра-РИ (только в системе Астра-РИ-М);
  • обмен информацией по линии расширения с радиоприемными устройствами РПУ Астра-РИ-М, РПУ Астра-РИ;
  • ведение журнала событий.

Особенности

  • максимальная емкость систем с применением Астра-812:
    192 радиоканальных извещателя в системе Астра-РИ-М,
    768 ШС в системе Астра-РИ;
  • отображение всех извещений на жидкокристаллическом индикаторе (ЖКИ) с детализацией до индивидуального извещателя/ШС;
  • энергонезависимые календарь — часы;
  • протокол на 1000 событий в системе Астра-РИ-М;
  • протокол на 1400 событий в системе Астра-РИ;
  • быстрый доступ с клавиатуры для просмотра журнала событий, состояний извещателей/ШС, разделов/объектов, оборудования и т.д.
  • USB разъем для связи с ПК (задание режимов работы, смена ПО, считывание журнала событий);
  • отсутствие ШС и возможности непосредственно работать с любыми типами извещателей.

Основные данные

При выпуске с завода-изготовителя в ППКОП устанавливается программное обеспечение (ПО) версии 3_х для работы в системе Астра-РИ-М с поддержкой до 4-х РПУ.
Для упрощения и сокращения объема настройки, быстрого запуска системы введены предустановленные заводские настройки (коды, режимы разделов и выходов) и автоматическая привязка извещателей к разделам в зависимости от типов извещателей.

Смена ПО для работы в системе Астра-РИ осуществляется с персонального компьютера (ПК) с помощью программы Pconf-R.

1) ППКОП с ПО версии 3_х для системы Астра-РИ-М.

Работа ППКОП основана на анализе информации, получаемой по линии расширения от РПУ Астра-РИ-М непосредственно или через ретрансляторы, и контроле до 192 зарегистрированных радиоканальных извещателей различных типов:

  • объемный оптико-электронный Астра-5131 исполнение А,
  • поверхностный оптико-электронный Астра-5131 исполнение Б,
  • объемный оптико-электронный с отсутствием реакции на животных весом до 20 кг Астра-5121,
  • поверхностный звуковой Астра-6131,
  • магнитоконтактный Астра-3321,
  • магнитоконтактный Астра-3321 в режиме радиопередающего устройства (РПДУ),
  • электроконтактный мобильный (тревожная кнопка — брелок) РПДК Астра-РИ-М,
  • точечный электроконтактный (тревожная кнопка с опцией контроля канала) Астра-3221,
  • пожарный дымовой оптико-электронный Астра-421 исполнение РК,
  • пожарный дымовой оптико-электронный Астра-421 исполнение РК2,
  • ручной пожарный Астра-4511,
  • ручной пожарный Астра-4511 исполнение РК2 ,
  • NEW: аварийный утечки воды Астра-361 исполнение РК,
  • NEW: изменения положения Астра-3531,
  • радиопередающее устройство РПД системы Астра-РИ в режиме извещателя охранного или пожарного типа .

ППКОП системы Астра-РИ-М обеспечивает:

  • поддержку до 4-х РПУ Астра-РИ-М,
  • поддержку до 4-х ретрансляторов (РТР) и до 4-х радиоканальных модулей реле и оповещения (МРО) на каждое РПУ;
  • сквозную системную нумерацию всех радиоустройств (от 1 до 196);
  • отображение уровня принимаемых сигналов от радиоканальных извещателей;
  • 48 логических разделов для распределения в них извещателей, зарегистрированных в РПУ;
  • типы разделов:
    — «Охранный»,
    — «Пожарный»,
    — «Аналоговый»,
    — «Технологический»;
  • режимы разделов:
    — «Автовзятие»,
    — «Тихая тревога»,
    — «Круглосуточный»,
    — «Проходная зона»,
    — «Двойная сработка» (для пожарных);
  • присвоение буквенных наименований разделам;
  • назначение времени задержки на вход /выход для всех разделов;
  • постановку на охрану/снятие с охраны по полномочиям:
    — брелоками РПДК Астра-РИ-М;
    — ключами Touch memory (ТМ) или устройствами, генерирующими код формата ТМ (РПУ Астра-Р исполнение ТМ). Общее количество брелоков и ключей ТМ — до 96;
    — кодом пользователя с клавиатуры. Количество кодов из 3 — 6 знаков до 96;
  • частичное взятие объекта на охрану, например, взятие периметра, когда владелец помещения находится внутри него;
  • взятие по неактивности (таймер на автовзятие от 1 – 7 суток для забывчивых);
  • постановку на охрану с исключением зон индивидуально для каждого раздела. В заводской конфигурации постановка на охрану с исключением зон запрещена для всех разделов. Необходимость включения функции определяется при установке ППКОП на объекте;
  • регистрацию (в журнале) событий в системе по разделам и зарегистрированным в разделах радиоканальным извещателям;
  • режимы работы реле и выходов типа «открытый коллектор»:
    — ПЦН-тревога,
    — взят/снят,
    — контрольная лампа,
    — исполнительный,
    — круглосуточный,
    — звуковой,
    — специальный;
  • установку статуса извещений;
  • управление звуковыми оповещателями;
  • выдачу извещений по линии расширения на релейные модули Астра-821/822, модули индикации Астра-861, GSM коммуникатор Астра-882, радиопередающее устройство РПД Астра-РИ;
  • контроль и частичную настройку коммуникатора Астра-882;
  • память состояния системы после кратковременного выключения питания;
  • мониторинг питающего напряжения с выдачей текущего состояния на ЖКИ в виде пиктограмм.

2) ППКОП с ПО версии 5_х для системы Астра-РИ обеспечивает:

  • поддержку до четырех РПУ Астра-РИ и контроль:
    — ШС зарегистрированных радиопередающих устройств РПД Астра-РИ,
    — ШС ППКОП Астра-712/х, подключенных к РПД Астра-РИ,
    — извещателей РПДК Астра-РИ-М (в качестве «тревожной кнопки»),
    — извещателей («тревожных кнопок») Астра-3221 системы Астра-РИ-М ;
  • присвоение ШС условных (цифровых) обозначений от 1 до 9999. В этом случае во всех извещениях, относящихся к изменению состояния ШС, на индикатор ППКОП выдается его номер как источник события. Если условный номер не присвоен, на индикатор выдается номер РПД и номер ШС (при работе РПД совместно с ППКОП Астра-712/х);
  • регистрацию (в протоколе) событий в системе по каждому РПД и номеру ШС;
  • режим работы реле — ПЦН-тревога;
  • привязку реле №1 к ШС типа «охранный»;
  • привязку реле №2 к ШС типа»пожарный».
  • Регистрация РПУ в ППКОП, регистрация извещателей/РПД в РПУ, установка режимов работы производится с компьютера с помощью программы для ПК Pconf-R;
  • подключение к ПК обеспечивается через интерфейс USB;
  • регистрация РПУ и извещателей и настройка режимов работы может осуществляется со встроенной клавиатуры с доступом по паролю инженера;
  • в системе Астра-РИ регистрация РПУ и РПД осуществляется только со встроенной клавиатуры с доступом по паролю инженера;
  • в ППКОП обеспечивается передача журнала событий в ПК с помощью программы для ПК Pconf-R . При обработке журнала событий на ПК доступна фильтрация по заданным параметрам и печать;
  • ППКОП не предназначен для использования в составе систем автоматического управления пожаротушением.

Технические данные

напряжение питания 10,3÷15 В
ток потребления, не более 200 мА
максимальный ток, коммутируемый реле 0,1 А
максимальное напряжение, коммутируемое реле 100 В
максимальный ток нагрузки выхода OC1 1,5 А
максимальный ток нагрузки выхода OC2 0,1 А
максимальное напряжение нагрузки выхода OC1 30 В
максимальное напряжение нагрузки выхода OC2 12 В
время технической готовности, не более 10 с
длина линии расширения при R Сертификат соответствия ТР, приложение Сертификат соответствия РСТ добровольный

Руководства пользователя

Паспорт

ПО для компьютера

В помощь специалисту

Назначение

  • работа в составе внутриобъектовой радиоканальной системы Астра-РИ-М или в составе радиоканальной СПИ Астра-РИ;
  • контроль состояния:
    — адресных радиоканальных извещателей системы Астра-РИ-М;
    — ШС РПД системы Астра-РИ;
    — ШС ППКОП Астра-712/х, подключенных к РПД Астра-РИ;
  • управление средствами оповещения;
  • выдача тревожных извещений на ПЦН через релейные выходы;
  • выдача извещений по линии расширения на релейные модули Астра-821/822, модули индикации Астра-861, GSM коммуникатор Астра-882 (только в системе Астра-РИ-М), радиопередающее устройство РПД Астра-РИ (только в системе Астра-РИ-М);
  • обмен информацией по линии расширения с радиоприемными устройствами РПУ Астра-РИ-М, РПУ Астра-РИ;
  • ведение журнала событий.

Описание

  • максимальная емкость систем с применением Астра-812:
    192 радиоканальных извещателя в системе Астра-РИ-М,
    768 ШС в системе Астра-РИ;
  • отображение всех извещений на жидкокристаллическом индикаторе (ЖКИ) с детализацией до индивидуального извещателя/ШС;
  • энергонезависимые календарь — часы;
  • протокол на 1000 событий в системе Астра-РИ-М;
  • протокол на 1400 событий в системе Астра-РИ;
  • быстрый доступ с клавиатуры для просмотра журнала событий, состояний извещателей/ШС, разделов/объектов, оборудования и т.д.
  • USB разъем для связи с ПК (задание режимов работы, смена ПО, считывание журнала событий);
  • отсутствие ШС и возможности непосредственно работать с любыми типами извещателей.

При выпуске с завода-изготовителя в ППКОП устанавливается программное обеспечение (ПО) версии 3_х для работы в системе Астра-РИ-М с поддержкой до 4-х РПУ.
Для упрощения и сокращения объема настройки, быстрого запуска системы введены предустановленные заводские настройки (коды, режимы разделов и выходов) и автоматическая привязка извещателей к разделам в зависимости от типов извещателей.

Смена ПО для работы в системе Астра-РИ осуществляется с персонального компьютера (ПК) с помощью программы Pconf-R.

1) ППКОП с ПО версии 3_х для системы Астра-РИ-М.

Работа ППКОП основана на анализе информации, получаемой по линии расширения от РПУ Астра-РИ-М непосредственно или через ретрансляторы, и контроле до 192 зарегистрированных радиоканальных извещателей различных типов:

  • объемный оптико-электронный Астра-5131 исполнение А,
  • поверхностный оптико-электронный Астра-5131 исполнение Б,
  • объемный оптико-электронный с отсутствием реакции на животных весом до 20 кг Астра-5121,
  • поверхностный звуковой Астра-6131,
  • магнитоконтактный Астра-3321,
  • магнитоконтактный Астра-3321 в режиме радиопередающего устройства (РПДУ),
  • электроконтактный мобильный (тревожная кнопка — брелок) РПДК Астра-РИ-М,
  • точечный электроконтактный (тревожная кнопка с опцией контроля канала) Астра-3221,
  • пожарный дымовой оптико-электронный Астра-421 исполнение РК,
  • пожарный дымовой оптико-электронный Астра-421 исполнение РК2,
  • ручной пожарный Астра-4511,
  • ручной пожарный Астра-4511 исполнение РК2 ,
  • NEW: аварийный утечки воды Астра-361 исполнение РК,
  • NEW: изменения положения Астра-3531,
  • радиопередающее устройство РПД системы Астра-РИ в режиме извещателя охранного или пожарного типа .

ППКОП системы Астра-РИ-М обеспечивает:

  • поддержку до 4-х РПУ Астра-РИ-М,
  • поддержку до 4-х ретрансляторов (РТР) и до 4-х радиоканальных модулей реле и оповещения (МРО) на каждое РПУ;
  • сквозную системную нумерацию всех радиоустройств (от 1 до 196);
  • отображение уровня принимаемых сигналов от радиоканальных извещателей;
  • 48 логических разделов для распределения в них извещателей, зарегистрированных в РПУ;
  • типы разделов:
    — «Охранный»,
    — «Пожарный»,
    — «Аналоговый»,
    — «Технологический»;
  • режимы разделов:
    — «Автовзятие»,
    — «Тихая тревога»,
    — «Круглосуточный»,
    — «Проходная зона»,
    — «Двойная сработка» (для пожарных);
  • присвоение буквенных наименований разделам;
  • назначение времени задержки на вход /выход для всех разделов;
  • постановку на охрану/снятие с охраны по полномочиям:
    — брелоками РПДК Астра-РИ-М;
    — ключами Touch memory (ТМ) или устройствами, генерирующими код формата ТМ (РПУ Астра-Р исполнение ТМ). Общее количество брелоков и ключей ТМ — до 96;
    — кодом пользователя с клавиатуры. Количество кодов из 3 — 6 знаков до 96;
  • частичное взятие объекта на охрану, например, взятие периметра, когда владелец помещения находится внутри него;
  • взятие по неактивности (таймер на автовзятие от 1 – 7 суток для забывчивых);
  • постановку на охрану с исключением зон индивидуально для каждого раздела. В заводской конфигурации постановка на охрану с исключением зон запрещена для всех разделов. Необходимость включения функции определяется при установке ППКОП на объекте;
  • регистрацию (в журнале) событий в системе по разделам и зарегистрированным в разделах радиоканальным извещателям;
  • режимы работы реле и выходов типа «открытый коллектор»:
    — ПЦН-тревога,
    — взят/снят,
    — контрольная лампа,
    — исполнительный,
    — круглосуточный,
    — звуковой,
    — специальный;
  • установку статуса извещений;
  • управление звуковыми оповещателями;
  • выдачу извещений по линии расширения на релейные модули Астра-821/822, модули индикации Астра-861, GSM коммуникатор Астра-882, радиопередающее устройство РПД Астра-РИ;
  • контроль и частичную настройку коммуникатора Астра-882;
  • память состояния системы после кратковременного выключения питания;
  • мониторинг питающего напряжения с выдачей текущего состояния на ЖКИ в виде пиктограмм.

2) ППКОП с ПО версии 5_х для системы Астра-РИ обеспечивает:

  • поддержку до четырех РПУ Астра-РИ и контроль:
    — ШС зарегистрированных радиопередающих устройств РПД Астра-РИ,
    — ШС ППКОП Астра-712/х, подключенных к РПД Астра-РИ,
    — извещателей РПДК Астра-РИ-М (в качестве «тревожной кнопки»),
    — извещателей («тревожных кнопок») Астра-3221 системы Астра-РИ-М ;
  • присвоение ШС условных (цифровых) обозначений от 1 до 9999. В этом случае во всех извещениях, относящихся к изменению состояния ШС, на индикатор ППКОП выдается его номер как источник события. Если условный номер не присвоен, на индикатор выдается номер РПД и номер ШС (при работе РПД совместно с ППКОП Астра-712/х);
  • регистрацию (в протоколе) событий в системе по каждому РПД и номеру ШС;
  • режим работы реле — ПЦН-тревога;
  • привязку реле №1 к ШС типа «охранный»;
  • привязку реле №2 к ШС типа»пожарный».
  • Регистрация РПУ в ППКОП, регистрация извещателей/РПД в РПУ, установка режимов работы производится с компьютера с помощью программы для ПК Pconf-R;
  • подключение к ПК обеспечивается через интерфейс USB;
  • регистрация РПУ и извещателей и настройка режимов работы может осуществляется со встроенной клавиатуры с доступом по паролю инженера;
  • в системе Астра-РИ регистрация РПУ и РПД осуществляется только со встроенной клавиатуры с доступом по паролю инженера;
  • в ППКОП обеспечивается передача журнала событий в ПК с помощью программы для ПК Pconf-R . При обработке журнала событий на ПК доступна фильтрация по заданным параметрам и печать;
  • ППКОП не предназначен для использования в составе систем автоматического управления пожаротушением.
