Всем привет!
Сегодня будем ремонтировать видеокарту GTX 650 от фирмы Gigabyte.Немного пред истории видеокарты. Нашел я на OLX её в нерабочем состоянии по заявленной неисправности нет картинки вентиляторы крутятся. Узнал у продавца что она после нескольких сервисов, по фотографиям определил, что у нее паяли цепь питания видео ядра.
И решил я забрать её так как большинство видеокарт с проблемами с питанием восстановимы.

После того как я забрал её сразу проверил дополнительное питание +12 вольт и там оказалось короткое замыкание 30 ом.

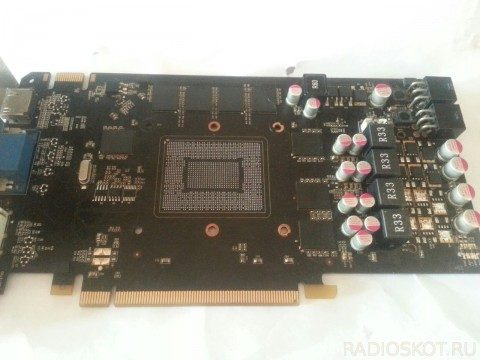

Откручиваю радиатор с полевых транзисторов цепи питания видео ядра, и вижу, что на терморезине есть небольшой нагар.

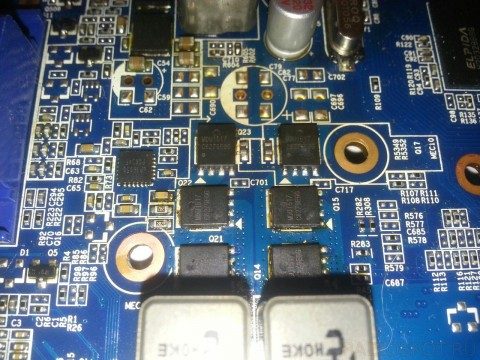

Не выпаивая из платы проверяю полевые транзисторы мультиметром на присутствие короткого замыкания и нахожу один пробитый в верхнем плече преобразователя.

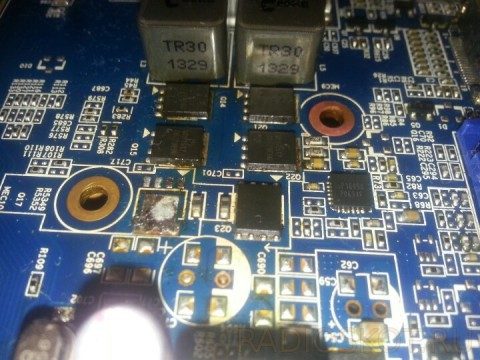

Снял все полевые транзисторы, так как они все разные и не факт, что их не пробьет потом. Сразу после того как выпаял начал мерить сопротивления на карте.
Первый замер сделал на дополнительном питании +12 вольт, короткого замыкания на этом питании больше нет. Следующий замер сопротивлений сделал ядра и видеопамяти. Сопротивления по ядру 13 ом по памяти 300 ом. Судя по сопротивления чип больше жив чем мёртв.


Запаял более мощные полевые транзисторы с донорской карты на 30в 100а, старые были 30в 30а.


После замены включаю карту на тестовом стенде. Она запустилась не успела вывести картинку и блок питания ушел в защиту. Проверяю дополнительное питание +12вольт и на этом питании короткое замыкание. И снова пробило полевой транзистор верхнего плеча одной из 2 фаз.

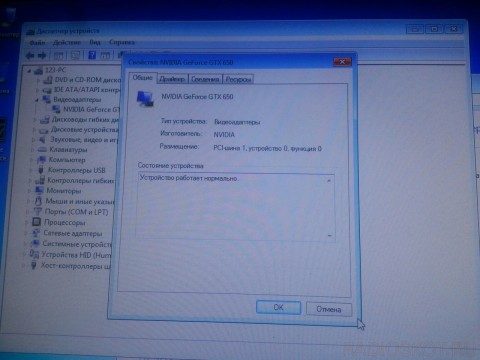

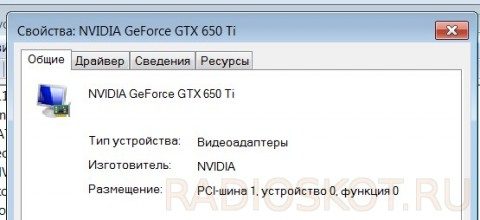

Выпаиваю этот полевой транзистор чтобы убедится о том, что видеочип жив включаю карту на одной фазе. Карта запустилась вывела картинку и даже установились драйвера.

Решил не мучать карту и найти причину пробития полевого транзистора верхнего плеча. Начал проверять затворы верхних плеч до ШИМа. А точнее затворные резисторы верхних плеч питания. Проверяю сопротивления резисторов верхнего плеча на мертвой фазе сопротивление резистора бесконечность вместо 2,2 ом(R595). На рабочей фазе ровно 2,2 ома(R592).

Отличная работа! Даже для себя кой-чего новое узнал. У меня как раз GTX650 в ПК стоит))

У меня тоже GTX650 2Гб валяется (судя по плате у тебя видимо ревизия 1.1, у меня 1.0 ибо такого резистора нету — максимум нумерация до R586) — в 2D работает, если в 3D (игры и подобное) то вылетает или зависает картинка (звук идёт). На плате прогаров нет, грел паяльным феном чип (думал может отвал, хотя карточка что называется из холодных ) ничего не поменялось. Что посоветуете ибо денег на новую уже не предвидится ?

PS: щас сижу на восстановленной GTX460 768 Мб — тоже грел, заработала — она из горячих .
