Многофункциональное рулевое колесо
Audi A6 C5. Общая информация. Инструкция по эксплуатации

Пользование радиосистемой

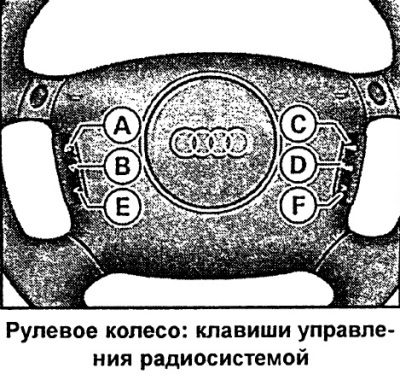

На рулевом колесе находятся органы управления элементарными функциями радиосистемы.

На панели рулевого колеса автомобилей с радиосистемой заводской комплектации смонтированы органы управления элементарными функциями. Это позволяет водителю как можно меньше отвлекаться от управления автомобилем во время движения. Разумеется, возможно также управление радио, магнитофоном/ проигрывателем компакт-дисков и напрямую соответствующими клавишами радиосистемы. Подробное описание Вы найдете в руководстве по эксплуатации радиосистемы.

Нажатием клавиш рулевого колеса включаются следующие режимы:

Клавиша А:

  • Радио: поиск радиочастоты по возрастающей
  • Кассета: быстрая перемотка вперед
  • Компакт-диск: пробег звуковой дорожки вперед

Клавиша В:

  • Радио: поиск радиочастоты по убывающей
  • Кассета: быстрая перемотка назад
  • Компакт-диск: пробег звуковой дорожки назад

Клавиша С: увеличение громкости

Клавиша D: уменьшение громкости

Клавиша Е: клавиши выборки станций (предварительная установка) по убывающей

Клавиша F: клавиши выборки станций (предварительная установка) по возрастающей

Функции клавиш определяются включенным в данный момент режимом радиосистемы. Клавишами Е и F можно последовательно включать до двенадцати станций. Если клавиши выборки станций не запрограммированы или радиостанция не принимается, то при определенных обстоятельствах будет слышен только шум.

Пользование радиосистемой и телефоном

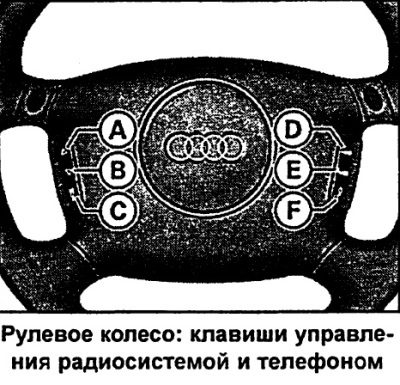

На рулевом колесе находятся органы управления элементарными функциями радиосистемы и телефона.

На панели рулевого колеса автомобилей с радиосистемой и телефоном заводской комплектации смонтированы органы управления элементарными функциями. Это позволяет водителю как можно меньше отвлекаться от управления автомобилем во время движения. Разумеется, возможно также управление радио, магнитофоном/ проигрывателем компакт-дисков или телефоном и напрямую соответствующими клавишами данных приборов.

Нажатием клавиш рулевого колеса включаются следующие режимы:

Клавиша А:

  • Радио: поиск радиочастоты по возрастающей
  • Кассета: быстрая перемотка вперед
  • Компакт-диск: пробег звуковой дорожки вперед
  • Телефон (устройство громкоговорящей связи): абонентские номера (регистр) — поиск по возрастающей

Клавиша В:

  • Радио: поиск радиочастоты по убывающей
  • Кассета: быстрая перемотка назад
  • Компакт-диск: пробег звуковой дорожки назад
  • Телефон (устройство громкоговорящей связи): абонентские номера (регистр) — поиск по нисходящей

Клавиша D: увеличение громкости

Клавиша Е: уменьшение громкости

Клавиша F:

  • Радио: клавиша включения речевой системы управления (SBS)
  • Кассета: клавиша включения речевой системы управления (SBS)
  • Компакт-диск: клавиша включения речевой системы управления (SBS)
  • Телефон (устройство громкоговорящей связи): телефон (ведение переговоров, завершение текущего разговора)
  • Речевое управление: клавиша прекращения связи

Функции клавиш определяются включенным в данный момент режимом радиосистемы.

Прогон абонентских номеров осуществляется в алфавитном порядке по именам абонентов, по возрастающей А —> Z или убывающей Z —> А. При более длительном нажатии клавиш А или В происходит быстрый прогон хранящихся в памяти абонентских номеров.

Инструкции по пользованию телефоном

После включения зажигания или телефона и ввода номера PIN осуществляется автоматический процесс считывания данных памяти карты SIM.

Процесс считывания длится, в зависимости от количества хранящихся в памяти данных Вашей карты SIM, от 15 до 60 с. В это время на дисплее FIS появляется сообщение «BITTE WARTEN . » (просьба подождать).

Индикация функции телефона

На дисплей комбинации приборов может выводиться индикация следующих функций телефона:

  • BITTE WARTEN — Процесс считывания данных памяти карты SIM
  • SIM EINSETZEN (установить SIM) — В телефоне отсутствует карта SIM
  • PIN EINGEBEN — Еще не введен номер PIN
  • KEIN SERVICE (отсутствие связи) — Нет связи с телефонной сетью
  • ANRUF (вызов) — Поступление вызова. На индикацию дополнительно, поочередно с индикацией «ANRUF», может выводиться номер звонящего абонента.
  • NUMERBESETZT — Набранный номер занят
  • TELEFON AUS — Телефон выключен
  • ANRUF AUFBAU (набор) — Установление связи
  • KEINEINTRAGE (отсутствие сообщений) — В памяти карты SIM отсутствуют сообщения
  • DATENRUF AKTIV (функция вызова данных) — Через инфракрасный или последовательный интерфейс вызов текущей информации/ факсимильных сообщений.

Изменение варианта языка Вывод на индикацию функций телефона осуществляется автоматически на языке, хранящемся в памяти карты SIM. Как правило, немецкий язык на картах немецких компаний, предоставляющих услуги сети. Изменение варианта языка осуществляется через меню «Telefoneinstellungen» (настройка телефона) — «Sprache» (язык).

Телефон и телематика автомобилей с телематикой Audi

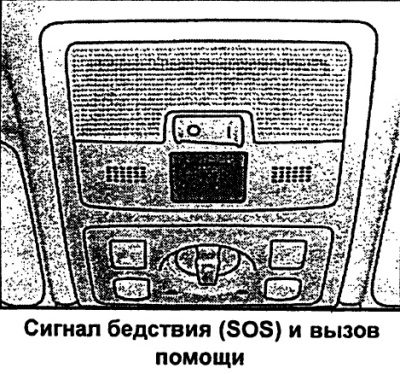

Сигнал бедствия SOS и вызов помощи

Система телематики (телематика представляет собой единую систему телекоммуникации и информатики), наряду с возможностью ведения телефонных переговоров, обладает рядом дополнительных функций безопасности. Под крышкой находится устройство подачи сигнала бедствия SOS и вызова технической помощи.

Подача сигнала бедствия (SOS) нажатием клавиши

  • Для открывания нажать крышку.
  • Нажать клавишу SOS.

Вызов технической помощи

  • Открыть крышку нажатием.
  • Нажать клавишу вызова технической помощи (Serviceruf).

При подаче сигнала бедствия (SOS) на центральный пункт управления технической помощи Audi передастся важная информация относительно местонахождения и идентификации Вашего автомобиля. В экстренной или опасной ситуации сигнал бедствия SOS можно подать нажатием клавиши SOS. Кроме того, сигнал SOS подастся автоматически при срабатывании подушки безопасности или устройств тугого натяжения ремней безопасности.

Телефон

Телефон находится в центральной консоли или подлокотнике.

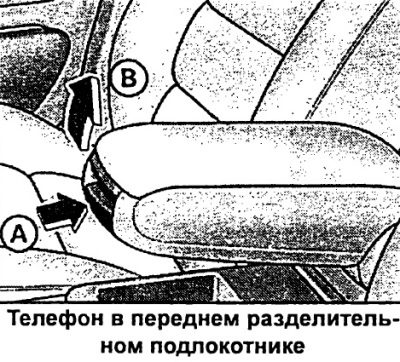

Установка подлокотника

  • Существует возможность установки подлокотника в различных фиксированных положениях. Нажать клавишу А и полностью отвести подлокотник вниз.
  • Поднимать подлокотник вверх, последовательно проходя фиксированные положения, вплоть до нужного.

Открывание крышки подлокотника

  • Крышка подлокотника открывается ручкой В.

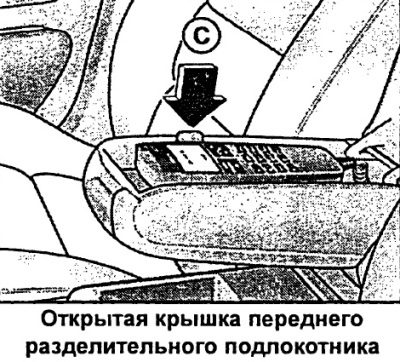

Извлечение телефона

  • Высвободить телефон из держателя нажатием клавиши С.

По соображениям комфорта, а также для возможности пользования телефоном пассажирами задних сидений, подлокотник может устанавливаться и одним из нескольких фиксированных положений.

Правила пользования телефоном Audi содержатся в соответствующем руководстве по эксплуатации.

Пользование телефоном со стороны задних сидений

Автомобильным телефоном можно пользоваться пассажирам передних и задних сидений.

Ведение телефонных переговоров со стороны задних сидений

  • Отвести подлокотник вверх в вертикальное положение.

Установка подлокотника в исходное положение

  • Нажать клавишу А и отвести подлокотник до упора вперед.

Источник

Мой архив по ремонту Audi

Ремонт и обслуживание Audi

Подключение мультируля

Подключение мультируля с кнопочками к A4 B5 2001 модельный год.

По штату в моей комплектации руль с кнопочками положен. Да и vagcom ругался на отсутствии электроники в руле. По сему решил восстановить до штатного состояния машину, да и руль удачно подвернулся, кожаный с кнопками и подогревом. Интересно, зачем прошлый хозяин руль целиком заменил после срабатывания подушки.

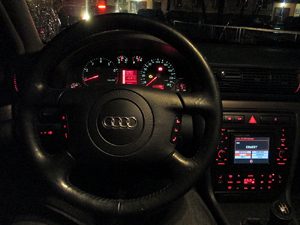

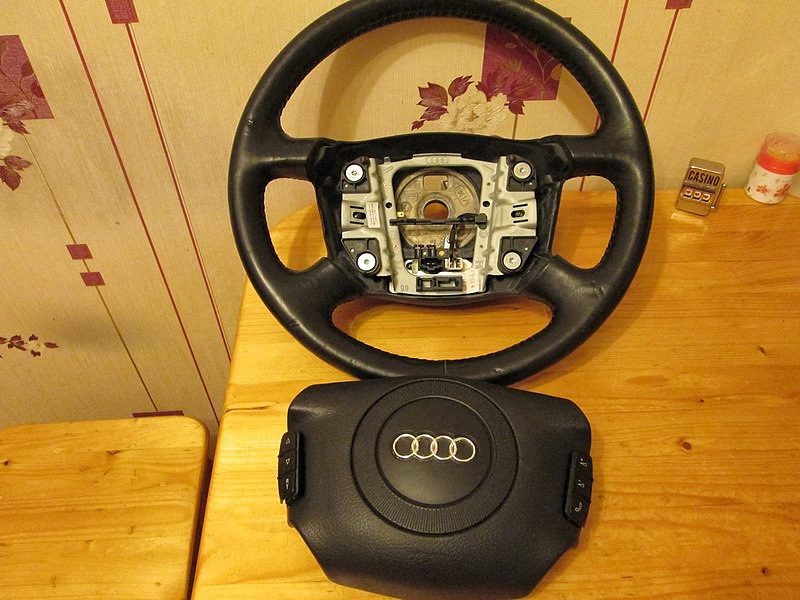

Вот такой руль в штате у меня должен быть.

При установке столкнулся проблемой – Полное отсутствие родной схемы как оно должно быть у меня в штате. Напомню машина Ауди А4 Б5 конца 2000г, это 2001мод. год.
Ну ничего, Интернет помог 🙂

Принцип работы такой — Сигнал кнопок через блок электроники в руле, через подвижное кольцо, идет на контроллер, его еще «реле» называют. С него на приборку уже в виде СAN, с приборки через RDS-TMS тюнер уже преобразованный им из нормального CAN во внутренний CAN блаупункт на RNS-D. Все просто, через такие же дебри выводится информация с RNS-D на экран приборки.
Так как контроллер (реле) перед подвижным кольцом у меня стоит, опрашивается, и бодро рапортует что не видит электронику в руле. То мне надо было только купить руль с электроникой и кнопками, что и сделал 🙂

Далее покажу что куда надо подключать, вдруг кому пригодится.

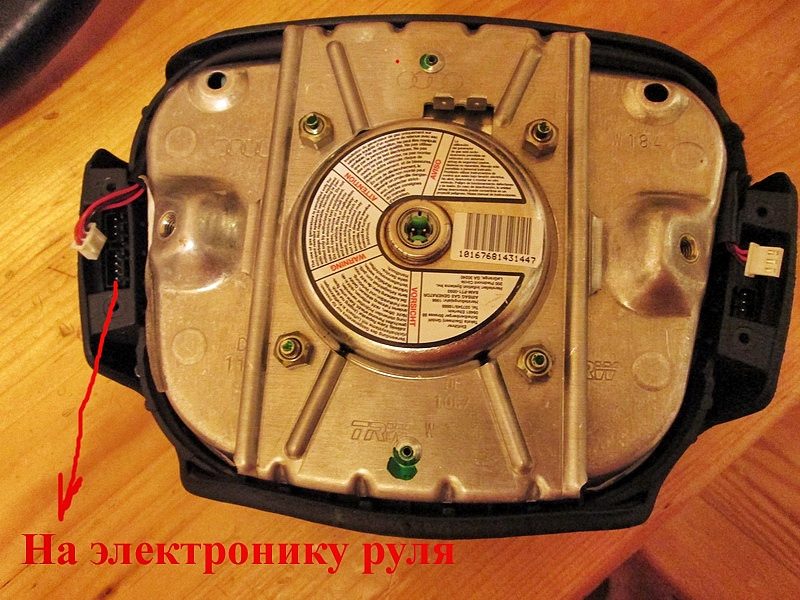

Вот подушка с кнопками, кнопки между собой соединены шлейфиком и имеют выход на блок электроники руля.

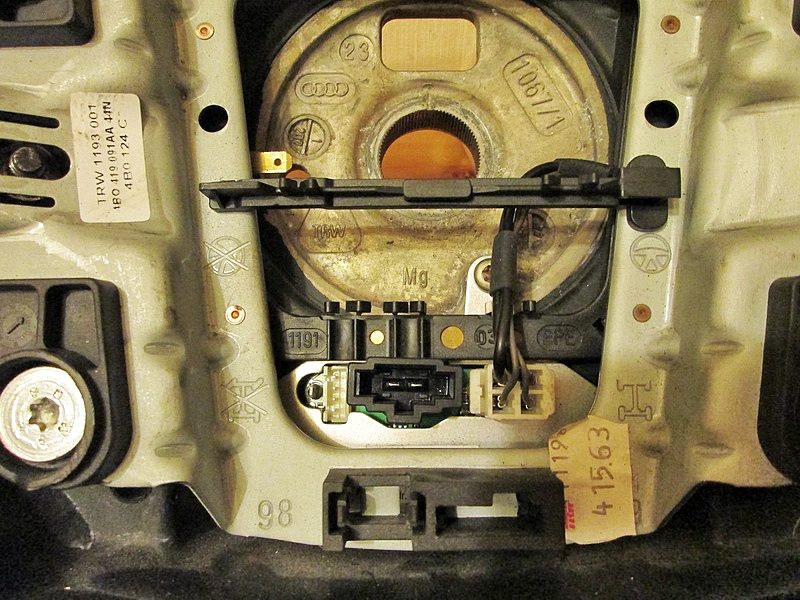

Вот сам руль, видите там блок электроники спрятан. Он управляет подогревом руля и преобразует нажатие кнопок в протокол понятный контроллеру (реле). Который в дальнейшим в CAN преобразует сее. Соединение с контроллером однопроводное, ну не считая земли.

Полную распиновку электроники руля я не нашел, по сему просто вытащил ее и по дорожкам посмотрел, что куда приходит и что уходит.

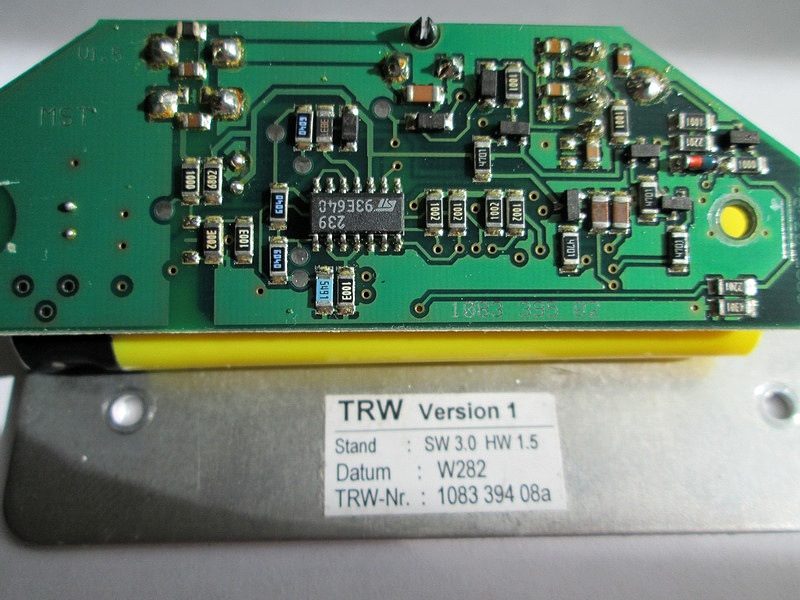

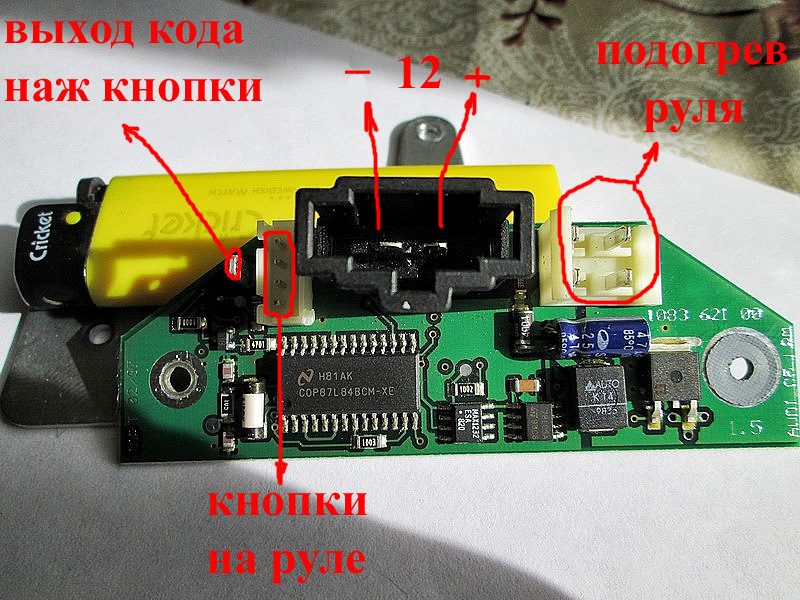

Вот эта плата с одной стороны.

Вот разрисовал как и что, меня в основном интересовала полярность питания и выход на контроллер (реле). Все очень просто.

Так же разобрался – прозвонил контакты на подвижном кольце. Тоже все просто оказалось. Подушка на подушку, бибикалка на контакты бибикалки, контакт с контролера (реле) по которому передается код нажатия на соответствующий контакт электроники руля, на неё же +- 12 вольт. Оставшиеся 3 контакта мне не нужны, наверно при других модификациях используются.

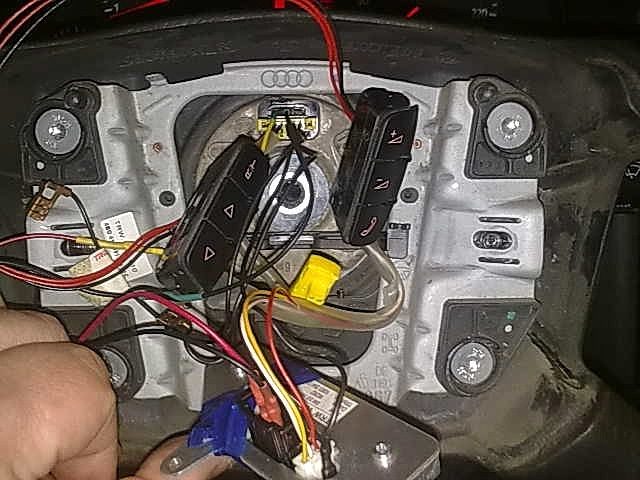

Предварительно все собрал «на живую нитку». Все отлично сразу заработало, все регулируется и все управляется кнопками, имею ввиду радио, СД чейнджер, телевизор.
Теперь можно все штатно привинчивать и прокладывать провода по крепежкам руля, по штатным местам, что б было красиво и нигде ничего не терлось.

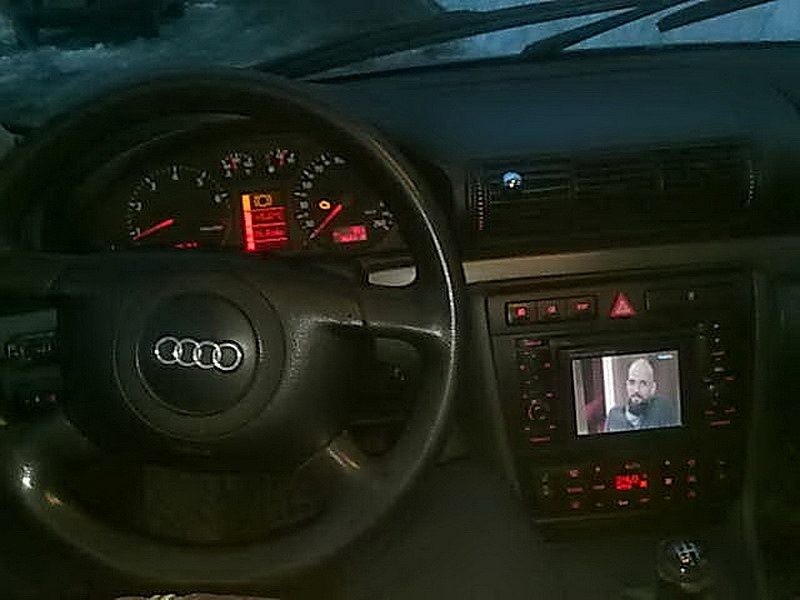

Стало вот так, как с завода, красота :-))) Да и реально удобно стало навиком управлять, руку тянуть не надо.
На этом все, не гвоздя не жезла вам.

Источник

Подключение мультируля к китайской магнитоле

Автомобилестроение находится в постоянном процессе развития. Конструкторы постоянно придумывают различного рода усовершенствования, которые имеют своей целью максимально обезопасить и сделать наиболее комфортабельным управление автомобилем.

Одним из таких усовершенствований является установка мультируля. В данном обзоре мы ответим на вопрос, что такое мультируль и можно ли его поставить вместо обычного рулевого колеса.

Мультируль

Название мультируль является сокращением от общепринятого термина – многофункциональный руль. Что же скрывается под данным обозначением.

Как уже говорилось ранее, все автомобильные конструкторы стремятся сделать управление автомобилем очень удобным. Так, как в современных транспортных средствах имеется множество различных гаджетов и «наворотов», которые во время поездки довольно часто требуют переключений и регулировок, то водителю приходится регулярно отвлекаться на них, это в свою очередь может привести к аварийным ситуациям. Именно данный фактор явился решающим для авто-инженеров в создании многофункционального руля. Они постарались перенести часть управляющих элементов на рулевое колесо и избавить водителя от необходимости бросать руль и переключать всевозможные кнопки и рычажки.

Мультируль (многофункциональный руль) – это обычное рулевое колесо, на котором размещены и различные вспомогательные элементы управления электрооборудованием авто. В современных автомобилях это может быть очень продвинутое технологическое устройство.

Что может находится на руле

На наших дорогах можно встретить транспортные средства различного класса, естественно, что и электронная начинка таких автомобилей будет существенно различная. В зависимости от класса будут отличаться и многофункциональные рули. Так, например, в недорогом авто на «баранку» в лучшем случае вынесут управление аудиосистемой, да и то только функцию включения или выключения. Регулировку звука и другие настройки, скорее всего, придётся производить как обычно.

Если машина будет классом несколько повыше, то и на рулевое колесо скорее всего будут вынесены еще и управление регулировки климат системы, управление бортовым компьютером и круиз-контролем.

В еще более продвинутых вариантах можно встретить возможность управления с руля мобильным телефоном. Эта функция получила название «hands free» или «свободные руки». Сегодня многие смартфоны имеют возможность получить доступ к автомобильным аудиосистемам и через управление смартфоном с руля можно управлять и мультимедийной системой.

Кроме перечисленных функций, кнопки мультируля могут управлять:

  • Работой механической и автоматической коробки передач.
  • Контролем функций трансмиссии в транспортных средствах с полным приводом.
  • Регулировкой режимов работы подвесок, при которой изменяется клиренс и их жесткость.

Всеми этими возможностями обычно обладают многофункциональные рули в автомобилях с очень дорогой комплектацией, большинства престижных марок.

KEY2 к проводу WHITE (белый)

Это стандартная процедура, проделываемая всегда при подключении всех 2 или 1 DIN китайских магнитол. Но загвоздка в том, что цвет проводов, к которым нужно подключать KEY1 и KEY2 могут быть не коричневый с белым, а какого угодно цвета, в зависимости от производителя и модели вашего автомобиля. На Mazda, например, эти провода как раз таки коричневого и белого цвета, а вот если у вас авто другого производителея, судьба вам такого подарка может и не оставить. Кроме того, вам обязательно понадобится схема распиновки разъема магнитолы в вашей машине, которая наверняка найдется у нас на сайте, поищите и найдете. В общем, основной задачей для вас, станет поиск на схеме распиновки проводочки, отвечающие за кнопки на рулевом колесе.

Расположение контактов на штекере, отвечающих за управление магнитолой кнопками с руля (прим. Mazda 3)

Китайские Андроид магнитолы, в своем большинстве (да и не только китайские, современные нештатные, в том числе) рассчитаны работу с резистивными откликом кнопочек, так что, если у вас кнопки подключаются через CAN шину, то и магнитола изначальнов вам понадобится с возможностью управления через кнопки на руле, подключаемые через CAN модуль. Поэтому, перед покупкой магнитлы узнайте, как именно у вас реализовано управление магнитолой с руля. Такой случай (управление через CAN) мы рассмотрим в выложенных ниже видоинструкциях подключения.

После успешного соединения проводов кнопки будут запитаны от магнитолы и готовы к использованию, останется только лишь запрограмировать их на магнитоле. Процесс этот вовсе не сложный и не долгий, в прочем, посмотрите, как это делают ребята на роликах о подключении кнопок руля к магнитоле. Смотрим:

Видеоролики подключения магнитолы к кнопкам на руле в различных марках автомобилей

Подключение кнопок к магнитоле на Mazda 3

Подключение кнопок к магнитоле на Mazda CX-7 (Подключение кнопок к магнитоле через CAN — модуль)

Подключение кнопок к магнитоле на Mitsubishi L200 (магнитола Alpine)

Подключение кнопок к магнитоле на Hyundai Solaris (Solaris, Kia Rio и аналогичных автомобилях)

Подключение кнопок к магнитоле на Kia Sorento

Подключение кнопок к магнитоле на Hyundai Elantra

Установка и подключение кнопок к магнитоле на Lada (Kalina, Priora, Granta и аналогичные машины)

Подключение кнопок к магнитоле на Toyota (магнитола Pioneer)

Установка и подключение нештатных кнопок к магнитоле и рулю

Иногда бывает, что с правильным подключением штатных кнопок к китайской андроид магнитоле возникает просто непосильная морока и у пользователей просто опускаются руки (особенно часто это бывает, если кнопки подключаются через CAN модуль). А может быть, что этих штатных кнопок на руле в принципе нет. В таких случаях целесообразным решением проблемы может стать подключение нештатных кнопок к рулю. Они беспроводные, к магнитоле подключаются через блютуз-ретраснлятор, который к самой магнитоле подключается крайне и крайне просто. Смотрим видео:

Установка и подключение кнопок на любую марку автомобиля (установка нештатных кнопок на руль)

Установка и подключение нештатных кнопок 1 DIN магнитоле

Схема подключения нештатных кнопок к магнитоле

Схема подключения нештатных кнопок к магнитоле

Подключаем к рулю магнитолу

Практически все автомобили, имеющие мультируль имеют установленную штатную магнитолу. Но может возникнуть такая ситуация, что появляется желание заменить музыкальную установку на более совершенную. В таком случае нужно быть готовым к тому факту, что расположенные на руле кнопки управлять новой системой не будут. Потребуется провести некоторую работу для устранения этой проблемы. Несмотря на кажущуюся простоту предстоящих работ, подключение нештатной магнитолы может занять несколько часов. Успех и скорость работ будет зависеть от навыков работы с электроникой, в противном случае лучше всего обратиться к мастеру. Если же вы все-таки решите испытать свои силы и подключить магнитолу к мультирулю самостоятельно, то следуя нашим инструкциям, вы добьетесь поставленной цели.

Что нужно приготовить

  • Подходящую именно вам магнитолу. Самой большой популярностью у водителей пользуются проигрыватели «Пионер» или «Сони».
  • ISO-адаптер – данный переходник чаще всего находится в комплекте с аппаратурой.
  • Покупаем еще один такой же адаптер.
  • Переходник для подсоединения антенны, тоже нужно приобрести.
  • Адаптер, позволяющий соединить кнопки на мультируле и магнитолой.

Подбор адаптера

Адаптер необходим для корректного подсоединения нештатной магнитолы к мультирулю. Производители предлагают довольно разнообразный выбор данных устройств. Это могут быть модели, подходящие только к конкретному автомобилю или универсальные, которые можно подключить практически на любое авто.

Среди универсальных моделей наибольшей популярностью пользуется адаптер с возможностью программирования – под маркой ACV. Эти устройства выглядят как модуль небольших размеров с проводами разных цветов. Эти провода выведены наружу, что облегчает процесс соединения с проводами на колодке магнитолы. Подходят данные адаптеры ко всем магнитолам, независимо от марки, имеющим пульт дистанционного подключения и процесс программирования будет происходить непосредственно с пульта. Адаптер ACV SWI-1 позволяет сохранить все функции кнопок расположенных на руле и даже расширяет их возможности, а именно позволяет запрограммировать две функции на одну и ту же кнопку. Это достигается кратковременным или длительным нажатием.

Установка

  • Сначала подключаем магнитолу с соблюдением всех инструкций. Подключаем антенну и проверяем корректность работы устройства.
  • Соединяем провода колодки руля и провода адаптера, придерживаясь следующей схемы.
  • Белый провод на адаптере должен быть обязательно отключен от массы.
  • Линия 1 (синий провод) – STRG SWA.
  • Линия 2 (зеленый провод) – STRG SWB.
  • МАССА (черный провод) – STRG GND, на минус (корпус транспортного средства).

После соединения всех проводов начинается непосредственный процесс программирования.

  1. На адаптер подается питание +12В – один из светодиодов должен мигнуть.
  2. Подсоединяем к МАССЕ провод белого цвета, и устройство входит в процесс обучения.
  3. На мультируле находим кнопку регулировки громкости звука, нажимаем и удерживаем ее до тех пор, пока светодиод не загорится.
  4. На пульте дистанционного управления нажимаем кнопку усиления звука и наводим пульт на адаптер – горящий на корпусе светодиод должен в это время погаснуть.
  5. Если нужно на эту же кнопку на руле разместить и вторую команду, то ее нужно нажать и держать пока оба светодиода не загорятся.
  6. На пульте ДУ удерживаем кнопку, пока светодиоды не погаснут.
  7. Программирование всех остальных кнопок проводим по тому же самому принципу.
  8. Отключаем на адаптере белый провод и производим его изоляцию.
  9. Настройка полностью завершена, и вы совершили самостоятельное подключение мультируля к нештатной магнитоле.

Некоторые умельцы решаются подключить магнитолу к рулю, не имея на нем кнопок. Перед ними встает естественный вопрос – как сделать мультируль своими руками. Это вполне возможно для тех, кто плотно «дружит» с электроникой. Всем же остальным можно дать совет – просто приобретите уже готовый многофункциональный руль, этим вы убережете себя от лишних трат времени, да и средств.

Камера заднего вида

О полезности данного оборудования нет необходимости рассказывать. Камера заднего вида является неоценимым помощником для начинающих автолюбителей, которые, как правило, испытывают трудности при совершении парковочных действий.

По видам (месту и способу) установки различают несколько типов обзорных камер заднего вида:

  • Камеры штатной установки. В строго определенных производителем авто местах;
  • Универсальные устройства. Место расположения выбирает сам водитель;
  • Проводные;
  • Беспроводные камеры заднего вида.

В качестве примера используем универсальную проводную камеру и китайскую магнитолу формата 2 din.

Выбираем место установки. Рамка номера, ручка багажного отсека и т.д. В салоне, за задним стеклом камеру располагать не рекомендуется.

Осуществляем прокладку соединяющего камеру и ГО кабеля. Провод пятиметровой длины входит в комплект устройства.

Подсоединяем камеру к питанию. В роли источника выступает любой из фонарей заднего хода. Обязательно используем предохранитель в этой цепи.

Подключаем через тюльпан (разъем) камеру к проигрывателю. Для этого предназначается отдельный выход. В случае его отсутствия устройство присоединяется через вход «видео».

Производим настройку картинки и расположения камеры.

Мультируль

Под таким названием подразумевается подключение китайской магнитолы к рулю автомобиля. То есть обеспечивается возможность управления штатным проигрывателем непосредственно с рулевого колеса.

Для осуществления данного подключения понадобятся:

  • Руль с встроенными управленческими кнопками или нишей для их размещения;
  • Автомагнитола;

  • Два переходника (адаптера) ISO;
  • Переходные устройства для антенны и совмещения кнопок руля с магнитолой.

Сразу оговоримся, процесс подключения мультимедийной системы и ее адаптация с мультирулем – процесс не то чтобы сложный, но кропотливый и требующий определенных навыков. Объясняется это тем, что очень часто распиновка такого подключения у автомагнитолы и рулевого колеса не совпадают, хоть и прописаны в инструкциях. И поэтому советуем по возможности обратиться в специализированный центр, занимающийся такого рода установками.
