Блок АВР EKF PROxima ТСМ

2021-05-03 Статьи Комментариев нет

Блок АВР EKF PROxima ТСМ представляет собой готовое решение для систем автоматического ввода резерва. Технически он выполнен в виде моноблока, основой которого являются два автоматических выключателя и электронный блок управления. В устройстве предусмотрены электрическая и механическая блокировки, что обеспечивает безопасную эксплуатацию, есть встроенные функции защиты от токов перегрузки и коротких замыканий.

Основным преимуществом таких уже готовых систем АВР перед другими, построенными, скажем, на базе управляющих логических устройств (программируемых реле), на мой взгляд является его быстрый монтаж и ввод в эксплуатацию. В этом случае не придется писать программу для программируемых реле, задействовать дополнительные устройства. Все необходимые параметры можно задать в блоке управления.

Небольшим минусом устройства, я нахожу его довольно внушительные габариты. Например блок АВР ТСM-100 на 63А 3р имеет ширину 420 мм, высоту 240 мм и глубину 140 мм.

На основе данного блока можно реализовать две основные схемы АВР.

1. Два ввода от трансформаторной подстанции с приоритетом, либо без приоритета.

В случае пропадания питания но основном вводе, блок АВР автоматически подключает резервную линию. После восстановления параметров основной линии, устройство автоматически переводит питание с резервной линии на основную. С помощью электронного блока управления задается время выдержки срабатывания при переключении.

Также можно реализовать схему с равнозначными вводами. Тогда в случае отключения первого ввода, устройство автоматически переводит на второй ввод. После восстановления параметров первой линии, автоматического возврата не происходит.

2. Основной ввод от трансформаторной подстанции, резервный — от генератора.

В этом случае, при отключении основного ввода, блок АВР будет автоматически подключать резервную линию от генератора и осуществлять автоматический возврат с генератора на основную линию после восстановления параметров основного ввода.

Также предусмотрена возможность ручного переключения между вводами.

Схема подключения блока АВР

Как я уже написал, схема подключения АВР ТСM PROxima проста и не должна вызвать каких-либо затруднений.

На верхние зажимы NA, NB, NC подключается питание от основного источника, на RA, RB, RC — резервного. Снизу подключаются отходящие линии.

Для подключения нейтральных проводников, в случае 3-полюсного АВР, слева находятся два зажима NN и RN. В 4-полюсном исполнении, нейтраль подключается сверху, также, как и фазные проводники.

Схема подключения управляющего контроллера следующая:

Клеммы 1,2,3 могут быть задействованы для индикации работы АВР. При работе от основной линии, появляется напряжение 230V между клеммами 1 и 2. При работе резервного ввода — между клеммами 1 и 3.

Клеммы 4 и 5 используются в схеме основного ввода от ТП, резервного — от генератора, для подачи сигнала на запуск генератора.

В случае питания от основного ввода контакт разомкнут. При пропадании питания на основном вводе, контакт замыкается через 10 сек. и подает команду генератору на запуск. В схеме два ввода от ТП с приоритетом, либо без приоритета, контакт всегда замкнут.

На клеммы 6 и 7 заводится сигнал 24V DC от пожарной сигнализации. В случае, если сигнал пришел, блок АВР отключает нагрузку как на первом, так и на втором вводе.

Внешний источник питания контроллеру не требуется.

Также стоит отметить, что блок управления может устанавливаться отдельно от АВР, при помощи отдельного кабеля, который, кстати, не входит в комплект поставки.

Основные функции контроллера управления

Контроллер осуществляет мониторинг наличия напряжения основного и резервного источника питания, выдает команду на автоматическое переключение вводов при потери фазы, при пониженном и повышенном напряжении, задает задержку на переключения.

В меню настройки контроллера можно задать следующие параметры:

  • время задержки переключения с основной на резервную линию.
  • время задержки переключения с резервной на основную линию.
  • установить режим работы АВР — электросеть-электросеть, электросеть – генератор.
  • установить порог срабатывания при повышенном напряжении.
  • установить порог срабатывания при пониженном напряжении.
  • установить номинальное напряжение основного и резервного источников питания.

Более подробно процесс настройки параметров вы можете посмотреть в мануале на устройство.

Кроме того, на ЖК дисплей контроллера выводится информация о состоянии работы АВР — включена основная линия, включена резервная линия, основная и резервная линии выключены, отображение технических параметров, отображение руч/авт. управления, аварий при отключении по сигналу пожарной сигнализации или по аварии расцепителя, время задержки.

Символы NA (1), NB (2), NC (3) отображаются, если напряжение основного источника питания по фазе A, B и C в норме. Если питание отсутствует, выше или ниже нормы, то символ не отображается.

То же самое и с резервным источником питания. Если питание резервного источника в норме, то на дисплее отображаются символы RA (4), RB (5), RC (6). Если это не так, то символы не отображаются.

Если обе линии отключены, то на дисплее выводится Double points (7). При переходе в ручной режим, отображается Manual (8), в автоматический — Automatic (9).

Commonly Used (10) показывает, когда включен автомат при основном источнике питания, а Standup (11), когда автомат включен на резерве.

Self-Recovery и Non-Self Recovery (12) на дисплее указывают, установлено ли в настройках автоматическое переключение на резервный ввод, либо автоматическое переключение отключено.

При наличии сигнала пожарной сигнализации или аварии расцепителя, на дисплее выводится Alarm (13).

Для настройки меню параметров, для перевода блока АВР в ручной или автоматический режимы, на контроллере имеются кнопки управления.

  1. Настройка — при нажатии кнопки отображается меню настроек.
  2. Стрелка вправо — в рабочем режиме, позволяет проверить напряжение, в режиме установки параметров нажатие данной кнопки позволяет вернуться назад.
  3. Стрелка вверх — в процессе настройки нажатие данной кнопки увеличивает значение.
  4. Стрелка вниз — в процессе настройки нажатие данной кнопки уменьшает значение.
  5. Руч. — Кнопка включения ручного режима.
  6. Авт. — Кнопка включения автоматического режима.
  7. Выкл. — Кнопка выключения (режим OFF): в ручном режиме нажатие кнопки позволяет вернуться к позиции OFF (отключение обеих линий), при настройке позволяет сохранить данные и выйти.

Источник

AVR-02

Назначение

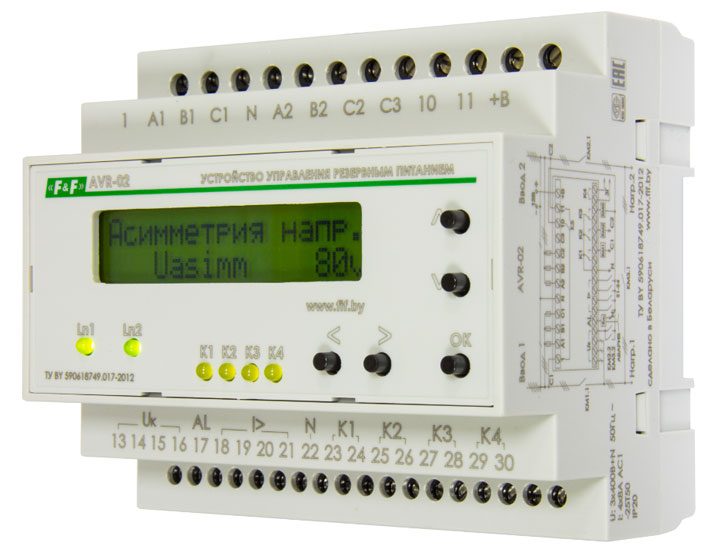

Устройство управления AVR-02 предназначено для построения блоков АВР с двумя или тремя вводами питания (генераторной установкой), с секционными выключателями, с одной или двумя нагрузками.

Типовые решения блоков АВР можно скачать на форуме компании.
АЛЬБОМ СХЕМ на базе устройств управления резервным питанием.

Функциональные возможности устройства AVR-02:

  1. Контроль наличия фаз;
  2. Контроль минимального и максимального напряжения в фазах;
  3. Контроль чередования, слипания фаз;
  4. Контроль асимметрии фаз;
  5. Управление контакторами и моторными приводами;
  6. Контроль состояния контакторов (моторных приводов);
  7. Контроль срабатывания выключателей по сверхтоку;
  8. Формирование напряжения оперативного питания;
  9. Формирование сигнала запуска генератора;
  10. Формирование сигнала “Авария”;
  11. Ограничение доступа к настройкам вводом PIN-кода;
  12. Пуско-наладочный режим;
  13. Возможность работы от внешнего источника питания;
  14. Сохранение работоспособности в диапазоне напряжений от 24 до 450В;
  15. Использования в однофазных цепях.

Функции блоков АВР на устройстве AVR-02:

  • Автоматического включения резервного питания в соответствии с заданным алгоритмом;
  • Защиты потребителей напряжением до 400В;
  • Установки времени срабатывания АВР при отключении и восстановлении основного питания;
  • Ручного управления исполнительными аппаратами;
  • Индикации наличия и качества напряжения на вводах;
  • Индикации состояния («включено», «отключено», «авария») исполнительных аппаратов;
  • Индикации режимов работы;
  • Электрических и программных блокировок исполнительных аппаратов при различных режимах работы;
  • Противопожарного отключения исполнительных аппаратов;
  • Контроль резервной линии от генератора.

За сборкой Шкафа АВР «под ключ» на территории Российской Федерации компания СООО «Евроавтоматика ФиФ» рекомендует обратится к одному из партнеров:

Источник

3 схемы автоматического ввода резерва для дома. Ввод 1 — Ввод 2 — Генератор.

При сборке схемы автоматического ввода резерва можно выбрать три варианта. Два более простых и один посложнее.

Рассмотрим каждый из вариантов схемы поподробнее.

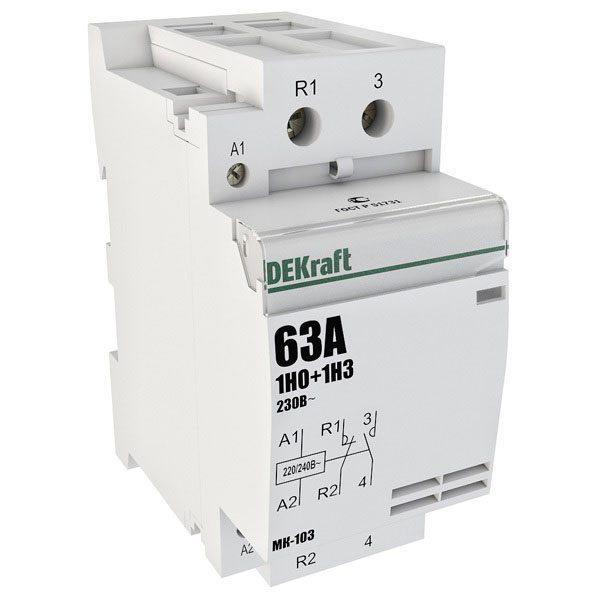

Простейшая схема АВР для двух однофазных вводов собирается всего лишь на одном магнитном пускателе. Для этого понадобится контактор с двумя парами контактов:

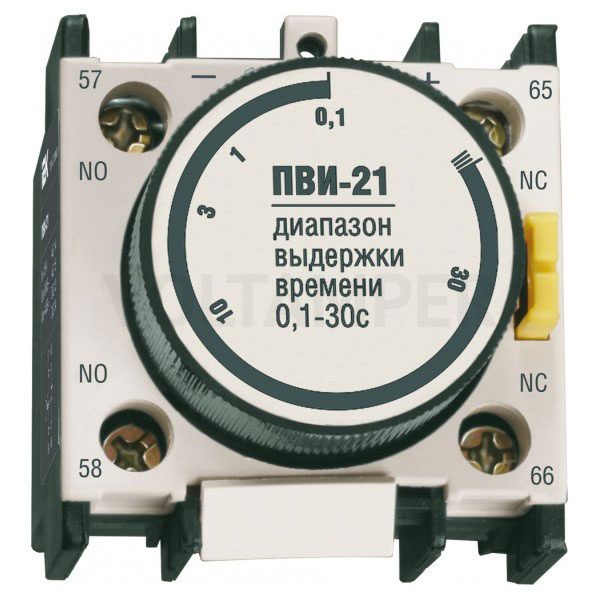

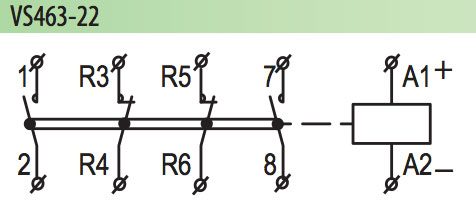

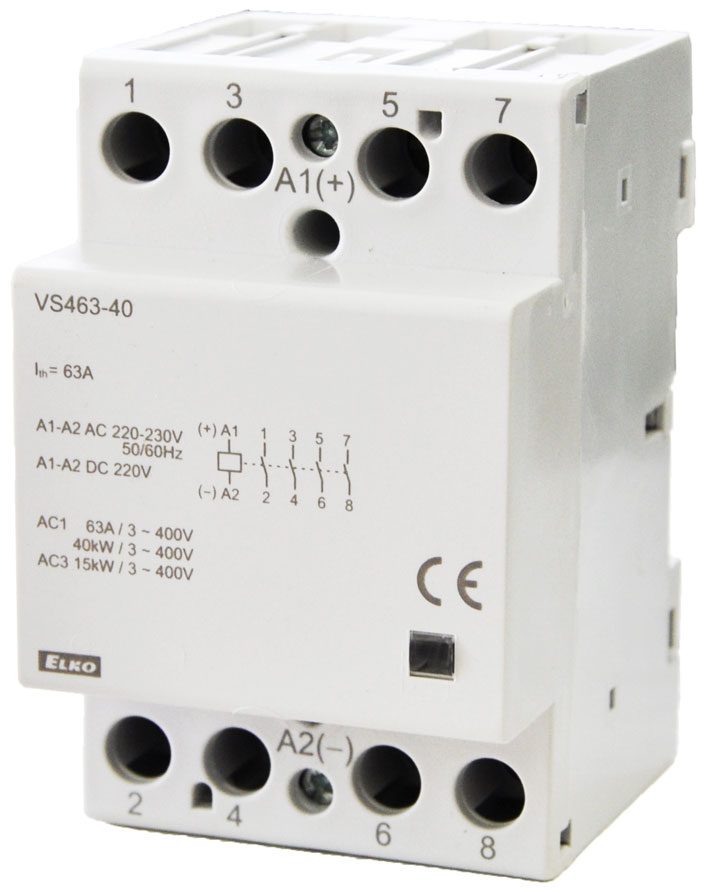

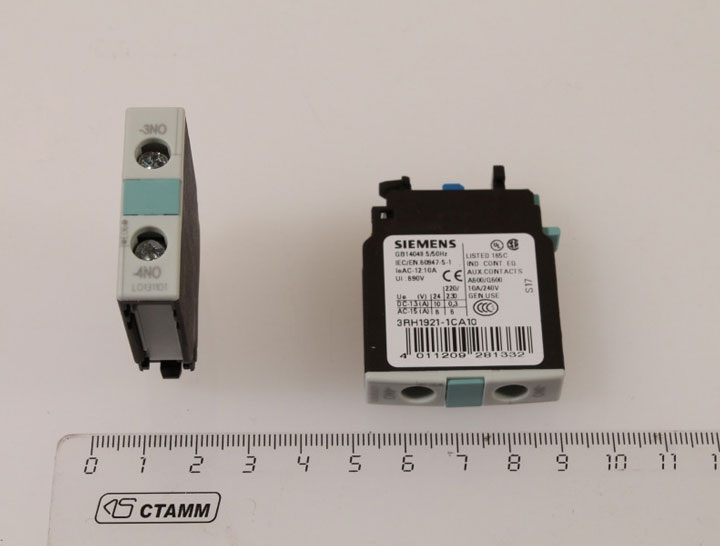

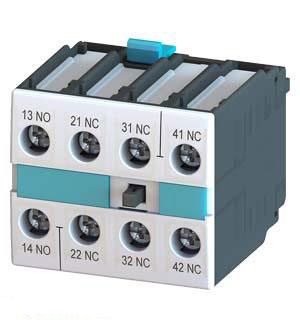

Если таковых в вашем контакторе не оказалось, можно использовать специальную приставку.

Только учтите, что контакты у большинства из них не рассчитаны на большие токи. А если вы решите подключать через АВР нагрузку всего дома, то уж точно не стоит этого делать, используя блок контакты расположенные по бокам стандартных пускателей.

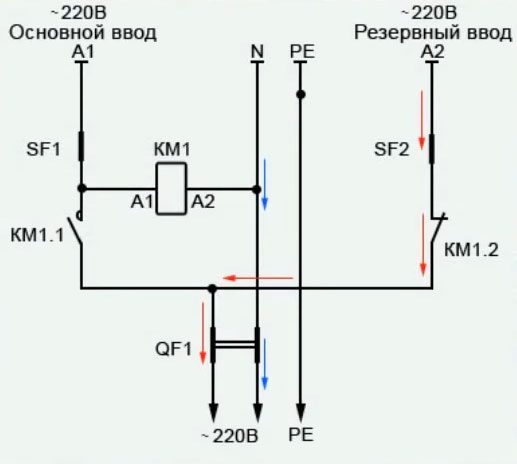

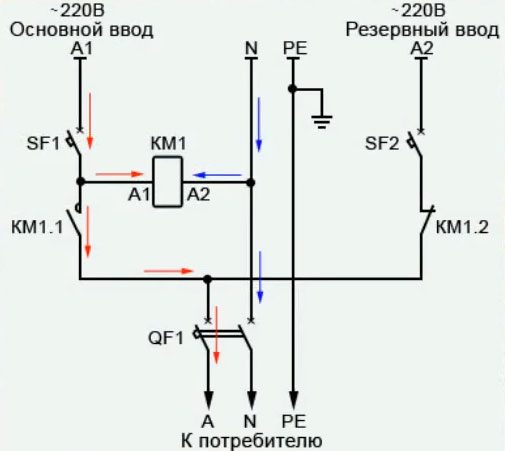

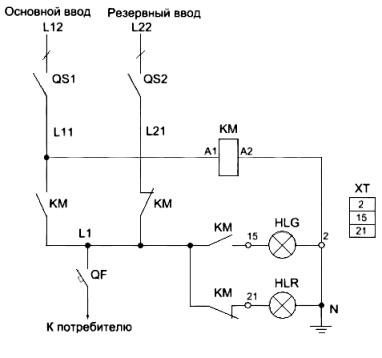

Вот самая простая схема АВР:

Катушка магнитного пускателя подключается на один из вводов. В нормальном режиме напряжение поступает на катушку, она замыкает контакт КМ1-1, а контакт КМ1-2 размыкается.

SF1 и SF2 в схеме – это однополюсные автоматические выключатели.

Напряжение через контактор поступает к потребителю. Дополнительно в схеме могут быть подключены сигнальные лампы. Они визуально будут показывать какой из вводов в данный момент подключен. Немного измененная схемка с лампочками:

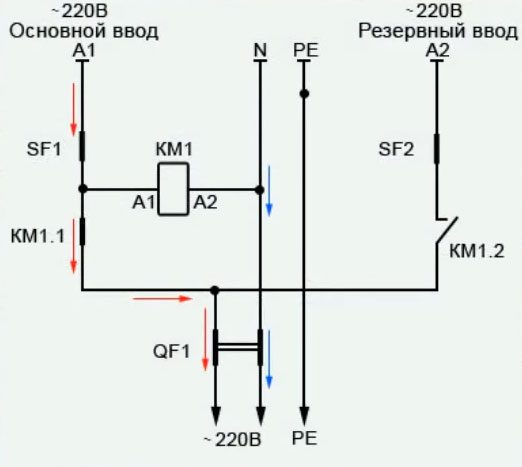

Если напряжение на первом вводе исчезло, контактор отпадает. Его контакты КМ1-1 размыкаются, а КМ2-1 замыкаются. Напряжение начинает поступать к потребителю с ввода №2.

Если вам в нормальном режиме просто нужно проверить работоспособность схемы, то выключите автомат SF1 и смотрите как реагирует сборка. Все ли работает исправно.

Самое главное здесь изначально проконтролировать на какой ток рассчитаны эти самые нормально замкнутые и разомкнутые контакты.

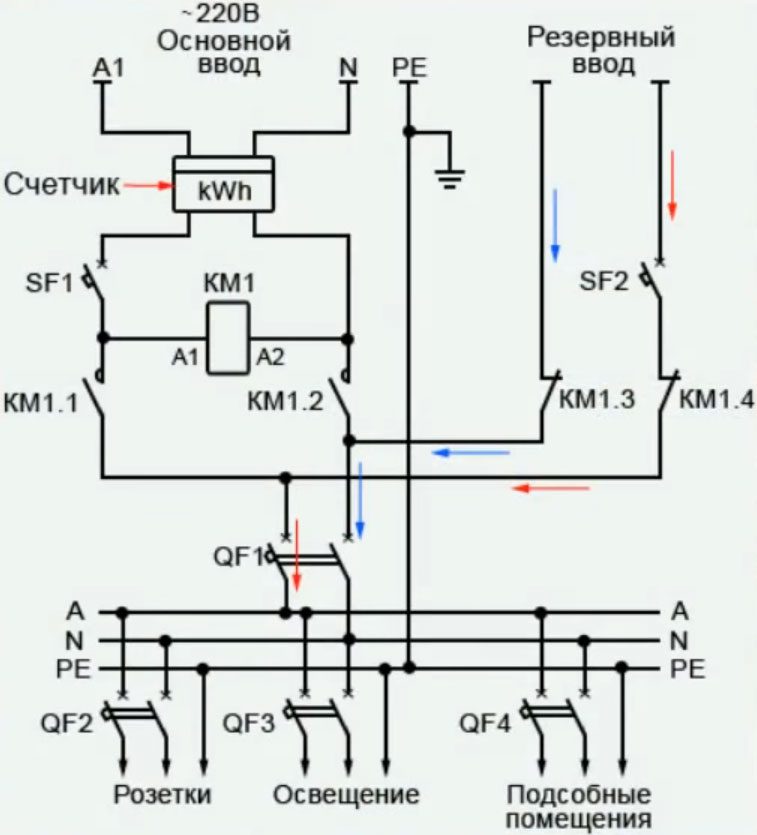

При этом обратите внимание, что эту простейшую схему можно собрать двумя способами:

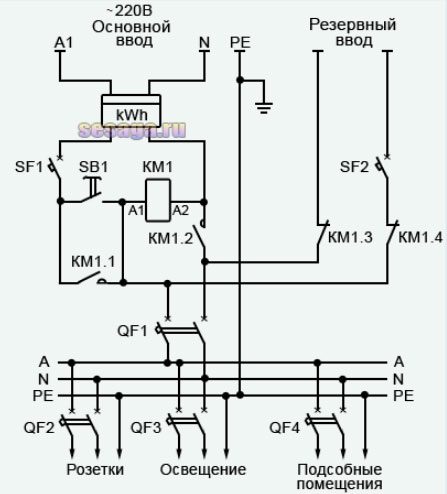

Без разрыва можно применять в том случае, если у вас есть две независимые линии эл.передач или кабельных ввода, от которых вы собственно и подключаете весь дом. А вот когда резервной линией является какой-то автономный источник энергии – ИБП или генератор, то здесь придется разрывать как фазу, так и ноль.

Естественно, что все контакторы подключаются после счетчика kWh. QF – это модульные автоматы в щитке дома.

Если у вас второй источник питания подает напряжение не автоматически, например бензиновый генератор без пусковой аппаратуры. Который нужно сначала вручную завести, прогреть и только потом переключиться, то схемку можно немного изменить, добавив туда одну единственную кнопку.

За счет нее не будет происходить автоматического переключения. Вы сами выберите для этого нужный момент, нажав ее когда потребуется. Монтируется эта кнопка SB1 параллельно катушке контактора.

Когда у вас напряжение на основном вводе не исчезает на долго, а периодически пропадает и появляется (причины могут быть разными), в этом случае не желательны постоянные переключения контакторов туда-обратно. Здесь целесообразно использовать специальную приставку к контактору типа ПВИ-12 с задержкой времени.

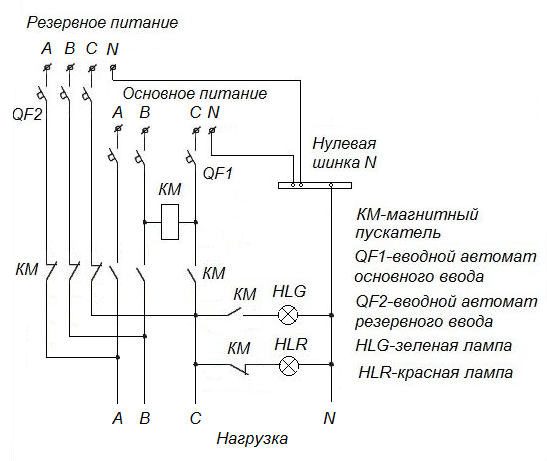

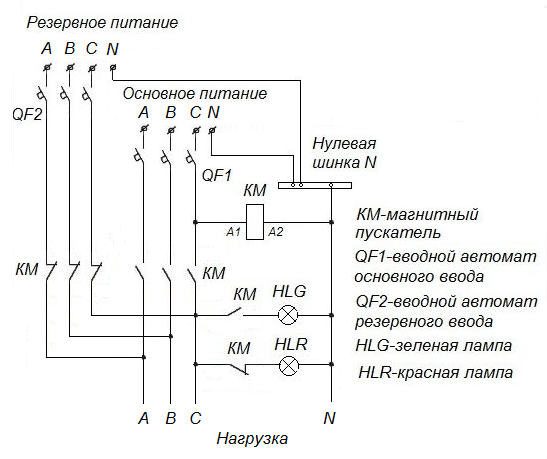

Трехфазная схема практически аналогична однофазной.

Только особо следите за правильной фазировкой АВС. Она должна совпадать на вводе-1 с вводом-2. Иначе 3-х фазные двигатели после переключения будут крутиться в обратную сторону.

Вторая схема немного посложнее. В ней используется уже два магнитных пускателя.

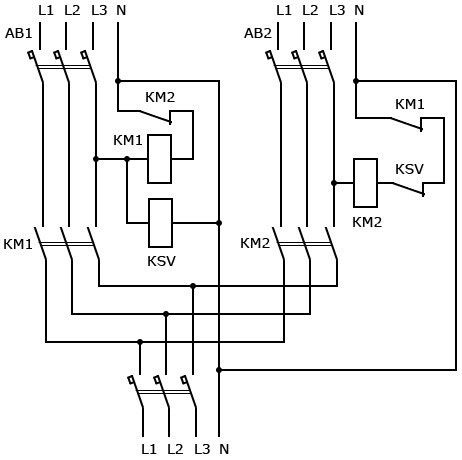

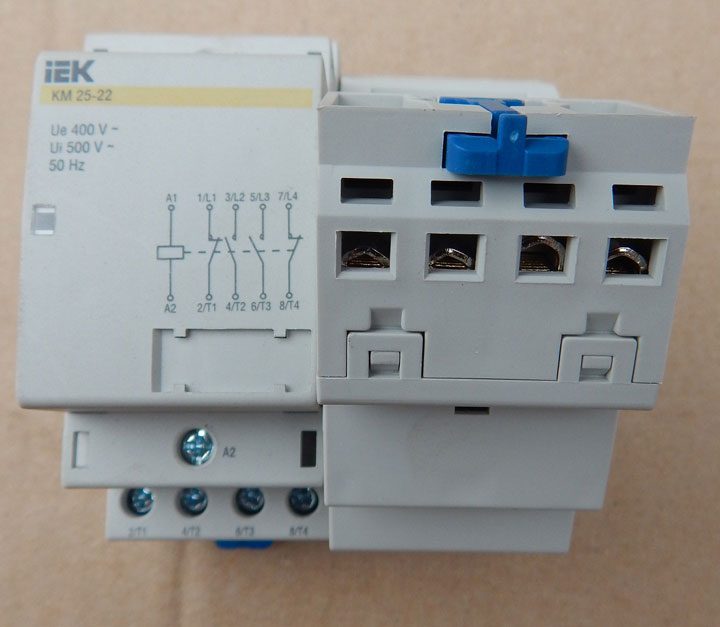

Допустим, у вас есть два трехфазных ввода и один потребитель. В схеме применены магнитные пускатели с 4-мя контактами:

Катушка пускателя КМ1 подключается через фазу L3 от первого ввода и через нормально замкнутый контакт КМ2. Таким образом, когда вы подаете питание на ввод №1, катушка первого пускателя замыкается и вся нагрузка подключается к источнику напряжения №1.

Второй контактор при этом отключен, так как нормально замкнутый разъем КМ1, будет в этот момент размокнут, и питание на катушку второго пускателя поступать не будет. При исчезновении напряжения на первом вводе, отпадает контактор-1 и включается контактор-2. Потребитель остается со светом.

Самый главный плюс этих схем – их простота. А минусом является то, что подобные сборки называть схемами автоматизации можно с очень большой натяжкой.

Стоит лишь исчезнуть напряжению на той фазе, которая питает катушку включения и вы легко можете получить встречное КЗ.

Можно конечно усовершенствовать всю систему, выбрав катушку контактора не на 220В, а на 380В. В этом случае будет осуществлен контроль уже по двум фазам.

Но на 100% вы все равно себя не обезопасите. А если учесть момент возможного залипания контактов, то тем более.

Кроме того, вы никак не будете защищены от слишком низкого напряжения. Пускатель №1 может отключиться, только если U на входе будет ниже 110В. Во всех остальных случаях, ваше оборудование будет продолжать получать не качественную электроэнергию, хотя казалось бы, рядом и есть второй исправный ввод.

Чтобы повысить надежность, придется усложнять схему и включать в нее дополнительные элементы:

Поэтому в последнее время, для сборки схем АВР, все чаще стали применяться специальные реле или контроллеры — ”мозги” всего устройства. Они могут быть разных производителей и выполнять функцию не только включения резервного питания от одного источника.

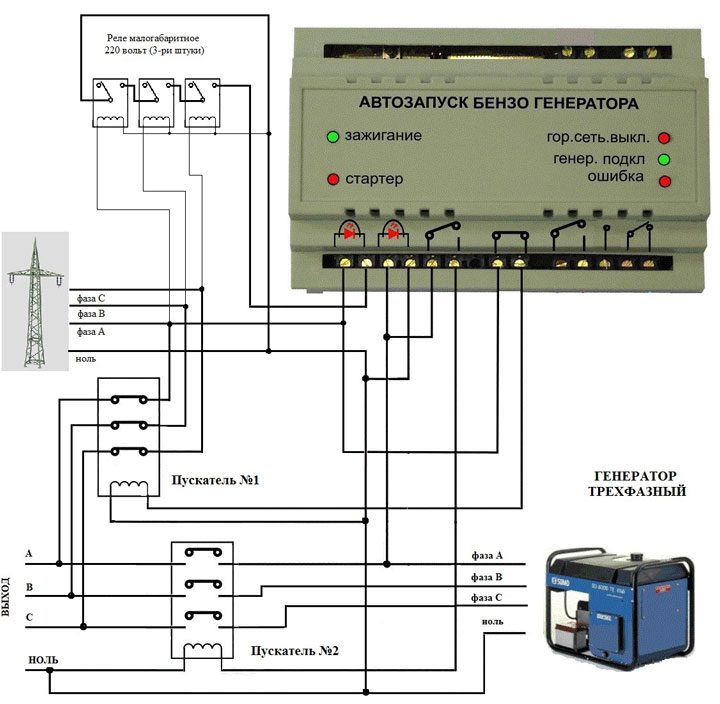

Вдруг перед вами стоит более сложная задача. Например, нужно чтобы схема управляла сразу двумя вводами и вдобавок еще генератором. Причем генератор должен запускаться автоматически.

Алгоритм работы здесь следующий:

1.При неисправном вводе №1 происходит автоматическое переключение на ввод №2.
2.При отсутствии напряжения на обоих вводах осуществляется запуск генератора и переключение всей нагрузки на него.

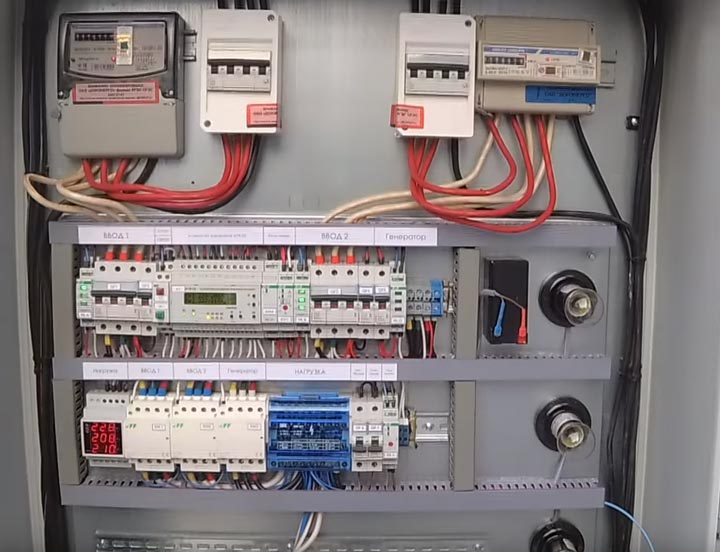

Как и на чем реализовать подобный ввод резерва? Здесь можно применить схему АВР на базе AVR-02 от компании ФиФ Евроавтоматика.

В принципе есть смысл один раз потратиться и защитить себя и свое оборудование раз и навсегда.

Данное устройство является многофункциональным и с помощью него можно построить 8 разных схем АВР. Чаще всего применяются три из них:

Источник
