Схема подключения автомагнитолы Sony и наладка

Схема подключения автомагнитолы Sony

Схема подключения автомагнитолы Sony подразумевает правильность действий, знание предназначения коннекторов и многое другое. В этой статье будет рассказано, как осуществить установку и подключение автомагнитол этой фирмы. Автомагнитолы Sony и схема подключения разъемов – это все, что нужно для грамотного проведения процесса.

Подключение

Составляющих для подключения автомагнитол бывает несколько. Рассмотрим их.

Коннекторы

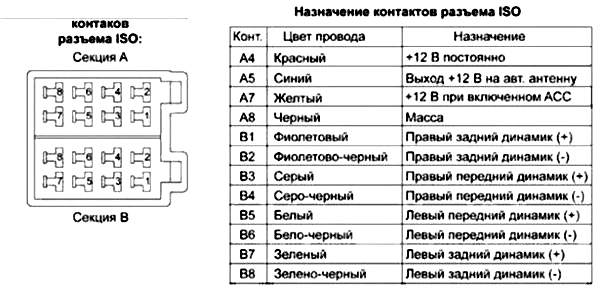

В первую очередь важными составляющими при подключении являются разъемы или коннекторы. Они могут быть индивидуального свойства или ISO, то есть сделанные по международному стандарту.
Различия между ними в следующем:

  • Если коннекторы(см.Коннектор для акустического кабеля и зачем он нужен) индивидуальные, то к ним надо подбирать переходник ISO или обрезать провода, а затем соединять их с колодкой индивидуального коннектора по схеме.

Примечание. С другой стороны, обрезать провода и осуществлять подключения описанным выше способом крайне не рекомендуется. Будет лучше использовать термоусадочные кембрики и другие меры предосторожности.

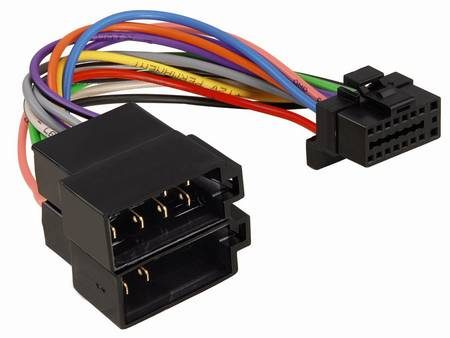

  • Что касается разъемов ISO, то они намного удобнее. Если автомагнитола Сони наделена ими, то подключение ее будет минутным делом.

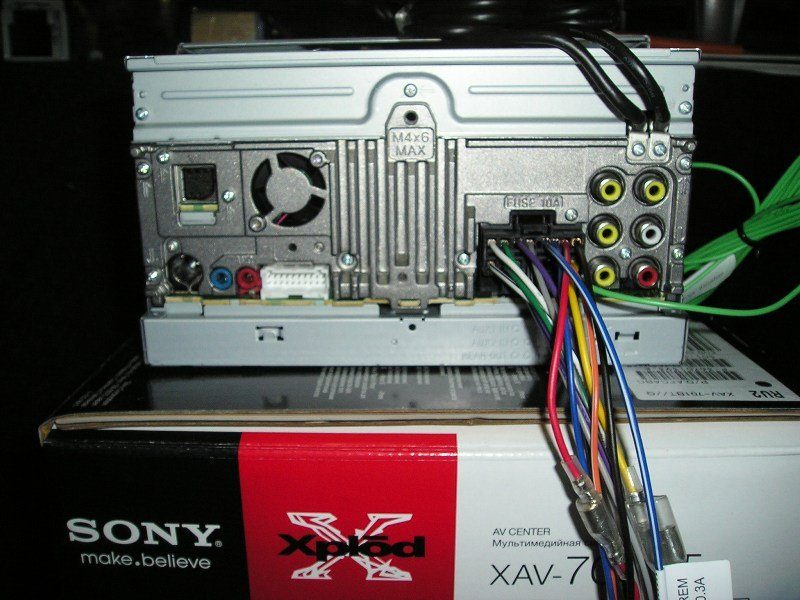

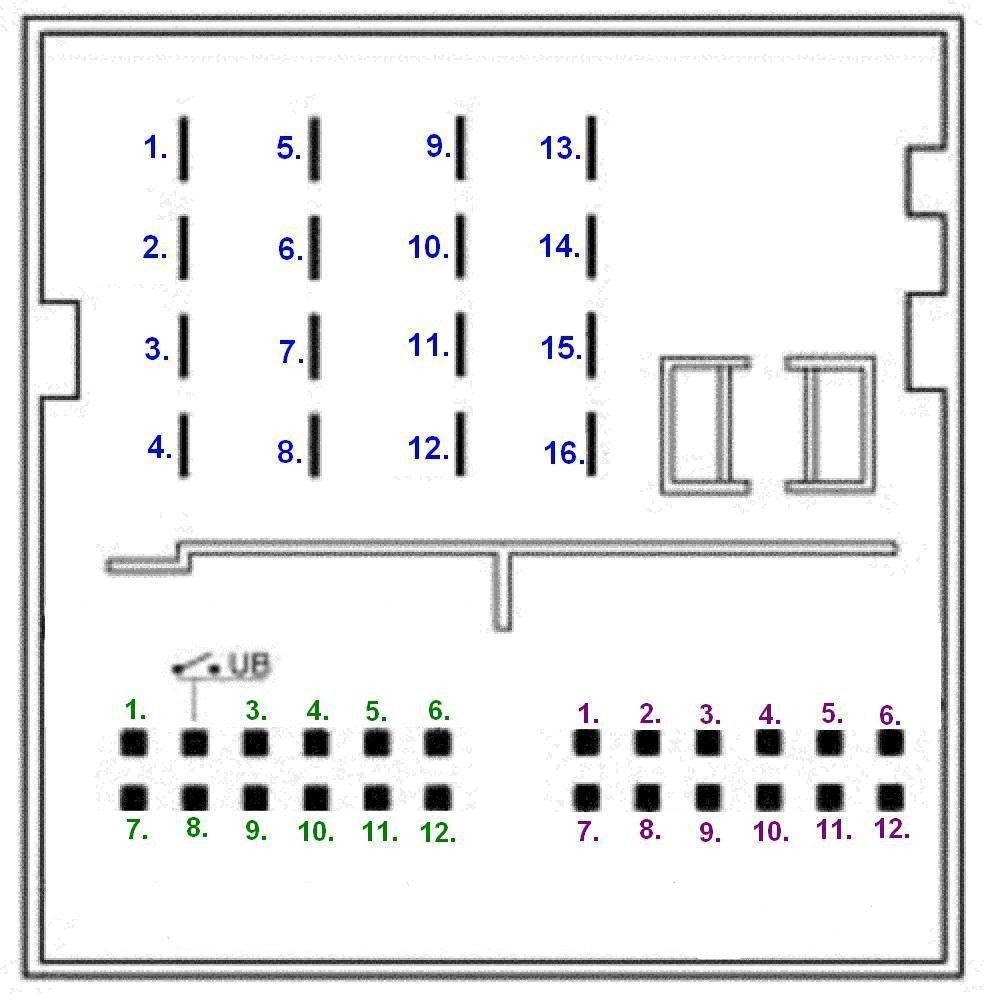

Распиновка разъемов автомагнитол sony

Провода

Правильно подцепить плюсовой провод, также очень важно. Если соединять автомагнитолу Sony напрямую от АКБ, нужен обязательно предохранитель. Крайне важен в этом случае и диаметр проводки, который не должен быть меньше разъема головного устройства.

Примечание. В крайнем случае автомагнитолу подключают и через прикуриватель.

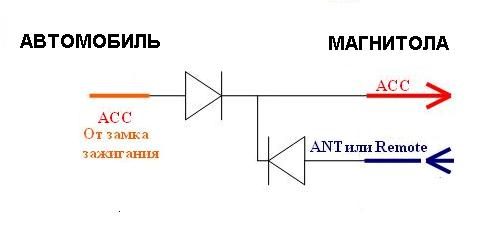

Для уменьшения утечки энергии с АКБ, подключение осуществляется по следующей схеме:
В данном случае:

  • Кабель черного цвета, идущий от АКБ, это масса;
  • Кабель желтого цвета, идущий от АКБ – силовой или плюсовой на 12 В;
  • Кабель красного цвета отвечает за сигнал на включение головного устройства от ЗЗ*;
  • Наконец, синий провод – это антенна или другие устройства.

Примечание. Что касается диодов, то можно ставить любые типа КД522Б.

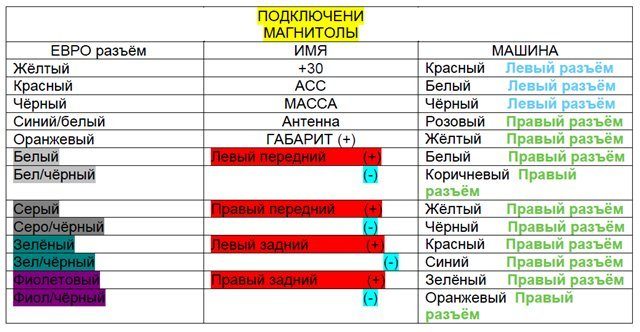

Разъем для автомагнитолы sony и распиновка по цветам

Провода при подключении автомагнитолы должны располагаться по следующей схеме:

  • Желтый силовой провод всегда отвечает за питание головного устройства, его память. В первую очередь его надо подать в качестве плюса;
  • Красный провод тоже силовой, но он отключает работу головного устройства. Его тоже надо подавать.

Примечание. Инструкция гласит, что красный провод обязательно должен быть подключен через замок зажигания, чтобы головное устройство отключалось после того, как будет повернут ключ зажигания.

Плюсовые провода зачастую соединяют вместе. Они скручиваются и подключаются к постоянному току,но это делать не рекомендуется.
Дело в том, что в таком случае головное устройство будет работать постоянно, вне зависимости от того, повернут ключ в зажигании или нет. В свою очередь это грозит обесточиванием АКБ за считанные промежутки времени,особенно когда машина стоит.

Если автомагнитола Сони подключается к вазовским моделям, то можно осуществить процесс следующим образом:

  • Подключить красный провод не к замку зажигания, а на 5-й контакт колодки БСК.

Такая схема оригинальна, но имеет недостатки. Так, если в машине остается пассажир на время, то приходится оставлять с ним ключ зажигания, чтобы он слушал музыку. Кроме того, такая схема потребляет намного больше электроэнергии.

Три сценария подключения

Принципиальная схема автомагнитол sony cdx

Наиболее правильная схема подключения автомагнитолы Сони может выглядеть тремя способами.

Обычная кнопка

При таком подключении ГУ работает постоянно, а если автомобиль стоит длительное время, можно просто нажать на кнопку и прекратить питание с АКБ.

Аварийка

В данном случае подразумевается не обычная кнопка, а аварийка автомобиля:

  • При задействовании – идет питание на ГУ через постоянный плюс;
  • Если кнопка не нажата, то питание на ГУ идет через красный кабель от ЗЗ.

Схема будет выглядеть в этом случае следующим образом:

  • У автомагнитолы Сони имеется провод подсветки, который соединяется с подсветкой прикуривателя;
  • Плюс после зажигания идет с колодки часов;
  • Постоянный ток подается с АКБ или прикуривателя;
  • Черный провод массы протягивается тоже с прикуривателя.

Через соленоид

Если в автомобиле имеется 2-х проводной соленоид, который срабатывает на закрытие/открытие путем изменения полярности, то схему можно устроить так:

  • Когда открываются двери авто, положительный импульс подается на реле Р1 с соленоида. Оно срабатывает и начинает брать питание с АКБ через выводы своих контактов и реле Р2, таким образом, подключая ГУ к питанию;
  • Во время закрытия происходит срабатывание реле Р2 и цель питания обрывается, ГУ отключается.

Схема с большим количеством минусов. Повышенное потребление тока за счет дополнительного реле.

Наладка неправильного подключения

Если вы купили автомагнитолу Сони и ее надо подключить вместо штатной, или вы стали обладателем автомобиля, где ГУ от этого производителя неправильно подключено, то эта инструкция поможет все исправить.

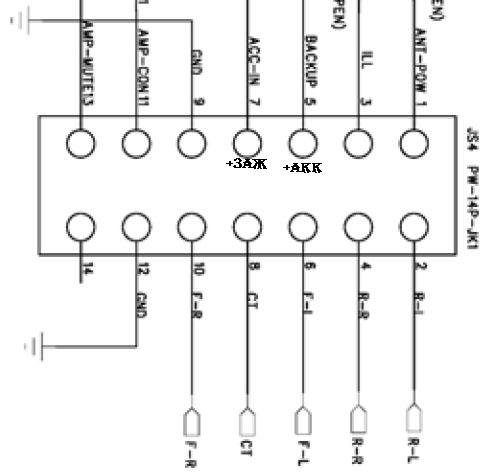

Распиновка разъема автомагнитолы

Итак, часто бывает, что автомагнитола Сони бывает подключена «без ключа». Другими словами, подключение было осуществлено напрямую от АКБ, без АСС провода.
Кроме того, спутанность проводов в схеме может привести к такой ситуации, когда играет один из динамиков фронта и одна из колонок тыла. Все это исправляется так.
Демонтаж магнитолы:

  • С АКБ скидывается масса, чтобы во время копания в проводке не закоротить случайно;
  • Отдергивается вставка на коробе центральной панели и тянется с передней части вверх;
  • Выворачиваются шурупы, находящиеся над консолью управления климат-контролем (по крайней мере, так на многих иномарках седанах);
  • Снимается пепельница;
  • Лицевая панель автомагнитолы Сони выводится из креплений, а после убирается в сторону;
  • 4 винта, фиксирующие центральные блоки, выворачиваются;
  • Автомагнитола вынимается.
  • За магнитолой куча проводов, которые надо изучить по схеме подключения ГУ с АСС (смотрим выше);

Проводка

Схема подключения sony автомагнитолы

  • Если поверить этой схеме проводов, то достаточно поменять местами зеленый и белый провода, чтобы решить проблему с динамиками;
  • На фото ниже видно, что маленькая фишка слева отвечает за тыловую акустику, а большая фишка с 8-ю проводами (справа) – за питание и фронт;

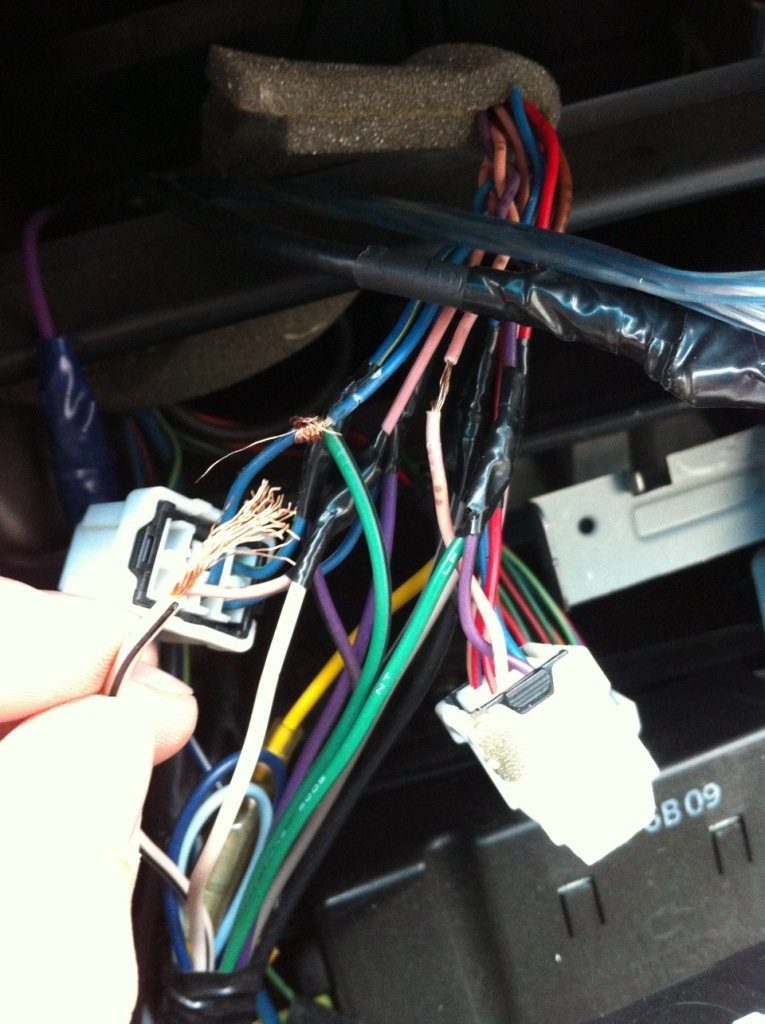

Провода автомагнитолы Сони

  • Обратить внимание надо и на то, что магнитола подключена 2-я проводами на плюс: один из проводов желтый, а другой красный. Они соединены вместе и подключены к постоянному току, в обход замку зажигания, как здесь;

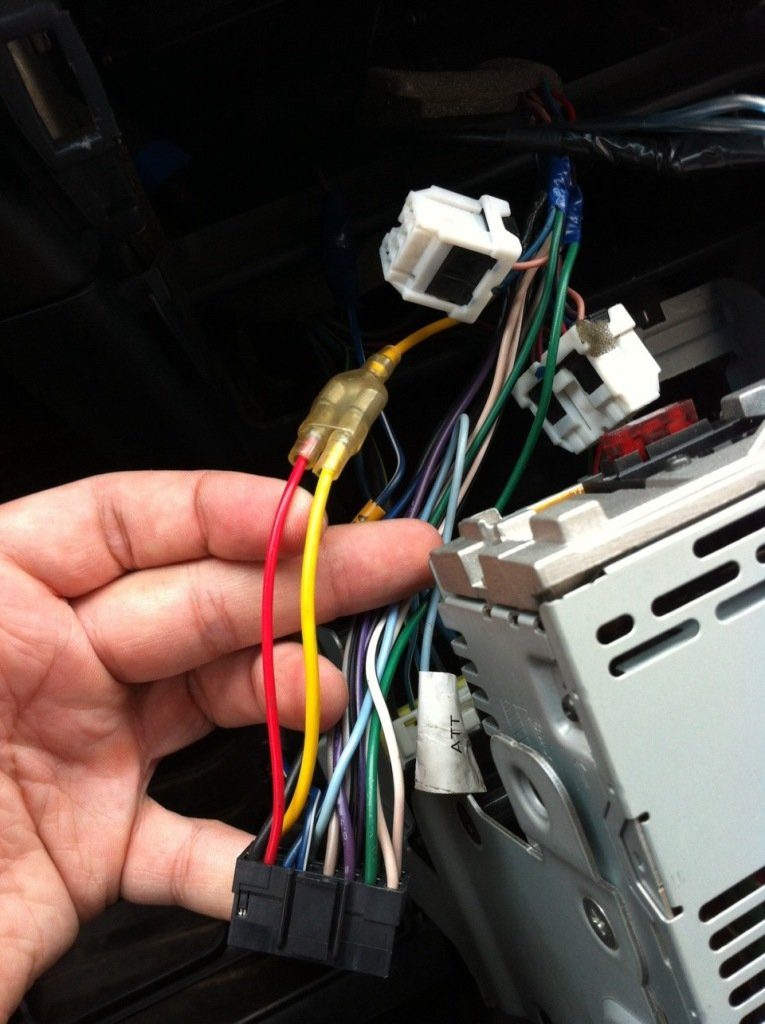

Желтый и красные провода вместе

Примечание. Как правило, черный провод отвечает за массу, коричневый или желтый – за постоянное питание, розовый с синей полоской – за питание от замка. Остальные провода идут на переднюю акустику.

  • Рвется красный провод, а изоляция с провода с синей полоской откручивается. Два провода скручиваются вместе и изолируются;
  • Все провода сматываются обратно. Не забываем поменять местами белый и зеленый провода, идущие на динамики;
  • ГУ подключается и все проверяется так: если ключ в замке в положении 1 – магнитола отключена, если ключ замка в положении АСС – магнитола включена.

Примечание. Резать провода надо с термоусадками. В процессе данной операции можно отрегулировать заодно пульт управления на басовик сзади. Достаточно будет вытащить подстаканник, а провод на сабвуфер провести под ним. Вот и все дела.

Теперь, дорогой читатель, ты знаешь, что означают все тонкости подключения магнитолы, по крайней мере, теоретически. Что касается практики, то не надо спешить к ней приступать, пока не будет просмотрен видео обзор в тему, подробно изучены схемы и фото – материалы.
При работе своими руками надо не забывать, что провода должны быть хорошо заизолированы. Самостоятельная наладка проблем и умение подключать автомагнитолу – ценная штука.
Теперь можно сэкономить на расходах, которые неизбежны при вызове специалиста, цена услуг которого порой вызывает недоумение у большинства россиян.

Источник

Руководство Sony CDX-GT560UE Автомагнитола

Требуется руководство для вашей Sony CDX-GT560UE Автомагнитола? Ниже вы можете просмотреть и загрузить бесплатно руководство в формате PDF. Кроме того, приведены часто задаваемые вопросы, рейтинг изделия и отзывы пользователей, что позволит оптимально использовать ваше изделие. Если это не то руководство, которое вы искали, – свяжитесь с нами.

Ваше устройство неисправно, и в руководстве отсутствует решение? Перейдите в Repair Café для получения бесплатных ремонтных услуг.

Руководство

Рейтинг

Часто задаваемые вопросы

Наша служба поддержки выполняет поиск полезной информации по изделиям и отвечает на часто задаваемые вопросы. Если вы заметили неточность в наших часто задаваемых вопросах, сообщите нам об этом с помощью нашей контактной формы.

Что такое DAB +? Проверенный DAB + является преемником сигнала FM и расшифровывается как Digital Audio Broadcasting. Это цифровой сигнал, который позволяет использовать больше каналов в пределах одной полосы пропускания и упрощает переключение между каналами.

Это было полезно ( 311 ) поделиться

В чем разница между FM и AM? Проверенный FM и AM — это формы модуляции, используемые для передачи сигнала. FM — это частотная модуляция, а AM — амплитудная модуляция. AM — самая старая форма модуляции. Самая большая разница в том, что сигнал FM намного сильнее сигнала AM.

Это было полезно ( 145 ) поделиться

Какого размера автомобильный радиоприемник подходит для моей машины? Проверенный Существует два стандартных размера автомобильных радиоприемников: 1-DIN и 2-DIN. 1-DIN — это стандартная тонкая версия, а 2-DIN — вдвое больше. Автомобильные радиоприемники 2-DIN часто имеют место для экрана для отображения навигационной информации или воспроизведения фильмов.

Это было полезно ( 92 ) поделиться

В автомагнитолу застрял компакт-диск, что мне делать? Проверенный В некоторых автомобильных радиоприемниках есть функция извлечения застрявших компакт-дисков. Выключите автомобиль и одновременно нажмите кнопки включения и извлечения и удерживайте их в течение 10 секунд. Если это не помогло, заведите машину и попробуйте еще раз.

Это было полезно ( 92 ) поделиться

На моем автомобильном радиоприемнике Sony отображается сообщение «ERROR 99» или «E99». Что это означает? Проверенный Эти ошибки вызваны колебаниями мощности. Если на автомобильном радиоприемнике есть кнопка «СБРОС», нажмите ее, чтобы устранить ошибку. Если проблема не исчезнет, ​​обратитесь к производителю.

Источник

Инструкция по эксплуатации Sony CDX-GT560UE

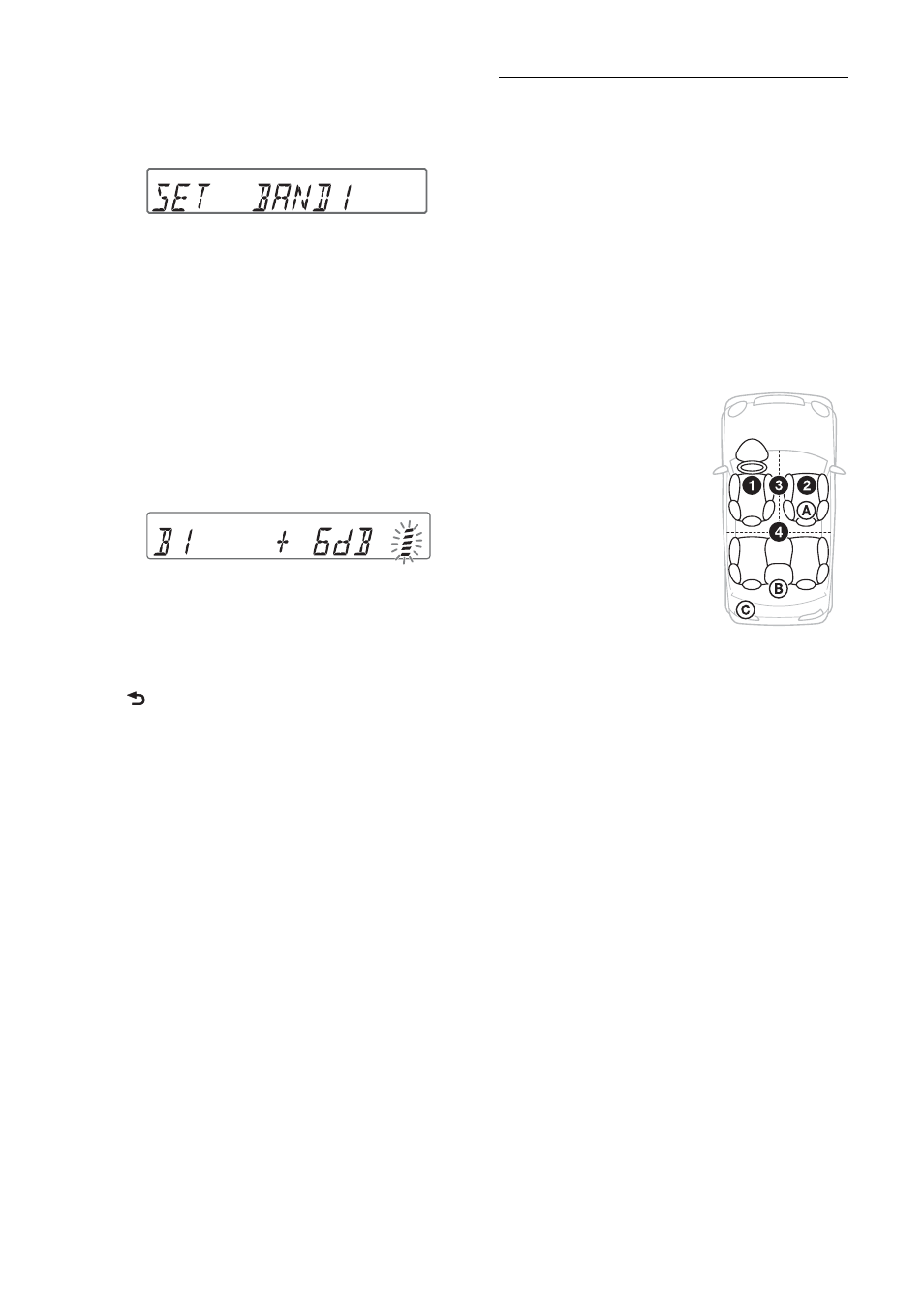

Страница 18

Задание кривой эквалайзера.

Поворачивая дисковый регулятор,

выберите частотный диапазон, а
затем нажмите дисковый регулятор.

BAND1: 63 Гц
BAND2: 160 Гц
BAND3: 400 Гц
BAND4: 1 кГц
BAND5: 2,5 кГц
BAND6: 6,3 кГц
BAND7: 16,0 кГц

Поворачивая дисковый регулятор,

настройте уровень громкости, а
затем нажмите дисковый регулятор.
Уровень громкости настраивается в
диапазоне от “-6 dB” до “+6 dB” с
шагом “1 dB”.

Повторно выполните шаги  и 
для настройки других диапазонов
частот.

Кривая эквалайзера сохраняется в
меню “CUSTOM”.

Оптимизация звука путем
согласования времени —
положение прослушивания

Устройство может имитировать
естественное акустическое поле путем
воспроизведения звука каждого
динамика с определенной задержкой в
соответствии с вашим
местоположением.
Параметр “POSITION” может иметь
приведенные ниже значения.

При соблюдении следующих условий
также можно задать приблизительное
положение сабвуфера по отношению к
положению прослушивания:
– для аудиовыхода установлено значение

– для положения прослушивания

выбрано значение, отличное от “OFF”.

Параметр “SET SW POS” может иметь
указанные ниже значения.
NEAR (): близко
NORMAL (): обычно
FAR (): далеко

Во время приема/воспроизведения
нажмите кнопку выбора.

Поворачивайте дисковый
регулятор, пока не появится
индикация “SET POSITION”, а затем
нажмите дисковый регулятор.

FRONT L (): впереди
слева
FRONT R (): впереди
справа
FRONT (): впереди по
центру
ALL (): в центре
автомобиля
OFF: положение не
задано
