Что означает «байпас» в стабилизаторе напряжения?

Для начала определимся что такое байпас в стабилизаторе напряжения применительно к электрическим цепям. Если в каких-то случаях требуется исключить некоторый участок или элемент цепи от влияния на общий результат, то искусственно создается обходной путь — путь в обход этого участка или элемента.

Этот путь и называется «байпасом» (от англ. слова bypass — обход, шунт). А работа цепи с включенным обходным путем называется режимом байпаса. Применительно к стабилизаторам, включенный байпас означает, что входное напряжение подается непосредственно на выход и никакой стабилизации не производится. Некоторые производители стабилизаторов вместо непонятного слова «bypass» пишут слово «обход», а иногда — вообще «транзит», но суть от этого не меняется.

Зачем нужен bypass?

Когда нужно запитать всю нагрузку минуя стабилизатор, байпас избавляет пользователя от необходимости возиться с клеммами и проводами. Достаточно просто щелкнуть переключателем и вот уже напряжение пошло в обход стабилизатора, как будто его и нет вовсе.

Ситуации, когда целесообразно задействовать режим «bypass» могут быть самыми различными. Например,

  • подключение в сеть приборов, суммарная мощность которых превышает выходную мощность стабилизатора напряжения. Байпас позволит избежать перегрузки и аварийного отключения;
  • если в питающей сети происходит понижение напряжения, ниже рабочего диапазона стабилизатора и это приводит к отключению всей нагрузки. В некоторых случаях, пониженное напряжение питания лучше полного отключения, поэтому наличие байпаса будет как нельзя кстати;
  • в определенный период времени, например ночью, напряжение в сети стабильно и в стабилизаторе нет необходимости;
  • в случае, когда напряжение питания, наоборот, слишком нестабильно и его колебания выходят за пределы рабочего диапазона стабилизатора (например, при питании от простенького дизельного генератора);
  • требуется провести техническое обслуживание самого стабилизатора;
  • в случае если жилой дом надолго покидают его хозяева и ради соблюдения пожарной безопасности оставляют включенными минимально необходимое количество техники (а стабилизатор отключают);
  • в случае возникновения каких-либо экстренных или нештатных ситуаций, когда нужно быстро исключить стабилизатор из электрической цепи.

Разновидности

Байпас может быть механическим или электронным, внутренним или внешним, а также одно- или многофазным.

По способу коммутации различают механический или электронный байпас.

Механический (ручной) байпас

Приводится в действие непосредственно самим потребителем с помощью ручек, кнопок, тумблеров и других подобных приспособлений.

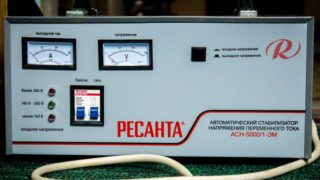

Механический характерен для внешнего однофазного байпаса, который используется в бытовых и универсальных стабилизаторах напряжения, где потребитель страхуется от аварийных ситуаций и предусматривает качественный уход за устройством.

Внешний однофазный байпас применяется в приборах мощностью от 3 кВА, там устройство подключается к сети с помощью клеммного соединения и, в случае аварийной ситуации, нет возможности просто взять и вытащить вилку из розетки.

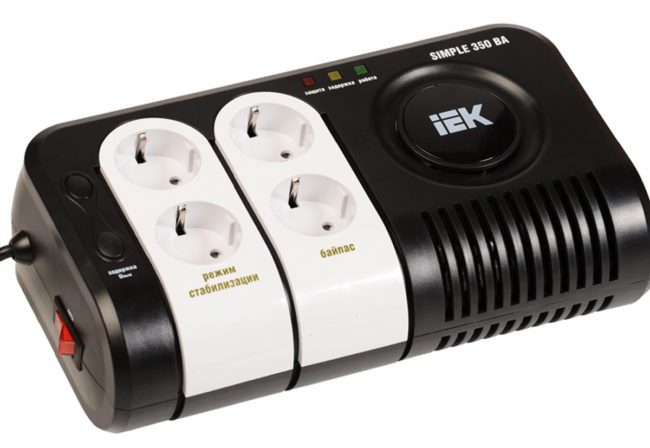

На менее мощных стабилизаторах иногда просто делают дополнительные розетки в обход стабилизатора. Именно такой байпас реализован в модели IEK Simple мощностью 0.35 кВА:

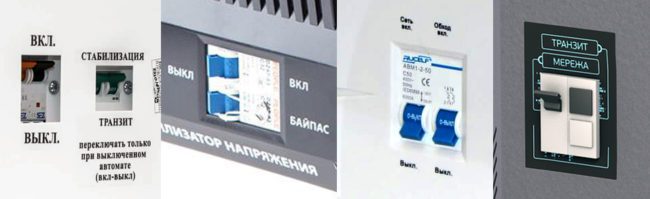

Ручной (или механический) bypass включается только после предварительного отключения стабилизатора. На корпусе стабилизатора выключатели питания и байпаса обычно расположены рядом друг с другом, как бы намекая, что они взаимосвязаны.

Ручное отключение байпаса производится в обратной последовательности: сначала выключается собственно байпас и только после этого включается питания стабилизатора. Т.е. нагрузка при этом тоже на какое-то время оказывается обесточенной.

Электронный байпас

Работает на реле или полупроводниковых ключах, которые могут переключаться автоматически по заданному алгоритму (например, в случае нештатной работы стабилизатора) или управляться дистанционно с помощью органов управления на панели стабилизатора (нажали на кнопочку и байпас включился).

Применение электронного байпаса имеет следующие плюсы:

  • по объективным причинам отсутствует человеческий фактор, контролирующий работу электрооборудования;
  • мгновенная реакция на изменение характеристик питающего напряжения и/или нагрузки;
  • быстрая активация аварийного режима работы в случае возникновения каких-либо нештатных ситуаций.

В случае срабатывания автоматического байпаса из-за критических параметров в работе стабилизатора, устройство начнет передавать нагрузку к потребителям непосредственно от сети. При возвращении параметров к нормальным значениям режим автоматически отключается.

По расположению относительно самого стабилизатора, байпас может быть внутренним (т.е. встроенным в сам стабилизатор) или внешним.

Внутренний (встроенный) байпас

Внутренний байпас — это схема обхода, которая реализована прямо в корпусе стабилизатора. Наружу выведен только переключатель байпаса.

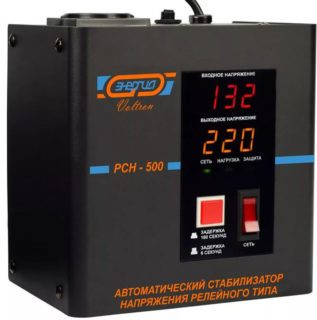

Бытовые стабилизаторы далеко не всегда имеют встроенный байпас, поэтому при выборе прибора обращайте внимание на этот момент. В принципе, байпас для бытового стабилизатора — вещь удобная, но не обязательная. Однако, если планируется работа стабилизатора на режимах, близких к критичным, то функция байпаса может пригодиться.

Внешний байпас

Внешний — это когда цепь обхода собрана вокруг стабилизатора. Абсолютно любой стабилизатор (независимо от его мощности или количества фаз) можно снабдить внешним байпасом. Поэтому, если для ваших целей необходим байпас, а он не предусмотрен схемой стабилизатора, смело подключайте внешний байпас.

Схема внешнего однофазного байпаса

Вообще, схема, реализующая байпас, должна решить всего одну задачу: отключить фазные проводники от входа и выхода стабилизатора и замкнуть их напрямую. Нулевые проводники можно не трогать. Для этого идеально подходят трехполюсные кулачковые переключатели серии 4G (схема 56, на два положения).

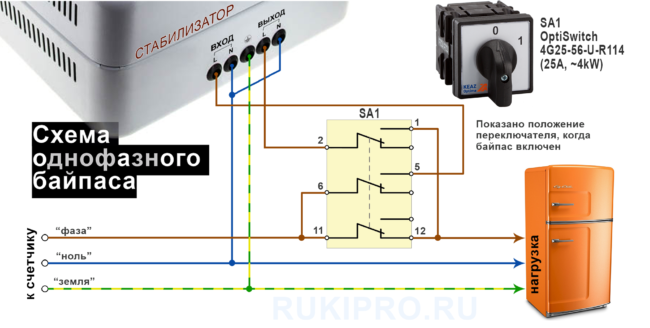

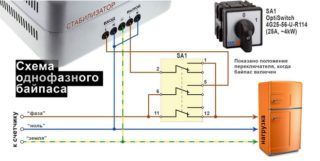

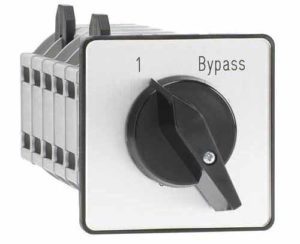

Вот, например, схема байпаса для стабилизатора с использованием переключателя OptiSwitch 4G25-56-U-R114 (подойдет для мощности до 4 кВт):

Для более мощного стабилизатора, придется купить более мощный переключатель. Сама схема остается без изменений. Такие переключатели выпускают на токи от 10 до 100А, этого более чем достаточно для бытовых нужд. Естественно, чем больше у переключателя коммутационная мощность, тем он дороже. Например, для схемы байпаса к стабилизатору на 2.5 кВт подойдет переключатель 4G16-56 (16А, 1800 руб), а для стабилизатора на 10 кВт придется раскошелиться на 4G63/100-56 (100А, 10800 руб).

Все разновидности кулачковых переключателей серии 4G приведены в этом документе (pdf-файл, 12 Мб).

Схема внешнего трехфазного байпаса

Следует отметить, что для трехфазных моделей, потребуется коммутация не только всех трех фаз, но и нейтрали. Ну и, соответственно, схема байпаса для трехфазного стабилизатора разрастается в четыре раза.

Для этих целей выпускаются специальные «байпасные» переключатели, которые не только объединяют в одном общем корпусе необходимое количество контактов, но и имеют все необходимые внутренние соединения. Все, что остается сделать — это правильно подключить вход, выход и стабилизатор.

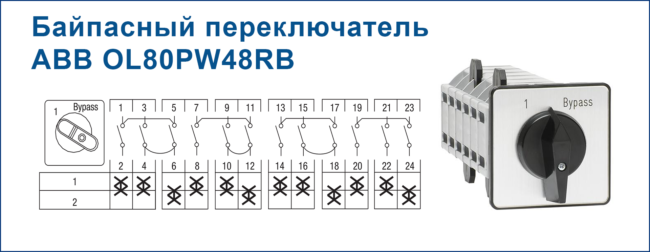

Посмотрим, например, на переключатель ABB OL80PW48RB. Этот двухпозиционный 4х-полюсный переключатель рассчитан на коммутационную мощность 22.5 кВт (380В), номинальный ток 80 А, хотя в течении 3 секунд он способен выдерживать перегрузку до 1280 А (остальные технические характеристики можно посмотреть в этой пдф-ке). Из схемы переключателя видно, что производитель заранее соединил нужные контакты между собой, чтобы нам было удобно:

Таким образом, этот переключатель (как и любые из серии WS48 и PW48) идеально подходит для организации байпаса в трехфазной цепи. Само собой, не только для стабилизатора, но и для обхода любого участка 3-фазной сети. Пример схемы:

Источник

Назначение и методы переключения байпас в стабилизаторах напряжения

Байпас – это электротехническое приспособление, которое входит в состав источника питания. Мощность в стабилизаторе напряжения может иметь средние показатели или же быть высокой. Порой возникают условия, когда требуется из электрической цепи исключить этот прибор. Поможет с этим справиться специальная функция байпас.

Определение и применение функции байпас в стабилизаторе напряжения

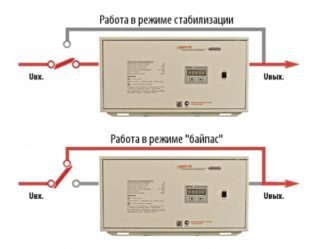

Байпас – это путь, создаваемый в обход некоторых участков или элементов электрической цепи. Работа электромагистрали с активным обходным путем носит название режим байпаса. Если такая функция применяется непосредственно к стабилизаторам напряжения, входное напряжение подается на выход, и стабилизация не производится. Некоторые производители стабилизаторов на корпусах пишут слово «Bypass» или «обход», «транзит», но сути этого не меняет.

Эта небольшая электротехническая конструкция используется, когда нужно запитать нагрузку в обход стабилизатора. Благодаря байпасу у потребителя нет нужды подключать провода и клеммы, достаточно лишь переключить выключатель.

Ситуации, когда целесообразно использовать байпас в электрике:

  • При возникновении нештатных или аварийных ситуаций, когда требуется быстро обесточить стабилизатор.
  • Байпас позволяет предотвратить перегрузки и развитие аварийных ситуаций. Его подключение к сети приборов целесообразно, если выходная мощность стабилизатора по факту превышает номинальные показатели.
  • Если в загородном доме люди живут не круглый год, а в определенные сезоны, они оставляют включенными минимальное количество бытовой техники, стабилизатор отключается.
  • Глубокой ночью, как правило, все показатели электрической сети стабильны, поэтому нужды в работающем стабилизаторе нет.
  • Необходимость провести техническое обслуживание самого стабилизатора напряжения.

Также функцию байпас активируют, когда напряжение слишком нестабильно и его показатели превышают допустимые отклонения рабочего диапазона стабилизатора.

Способы переключения в режим байпас

Переключение стабилизатора напряжения в режим байпаса может осуществляться при помощи внутреннего или внешнего переключателя. Каждый из них, в свою очередь, делится на электронный и механический.

Внешние конструкции монтируются по желанию потребителя. Эксплуатация удобна, поскольку можно нажатием кнопки можно полностью обесточить прибор и достать его для технического обслуживания или ремонта.

Внешнее переключение реализуется встраиваемыми в распределительный щиток тремя кулачковыми позиционными переключателями. Также регуляторы электричества можно разместить в специальные шкафы. Еще на этапе изготовления могут оснащаться внешними переключателями электронного или механического типа.

Стабилизатор любого типа и модификации можно оснастить внешним переключателем. Главное по окончании работ привести его в рабочий режим регулятора электроэнергии.

Электронный метод

Электронное переключение позволяет стабилизатору быстро реагировать в экстремальных ситуациях

Электронное переключение может осуществляться автоматически и вручную.

В автоматическом режиме электронное переключение осуществляется за счет процессора, реле или полупроводника. Автоматический запуск в обход регулятора может происходить из-за стабильного напряжения в течение длительного времени или в критических ситуациях. В каждом случае стабилизатор продолжает анализировать величины входящего напряжения.

Для активации ручного режима достаточно нажать на кнопку, в результате чего электрический сигнал поступит на полупроводники или реле. Они создают обходные пути. Для реализации этого способа необходимо руководствоваться правилами и предписаниями для механического способа.

Экстремальные ситуации в бытовых условиях возникают, как правило, в результате выхода из строя стабилизирующего оборудования или перегрузки электрических магистралей. Режим байпас автоматически включится лишь в том случае, если параметры входящего напряжения будут соответствовать нормам. Если же в этот момент времени параметры электросети будут нестабильны, регулятор напряжения попросту отключит подачу ресурса. Как только параметры нормализуются, произойдет автоматическое переключение на стабилизирующий режим.

Некоторые модели регуляторов могут осуществлять автоматический перевод в режим байпаса при стабильных параметрах подающей сети. В таких ситуациях стабилизация напряжения электрической сети не требуется. После переключения оборудования в режиме реального времени отслеживает параметры, и при необходимости их стабилизирует.

Преимущество электронного способа в сравнении с механическим заключается в быстром срабатывании в нештатных и аварийных ситуациях. При этом в процесс не требуется вмешиваться человеку.

Механический способ

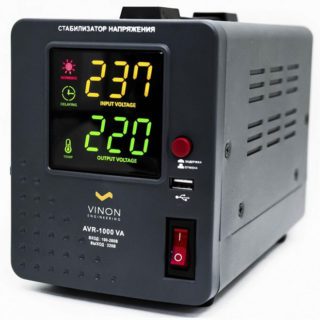

Механический стабилизатор напряжения

Внутренний переключатель имеет аналогичный принцип работы, что и внешний. Переключение осуществляется при помощи рукоятки или тумблера. Ими оснащают оборудование мощностью более 3 кВ. Регуляторы напряжения меньшей мощности, как правило, делают портативными и оснащают конструкцию обходными розетками.

Механические переключатели в сравнении с электронными модификациями имеют весомые преимущества – просты в использовании и более надежны. По этой причине их продолжают применять в электрических схемах.

Внутренний и внешний байпас

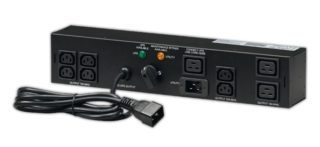

Внешний ручной байпас Legrand

Встроенный или внутренний байпас представляет собой схему обхода, которая спроектирована и реализована непосредственно в корпусе электротехнического прибора. Наружу выводят только рукоятку или тумблер.

Стабилизаторы, предназначенные для бытового использования, не всегда оснащаются встроенной электротехнической деталью, поэтому при выборе подходящей модели на это нужно обратить внимание. Байпас в домашних условиях эксплуатировать не обязательно.

Внешний байпас представляет собой схему обхода, спроектированную и реализованную около регулятора напряжения. Каждый стабилизатор, несмотря на количество фаз и мощность, можно оснастить внешним дополнительным рабочим узлом.

Причины использования

Основные причины эксплуатации байпаса:

  • Чтобы снизить изнашиваемость расходников и продлить эксплуатационный период.
  • Во время проведения строительных работ, а также высокой запыленности в помещении.
  • В домашних условиях наблюдаются регулярные просадки напряжения. Отклонения превышают 30-35%.
  • Для модернизации, профилактики и проведения ремонта.

Функцию байпас часто активируют домовладельцы, когда уезжают на зиму из загородного дома. В это время использование стабилизатора нецелесообразно, а байпас предотвратит возникновение нештатных или аварийных ситуаций.

Байпас – это специальная функция в электронных устройствах, которая коммутирует (соединяет) сигналы без рабочих узлов – функциональных блоков. Его основные задачи – улучшить качество работы всей бытовой техники и электрических приборов, гарантируя этим длительный эксплуатационный срок. Его использование эффективно при появлении высокого напряжения, а также помогает экономить электроэнергию.
