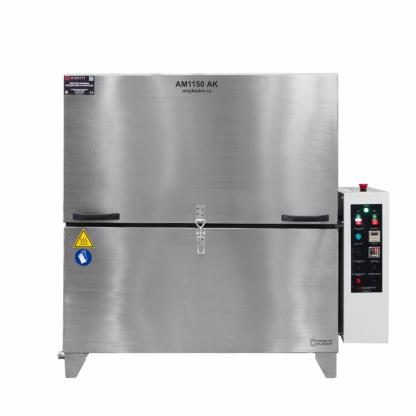

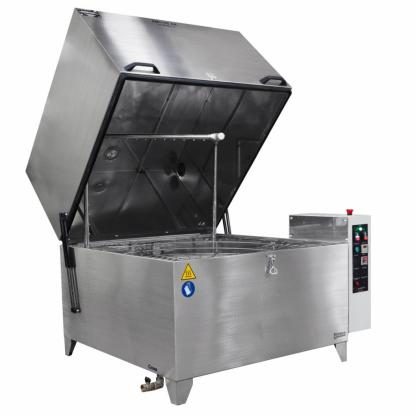

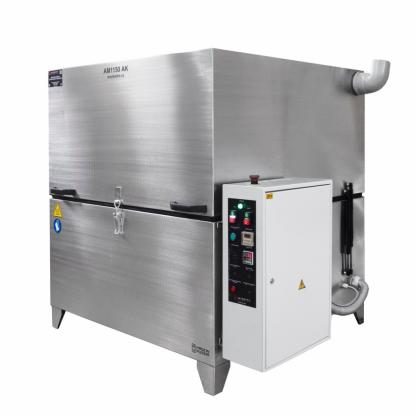

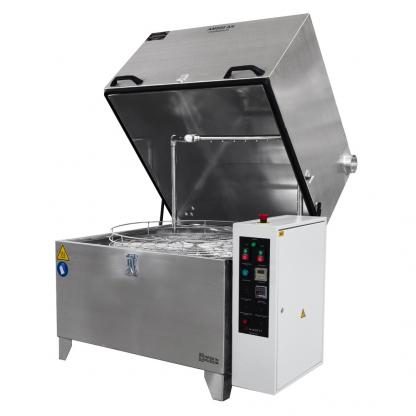

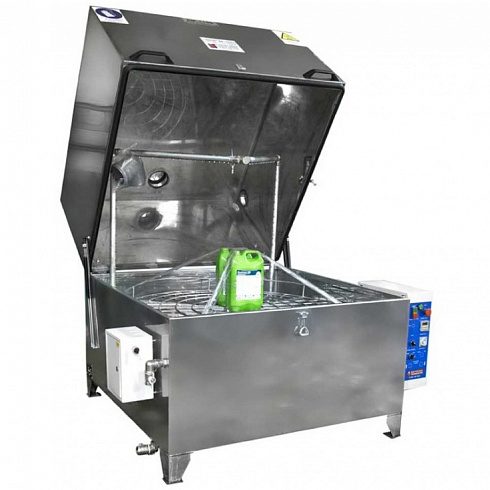

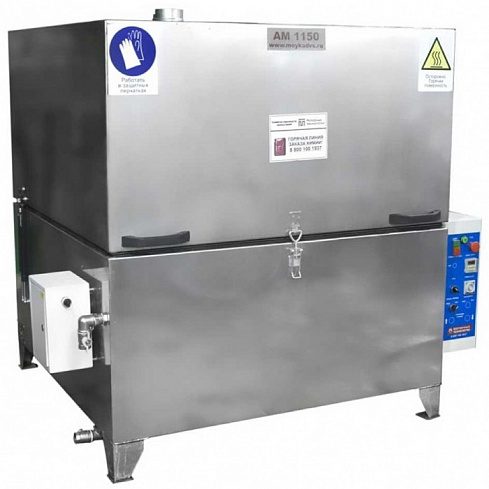

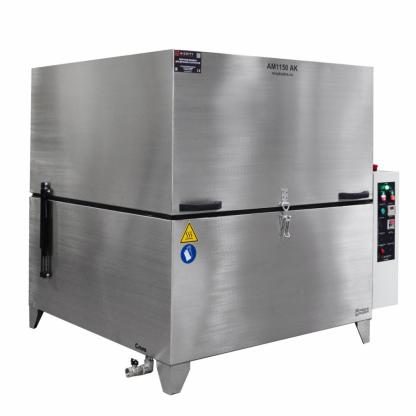

Автоматическая промывочная установка АМ1150 АК

  • Корпус, бак из нержавеющей стали AISI 430, толщиной 2,0 мм
  • ТЭНы, рампы и трубопроводы из нержавеющей стали AISI 304
  • Быстросъемная корзина из нержавеющей стали AISI 304 с роликовыми опорами
  • Электромеханический привод вращения корзины
  • Высокопроизводительные насосы Pedrollo (Италия)
  • Электрические компоненты Schneider
  • Система автоматического контроля и поддержания температуры с максимальным пределом нагрева 90 °С
  • Датчик минимального уровня раствора, защита от сухого пуска, система защиты насосов и ТЭНов
  • Цифровое реле времени
  • Цифровой контроллер температуры
  • Система аварийной остановки
  • Двухступенчатая система очистки моющего раствора
  • Концевой выключатель

Дополнительные опции

  • Маслоотделитель дисковый
  • Откидывающиеся верхние рампы
  • Таймер недельный
  • Вытяжка пара принудительная
  • Система сушки деталей горячим воздухом (включает принудительную вытяжку пара)
  • Система ручной очистки деталей
  • Рампы и трубопроводы с форсунками из нержавеющей стали
  • Система ручного обдува деталей сжатым воздухом
  • Система автоматического долива воды в бак
  • Система автоматической дозации моющего средства с системой автодолива воды в бак
  • Система автоматического слива раствора из бака
  • Система тонкой фильтрации с автономным насосом и мешочным фильтром
  • Пневматический подъем крышки сжатым воздухом
  • Теплоизоляция бака для АМ1000-1400
  • Система ополаскивания с дополнительным баком
  • Корзина для мелких деталей
  • Исполнение корпуса и баков из нержавеющей стали AISI304

Автоматическая промывочная установка АМ1150 АК представляет собой моечную камеру с замкнутым контуром. Мойка деталей предназначена для очистки от СОЖ, нефтемасляных и механических загрязнений компонентов машин, двигателей, промышленных станков и прочего оборудования.

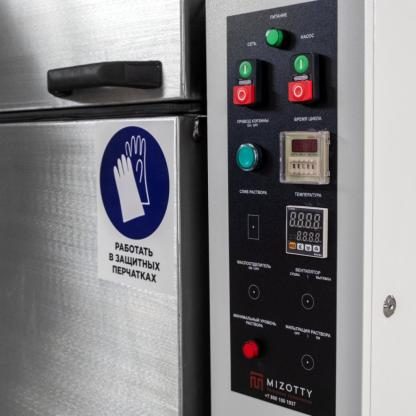

Температура и продолжительность цикла обработки задается на панели управления. Вращение корзины обеспечивает необходимое позиционирование деталей перед коллекторами. П-образная форма рамп позволяет промывать изделия сверху, снизу и сбоку в течение заданного времени. Автоматические промывочные установки серии АМ предназначены для использования со слабощелочными растворами. Для наполнения бака используется обычная водопроводная вода.

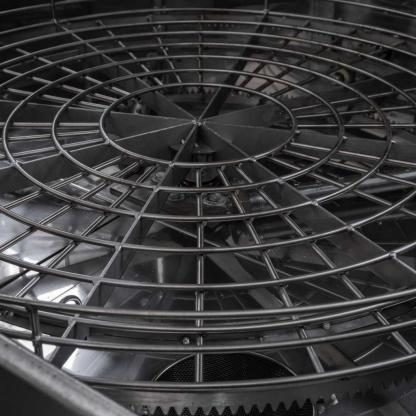

Линейка комплектуется электромеханическим приводом корзины с частотой вращения 5-10 об/мин., обеспечивающим высокое качество очистки, за счет равномерной подачи моющего раствора по всей поверхности деталей.

Рекомендуется для:

  • Мастерских по ремонту грузовых автомобилей, автобусов
  • Мастерских по ремонту строительной и сельхоз техники
  • Участков токарно-фрезерного производства
  • Ремонтных участков нефтегазового комплекса
Диаметр корзины, мм 1150
Высота рабочего пространства, мм 730
Грузоподъемность корзины, кг 350
Тип привода корзины электромеханический

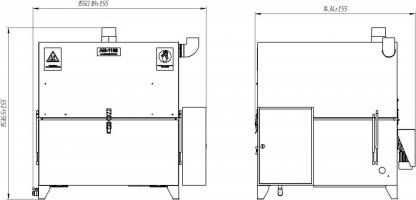

Длина, мм 1550
Ширина, мм 1440
Высота, мм 1540
Объем бака моющего раствора, л 200
Максимальная температура раствора, С 90
Мощность насоса, кВт 2х2,2
Производительность насоса, л/мин 2х300
Давление насоса, бар 3
Мощность нагревательных элементов, кВт 3х2,0
Суммарная мощность, кВт 10,65
Параметры сети, В/Гц 400/50
Вес, кг 340

Завод «Моторные технологии» поставляет оборудование транспортной компанией на выбор клиента. Доставка до терминала осуществляется бесплатно.

Все установки поставляются упакованными в стрейч пленку. Жесткая упаковка является обязательным атрибутом доставки и оплачивается за счет заказчика.

Для формирования уведомления на отгрузку необходимо заполнить отгрузочный лист. Если работа с ТК по каким-то причинам невозможна, оборудование можно забрать своим транспортом с нашего склада. В настоящее время в г. Пенза присутствуют следующие ТК: Деловые линии, ПЭК, Энергия, КИТ, Байкал-сервис, ЖелДорЭкспедиция, Возовоз, Главдоставка.

Вы можете рассчитать стоимость доставки или проверить статус груза прямо на нашем сайте!

Источник

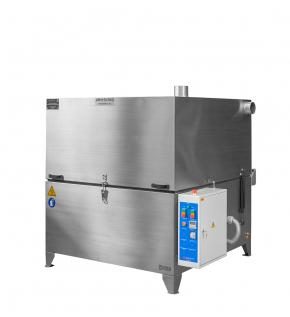

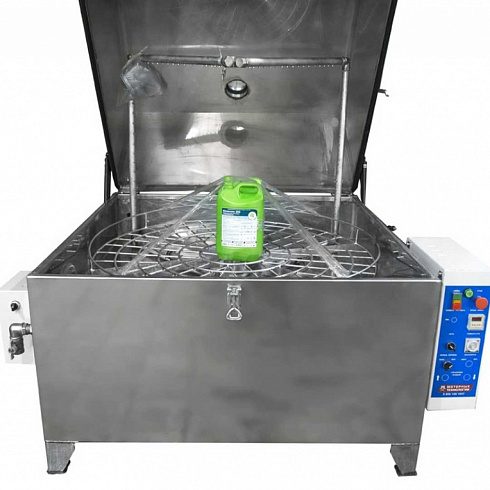

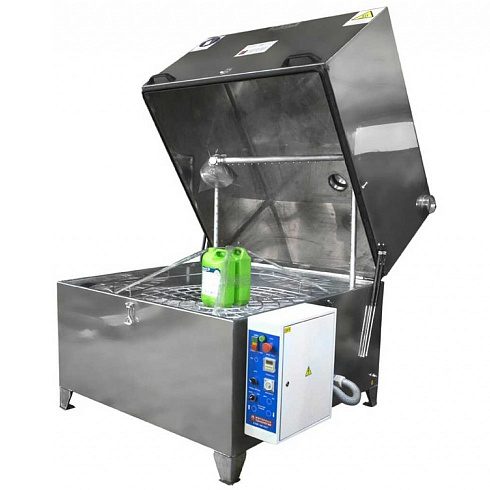

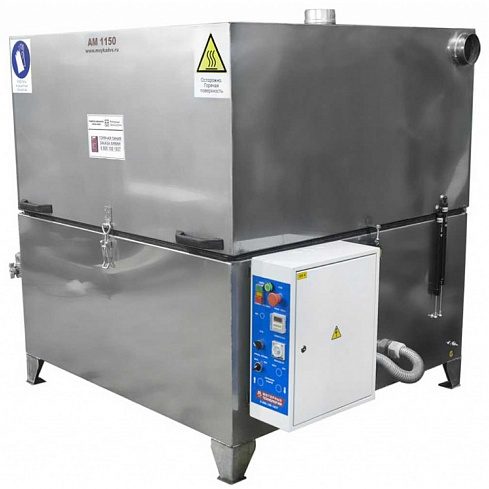

Мойка деталей АМ1150 ЭКО с электромеханическим приводом

  • Корпус, бак из нержавеющей стали AISI 430, толщиной 2,0 мм
  • ТЭНы, рампы и трубопроводы из нержавеющей стали AISI 304
  • Корзина из черного металла
  • Электромеханический привод вращения корзины
  • Среднепроизводительные насосы Pedrollo (Италия)
  • Электрические компоненты TDM
  • Система автоматического контроля и поддержания температуры с максимальным пределом нагрева 90 °С
  • Цифровое реле времени
  • Аналоговый контроллер температуры
  • Система аварийной остановки
  • Двухступенчатая система очистки моющего раствора
  • Концевой выключатель

Дополнительные опции

  • Маслоотделитель дисковый
  • Откидывающиеся верхние рампы
  • Таймер недельный
  • Вытяжка пара принудительная
  • Система сушки деталей горячим воздухом (включает принудительную вытяжку пара)
  • Система ручной очистки деталей
  • Рампы и трубопроводы с форсунками из нержавеющей стали
  • Система ручного обдува деталей сжатым воздухом
  • Система автоматического долива воды в бак
  • Система автоматической дозации моющего средства с системой автодолива воды в бак
  • Система автоматического слива раствора из бака
  • Система тонкой фильтрации с автономным насосом и мешочным фильтром
  • Пневматический подъем крышки сжатым воздухом
  • Теплоизоляция бака для АМ1000-1400
  • Система ополаскивания с дополнительным баком
  • Корзина для мелких деталей
  • Корзина из нержавеющей стали
  • Исполнение корпуса и баков из нержавеющей стали AISI304

Автоматическая промывочная установка АМ1150 ЭКО (АПУ 1150) представляет собой моечную камеру с замкнутым контуром. Мойка деталей предназначена для очистки от СОЖ, нефтемасляных и механических загрязнений компонентов машин, двигателей, промышленных станков и прочего оборудования.

Температура и продолжительность цикла обработки задается на панели управления. Вращение корзины обеспечивает необходимое позиционирование деталей перед коллекторами. П-образная форма рамп позволяет промывать изделия сверху, снизу и сбоку в течение заданного времени. Автоматические промывочные установки серии АМ предназначены для использования со слабощелочными растворами. Для наполнения бака используется обычная водопроводная вода.

Линейка комплектуется двумя видами привода движения корзины – струйным и электромеханическим. При использовании электромеханического привода, корзина с деталями вращается равномерно с частотой 5-10 об/мин. Это обеспечивает высокое качество очистки, за счет равномерной подачи моющего раствора по всей поверхности деталей. Электромеханический привод является наиболее эффективным решением. Струйный привод накладывает ряд ограничений на эксплуатацию машины, такие как равномерное распределение изделий по весу в корзине, достаточную площадь поверхности деталей, соблюдение угла наклона.

Рекомендуется для:

  • Мастерских по ремонту грузовых автомобилей, автобусов
  • Мастерских по ремонту строительной и сельхоз техники
  • Участков токарно-фрезерного производства
  • Ремонтных участков нефтегазового комплекса
Диаметр корзины, мм 1150
Высота рабочего пространства, мм 730
Грузоподъемность корзины, кг 350
Тип привода корзины электромеханический
Длина, мм 1520
Ширина, мм 1380
Высота, мм 1520
Объем бака моющего раствора, л 200
Максимальная температура раствора, С 90
Мощность насоса, кВт 2х1,1
Производительность насоса, л/мин 2х150
Давление насоса, бар 2,5-3
Мощность нагревательных элементов, кВт 3х2,0
Суммарная мощность, кВт 8,57
Параметры сети, В/Гц 400/50
Вес, кг 340

Завод «Моторные технологии» поставляет оборудование транспортной компанией на выбор клиента. Доставка до терминала осуществляется бесплатно.

Все установки поставляются упакованными в стрейч пленку. Жесткая упаковка является обязательным атрибутом доставки и оплачивается за счет заказчика.

Для формирования уведомления на отгрузку необходимо заполнить отгрузочный лист. Если работа с ТК по каким-то причинам невозможна, оборудование можно забрать своим транспортом с нашего склада. В настоящее время в г. Пенза присутствуют следующие ТК: Деловые линии, ПЭК, Энергия, КИТ, Байкал-сервис, ЖелДорЭкспедиция, Возовоз, Главдоставка.

Вы можете рассчитать стоимость доставки или проверить статус груза прямо на нашем сайте!

Источник

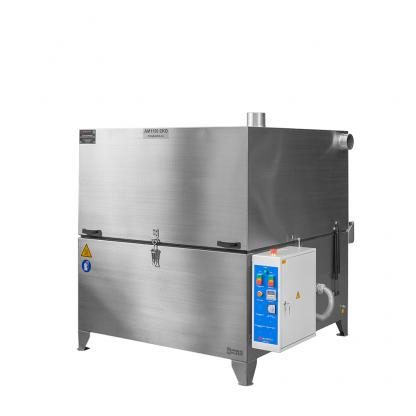

АМ1150 ЭКО автоматическая мойка деталей и агрегатов

Электромеханический привод вращения корзины.
Диаметр корзины — 1150 мм.
Высота рабочего пространства — 730 мм.
Грузоподъемность — 350 кг.

АМ1150 ЭКО (АПУ 1150) автоматическая моечная установка с замкнутым контуром для очистки двигателей, деталей машин, промышленных станков и прочих агрегатов от СОЖ, нефтемасляных и механических загрязнений.

Особенности

Температура и продолжительность цикла обработки задается на панели управления.

Вращение корзины обеспечивает необходимое позиционирование деталей перед коллекторами. П-образная форма рамп позволяет промывать изделия сверху, снизу и сбоку в течение заданного времени.

Автоматические промывочные установки серии АМ предназначены для использования со слабощелочными растворами. Для наполнения бака используется обычная водопроводная вода.

Автоматические мойки АМ 1000, 1150, 1400 ЭКО комплектуются электромеханическим приводом движения корзины в базовой комплектации.

При использовании электромеханического привода, корзина с деталями вращается равномерно с частотой 5-10 об/мин, что обеспечивает высокое качество очистки, за счет равномерной подачи моющего раствора по всей поверхности деталей.

Моечная машина рекомендуется для: мастерских по ремонту грузовых автомобилей и автобусов, мастерских по ремонту строительной и сельхоз техники, участков токарно-фрезерного производства, ремонтных участков нефтегазового комплекса.

Базовая комплектация

Корпус, бак из нержавеющей стали AISI 430, толщиной 2,0 мм.

ТЭНы, рампы и трубопроводы из нержавеющей стали AISI 304.

Корзина из черного металла.

Электромеханический привод вращения корзины.

Среднепроизводительные насосы Pedrollo (Италия).

Электрические компоненты TDM.

Система автоматического контроля и поддержания температуры с максимальным пределом нагрева 90 °С.

Аналоговый контроллер температуры.

Система аварийной остановки.

Двухступенчатая система очистки моющего раствора.

Дополнительные опции

Откидывающиеся верхние рампы.

Вытяжка пара принудительная.

Система сушки деталей горячим воздухом (включает принудительную вытяжку пара).

Система ручной очистки деталей.

Рампы и трубопроводы с форсунками из нержавеющей стали.

Система ручного обдува деталей сжатым воздухом.

Система автоматического долива воды в бак.

Система автоматической дозации моющего средства с системой автодолива воды в бак.

Система автоматического слива раствора из бака.

Система тонкой фильтрации с автономным насосом и мешочным фильтром.

Пневматический подъем крышки сжатым воздухом.

Теплоизоляция бака для АМ1000, 1150, 1400.

Система ополаскивания с дополнительным баком.

Корзина для мелких деталей.

Корзина из нержавеющей стали.

Исполнение корпуса и баков из нержавеющей стали AISI304.
