Блок-контакты для модульных автоматов АВВ и Schneider Electric

Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».

В сегодняшней статье я хочу рассказать Вам про дополнительные контакты для модульных автоматических выключателей двух известных брендов: ABB и Schneider Electric.

Данные аксессуары я получил для выполнения очередных монтажных работ по релейной защите, вот поэтому решил заодно поделиться данной информацией и с Вами.

Дополнительные контакты, их еще принято называть блок-контактами или вспомогательными контактами, подключаются к модульному автомату. По внешнему виду они также имеют модульное исполнение, только их ширина составляет половину ширины стандартного модульного автомата, т.е. 9 (мм).

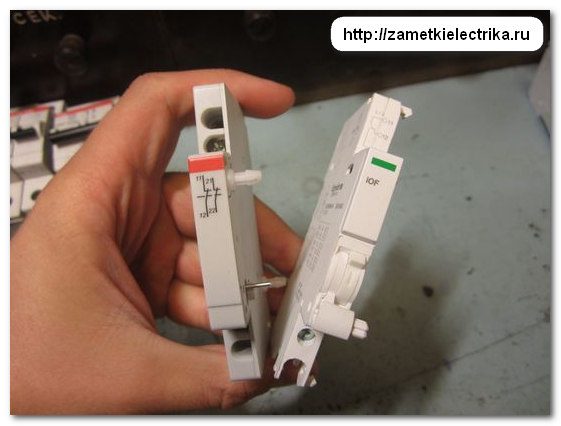

Вот внешний вид дополнительных контактов ABB и Schneider Electric.

Блок-контакты могут иметь различные пары контактов (нормально-открытые или нормально-закрытые), а в некоторых случаях встречаются и переключающие контакты, т.е. с одним общим выводом, но об этом я еще расскажу чуть ниже по тексту.

При отключенном положении автомата дополнительные контакты находятся в одном состоянии, а при включенном — в другом, т.е. меняют свое начальное исходное состояние на противоположное.

Применение дополнительным контактам можно найти самое широкое.

Самое распространенное применение — это сигнализация положения автомата, а скорее даже сигнализация его отключенного положения.

Предположим, нам необходимо контролировать положение модульного автомата какого-нибудь ответственного потребителя, например, насоса. Вот для этого и можно применить дополнительные контакты. При отключении автомата сигнал с дополнительных контактов можно вывести на сигнальную лампу или звуковую сигнализацию прямо в помещение диспетчеру (оперативному персоналу), который своевременно отреагирует на сложившуюся ситуацию и примет необходимые меры по восстановлению питания насоса.

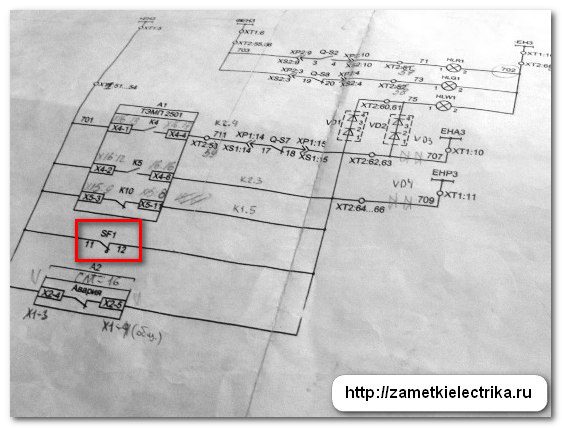

В моем примере автомат SF1 установлен в оперативных цепях и сигнал с его блок-контактов выдается на сигнальную желтую лампу HLW1 и в систему предупредительной сигнализации (шинки ЕНРЗ) подстанции, которая в свою очередь выдает сигнал через систему телемеханики диспетчеру.

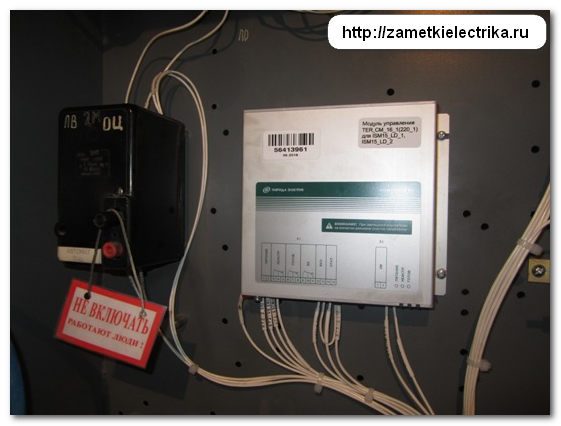

В данный момент у нас установлены легендарные автоматические выключатели АП-50 с блок-контактами, про которые я не так давно Вам рассказывал в отдельной статье. Так вот, согласно проекта, автоматы АП-50 мы будем демонтировать, а на их место устанавливать модульные автоматы от ABB и Schneider Electric с дополнительными контактами.

Кстати, помимо автоматов, дополнительные контакты можно использовать в паре с УЗО, дифавтоматами, модульными контакторами и даже импульсными реле (читайте статью про применение и схему подключения импульсного реле РИО-1). Вот, например, дополнительные контакты ЕН 04-11 от АВВ для модульного контактора ESB 24-40.

А теперь рассмотрим более подробнее дополнительные контакты для наших модульных автоматов.

1. Дополнительные контакты S2C-H02L (ABB)

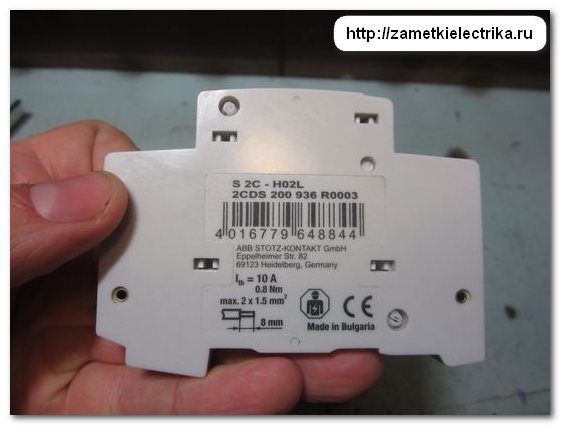

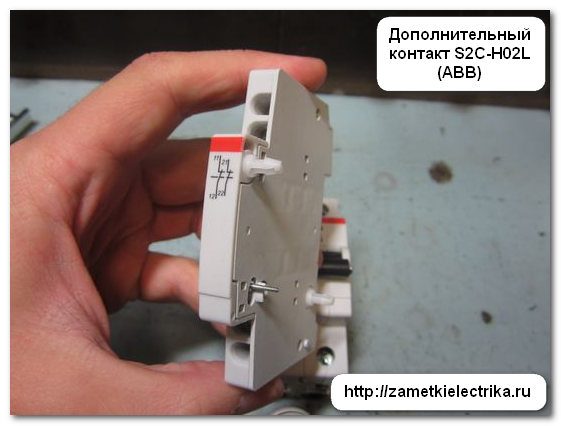

Внешний вид дополнительных контактов S2C-H02L (2CDS200936R0003).

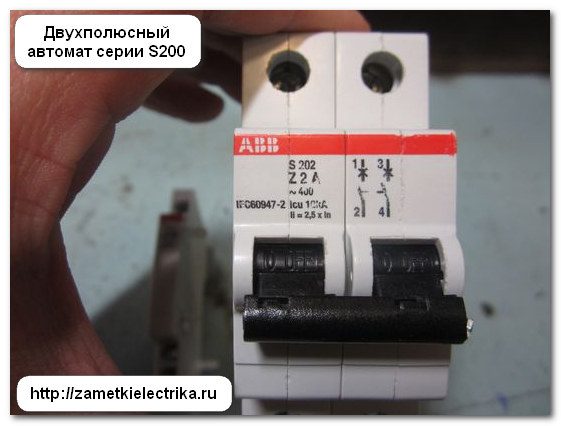

Дополнительный контакт S2C-H02L предназначен для модульных автоматов серии S200.

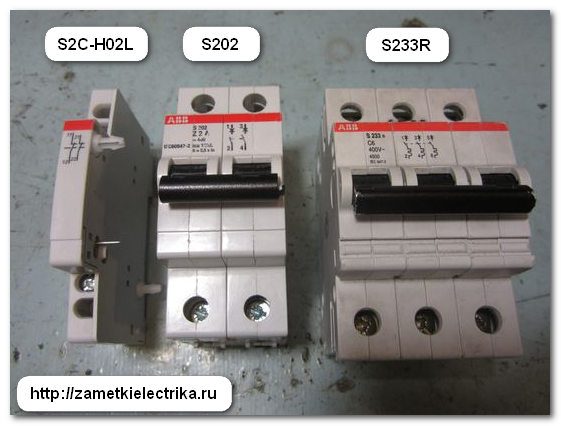

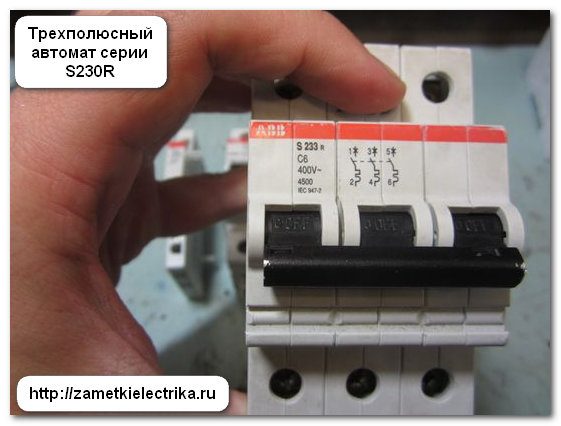

Также эти контакты отлично подходят для снятых с производства автоматов серии S230R.

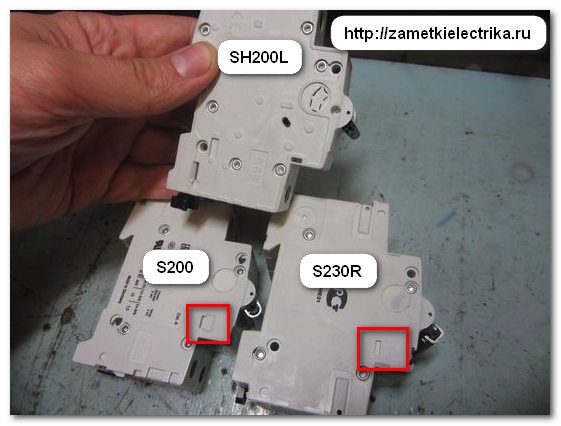

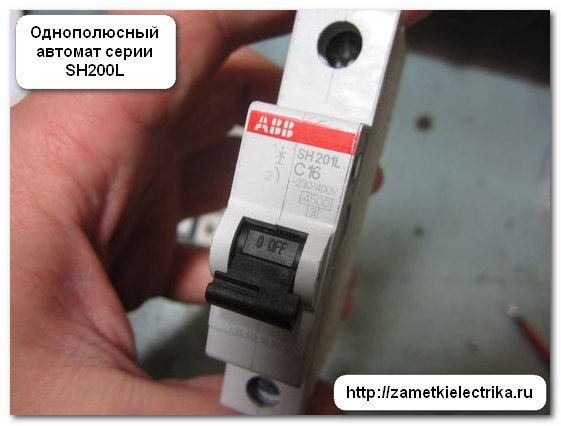

Внимание! Дополнительные контакты и прочие аксессуары для автоматов серии SH200L Вам не подойдут. Автоматы SH200L относятся к бытовому назначению, т.е. являются более упрощенными, поэтому для подобных аксессуаров у них нет даже соответствующих заглушек.

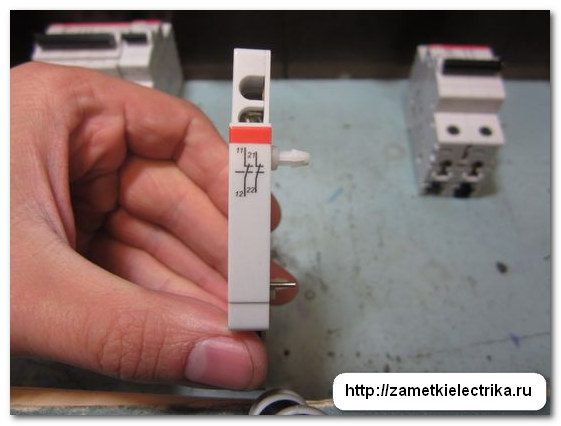

Дополнительный контакт S2C-H02L имеет два независимых друг от друга нормально-закрытых (н.з.) контакта: (11-12) и (21-22).

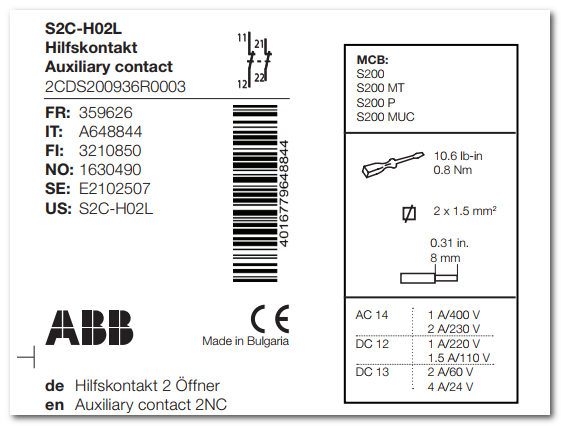

Номинальный ток контактов, указанный на корпусе, составляет 10 (А). Хотя в инструкции для постоянного и переменного напряжения 220 (В) указан ток от 1 (А) до 2 (А). В принципе, этого тока вполне достаточно для приведенной выше схемы сигнализации.

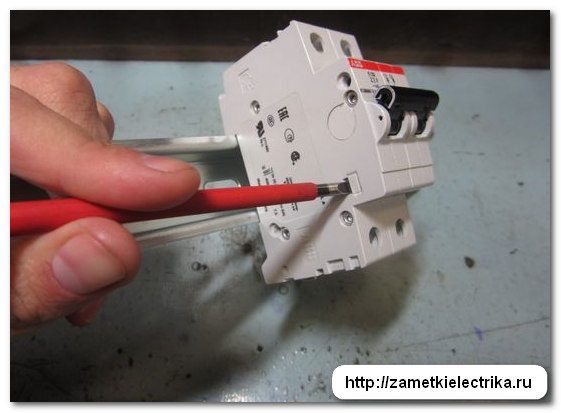

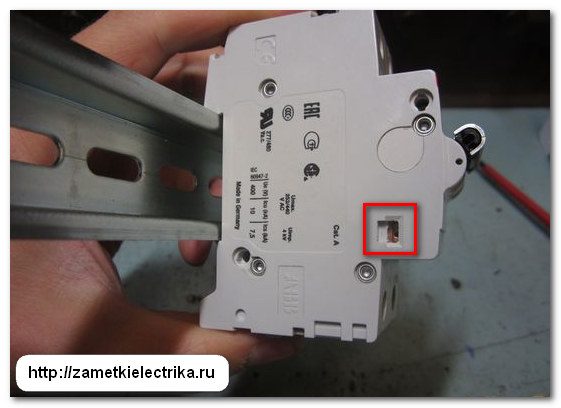

В первую очередь с помощью отвертки убираем маленькую, еле заметную, заглушку на корпусе автомата.

В это отверстие и будет входить движущийся шток нашей приставки с контактами. На этот шток воздействует автомат, тем самым обеспечивая размыкание или замыкание дополнительных пар-контактов. Для наглядности посмотрите как устроена контактная система внутри корпуса.

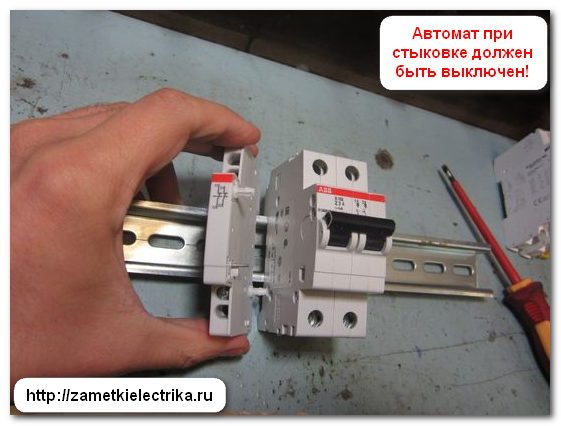

Блок-контакт подключается с левой стороны автомата и устанавливается на этой же DIN-рейке. Это так сказать, контакты бокового исполнения.

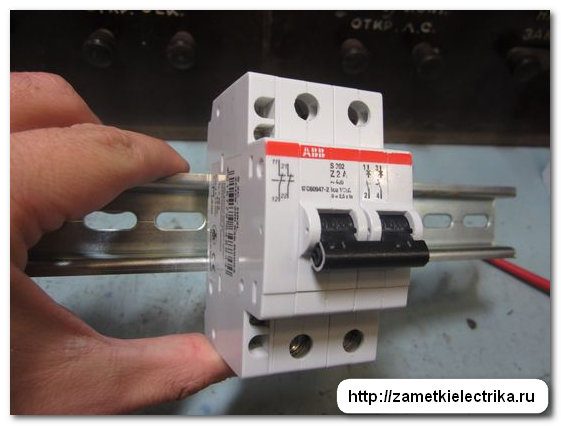

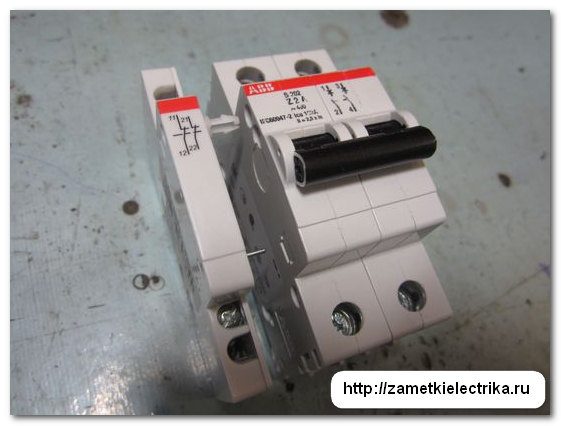

Теперь берем вставляем пластиковые направляющие блок-контакта в корпус автомата до упора (щелчка). Готово! Вот так выглядит двухполюсный модульный автомат S202 от ABB в сборе с дополнительными контактами S2C-H02L.

Держатся блок-контакты с корпусом автомата достаточно прочно и надежно. Причем разъединить их обратно не так то и легко, придется помаяться с отверткой.

Да, кстати, забыл сказать, что к автомату можно присоединить не более одного дополнительного контакта, чего нельзя сказать про Шнайдер Электрик, о котором я расскажу чуть ниже.

Проверим работоспособность наших блок-контактов.

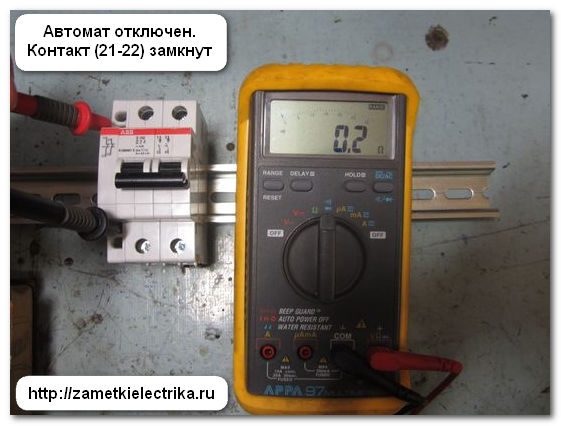

Автомат отключен, а значит контакты (11-12) и (21-22) должны быть замкнуты. Так и есть.

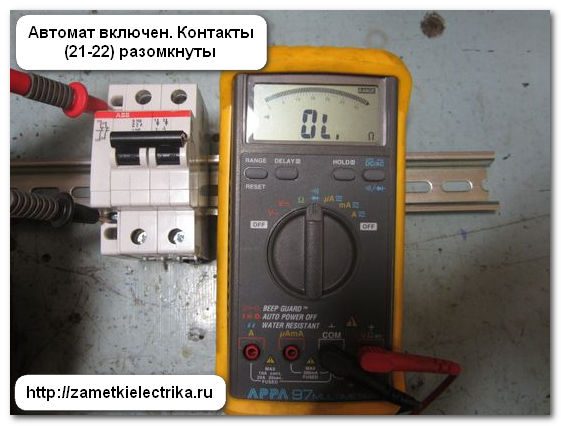

Включим автомат и проверим состояние контактов. Теперь оба контакта (11-12) и (21-22) должны быть разомкнуты.

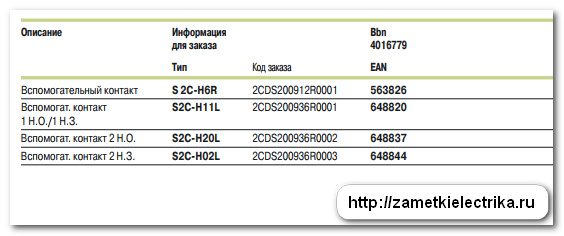

Если Вам необходимы блок-контакты с одним нормально-открытым и одним нормально-закрытым контактами, то они маркируется следующим образом: S2C-H11L (2CDS200936R0001). А если нужен с двумя нормально-открытыми контактами, то они маркируются, как S2C-H20L (2CDS200936R0002).

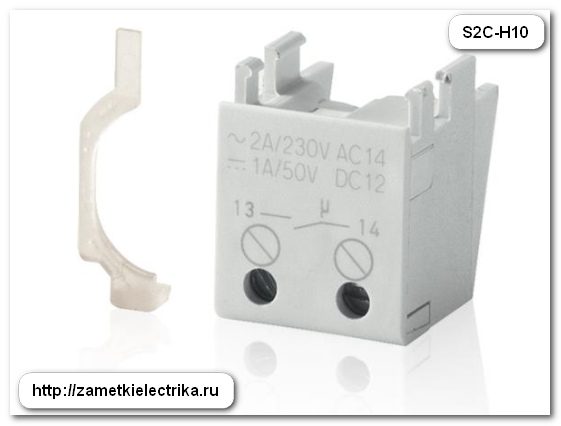

Кстати, у АВВ имеются дополнительные контакты не только бокового исполнения, но и нижнего монтажа S2C-H10 (2CDS200970R0002) и S2C-H01 (2CDS200970R0001). Правда у них имеется всего лишь один нормально-открытый контакт или нормально-закрытый контакт, соответственно.

Лично мне с такими контактами не приходилось работать, да и для моих нужд они мне не особо-то и подходят.

2. Дополнительные контакты iOF и iSD (Schneider Electric)

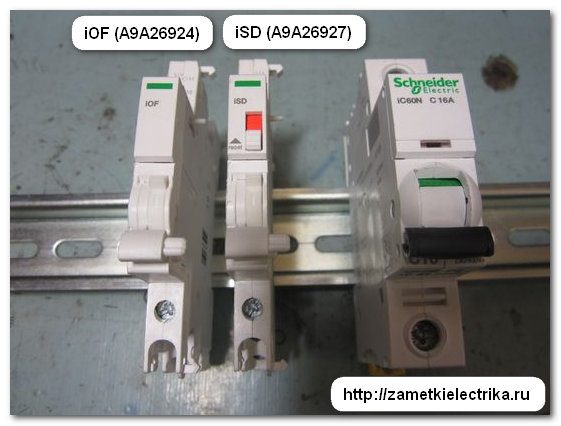

А теперь рассмотрим блок-контакты для модульных автоматов Шнайдер Электрик. У меня имеются в наличии две их разновидности:

Оба типа блок-контактов применяются непосредственно в паре с автоматами серии iC60N промышленного назначения.

Также, как и у АВВ, у Schneider Electric имеются в наличии и более упрощенные автоматы серии iK60N, которые относятся к бытовому назначению, и по аналогии с автоматами SH200L от АВВ, к ним подобные аксессуары в виде дополнительных контактов не подходят.

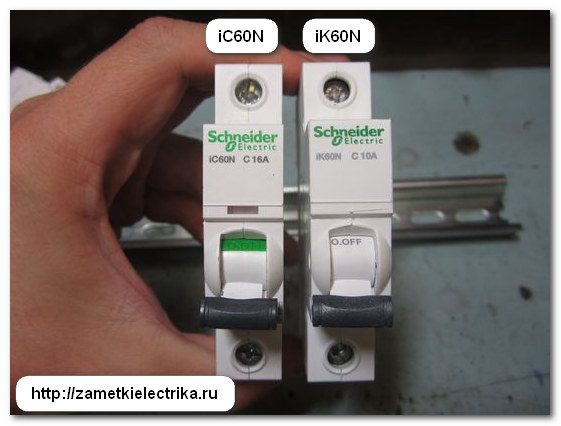

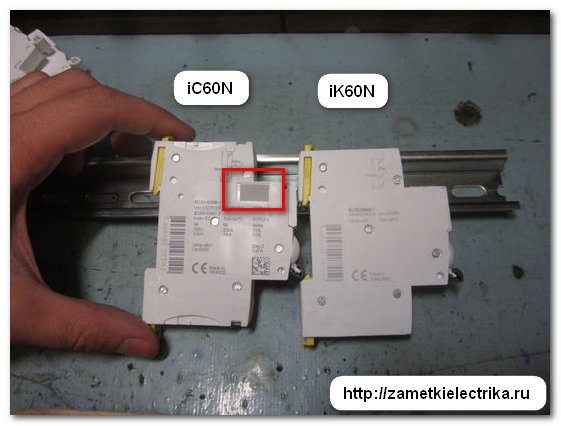

Автоматы iC60N и iK60N внешне очень похожи, но тем не менее имеют различия, про которые я расскажу в отдельной статье, так что кому интересно, то подписывайтесь на рассылку новостей сайта «Заметки Электрика».

У них нет в корпусе даже соответствующих для этого заглушек.

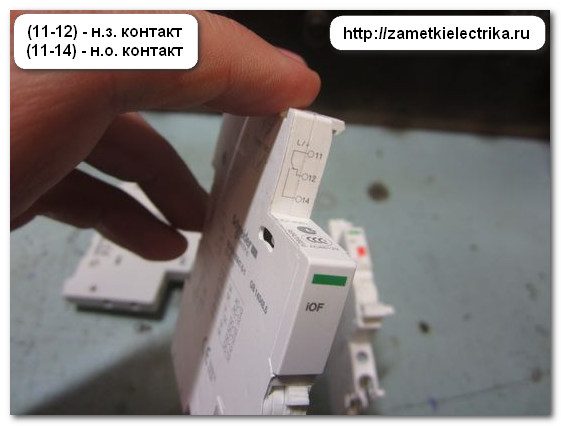

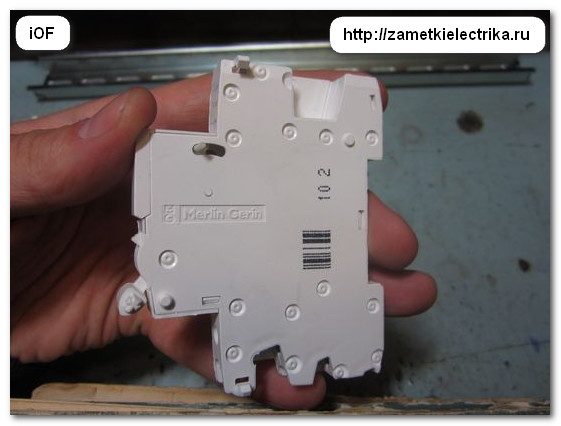

Блок-контакт iOF аналогичен, рассмотренным ранее блок-контактам от АВВ, только он имеет переключающий контакт с одним общим выводом:

В некоторых случаях это удобно, а в некоторых наоборот, т.к. приходится использовать их в одной схеме, что не всегда необходимо. Лично мне удобнее, когда имеются два независимых контакта и я сам по желанию выбираю в какой цепи установить каждый их них. При необходимости я также могу сделать у них и общий вывод, установив между ними перемычку.

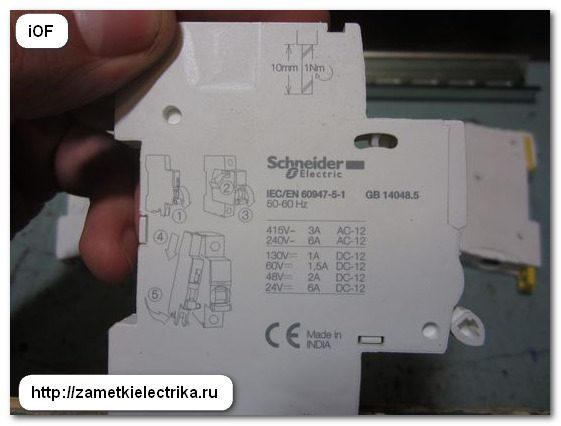

Номинальные токи контактов при разных напряжениях указаны на его корпусе.

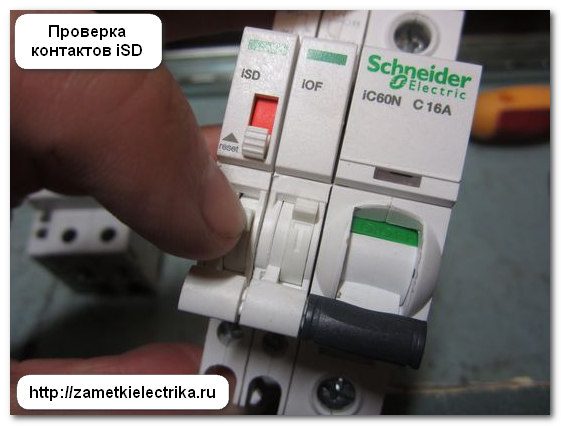

Блок-контакты iSD имеют несколько другую функцию, нежели iOF. Они переключают свои контакты только в том случае, если автомат отключится от защит. Убедиться в этом Вы можете, посмотрев видеоролик в конце статьи.

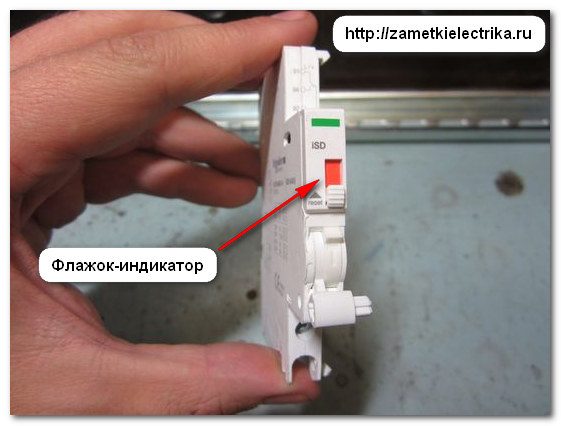

На лицевой стороне корпуса имеется красный флажок-индикатор, закрытый рычажком.

В случае срабатывания автомата от короткого замыкания или перегруза, этот рычажок отщелкивается вниз и открывает доступ к красному флажку-индикатору. Это своего рода индикация срабатывания автомата от защит.

Соответственно, и контакты iSD переключаются лишь только в этом случае. Чтобы вернуть положение контактов в исходное состояние нужно взвести данный рычажок обратно вверх.

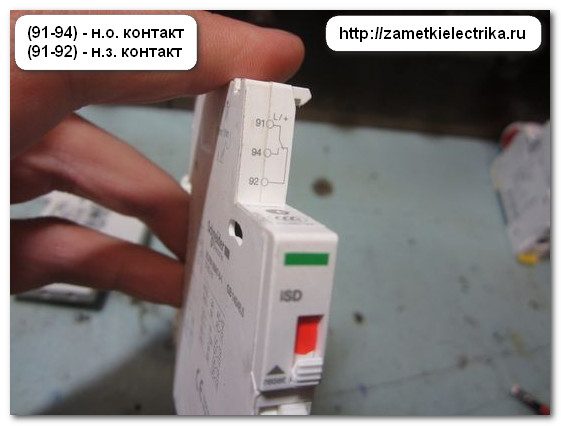

Блок-контакт iSD имеет переключающий контакт с одним общим выводом:

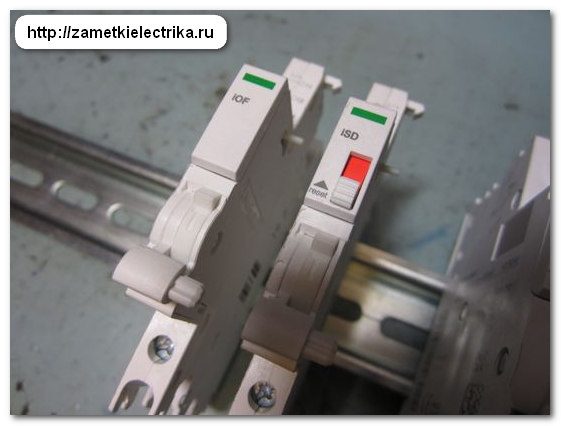

Обе разновидностей этих блок-контактов можно комбинировать друг с другом, чего нельзя было делать у рассмотренных выше дополнительных контактов от АВВ.

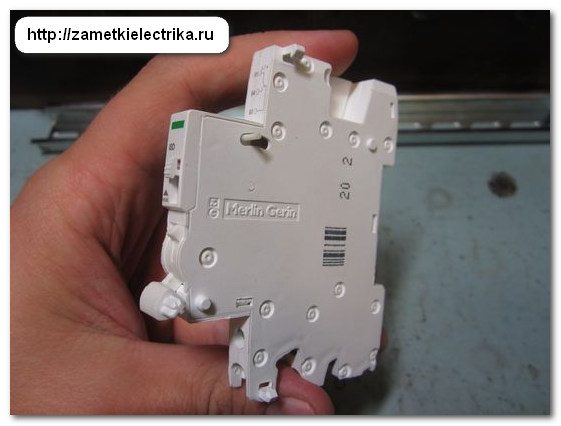

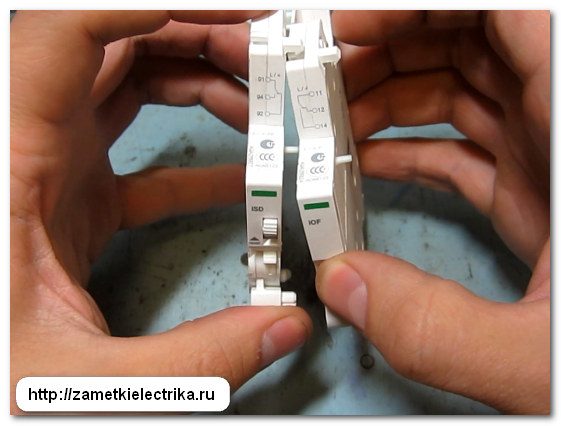

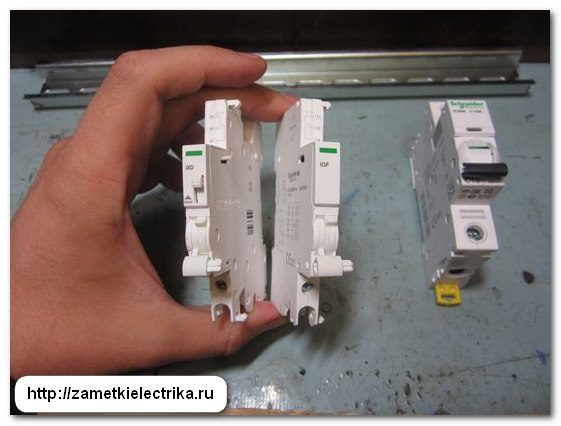

Стыкуются они очень легко и просто. Сначала одеваем верхнюю защелку на соседний модуль, а затем защелкиваем нижнюю.

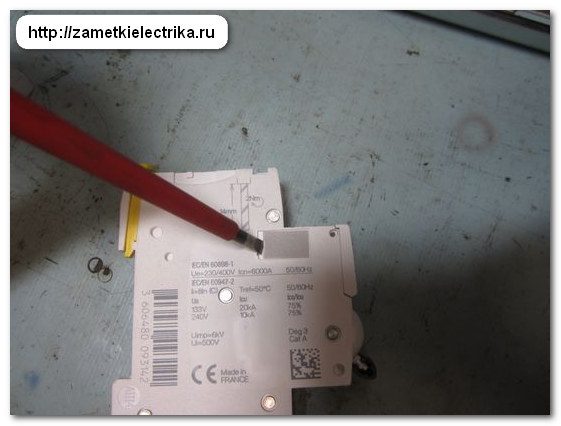

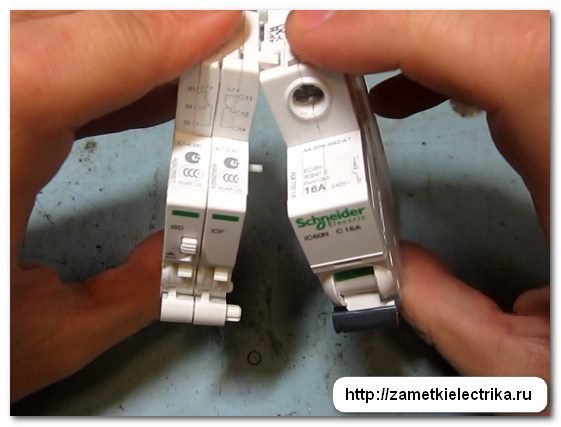

А теперь состыкуем их с нашим автоматом iC60N аналогичным образом, но предварительно с автомата нужно убрать заглушку для штока.

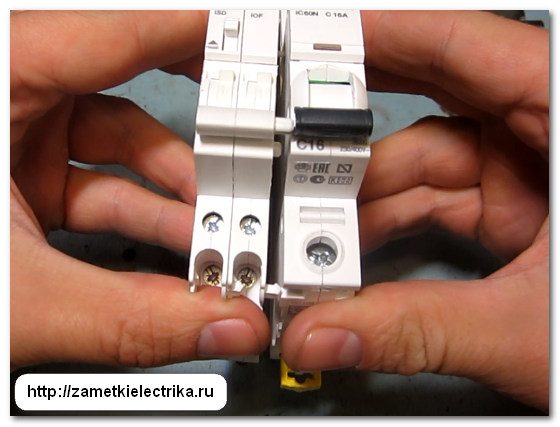

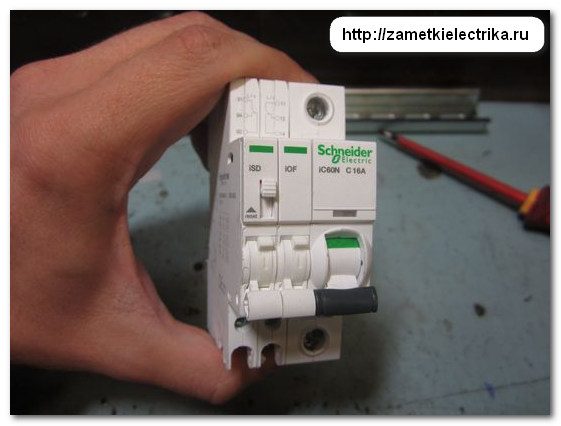

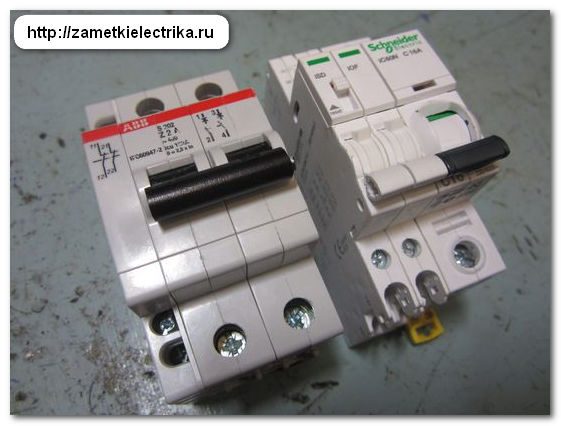

Готово. Вот так выглядит однополюсный модульный автомат iC60N в сборе с двумя дополнительными контактами iOF и iSD.

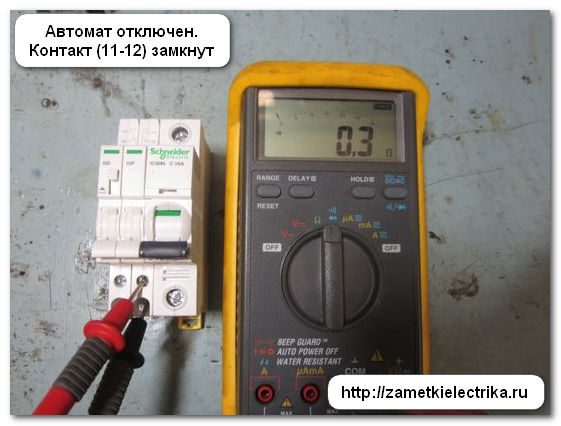

Проверим работоспособность наших блок-контактов.

  • iOF (11-12) замкнут
  • iOF (11-14) разомкнут

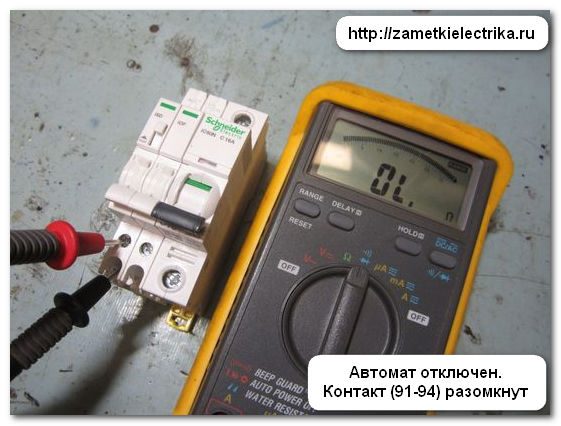

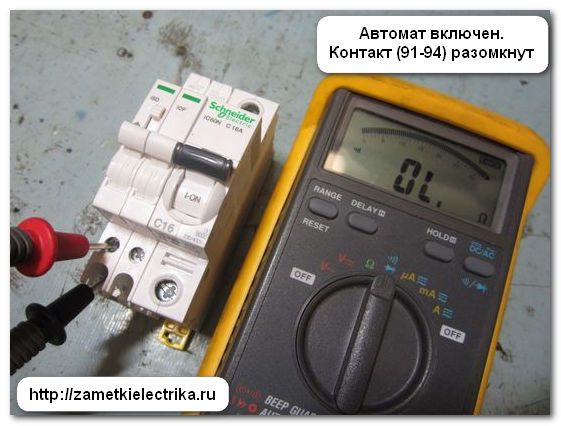

  • iSD (91-94) разомкнут
  • iSD (91-92) замкнут

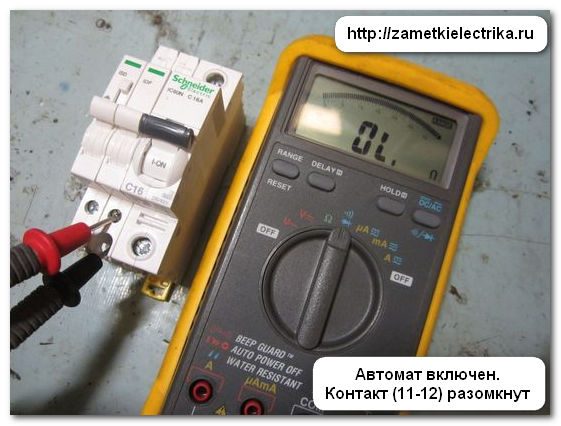

  • iOF (11-12) разомкнут
  • iOF (11-14) замкнут
  • iSD (91-94) разомкнут (они изменят свое положение только при отключении автомата от защит)
  • iSD (91-92) замкнут (они изменят свое положение только при отключении автомата от защит)

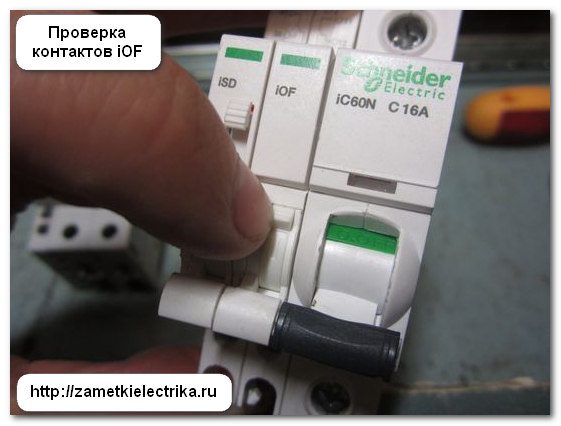

Еще я бы хотел отметить то, что у блок-контактов Шнайдер Электрик, в отличии от блок-контактов АВВ, имеется возможность проверки изменения положения контактов, не включая сам автомат. Это очень удобно, в особенности тогда, когда необходимо проверить выходные цепи сигнализации, а возможности включить автомат нет. Переключение положения контактов осуществляется с помощью переключателей, расположенных прямо на лицевой стороне.

Вот такое получилось небольшое знакомство с блок-контактами для модульных автоматических выключателей АВВ и Шнайдер Электрик.

И уже по традиции, рекомендую посмотреть видеоролик по материалам данной статьи:
