Синхронная розетка для пылесоса и струшкоотсоса в мастерскую своими руками на ардуино

Данная самоделка будет очень полезна в столярной мастерской, а также при ремонте. Мы сделаем синхронную розетку, как в крутом строительном пылесосе!

Что такое синхронная розетка?

Синхронная розетка позволяет организовать комфортную работу двух инструментов, например, штробореза и пылесоса. При запуске основного устройства, автоматически запускается второе. Она же – “блок автоматического включения пылесоса”, “розетка синхронного включения”, “мастер-розетка”, розетка с функцией “Автостарт”.

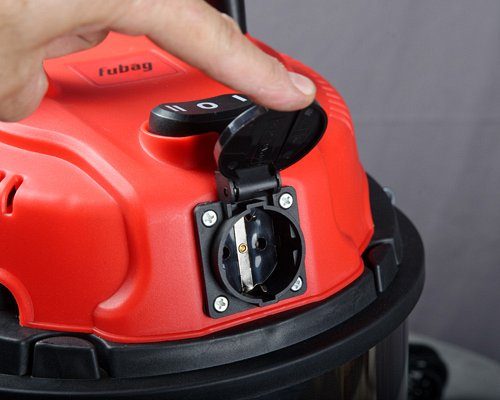

Не у каждого мастера есть строительный пылесос с мастер-розеткой для подключения электроинструмента. Чаще всего такая функция есть только у продвинутых моделей пылесосов.

А большинство мастеров-любителей вообще используют самый обычный бытовой пылесос. И такому пылесосу очень не хватает такой полезной фишки как автоматический пуск при включении электроинструмента.

Я, например, в домашней мастерской использую тот же пылесос, которым убираем квартиру, но с самодельным циклоном. А в гаражной мастерской у меня недорогой строительный пылесос, но опять же без мастер-розетки.

Из чего собрать синхронную розетку

Собрать такое устройство можно из разных деталей. Но проще всего, пожалуй, будет из ардуино и пары дешевых модулей.

Возможно, для такой простейшей функции, ардуино – это чересчур мощный инструмент. Но дешевизна и доступность ардуино-совместимых плат (клонов ардуино) и китайских модулей полностью оправдывают такое решение! 😉

Итак, для создания розетки-триггера нам понадобится:

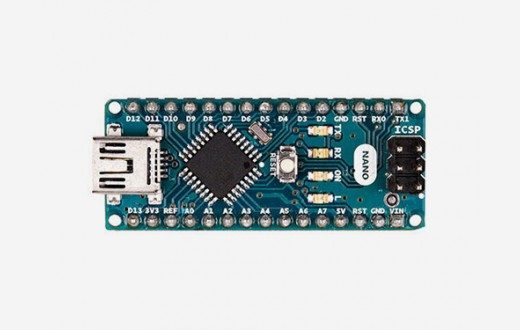

  • Ардуино-совместимая плата Nano
  • Релейный модуль на 5V для управления нагрузкой 220V 10A.
  • Датчик тока ZMCT103C

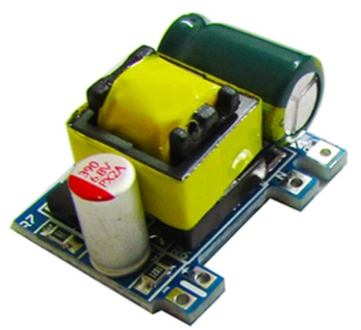

  • Блок питания на 5V или обычная зарядка для телефона, дающая 5V.

Также нам понадобится какой-то корпус, кода мы поместим ардуино, реле и датчик и две накладные розетки (с заземлением или без; хотя большинство электроинструмента не имеет заземления).

В качестве корпуса можно использовать самую обычную распаячную (монтажную) коробку или отрезок кабель-канала подходящего размера. У меня без труда всё поместилось в монтажную коробку 80×80мм.

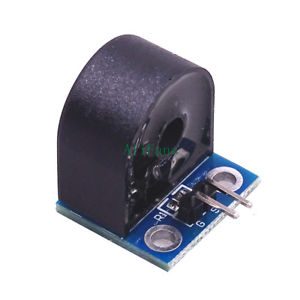

Датчик тока ZMCT103C – это, пожалуй, самый дешевый датчик тока, который можно купить, и его нам будет более чем достаточно. С его помощью можно не просто детектировать наличие переменного тока в проводе, но и определять его ключевые характеристики, с помощью несложной программы для ардуино.

Данный датчик стоит использовать c электроинструментом мощностью до 2кВт. Этого более чем достаточно для большинства электроинструмента (дрели, лобзики, фрезеры станки, циркулярки и т.п.). Для более мощного инструмента стоит взять датчик помощнее, например, ZMCT115S, для 3кВт.

Схема синхронного включения электроприборов

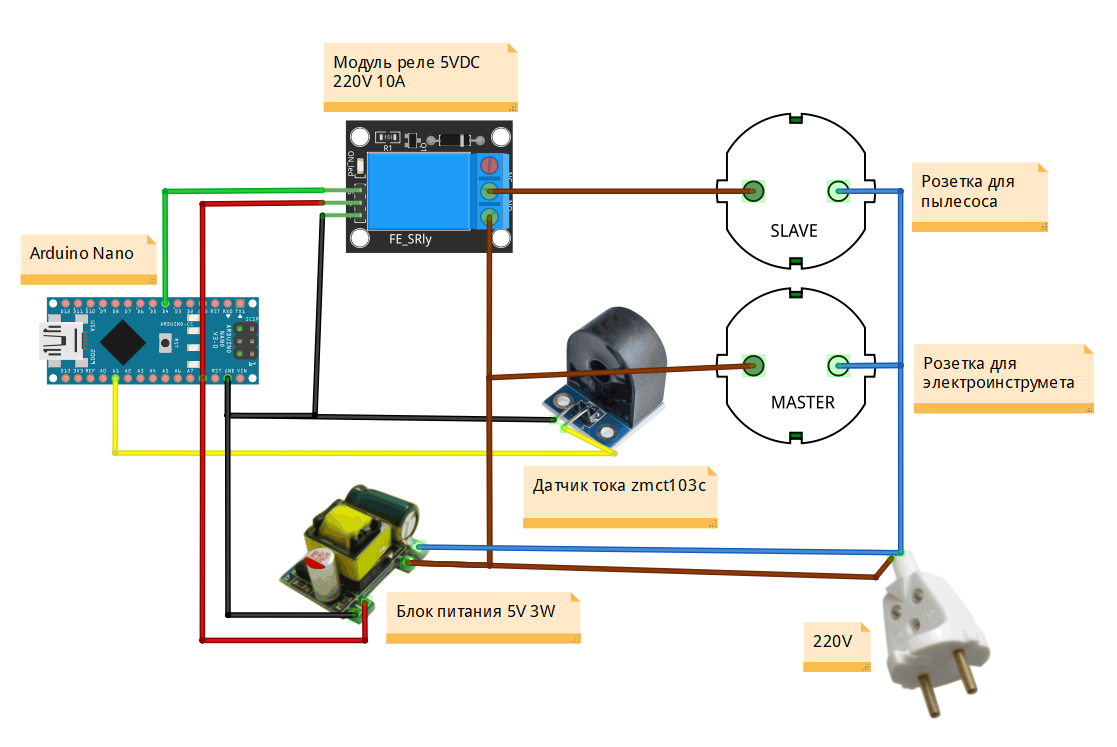

Ниже приведена схема подключения.

Схема синхронной розетки

Ардуино питается через блок питания 5V. Питание подключается к пинам 5V и GND.

1 провод розетки электроинструмента проводится сквозь датчик. Датчик подключается к ардуино: S (сигнал) – пин A1, G (земля) – GND.

1 провод розетки для пылесоса подключается через реле, в разрыв. Релейный модуль подключается к ардуино: VCC – 5V, GND – GND, In1 – D4.

Принцип работы схемы синхронной розетки

Когда к первой розетке подключается нагрузка, срабатывает датчик тока и ардуино включает реле, включая тем самым вторую нагрузку. Пылесос, разумеется, должен быть включен.

Когда электроинструмент отключается, реле выключает пылесос через 2 секунды. Такая задержка отключения сделана специально, чтобы пылесос успевал дососать последний мусор.

Загрузка прошивки

После сборки устройства по схеме выше, остается загрузить прошивку на плату с помощью компьютера.

Читайте здесь как загрузить прошивку в плату arduino.

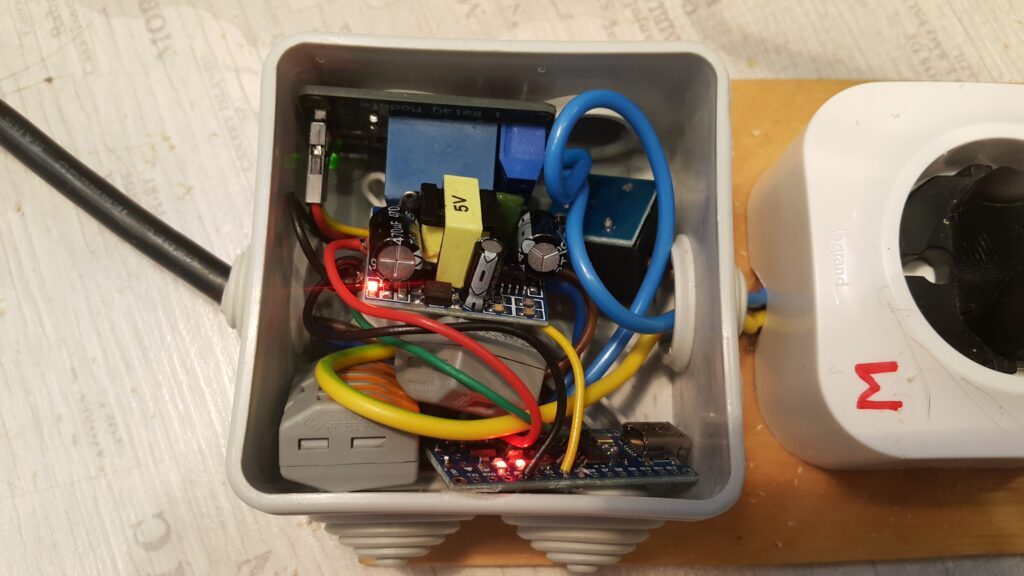

Мой вариант самодельной синхронной розетки

Вот такая получилась простая, но очень полезная самоделка для мастерской на ардуино.

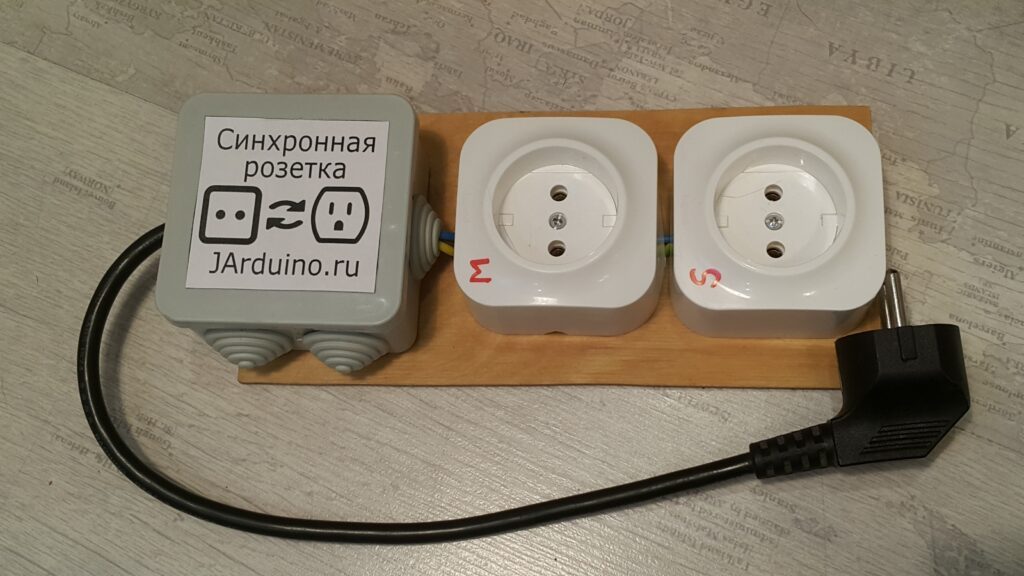

Синхронная розетка в сборе

Осталось только заизолировать модули внутри, чтобы не ничего не закоротило в ходе эксплуатации. Вместо клеммников Wago можно использовать скрутки, только важно их хорошо заизолировать и желательно перед этим пропаять.

Сколько это стоит

В принципе, синхронную розетку можно купить и в магазине. Но она мало где продаётся и стоит недешево.

Лично мне такая розетка обошлась, примерно, в 450 руб. (декабрь 2020).

А если у вас завалялись накладные розетки, сетевой шнур и клеммы, то розетка выйдет еще дешевле. Останется потратить часа 2-3 на сборку, пайку, обжим проводов, прошивку платы ардуино и сборку всего в монтажной коробоке. Я уложился в 2 часа.

Все детали можно купить, на Алиэкспресс и строительных магазинах. Привожу ссылки на модули с Алиэкспресс от проверенных магазинов:

Бюджетный датчик тока zmct103c Бюджетный блок питания на 5V 700mA, для питания платы ардуино. Релейный модуль Ардуино Nano

Если не хочется «морочиться», могу предложить готовое изделие.

Теперь у нас есть синхронная розетка для подключения струшкоотсоса и пылесоса для чистого выполнения работ по штроблению и шлифовке стен, а также других видов пыльных работ.

При этом, можно сделать всё под себя: задать любой таймер отключения, добавить дополнительные розетки.

Интересно, а где еще можно использовать синхронную розетку? Присылайте, пожалуйста, свои идеи в комментариях!

Кстати, уже родились идеи по улучшению:

  • добавить еще одну розетку, для общего комнатного фильтра; его имеет смысл включать либо одновременно с пылесосом/струшкоотсосом, либо после отключения пылесоса и держать включенным заданное время;
  • добавить кнопку на проводе, которая будет включать пылесос принудительно;
  • добавить включение пылесоса с помощью радиопульта.

Даже у самого дорогого и профессионального пылесоса таких функций нет! 😉

Присылайте свои идеи полезных электронных устройств! Если идея окажется интересно и реализуемой, я обязательно сделаю и опубликую! 😉

Добавить комментарий Отменить ответ

Для отправки комментария вам необходимо авторизоваться.

Источник

Синхронное включение пылесоса от инструмента

При организации работ по бурение и штроблении стен, деревообработка, хорошо бы иметь промышленный пылесос имеющий функцию стабилизации с инструментом. В розничной торговле такие пылесосы есть, но у них цена космическая. Так можно сэкономить собрав несложное устройство. Если кто не хочет собирать самостоятельно, то можно купить готовый блок, их даже представлено несколько вариантов.

Наше устройство с вашим пылесосом поможет заменить дорогостоящий пылесос.Синхронное включение пылесоса даёт возможность синхронизации включения пылесоса от инструмента. В нем нет задержки на отключении пылесоса, для ручной циркулярки и электролобзика задержка и не нужна.

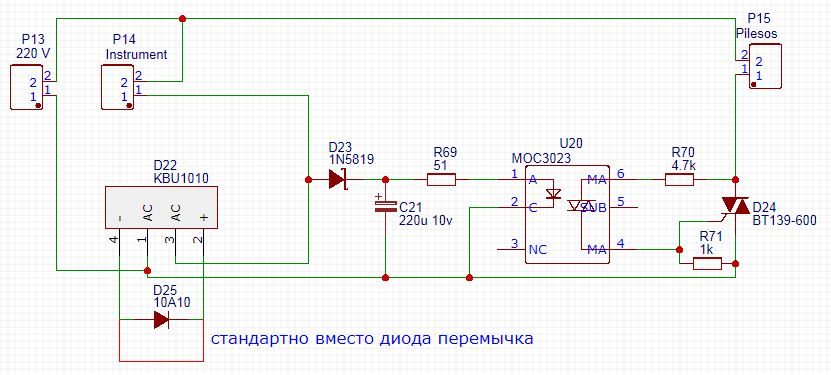

Ниже приведена схема синхронного включения пылесоса без задержки, с доступными деталями для сборки.

схема синхронного включения пылесоса

Вместо диода D25 по умолчанию впаивается перемычка. Если инструмент малой мощности и при его включении пылесос может не включаться. Для увеличения чувствительности при малой нагрузке необходимо вместо перемычки установить диод D25, но практика показала что этот диод не нужен. Пылесос уже включается от лобзика, который работает даже без нагрузки.

Диодный мост с симистором желательно установить на небольшой радиатор. Размер радиатора будет зависеть конечно и от мощности инструмента и пылесоса. Экспериментально можно подобрать радиатор. Поработайте инструментом, и проверяйте через некоторое время нагрев радиатора. Если вы не можете удержать несколько секунд, то поставьте радиатор побольше.

Внимание. Не забывайте отключать устройство синхронного включения пылесоса от инструмента от сети. Схема находится под высоким напряжением.

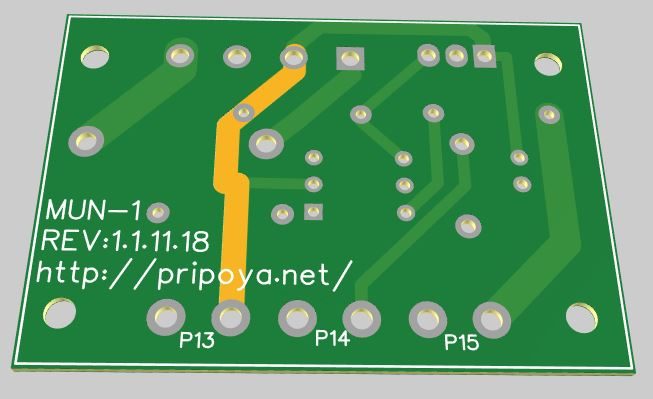

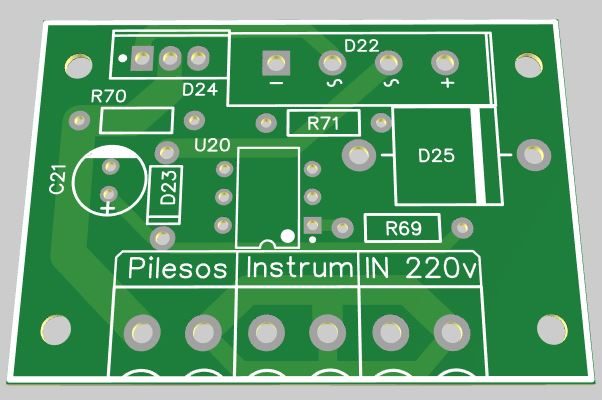

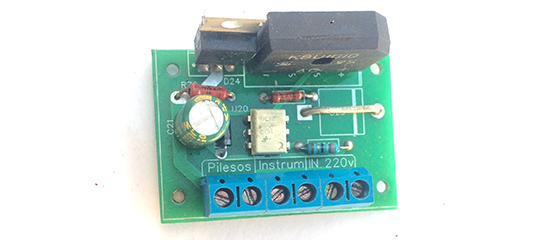

Плата синхронного включения пылесоса — двухсторонняя.

  • На клеммы P13 подаем напряжение 220В
  • На клеммы P14 подключаем инструмент
  • На клеммы P15 подключаем пылесос

В настройке данное устройство не нуждается. Начинает работать сразу если сборка произведена правильно согласно схеме. Детали в схеме можно заменить на аналогичные, это не критично.

Источник

Автоматическое включение пылесоса от электроинструмента схема

_________________
Глупый не задает вопросы. Глупый и так все знает.

Последний раз редактировалось AndTer Чт июн 28, 2018 17:34:34, всего редактировалось 2 раз(а).

JLCPCB, всего $2 за прототип печатной платы! Цвет — любой!

Зарегистрируйтесь и получите два купона по 5$ каждый:https://jlcpcb.com/cwc

Грызет канифоль

Зарегистрирован: Пн фев 11, 2008 20:32:45
Сообщений: 255
Откуда: Краснодарский край
Рейтинг сообщения: 0

Сборка печатных плат от $30 + БЕСПЛАТНАЯ доставка по всему миру + трафарет

Поставщик валерьянки для Кота

Карма: 38
Рейтинг сообщений: 1190
Зарегистрирован: Ср фев 23, 2011 12:12:31
Сообщений: 2273
Рейтинг сообщения: 0
Медали: 1

А сильно нужно схему делать? Может купить обычный контактор на дин рейку с управляющей обмоткой на 220В? Реле не очень пойдёт, индуктивность большая, быстро контакты отгорят или сварятся. А вот контактор запросто, у них там дугогаситель есть, да и контакты массивные.
Или нельзя подключиться к выключателю инструмента?

Добавлено after 6 minutes 29 seconds:
А эту пробовали? Только резисторы надо подобрать под ваши симисторы. Чтобы ток/напряжение на УЭ соответствовали.

Вложения:
2018-06-28_184657.jpg [21.89 KiB]
Скачиваний: 6330

_________________
Глупый не задает вопросы. Глупый и так все знает.

Вернуться наверх

Компания Компэл совместно с STMicroelectronics приглашает на вебинар о новых возможностях беспроводных МК STM32WL с радиоканалом беспрецедентной дальности. На вебинаре вы ознакомитесь с первой микросхемой STM32, которая имеет на борту радио для диапазона до 1 ГГц с максимальной разрешенной выходной мощностью. Мы расскажем о внутреннем устройстве чипа, ключевых преимуществах нового решения, как устроена система многоуровневой защиты данных, одновременном обновлении множества устройств в сети по воздуху, архитектуре STM32WL, новой периферии и режимах энергосбережения. В практической части мы покажем, как инициировать быстрый старт вашего проекта, и максимально просто запустить STM32WL в работу.

Вымогатель припоя

Зарегистрирован: Сб окт 22, 2016 17:33:32
Сообщений: 691
Откуда: Липецк
Рейтинг сообщения: 0

Традиционно производители дискретных силовых полупроводниковых приборов добиваются улучшения ключевых характеристик за счет усовершенствования кристалла. Однако специалисты компании Infineon добились впечатляющих результатов, сориентировав кристалл в корпусе истоком вниз. Такая ориентация кристалла применена, например, в серии MOSFET OptiMOS.

Поставщик валерьянки для Кота

Карма: 38
Рейтинг сообщений: 1190
Зарегистрирован: Ср фев 23, 2011 12:12:31
Сообщений: 2273
Рейтинг сообщения: 1
Медали: 1

BTA отличается от BTB тем что у А, кристалл изолирован от корпуса.
Трёхквадрантный симистор от ST обозначается буквой W.

Например BTA16-800CWRG

Ну а в качестве третьей схемы можно всё же попробовать эту, единственное схему включения симистора, подглядеть в даташите на оптопару:

Вложения:
2018-06-28_190040.jpg [85.85 KiB]
Скачиваний: 6179

_________________
Глупый не задает вопросы. Глупый и так все знает.

Вернуться наверх

Вымогатель припоя

Зарегистрирован: Сб окт 22, 2016 17:33:32
Сообщений: 691
Откуда: Липецк
Рейтинг сообщения: 0

Последний раз редактировалось Карбофос Чт июн 28, 2018 18:08:13, всего редактировалось 1 раз.

Грызет канифоль

Зарегистрирован: Пн фев 11, 2008 20:32:45
Сообщений: 255
Откуда: Краснодарский край
Рейтинг сообщения: 0

Про контактор как то и не подумал. Но вот клацают они громко.
Инструмент не один а несколько.
Схема кажись из той же оперы. Совершенно не пойму как она работает.

2-3 вариант принцип понятен. одно и то же.
в мултисиме работает можно собирать.

а вот первая что в симуляторе не запустилась и на макетке постоянно открытый симистор.

Вымогатель припоя

Зарегистрирован: Сб окт 22, 2016 17:33:32
Сообщений: 691
Откуда: Липецк
Рейтинг сообщения: 0

Грызет канифоль

Зарегистрирован: Пн фев 11, 2008 20:32:45
Сообщений: 255
Откуда: Краснодарский край
Рейтинг сообщения: 0

Вымогатель припоя

Зарегистрирован: Сб окт 22, 2016 17:33:32
Сообщений: 691
Откуда: Липецк
Рейтинг сообщения: 0

Грызет канифоль

Зарегистрирован: Пн фев 11, 2008 20:32:45
Сообщений: 255
Откуда: Краснодарский край
Рейтинг сообщения: 0

Вымогатель припоя

Зарегистрирован: Сб окт 22, 2016 17:33:32
Сообщений: 691
Откуда: Липецк
Рейтинг сообщения: 0

Напряжение на управляющий электрод симистора G подается относительно A1.
Нетрудно видеть, что прямое падение напряжения на обратновключенных парах диодов VD2..VD5 появится лишь при включении «инструмента», т.е. когда на УШМ нажмешь кнопку «ПУСК».

ЗЫ Я просто уверен, вы неправильно собрали схему, точнее, впаяли симистор.
R2 5,6к.

Грызет канифоль

Зарегистрирован: Пн фев 11, 2008 20:32:45
Сообщений: 255
Откуда: Краснодарский край
Рейтинг сообщения: 0

Вымогатель припоя

Зарегистрирован: Сб окт 22, 2016 17:33:32
Сообщений: 691
Откуда: Липецк
Рейтинг сообщения: 0

Грызет канифоль

Зарегистрирован: Пн фев 11, 2008 20:32:45
Сообщений: 255
Откуда: Краснодарский край
Рейтинг сообщения: 0

Вымогатель припоя

Зарегистрирован: Сб окт 22, 2016 17:33:32
Сообщений: 691
Откуда: Липецк
Рейтинг сообщения: 0

Грызет канифоль

Зарегистрирован: Пн фев 11, 2008 20:32:45
Сообщений: 255
Откуда: Краснодарский край
Рейтинг сообщения: 0

Последний раз редактировалось knyaz* Чт июн 28, 2018 20:38:32, всего редактировалось 1 раз.

Вымогатель припоя

Зарегистрирован: Сб окт 22, 2016 17:33:32
Сообщений: 691
Откуда: Липецк
Рейтинг сообщения: 0

Грызет канифоль

Зарегистрирован: Пн фев 11, 2008 20:32:45
Сообщений: 255
Откуда: Краснодарский край
Рейтинг сообщения: 0
