Монтаж скважинного насоса Aquario ASP

Как мы уже отмечали ранее, погружной насос Aquario серии ASP является, в принципе, идеальным средством водоснабжения дома прямо из колодца или скважины. Мы уже рассказывали об этом агрегате. Причем не только в общих чертах. Мы уточнили область его достоинства и детально изложили его характеристики. Более того, мы описали и область его применения. Сегодня же мы расскажем, как правильно установить этот насос.

Данный материал является продолжением статьи — Погружной насос Aquario серии ASP.

Погружной насос Aquario: устройство

Чтобы изложенные ниже рекомендации по установке были более понятны, вкратце расскажем об устройстве данного насоса.

Итак, погружной насос Aquario является многоступенчатым центробежным. В его цилиндрический корпус помещены как рабочие колеса, так и электродвигатель. Пожалуй, стоит подчеркнуть, что корпус изготовлен из нержавеющей стали. Его диаметр составляет 99 мм, а высота – 640 мм. Благодаря наличию зазора между стенками, обеспечивается охлаждение двигателя перекачиваемой водой.

Для забора воды используется нижняя часть корпуса. Чтобы обеспечить очистку жидкости, туда установлен специальный концентрический фильтр. Если в этом имеется необходимость, насос можно доукомплектовать дополнительным основанием. Оно необходимо, чтобы установить агрегат на песчаное дно. Благодаря этому основанию, увеличивается расстояние между дном водоисточника и заборной зоной. И в результате исключается вероятность всасывания твердых элементов.

Выходной патрубок насоса находится сверху. Причем в нем нарезана внутренняя резьба 1”. В полости патрубка может устанавливаться обратный клапан. Однако необходимость в нем имеется только тогда, когда насос находится на глубине 2 м и более. Если глубина установки менее 2 м, клапан устанавливается на расстоянии 1-2 м, считая от плоскости выхлопа.

Данный погружной насос имеет также поплавковый выключатель. Но необходимость в нем возникает только тогда, когда агрегат устанавливают в какой-то накопительной емкости.

Если вы хотите более детально познакомиться с насосами марки Aquario, рекомендуем вам посмотреть следующее видео:

Погружной насос Aquario: рекомендации по монтажу

Для свободного опускания насоса в скважину, ее диаметр должен быть соответствующим. Соединения насоса к магистрали трубы должно быть герметичным. Для предотвращения снижения потери напора насоса, диаметр подводящей трубы к насосу должен быть не меньше диаметра выходного отверстия насоса. Опускать насос необходимо с помощью специального защищенного от влаги троса, трос крепится в проушины расположенные на насосе. Опускать насос, используя при этом электрокабель насоса, ЗАПРЕЩЕНО! Никогда не тяните за кабель. Электрокабель рекомендуется крепить к подающей трубе на расстоянии 2-3 метра, на устойчивые к влаге хомуты.

Установка обратного клапана в напорный трубопровод

Установка обратного клапана рекомендуется, особенно при устройстве автономной системы водоснабжения. Клапан препятствует обратному протеканию воды из системы в скважину и препятствует давлению напора на насос от столба воды.

  • обратный клапан устанавливается на насос;
  • устанавливая насос близко к поверхности воды (до 3 метров), в этом случае клапан устанавливается на расстоянии 1-5 метров от выходного патрубка насоса.
  • На каждые 50 метров трубы устанавливается дополнительный обратный клапан, для защиты насоса от столба воды.

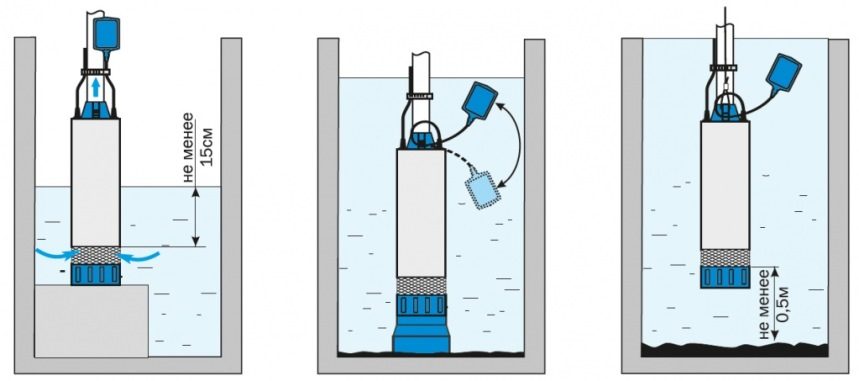

Варианты расположение насоса

Установка насоса в скважине

Насос устанавливается так, чтобы при самом низком уровне воды, до поверхности от насоса оставалось не менее 1 метра. Погружать насос необходимо на расстоянии от дна не менее 1 метра. Насос всегда располагают выше скважинного фильтра. Это необходимо для создания охлаждающего потока воды вдоль двигателя.

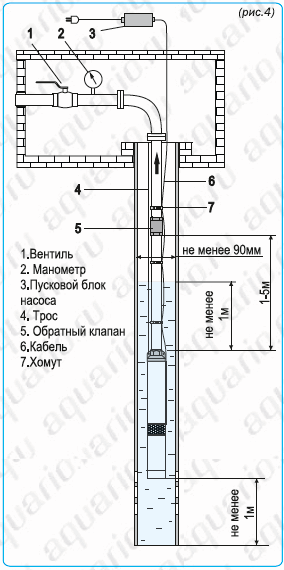

Монтаж насоса в скважину и основные элементы изображены на следующем рисунке:

Установка насоса в колодец, ёмкость, водоем

При монтаже погружного насоса в колодец, водоем, ёмкость необходимо соблюсти следующие требования:

  • принять меры по предотвращению попадания воздуха в насос и работы без воды;
  • установка кожуха вокруг погружного насоса для создания потока жидкости вкруг насоса для охлаждения двигателя. Максимальный диаметр кожуха для насоса серии ASP не более 120 мм.

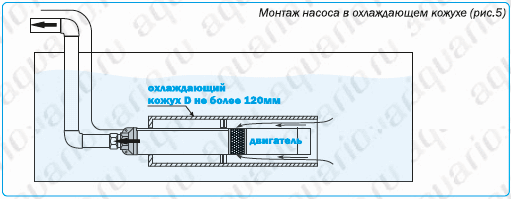

Монтаж насоса в охлаждающем кожухе представлен на следующей схеме:

Пуск и эксплуатация погружного насоса

Включение насоса без воды и даже кратковременно — запрещено!

  1. Откройте вентиль на напорной трубе на 1/3.
  2. Включите насос.
  3. Перед тем как полностью открыть вентиль, убедитесь в отсутствии песка в подающей воде. После того, как пойдет чистая вода, можно открывать вентиль полностью и нельзя отключать насос в это время. Это требуется во избежание заклинивания насоса.
  4. Не допускается работа насоса при закрытых кранах, не более 3 минут. По мере работы насос охлаждается водой вокруг себя, когда нет протока, вода нагреется и насос перегреется. По этой же причине не допускается расход воды менее 5 л./минут.
  5. Использовать насос можно только в пределах его расходно-напорных характеристик.
  6. Частота включения насоса не более 30 раз в час.

Защита двигателя от перегрева

Встроенное термореле защищает насос от перегрева, размыкая насос. При остывании двигателя, термореле включает насос автоматически, замыкая цепь сети.

Обслуживание насоса

Насос не требует обслуживания в нормальных условия эксплуатации. При снижении расхода и напора необходимо демонтировать насос и обратиться в сервисный центр.

Источник

Инструкции оборудования Aquario

Pеле давления Aquario серии Hydroprotector (защита по сухому ходу) предназначены для защиты водяных электронасосов от аварийной работы без воды. Инструкция по монтажу и эксплуатации. Язык: RU | pdf 1.56 Mb

Pеле давления Aquario серии PS-5-2 предназначены для автоматического включения и выключения водяных электронасосов. Инструкция по эксплуатации. Язык: RU | pdf 1.64 Mb

Pеле управления Aquario серии PRESSCONTROL TYPE-II предназначены для автоматического управления работой водяных насосов, перекачивающих чистую воду без твердых включений. Инструкция по эксплуатации. Язык: RU | pdf 1.64 Mb

Pеле управления Aquario серии PRESSCONTROL TYPE-III, TYPE-III (L) предназначены для автоматического управления работой водяных насосов, перекачивающих чистую воду без твердых включений. Инструкция по монтажу и эксплуатации. Язык: RU | pdf 2.20 Mb

Pеле управления Aquario серии PRESSCONTROL TYPE-IV/3.0 предназначены для управления мощными однофазными насосами: APM-180, APM-200, AMH-150-9P, AMH-220-10P(S) и другими моделями мощностью 3000Вт. Инструкция по эксплуатации. Язык: RU | pdf 1.84 Mb

Шкафы управления и защиты Aquario серии UNO4.0T, UNO10.0T предназначены для управления работой и защиты одного поверхностного или погружного электронасоса, работающего от трехфазной сети 3х380В, 50Гц. Инструкция по монтажу и эксплуатации. Язык: RU | pdf 6.23 Mb

Гидроаккумуляторы Aquario серии VT 60-80-100-150-200, HT 18-24-50-80. Инструкция по эксплуатации. Язык: RU | pdf 1.36 Mb

Циркуляционные насосы Aquario серии AC 5-8-32, АС 8-8-40F, AC 8-12,5-40F, AC 14-8-50F, AC 14-14-50F. Инструкция по монтажу и эксплуатации. Язык: RU | pdf 4.01 Mb

Циркуляционные насосы Aquario серии AC 204-130, АС 206-130, AC 254-180, AC 256-180, AC 258-180, AC 324-180, AC 326-180, AC 328-180 для использования в системах отопления. Инструкция по монтажу и эксплуатации. Язык: RU | pdf 3.18 Mb

Циркуляционные насосы Aquario серии PRIME-A1-256-130, PRIME-A1-256-180, PRIME-A1-258-180, PRIME-A1-328-180 для циркуляции теплоносителя в отопительных контурах. Инструкция по монтажу и эксплуатации. Язык: RU | pdf 19.90 Mb

Циркуляционные насосы Aquario серии PRIME-B1-256-130, PRIME-B1-256-180, PRIME-B1-258-180, PRIME-B1-328-180 для радиаторных систем отопления и систем «теплый пол». а также могут применяться для осуществления циркуляции жидкости в прочих системах (например, в составе тепловых насосов, в системах кондиционирования и т.д.). Инструкция по монтажу и эксплуатации. Язык: RU | pdf 5.27 Mb

Насосные станции Aquario серии ADB. Инструкция по эксплуатации. Язык: RU | pdf 10.46 Mb

Насосные станции Aquario серии AJC / AJS. Инструкция по эксплуатации. Язык: RU | pdf 10.79 Mb

Насосные станции Aquario серии AMH. Инструкция по эксплуатации. Язык: RU | pdf 10.59 Mb

Погружные дренажные насосы Aquario серии ADS 900/1500/1700 для перекачивания чистой и грязной воды,содержащей твердые включения и загрязнения во взвеси (кроме длинноволокнистых включений). Инструкция по эксплуатации. Язык: RU | pdf 4.79 Mb

Погружные дренажные насосы Aquario серии VORTEX 4-4 SS, VORTEX 4-5 SS, VORTEX 4-7 SS для перекачивания чистой и незначительно загрязненной воды с твердыми частицами до 5 мм. Инструкция по эксплуатации. Язык: RU | pdf 6.23 Mb

Погружные дренажные насосы Aquario серии VOTEX и SAND для перекачивания пресной чистой и загрязненной воды с твердыми частицами. Инструкция по эксплуатации. Язык: RU | pdf 8.25 Mb

Погружные колодезные электронасосы Aquario серии ASP(W)6. Инструкция по монтажу и эксплуатации. Язык: RU | pdf 4.37 Mb

Погружные колодезные электронасосы Aquario серии ASP(WA). Инструкция по монтажу и эксплуатации. Язык: RU | pdf 4.46 Mb

Погружные колодезные электронасосы Aquario серии FREEDIVER ASP. Инструкция по монтажу и эксплуатации. Язык: RU | pdf 12.02 Mb

Погружные электронасосы Aquario серии ASP (для источников диаметром от 75 мм). Инструкция по монтажу и эксплуатации. Язык: RU | pdf 5.23 Mb

Погружные электронасосы Aquario серии ASP (для источников диаметром от 90 мм). Инструкция по монтажу и эксплуатации. Язык: RU | pdf 6.20 Mb

Погружные электронасосы Aquario серии ASP (для источников диаметром от 100 мм). Инструкция по монтажу и эксплуатации. Язык: RU | pdf 4.30 Mb

Погружные электронасосы Aquario серии ASP(BE) (для источников диаметром от 105 мм). Инструкция по монтажу и эксплуатации. Язык: RU | pdf 7.06 Mb

Фонтанные насосы Aquario серии AFP-50, AFP-120 предназначены для создания декоративных фонтанов и водопадов на индивидуальных приусадебных участках. Инструкция по монтажу и эксплуатации. Язык: RU | pdf 2.66 Mb

Погружные дренажные насосы Aquario серии GRINDER для перекачивания канализационных стоков. Инструкция по эксплуатации. Язык: RU | pdf 5.08 Mb

Насосы Aquario серии AC для повышения давления в системах центрального водоснабжения. Инструкция по монтажу и эксплуатации. Язык: RU | pdf 5.04 Mb

Насосы для повышения давления Aquario серии AC159-160А, AC1512-195A для повышения давления в системах центрального водоснабжения в квартирах и частных домах. Инструкция по монтажу и эксплуатации. Язык: RU | pdf 3.08 Mb

Электронасосы Aquario серии ADK и APM. Инструкция по эксплуатации. Язык: RU | pdf 7.10 Mb

Источник

Автоматика для скважины: основные виды, принцип работы и схемы подключения

Скважинные источники получения чистой воды относятся к категории индивидуального водоснабжения. Для этого нужно подключать поверхностные или погружные электрические насосы. Они отключаются при наполнении магистрали, потому что оборудование не может работать без перерывов. Для этого подключают автоматику, которая отвечает за управление циклами отключения и включения.

Автоматика для насоса поддерживает нормальную работу системы.

Что такое автоматика для скважины

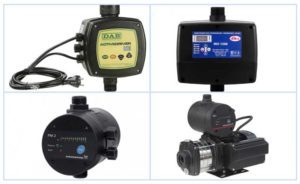

Блок автоматики для погружных или поверхностных насосов — это современная электроника, которая включает в себя гидравлический аккумулятор, модули и манометр. Все они гарантируют правильную работу магистрали.

Функции автоматики на водяные насосы:

  1. Управление. Все процессы осуществляются в автоматизированном режиме, без контроля и наблюдения.
  2. Защита от гидравлических ударов. В магистрали создается водный запас на случай неисправности и поломки оборудования.
  3. Электронные устройства срабатывают при отсутствии жидкой среды, отключают электрический ток.

Автоматика для насоса водоснабжения без гидроаккумулятора помогает предотвратить поломку оборудования, его преждевременный выход из строя.

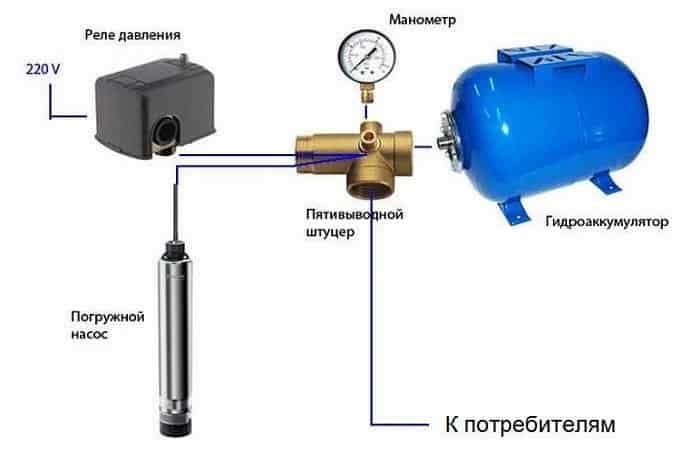

Устройство автоматики для скважины.

Принцип действия и разновидности

Автоматика для насосной станции изменяет направление воды, поднимает ее по системе. Включение и отключение происходит без помощи человека. Реле реагирует на изменения напора.

Чтобы использовать погружной электрический насос, нужно установить отдельные узлы управления и гидравлический аккумулятор. Если установлены поверхностные агрегаты, то элементы управления монтируются на один каркас с учетом схемы обвязки.

Как работает автоматика и защитные механизмы

Автоматика регулирует функционирование поверхностного и погружного электрического насоса. При его включении происходит отключение цепи питания в приборах, которые реагируют на любые изменения в подаче жидкости. Размыкание осуществляется при помощи контактов или усиленных радиодеталей для этой воды под большим напором.

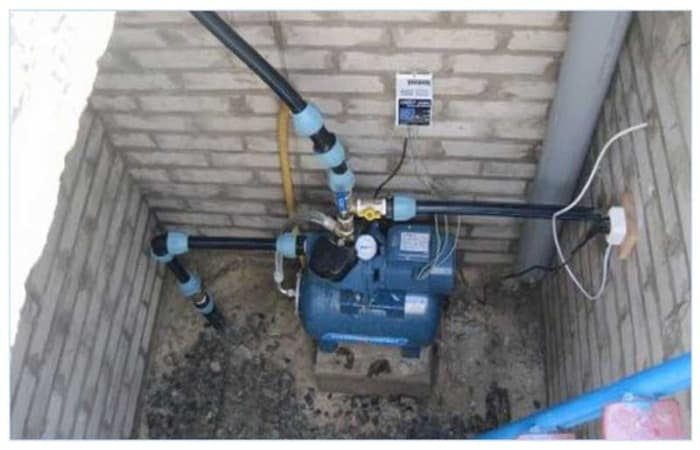

Насосная станция в скважине.

Управление насосом по давлению

Реле для погружного насоса монтируют на водоподающую магистраль. Она крепится на штуцер, который располагается на гидравлическом аккумуляторе. Реле — это главный управляющий элемент. Его устанавливают во все системы подачи воды.

Оно помогает остановить поступление электричества, если повышается показатель давления в системе до верхней отметки. Мембрана смещается, потому что на нее давит жидкость. Механизм размыкает внутренние контакты. В корпусе предусмотрены регулировочные винты, которые можно настроить, выставить предельное значение давления внутри системы.

Реле давления с защитой от работы на сухую

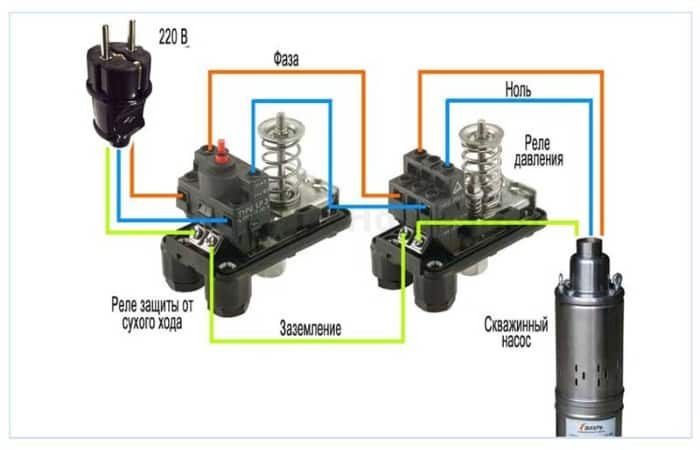

Принцип подключения реле давления с защитой от работы на сухую.

Помпа защищается от поломок при помощи реле, который отвечает за работу холостого хода. Этот автоматический элемент устанавливается рядом с другими узлами. Электрический прибор разрывает цепь подачи энергии в момент снижения напора внутри системы до максимального значения.

Задать границы срабатывания автоматики можно при помощи регулировочных винтов. Они находятся под крышкой. Для подключения проводов используют разъемы.

Разновидности поплавковых механизмов

Поплавковые механизмы применяются в качестве отдельных деталей или встроенных в систему водоснабжения. Они замыкают или размыкают контакты во время изменения положения поплавковой головки.

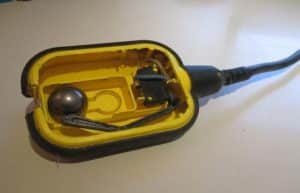

Внутри есть шар, который давит на рычаг и контакты. Когда жидкость поступает в емкость, то отключается подача электричества, если достигнута верхняя граница. Поплавок не защищает насос, а предотвращает затопление дома.

Контролирование работы по уровню воды

Поплавок выключатель для насоса.

Когда в скважине снижается уровень воды, то помпа выходит из строя. Водяное охлаждение обмотки в двигателе отсутствует, если не предусмотрены датчики. Производители изготавливают погружные насосы, которые отключаются при отсутствии воды в скважине.

Электрические насосы с поплавковыми выключателями применяют исключительно в колодцах. В скважинном канале нет свободного места. Поплавок — это просто устройство, которое включает в себя металлический шар и рычаг.

Он замыкает контакты при отсутствии воды в системе прерывает поступление напряжения на обмотку электрического двигателя.

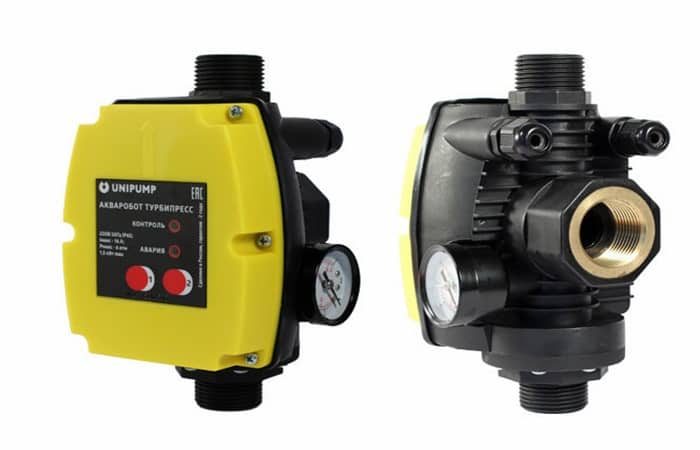

Пресс контроль

Это устройство управляет насосом. На его работу влияет уровень жидкости в трубопроводе. Пресс-контроль — намагниченный лепесток, который находится в воде. Когда жидкая среда проходит свободно, он располагается в приподнятом состоянии. При понижении уровня воды шторка опускается и происходит размыкание контактов геркона.

Выбор реле

Стандартное значение гидрореле составляет 1,5-3 бар. Оно настраивается регулировочными винтами. Для обеспечения водоснабжения высотного частного дома нужно дополнительно выставить все настройки.

Верхняя и нижняя граница срабатывания повышается. Марка реле для водоснабжения должна соответствовать напорному диапазону.

Из каких частей состоит автоматический блок

Автоматика делится на 3 основных группы. Главные отличия заключаются в технологических разработках, которые применяются во время изготовления, а также диапазоне функций.

Блоки управления второго поколения

Для автоматизированного управления насосом применяются простые узлы:

  1. Реле давления и холостого хода. Мастера смогут самостоятельно выполнить установку и сделать настройку.
  2. Гидравлический аккумулятор. Это емкость, где собирается вода. Ее объем колеблется в обозначенных пределах. Гидроаккумулятор поддерживает напор, компенсирует удары внутри системы.
  3. Манометр. Это один из основных элементов, которые контролируют уровень давления, настройку гидравлического реле.

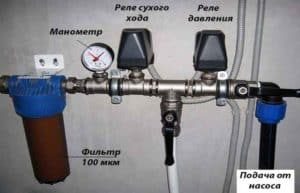

Устройство блока управления.

Помпа отключает оборудование, когда внутри труб нет воды или повысилось давление. Автоматика второго поколения на скважинные насосы может настраиваться. Есть световые индикаторы, которые сигнализируют о работе узлов, состоянии оборудования.

Третье поколение

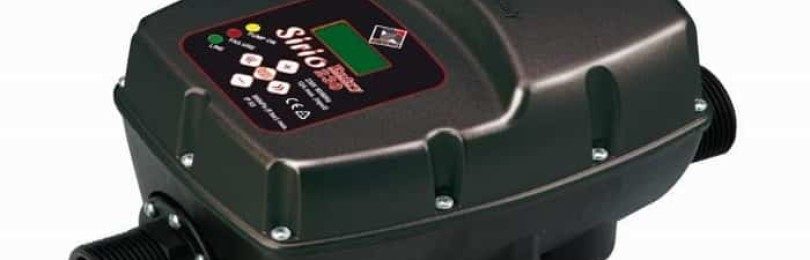

Автоматические блоки управления третьего поколения.

Блоки управления третьего поколения — это продвинутая электроника, которая экономит электроэнергию. По принципу своей работы она не отличается от другой автоматики. Подключение должно выполняться специалистом, который сделает установку, правильно настроит блок.

Автоматика комплексно защищает оборудование от преждевременных поломок при сухом ходе, разрыве трубопровода, а также от резких скачков напряжения в сети. Отличие заключается в возможности делать точную регулировку и настройку.

Модульная автоматика для скважины: преимущества и недостатки

Это комбинированное оборудование, которое обладает следующими особенностями:

  1. Все узлы находятся рядом. Для монтажа не требуется много свободного пространства. Автоматику можно подключить самостоятельно, без помощи специалистов.
  2. Приборы имеют широкий функционал для управления.

К преимуществам относят увеличение срока эксплуатации электрического насоса и остальных узлов. Автоматика для скважин помогает экономить электроэнергию, упрощает контроль, диагностические мероприятия, настройку и управление.

Недостатки — высокая стоимость автоматики, работа приборов только от электрической сети. Есть модели с датчиком сухого хода, который срабатывают при отсутствии воды в системе. Некоторые модели рассчитаны на подключение к указанной марке насоса, поэтому настройки ограничены и фиксированы.

Установка поверхностного электронасоса

Для установки поверхностного электронасоса, наружных станций требуется сделать и оборудовать скважину. В частных и загородных домах, на дачных участках рекомендуется делать кессон. Он бывает металлическим, пластиковым, бетонным. Такие конструкции отличаются между собой формой — круглые, квадратные или прямоугольные.

Экономичными вариантами считаются кессоны из пластика. Они имеют небольшой вес, легкие в обустройстве и монтаже. Но грунтовая вода может поднять материал наружу, поэтому произойдет разрушение конструкции. Для дачного дома можно купить бетонные кессоны, которые сделаны из отдельных колец. Этот материал пропускает воду, поэтому внутри конструкции будет влага.

Оптимальный вариант — использование металла, но он дорогостоящий, требует затрат при обустройстве и монтаже. Внутри кессона располагают водозаборное оборудование, гидравлический аккумулятор, насос. В поверхностных насосах глубина забора составляет не больше 9 м. Для подключения поверхностного оборудования нужна глубокая и большая яма.

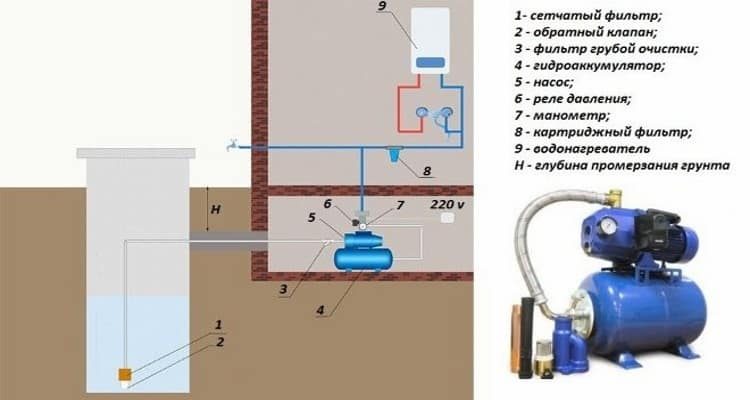

Схема установки поверхностного электронасоса.

Повысить уровень давления воды в системе и защитить узлы сможет всасывающий патрубок. Его опускают на 1 м. После установки выполняют подключение, проверяют работоспособность оборудования и устраняют ошибки.

Установка погружной помпы и ее подключение

Чтобы установить погружную помпу, требуется оголовок. Его помещают в кессонную яму с адаптером или оборудованием. Оголовок врезается в боковую часть обсадной трубы. Они бывают стальными (из нержавеющий, эмалированной, оцинкованной стали), асбестоцементные, пластиковые. Чтобы правильно выбрать материал, нужно участь глубину залегания грунтовой воды, технологию бурения, диаметр скважины, тип грунта.

Чтобы определить приблизительный горизонт, рассчитывают глубину скважины, проводят анализ химического состава воды. В частных домах устанавливают обсадные трубы из металла, которые имеют срок эксплуатации 10-15 лет. Единственная проблема заключается в появлении ржавчины, коррозии. Сталь выдерживает движение грунта.

Если владелец участка выбирает адаптер, который врезают в обсадную трубу, то автоматика и важные узлы должны размещаться в жилом доме. Можно построить отдельное хозяйственное строение. Автоматика должна работать в сухих условиях, чтобы влага не проникала внутрь узлов.

При выборе насоса один из главных критериев — это стоимость. Она зависит от уровня мощности и габаритов техники. Если монтируется недорогой электрический насос, то автоматика должна быть простой, с минимальным набором функций. Для нормального функционирования дорогостоящих аппаратов требуются настройки, которые связаны с частотным регулированием скорости.

Последовательность и рекомендации по подключению погружного насоса:

  1. На вход насоса подключают ПВХ-трубу, которая выполняет функцию забора воды. Оптимальный диаметр должен составлять 25-35 мм.
  2. С использованием фитинга на второй конец трубы крепят обратный клапан, опускают его вниз в скважину. Длина должна быть такой, чтобы основание погрузилось в воду минимум на 1 м. Если не соблюдать такое требование, то во время работы насоса в трубу будет поступать воздух вместе с водой.
  3. Перед первым включением двигателя нужно заполнить водой заливное отверстие, заборную трубу.
  4. Если подключения надежные и выполнены согласно установленным требованиям, то после включения насоса будет слышен характерный звук заполнения системы.

Система не должна работать на полную мощность. Насос будет функционировать не правильно, с регулярными и частыми перебоями. Существует вероятность непропорционального перерасхода электрической энергии, несрабатывания автоматики. При подключении проводки делают надежные и крепкие колодки клемм с соблюдением полярности насоса.
