Механизмы автоматики для насоса используются при обеспечении автономной работы устройств с настройкой подходящего режима. Кроме того, качественная автоматизация обеспечивает защиту насосов от сухого хода и экономит расход электроэнергии. Такой подход позволяет продлить срок эксплуатации дорогостоящего насосного оборудования.
Особенностью автоматики от компании Джилекс является возможность использовать устройства, как с фирменными моделями, так и с аппаратами других производителей. К тому же, недорогое оборудование отличается рядом других полезных свойств.
1 Особенности блока контроля
Основным элементом автоматизации процесса перекачивания компании является блок автоматики Джилекс. Такое устройство подключается напрямую к насосному аппарату и реагирует на уровень давления в системе.
Состоит Джилекс блок из пластикового корпуса с металлической крышкой. Внутри корпуса расположена пружина, электронный блок, укомплектованный реле давления и подвижный механизм, смыкающий контакты при снижении давления. Для внешнего контроля за работой устройства в боковую поверхность блока вмонтирован манометр.

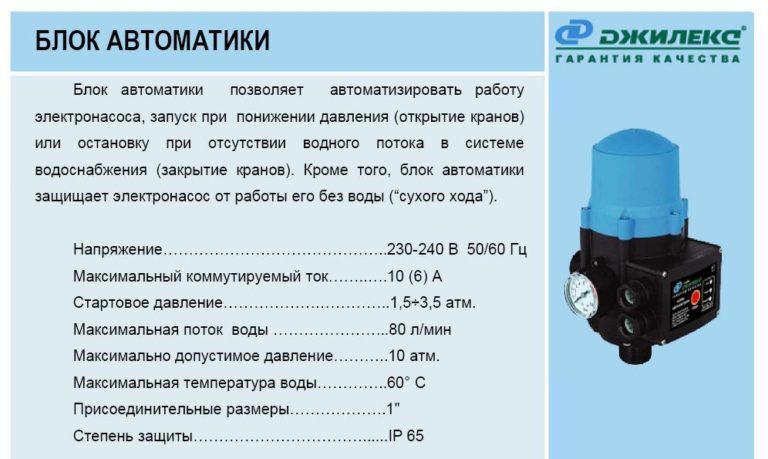

Характеристики блока автоматики Джилекс
Прибор рассчитан на работу на основе насосной станции или другого поверхностного насоса, перекачивающего чистую воду. Использование при незначительном содержании абразивных примесей также возможно, но в этом случае аппарат комплектуется дополнительным фильтром.
к меню ↑
1.1 Принцип действия прибора
Автоматика Джилекс функционирует автономно от обычной электрической сети. По прошествии 30 секунд после установки и подключения блока, он включается и работает в течении нескольких секунд. Дальше аппарат отключается и активируется только в случае изменения давления в линии.
Когда кран на точке водопотребления открывается, давление в трубе начинает быстро снижаться. В этом случае блок сразу же включается и при достижении минимального показателя напора активирует электронасос. Прибор закачивает воду, пока давление снова не выровняется (когда кран закрывается). После того, как кран перекрывается, устройство работает еще 5-20 секунд, продолжая закачивать в линию воду. Такая мера является предосторожностью, на случай если напор в системе падает ниже нормы и устройство не способно отследить уровень давления.
к меню ↑
1.2 КАК УСТРОЕН БЛОК АВТОМАТИКИ JELEX (ДЖИЛЕКС)? (ВИДЕО)
2 Правильный монтаж устройства
Автоматика Джилекс 9001 устанавливается в линию снабжения в комплекте с дополнительным оборудованием. Поэтому важным этапом является правильная установка и настройка всех комплектующих. Установка блока автоматики прессконтроль от Джилекс проводится в следующем порядке:
- Прежде всего, если приобретена модификация без измерительных приборов, следует приобрести манометр и установить его на боковую панель. Механизм необходим для контроля и управления за блоком.
- Сам автоматический аппарат врезается в магистраль водопровода на участке между точкой водопотребления (краном) и насосным прибором. Устанавливается блок исключительно в вертикальном положении, синей металлической крышкой вверх. При этом входное отверстие аппарата (указано в инструкции) должно находится со стороны выпуска насоса. Выводящее отверстие проводит воду дальше в линию снабжения.
- После того, как управляющий аппарат вмонтирован в линию, необходимо тщательно осмотреть все стыки и соединения на герметичность. Если найдены погрешности при установке, их следует заделать герметиком или соединительными элементами.
- Подключение блока к сети проводится строго по указанной в инструкции схеме. При этом если устройство комплектует насос с током более 10 ампер, дополнительно устанавливается магнитный пускатель. Основным требованием к электрическому кабелю, используемому с прибором, является повышенная стойкость к высоким температурам.

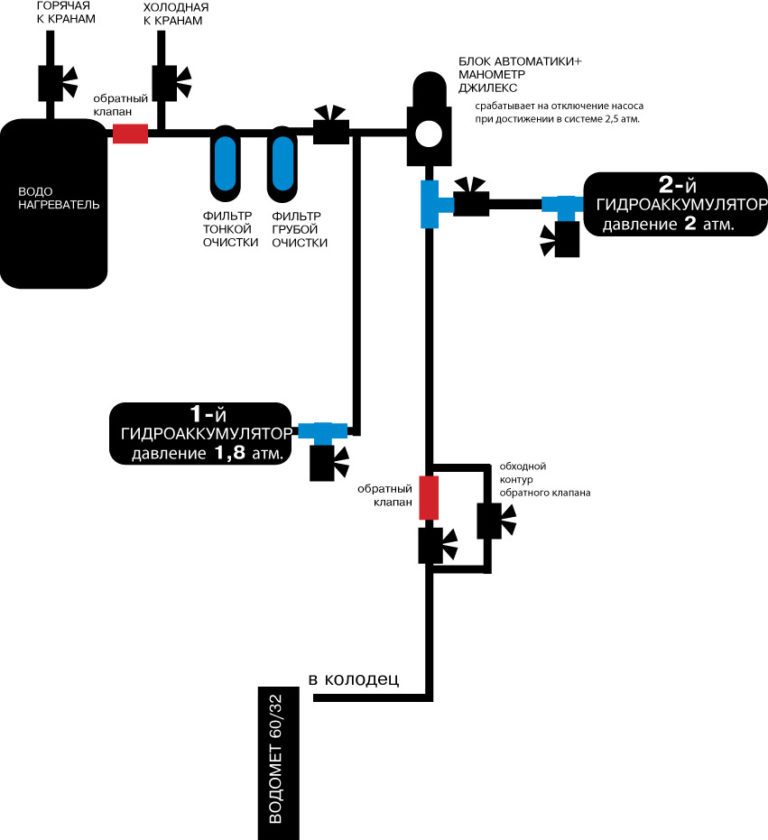

Схема монтажа системы водоснабжения с автоматикой Джилекс
При необходимости линия снабжения дополняется фильтрами для очистки воды и ресивером для выравнивания давления в системе.
После того как все комплектующие вмонтированы в магистраль, необходимо проверить устройство. Для этого впуск насоса по трубопроводу заполняется жидкостью и включается насос. На блок сразу же загорается один из индикаторов. Это свидетельствует о том, что есть контакт между блоком и насосным аппаратом. В течении нескольких десятков секунд прибор работает а дальше выключается.
После того, как аппарат отключается необходимо открыть один из кранов (если есть разноуровневые, то желательно самый верхний). При этом есть два варианта:
- В первом случае вода пойдет из крана непрерывным, бесперебойным потоком. Блок включается, и насосное устройство работает на протяжении всего периода использования крана. В этом случае монтаж прибора произведен правильно.
- Если поток воды не стабилен или вообще отсутствует, можно попробовать перезапустить прибор кнопкой «Перезагрузка». Кнопка нажимается и удерживается до того времени пока насосное устройство не сработает. Если же и в этом случае ничего не поменялось, проводится тщательный осмотр устройства и всей линии, а при необходимости – демонтаж и регулировка.
3 Совместимые с блоком насосные аппараты
Автоматика от Джилекс является универсальным прибором. С его помощью может регулироваться работа насосных аппаратов от различных производителей. Касательно принципа действия, такой механизм для выравнивания давления устанавливается на вибрационный, центробежный, вихревой, шнековый насос.
Наиболее эффективно прибор работает в комплекте с насосными аппаратами, которые отвечают следующим характеристикам:
- сила тока в диапазоне 6-10 А;
- производительность устройства до 100 л/мин;
- напряжение не выше 250 В;
- максимальный предел температуры перекачиваемой жидкости – 75 градусов;
- подключение к трубе с сечением 1 дюйм.
4 Какие ещё варианты автоматики есть у компании Джилекс?
Помимо блока автоматики, компания производит и менее популярные варианты автоматизации для насосной техники. Одним из таких вариантов является установка Джилекс Краб. Устройство отвечает за стабильное давление в магистрали снабжения, производит запуск и выключение насоса при необходимости. Кроме того, фильтрующий элемент очищает поток от твердых включений.
Джилекс Краб состоит из таких комплектующих:
Комплект для водоснабжения КРАБ-50 (бак, реле, фильтр)
- полимерный гидрораспределитель;
- бак-ресивер с объемом 24 или 50 л, покрытый антикоррозийной эмалью;
- электрическое реле давления;
- фильтр со сменным картриджем, отвечающий за очистку водного потока от примесей;
- манометр;
- два электрических кабеля;
- специальный кронштейн для фиксации агрегата на стену.
Аппарат работает на основе стандартной электрической сети на 220 В. Подходит для одновременного подключения 2-3 точек водозабора. Регулируемое реле позволяет установить еще перед началом работы уровень давления, который будет поддерживать прибор. Как и предыдущий тип устройств, Краб 50 является универсальным аппаратом и подходит для подключения на скважинные насосы любого производителя.
к меню ↑
4.1 Реле давления РДМ-5
Более простым вариантом автоматизации насосной станции является установка на нее специального реле РДМ-5. Компактный прибор монтируется в магистраль и соединяется с насосным аппаратом с помощью электрического кабеля. Провод фиксируется на контакты реле.
Принцип действия устройства заключается в следующем. Аппарат реагирует на уровень давления в линии. Если показатель ниже установленного значения – контакты соединены, ток подается на точку забора воды и жидкость заполняет трубопровод, пока давление не нормализуется. Когда уровень давления приходит в норму (данный показатель также выставляется пользователем) – контакты расходятся. Подача тока на скважинный аппарат прерывается и он выключается.
Минимальный и максимальный показатели, при которых срабатывает насосное устройство, выставляются пользователем. Осуществить их настройку можно с помощью двух гаек, которые фиксируют степень напряжения пружины. Более крупная гайка при вращении против часовой стрелки выставляет максимальный показатель давления, гайка поменьше при вращении позволяет настроить разницу между максимальным и минимальным показателем.
РДМ-5 рассчитано на использование исключительно в воде. Рабочее напряжение для аппарата составляет 220-230 В. Температура перекачиваемой жидкости – 0-40 градусов. Реле фиксируется на трубопровод с сечением ¼ дюйма. Обязательным условием при использовании РДМ-5 является качественное заземление.
к меню ↑
4.2 Поплавковый выключатель
Для дренажных, фекальных и поверхностных насосов для воды наиболее дешевым и практичным способом автоматизации является поплавковый выключатель. По сфере использования такие устройства делятся на легкие и тяжелые. Легким поплавком комплектуются дренажные модели, тяжелые поплавки устанавливаются на станции водоснабжения и водяные насосы.

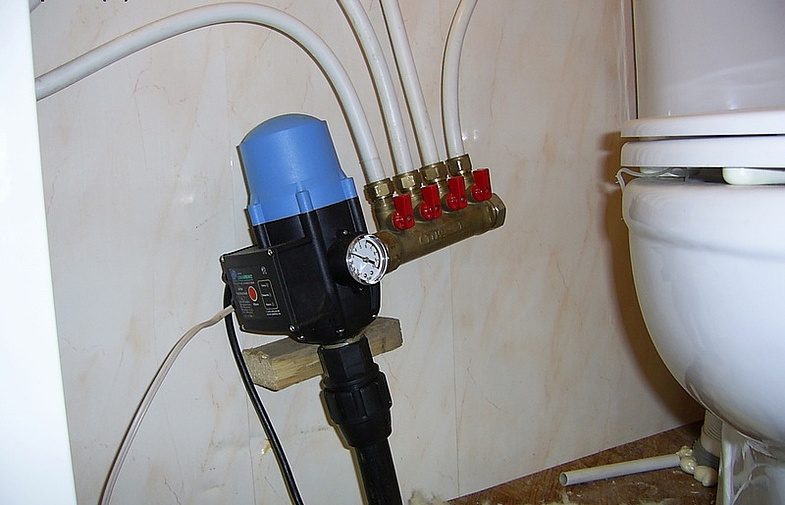

Автоматика Джилекс в системе водоснабжения
Состоит конструкция из электрического кабеля длиной 3,5,8 или 10 м и пластикового поплавкового механизма. Внутри поплавка расположены два контакта, рычаг переключения и шарик, меняющий положение рычага. По количеству проводов выделяются двух и трехпроводные поплавки.
В варианте с двумя проводами, они напрямую подсоединены к контактам поплавка. Когда такой механизм поднимается с уровнем воды до обозначенного уровня, рычаг давит на контакты, они смыкаются и подают энергию на насос.
В моделях с тремя проводами поддерживается возможность включать точку забора в крайнем верхнем и в крайнем нижнем положениях. Для этого один провод идет на один из контактов, а два других провода в зависимости от положения выходят на второй контакт.
Принцип действия такого поплавкового механизма заключается в том, что устройство автоматически включает насос, когда уровень воды поднимается до выставленного показателя. В случае с двухпроводным устройством, поплавок наоборот размыкает контакты и отключает устройство, когда вода падает ниже нормы.
Источник
Блок автоматики Джилекс: схема, устройство, подключение.
Блок автоматики (автоматическое устройство) позволяет автоматизировать работу электронасоса, запуск при понижении давления (при открытии кранов) или остановку при отсутствии течения воды в системе трубопроводов (закрытие кранов).
Помимо этого блок автоматики защищает электронасос от работы в сухую (при отсутствии воды в системе трубопроводов).
Автоматика Джилекс разработана для эксплуатации только чистой воды без содержания твердых включений.
Содержание статьи
При наличии твердых частиц (загрязнений) в перекачиваемой среде необходимо установить фильтры на входе в блок автоматики.
Автоматика Джилекс — принцип работы.
Автоматика Джилекс запускает электронасос в течении 20-25 секунд, после подсоединения к питающей сети. Последующие запуски электронасоса происходят при достижении стартового давления (падения давления под действием открытого крана).
В отличие от системы КРАБ (системы с реле давлением-баком) условие остановки электронасоса не диктуется достижением определенного давления в системе, а определяется понижением потока до минимального значения.
Когда блок автоматики определяет такое условие он выполняет остановку электронасоса с задержкой от 7 до 15 секунд. Интервал в 7-15 секунд установлен из соображения сокращения частоты срабатывания электронасоса в условиях малого течения воды.
Технические характеристики блока автоматики:
Напряжение – 220 — 240 В;
Максимальный ток – 10 А;
Пусковое давление – 1,5 – 3,5 атм;
Максимальный расход воды – 80 л/мин;
Максимальное допустимое давление – 10 атм;
Максимальная температура воды – 60 °С.
Подключение автоматики Джилекс
Монтируя блок автоматики Джилекс убедитесь в том, что на одной из двух его сторон установлен манометр. Манометр монтируется при помощи кольцевого уплотнения и двух крепежных винтов.
Выбран расположение манометра наиболее удобное для Вас заглушите отверстие с противоположной стороны при помощи винта без использования какого-либо уплотнения.
Установите устройство автоматики Джилекс в любом месте, расположенном между подачей насоса и первой точкой водоразбора (краном).
Блок автоматики Джилекс должен быть смонтирован таким образом, чтобы входное отверстие (с резьбой 1 дюйм) соединялось с направлением выхода потока воды из насоса, а боковое выходное отверстие (наружная резьба 1 дюйм) соответствовало направлению потока воды в трубопроводе.
Проверьте герметичность всех соединений.
Автоматика Джилекс для насоса рассчитана на давление до 10 бар. При использовании насоса с максимальным давление более 10 бар необходимо установить редуктор давления на входе в блок автоматики.
Электрическое подключение автоматики Джилекс необходимо выполнять руководствуясь схемой расположенной на кожухе монтажной платы (эта схема подключения автоматики джилекс представлена на рисунке рядом).
При использовании блока автоматики Джилекс с трехфазными или однофазными электронасосами у которых коммутируемый ток более 10 А следует использовать электромагнитный пускатель.
Необходимо использовать электрокабель с термической стойкостью не менее 99 °С.
Стартовое давление, при котором включается автоматика джилекс для насоса составляет 1,5 атм. Это давление считается оптимальным для большинства случаев использования.
Значение стартового давления может быть изменено с помощью регулировочного винта, размещенного на верхней части блока автоматики с маркировкой + или — .
Согласно стандартам стартовое давление должно быть на 0,2 атм больше чем минимальное требуемое давление в системе, а давление которое создает электронасос должно быть на 0,8 атм. больше чем стартовое давление блока автоматики Джилекс 9001.
Требуемое давление в системе – 2 атм, тогда стартовое давление – 2,2 атм., а минимально создаваемое давление насосом – 3 атм.
Требуемое давление в системе – 2,6 атм, тогда стартовое давление – 2,8 атм., а минимально создаваемое давление насосом – 3,6 атм.
Регулировка автоматики Джилекс по значению стартового давления выполняется в случае:
расстояние по вертикали между блоком автоматики и первой точкой водоразбора (краном) превышает 15 метров водяного столба (максимальная высота подъема воды составляет 30 метров.)
если применяются насосы под нагрузкой, т.е. в случае когда давление нагрузки (подпор насоса) прибавляется к давлению насоса. Максимальное давление не должно превышать 10 бар.
Запуск и регулировка блока автоматики Джилекс 9001.
Перед пуском насоса в работу убедитесь, что в трубопроводе есть вода. В случае если уровень заливаемой воды ниже уровня, на котором размещен насос, необходимо установить обратный клапан на всасывающем трубопроводе. Для исключения перегрева и поломки насоса из-за работы всухую (не гарантийный случай).
Перед пуском заполните водой трубопровод и рабочую камеру насоса.
Запустите насос подав питание на блок автоматики Джилекс («СЕТЬ»). После остановки насоса откройте кран, расположенной в самой верхней точки вашей системы трубопроводов.
Установка считается правильной в том случае, если насос работает непрерывно и на выходе из крана регулярный поток воды.
В случае отсутствия потока воды можно продлить работу электронасоса удерживая нажатой кнопку «СБРОС» в течении промежутка времени превышающего хронометраж блока автоматики.
Если даже в этом случае поток воды отсутствует необходимо отключить питание электронасоса и повторить процедуру монтажа с начала.
Срабатывание индикатора «ЗАЩИТА» происходит при выключении электронасоса и говорит об опасности сухого хода. После того, как Вы удостоверитесь в том, что всасывающая магистраль заполнена водой запустите электронасос нажав кнопку «СБРОС».
Стоимость блока автоматики Джилекс
Неисправности и ремонт
Как и любое технически сложное оборудование автоматика джилекс может выходить из строя в случае неправильной эксплуатации или некорректного монтажа. Далее мы приводим наиболее частые проблемы и неисправности и методы их устранения.
Неисправность: Электронасос не включается.
Причина 1: Отсутствует напряжение в сети.
Решение: Проверить наличие напряжения в сети.
Причина 2: Большая разница высот между блоком автоматики и одной из точек водоразбора (краном).
Решение: Поворачивать регулировочный винт в направлении стрелки + для увеличения давления срабатывания.
Причина 3: Нет воды во всасывающем трубопроводе.
Решение: Проверить наличие воды и перезапустить блок автоматики.
Причина 4: Сбой в работе электроники.
Решение: Отключить питание, подождать 10 – 20 секунд и снова включить питание.
Причина 5: Поломка электронасоса.
Решение: Обраться в сервисный центр.
Неисправность: Срабатывает защита от сухого хода при наличии воды в системе.
Причина 1: Слишком высокое или слишком низкое напряжение питания.
Решение: Проверить напряжение в сети.
Причина 2: Очень высокое давление срабатывания.
Решение: Уменьшить давление срабатывая поворачивая винт против часовой стрелки. Нажать кнопку «СБРОС» и удостовериться в том, что при остановке не загорается индикатор «ЗАЩИТА».
Неисправность: Электронасос часто включается и выключается.
Причина: Утечка воды в системе трубопроводов.
Решение: Найти и устранить утечку.
Неисправность: Электронасос не выключается.
Причина 1: Попадание воздуха во всасывающую магистраль.
Решение: Продуть всасывающую магистраль.
Причина 2: Большие потери воды в системе.
Решение: Проверить трубопровод на наличие утечек и устранить их.
Причина 3: Насос не выдает необходимое давление.
Решение: Проверить, чтобы максимальное рабочее давление насоса было на 0,8 атм. выше, чем стартовое давление настройки блока автоматик.
Причина 4: Сбои в работе электроники.
Решение: Отключить питание, подождать 10 – 20 секунд и снова включить питание.
