Автомобильное зарядное устройство зру 1м схема

Днепропетровский форум Волгаводов

Форум посвящен автомобилю Волга и всему, что с ним связано: ремонту, эксплуатации, обслуживанию и тюнингу.

Часовой пояс: UTC [ Летнее время ]

ЗРУ-12/6-6 Промсвязь и всё такое

Страница 1 из 2 [ Сообщений: 45 ] На страницу 1 , 2 След.
Версия для печати Пред. тема | След. тема
Автор Сообщение
Vlad(VB)
Верховный Магистр

Зарегистрирован: 21 сен 2007, 21:00
Сообщения: 3011
Откуда: Dnipro

Последний раз редактировалось Vlad(VB) 15 дек 2011, 21:32, всего редактировалось 2 раз(а).

Заядлый Волгавод

Зарегистрирован: 17 фев 2009, 09:22
Сообщения: 269
Откуда: Кривой Рог

Владислав, я думаю что иметь инструкцию для такого устройства не совсем обязательно. Дело в том что принцип действия подобных аппаратов абсолютно одинаков со всеми другими марками и моделями.
Проверить сей аппарат нужно следующим образом:

1. Убедится что в гнезде предохранителя стоит действительно предохранитель на 1А а не «жучек».
2. Убедится что провода от клем «+» и «-» не перемкнуты.
3. Включить прибор в розетку. Если не перегорел предохранитель то аппарат должен по крайней мере издавать (в обычных случаях) легкое гудение.
4. Повернуть ручку регулятора зарядного тока до минимума (как на фото то против часовой стрелки). Установить переключатель выходного напряжения в положение «12В». Установить переключатель режима работы в положение «Заряд».
5. Подсоединить к проводам от клем «+» и «-» обыкновенную лампочку 12В, можно «от поворотов».
6. По тихоньку вращая ручку регулятора зарядного тока довести свечение лампочки до обычного. При этом приборы на ЗУ должны показывать приблизительно 12В и 1-2А (если лампочка таки от поворотов).
7. Если все вышеуказанное так и есть то смело подключаем аккумулятор на зярядку. Только теперь очень важно. — провод от клемы «+» подключаем к аккумуляторной клеме «+»! И «-» соответственно к «-«!.
8. Для нормальной зарядки аккумулятора устанавливаем (поворотом ручки регулятора) ток 1-2А. При этом абсолютно не важно какое будет напряжение на приборе «Вольт».

Ну и соответственно используем переключатель выходного напряжения в соответствии с элементом нагрузки. Иначе просто могут выйти со строя выпрямительные элементы (диоды).

Что касается переключателя режима работы, то он предназначен для так называемого «лечения» (десульфатации) аккумулятора. Т.е. — при положении «Заряд» происходит заряд аккумулятора от выпрямленного напряжения сети, а при положении «Разряд» происходит разряд аккумулятора на встроенную в аппарат нагрузку. Разряд также регулируется при помощи ручки управления зарядным током.

Внимание. Разряжать аккумулятор рекомендуется током не более 2-5А. Иначе «посыпятся пластины». Лучше — 1-2А.
Внимание. Не храните ни в коем случае разряженный аккумулятор. Время от времени (хотя бы раз в неделю) проверяйте плотность электролита у хранимого аккумулятора и при надобности ЗАРЯДИТЕ его до состояния «плотность перестала подыматься».

Источник

Зарядное устройство зру 1м схема

Соблюдение режима эксплуатации аккумуляторных батарей, и в частности режима зарядки, гарантирует их безотказную работу в течение всего срока службы. Зарядку аккумуляторных батарей производят током, значение которого можно определить по формуле

где I – средний зарядный ток, А., а Q – паспортная электрическая емкость аккумуляторной батареи, А-ч.

Зарядный ток, рекомендуемый в инструкции по эксплуатации аккумуляторной батареи, обеспечивает оптимальное протекание электрохимических процессов в ней и нормальную работу в течение длительного времени.

Классическая схема зарядного устройства для автомобильного аккумулятора состоит из понижающего трансформатора, выпрямителя и регулятора тока зарядки. В качестве регуляторов тока применяют проволочные реостаты (см. Рис. 1) и транзисторные стабилизаторы тока.

В обоих случаях на этих элементах выделяется значительная тепловая мощность, что снижает КПД зарядного устройства и увеличивает вероятность выхода его из строя.

Для регулировки зарядного тока можно использовать магазин конденсаторов, включаемых последовательно с первичной (сетевой) обмоткой трансформатора и выполняющих функцию реактивных сопротивлений, гасящих избыточное напряжение сети. Упрощенная схема такого устройства приведена на рис. 2.

В этой схеме тепловая (активная) мощность выделяется лишь на диодах VD1-VD4 выпрямительного моста и трансформаторе, поэтому нагрев устройства незначителен.

Недостатком схемы на Рис. 2 является необходимость обеспечить напряжение на вторичной обмотке трансформатора в полтора раза большее, чем номинальное напряжение нагрузки (

Схема зарядного устройства, обеспечивающее зарядку 12-вольтовых аккумуляторных батарей током до 15 А, причем ток зарядки можно изменять от 1 до 15 А ступенями через 1 А, приведена на Рис. 3.

Предусмотрена возможность автоматического выключения устройства, когда батарея полностью зарядится. Оно не боится кратковременных коротких замыканий в цепи нагрузки и обрывов в ней.

Выключателями Q1 – Q4 можно подключать различные комбинации конденсаторов и тем самым регулировать ток зарядки.

Переменным резистором R4 устанавливают порог срабатывания реле К2, которое должно срабатывать при напряжении на зажимах аккумулятора, равном напряжению полностью заряженной батареи.

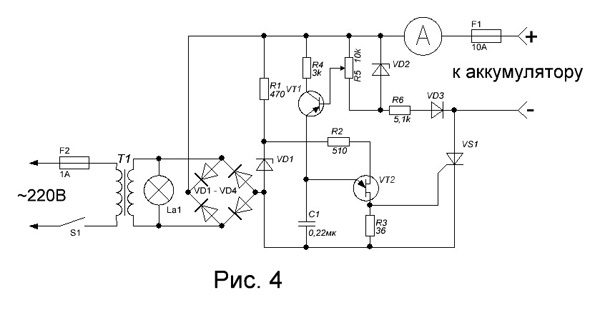

На Рис. 4 представлена схема еще одного зарядного устройства, в котором ток зарядки плавно регулируется от нуля до максимального значения.

Изменение тока в нагрузке достигается регулированием угла открывания тринистора VS1. Узел регулирования выполнен на однопереходном транзисторе VT1. Значение этого тока определяется положением движка переменного резистора R5. Максимальный ток заряда аккумулятора 10А , устанавливается амперметром. Защита устройства обеспечена со стороны сети и нагрузки предохранителями F1 и F2.

Вариант печатной платы зарядного устройства (см. рис. 4), размером 60х75 мм приведен на следующем рисунке:

В схеме на рис. 4 вторичная обмотка трансформатора должна быть рассчитана на ток, втрое больший зарядного тока, и соответственно мощность трансформатора также должна быть втрое больше мощности, потребляемой аккумулятором.

Названное обстоятельство является существенным недостатком зарядных устройств с регулятором тока тринистором (тиристором).

Диоды выпрямительного мостика VD1-VD4 и тиристор VS1 необходимо установить на радиаторы.

Значительно снизить потери мощности в тринисторе, а следовательно, повысить КПД зарядного устройства можно, если регулирующий элемент перенести из цепи вторичной обмотки трансформатора в цепь первичной обмотки. Схема такого устройства показана на рис. 5.

В схеме на Рис. 5 регулирующий узел аналогичен примененному в предыдущем варианте устройства. Тринистор VS1 включен в диагональ выпрямительного моста VD1 – VD4. Поскольку ток первичной обмотки трансформатора примерно в 10 раз меньше тока заряда, на диодах VD1-VD4 и тринисторе VS1 выделяется относительно небольшая тепловая мощность и они не требуют установки на радиаторы. Кроме того, применение тринистора в цепи первичной обмотки трансформатора позволило несколько улучшить форму кривой зарядного тока и снизить значение коэффициента формы кривой тока (что также приводит к повышению КПД зарядного устройства). К недостатку этого зарядного устройства следует отнести гальваническую связь с сетью элементов узла регулирования, что необходимо учитывать при разработке конструктивного исполнения (например, использовать переменный резистор с пластмассовой осью).

Вариант печатной платы зарядного устройства на рисенке 5, размером 60х75 мм приведен на рисунке ниже:

Диоды выпрямительного мостика VD5-VD8 необходимо установить на радиаторы.

В зарядном устройстве на рисунке 5 диодный мостик VD1-VD4 типа КЦ402 или КЦ405 с буквами А, Б, В. Стабилитрон VD3 типа КС518, КС522, КС524, или составленный из двух одинаковых стабилитронов с суммарным напряжением стабилизации 16÷24 вольта (КС482, Д808, КС510 и др.). Транзистор VT1 однопереходной, типа КТ117А, Б, В, Г. Диодный мостик VD5-VD8 составлен из диодов, с рабочим током не менее 10 ампер (Д242÷Д247 и др.). Диоды устанавливаются на радиаторы площадью не менее 200 кв.см, а если радиаторы будут сильно нагреваться, в корпус зарядного устройства можно установить вентилятор для обдува.

Разбор больше 11 схем для изготовления ЗУ своими руками в домашних условиях, новые схемы 2017 и 2018 года, как собрать принципиальную схему за час.

А) Автомобилист вышел из транспорта и забыл выключить фары.

Б) Аккумуляторная батарея слишком нагрелась под воздействием солнечных лучей.

  1. Может ли аккумулятор выйти из строя, если автомобилем не пользуются долгое время (стоит в гараже без запуска)?

А) При долгом простое аккумуляторная батарея выйдет из строя.

Б) Нет, батарея не испортится, ее потребуется только зарядить и она снова будет функционировать.

  1. Какой источник тока используется для подзарядки АКБ?

А) Есть только один вариант — сеть с напряжением в 220 вольт.

  1. Обязательно снимать аккумуляторную батарею при подключении самодельного устройства?

А) Желательно производить демонтаж батареи с установленного места, иначе возникнет риск повредить электронику поступлением большого напряжения.

Б) Необязательно снимать АКБ с установленного места.

  1. Если перепутать «минус» и «плюс» при подключении ЗУ, то аккумуляторная батарея выйдет из строя?

А) Да, при неправильном подключении, аппаратура сгорит.

Б) Зарядное устройство просто не включится, потребуется переместить на положенные места необходимые контакты.

Ответы:

  1. А) Не выключенные фары при остановке и минусовая температура – наиболее распространенные причины разряда АКБ на дороге.
  2. А) АКБ выходит из строя, если долго не подзаряжать ее при простое автомобиля.
  3. А) Для подзарядки применяется напряжение сети в 220 В.
  4. А) Не желательно производить зарядку батареи самодельным устройством, если она не снята с автомобиля.
  5. А) Не следует путать клеммы, иначе самодельный аппарат перегорит.

Аккумулятор на автотранспорте требуют периодической зарядки. Причины разряжения могут быть разные — начиная от фар, что хозяин забыл выключить, и до отрицательных температур в зимний период на улице. Для подпитки АКБ потребуется хорошее зарядное устройство. Такое приспособление в больших разновидностях представлено в магазинах автозапчастей. Но если нет возможности или желания покупки, то ЗУ можно сделать своими руками в домашних условиях. Имеется также большое количество схем — их желательно все изучить, чтобы выбрать наиболее подходящий вариант.

Определение: Зарядное устройство для автомобиля предназначается для передачи электрического тока с заданным напряжением напрямую в АКБ.

Ответы на 5 часто задаваемых вопросов

  1. Потребуется ли производить какие-то дополнительные меры, перед тем как приступать к зарядке аккумуляторной батареи на своём автомобиле? – Да, потребуется почистить клеммы, поскольку во время работы на них появляются кислотные отложения. Контакты очень хорошо нужно почистить, чтобы ток без трудностей поступал к батарее. Иногда автомобилисты используют смазку для обработки клемм, ее тоже следует убрать.
  2. Чем протереть клеммы зарядных устройств? — Специализированное средство можно купить в магазине или приготовить самостоятельно. В качестве самостоятельно изготовленного раствора используют воду и соду. Компоненты смешиваются и перемешиваются. Это отличный вариант для обработки всех поверхностей. Когда кислота соприкоснется с содой, то произойдет реакция и автомобилист обязательно ее заметит. Это место и потребуется тщательно протереть, чтобы избавиться от всей кислоты. Если клеммы ранее обрабатывались смазкой, то она убирается любой чистой тряпкой.
  3. Если на аккумуляторе стоят крышки, то их нужно вскрывать перед началом зарядки? — Если крышки имеются на корпусе, то их обязательно снимают.
  4. По какой причине необходимо откручивать крышечки с аккумуляторной батареи? — Это нужно, чтобы газы, образующиеся в процессе зарядки, беспрепятственно выходили из корпуса.
  5. Есть необходимость обращать внимание на уровень электролита в аккумуляторной батарее? – Это делается в обязательном порядке. Если уровень ниже требуемого, то необходимо добавить дистиллированную воду внутрь аккумулятора. Уровень определить не составит труда – пластины должны быть полностью покрыты жидкостью.

Ещё важно знать: 3 нюанса об эксплуатации

Самоделка по способу эксплуатации несколько отличается от заводского варианта. Это объясняется тем, что у покупного агрегата имеются встроенные функции, помогающие в работе. Их сложно установить на аппарате, собранном дома, а потому придется придерживаться нескольких правил при эксплуатации.

  1. Зарядное устройство, собранное своими руками не будет отключаться при полной зарядке аккумулятора. Именно поэтому необходимо периодически следить за оборудованием и подключать к нему мультиметр – для контроля заряда.
  2. Нужно быть очень аккуратным, не путать «плюс» и «минус», иначе зарядное устройство сгорит.
  3. Оборудование должна быть выключено, когда происходит соединение с зарядным устройством.

Выполняя эти простые правила, получится правильно произвести подпитку АКБ и не допустить неприятных последствий.

Топ-3 производителей зарядных устройств

Если нет желания или возможности своими руками собрать ЗУ, то обратите внимание на следующих производителей:

Фирмы хорошо зарекомендовали себя на рынке, а потому о надежности и функциональности переживать при покупке не следует.

Как избежать 2-х ошибок при зарядке аккумуляторной батареи

Необходимо соблюдать основные правила, чтобы правильно подпитать батарею на автомобиле.

  1. Напрямую к электросети аккумуляторную батарею запрещено подключать. Для этой цели и предназначается зарядные устройства.
  2. Даже если устройство изготавливается качественно и из хороших материалов, всё равно потребуется периодически наблюдать за процессом зарядки, чтобы не произошли неприятности.

Выполнение простых правил обеспечит надежную работу самостоятельно сделанного оборудования. Гораздо проще следить за агрегатом, чем после тратиться на составляющие для ремонта.

Самое простое зарядное устройство для АКБ

Схема 100% рабочего ЗУ на 12 вольт

Посмотрите на картинке на схему ЗУ на 12 В. Оборудование предназначается для зарядки автомобильных аккумуляторов с напряжением 14,5 Вольт. Максимальный ток, получаемый при заряде составляет 6 А. Но аппарат также подходит и для других аккумуляторов – литий-ионных, поскольку напряжение и выходной ток можно отрегулировать. Все основные компоненты для сборки устройства можно найти на сайте Aliexpress.

  1. dc-dc понижающий преобразователь.
  2. Амперметр.
  3. Диодный мост КВРС 5010.
  4. Концентраторы 2200 мкФ на 50 вольт.
  5. трансформатор ТС 180-2.
  6. Предохранители.
  7. Вилка для подключения к сети.
  8. «Крокодилы» для подключения клемм.
  9. Радиатор для диодного моста.

Трансформатор используется любой, по собственному усмотрению Главное, чтобы его мощность была не ниже 150 Вт (при зарядном токе в 6 А). Необходимо установить на оборудование толстые и короткие провода. Диодный мост фиксируется на большом радиаторе.

Схема ЗУ Рассвет 2

Посмотрите на картинке на схему зарядного устройства Рассвет 2. Она составлена по оригинальному ЗУ. Если освоить эту схему, то самостоятельно получится создать качественную копию, ничем не отличающуюся от оригинального образца. Конструктивно устройство представляет собой отдельный блок, закрывающийся корпусом, чтобы защитить электронику от влаги и воздействия плохих погодных условий. На основание корпуса необходимо подсоединить трансформатор и тиристоры на радиаторах. Потребуется плата, что будет стабилизировать заряд тока и управлять тиристорами и клеммы.

1 схема умного ЗУ

Посмотрите на картинке принципиальную схему умного зарядного устройства. Приспособление необходимо для подключения к свинцово-кислотным аккумуляторам, имеющим емкость — 45 ампер в час или больше. Подключают такой вид аппарата не только к аккумуляторам, что ежедневно используются, но также к дежурным или находящимся в резерве. Это довольно бюджетная версия оборудования. В ней не предусмотрен индикатор, а микроконтроллер можно купить самый дешевый.

Если имеется необходимый опыт, то трансформатор собирается своими руками. Нет необходимости устанавливать также и звуковые сигналы оповещения — если аккумулятор подключится неправильно, то загоревшаяся лампочка разряда будет уведомлять об ошибке. На оборудование необходимо поставить импульсный блок питания на 12 вольт — 10 ампер.

1 схема промышленного ЗУ

Посмотрите на схему промышленного зарядного устройства от оборудования Барс 8А. Трансформаторы используются с одной силовой обмоткой на 16 Вольт, добавляется несколько диодов vd-7 и vd-8. Это необходимо для того, чтобы обеспечить мостовую схему выпрямителя от одной обмотки.

1 схема инверторного устройства

Посмотрите на картинке схему инверторного зарядного устройства. Это приспособление перед началом зарядки разряжает аккумуляторную батарею до 10,5 Вольт. Ток используется с величиной С/20: «C» обозначает ёмкость установленного аккумулятора. После этого процесса напряжение повышается до 14,5 Вольт, при помощи разрядно-зарядного цикла. Соотношение величины заряда и разряда составляет десять к одному.

1 электросхема ЗУ электроника

1 схема мощного ЗУ

Посмотрите на картинке на схему мощного зарядного устройства для автомобильного аккумулятора. Приспособление применяется для кислотных АКБ, имеющих высокую емкость. Устройство с легкостью заряжает автомобильный аккумулятор, имеющий емкость в 120 А. Выходное напряжение устройство регулируется самостоятельно. Оно составляет от 0 до 24 вольт. Схема примечательна тем, что в ней установлено мало компонентов, но дополнительные настройки при работе она не требует.

2 схемы советского ЗУ

Многие уже могли видеть советское зарядное устройство. Оно похоже на небольшую коробку из металла, и может показаться совсем ненадежной. Но это вовсе не так. Главное отличие советского образца от современных моделей — надежность. Оборудование обладает конструктивной мощностью. В том случае, если к старому устройству подсоединить электронный контроллер, то зарядник получится оживить. Но если под рукой такого уже нет, но есть желание его собрать, необходимо изучить схему.

К особенностям их оборудования относят мощный трансформатор и выпрямитель, с помощью которых получается быстро зарядить даже сильно разряженную батарею. Многие современные аппараты не смогут повторить этот эффект.

Для зарядки, подзарядки и формировки аккумуляторных батарей применяют специальные зарядные устройства, обеспечивающие необходимый режим заряда и удовлетворяющие специальным требованиям, обусловленным изменяющимся в процессе заряда напряжением аккумуляторов.

В качестве зарядных устройств применяются полупроводниковые агрегаты и вращающиеся преобразователи — двигатель-генераторы.

Полупроводниковые выпрямительные установки

Наибольшее распространение получили выпрямительные агрегаты на полупроводниках, смонтированные в шкафах с электронной защитой и автоматическим регулированием напряжения и стабилизацией силы тока заряда.

Коэффициент полезного действия полупроводниковых выпрямительных агрегатов разного типа находится в пределах 0,7—0,9. Коэффициент мощности — 0,68—0,8.

Современные зарядные агрегаты должны предусматривать защиту от короткого замыкания на выводах выпрямленного тока, защиту от ошибочного включения зажимов + и — аккумуляторной батареи на противоположные полюса агрегата, автоматическую стабилизацию зарядного тока при колебании напряжения питающей сети до ±10% от номинального значения.

Все полупроводниковые выпрямители подключаются к сети питающего напряжения через силовые трансформаторы, что обеспечивает безопасность установки и исключает попадание потенциала сети переменного тока в цепи выпрямленного напряжения.

Для зарядки свинцовых стартерных аккумуляторных батарей 6 или 12 В легковых автомобилей, мотоциклов и мотороллеров, а также в качестве источника постоянного тока применяют выпрямительные зарядные агрегаты типа ВАЗ-6/12-6 и ЗРУ 12/6-6.

Агрегат ВАЗ-6/12-6 представляет собой выпрямитель, выполненный по двухполупериодной схеме с плавным ручным регулированием тока и автоматической стабилизацией зарядного тока при колебании напряжения питающей сети. Выпрямленное напряжение (и, соответственно, величина зарядного тока) регулируется изменением момента (фазы) отпирания тиристоров, задаваемым регулировочным резистором. Агрегат обеспечивает электронную защиту при коротком замыкании на выходных зажимах и при ошибочном (встречном по полярности) присоединении аккумуляторной батареи.

Агрегат допускает питание нагрузки постоянного тока мощностью до 80 Вт. Для этого переключатель режимов работы (тумблер В) устанавливают в положение «Активная нагрузка». Следует учитывать, что в этом режиме электронная защита на выходе отключается и защита от короткого замыкания осуществляется только предохранителем Пр.

Переносное зарядное устройство типа ЗРУ 12/6-6 кроме зарядки аккумуляторов позволяет проводить тренировочные и контрольные зарядно-разрядные циклы, подключать электрический вулканизатор, переносное освещение или паяльник на 6 либо 12 В. Схема устройства проще чем у ВАЗ-6/12-6, не содержит элементов автоматической стабилизации тока и электронной защиты.

Рис. 1. Переносное зарядное устройство типа ЗРУ 12/6-6

Устройство можно сделать своими силами. Силовые трансформаторы изготовляют на стальном сердечнике типа Ш-25. Толщина набора 45 мм, дроссели — на образном сердечнике.

Рис. 2. Принципиальная схема выпрямительного зарядного устройства ЗРУ 12/6-6: Д — диоды Д242; R — регулировочный реостат на 10А; А — амперметр М4203 на 10 А с шунтом ШС-75-10-0,5; Ф — помехоподавляющий фильтр

При формировке аккумуляторов напряжение регулируется от 2 до 8 В специальным регулятором напряжения.

Для заряда и подзаряда стационарных аккумуляторных батарей на подстанциях всех категорий, а также для формировки отдельных аккумуляторов применяют выпрямительные зарядно-подзарядные агрегаты типа ВАЗ П.

Для буферного питания аппаратуры связи и заряда кислотных аккумуляторных батарей применяются выпрямительные устройства серии ВУК.

Источник
