Схема подключения сигнализации Аlligator

На сегодняшний день сигнализация на машине для многих не только охранная система, которая препятствует угону автомобиля, но и устройством, позволяющим удобно эксплуатировать авто. Такая сигнализация, как Alligatorимеет целый ряд дополнительных функций (автозапуск двигателя, открывание стекол, багажника и т. д), которые, несомненно, радуют автолюбителя и доставляют максимальный комфорт от использования.

Установка автосигнализации Аллигатор: основные элементы

Схема монтажа сигнализации Аллигатор базируется на том же принципе что и аналогичные охранные системы, а при знании некоторых технических особенностей, произвести установку можно собственными руками. Настройка сигнализации Аллигатор производится в соответствии с основными положениями инструкции. Но лучше всего все же обратиться к специалистам за помощью. Настройка Аlligator специалистами позволит избежать проблем с системой.

Установка основного блока сигнализации Аллигатор производится под приборной панелью. Концевик, служит для обеспечения безопасности капота, поэтому его крепят под капот авто. При нахождении капота в закрытом положении свободный ход штока выключателя должен составлять не менее 6 мм. Установка концевика Аlligator на багажник осуществляется аналогичным путем.

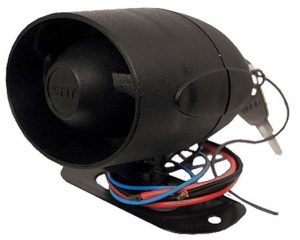

Сирену сигнализации Аллигатор желательно установить под капотом, но важно, чтобы на нее не попадала влага.

Это обусловлено тем, что влага может вызвать окисление контактов, что приведет к определённым трудностям в работе. Именно поэтому сирену желательно дополнительно обеспечить материалом, который препятствует паданию воды в ее элементы. Также нельзя размещать сирену рядом с деталями, которые могут сильно нагреваться. В роли крепежного средства для этого элемента автосигнализации Аlligator выступает специальный кронштейн.

Подключение сигнализации Аллигатор: дополнительные элементы

Светодиодный индикатор обычно располагают в одном из верхних углов лобового стекла. Индикатор обычно крепится при помощи двухстороннего скотча. Ноесли хочется закрепитьэлемент на приборной панели, то понадобится предварительно сверлить в ней отверстие диаметром в 7мм.

Датчик удара лучше всего расположить на твердой поверхностипереборки, которая отделяет салон от двигательного отсека.Установка этого элемента сигнализации Аллигатор осуществляется при помощи 2-х винтов, помимо этого, прибор необходимо так разместить, чтобы потом можно было добраться до его регулировочных резисторов. Весьма важно правильно расположить датчик температуры Аlligator.

Лучше всего датчик температуры закреплять под капотом. Обязательно стоит учитывать, что датчик температуры должен крепиться к резиновой части радиатора.

Это обусловлено тем, что этот сенсор может реагировать не только на изменение температуры охлаждающей жидкости, но и на показатели металлических элементов. Крепиться датчик температуры при помощи стяжек.

Модуль приёма-передачи Аlligatorжелательно установить в области лобового стекла. Это необходимо для того чтобы дальность связи была максимальной. Ни в коем случае не стоит устанавливать этот модуль на боковые стойки, так как воздействие сильной вибрации может нарушить работу данного устройства. В случае если лобовое стекло обработано отражающим покрытием, датчик Аlligatorможно разместить в задней части авто. Приемопередающий датчик крепится при помощи липкой ленты.

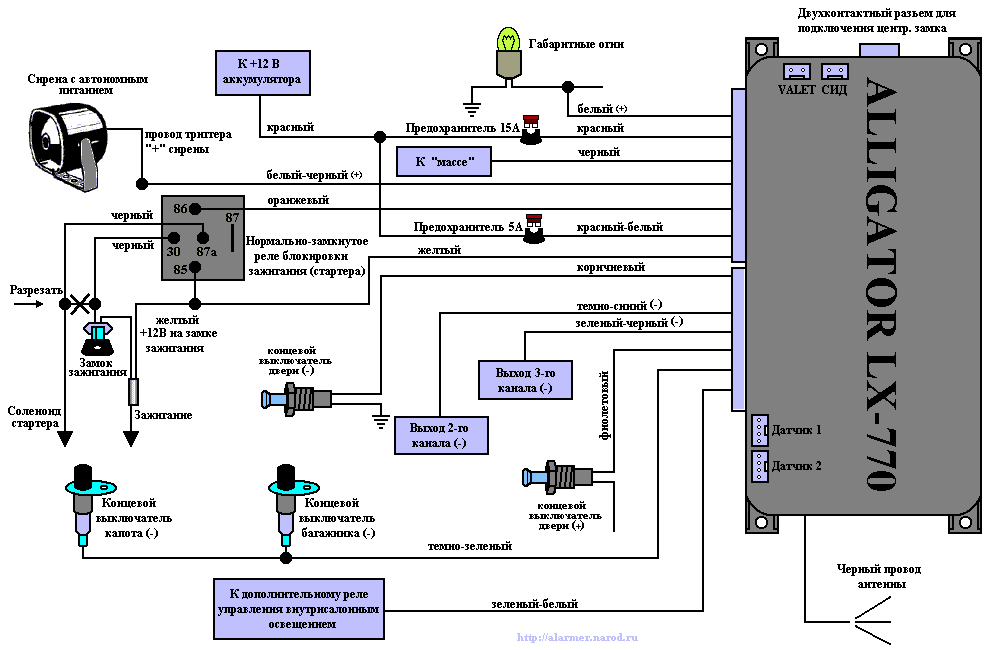

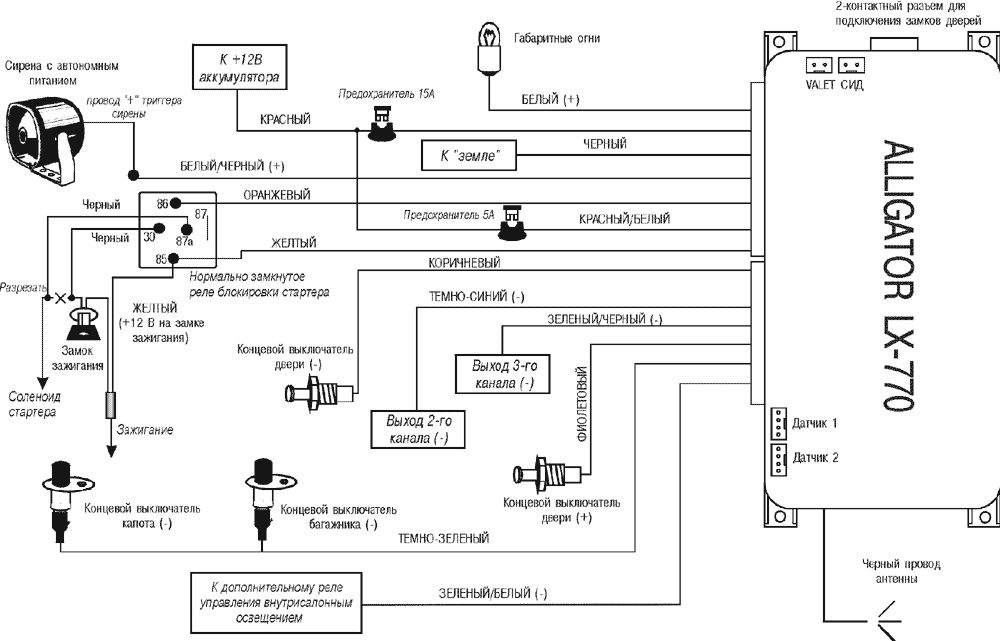

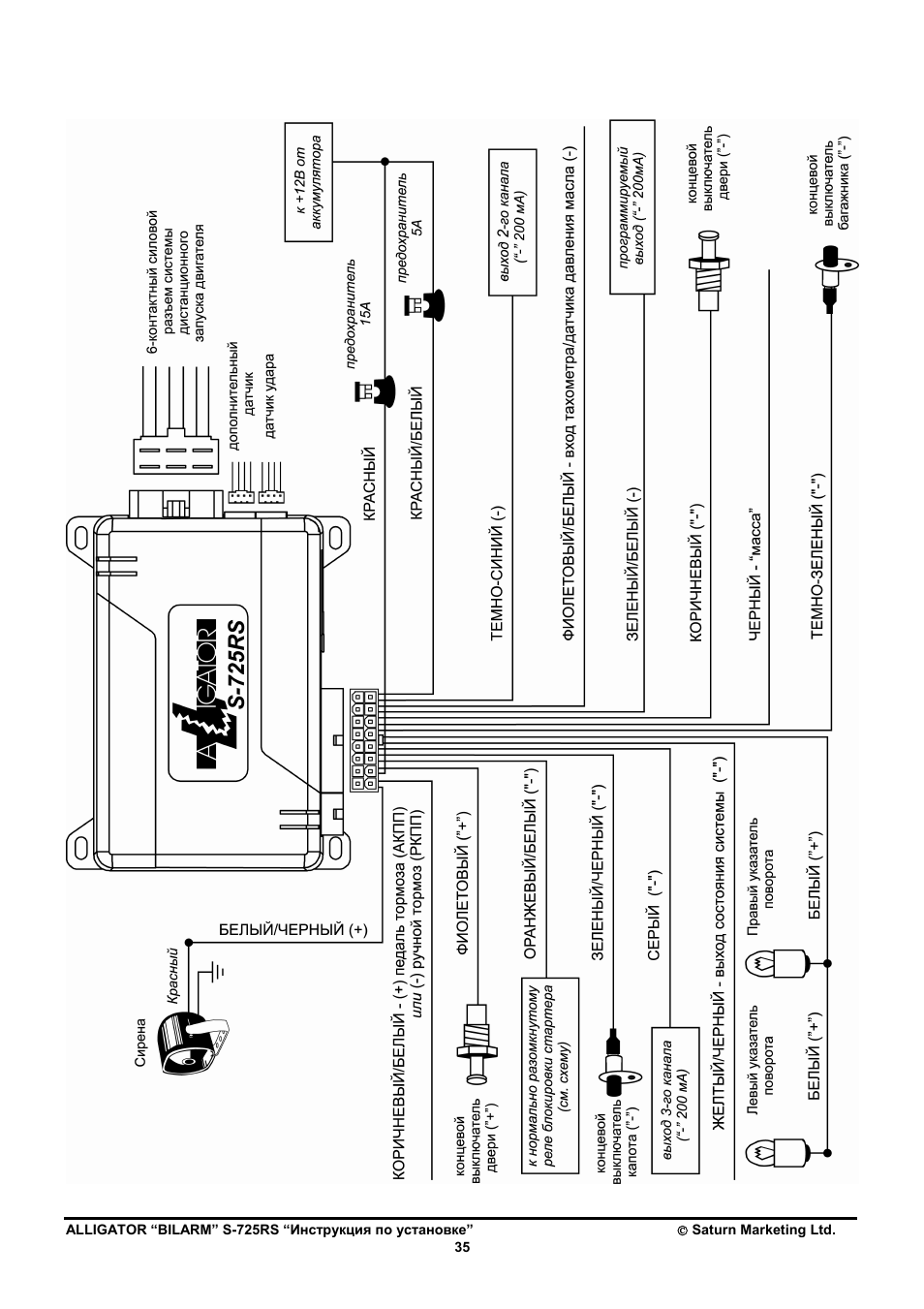

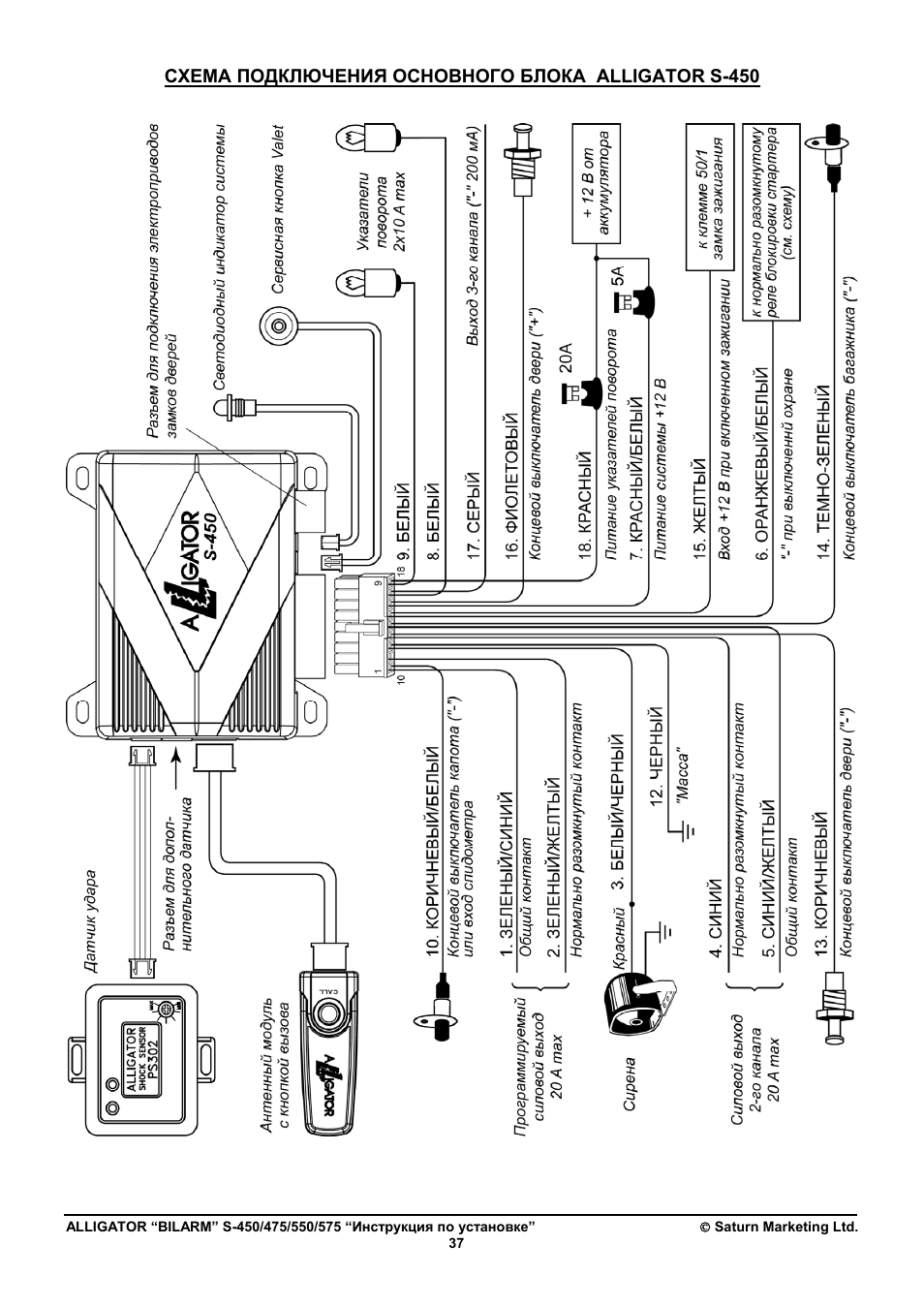

Схема подключения сигнализации Аллигатор – нижние контакты

Нижний ряд разъема сигнализации отвечает за подключение основных элементов. Схема подсоединения следующая:

  • Желтый провод. Крепится к контакту замка зажигания, а также к контакту,на котором напряжение исчезает в позиции выключения и «АСС»;
  • Фиолетовый провод(+). Крепится к общим проводам группы электропривода( обычно размещен на двери водителя). Фиолетовый провод автосигнализации отвечает за закрывание дверей;
  • Коричневый провод сигнализации Аллигатор(-) триггера двери. Присоединяется к одному из стандартных концевиков;
  • Зеленый кабель- подключается к концевикам капота и багажника;
  • Желто-зеленый. Отвечает за блокировку стартера (для подключения требуется установка дополнительного реле);
  • Черный кабель «масса». Провод черного цвета подключается к минусовой клемме основного аккумулятора.

Схема сигнализации Аллигатор: правила подключения верхнего ряда контактов

Верхний ряд отвечает за подключение дополнительных контрольных элементов. Схема подключения такой автосигнализации, как Аллигатор следующая:

  • Белые контакты (2шт.). Эти провода подключаются к поворотным сигналам;
  • Белый контакт с черной полоской. Отвечает за управление шести тональной сирены.Совмещается с красным контактом сирены. В свою очередь черный кабельсирены присоединяется к «массе»;
  • Кабель 12V красного цветаотходит блока автосигнализации Аллигатор. Присоединяется к положительной клемме аккумулятора. Подключение необходимо выполнять через предохранитель 15 ампер;
  • Контакт 12V бело-красного цвета отходит от основного блока сигнализации. Крепится к красному контакту основного блока;

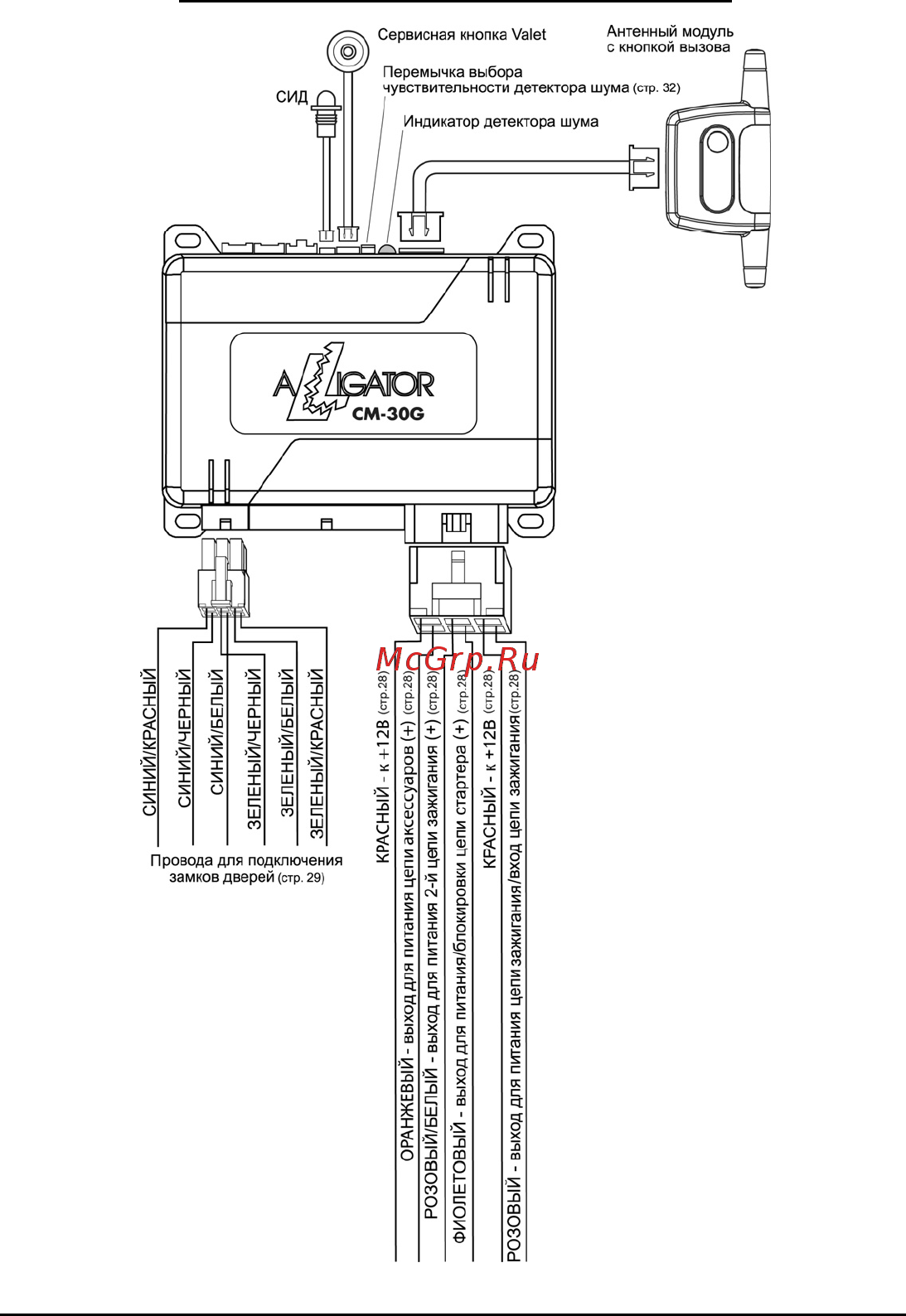

  • Черно-зеленый, бело-синий, темно-зеленый, бело-зеленый и красно-зеленый контакты служат для соединения автосигнализации с интегрированными реле контроля над замками в дверях авто.

Предназначение следующих разъемов сигнализации фирмы Аллигатор:

Черный служит для подключения к приемо-передатчику.

Белый присоединяется к сенсору удара.

Белый присоединяется к индикатору сигнализации;

Синий присоединяется к сервисной кнопке «Valet».

Источник

Схема подключени­я сигнализац­ии аллигатор

Автосигнализация аллигатор является удачной разработкой американской компании Saturn High-tech и по своих характеристикам и возможностям она способна удовлетворить потребности самых взыскательных потребителей. Данная сигнализация может быть установлена практически на любые марки автомобилей. Адоптирована она и под наиболее популярные модели производства автоВАЗа (Ваз 2106, ВАЗ2107, ВАЗ2109, ВАЗ2110, ВАЗ2112 и пр.).

Принципы монтажа автосигнализации alligator во многом схожи с принципами установки систем аналогичного назначения и при наличии терпения и минимальных технических навыков подобную работу вполне реально выполнить собственными силами.

Рекомендации по установке основных элементов

Центральный блок управления рекомендуется установить за или под приборной панелью (практически у любого автомобиля можно найти в этих местах достаточно свободного места). Крепят блок при помощи двух шурупов или пластиковыми растяжками.

Для сирены можно подыскать место в моторном отсеке, обращая внимание на то, чтобы к ней не было доступа со стороны днища автомобиля. Рядом с сиреной не должно находиться сильных источников тепла и подвижных деталей. Кроме того, с целью предохранения от попадания влаги, раструб сирены следует направить вниз. Для крепления сирены в комплект системы входит специальный кронштейн.

Концевой выключатель, предназначенный для обеспечения охраны капота автомобиля крепят на металлической поверхности кузова автомобиля, способной выполнять функцию «массы». Важно, чтобы к месту установки данного элемента в процессе эксплуатации не проникала вода. Кроме всего прочего необходимо проследить за тем, чтобы после закрытия капота оставался свободный ход штока выключателя не менее 6 мм. Установка концевого выключателя багажника (задней двери) выполняется с соблюдением этих же условий.

Светодиодный индикатор располагают таким образом, чтобы он был хорошо виден снаружи и, при этом не отвлекал водителя. В случае установки его на приборной панели, под него сверлится отверстие диаметром 7 мм.

Для датчика удара выбирают место на твердой поверхности переборки, разделяющей салон и моторный отсек. Датчик жестко крепят при помощи двух винтов или перетяжек. Необходимо также предусмотреть наличие свободного доступа к регулировочным резисторам датчика.

Для того, чтобы радиус действия системы был максимальным, ее приемопередающий модуль следует установить на лобовом стекле с максимальным превышением, при этом от боковых стоек и крыше он должен быть удален на расстояние не менее 5 см. Не забывайте, что современные лобовые стекла могут иметь специальное покрытие с экранирующим эффектом. В этом случае модуль следует разместить на заднем стекле.

Особенности подсоединения основных проводов

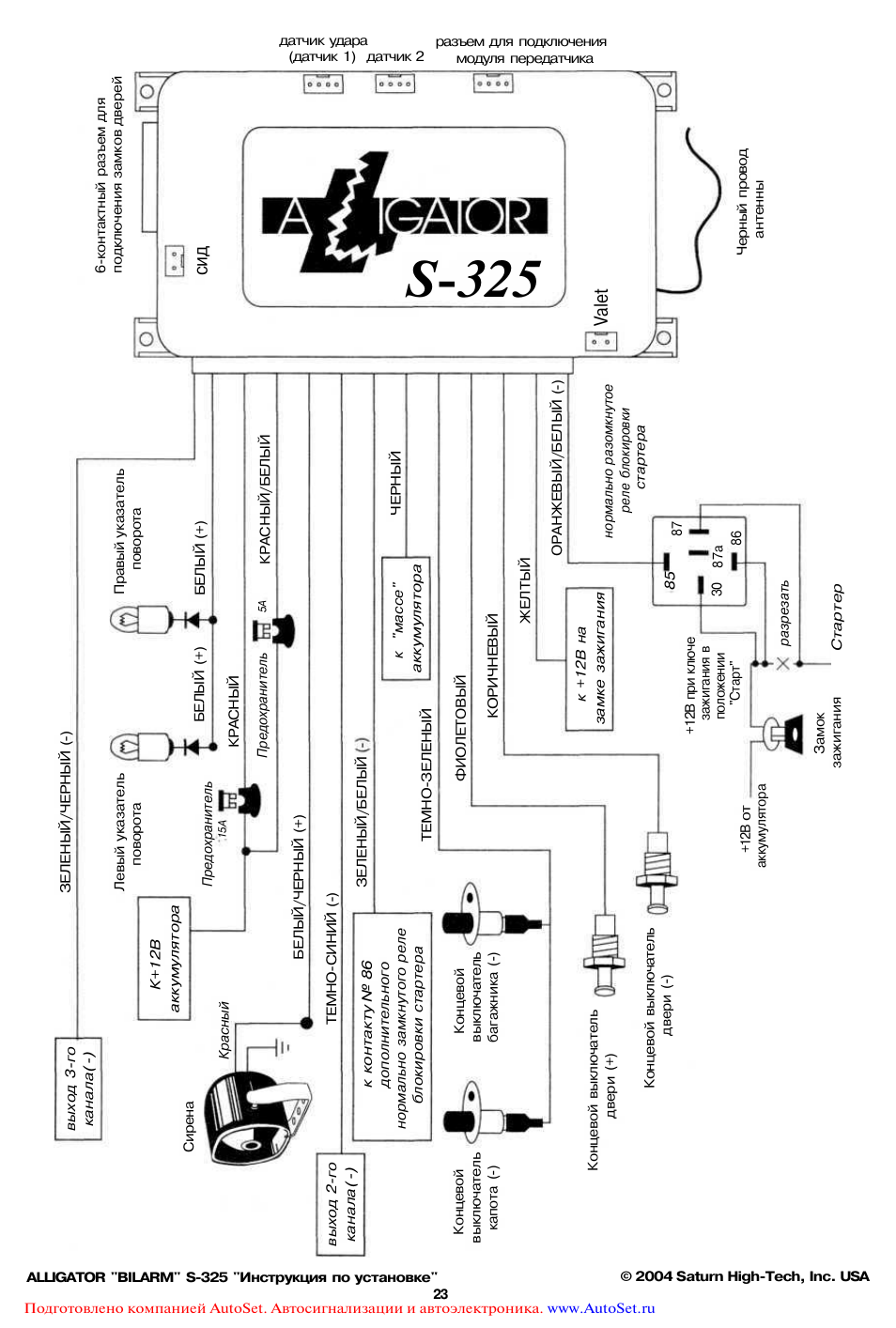

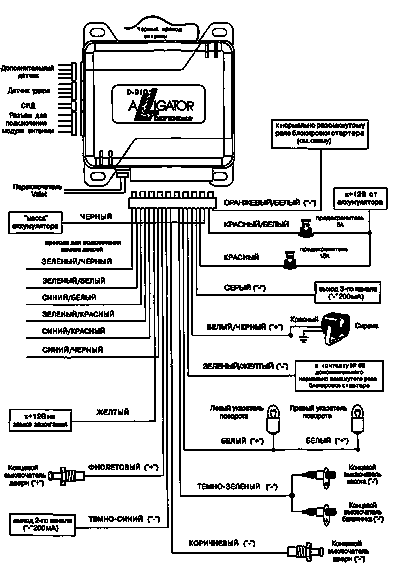

Нижний ряд 20-контактного разъема

  • -Желтый провод питания +12В на замке зажигания – подключается к проводу замка зажигания, на котором имеется напряжение +12В при положении ключа на «ВКЛ» и «ЗАПУСК» и на котором напряжение пропадает при постановке ключа в положение «ВЫКЛ» и «АСС».
  • -Фиолетовый провод (+) триггера двери – подсоединяется к общему контакту контактной группы электропривода (установлен в двери водителя). При этом тот провод, который замыкается на общий провод при закрытой двери, следует подключить к питанию +12В. Третий провод контактной группы необходимо заизолировать.
  • -Коричневый провод (-) триггера двери (используется, в случае если при открытии двери штатный концевой выключатель замыкается на «массу») – подсоединяется к одному из штатных концевых выключателей.
  • -Темно-зеленый провод (-) триггера капота/багажника – подключается к концевым выключателям капота/багажника из комплекта системы
  • -Зелено-желтый провод отрицательного выхода для блокировки стартера (требуется установка дополнительного реле) – подключается к контакту № 86 дополнительного реле. В свою очередь контакт №85 соединяют с проводом «запуск» от замка зажигания, выход на соленоид стартера обрезают, а его ответную часть соединяют с контактом №30 реле.
  • -Черный провод «масса» — необходимо подключить к отрицательной клемме аккумуляторной батареи.
  • Верхний ряд 20-контактного разъема
  • -Два белых провода импульсного выхода на указатели поворота – подсоединяются к правому и левому указателю поворота.
  • -Белый провод с черной полосой (положительный выход управления сиреной) – подсоединяется к красному проводу сирены. Черный провод сирены подключается к «массе».
  • -Красный провод питания +12В основного блока (через предохранитель 15А) – подключается к плюсовой клемме аккумулятора.
  • -Красно-белый провод питания +12В основного блока (через предохранитель 5А) – подсоединяют к красному проводу.

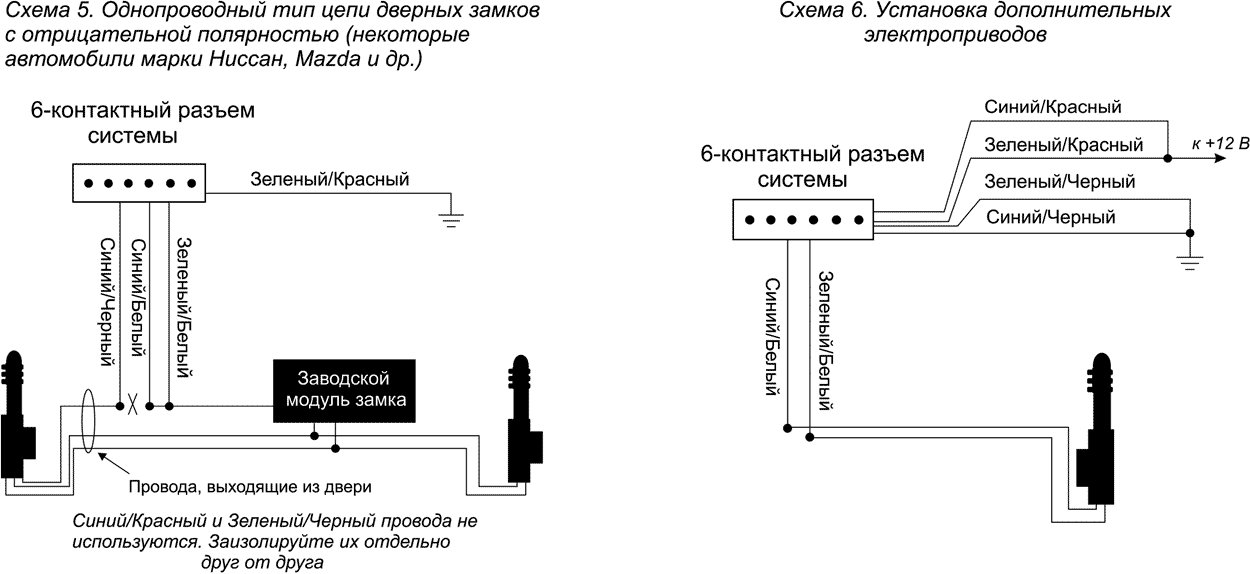

-Сине-черный, сине-белый, сине-красный, зелено-черный, зелено-белый и зелено-красный провода предназначены для подсоединения к встроенным реле управления замками дверей.

Назначение прочих разъемов

4-хконтактный белый разъем – подключение датчика удара.

2-х контактный белый разъем – подключение светодиодного индикатора.

4-х контактный черный разъем – подключение приемопередающего модуля.

2-х контактный синий разъем — подключение кнопки «VALET».

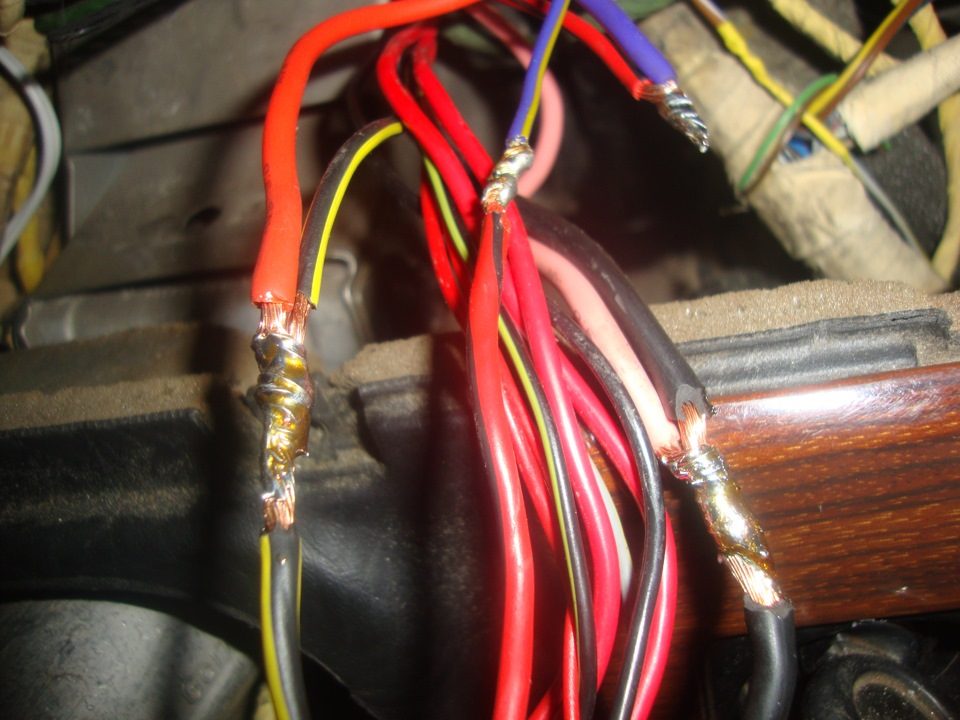

Все проложенные провода необходимо защитить при помощи спиральных трубок либо изолентой. По окончании монтажа надежно закрепите все провода при помощи пластиковых перетяжек.

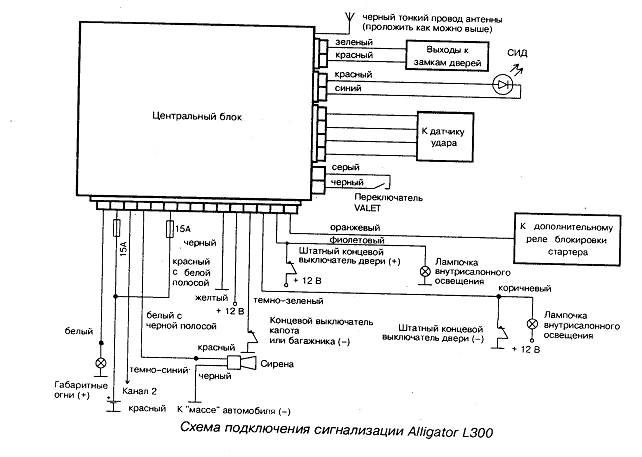

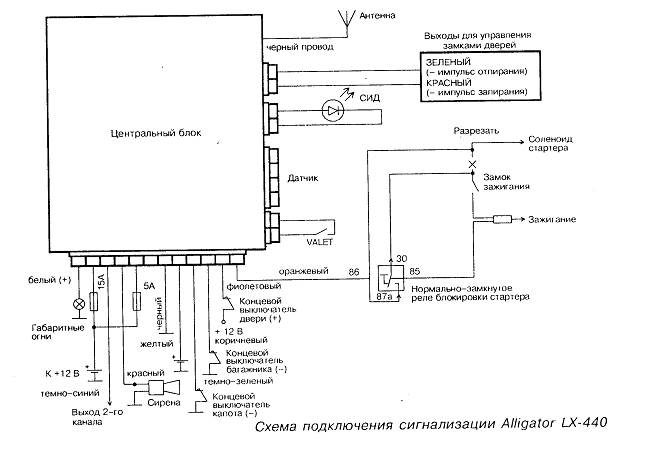

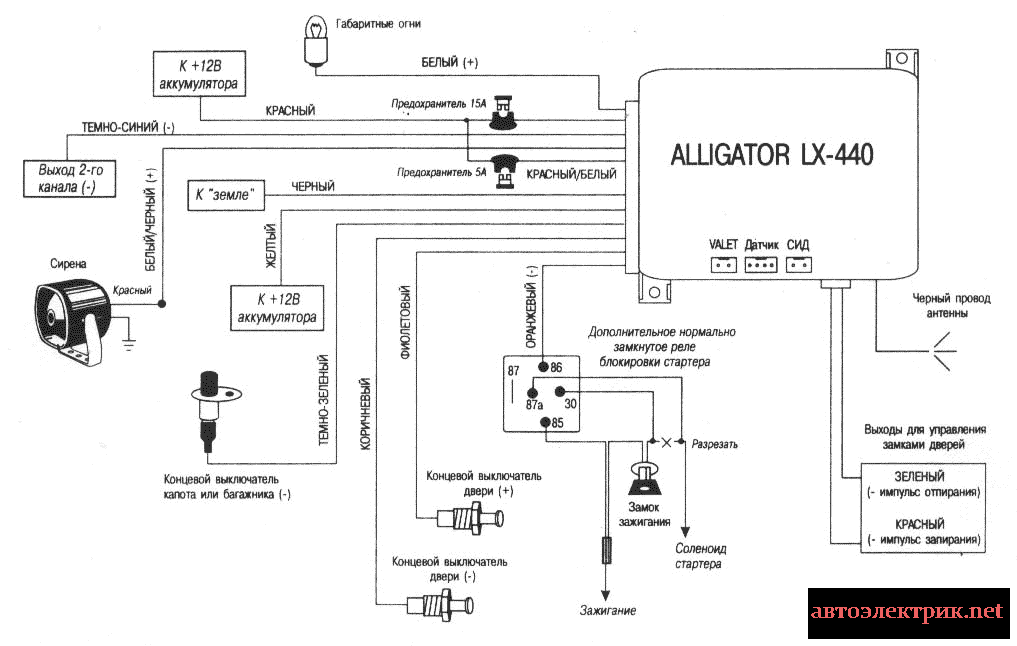

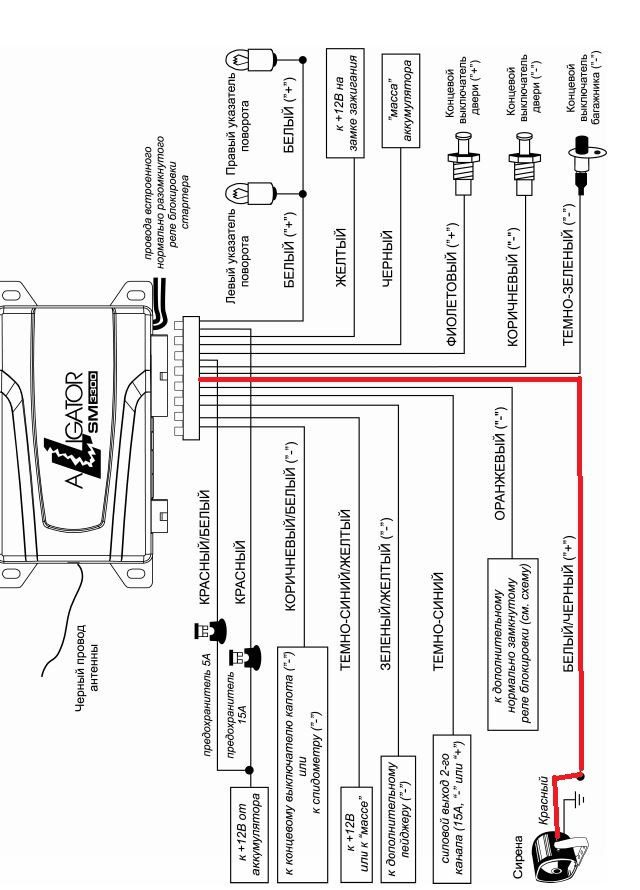

Ниже приведена типовая схема подключения сигнализации аллигатор
