Байпас в системе водоснабжения схема подключения

Что такое байпас и зачем он нужен: изучаем функциональные особенности и правила установки

Даже самые незначительные сбои в работе инженерных коммуникаций потенциально могут перерасти в острые проблемы и, как результат, стать причиной серьезного дискомфорта для всех домочадцев. Именно поэтому осмотрительные хозяева стараются всеми силами предупредить подобные неудобства, устанавливая в своих жилищах разного рода вспомогательные устройства. Один из них – байпас, активно эксплуатирующийся в системах отопления и водоснабжения. О нем далее и пойдет речь: разберемся, что это за приспособление, каковы принципы его работы, в чем его плюсы и зачем он нужен. А напоследок расскажем и покажем видео, как выполняется установка байпасного клапана своими руками.

Конструкция и принцип действия

Конструктивно байпас представляет собой трубу-перемычку с запорно-регулирующей арматурой. Его главная задача – создавать параллельный поток рабочей жидкости в обход определенного прибора инженерной системы. Иными словами байпас создает обводную линию.

Принцип работы устройства чрезвычайно прост: при нормальном функционировании системы отопления или водоснабжения перемычка свободно пропускает через себя поток жидкости, но как только этот поток необходимо ограничить, запорный элемент байпаса закрывается, и жидкость начинает проходить в обход определенного отрезка системы. Такая блокировка возможна за счет разницы диаметров самого байпаса и подводящей трубы – первый всегда меньше второго.

Использование байпаса дает немало преимуществ. Во-первых, существенно упрощается обслуживание систем отопления и водоснабжения. Во-вторых, при большом количестве батарей отопления увеличивается общее КПД системы и уменьшаются расходы энергии. В-третьих, исчезает проблема завоздушивания труб и батарей из-за их разгерметизации. В-четвертых, появляется возможность использовать оборудование даже в нештатных и аварийных ситуациях. Как все эти преимущества становятся реальностью? Выясним, познакомившись с особенностями применения перемычек в разных инженерных системах. Но перед этим узнаем, какими бывают современные байпасы.

Разновидности байпасов

Байпасы классифицируют по двум критериям:

  • тип запорной арматуры;
  • назначение.

По первому признаку различают два вида байпасов:

    С краном. Механический вариант байпаса, управление которым осуществляется посредством ручного открывания и закрывания крана. Последний, как правило, расположен по центру трубы-перемычки. Байпасы могут оснащаться двумя типами кранов: шаровым и трехходовым. Друг от друга они отличаются лишь конструкцией, а вот принцип работы обоих кранов практически одинаковый.

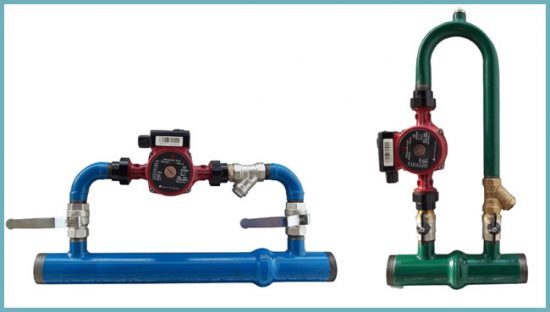

Разновидности байпасов

  • С клапаном. Автоматический байпас, работающий в автономном режиме и не требующий регулировки со стороны пользователя. Клапан представляет собой резиновый шар повышенной плавучести. Такой байпас используется вместе с циркуляционным насосом: при его включении клапан под давлением открывает путь для носителя, а при выключении – автоматически закрывает.
  • Важно! Автоматический байпас с клапаном можно устанавливать только в тех системах отопления и водоснабжения, где используется исключительно чистый носитель – окалина, накипь, ржавчина и другие грязные примеси при попадании на клапан могут спровоцировать его деформацию, вследствие которой запорный механизм перестанет полностью закрываться.

    Исходя из назначения, байпасы делятся на:

    • радиаторные – устанавливаются на подходах к батареям отопления и используются для их отключения при необходимости;
    • насосные – монтируются вместе с насосами и используются или для изменения их режима работы, или для полного отключения;

    Особенности применения

    Чаще всего байпасы используются для таких целей:

    • Обслуживание отдельных приборов без остановки всей системы. Если по каким-то причинам нужно снять оборудование в системе отопления или на линии водопроводной сети, например, для его ремонта или замены, следует просто перекрыть краны входа и выхода рабочего носителя и тогда жидкость пойдет по байпасу, а вы сможете без последствий демонтировать необходимый прибор.

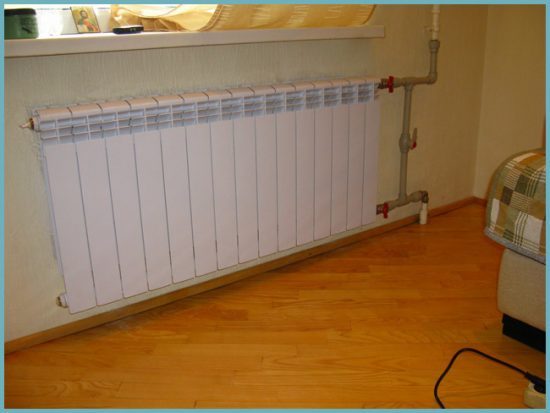

    Байпас в системе отопления

    • Усовершенствование работы однотрубной схемы отопления. Главный минус однотрубной системы – неравномерное распределение теплоносителя: так как батареи здесь подключены последовательно, то по мере движения рабочая жидкость остывает и последним приборам достается уже почти холодный носитель. Чтобы этого избежать, перед каждым радиатором устанавливается байпас – благодаря ему определенная часть носителя двигается в обход батарей и в результате доходит горячей даже к дальнему прибору.
    • Поддержание работы системы отопления без электропитания. Если в системе используется электрический насос, то, логично, что при отключении электропитания, он перестанет работать и остановит процесс отопления. Но байпас спасет и в этой ситуации: перекрыв подающий кран насоса и пустив ход носителя через перемычку, можно активизировать естественную циркуляцию жидкости и восстановить работоспособность системы.

    Установка байпаса

    Чтобы выполнить грамотный монтаж байпаса, следует обязательно учитывать следующие правила и нюансы:

    • диаметр перемычки должен быть уже диаметра трубы, к которой она подключается, иначе носитель попросту не будет попадать в подводящее устройство;
    • байпас должен быть максимально удален от стояка – его располагают как можно ближе к прибору, который он будет обслуживать;
    • перемычка должна располагаться горизонтально, чтобы избежать эффекта завоздушивания;
    • перед началом монтажа нужно слить весь носитель из системы.

    Непосредственно установка может выполняться двумя способами.

    Первый – посредством сварки. Сначала снимите прибор, который будет перекрывать байпас – чаще всего это батарея, поэтому будем рассматривать процесс на ее примере. Затем в наиболее удобном месте подводящей трубы сделайте отверстия по диаметру перемычки, плотно вставьте ее и приварите. Далее на резьбу, где раньше был радиатор, установите запорную арматуру. В финале приставьте батарею на новое место, подсоедините к системе и зафиксируйте кронштейнами на стене.

    Второй – с помощью муфт. Тут также сначала снимите прибор. Потом на входную трубу посредством заводских муфт накрутите байпас, а на противоположных краях установите запорную арматуру. Далее перенесите крепления снятого прибора, поставьте его на новое место, подключите и зафиксируйте кронштейнами.

    Как видите, на первый взгляд простейший отрезок трубы, выполняющий роль обводной перемычки, может подсобить во многих ситуациях. Байпас успешно закрывает самые различные потребности в системах водоснабжения и отопления – от поддержания работы в критические моменты до защиты оборудования, так что без его установки полноценное функционирование инженерных коммуникаций будет очень затруднено.

    Что такое байпас: видео

    Источник

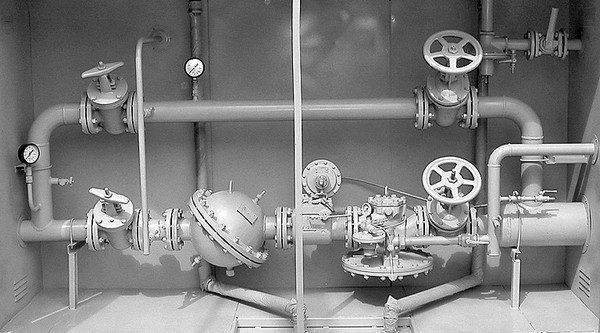

    Что такое байпас: для чего он нужен, где применяется и как правильно делается

    На вопрос, что такое байпас, коротко можно ответить следующим образом – это обводная труба с запорной арматурой, позволяющая перенаправлять ток жидкости в обход того или иного сантехнического прибора. На этот трубопроводный узел возлагают как минимум две задачи – он обеспечивает бесперебойную работу трубопроводов в моменты ремонта оборудования и дает возможность управлять потоками жидкости. В общем, как в отоплении, так в водоснабжении и многих других трубопроводных системах, байпас является незаменимым узлом. Именно о нем и поговорим в этой статье, в которой вместе с сайтом stroisovety.org разберемся с вопросом, что такое байпас, как он работает, где используется и как делается самостоятельно.

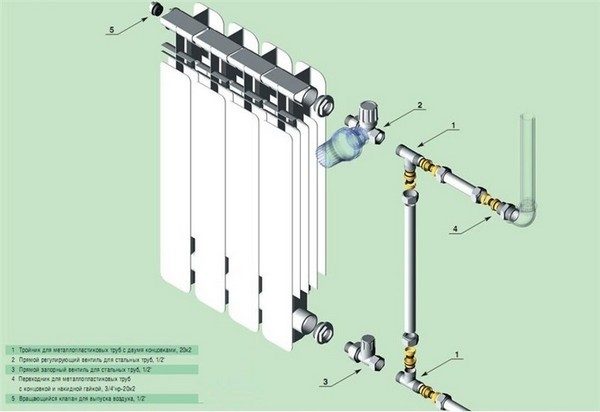

    Байпас в системе отопления фото

    Что такое байпас: его устройство и принцип работы

    Чтобы проще было понять, как со стороны выглядит байпас, а также разобраться с его устройством, рассмотрим простой наглядный пример, с которым знакомы практически все жители многоквартирных домов. Отодвиньте штору на любом окне и посмотрите на батарею отопления, а вернее на участок стены между ней и стояком. Что мы видим? Две горизонтальные трубы, идущие к прибору отопления и перемычку между ними – по сути, это и есть байпас, но наверняка он неполный и в нем отсутствует запорная арматура. Полный байпас обязательно должен иметь как минимум три крана, без которых он не сможет работать так, как задумано.

    1. Первый кран должен быть установлен непосредственно на самой перемычке. Если это новая система отопления, то на самой трубе, если старая, то внизу, в месте пересечения перемычки с обратным трубопроводом. В первом случае установлен обычный шаровой кран, а во втором так называемый трехходовой кран, который одновременно выполняет функцию тройника. Но суть не в этом – в любом случае такой кран может либо полностью перекрыть ток воды через перемычку, либо уменьшить его до определенного размера. Как минимум, это дает возможность регулировки.
    2. Два других крана смонтированы на горизонтальных подводках к отопительному прибору уже после перемычки – один смонтирован на обратном трубопроводе, а второй на подаче. В случае протечки в отопительном приборе в любой момент эти краны могут быть закрыты, и тем самым предотвращен потоп.

    А теперь представьте на минуту, что первый кран (установленный на перемычке) отсутствует – получается так, что закрыв краны на батарее, вы останавливаете ток воды по всему стояку, лишая тем самым жителей верхних и нижних квартир тепла. Нехорошо как-то получается – именно по этой причине, открывая кран на байпасе и закрывая краны на батарее, вы получаете возможность ремонта отопительного прибора, не останавливая работу целого стояка отопления. Вот вам и принцип работы байпаса. Мало того, такая схема байпаса позволяет еще и регулировать температуру отопительного прибора. Об этом чуть позже, а пока разберемся с областью применения данного узла трубопроводов.

    Для чего нужен байпас: его область применения

    Практически любая сложная трубопроводная система имеет байпас – его назначение вы уже поняли (оно сводится к получению возможности направить жидкость мимо того или иного прибора) и остается только разобраться с его основной сферой применения в быту. Ознакомимся с этим моментом более подробно.

      Байпас в системе водоснабжения. В большинстве случаев это устройство применяется в двух вариантах: во-первых, при установке любого насосного оборудования, в том числе и предназначенного для повышения давления в системе – если на центральный водопровод монтируется насосная станция, то байпас нужен обязательно. Во-вторых, при установке приборов учета (счетчиков воды). Тут имеется одна тонкость – при монтаже байпаса счетчика в квартире могут возникнуть проблемы с коммунальными службами. Здесь байпас может быть расценен как попытка воровства воды – он негласно запрещен. Собрать байпас на домашнем счетчике, конечно, можно, но в процессе опломбировки могут возникнуть проблемы – в большинстве случаев его заменяют обычной вставкой, которая монтируется вместо счетчика на время его проверки или замены. Байпас удобнее, чем трубка, но, увы, его проще не делать, чем спорить с водоснабжающими компаниями. В водопроводных системах байпас выполняет исключительно одну функцию – это обводная магистраль и не более.

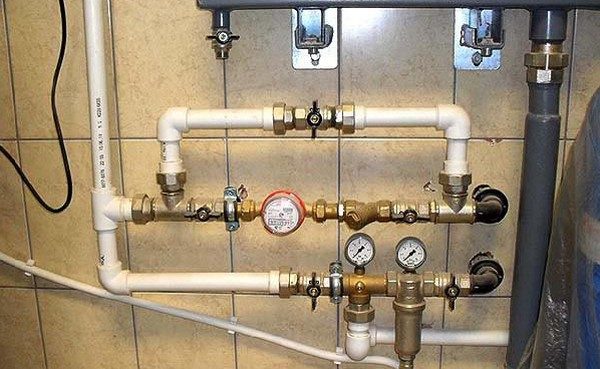

    Байпас в системе водоснабжения фото

    В принципе, существуют и другие варианты использования байпаса в водопроводных системах – их может быть много, и здесь главное понять назначение этого узла, его принцип работы и устройство байпаса. Ну а найти ему достойное применение не сложно.

    Установка байпаса: тонкости монтажа своими руками

    По большому счету, байпас перемычка имеет довольно простую конструкцию, и собрать его можно даже с минимальным опытом сантехнических работ. Еще раз повторюсь, что здесь важен принцип работы данного приспособления и его понимание – зная это, самостоятельно изготовить байпас для циркуляционного насоса или еще чего-либо не так уж и сложно. Рассмотрим этот процесс несколько подробнее.

    1. Что мы имеем? К примеру, магистраль отопления, на которой смонтирован циркуляционный насос. Первое, что следует сделать для установки байпаса, это снять его и немного переделать магистраль – в частности, понадобится несколько увеличить расстояние между резьбовыми концами, на которые был накручен насос. Определить это расстояние лучше всего по месту – в смысле, собрать насос и узел вокруг него как положено.
    2. Для этого сразу же за насосом, с одной и с другой стороны, накручиваем шаровые краны – это можно делать сразу капитально. У нас имеются на насосе разъемные соединения, так что быстро разобрать узел и смонтировать его на трубопроводе проблем не составит.
    3. Вслед за кранами (также с обеих сторон счетчика) устанавливаются тройники точно такого же диаметра, как и сам трубопровод. Здесь следует сделать оговорку – тип тройника зависит от самого трубопровода. В большинстве случаев применяются тройники, изготовленные из того же материала, что и трубы – если полипропилен или металлопластик, то сначала в краны вкручиваются резьбовые оконечники и потом уже к ним подпаиваются или прикручиваются тройники.
    4. В принципе, все, размер задан, и теперь примеряем собранный узел по месту, обрезаем трубопровод по отмеченным меткам и вставляем собранный узел. Для удобства в работе его можно разобрать на американках – попросту говоря, убрать насос, после чего у вас останутся две части трубопроводов, которые и нужно будет соединить с магистралью. После того, как этот участок байпаса будет собран, насос устанавливается на место (капитально) – только после этого можно будет сосредоточиться на самой обводной трубе.

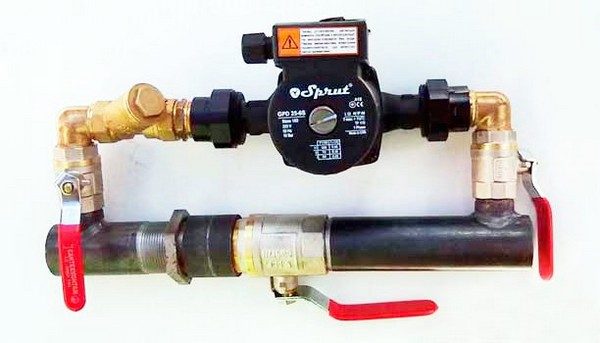

    Байпас для циркуляционного насоса фото

    В принципе, это и весь байпас для циркуляционного насоса – точно по такому же принципу монтируется и байпас для других сантехнических приборов. Расположить обводной трубопровод можно как вертикально, так и горизонтально – от этого момента его функциональное назначение и качество работы не изменяется.

    Вот и все. Теперь вы знаете, что такое байпас и как он работает. Мало того, внимательному и скрупулезному читателю теперь не составит никакого труда самостоятельно изготовить данный узел, без помощи квалифицированных специалистов. Не побоюсь повториться – если вы поймете принцип его работы и разберетесь с устройством и назначением каждого элемента, то собрать байпас своими руками будет несложно.
