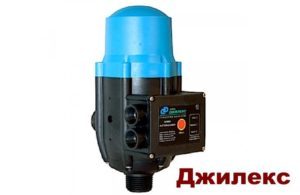

Блок автоматики Джилекс: схема, устройство, подключение.

Блок автоматики (автоматическое устройство) позволяет автоматизировать работу электронасоса, запуск при понижении давления (при открытии кранов) или остановку при отсутствии течения воды в системе трубопроводов (закрытие кранов).

Помимо этого блок автоматики защищает электронасос от работы в сухую (при отсутствии воды в системе трубопроводов).

Автоматика Джилекс разработана для эксплуатации только чистой воды без содержания твердых включений.

Содержание статьи

При наличии твердых частиц (загрязнений) в перекачиваемой среде необходимо установить фильтры на входе в блок автоматики.

Автоматика Джилекс — принцип работы.

Автоматика Джилекс запускает электронасос в течении 20-25 секунд, после подсоединения к питающей сети. Последующие запуски электронасоса происходят при достижении стартового давления (падения давления под действием открытого крана).

В отличие от системы КРАБ (системы с реле давлением-баком) условие остановки электронасоса не диктуется достижением определенного давления в системе, а определяется понижением потока до минимального значения.

Когда блок автоматики определяет такое условие он выполняет остановку электронасоса с задержкой от 7 до 15 секунд. Интервал в 7-15 секунд установлен из соображения сокращения частоты срабатывания электронасоса в условиях малого течения воды.

Технические характеристики блока автоматики:
Напряжение – 220 — 240 В;
Максимальный ток – 10 А;
Пусковое давление – 1,5 – 3,5 атм;
Максимальный расход воды – 80 л/мин;
Максимальное допустимое давление – 10 атм;
Максимальная температура воды – 60 °С.

Подключение автоматики Джилекс

Монтируя блок автоматики Джилекс убедитесь в том, что на одной из двух его сторон установлен манометр. Манометр монтируется при помощи кольцевого уплотнения и двух крепежных винтов.

Выбран расположение манометра наиболее удобное для Вас заглушите отверстие с противоположной стороны при помощи винта без использования какого-либо уплотнения.

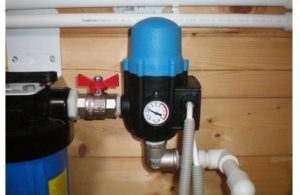

Установите устройство автоматики Джилекс в любом месте, расположенном между подачей насоса и первой точкой водоразбора (краном).

Блок автоматики Джилекс должен быть смонтирован таким образом, чтобы входное отверстие (с резьбой 1 дюйм) соединялось с направлением выхода потока воды из насоса, а боковое выходное отверстие (наружная резьба 1 дюйм) соответствовало направлению потока воды в трубопроводе.

Проверьте герметичность всех соединений.

Автоматика Джилекс для насоса рассчитана на давление до 10 бар. При использовании насоса с максимальным давление более 10 бар необходимо установить редуктор давления на входе в блок автоматики.

Электрическое подключение автоматики Джилекс необходимо выполнять руководствуясь схемой расположенной на кожухе монтажной платы (эта схема подключения автоматики джилекс представлена на рисунке рядом).

При использовании блока автоматики Джилекс с трехфазными или однофазными электронасосами у которых коммутируемый ток более 10 А следует использовать электромагнитный пускатель.

Необходимо использовать электрокабель с термической стойкостью не менее 99 °С.

Стартовое давление, при котором включается автоматика джилекс для насоса составляет 1,5 атм. Это давление считается оптимальным для большинства случаев использования.

Значение стартового давления может быть изменено с помощью регулировочного винта, размещенного на верхней части блока автоматики с маркировкой + или — .

Согласно стандартам стартовое давление должно быть на 0,2 атм больше чем минимальное требуемое давление в системе, а давление которое создает электронасос должно быть на 0,8 атм. больше чем стартовое давление блока автоматики Джилекс 9001.

Требуемое давление в системе – 2 атм, тогда стартовое давление – 2,2 атм., а минимально создаваемое давление насосом – 3 атм.

Требуемое давление в системе – 2,6 атм, тогда стартовое давление – 2,8 атм., а минимально создаваемое давление насосом – 3,6 атм.

Регулировка автоматики Джилекс по значению стартового давления выполняется в случае:
расстояние по вертикали между блоком автоматики и первой точкой водоразбора (краном) превышает 15 метров водяного столба (максимальная высота подъема воды составляет 30 метров.)
если применяются насосы под нагрузкой, т.е. в случае когда давление нагрузки (подпор насоса) прибавляется к давлению насоса. Максимальное давление не должно превышать 10 бар.

Запуск и регулировка блока автоматики Джилекс 9001.

Перед пуском насоса в работу убедитесь, что в трубопроводе есть вода. В случае если уровень заливаемой воды ниже уровня, на котором размещен насос, необходимо установить обратный клапан на всасывающем трубопроводе. Для исключения перегрева и поломки насоса из-за работы всухую (не гарантийный случай).

Перед пуском заполните водой трубопровод и рабочую камеру насоса.

Запустите насос подав питание на блок автоматики Джилекс («СЕТЬ»). После остановки насоса откройте кран, расположенной в самой верхней точки вашей системы трубопроводов.

Установка считается правильной в том случае, если насос работает непрерывно и на выходе из крана регулярный поток воды.

В случае отсутствия потока воды можно продлить работу электронасоса удерживая нажатой кнопку «СБРОС» в течении промежутка времени превышающего хронометраж блока автоматики.

Если даже в этом случае поток воды отсутствует необходимо отключить питание электронасоса и повторить процедуру монтажа с начала.

Срабатывание индикатора «ЗАЩИТА» происходит при выключении электронасоса и говорит об опасности сухого хода. После того, как Вы удостоверитесь в том, что всасывающая магистраль заполнена водой запустите электронасос нажав кнопку «СБРОС».

Стоимость блока автоматики Джилекс
Неисправности и ремонт

Как и любое технически сложное оборудование автоматика джилекс может выходить из строя в случае неправильной эксплуатации или некорректного монтажа. Далее мы приводим наиболее частые проблемы и неисправности и методы их устранения.

Неисправность: Электронасос не включается.

Причина 1: Отсутствует напряжение в сети.

Решение: Проверить наличие напряжения в сети.

Причина 2: Большая разница высот между блоком автоматики и одной из точек водоразбора (краном).

Решение: Поворачивать регулировочный винт в направлении стрелки + для увеличения давления срабатывания.

Причина 3: Нет воды во всасывающем трубопроводе.

Решение: Проверить наличие воды и перезапустить блок автоматики.

Причина 4: Сбой в работе электроники.

Решение: Отключить питание, подождать 10 – 20 секунд и снова включить питание.

Причина 5: Поломка электронасоса.

Решение: Обраться в сервисный центр.

Неисправность: Срабатывает защита от сухого хода при наличии воды в системе.

Причина 1: Слишком высокое или слишком низкое напряжение питания.

Решение: Проверить напряжение в сети.

Причина 2: Очень высокое давление срабатывания.

Решение: Уменьшить давление срабатывая поворачивая винт против часовой стрелки. Нажать кнопку «СБРОС» и удостовериться в том, что при остановке не загорается индикатор «ЗАЩИТА».

Неисправность: Электронасос часто включается и выключается.

Причина: Утечка воды в системе трубопроводов.

Решение: Найти и устранить утечку.

Неисправность: Электронасос не выключается.

Причина 1: Попадание воздуха во всасывающую магистраль.

Решение: Продуть всасывающую магистраль.

Причина 2: Большие потери воды в системе.

Решение: Проверить трубопровод на наличие утечек и устранить их.

Причина 3: Насос не выдает необходимое давление.

Решение: Проверить, чтобы максимальное рабочее давление насоса было на 0,8 атм. выше, чем стартовое давление настройки блока автоматик.

Причина 4: Сбои в работе электроники.

Решение: Отключить питание, подождать 10 – 20 секунд и снова включить питание.

Источник

Блок автоматики для насоса джилекс и других марок: Схема подключения- Инструкция +Фото и Видео

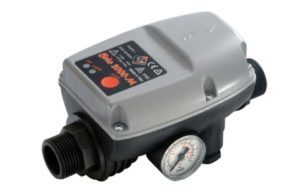

Блок автоматики для насоса и регулировки давления. Блок автоматики (как еще называют реле давления) является своеобразным «мозгом» в системе водоснабжения. По обычной схеме управление насосом осуществляется благодаря командам от реле давления, которое устанавливают на трубопроводе.

В реле нужно настраивать всего два основных параметра: давление при включении насоса, и давление, при котором система отключается.

Эта схема используется для индивидуальных скважин, и автоматика в этом случае работает вместе с гидроаккумулятором (еще – мембранный бак), который предназначен для поддержания требуемого избыточного давления, компенсации ударов гидравлики и как небольшой запас воды.

Общие сведения

Очень важно произвести грамотную настройку реле по характеристикам насос и объемом мембранного бака. Для того, чтобы насос не использовался слишком часто, предел давления должен быть задан в средней рабочей зоне насоса по его характеристикам. Обычно значение пределов определяется в диапазоне 1,3-2,6 бар, при этом учитывается максимально допустимое количество включений насоса за определенный временной отрезок.

Принцип действия блока автоматики для насоса регулирования давления

Электронасос запускается посредством блока автоматики каждые 23-27 секунд после подключения к питанию (сети). Дальнейшие запуски происходят при появлении стартового давления, которое доступно после открытия крана. Если сравнивать с системой реле «давление-бак», остановка электрического насоса не зависит от давления в системе, а определяется снижением потока до минимально допустимого значения. Как только блок автоматики для насоса определяет это условие, он останавливает электрический насос с интервалом 5-12 секунд, хронометрирование направлено на уменьшение частоты срабатывания насоса при низком потоке.

Монтаж

  1. Можно вмонтировать манометр на любой из двух сторон блока автоматики с помощью крепежных винтов и кольцевого уплотнения. Когда вы выберете удобное расположение манометра, заглушите отверстие с противоположной стороны винтом без уплотнения. Далее устанавливаем бак автоматики строго вертикально в любой точке, которая расположена между насосной подачей и точкой водоразбора (то есть краном) так, чтобы наружная резьба была соединена с направлением выхода воды из насоса, а выходное боковое отверстие соответствовало направлению воды в трубопроводе. После всех манипуляций удостоверьтесь в том, что гидравлические соединения герметичны. При использовании электрического насоса с допустимым давлением выше 10-ти бар, установите редуктор давления на входе в блок.
  2. При подключении электрического соединения обязательно сделать все по схеме, которая приведена на монтажной плате (точнее, на кожухе). Если вы будете использовать блок автоматики с однофазным или трехфазным электрическим насосом, коммутирующий ток которых будет выше 10 Ампер, следует использовать электромагнитный опускатель.

Важно! Электрический кабель должен иметь термическую стойкость не меньше 100 градусов.

По заводским настройкам стартовое давление будет срабатывать при давлении в 1,5 атм., что оптимально во многих случаях использования. Это значение вы можете изменить при помощи регулировочного винта, который находится на верхней части блока и маркирован как «+» и «–». После торирования закройте реле крышкой и вкрутите винты обратно.

Запускаем блок автоматики

Внимание! Если уровень залитой воды ниже уровня расположения насоса, нужно обязательно использовать обратный клапан, который размещен на всасывающей трубе.

  1. Перед запуском блока автоматики для насоса заполните всасывающую трубу полностью, равно как и электронасос и опустите последний, благодаря чему вы дадите блоку автоматики питание. После того, как электрический насос остановится, откройте кран, который расположен в самой высокой точке.
  2. Если насос работает непрерывно, и из крана льется регулярный поток воды, то установка правильная. При отсутствии воды продлите работу электрического насоса, просто удерживая кнопку «СБРОС» в течении того времени, которое превышает хронометрах блока автоматики. Если и после этого действия вода не пошла, отключите питание и повторите процедуру, начиная с 1-ого пункта.

«Сухой ход» и решение этой проблемы

Описание проблемы

На практике уже многим известно, что главной причиной выхода из строя насоса является работа на «сухом ходу», то есть без воды. Эта работа насоса стоит наравне с такой проблемой, как стабильное и качественное снабжение электроэнергией, и является самой популярной причиной выхода из строя устройства. Это относится к блокам автоматики скважинного насоса, и к поверхностным устройствам.

Насосы для бытовых нужд основным материалом рабочих диффузоров и колес является термопласт (износостойкий и очень прочный пластик), который высокотехнологичен и недорогой. Но при «сухом ходе», где нет смазки и теплоотвода в виде воды, внутренние насосные детали начинают соприкасаться, а в дальнейшем это приводит к заклиниванию вала и сгоранию электрического двигателя.

Обычно после этого насос или совсем не подает воду, или не работает в соответствии со своими паспортными характеристикам.

Любой производитель блока автоматики для насоса указывает в инструкции, что эксплуатировать устройство без воды запрещено.

Потенциальное опасные места для насоса, где может возникнуть такая проблема, это:

  • Колодцы и скважины с низким уровнем дебита. Виной этому может быть неправильно выбранный насос (с высокой производительностью) или природные явления (при жарком лете уровень воды в колодце падает и количество воды становится ниже производительности насоса).
  • Накопительные баки. Обязательно следите, чтобы насос не выкачала всю жидкость из накопительного бака, а если так произошло, то сразу выключить устройство.
  • Трубопроводы сети. В этом случае насос врезают в сетевой трубопровод и работает для увеличения давления в системе. Так как давления бывает недостаточно (особенно летом), эта схема активно используется, причем даже на насосных станциях. Очень часто невозможно отследить, когда в сети пропадает вода.

Защита от «сухого хода»:

  1. Поплавок. Нет, не рыбацкий, а специальный, предназначенный для систем водоснабжения. Он недорогой и является надежным помощником. Его часто используют, когда перекачивают воду из колодца или емкости. Есть два вида поплавков. Один из них используют часто для накопительных баков, которые заполняются водой – контакты размыкаются и насос перестает заполнять емкость. Но этот поплавок спасет вас только от перелива, а не от сгорания привода из-за отсутствия воды. Второй вид поплавков используется как раз при нашей проблеме. Кабель поплавка подключают в разрыв одной из фаз питающего насоса. Когда уровень жидкости опускается ниже выбранного уровня, контакты размыкаются и насос полностью перестает работать. Кабель от этого поплавка закрепляют так, чтобы при опущении поплавка с уровнем воды при размыкании контактов в емкости еще осталось какое-то количество воды.
  2. Блок автоматики для насоса с защитной функцией. Это стандартное реле давления с функцией размыкания контактов при снижении давления ниже выставленного уровня. Изготовитель задает этот уровень на 0,4-0,7 бар и регулировать его невозможно. Упасть до такого значения давление может только в одном случае – если в насосе не будет воды. Насос можно будет запустить заново, но лишь вручную, и перед этим следует устранить причину «сухого хода».

Справка: использование реле с функцией защиты доступно только при работе насоса в автоматическом режиме в тандеме с мембранным баком, иначе использование реле теряет всякий смысл. Обычно используется вместе с глубинным насосом, но иногда применяется в поверхностным насосом или станцией.

  1. Реле протока с прессконтролем. Вместе реле давления и гидроаккумулятора можно использовать достаточно компактное устройство под названием «реле протока». Оно дает команду на включение насоса при стандартном давлении от 1,6 до 2,6 бар. Насос отключается после прекращения водоразбора из-за отсутствия протока жидкости через реле. Эта защита осуществляется благодаря встроенному датчику протока, который фиксирует расход жидкости. Отключение насоса выполняется с короткой задержкой по времени, но это никак не влияет на работоспособность или уменьшение срока службы. Основное преимущества прессконтроля – небольшой размер.

Технические характеристики блока автоматики для насоса Джилекс

  • Напряжение – от 230-ти до 245-ти В, 50-60 Гц
  • Коммутируемый ток мах 10 (5,9) А
  • Стартовое давление – 1,4+3,6 атм.
  • Поток воды мах 78 л/мин.
  • Допустимое давление мах 9,98 атм.
  • Температура воды мах 60 градусов.
  • Размеры (присоединительные) – 1”.
  • Уровень защиты – 1Р65.

Итоги

Обратите внимание! Обратный клапан, который находится между блоком автоматики и электрическим насосом, а также после автоматики может стать причиной неправильной работы блока. Корректировка стартового давления должна быть проведена грамотным специалистом при соблюдении всех норм безопасности. Эта операция нужна для изменения начального давления. Давление отключения нельзя регулировать, и равно максимальному показателю давления, которое создается электрическим насосом.
