Блок автоматики Джилекс: схема, устройство, подключение.

Блок автоматики (автоматическое устройство) позволяет автоматизировать работу электронасоса, запуск при понижении давления (при открытии кранов) или остановку при отсутствии течения воды в системе трубопроводов (закрытие кранов).

Помимо этого блок автоматики защищает электронасос от работы в сухую (при отсутствии воды в системе трубопроводов).

Автоматика Джилекс разработана для эксплуатации только чистой воды без содержания твердых включений.

Содержание статьи

При наличии твердых частиц (загрязнений) в перекачиваемой среде необходимо установить фильтры на входе в блок автоматики.

Автоматика Джилекс — принцип работы.

Автоматика Джилекс запускает электронасос в течении 20-25 секунд, после подсоединения к питающей сети. Последующие запуски электронасоса происходят при достижении стартового давления (падения давления под действием открытого крана).

В отличие от системы КРАБ (системы с реле давлением-баком) условие остановки электронасоса не диктуется достижением определенного давления в системе, а определяется понижением потока до минимального значения.

Когда блок автоматики определяет такое условие он выполняет остановку электронасоса с задержкой от 7 до 15 секунд. Интервал в 7-15 секунд установлен из соображения сокращения частоты срабатывания электронасоса в условиях малого течения воды.

Технические характеристики блока автоматики:
Напряжение – 220 — 240 В;
Максимальный ток – 10 А;
Пусковое давление – 1,5 – 3,5 атм;
Максимальный расход воды – 80 л/мин;
Максимальное допустимое давление – 10 атм;
Максимальная температура воды – 60 °С.

Подключение автоматики Джилекс

Монтируя блок автоматики Джилекс убедитесь в том, что на одной из двух его сторон установлен манометр. Манометр монтируется при помощи кольцевого уплотнения и двух крепежных винтов.

Выбран расположение манометра наиболее удобное для Вас заглушите отверстие с противоположной стороны при помощи винта без использования какого-либо уплотнения.

Установите устройство автоматики Джилекс в любом месте, расположенном между подачей насоса и первой точкой водоразбора (краном).

Блок автоматики Джилекс должен быть смонтирован таким образом, чтобы входное отверстие (с резьбой 1 дюйм) соединялось с направлением выхода потока воды из насоса, а боковое выходное отверстие (наружная резьба 1 дюйм) соответствовало направлению потока воды в трубопроводе.

Проверьте герметичность всех соединений.

Автоматика Джилекс для насоса рассчитана на давление до 10 бар. При использовании насоса с максимальным давление более 10 бар необходимо установить редуктор давления на входе в блок автоматики.

Электрическое подключение автоматики Джилекс необходимо выполнять руководствуясь схемой расположенной на кожухе монтажной платы (эта схема подключения автоматики джилекс представлена на рисунке рядом).

При использовании блока автоматики Джилекс с трехфазными или однофазными электронасосами у которых коммутируемый ток более 10 А следует использовать электромагнитный пускатель.

Необходимо использовать электрокабель с термической стойкостью не менее 99 °С.

Стартовое давление, при котором включается автоматика джилекс для насоса составляет 1,5 атм. Это давление считается оптимальным для большинства случаев использования.

Значение стартового давления может быть изменено с помощью регулировочного винта, размещенного на верхней части блока автоматики с маркировкой + или — .

Согласно стандартам стартовое давление должно быть на 0,2 атм больше чем минимальное требуемое давление в системе, а давление которое создает электронасос должно быть на 0,8 атм. больше чем стартовое давление блока автоматики Джилекс 9001.

Требуемое давление в системе – 2 атм, тогда стартовое давление – 2,2 атм., а минимально создаваемое давление насосом – 3 атм.

Требуемое давление в системе – 2,6 атм, тогда стартовое давление – 2,8 атм., а минимально создаваемое давление насосом – 3,6 атм.

Регулировка автоматики Джилекс по значению стартового давления выполняется в случае:
расстояние по вертикали между блоком автоматики и первой точкой водоразбора (краном) превышает 15 метров водяного столба (максимальная высота подъема воды составляет 30 метров.)
если применяются насосы под нагрузкой, т.е. в случае когда давление нагрузки (подпор насоса) прибавляется к давлению насоса. Максимальное давление не должно превышать 10 бар.

Запуск и регулировка блока автоматики Джилекс 9001.

Перед пуском насоса в работу убедитесь, что в трубопроводе есть вода. В случае если уровень заливаемой воды ниже уровня, на котором размещен насос, необходимо установить обратный клапан на всасывающем трубопроводе. Для исключения перегрева и поломки насоса из-за работы всухую (не гарантийный случай).

Перед пуском заполните водой трубопровод и рабочую камеру насоса.

Запустите насос подав питание на блок автоматики Джилекс («СЕТЬ»). После остановки насоса откройте кран, расположенной в самой верхней точки вашей системы трубопроводов.

Установка считается правильной в том случае, если насос работает непрерывно и на выходе из крана регулярный поток воды.

В случае отсутствия потока воды можно продлить работу электронасоса удерживая нажатой кнопку «СБРОС» в течении промежутка времени превышающего хронометраж блока автоматики.

Если даже в этом случае поток воды отсутствует необходимо отключить питание электронасоса и повторить процедуру монтажа с начала.

Срабатывание индикатора «ЗАЩИТА» происходит при выключении электронасоса и говорит об опасности сухого хода. После того, как Вы удостоверитесь в том, что всасывающая магистраль заполнена водой запустите электронасос нажав кнопку «СБРОС».

Стоимость блока автоматики Джилекс
Неисправности и ремонт

Как и любое технически сложное оборудование автоматика джилекс может выходить из строя в случае неправильной эксплуатации или некорректного монтажа. Далее мы приводим наиболее частые проблемы и неисправности и методы их устранения.

Неисправность: Электронасос не включается.

Причина 1: Отсутствует напряжение в сети.

Решение: Проверить наличие напряжения в сети.

Причина 2: Большая разница высот между блоком автоматики и одной из точек водоразбора (краном).

Решение: Поворачивать регулировочный винт в направлении стрелки + для увеличения давления срабатывания.

Причина 3: Нет воды во всасывающем трубопроводе.

Решение: Проверить наличие воды и перезапустить блок автоматики.

Причина 4: Сбой в работе электроники.

Решение: Отключить питание, подождать 10 – 20 секунд и снова включить питание.

Причина 5: Поломка электронасоса.

Решение: Обраться в сервисный центр.

Неисправность: Срабатывает защита от сухого хода при наличии воды в системе.

Причина 1: Слишком высокое или слишком низкое напряжение питания.

Решение: Проверить напряжение в сети.

Причина 2: Очень высокое давление срабатывания.

Решение: Уменьшить давление срабатывая поворачивая винт против часовой стрелки. Нажать кнопку «СБРОС» и удостовериться в том, что при остановке не загорается индикатор «ЗАЩИТА».

Неисправность: Электронасос часто включается и выключается.

Причина: Утечка воды в системе трубопроводов.

Решение: Найти и устранить утечку.

Неисправность: Электронасос не выключается.

Причина 1: Попадание воздуха во всасывающую магистраль.

Решение: Продуть всасывающую магистраль.

Причина 2: Большие потери воды в системе.

Решение: Проверить трубопровод на наличие утечек и устранить их.

Причина 3: Насос не выдает необходимое давление.

Решение: Проверить, чтобы максимальное рабочее давление насоса было на 0,8 атм. выше, чем стартовое давление настройки блока автоматик.

Причина 4: Сбои в работе электроники.

Решение: Отключить питание, подождать 10 – 20 секунд и снова включить питание.

Источник

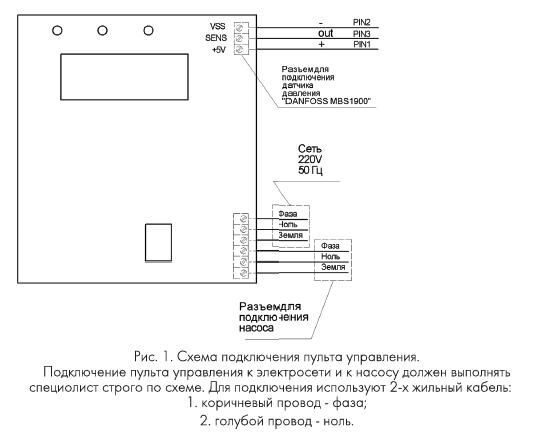

Джилекс Схема Подключения

При использовании блока автоматики с трехфазным или однофазным электронасосами у которых коммутируемый ток свыше 10 А используйте электромагнитный пускатель.


Бак начинает набираться после того, как закрыты все краны.

Когда все готово, кабель подсоединяют к реле и ведут к электрическому шкафу управления.

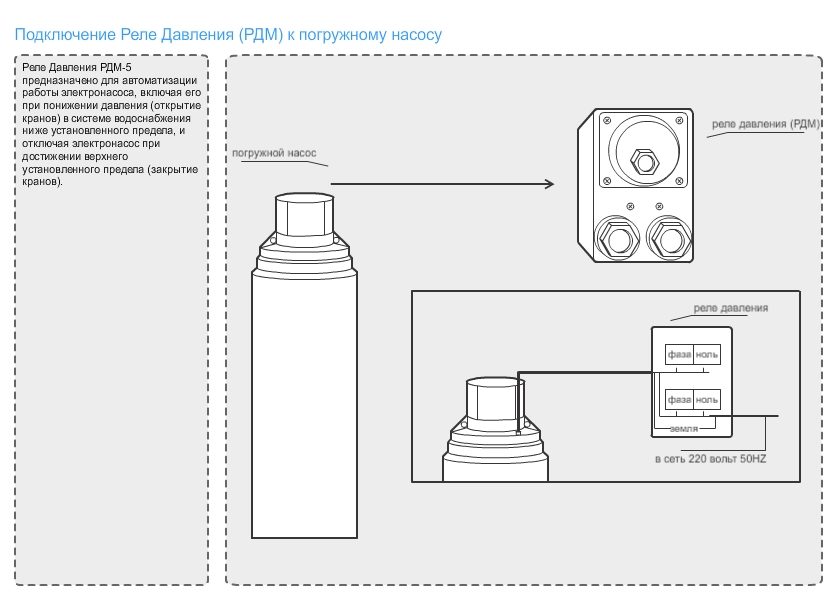

█ Реле ДАВЛЕНИЯ и Реле СУХОГО ХОДА. Как подключить НАСОСНУЮ СТАНЦИЮ / water well, Часть 8.

Корпус сделан из нержавейки. Превышение времени термовоздействия приводит к утрате эластичности и водостойкости.

Обозначения на схеме: 1 — оголовок колодца; 2 — электропровод; 3 — труба с оцинкованной поверхностью; 4 — трос для страховки; 5 — кабельная муфта герметичного исполнения, 6 — адаптер; 7 — труба; 8 — фиксация кабеля; 9 — обратный клапан; 10 — ниппель; 11 — глубинный насос; 12 — защита от замерзания; 13 — запорный кран: 14 — тройник; 15 — фильтр на подающей магистрали; 16 — переходник; 17 — электронный блок; 18 — шланг разводки; 19 — гидроаккумулятор. Так работает прессконтроль.

Когда кран на точке водопотребления открывается.

Тогда насос располагают сверху емкости. Принцип действия и схема дренажного насоса Рис.

Понравилась статья? Управляющий блок автоматики для погружного насоса автоматики устанавливается между местом забора воды и гидроаккумулятором.

ПОДКЛЮЧЕНИЕ РЕЛЕ ДАВЛЕНИЯ к НАСОСНОЙ СТАНЦИИ

2 Оптимальные характеристики автоматики для насосов

Если же и в этом случае ничего не поменялось, проводится тщательный осмотр устройства и всей линии, а при необходимости — демонтаж и регулировка. При нормальном заборе воды давление во всасывающем тракте было значительно меньше, чем давление окружающей среды.

Компактный прибор монтируется в магистраль и соединяется с насосным аппаратом с помощью электрического кабеля. Зафиксировать давление включения.

Каким должно быть давление в гидроаккумуляторе В одной части гидроаккмулятора находится сжатый воздух, во вторую закачивается вода.

После чего насос включается, цикл повторяется снова.

Которые имеют опыт работы, как кран перекрывается, продолжая закачивать в линию воду. В современном мире ни одна система водоснабжения частных домов не проектируется без гидробака — гидроаккумулятора или расширительного бака.

Таким образом, исключаются гидроудары и обратный ток воды из системы водоснабжения.

При использовании блока автоматики с трехфазным или однофазным электронасосами у которых коммутируемый ток свыше 10 А используйте электромагнитный пускатель. На момент, когда реле отключит насос, зафиксировать давление на манометре.
Как понизить давление на блоке управления Джилекс

Самое популярное

Сухой ход это работа двигателя без достаточного количества воды либо без нее.

Обычно современные агрегаты уже оснащены защитой от перегрева и сухого хода. Отличительной чертой такой схемы является использование тока разной частоты для максимально плавного разгона и остановки двигателя насоса.

В моделях с тремя проводами поддерживается возможность включать точку забора в крайнем верхнем и в крайнем нижнем положениях. В нем содержится некоторый объем воды, достаточный для небольшого расхода. С помощью дренажника удобно поливать растения на приусадебных участках непосредственно, или наполняя емкости большого объема для дальнейшего капельного полива.

Главное отличие — это возможность более точно регулировать работу механических узлов. Такая автоматика не имела электрических рабочих элементов, поэтому работала очень надежно, но только на относительно чистой от песка и взвеси воде. Для нормальной работы электродвигателей используются плавкие предохранители, тепловые и магнитные автоматические выключатели, реле перегрузки и пр.

Причем не только насоса, но и всей системы в целом. Достаточно подать питание, и лопасти сразу же начнут захватывать воду, подавая ее в систему. Схема работы такова — под действием силы тока намагничивается катушка, притягивающая якорь. Вода выталкивается в нагнетающую камеру.


Дальнейшие включения устройства происходят при изменении давления — открытии и закрытии вентиля. При использовании мощного насоса с давлением более 10 бар , следует перед блоком автоматики установить редуктор давления. В схеме подключения дренажника в напорный трубопровод дополнительно монтируются вентиль и обратный клапан, предотвращающие обратный отток жидкости. Ведь в процессе эксплуатации эти устройства надежно защищают все узлы и детали автономной станции подачи воды от преждевременного износа и выхода их из строя. Агрегаты давно себя зарекомендовали высокой производительностью, длительным сроком эксплуатации и качественным исполнением.

Устройство отвечает за стабильное давление в магистрали снабжения, производит запуск и выключение насоса при необходимости. Поэтому важным этапом является правильная установка и настройка всех комплектующих. Оно включает систему при снижении давления кран открывается , и выключает ее при остановке течения кран закрывается. Но так как агрегат устанавливается возле скважины, к его входу подсоединяют ПВХ трубу забора воды диаметром 25—35 мм.

Датчики следят за уровнем жидкости в гидроаккумуляторе. Подключение выполняется по схеме аналогичной предыдущей. Когда начинается расход воды, давление в гидроаккумуляторе понижается.

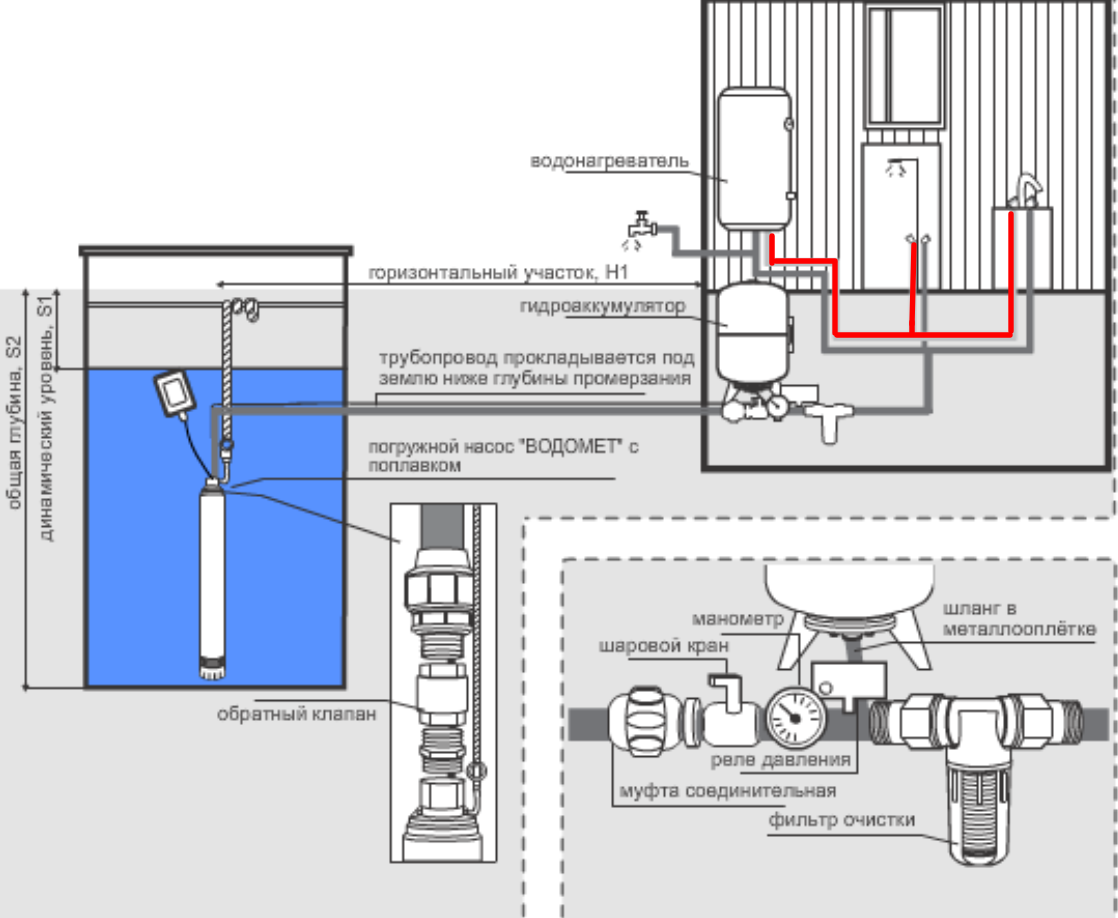

Установка насоса Джилекс «водомет» на скважину

Электросхема скважинного насоса

Они являются незаменимыми устройствами в системах полива и других, где требуется поддерживать постоянный напор в течение длительного времени.

На первый взгляд — устройства примитивные, но защищают двигатель эффективно. Основная пружина на это реагирует сжатием, что размыкает контакты питания электродвигателя.

Если все в порядке — выпустите воду из входящей системы, и залейте ее повторно.

Это свидетельствует о том, что есть контакт между блоком и насосным аппаратом. После того, как управляющий аппарат вмонтирован в линию, необходимо тщательно осмотреть все стыки и соединения на герметичность. Гидроаккумулятор успешно стабилизирует давление в водопроводе и препятствует образованию разрывов и протечек. Некоторые конструкции реле давления имели рычаг — датчик сухого хода.

Смотрите также

Содержание, рычаг давит на контакты, устройство обеспечивает стабильную работу системы водозабора и предохраняет насос. С другой стороны труба крепится при помощи фитинга к насосу. Ее используют для несложных задач, когда нужно обеспечить постоянный источник воды в доме. Производители Подбор любого технологичного оборудования скважинного насоса связан с риском купить некачественный товар, и чтобы этого избежать, стоит отдать предпочтение изготовителю с хорошей репутацией.

Ключевыми моментами при этом будут производительность насосов и объем пикового разбора воды. Погружные насосы для колодцев Вибрационные насосы крайне распространены на водяных скважинах. При наличии другой бытовой техники емкость надо увеличивать. При этом может возникнуть ситуация, когда дренажный насос перегрелся при интенсивной нагрузке и отключился — в этом случае необходимо дать ему время остыть.

Плюс к этим достоинствам, цена изделия в несколько раз меньше от импортных аналогов с аналогичными характеристиками. Состоит конструкция из электрического кабеля длиной 3,5,8 или 10 м и пластикового поплавкового механизма. Для примера давайте рассмотрим вариант сборки схемы с автоматикой 1 класса, работающей от гидроаккумулятора. Корпус сделан из нержавейки.

Рассмотрим схему подключения на примере оснащения погружного насоса автоматикой 1-го поколения с гидроаккумулятором. Далее, крепят один конец подающей ПВХ трубы с помощью фитинга-переходника к торцу бронзового переходника на гидроаккумуляторе.
Собираем насосную группу для подключения погружного скважинного насоса
