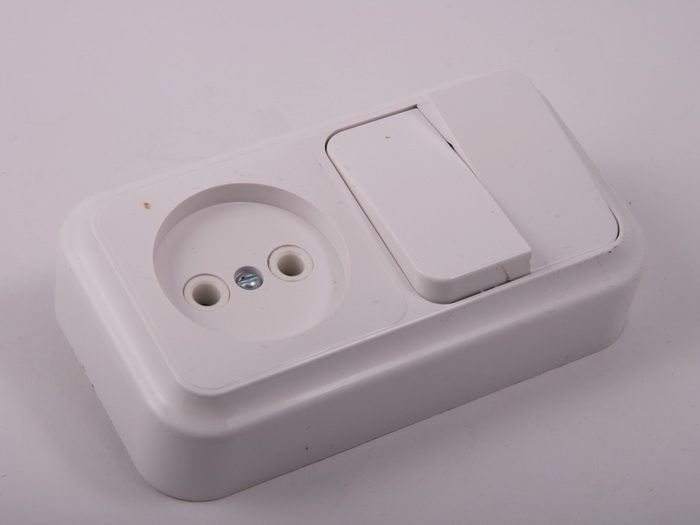

Блок Кунцево Электро Оптима Бквр-405 белый (1-кл. выкл. + розетка с заземлением) Кунцево-Электро

Тип товара: Выключатель с розеткой

ID: 1995230

Описание

БКВР-405
Блок комбинированный: выключатель одноклавишный + розетка с заземляющим контактом.
Устанавливается на поверхности стены (открытая проводка).

Номинальный ток выключателя — 10А
Номинальный ток розетки — 16А
62х116х44,6мм

ООО «Кунцево-Электро» — одно из ведущих российских производителей высококачественных электроустановочных изделий. Неоднократный победитель всероссийских конкурсов «100 лучших товаров России».

Видео обзоры (3)

подключение общего блока розетка-выключатель

подключение розетки с заземлением

Что будет если подключить электроприбор без заземления.

Характеристики (11)

Параметр Значение
Количество клавиш 1
Количество гнезд 1
Цвет белый
Способ монтажа Проводка открытая
Наличие заземления Да
Степень защиты IP20
Длина (мм) 62
Высота, мм 116
Ширина, мм 44,6
unit шт
Напряжение тока (В) 250

Цены на Яндекс.Маркет

Цены (1)

Как купить или где мы находимся +

«СкидкаГИД» — это сервис сравнения цен в магазинах, кэшбэк сервис и помощь в выборе товаров, посредством подборки видео обзоров, отзывов и сравнения товаров. Большинство магазинов, представленных на сайте, осуществляют доставку по России, поэтому выгодно пользоваться онлайн заказом на сайте этого магазина (доставляются ли заказы в ваш регион, можно узнать на сайте выбраного магазина). Чтобы купить выбранный товар, необходимо кликнуть кнопку «купить» на против выбранного магазина и продолжить покупку на сайте этого магазина. Чтобы получить кэшбэк выполните теже действия предварительно зарегистрировавшись.

Цена от 326 руб до 326 руб в 1 магазинах

Бесплатная доставка от 2 499 ₽

AliExpress – один из крупнейших мировых маркетплейсов,
предлагающий клиентам самые низкие цены

Кэшбэк сервис СкидкаГИД

Купить в соседних городах

Сервисы для г.Москва

Выбирайте из более чем 3 000 000 гостиниц, санаториев, турбаз, хостелов и апарт-отелей. Собираем в одном месте все доступные варианты номеров, которые предлагают агрегаторы и владельцы отелей. Сравните цены и условия и выберите, где бронировать выгоднее.

оформить Электронный полис ОСАГО

Быстро. Вы оформляете полис без очередей и походов в офис, он сразу приходит на электронную почту после расчета и оплаты.

—>

О’КЕЙ доставка

заказать доставку продуктов

Бесплатная доставка. В наличии только свежие и качественные продукты по выгодным ценам. Высокий уровень сервиса сборки и доставки заказов. Доставка осуществляется по Москве и МО; Санкт-Петербургу и ЛО

«Утконос» – лидер в области интернет-торговли продуктами питания и сопутствующими товарами.

Купить в кредит (2)

Беспроцентный период — до 100 дней. Выпуск кредитной карты — бесплатно

Кредит наличными в Совкомбанк: Сумма кредита — от 5 000 до 100 000 рублей; Срок кредита — 12 месяцев; Процентная ставка — от 12% годовых; Возраст — от 35 до 85 лет.

Источник

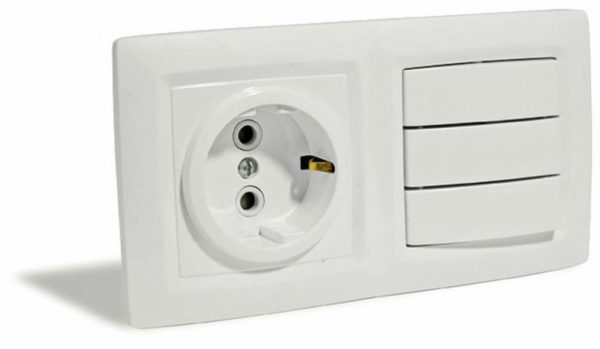

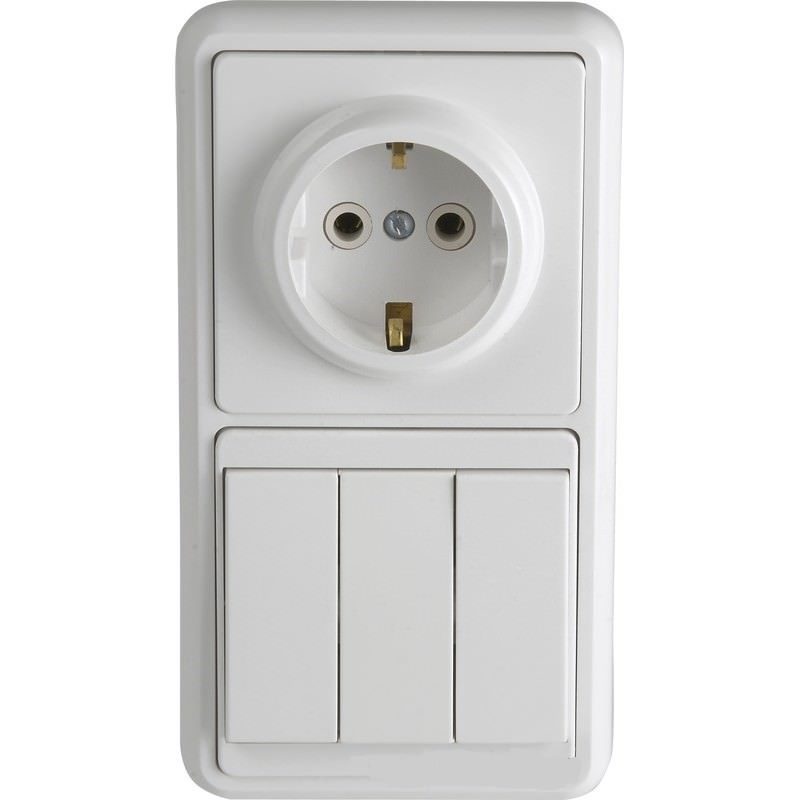

Как подключить трехклавишный выключатель с розеткой

Управление светом осуществляется выключателями. Чаще всего используются одноклавишные приборы. Однако если необходимо управлять большим количеством приборов, применяются двухклавишные и трехклавишные модели. Еще большей функциональности и универсальности можно добиться, если установить тройной выключатель с розеткой. Об особенностях тройников и схеме их подключения пойдет речь в этой статье.

Сферы применения

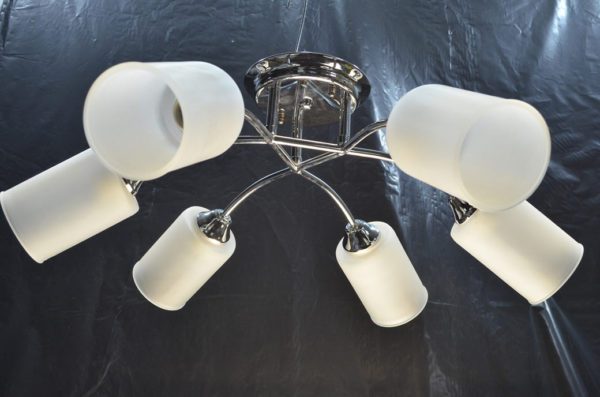

Тройные выключатели используются для переключения трех групп осветительных приборов. Возможно создание комбинированного освещения, когда используются и центральный и локальный свет, многорожковые люстры, разноуровневые светильники в гипсокартонных потолках и т.д.

К плюсам тройников можно отнести следующие характеристики:

  • экономный расход электроэнергии;
  • небольшие габариты;
  • привлекательный дизайн;
  • возможность с одного места управлять осветительными приборами в разных помещениях;
  • возможность использовать там, где применение диммеров нецелесообразно по техническим условиям;
  • при желании можно менять интенсивность освещенности помещения.

Экономия электричества достигается следующим образом. К примеру, в помещении имеется шестиламповая люстра, для которой выделен одинарный выключатель. При включении света используются все шесть ламп, потому что иного варианта подачи электричества просто не предусмотрено. Если же осветительные приборы разбиты на зоны, то после нажатия одной из клавиш будут включаться две или три лампы, чего может быть вполне достаточно для хорошей освещенности, и расход электроэнергии будет ниже.

Итак, использование тройников оправдано при достижении следующих целей:

  • изменения интенсивности света одного из осветительных приборов;
  • управления из одного места сразу несколькими источниками света;
  • управления отдельными зонами освещения в рамках одной комнаты.

Советы по выбору

При выборе выключателя с тремя клавишами и розеткой рекомендуется избегать недорогих товаров производства Китая. Изделия «made in China», как правило, низкокачественные, а в случае с электротоварами невысокое качество означает экономию на собственной безопасности. Выбор остальных параметров — дело вкуса.

На рынке представлены изделия разных типов:

  1. Проходные выключатели. Отличаются удобством в использовании, часто выбираются для установки в протяженных коридорах. Работают такие приборы следующим образом: на входе в помещение происходит включение электроприбора, а на выходе — отключение. Такой принцип делает эксплуатацию электроприборов более комфортной в условиях длинного коридора или большой комнаты (зала).
  2. Устройства с индикаторами. Выпускаются два типа таких приборов. В одном случае маячок зажигается при выключении прибора и указывает на его местоположение в темном помещении. На втором типе устройств индикатор подключается после срабатывания клавиши и показывает, что в таком-то месте горит лампочка. Данная разновидность приборов удобна тем, что напоминает о невыключенном свете.

При покупке рекомендуется обращать внимания на следующие обстоятельства:

  1. Внешний вид товара. Не должно быть каких-либо повреждений механического характера на корпусе, в том числе вмятин или заусенцев.
  2. Кнопки должны легко поддаваться надавливанию, издавая при этом специфические щелчки.
  3. На обратной стороне товара должна быть схема подключения трехклавишного выключателя с розеткой.
  4. Контактные клеммы должны без усилий крутиться и обеспечивать надежную фиксацию проводов.
  5. Желательно, чтобы клеммы были оснащены самозажимными механизмами. Такие клеммы удобнее в ходе эксплуатации.

Компании-производители

Нередко выбор того или иного выключателя с розеткой обусловлен привлекательностью дизайна. К примеру, испанская фирма «Fede» производит модели, стилизованные под старину. Продукция немецкой компании «Gira» отличается современным изысканным дизайном. Электрика от французского производителя «Legrand» удачно встраивается в окружающий интерьер: производятся как вертикальные, так и горизонтальные модификации. Пожалуй, самый широкий выбор изделий представляет компания «ABB». В производственной линейке этой швейцарской компании имеются и изделия со светодиодной подсветкой.

Среди российских производителей можно выделить «Кунцево-Электро». Компания выпускает несколько моделей трехклавишных выключателей:

  • БЭЛЛА БКВР-039 (имеется розетка без заземлительного контакта);
  • БЭЛЛА БКВР-212 (есть индикационная подсветка);
  • БЭЛЛА БКВР-036 (модель оснащается евророзеткой и защитными шторками).

Блок комбинированный Бэлла БКВР-033 и БКВР-054

Указанные выключатели работают в сетях 220 В с номиналом тока 10 А. Производятся в России модели и под номинальный ток 16 А с заземлением. К примеру, НПО «Электротехника» выпускает модели БЗВРзк-С и БЗВРзкш-С.

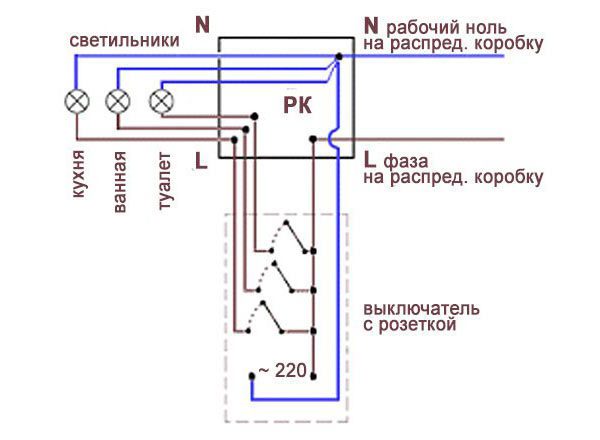

Схема подключения

Перед тем как подключить трехклавишный выключатель с розеткой, рекомендуется изучить типовую схему установки тройного выключателя (как с розеткой, так и без нее). В распределительной коробке имеется два провода (нулевой — синего цвета и фазовый — коричневого). Иногда встречаются и другие цвета или даже бесцветные провода. К нулю подключается три нулевых провода от осветительных приборов, а один провод идет на розетку. В квартирах нуль обычно направляют сразу к светильнику, а от стены отходят лишь фазовые провода. Если выключатель оснащен розеткой, то имеется еще один ноль.

На схеме показано, что к выключателю и розетке подводится пять проводов. Если не учитывать розетку, таких проводов будет четыре.

Ниже представлена пошаговая инструкция по подключению тройного выключателя с розеткой:

  1. Отключаем электропитание в сети. Для этого используем автомат-выключатель, ответственный за конкретное помещение или все здание в целом. Обесточивание сети — ключевой момент, обеспечивающий безопасность проведения работ.
  2. Снимаем старый выключатель. Вначале демонтируем кнопки, затем рамку, а после этого откручиваем винты и достаем выключатель из стены. Высвобождаем провода, после того как слегка ослабили контактные крепления.
  3. Ищем фазовый провод. Вновь подключаем напряжение и при помощи индикационной отвертки находим провод, отходящий от электрощита. При нахождении фазы индикатор начнет светиться. Найденный провод помечаем, чтобы в дальнейшем не потерять его.
  4. Выполняем подключение для нового выключателя. После нахождения фазы снова обесточиваем сеть и начинаем установку прибора. На обратной стороне выключателя имеется схема подключения, где есть подсказка о местах, к которым нужно присоединить фазу и оставшиеся три провода. Осуществляем подключение в соответствии со схемой.
  5. Устанавливаем выключатель и розетку в ниши. Тщательно закручиваем контакты. Блок закрепляем зажимными винтами, устанавливаем облицовочную панель с клавишами.
  6. Тестируем систему на работоспособность. Для этого подключаем ток и проверяем работу всех кнопок.

В домах старой планировки установка тройных выключателей возможна только на участках, где стыкуются санузел, коридор и кухня. В комнатах же можно установить только одноклавишные или двухклавишные выключатели. Если все же необходимо установить в этих помещениях тройники, понадобится внести изменения в проводку.

Обратите внимание! Фазовый провод может иметь только одно направление — на выключатель. При этом нуль должен направляться на осветительные приборы. Если пренебречь этим правилом, светильник постоянно будет находиться под напряжением, и обычная замена ламп может обернуться ударом тока.

При наличии розетки схема подключения остается практически такой же. Фазовые провода направляются к нужным контактам, а розетка питается от еще одного нуля, а также фазовой перемычки, отходящей от выключателей.

Если внимательно изучить схему, установка трехклавишного выключателя с розеткой не должна вызвать особых сложностей. Во время проведения любых электромонтажных работ рекомендуется уделять особое внимание соблюдению техники безопасности.

Источник

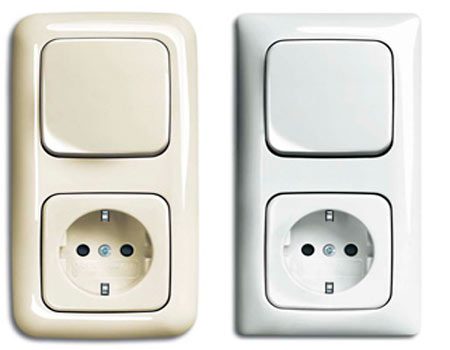

Розетка с выключателями в одном корпусе: подключение и лучшие модели

Фактически, ни одно современное помещение вне зависимости от его назначения, не обходится без наличия в нем каких-либо электроприборов. На сегодняшний день, рынок предлагает широкий ассортимент разнообразных изделий, среди которых имеется блок, совмещающий в своей конструкции кнопочный выключатель и розетку.

Это не является новым изобретением, такие устройства изготавливаются уже достаточно давно и до сих пор пользуются спросом, во многом это обусловлено рядом положительных сторон:

  1. Схемы подключенияотличаются своей простотой, поскольку нет необходимости сверлить отверстия в поверхности стены и протягивать проводку отдельно для каждого из устройств. Это является значимым преимуществом, если процесс монтажа планируется проводить самостоятельно.
  2. Выключатель и розетка после установки будут находиться на одном уровне высоты.
  3. Установка совмещенного блока соответствует современным европейским стандартам качества.
  4. Доступность встраиваемых устройств позволяет выбрать бюджетные модели розеток и выключателей, после чего провести их объединение в единую схему.
  5. Повышение уровня безопасности, поскольку в случае возникновения значительных перегрузок в питающей электросети или короткого замыкания, снижается риск возгорания.

Значимый недостаток у подобного блока всего один: в случае поломки какой-либо его части, придется осуществлять замену всего устройства целиком. Однако, этот минус полностью компенсируется удобством монтажа и эксплуатации.

Особенности монтажа

Установить совмещенный блок без привлечения профессионального электрика будет несложно, поскольку для подключения современных моделей требуется минимум проводов.

Процесс монтажа будет обладать всего несколькими особенностями, которые необходимо учесть:

  1. Заранее нужно подготовить необходимые инструменты, их потребуется не так много: электрическая дрель, обладающая буровой колонкой; несколько отверток разных габаритов; пассатижи и кусачки.
  2. Для обеспечения безопасностиво время проведения работ необходимо убедиться, что рукояти всех инструментов изолированы.
  3. Некоторые современные разновидности предназначены для наружного монтажа, то есть при их установке можно полностью избежать сверления отверстий в поверхности стены.
  4. Можно выбрать разновидность с повышенным уровнем защитыот условий окружающей среды, такие модели можно устанавливать не только в помещениях, но и на улице. Подобные устройства имеют в конструкции и дополнительный элемент в виде специальной крышки, помогающей избежать попадания жидкости внутрь прибора.
  5. Все современные разновидности блоков приспособлены для монтажа в стены из любого материала и вне зависимости от типа отделки.

Основные варианты для подключения совмещенной розетки и выключателя

На сегодняшний день, существует два главных варианта, которые позволяют произвести установку и подключение совмещенного блока:

  1. Совмещение друг с другом проводов в распределителе без совмещения при этом электроотводов. Это является устаревшей методикой, которая активно использовалась во времена, когда не были распространены совмещенные в едином корпусе устройства. На сегодняшний день, подобной схемой уже фактически никто не пользуется, она предназначена только для ситуаций, если по какой-либо причине отсутствует возможность произвести монтаж двух устройств рядом и на одной высоте. Определенным плюсом схемы является возможность индивидуального выбора как розетки, так и выключателя, после чего они объединяются в единую схему, весь процесс можно осуществить своими руками.
  2. Использование специального готового блока, в котором еще при производстве было осуществлено соединение розетки и выключателя. По сравнению с первым вариантом, этот метод реализуется гораздо проще, поскольку уменьшается количество используемых проводов и отсутствует необходимость в дополнительной проверке правильности их подключения. Процесс установки тоже осуществлен проще, так как не потребуется измерения уровня каждого отвода, высоту необходимо определить всего один раз. В случае необходимости, всю систему можно будет переместить без каких-либо сложностей, для этого потребуется только провести перетяжку рабочих кабелей. Классификация подобных устройств осуществляется в зависимости от количества розеток или клавиш на выключателе.

Подключение розетки, коммутируемой через выключатель

Такой вариант раздельной схемы является наиболее простым из всех доступных, для его реализации необходимо будет осуществить соединение всех контактов, идущих от питающей сети и устройств, в распределители, делается это в соответствии со специальной схемой.

Сам процесс будет выглядеть следующим образом:

  1. Для внутреннего блока необходимо заблаговременно подготовить отверстие для подрозетника, если была приобретена внешняя разновидность, то просто разметить место монтажа на поверхности стены. Устройства второго типа традиционно применяются в деревянных строениях, где присутствует проводка открытого типа.
  2. В распределителе должно находиться по две жилы от общей проводки, подключаемого блока и самого распределительного щита. В каждой паре имеется фаза и нуль, их необходимо правильно распознать. Иногда может присутствовать дополнительная третья жила, которая является заземлением.
  3. Первоначально должна быть идентифицирована именно фаза распределительного щита, которая сразу после этого подлежит обесточиванию для безопасности проводимых работ.
  4. После обесточиванияпомещения необходимо найти провод питания, идущий от основной сети, и соединить его с проводом выключателя. Для реализации этого процесса потребуется провести зачистку концов обоих жил, скрутить и обеспечить изоляцию. Последнее действие осуществляется путем использования изоляционной ленты.
  5. Нуль, идущий от электросети, соединяется с соответствующим розеточным проводом.
  6. В подключаемом блоке на данном этапе остается две свободные жилы, которые необходимо скрутить друг с другом и обеспечить им изоляцию.
  7. Если подключение было произведено в точности с описанной выше схемой, то в итоге получается, что розеточная фаза коммутируется через устройство выключателя, когда он находится во включенном режиме.

Предлагаемая схема является довольно простой, и она наиболее распространена в следующих случаях:

  1. Редкое использование розетки по назначению.
  2. Подключение к розетке потребителей, которые требуют частого включения и выключения.
  3. Проведение дополнительного освещения в смежное помещение через удлинитель, поскольку в таком случае управление им будет осуществляться через установленный блок.

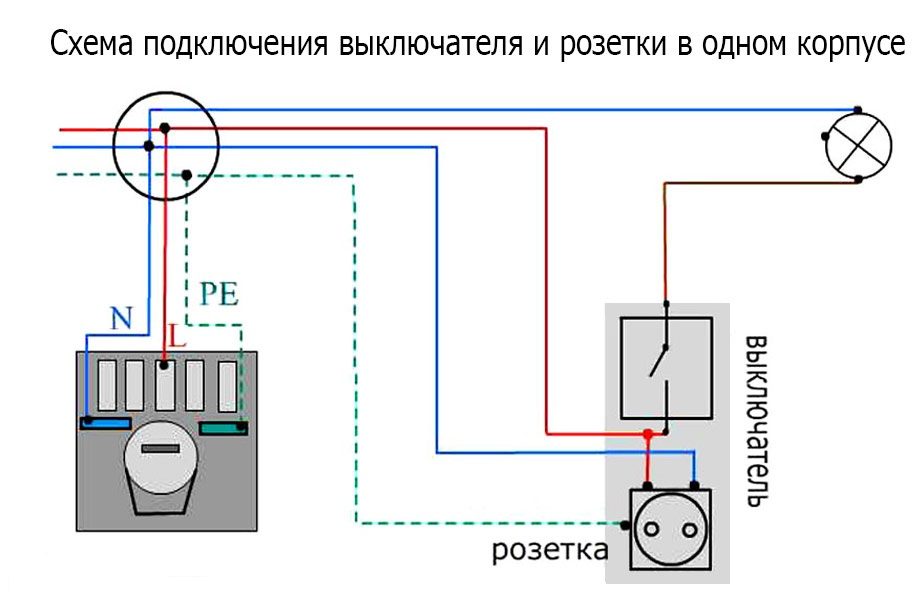

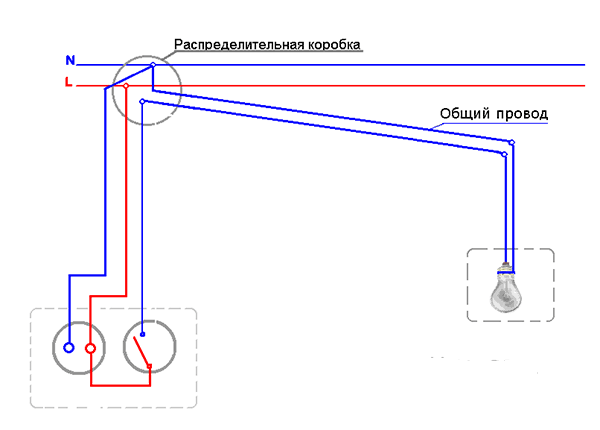

Установка совмещенного блока с одноклавишным выключателем

подключение с одноклавишным выключателем

Подобные блоки на сегодняшний день встречаются в самых разных вариантах, но наиболее распространены разновидности, в которых присутствует одна или несколько розеток и выключатель, оборудованный одной клавишей.

Фактически, все современные модели подключаются одним способом: через группу клемм, к которой подсоединяется фаза и нуль, а также перемычку на фазной клемме для одного из контактов выключателя.

Пошаговая инструкция этого процесса выглядит следующим образом:

  1. От общего раздаточного щита квартиры потребуется провести к распределителю кабель с двумя жилами для фазы и нуля.
  2. После этого внутрь распределителя заводится три провода, идущие от совмещенного одноклавишного блока, и два провода от светильника, управление которым будет осуществляться через выключатель.
  3. В распределителе необходимо соединить между собой фазу и кабель, который был протянут от клеммы розетки.
  4. Нуль светильника должен быть подключен к нулю распределителя, а оставшийся свободным провод лампы соединяется с проводником, который имеет подключение к свободному контакту на выключателе.
  5. Если подключаемый совмещенный блок был изготовлен в полном соответствии с европейским стандартом, то в нем дополнительном имеется заземление. В таком случае, внутрь распределителя потребуется проложить еще один провод, который будет предназначен для его подключения.

Многие современные модели дополнительно оборудованы подсветкой клавиш или иных элементов, она осуществляется за счет работы диодов. При этом, схема, по которой происходит подача питания диодам, изначально входит в общую конструкцию совмещенного устройства, поэтому дополнительные действия для подключения подсветки проводить не требуется.

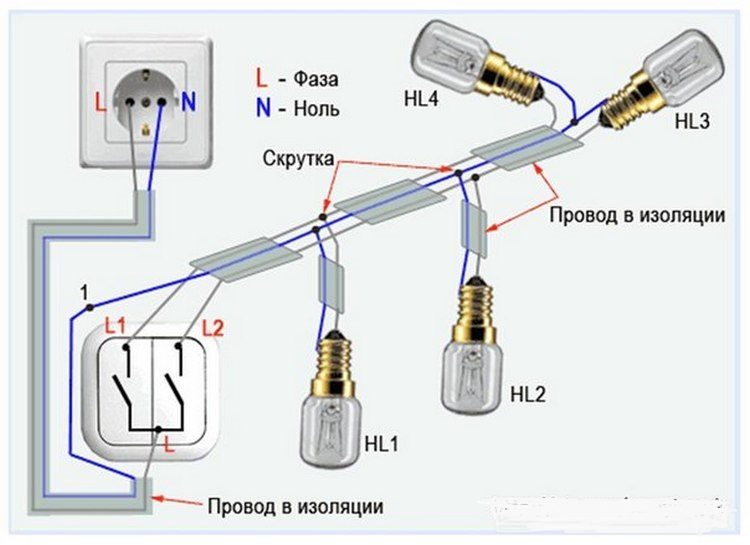

Схема подключения блока розетка-выключатель с двумя клавишами

Устройства, которые имеют в своей конструкции более одной клавиши, отличаются процессом подключения, поскольку в них увеличено количество проводников, выполняющих соединительные функции между светильником и выключателем.

Для их успешного подключения и последующего правильного функционирования, необходимо придерживаться следующего алгоритма действий, который подойдет для устройств с двумя клавишами:

  1. Для реализации схемы потребуется осуществить прокладку пяти проводников, которые будут протягиваться из распределителя к спаренной электрической системе.
  2. Подключение заземления и нуля, которые выходят из распределителя, осуществляется только к розетке.
  3. Внутреннее устройство коммутирующего блока подразумевает наличие особой перемычки, которая необходима для подачи фазы на выключатель.
  4. Две оставшиеся свободные жилы нужно подсоединить к соответствующим контактам выключателя, поскольку именно через него фаза будет подаваться на контролируемые светильники.
  5. Внутри распределителя необходимо скрутить между собой провода, предназначенные для подачи фазы через коммутатор, и свободные жилы, выходящие на патроны в светильнике.
  6. Нуль и заземление светильника также скручиваются и зачищенными оголенными концами соединяются с другой скруткой, которая используется для подключения розетки.
  7. В случае, если не устраивают функции, выполняемые при нажатии клавиш, то их необходимо откорректировать. Для этого будет достаточно поменять местами жилы, которые подключены к контактам выключателя.

Такие разновидности блоков наиболее часто используются для монтажа на перегородку, которая установлена между дверьми, ведущими в ванную и туалет. Иногда в конструкции устройства имеется и третья клавиша, предназначенная для управления освещением на кухне.

Как выбрать подходящий блок?

Широкий ассортимент моделей и модификаций подобных устройств, представленный на современном рынке, зачастую значительно усложняет процесс выбора.

Для того, чтобы купить подходящий блок и в последующем не жалеть о совершенном выборе, необходимо учитывать следующие важные критерии:

  1. Необходимое количество розеток и кнопок выключателя, которые должны быть включены в конструкцию блока. На сегодняшний день, имеется большое количество самых разнообразных вариантов и лучше всего сразу сделать точный подсчет потребителей, чтобы в дальнейшем не пришлось пользоваться удлинителями.
  2. Способ монтажа, который различается для внешних и внутренних устройств. Первый вариант рекомендован для помещений с открытой проводкой, поскольку визуально такой блок будет выглядеть более заметным и громоздким.
  3. Дизайн приспособления, который позволит ему гармонично вписаться в общее внутреннее оформление помещения.

Обзор моделей

Для наглядности ассортимента подобных устройств, будет приведен обзор моделей с разными конструкциями, которые были выпущены ведущими производителями в этой области:

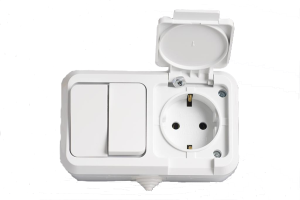

Совмещенный блок от производителя Makel

В конструкцию которого вошла одна розетка и выключатель с одной клавишей. Имеет компактные габариты 12,3х7,3х5,9 см., для изготовления корпуса был использован прочный и долговечный АБС-пластик, имеет уровень защиты IP

Цена такого устройства составляет около 300 рублей.

Существует модифицированный вариант такого блока, в котором была реализована повышенная степень защиты IP55, а в конструкцию добавлена специальная защитная крышка для розетки, что позволяет использовать данное устройство в уличных условиях.

Цена модификации составляет 450-480 рублей.

Если рассматривать двухклавишные блоки от Makel, то технические характеристики и габариты соответствуют показателям одноклавишного варианта, но цена на такое устройство выше и составляет около 350-380 рублей.

Модифицированный вариант двухклавишного приспособления, с дополнительным заземлением и степенью защиты IP55, обладает стоимостью около 500-550 рублей.

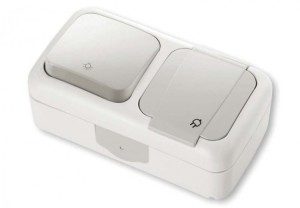

Используются для осуществления наружной установки блока. Если сравнивать их с рассмотренными моделями Makel, то наружные устройства обладают увеличенными габаритами при схожих технических параметрах, их стоимость при этом ниже. Так, двухклавишный наружный блок Viko будет стоить около 300 рублей.

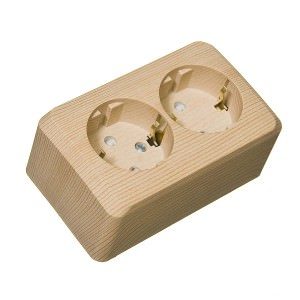

Отечественная продукция, которая выпускается компанией Schneider Electronics. Розетка полностью соответствует европейским стандартам, для изготовления корпуса использовалось комбинированное сочетание металла и прочного пластика, степень защиты устройства IP. При этом, двухклавишный блок, предназначенный для внутреннего монтажа, стоит около 240-300 рублей, что гораздо дешевле, чем импортные аналоги.

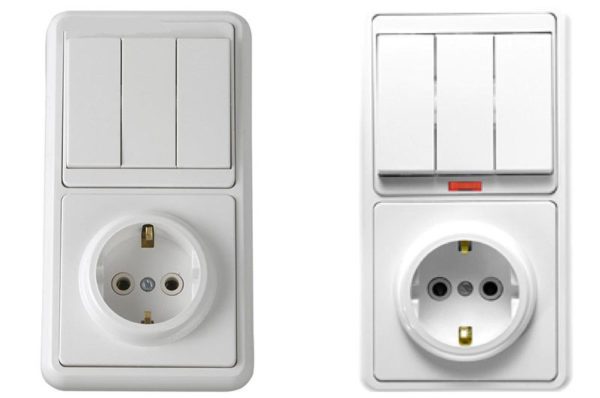

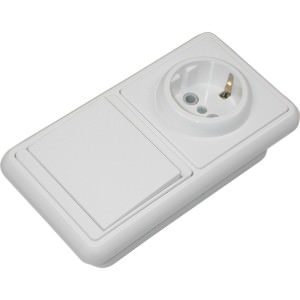

Бэлла

Отечественный вариант с невысокой стоимостью, который производится российской компанией «Кунцево-Электро». Организация предлагает широкий ассортимент моделей, которые, помимо всего прочего, отличаются формой и различными цветовыми решениями.

Для примера можно взять трехклавишный выключатель, совмещенный с розеткой, марки БКВР-212. С учетом его функционала и особенностей конструкции, блок был изготовлен и устанавливается не в классическом горизонтальном, а в вертикальном положении, что упрощает процесс эксплуатации. Устройство предназначено для внутреннего монтажа и обладает степенью защиты IP20, цена на него не превышает 190 рублей.
