Можно так:
Внутри корпуса стоят светодиод и фототранзистор (ну или -диод).
По ножкам: та чась, которая излучает — это две ноги, направленные в сторону вторички (разъема выхода напряжений); соответственно, приемная часть смотрит в сторону первички.

Чтобы проверить — выпаиваем.
Берем 2 тестера, оба ставим в режим измерения сопротивления. Первый тестер подключаем на выход оптопары. Вторым тестером звоним по входу. При исправной оптопаре, если светодиод внутри начинает светиться, первый тестер показывает уменьшение сопротивления.

Еще: большое полосатое сопротивление рядом с микрухой — оно для запуска этой самой микросхемы. Его желательно выпаять, когда прозваниваешь.

И правильное замечание: импульсные блоки питания можно включать только под нагрузкой — так что обязательно припаивать лампочку на выход для проверки.

Компания Компэл совместно с STMicroelectronics приглашает на вебинар о новых возможностях беспроводных МК STM32WL с радиоканалом беспрецедентной дальности. На вебинаре вы ознакомитесь с первой микросхемой STM32, которая имеет на борту радио для диапазона до 1 ГГц с максимальной разрешенной выходной мощностью. Мы расскажем о внутреннем устройстве чипа, ключевых преимуществах нового решения, как устроена система многоуровневой защиты данных, одновременном обновлении множества устройств в сети по воздуху, архитектуре STM32WL, новой периферии и режимах энергосбережения. В практической части мы покажем, как инициировать быстрый старт вашего проекта, и максимально просто запустить STM32WL в работу.

Вымогатель припоя

Карма: 3
Рейтинг сообщений: 48
Зарегистрирован: Пн авг 31, 2009 22:10:50
Сообщений: 506
Откуда: СК
Рейтинг сообщения: 0

Во вложении схема импульсного БП на Viper22, то же от DVD-проигрывателя.

U502 по этой схеме — оптопара.

Вложения:
Комментарий к файлу: Похожая схема на Viper22
Viper22-1.JPG [85.28 KiB]
Скачиваний: 4248
Вернуться наверх

Традиционно производители дискретных силовых полупроводниковых приборов добиваются улучшения ключевых характеристик за счет усовершенствования кристалла. Однако специалисты компании Infineon добились впечатляющих результатов, сориентировав кристалл в корпусе истоком вниз. Такая ориентация кристалла применена, например, в серии MOSFET OptiMOS.

Потрогал лапой паяльник

Зарегистрирован: Ср окт 31, 2007 17:57:21
Сообщений: 319
Откуда: Украина Запорожье
Рейтинг сообщения: 0

Друг Кота

Карма: 8
Рейтинг сообщений: 28
Зарегистрирован: Вс мар 22, 2009 17:31:41
Сообщений: 4079
Рейтинг сообщения: 0

А он случайно не от перенапряжения сгорел?

Как он себя ведёт при включении? Выдаёт очень низкое напряжение или нет? При включении на выходе есть ли импульс напряжения? Трещит?

_________________
Раз reset, два reset — полyчи на диске bad !
Тpанзистоp p-n-p. Plug-n-Play ?
У кого что сбоит, тот о том и говорит.

Мудрый кот

Карма: 13
Рейтинг сообщений: 48
Зарегистрирован: Ср фев 25, 2009 12:23:45
Сообщений: 1863
Рейтинг сообщения: 0
Медали: 1

Друг Кота

Карма: 27
Рейтинг сообщений: 1284
Зарегистрирован: Ср фев 11, 2009 20:35:58
Сообщений: 7854
Рейтинг сообщения: 0

Родился

Зарегистрирован: Ср июн 18, 2008 22:22:11
Сообщений: 13
Откуда: UA
Рейтинг сообщения: 0

Друг Кота

Карма: 134
Рейтинг сообщений: 2059
Зарегистрирован: Сб дек 06, 2008 17:46:49
Сообщений: 9592
Откуда: город Таганрог
Рейтинг сообщения: 0

Открыл глаза

Зарегистрирован: Пн май 24, 2010 17:32:54
Сообщений: 58
Откуда: г Москва
Рейтинг сообщения: 0

Скорее всего это возбуждение в цепи обратной связи. У обратноходовых преобразователей без нагрузки нагрузки достаточно плохая стабильность выходного напряжения.
Если под «без нагрузки» имеется в виду ситуация, когда блок питания не подключен к устройству, то это нормально.

Открыл глаза

Зарегистрирован: Пн май 24, 2010 17:32:54
Сообщений: 58
Откуда: г Москва
Рейтинг сообщения: 0

Вложения:
Бп.JPG [176.18 KiB]
Скачиваний: 1850
Вернуться наверх

Друг Кота

Карма: 8
Рейтинг сообщений: 52
Зарегистрирован: Вс фев 08, 2009 16:13:38
Сообщений: 5728
Откуда: п.Красногорский
Рейтинг сообщения: 0

_________________
Творчество оно для того и нужно чтобы творить!

Страница 1 из 3 [ Сообщений: 43 ] На страницу 1 , 2 , 3 След.

Кто сейчас на форуме

Сейчас этот форум просматривают: Dick, Troechnik и гости: 48

Источник

Решено Опознать шим DVD LG DVX580

Как определить компонет Маркировка компонентов Логотип производителя Корпуса электронных компонентов Справочники Обмен ссылками Ссылки дня

Как определить электронный компонент?

В первую очередь по его маркировке. Для начинающих, отметим, что во многих случаях для успешного опознования компонента необходимо определить:

  • Маркировку
  • Тип корпуса
  • Логотип производителя
  • Используемый узел
  • Схему включения

При невозможности самостоятельного определения, создавайте свою отдельную тему с качественнымм фотографиями и подробными описаниями. В разделах форума уже содержаться рекомендации, справочники, даташиты производителей — DataSheet.

  • Какая маркировка электронных компонентов ?

    Marking (маркировка) — это обозначение на корпусе электронного компонента (радиодетали).

    Она может быть полной, укороченной, SMD-кодом, цветовой, и тд. И если с резисторами и конденсаторами обычно проблем нет, то с микросхемами и транзисторами часто возникают вопросы с распознованием.

    Всю информацию по маркировке производители указывают в даташитах (DataSheet), которые размещены на их сайтах. На форуме накоплен большой опыт в распознавании импортных радиодеталей использующихся в современной аппаратуре. Некоторая документация закачана разделы — микросхемы, транзисторы, диоды и стабилитроны.

    Какие логотипы у производителей электронных компонентов?

    Logo (логотип) — символика производителя на корпусе компонента.
    Как правило, это небольшие рисунки или символы, если позволяет место для размещения.
    Распознав производителя уже намного понятнее в каком направлении копать дальше.

    Большой список фото и других данных по компаниям производителей размещены в теме логотипы производителей электронных компонентов

    Какие типы корпусов электронных компонентов?

    Package (корпус) — вид корпуса электронного элемента.
    На сайте сущеструет каталог с чертежами часто встречающихся типов корпусов (размеры, спецификация, чертеж)

    • Корпуса электронных компонентов
    • SOP-8 150-mil
    • SOP-8 208-mil
    • SOT23-6
    • SOT89-5

    В современной электронике наиболее часто используются компоненты в SMD корпусах. Ниже только мизерная часть того, что можно встретить в аппаратуре:

    Корпус Краткое описание
    DIP (Dual In Package) – корпус с двухрядным расположением контактов для монтажа в отверстия
    SOT-89 Пластиковый корпус для поверхностного монтажа
    SOT-23 Миниатюрный пластиковый корпус для поверхностного монтажа
    SOP (SOIC, SO, TSSOP) — миниатюрные корпуса для поверхностного монтажа
    TO-220 Корпус для монтажа (пайки) в отверстия
    TSOP (Thin Small Outline Package) – тонкий корпус с уменьшенным расстоянием между выводами
    BGA (Ball Grid Array) — корпус для монтажа выводов на шарики из припоя

    Где скачать справочник ?

    Большинство справочных данных — распиновка, характеристики и параметры расположены в темах и файловом разделе. Некоторые ссылки:

    Источник

    Ремонт импульсного блока питания DVD Philips.

    Всем здравствуйте! Сегодня у нас на ремонте блок питания dvd Philips модель к сожалению забыл записать. Но есть модель блока питания который мы будем ремонтировать. Со слов владельца «смотрели вечером кино, что-то щёлкнуло и dvd-шник выключился»

    По традиции фото внутряночки.

    И вот наш «погорелец». Блок питания 40-pl0177-pwa1g который мы будем ремонтировать.

    Как видим у шим сорвало крышу. Но слава Богу клиент оказался не «рукастым», сам не полез чем частично облегчил ремонт. И после не долгого кувыркания в руках выскочил остаток корпуса нашей «потерпевшей» . Шим здесь установлена TNY177PN достаточно распространённая. Эта шим со встроенным силовым ключом (полевиком) , выходного транзистора в данном блоке нет.

    Как видим схема мягко говоря не сложная. В блоке первичка собрана практически по предоставленной схеме, а вторичка на два напряжения. Но со вторичкой у нас в итоге оказалось всё хорошо.

    Как правило причиной срыва крышки на микросхеме серии TNY17x, 26x, 27x, 36x становятся неисправные входные электролитические конденсаторы. Я думаю из-за плохой фильтрации и падения питающего напряжения шим пытается как-бы поднять выходное напряжение , перегревается и сгорает силовой транзистор установленный в этой шим. Если у вас есть другие версии рад буду прочитать их в комментариях!

    Первым делом проверил предохранитель- оборван, диодный мост — все диоды звонятся нормально. А теперь самое интересное. Входные электролитические конденсаторы.

    Смотрим esr примерно таблице.

    А вот второй — совсем плох. Из заявленных 15Мкф всего :

    Источник

    Схемы .

    Утилиты и справочники.

    cables.zip — Разводка кабелей — Справочник в формате .chm. Автор данного файла — Кучерявенко Павел Андреевич. Большинство исходных документов были взяты с сайта pinouts.ru — краткие описания и распиновки более 1000 коннекторов, кабелей, адаптеров. Описания шин, слотов, интерфейсов. Не только компьютерная техника, но и сотовые телефоны, GPS-приемники, аудио, фото и видео аппаратура, игровые приставки и др. техника.

    Конденсатор 1.0 — Программа предназначена для определения ёмкости конденсатора по цветовой маркировке (12 типов конденсаторов).

    Transistors.rar — База данных по транзисторам в формате Access.

    Блоки питания.

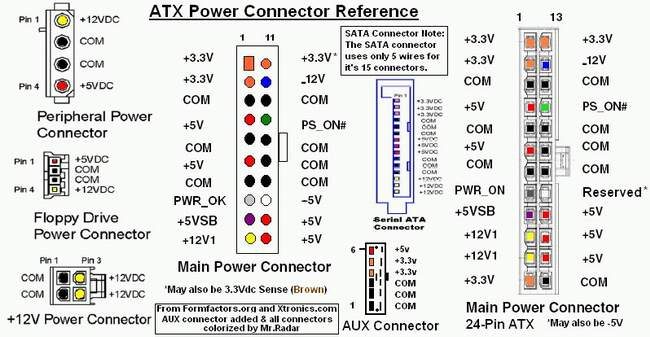

    Разводка для разъемов блока питания стандарта ATX (ATX12V) с номиналами и цветовой маркировкой проводов:

    Таблица контактов 24-контактного разъема блока питания стандарта ATX (ATX12V) с номиналами и цветовой маркировкой проводов

    Конт Обозн Цвет Описание
    1 3.3V Оранжевый +3.3 VDC
    2 3.3V Оранжевый +3.3 VDC
    3 COM Черный Земля
    4 5V Красный +5 VDC
    5 COM Черный Земля
    6 5V Красный +5 VDC
    7 COM Черный Земля
    8 PWR_OK Серый Power Ok — Все напряжения в пределах нормы. Это сигнал формируется при включении БП и используется для сброса системной платы.
    9 5VSB Фиолетовый +5 VDC Дежурное напряжение
    10 12V Желтый +12 VDC
    11 12V Желтый +12 VDC
    12 3.3V Оранжевый +3.3 VDC
    13 3.3V Оранжевый +3.3 VDC
    14 -12V Синий -12 VDC
    15 COM Черный Земля
    16 /PS_ON Зеленый Power Supply On. Для включения блока питания нужно закоротить этот контакт на землю ( с проводом черного цвета).
    17 COM Черный Земля
    18 COM Черный Земля
    19 COM Черный Земля
    20 -5V Белый -5 VDC (это напряжение используется очень редко, в основном, для питания старых плат расширения.)
    21 +5V Красный +5 VDC
    22 +5V Красный +5 VDC
    23 +5V Красный +5 VDC
    24 COM Черный Земля

    typical-450.gif — типовая схема блока питания на 450W с реализацией active power factor correction (PFC) современных компьютеров.

    ATX 300w .png — типовая схема блока питания на 300W с пометками о функциональном назначении отдельных частей схемы.

    ATX-450P-DNSS.zip — Схема блока питания API3PCD2-Y01 450w производства ACBEL ELECTRONIC (DONGGUAN) CO. LTD.

    AcBel_400w.zip — Схема блока питания API4PC01-000 400w производства Acbel Politech Ink.

    Alim ATX 250W (.png) — Схема блока питания Alim ATX 250Watt SMEV J.M. 2002.

    atx-300p4-pfc.png — Схема блока питания ATX-300P4-PFC ( ATX-310T 2.03 ).

    ATX-P6.gif — Схема блока питания ATX-P6.

    ATXPower.rar — Схемы блоков питания ATX 250 SG6105, IW-P300A2, и 2 схемы неизвестного происхождения.

    GPS-350EB-101A.pdf — Схема БП CHIEFTEC TECHNOLOGY 350W GPS-350EB-101A.

    GPS-350FB-101A.pdf — Схема БП CHIEFTEC TECHNOLOGY 350W GPS-350FB-101A.

    ctg-350-500.png — Chieftec CTG-350-80P, CTG-400-80P, CTG-450-80P и CTG-500-80P

    ctg-350-500.pdf — Chieftec CTG-350-80P, CTG-400-80P, CTG-450-80P и CTG-500-80P

    cft-370_430_460.pdf — Схема блоков питания Chieftec CFT-370-P12S, CFT-430-P12S, CFT-460-P12S

    gpa-400.png — Схема блоков питания Chieftec 400W iArena GPA-400S8

    GPS-500AB-A.pdf — Схема БП Chieftec 500W GPS-500AB-A.

    GPA500S.pdf — Схема БП CHIEFTEC TECHNOLOGY GPA500S 500W Model GPAxY-ZZ SERIES.

    cft500-cft560-cft620.pdf — Схема блоков питания Chieftec CFT-500A-12S, CFT-560A-12S, CFT-620A-12S

    aps-550s.png — Схема блоков питания Chieftec 550W APS-550S

    gps-650_cft-650.pdf — Схема блоков питания Chieftec 650W GPS-650AB-A и Chieftec 650W CFT-650A-12B

    ctb-650.pdf — Схема блоков питания Chieftec 650W CTB-650S

    ctb-650_no720.pdf — Схема блоков питания Chieftec 650W CTB-650S Маркировка платы: NO-720A REV-A1

    aps-750.pdf — Схема блоков питания Chieftec 750W APS-750C

    ctg-750.pdf — Схема блоков питания Chieftec 750W CTG-750C

    cft-600_850.pdf — Схема блоков питания Chieftec CFT-600-14CS, CFT-650-14CS, CFT-700-14CS, CFT-750-14CS

    cft-850g.pdf — Схема блока питания Chieftec 850W CFT-850G-DF

    cft-1000_cft-1200.pdf — Схема блоков питания Chieftec 1000W CFT-1000G-DF и Chieftec 1200W CFT-1200G-DF

    colors_it_330u_sg6105.gif — Схема БП NUITEK (COLORS iT) 330U (sg6105).

    330U (.png) — Схема БП NUITEK (COLORS iT) 330U на микросхеме SG6105 .

    350U.pdf — Схема БП NUITEK (COLORS iT) 350U SCH .

    350T.pdf — Схема БП NUITEK (COLORS iT) 350T .

    400U.pdf — Схема БП NUITEK (COLORS iT) 400U .

    500T.pdf — Схема БП NUITEK (COLORS iT) 500T .

    600T.pdf — Схема БП NUITEK (COLORS iT) ATX12V-13 600T (COLORS-IT — 600T — PSU, 720W, SILENT, ATX)

    codegen_250.djvu — Схема БП Codegen 250w mod. 200XA1 mod. 250XA1.

    codegen_300x.gif — Схема БП Codegen 300w mod. 300X.

    PUH400W.pdf — Схема БП CWT Model PUH400W .

    Dell-145W-SA145-3436.png — Схема блока питания Dell 145W SA145-3436

    Dell-160W-PS-5161-7DS.pdf — Схема блока питания Dell 160W PS-5161-7DS

    Dell_PS-5231-2DS-LF.pdf — Схема блока питания Dell 230W PS-5231-2DS-LF (Liteon Electronics L230N-00)

    Dell_PS-5251-2DFS.pdf — Схема блока питания Dell 250W PS-5251-2DFS

    Dell_PS-5281-5DF-LF.pdf — Схема блока питания Dell 280W PS-5281-5DF-LF модель L280P-01

    Dell_PS-6311-2DF2-LF.pdf — Схема блока питания Dell 305W PS-6311-2DF2-LF модель L305-00

    Dell_L350P-00.pdf — Схема блока питания Dell 350W PS-6351-1DFS модель L350P-00

    Dell_L350P-00_Parts_List.pdf — Перечень деталей блока питания Dell 350W PS-6351-1DFS модель L350P-00

    deltadps260.ARJ — Схема БП Delta Electronics Inc. модель DPS-260-2A.

    delta-450AA-101A.pdf — Схема блока питания Delta 450W GPS-450AA-101A

    delta500w.zip — Схема блока питания Delta DPS-470 AB A 500W

    DTK-PTP-1358.pdf — Схема блока питания DTK PTP-1358.

    DTK-PTP-1503.pdf — Схема блока питания DTK PTP-1503 150W

    DTK-PTP-1508.pdf — Схема блока питания DTK PTP-1508 150W

    DTK-PTP-2001.pdf — Схема БП DTK PTP-2001 200W.

    DTK-PTP-2005.pdf — Схема БП DTK PTP-2005 200W.

    DTK PTP-2007 .png — Схема БП DTK Computer модель PTP-2007 (она же – MACRON Power Co. модель ATX 9912)

    DTK-PTP-2007.pdf — Схема БП DTK PTP-2007 200W.

    DTK-PTP-2008.pdf — Схема БП DTK PTP-2008 200W.

    DTK-PTP-2028.pdf — Схема БП DTK PTP-2028 230W.

    DTK_PTP_2038.gif — Схема БП DTK PTP-2038 200W.

    DTK-PTP-2068.pdf — Схема блока питания DTK PTP-2068 200W

    DTK-PTP-3518.pdf — Схема БП DTK Computer model 3518 200W.

    DTK-PTP-3018.pdf — Схема БП DTK DTK PTP-3018 230W.

    DTK-PTP-2538.pdf — Схема блока питания DTK PTP-2538 250W

    DTK-PTP-2518.pdf — Схема блока питания DTK PTP-2518 250W

    DTK-PTP-2508.pdf — Схема блока питания DTK PTP-2508 250W

    DTK-PTP-2505.pdf — Схема блока питания DTK PTP-2505 250W

    FSP145-60SP.GIF — Схема БП FSP Group Inc. модель FSP145-60SP.

    fsp_atx-300gtf_dezhurka.gif — Схема источника дежурного питания БП FSP Group Inc. модель ATX-300GTF.

    fsp_600_epsilon_fx600gln_dezhurka.png — Схема источника дежурного питания БП FSP Group Inc. модель FSP Epsilon FX 600 GLN.

    green_tech_300.gif — Схема БП Green Tech. модель MAV-300W-P4.

    HIPER_HPU-4K580.zip — Схемы блока питания HIPER HPU-4K580 . В архиве — файл в формате SPL (для программы sPlan) и 3 файла в формате GIF — упрощенные принципиальные схемы: Power Factor Corrector, ШИМ и силовой цепи, автогенератора. Если у вас нечем просматривать файлы .spl , используйте схемы в виде рисунков в формате .gif — они одинаковые.

    iwp300a2.gif — Схемы блока питания INWIN IW-P300A2-0 R1.2.

    IW-ISP300AX.gif — Схемы блока питания INWIN IW-P300A3-1 Powerman.
    Наиболее распространенная неисправность блоков питания Inwin, схемы которых приведены выше — выход из строя схемы формирования дежурного напряжения +5VSB ( дежурки ). Как правило, требуется замена электролитического конденсатора C34 10мкФ x 50В и защитного стабилитрона D14 (6-6.3 V ). В худшем случае, к неисправным элементам добавляются R54, R9, R37, микросхема U3 ( SG6105 или IW1688 (полный аналог SG6105) ) Для эксперимента, пробовал ставить C34 емкостью 22-47 мкФ — возможно, это повысит надежность работы дежурки.

    IP-P550DJ2-0.pdf — схема блока питания Powerman IP-P550DJ2-0 (плата IP-DJ Rev:1.51). Имеющаяся в документе схема формирования дежурного напряжения используется во многих других моделях блоков питания Power Man (для многих блоков питания мощностью 350W и 550W отличия только в номиналах элементов ).

    JNC_LC-B250ATX.gif — JNC Computer Co. LTD LC-B250ATX

    JNC_SY-300ATX.pdf — JNC Computer Co. LTD. Схема блока питания SY-300ATX

    JNC_SY-300ATX.rar — предположительно производитель JNC Computer Co. LTD. Блок питания SY-300ATX. Схема нарисована от руки, комментарии и рекомендации по усовершенствованию.

    KME_pm-230.GIF — Схемы блока питания Key Mouse Electroniks Co Ltd модель PM-230W

    L & C A250ATX (.png) — Схемы блока питания L & C Technology Co. модель LC-A250ATX

    LiteOn_PE-5161-1.pdf — Схема блоков питания LiteOn PE-5161-1 135W.

    LiteOn-PA-1201-1.pdf — Схема блоков питания LiteOn PA-1201-1 200W (полный комплект документации к БП)

    LiteOn_model_PS-5281-7VW.pdf — Схема блоков питания LiteOn PS-5281-7VW 280W (полный комплект документации к БП)

    LiteOn_model_PS-5281-7VR1.pdf — Схема блоков питания LiteOn PS-5281-7VR1 280W (полный комплект документации к БП)

    LiteOn_model_PS-5281-7VR.pdf — Схема блоков питания LiteOn PS-5281-7VR 280W (полный комплект документации к БП)

    LWT2005 (.png) — Схемы блока питания LWT2005 на микросхеме KA7500B и LM339N

    M-tech SG6105 (.png) — Схема БП M-tech KOB AP4450XA.

    Macrom Power ATX 9912 .png — Схема БП MACRON Power Co. модель ATX 9912 (она же – DTK Computer модель PTP-2007)

    MaxpowerPX-300W.GIF — Схема БП Maxpower PC ATX SMPS PX-230W ver.2.03

    PowerLink LP-J2-18 (.png) — Схемы блока питания PowerLink модель LP-J2-18 300W.

    Power_Master_LP-8_AP5E.gif — Схемы блока питания Power Master модель LP-8 ver 2.03 230W (AP-5-E v1.1).

    Power_Master_FA_5_2_v3-2.gif — Схемы блока питания Power Master модель FA-5-2 ver 3.2 250W.

    linkworld_LPJ2-18.GIF — Схема БП Powerlink LPJ2-18 300W

    Linkword_LPK_LPQ.gif — Схема БП Powerlink LPK, LPQ

    PE-050187 — Схема БП Power Efficiency Electronic Co LTD модель PE-050187

    SevenTeam_ST-230WHF (.png) — Схема БП SevenTeam ST-230WHF 230Watt

    hpc-360-302.zip — Схема БП SIRTEC INTERNATIONAL CO. LTD. HPC-360-302 DF REV:C0 заархивированный документ в формате .PDF

    hpc-420-302.pdf — Схема блока питания Sirtec HighPower HPC-420-302 420W

    HP-500-G14C.pdf — Схема БП Sirtec HighPower HP-500-G14C 500W

    cft-850g-df_141.pdf — Схема БП SIRTEC INTERNATIONAL CO. LTD. NO-672S. 850W. Блоки питания линейки Sirtec HighPower RockSolid продавались под маркой CHIEFTEC CFT-850G-DF.

    SHIDO_ATX-250.gif — Схемы блока питания SHIDO модель LP-6100 250W.

    SUNNY_ATX-230.png — Схема БП SUNNY TECHNOLOGIES CO. LTD ATX-230

    s_atx06f.png — Схема блока питания Utiek ATX12V-13 600T

    Wintech 235w (.png) — Схема блока питания Wintech PC ATX SMPS модель Win-235PE ver.2.03

    Схемы блоков питания для ноутбуков.

    EWAD70W_LD7552.png — Схема универсального блока питания 70W для ноутбуков 12-24V, модель SCAC2004, плата EWAD70W на микросхеме LD7552.

    KM60-8M_UC3843.png — Схема блока питания 60W 19V 3.42A для ноутбуков, плата KM60-8M на микросхеме UC3843.

    ADP-36EH_DAP6A_DAS001.png — Схема блока питания Delta ADP-36EH для ноутбуков 12V 3A на микросхеме DAP6A и DAS001.

    LSE0202A2090_L6561_NCP1203_TSM101.png — Схема блока питания Li Shin LSE0202A2090 90W для ноутбуков 20V 4.5A на микросхеме NCP1203 и TSM101, АККМ на L6561.

    ADP-30JH_DAP018B_TL431.png — Схема блока питания ADP-30JH 30W для ноутбуков 19V 1.58A на микросхеме DAP018B и TL431.

    ADP-40PH_2PIN.jpg — Схема блока питания Delta ADP-40PH ABW

    Delta-ADP-40MH-BDA-OUT-20V-2A.pdf — Ещё один вариант схемы блока питания Delta ADP-40MH BDA на чипах DAS01A и DAP8A.

    PPP009H-DC359A_3842_358_431.png — Схема блока питания HP Compaq CM-0K065B13-LF 65W для ноутбуков 18.5V 3.5A, модель PPP009H-DC359A на микросхемах UC3842 и LM358.

    NB-90B19-AAA.jpg — Схема блока питания NB-90B19-AAA 90W для ноутбуков 19V 4.74A на TEA1750.

    PA-1121-04.jpg — Схема блока питания LiteOn PA-1121-04CP на микросхеме LTA702.

    Delta_ADP-40MH_BDA.jpg — Схема блока питания Delta ADP-40MH BDA (Part No:S93-0408120-D04) на микросхеме DAS01A, DAP008ADR2G.

    LiteOn_LTA301P_Acer.jpg — Схема блока питания LiteOn 19V 4.74A на LTA301P, 103AI, PFC на микросхемах TDA4863G/FAN7530/L6561D/L6562D.

    ADP-90SB_BB_230512_v3.jpg — Схема блока питания Delta ADP-90SB BB AC:110-240v DC:19V 4.7A на микросхеме DAP6A, DSA001 или TSM103A

    Delta-ADP-90FB-EK-rev.01.pdf — Схема блоков питания Delta ADP-90FB AC:100-240v DC:19V 4.74A на микросхеме L6561D013TR, DAP002TR и DAS01A.

    PA-1211-1.pdf — Схема блока питания LiteOn PA-1211-1 на LM339N, L6561, UC3845BN, LM358N.

    Li-Shin-LSE0202A2090.pdf — Схема блоков питания Li Shin LSE0202A2090 AC:100-240v DC:20V 4.5A 90W на микросхемах L6561, NCP1203-60 и TSM101.

    GEMBIRD-model-NPA-AC1.pdf — Схема универсального блока питания Gembird NPA-AC1 AC:100-240v DC:15V/16V/18V/19V/19.5V/20V 4.5A 90W на микросхеме LD7575 и полевом транзисторе MDF9N60.

    ADP-60DP-19V-3.16A.pdf — Схема блоков питания Delta ADP-60DP AC:100-240v DC:19V 3.16A на микросхеме TSM103W (он же M103A) и I6561D.

    Delta-ADP-40PH-BB-19V-2.1A.jpg — Схема блоков питания Delta ADP-40PH BB AC:100-240v DC:19V 2.1A на микросхеме DAP018ADR2G и полевом транзисторе STP6NK60ZFP.

    Asus_SADP-65KB_B.jpg — Схема блоков питания Asus SADP-65KB B AC:100-240v DC:19V 3.42A на микросхеме DAP006 (DAP6A или NCP1200) и DAS001 (TSM103AI).

    Asus_PA-1900-36_19V_4.74A.jpg — Схема блоков питания Asus PA-1900-36 AC:100-240v DC:19V 4.74A на микросхеме LTA804N и LTA806N.

    Asus_ADP-90CD_DB.jpg — Схема блоков питания Asus ADP-90CD DB AC:100-240v DC:19V 4.74A на микросхеме DAP013D и полевике 11N65C3.

    PA-1211-1.pdf — Схема блоков питания Asus ADP-90SB BB AC:100-240v DC:19V 4.74A на микросхеме DAP006 (она же DAP6A) и DAS001 (она же TSM103AI).

    LiteOn-PA-1900-05.pdf — Схема блока питания LiteOn PA-1900/05 AC:100-240v DC:19V 4.74A на LTA301P и 103AI, транзистор PFC 2SK3561, транзистор силовой 2SK3569.

    LiteOn-PA-1121-04.pdf — Схема блока питания LiteOn PA-1121-04 AC:100-240v DC:19V 6.3A на LTA702, транзистор PFC 2SK3934, транзистор силовой SPA11N65C3.

    Прочее оборудование.

    monpsu1.gif — типовая схема блоков питания мониторов SVGA с диагональю 14-15 дюймов.

    sch_A10x.pdf — Схема планшетного компьютера («планшетника») Acer Iconia Tab A100 (A101).

    HDD SAMSUNG.rar — архив с обширной подборкой документации к HDD Samsung

    HDD SAMSUNG M40S — документация к HDD Samsung серии M40S на английскомязыке.

    sonyps3.jpg — схема блока питания к Sony Playstation 3.

    APC_Smart-UPS_450-1500_Back-UPS_250-600.pdf — инструкции по ремонту источников бесперебойного питания производства APC на русском языке. Принципиальные схемы многих моделей Smart и Back UPS.

    Silcon_DP300E.zip — эксплуатационная документация на UPS Silcon DP300E производства компании APC

    symmetra-re.pdf — руководство по эксплуатации UPS Symmetra RM компании APC.

    symmetrar.pdf — общие сведения и руководство по монтажу UPS Symmetra RM компании APC (на русском языке).

    manuals_symmetra80.pdf — эксплуатационная документация на Symmetra RM UPS 80KW, высокоэффективную систему бесперебойного питания блочной конфигурации, конструкция которой обеспечивает питание серверов высокой готовности и другого ответственного электронного оборудования.

    APC-Symmetra.zip — архив с эксплуатационной документацией на Symmetra Power Array компании APC

    Smart Power Pro 2000.pdf — схема ИБП Smart Power Pro 2000.

    BNT-400A500A600A.pdf — Схема UPS Powercom BNT-400A/500A/600A.

    ml-1630.zip — Документация к принтеру Samsung ML-1630

    splitter.arj — 2 принципиальные схемы ADSL — сплиттеров.

    KS3A.djvu — Документация и схемы для 29″ телевизоров на шасси KS3A.

    Если вы желаете поделиться ссылкой на эту страницу в своей социальной сети, пользуйтесь кнопкой «Поделиться»

    Источник

  • Оцените статью
    REMNABOR
    Adblock
    detector
