SY-200W блок питания стандарта AT

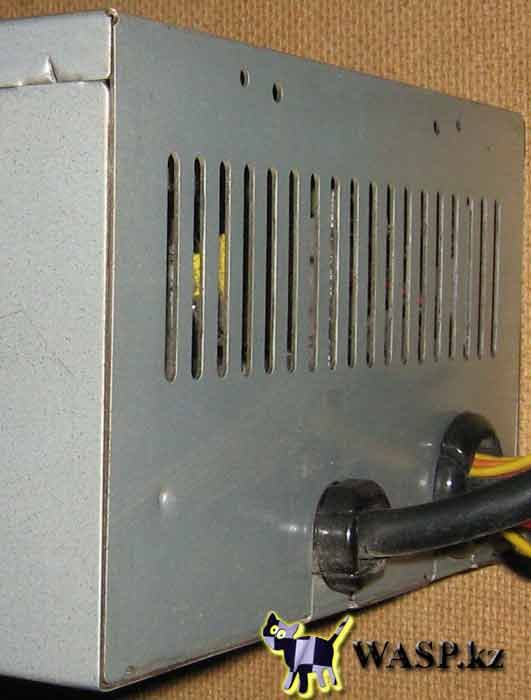

Еще один блок питания стандарта AT от ныне никому неведомого производителя SY, а название самой модели SY-200W, сделан на Тайване. Блок питания стандартных размеров и компоновки: как было принято в эпоху форм-фактора AT на задней стороне один вытяжной вентилятор, два разъема — один к электрической сети, второй для подключения монитора, между ними переключатель между 220 В и 110 В. На задней стороне ряд вентиляционных отверстий и два выхода с проводами: один на кнопку включения/выключения и жгут внутренних разъемов ПК. Из этих разъемов имеем: два шестиконтактных разъема питания материнской платы формата АТ, три четырехконтактных разъема (именуемых в обиходе Молексами), два разъема питания флоппи-дисководов. Еще один сдвоенный разъем (красный и черный провод), неизвестно для чего.

Логотип SY — производитель блока питания

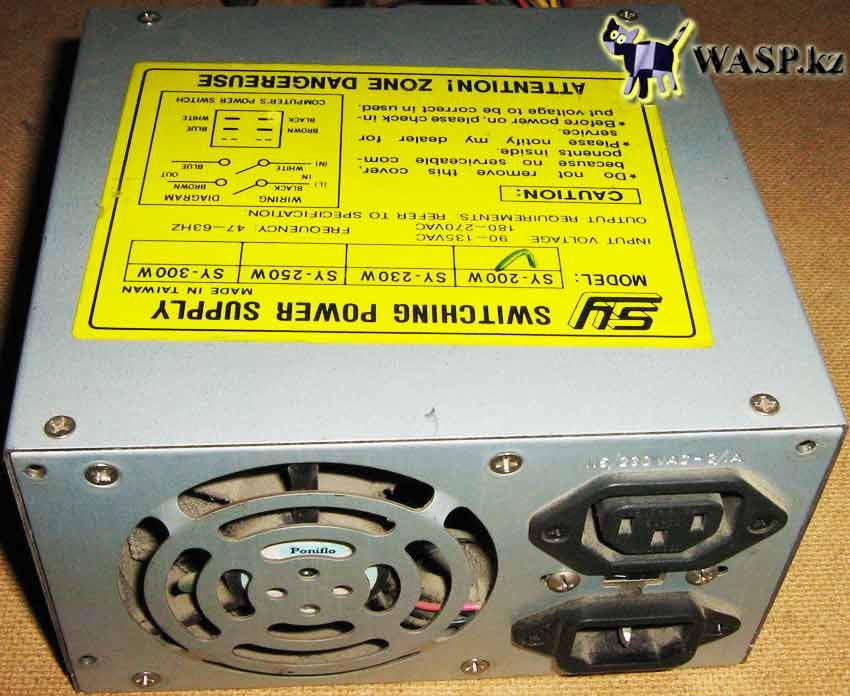

На верхней крышке большая желтая наклейка — этикетка. На ней мы читаем: логотип SY, Switching Power Supply, Made in Taiwan. Модель SY-200W, она отмечена галочкой, кроме нее присутствуют модели SY-230W, SY-250W и SY-300W (значит у нас самая младшая модель линейки). Входные напряжения: 90-156VAC или 180-270VAC 47-63Hz. Выходные напряжения. Refer to Specification. «Согласно спецификации». Так же на этикетке изображена схема прерывания цепи кнопочным выключателем. Ну и обязательные предупредительные надписи. Пользы с этой этикетки минимум.

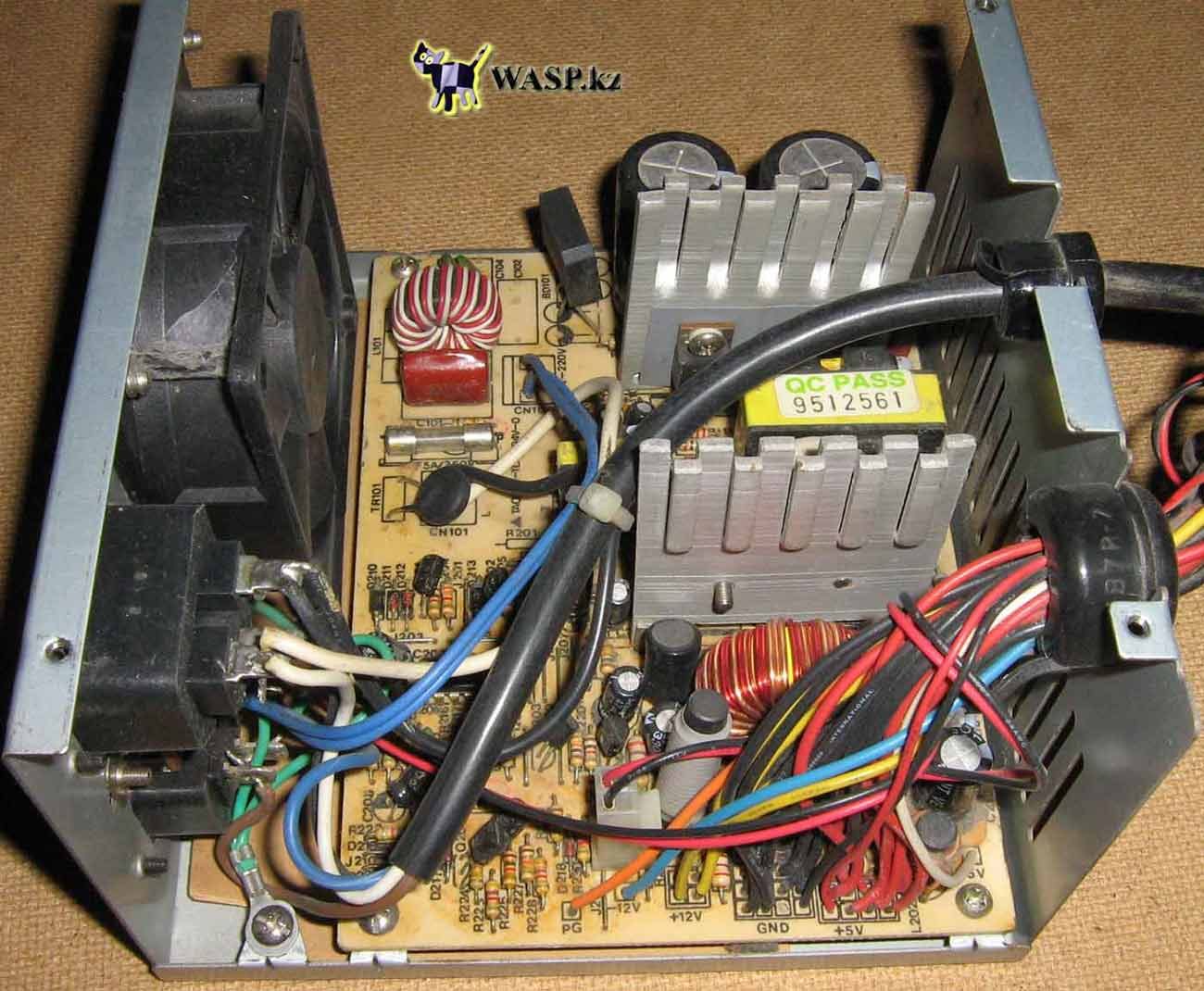

Выкручиваем четыре привычных винта и снимаем верхнюю крышку. Блок питания славно поработал в свое время и потому нуждается в чистке, чтобы на фотографиях не смотрелся ужасно. Внутри обычная картина недорого блока питания. Вытаскиваем плату, выкусываем все провода, чтобы лучше видно было (его все равно выкидывать).

+ Щелкните по рисунку, чтобы увеличить!

+ Щелкните по рисунку, чтобы увеличить!

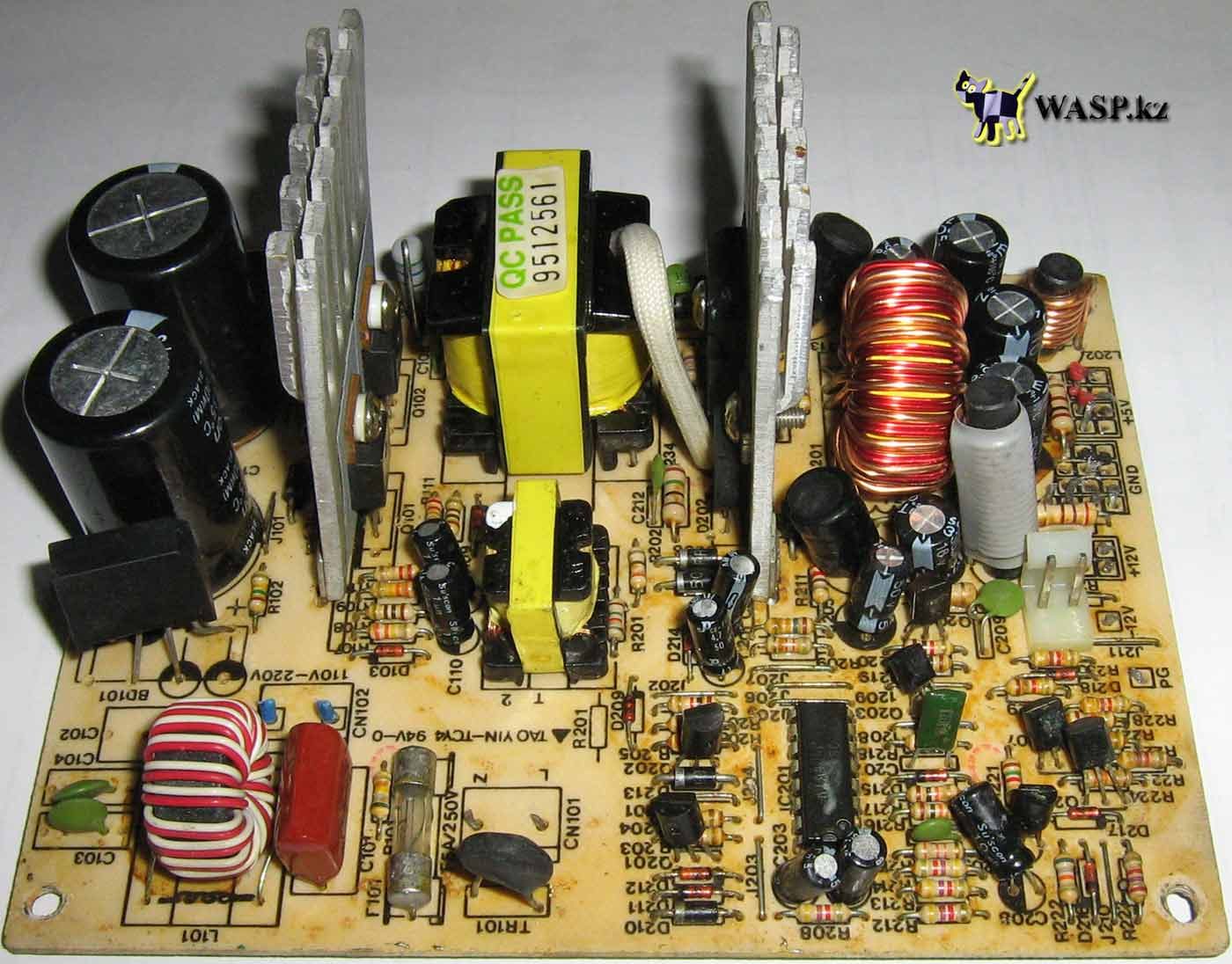

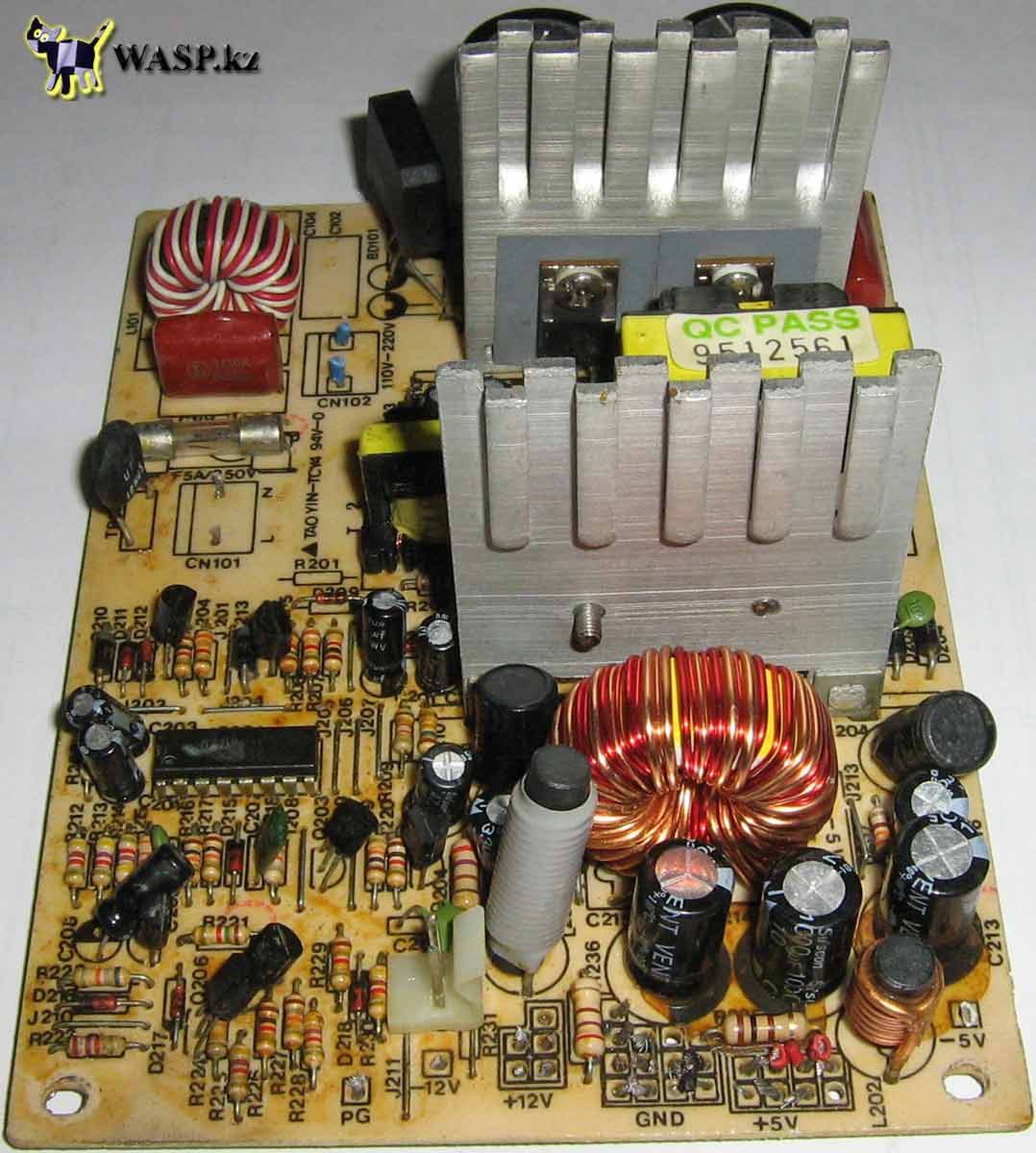

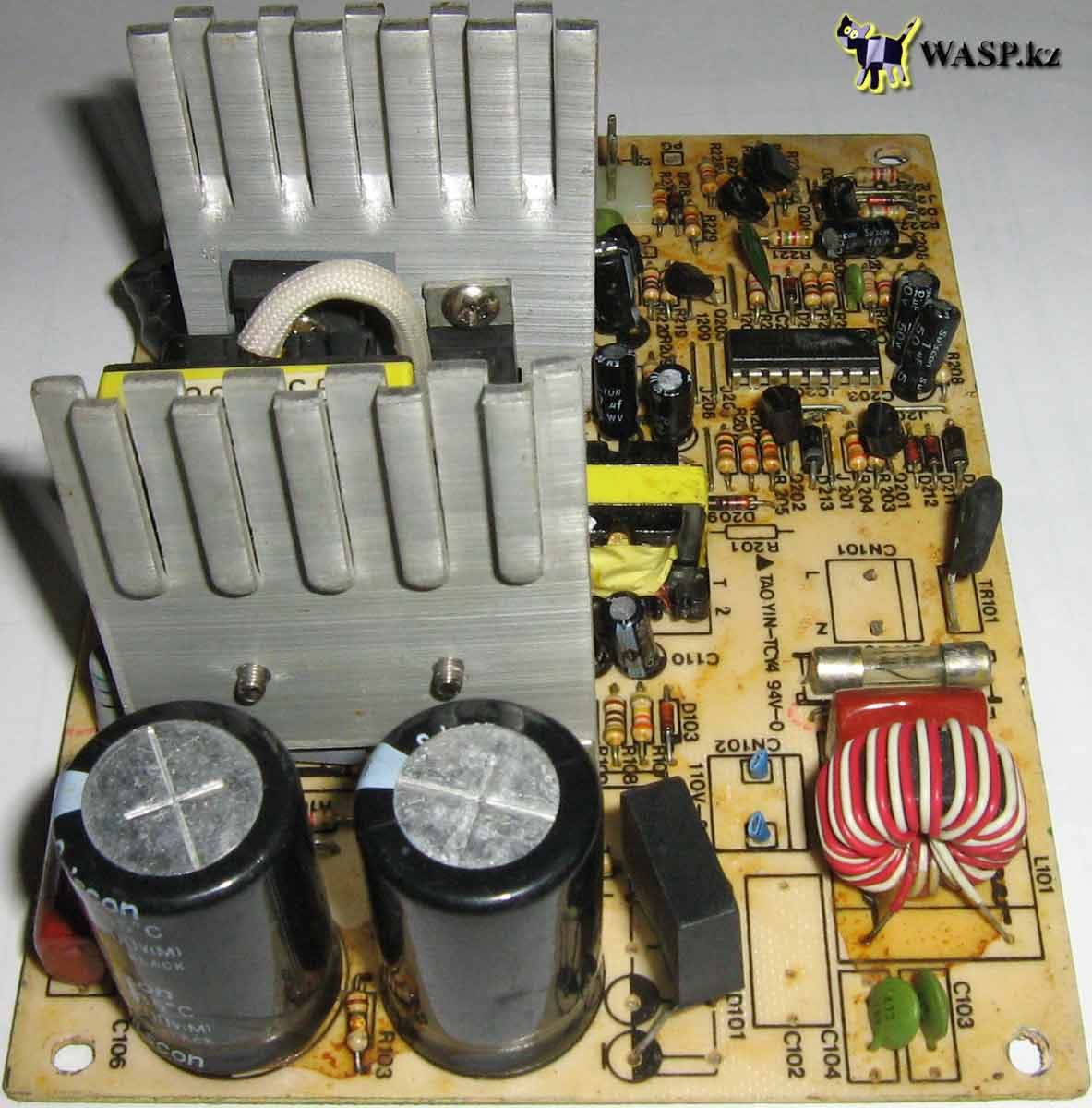

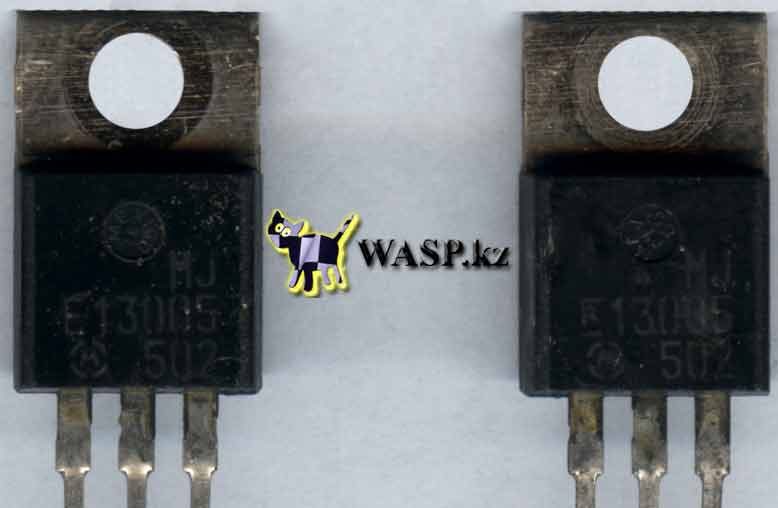

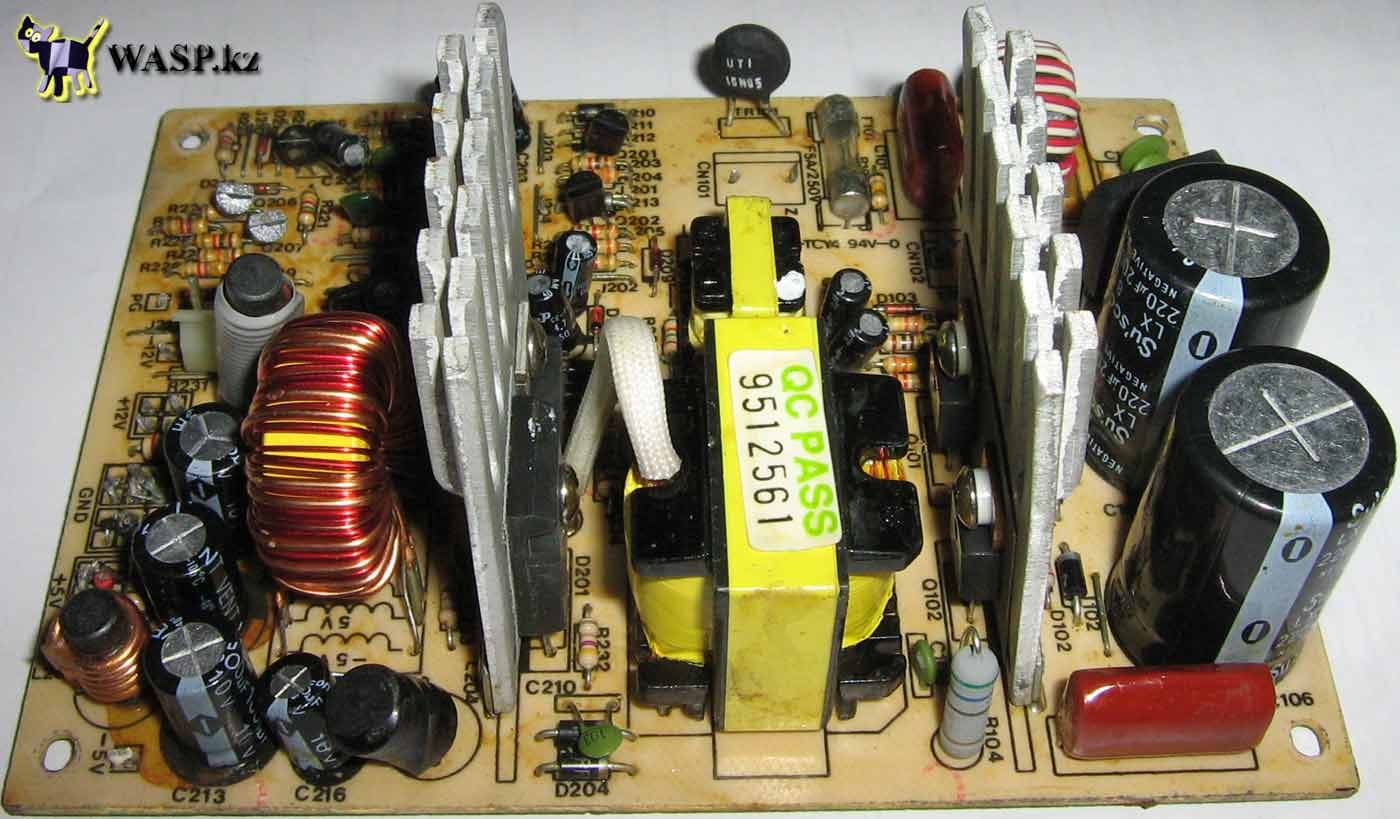

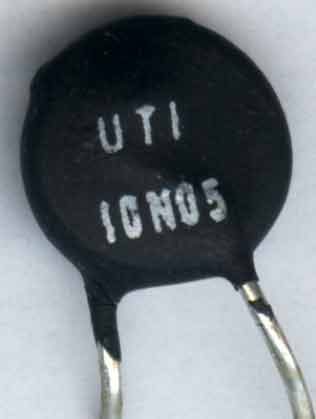

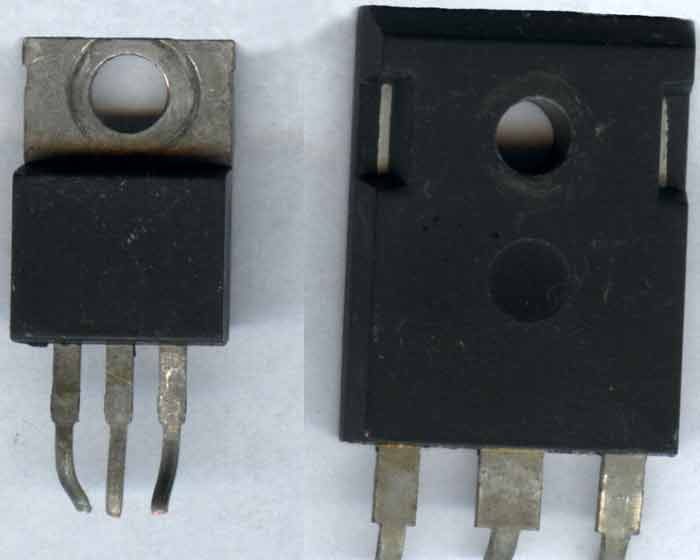

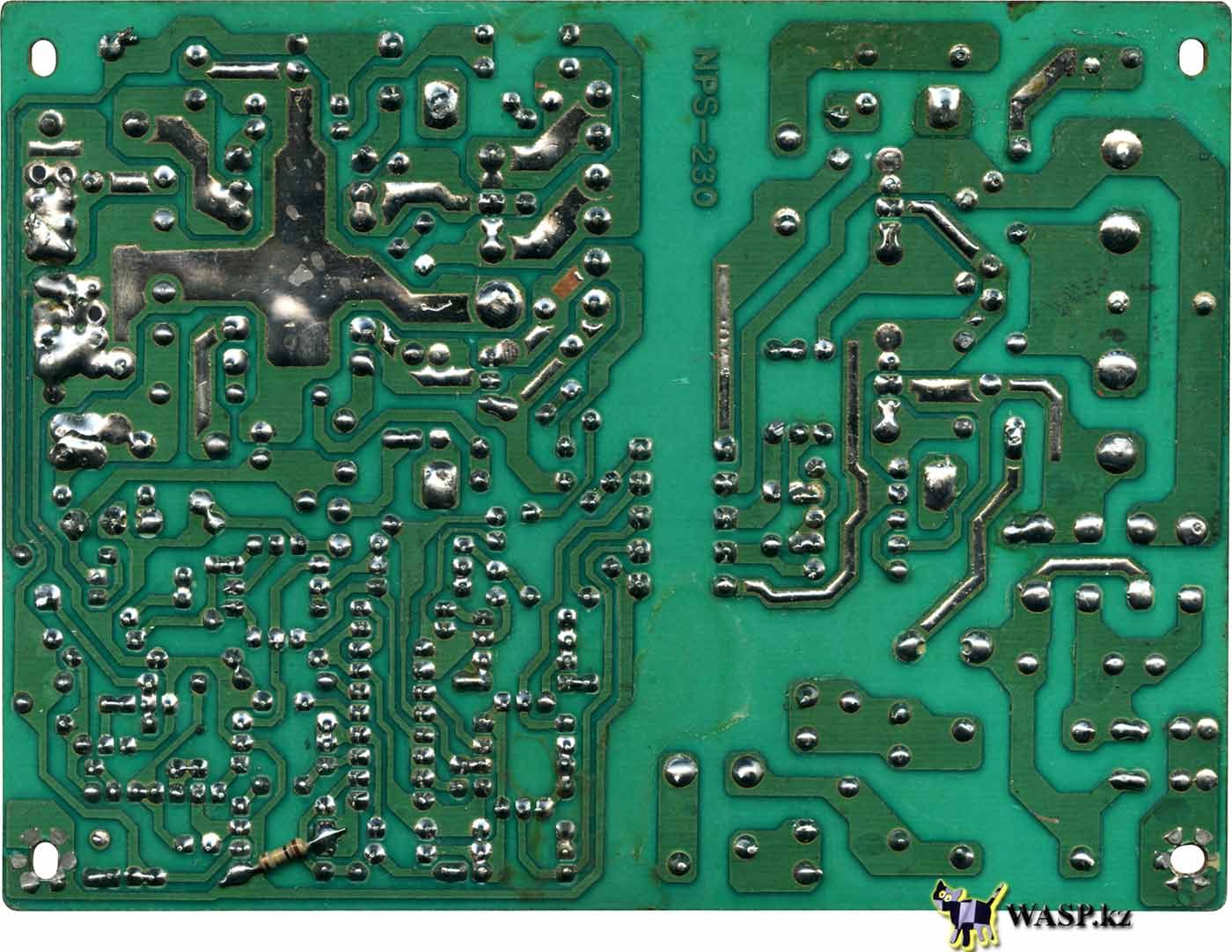

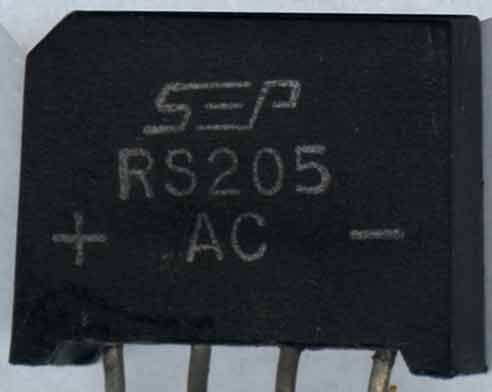

На плате совсем немного разведенных, но пустующих мест. Маркировка на плате: обозначен черный треугольник и TAO YIN-TCY4, на обратной стороне платы NPS-230. На входе термистор 1CN05, диодный мост RS205 с логотипом производителя SEP, два электролитических конденсатора 220 мкФ на 200 вольт производства Su’scon. На первом алюминиевом радиаторе два одинаковых выпрямительных транзистора Q101 и Q102 — E13005. Затем мы видим два трансформатора, оба без маркировки. На большом есть наклейка — проверка качества. На выходе, на втором радиаторе, D201 — большой диод Шоттки без маркировки, D202 — еще один диод Шоттки и тоже без маркировки. Также на выходе четыре дросселя с цилиндрическими сердечниками, один тороидальный дроссель групповой стабилизации на +5V, 5V, -12V, 12V.

+ Щелкните по рисунку, чтобы увеличить!

+ Щелкните по рисунку, чтобы увеличить!

+ Щелкните по рисунку, чтобы увеличить!

+ Щелкните по рисунку, чтобы увеличить!

+ Щелкните по рисунку, чтобы увеличить!

В блоке питания SY-200W использован Шим-контроллер KTA494P. Так же на плате распаяны транзисторы: Q201, Q202, Q204, Q206, Q207 — C945 и Q203, Q205 — LA733P.

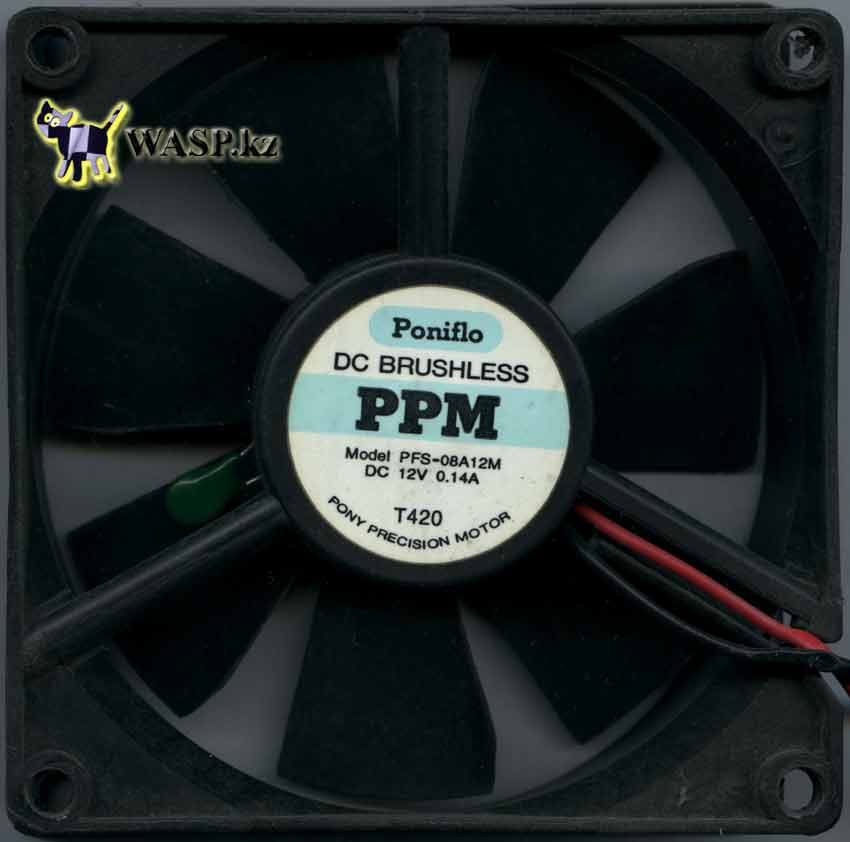

Для охлаждения блока питания используется один 80 мм вентилятор с семью лопастями, работающий на вытяжку. Этикетка на вентиляторе: изготовитель Poniflo (PONY PRECISION MOTOR), модель PFS-08A12M, T420. Он работает от постоянного тока 12 вольт, 0,14А. К плате подключается через двухпиновый разъем. Вентилятор хороший — тихий и производительный, даже и сейчас, несмотря на время эксплуатации, без всякой смазки.

Вообще, блок питания сделан неплохо, хотя явно — дешевый вариант. Вес, как это и было во времена стандарта AT — солидный, но весит он так из-за корпуса из сравнительно толстой стали.

Блок питания разобран, сфотографирован, отправлен в утиль — вернее в мусорный бак. А на очереди у меня. еще целая куча подобных железок.

Михаил Дмитриенко, Алма-Ата, 2014 г.

Вы не зарегистрированы?
Нажмите здесь для регистрации.

Забыли пароль?
Запросите новый здесь.

Источник

HIPRO 200W — блок питания AT, 200W

Сегодня я разберу на части старенький блок питания стандарта AT, сделанный в Таиланде и не имеющий названия. Фирма производитель — HIPRO. Уж не знаю, относится ли этот производитель к рассмотренному ранее современному БП HIPRO HPA-550W, или просто «однофамильцы».

Итак, HIPRO Switching Power Supply 200W — стандартная железная коробка. С одной стороны решетка, за ней 80 мм вентилятор, два разъема — для подключения электрической сети и второй для подключения монитора. Переключателя сети нет — белая наклейка закрывает место этого переключателя и на ней написано 220V. На противоположной стороне ряд вентиляционных отверстий и два выхода проводов — один кабель идет на включение-выключение БП, второй жгут проводов — подключение материнской платы и устройств. Из разъемов имеем: два стандартных 6-контактных разъема питания материнской платы форм-фактора AT. Три четырехконтактных разъема Молекс, один разъем питания FDD. И один двухконтактный — на +5 вольт и второй «Земля».

Провод на кнопку включения сети очень качественный — под изоляцией оплетка экрана и под ней еще один голый провод, под ними провода обмотаны алюминиевой фольгой.

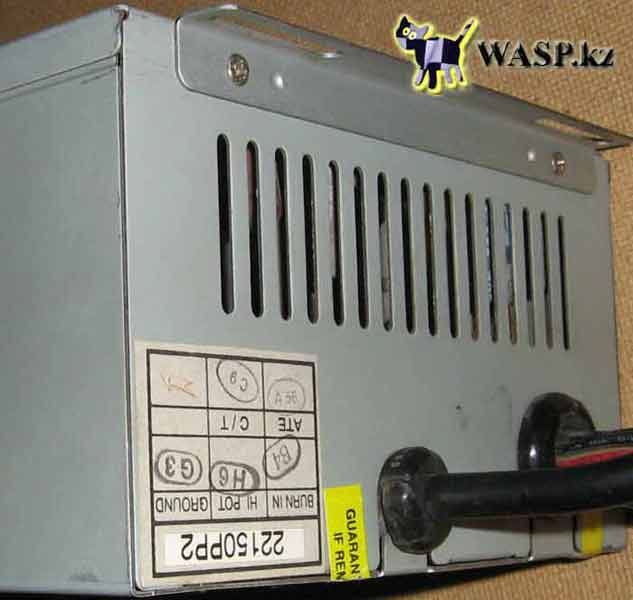

На задней панели видим три наклейки: одна желтая — гарантийный стикер, типа пломба. Вторая желтая, тоже выполняет роль пломбы и на ней серийный номер — S/N 5C071504. Третья наклейка — данные «проверки качества» и там мы видим номер 22150PP2, ниже пять пунктов проверки и в каждом поле стоит штамп проверяющего: BURN IN — B4, HI POT — H6, GROUND — G3, ATE — A56, C/T — C9.

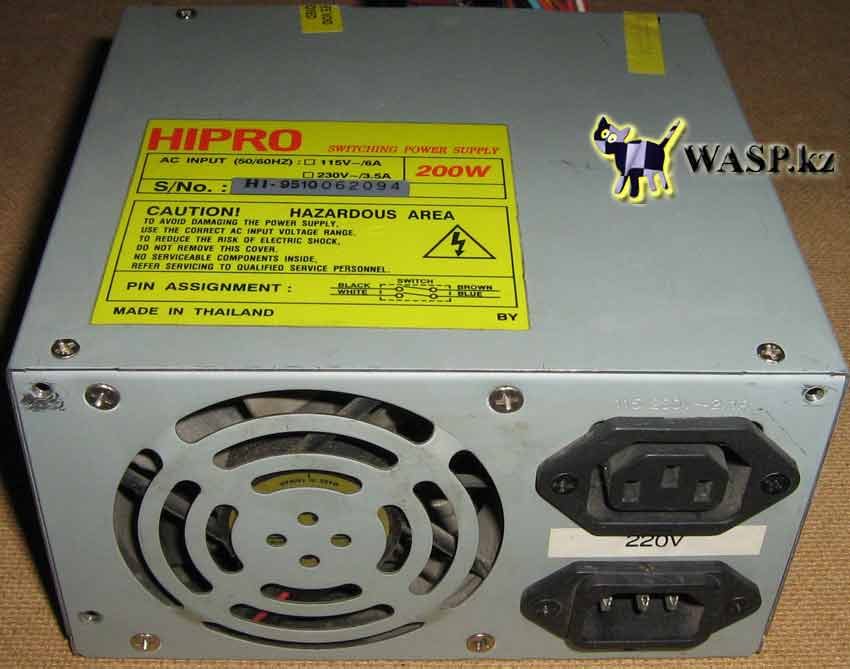

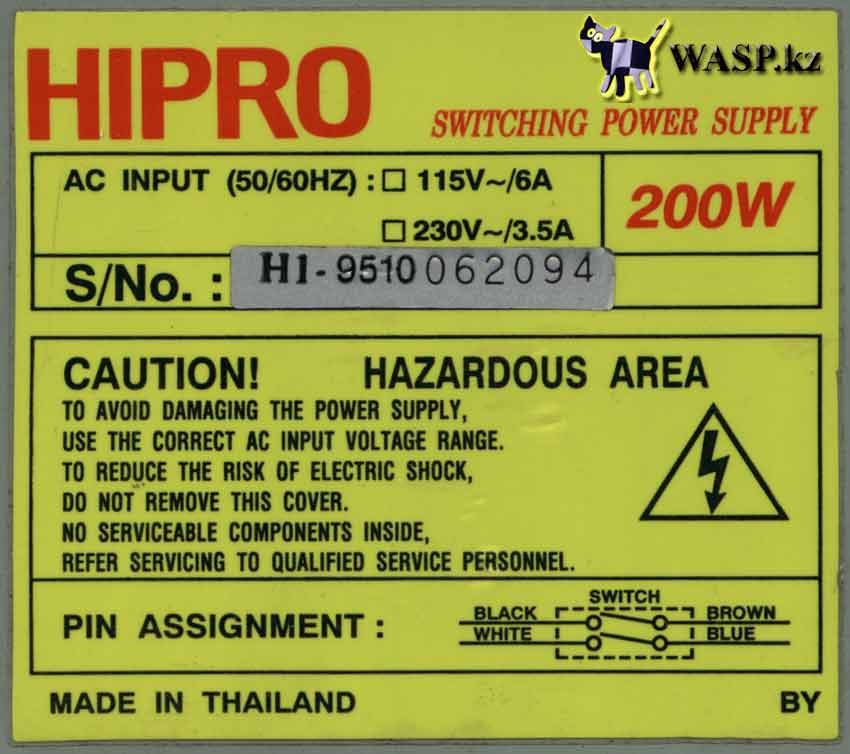

На верхней части БП опять же желтая наклейка-этикетка и на ней сказано следующее: HIPRO Switching Power Supply 200W, входные напряжения — AC INPUT (50/60HZ)^ 115V

/3.5A — напротив каждого значение поле для галочки, но галочки нет. понятно, что БП сделан под последнее значение. Данных по выходным напряжениям нет. Далее идет серийный номер, но он другой — S/No: H1-9510062097 (последние шесть цифр — дата изготовления и по ней он изготовлен в середине 1994 года). Затем идут предупреждения о высоком напряжении. Схема распиновки выключателя. Последнее Made in Thailand.

+ Щелкните по рисунку, чтобы увеличить!

+ Щелкните по рисунку, чтобы увеличить!

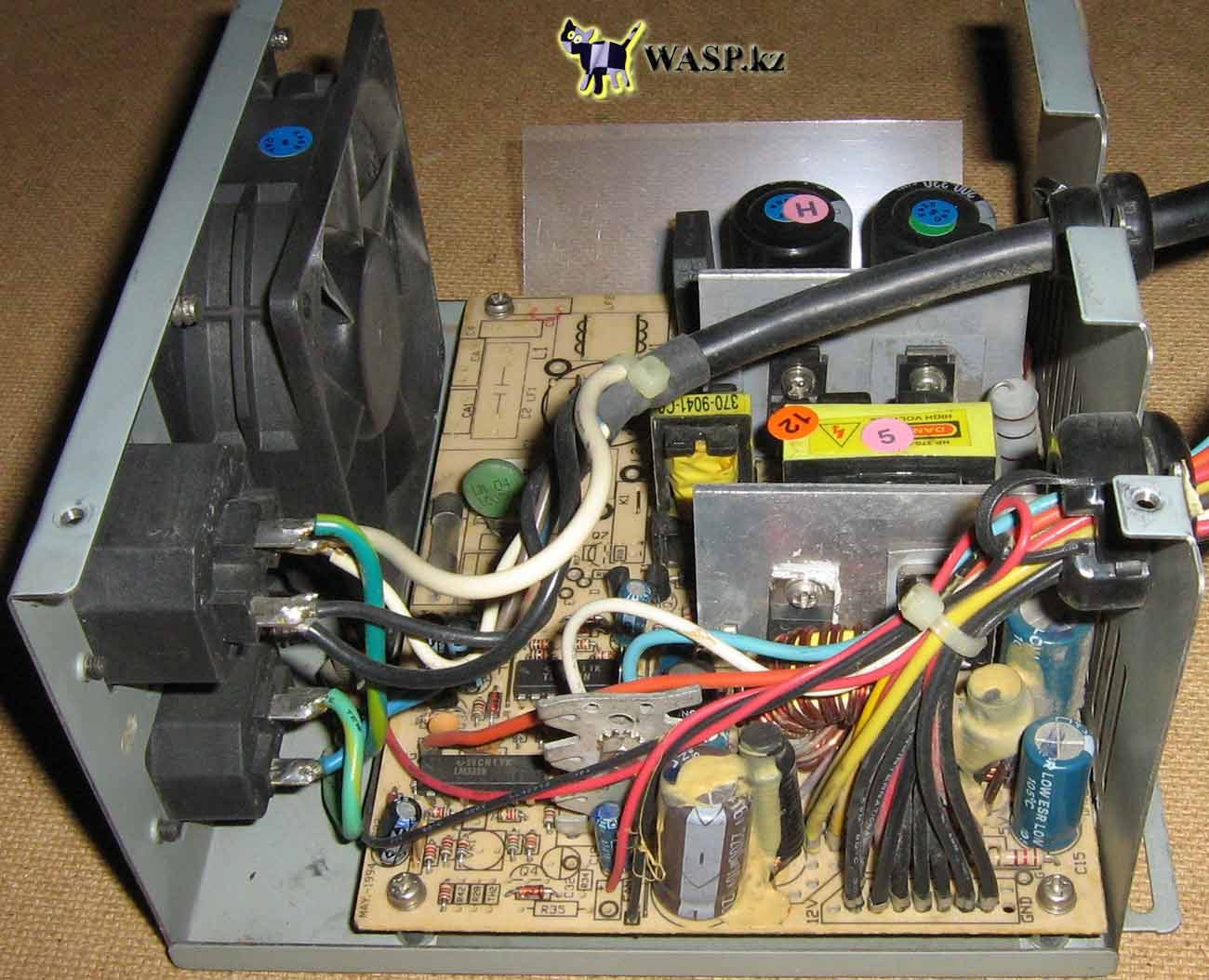

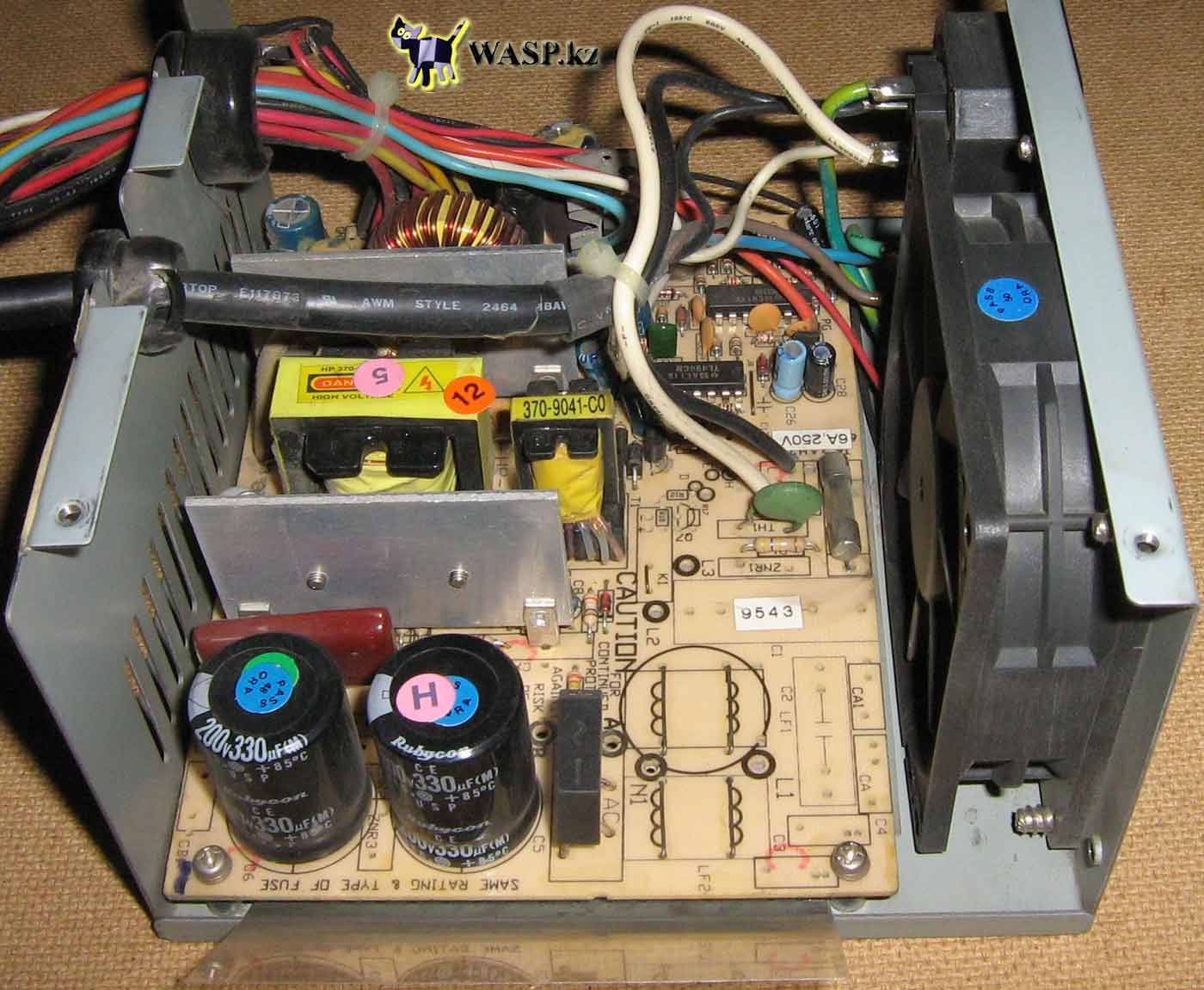

Теперь приступаем к разборке этого блока питания. Сняв крышку и очистив внутренности от пыли и накопившейся грязи видим основательно урезанный ради удешевления продукт. На фото вы все можете увидеть. Чтобы обзор был еще лучше, извлекаем плату из корпуса и удаляем все провода — где они были и так хорошо понятно.

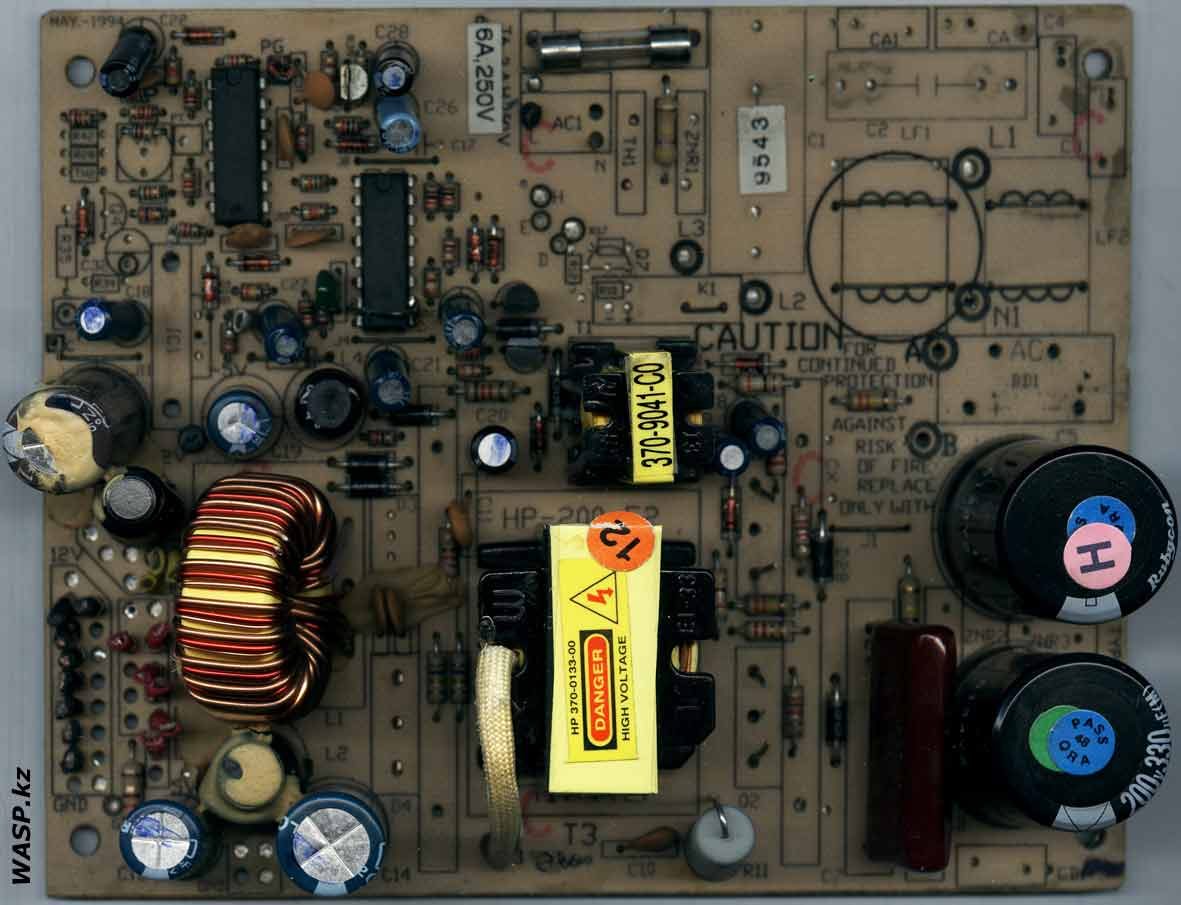

Маркировка на плате: HIPRO T3 T66V0. MAY 1994. Так же есть какой-то непонятный значок или логотип. смотрите на фото.

Вот такой логотип производителя на плате блока питания.

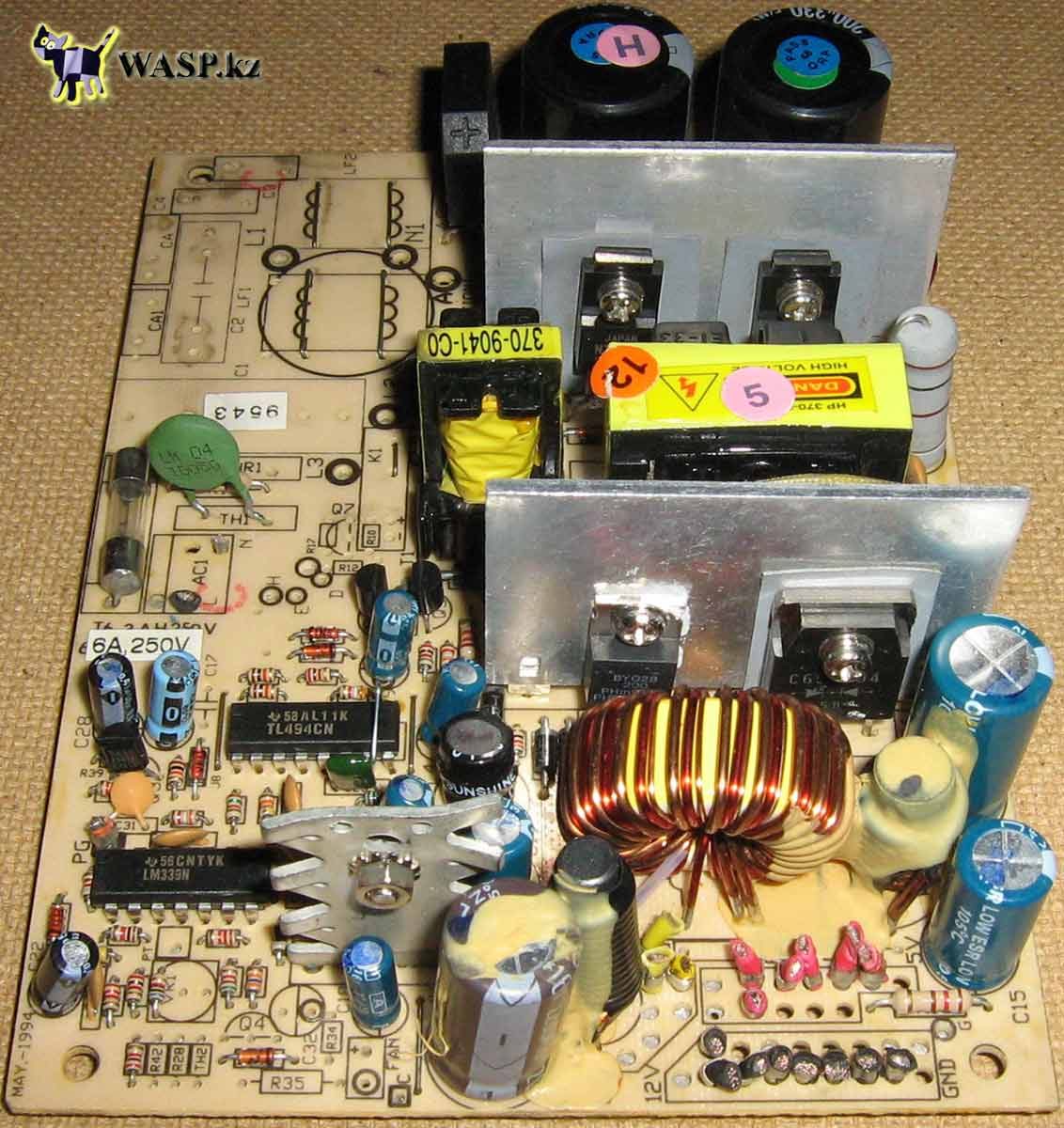

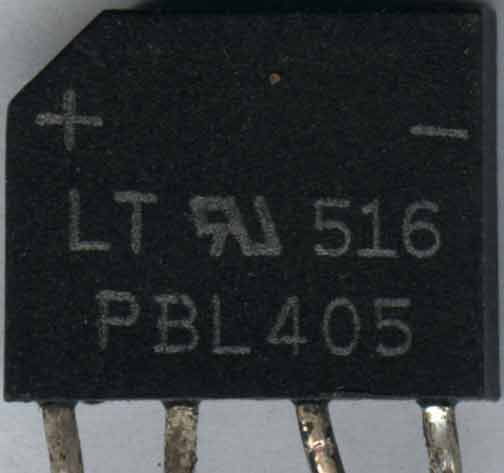

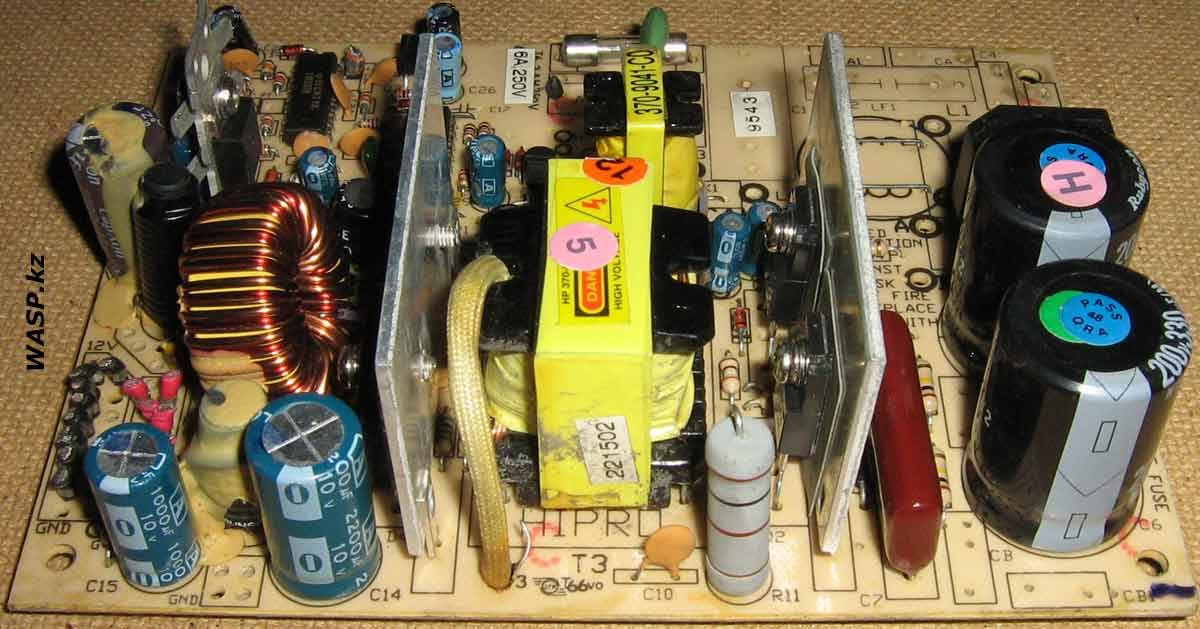

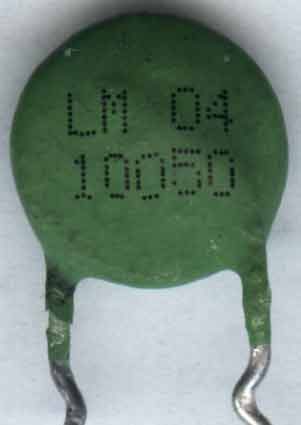

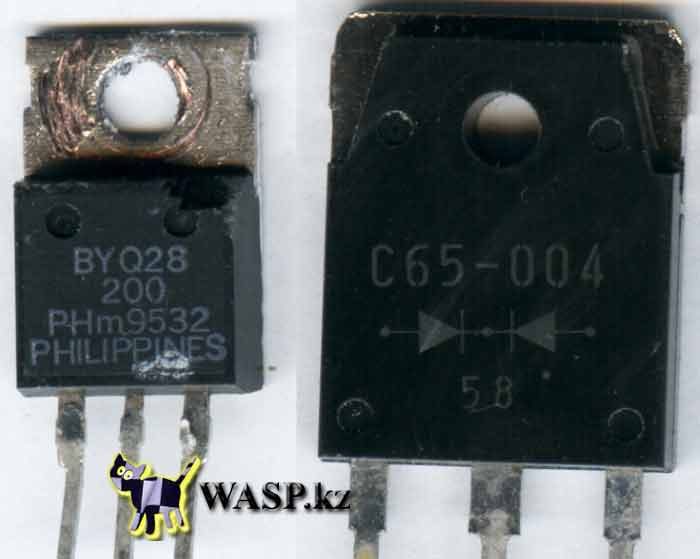

Входной фильтр полностью отсутствует — на нем сэкономили. Стеклянный предохранитель на 6А 250V, затем термистор LM 04 10050. Затем диодный мост с маркировкой PBL405 — солидный такой. Два электролитических конденсатора, 330 мкФ на 200V производства Rubycon — неплохо (все прочие электролиты здесь в основном тайваньской компании Ark Electronic с логотипом буква «А» в прямоугольнике или квадрате, на выходе в фильтрах стоят конденсаторы от Capxon). Затем мы видим большой пленочный конденсатор 185J 250V. Небольшой алюминиевый радиатор — просто пластина без дополнительных ребер — и к ней через изолирующие и теплопроводные прокладки притянуты два транзистора NT407F. Два трансформатора, большой с маркировкой HP370-0133-00 и предупреждением о высоком напряжении, второй трансформатор подписан 370-9041-C0. Под большим трансформатором скрывается еще одна маркировка платы блока питания: HP-200-F2, На втором, точно таком же убогом радиаторе две диодные сборки Шоттке BYQ28 200 PHm9532 и C65-004.

+ Щелкните по рисунку, чтобы увеличить!

+ Щелкните по рисунку, чтобы увеличить!

+ Щелкните по рисунку, чтобы увеличить!

+ Щелкните по рисунку, чтобы увеличить!

+ Щелкните по рисунку, чтобы увеличить!

+ Щелкните по рисунку, чтобы увеличить!

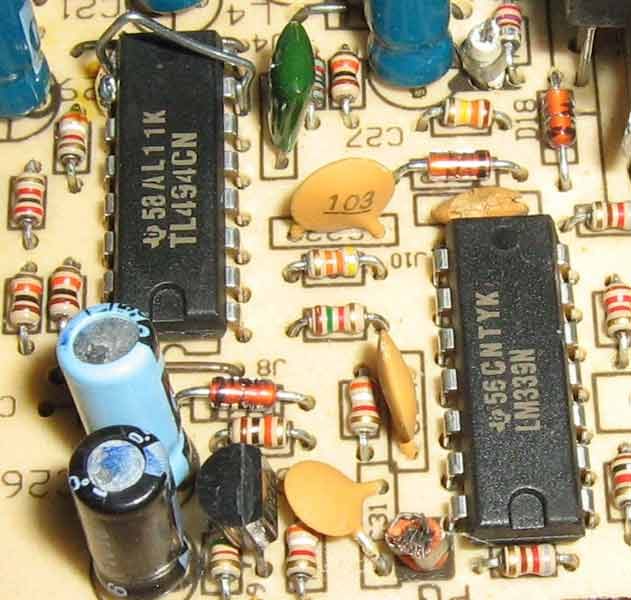

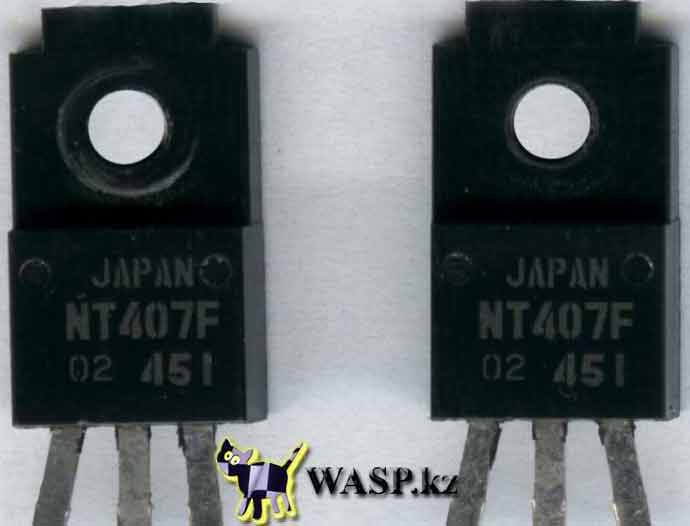

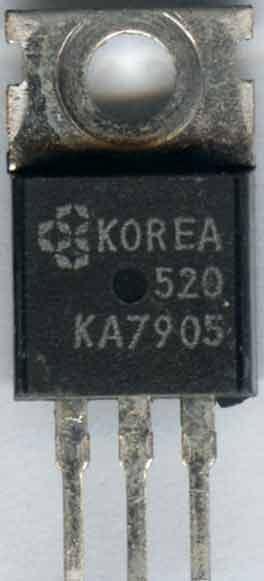

Этот блок питания основан на управляющей микросхеме, или ШИМ-контроллере TL494CN, другая микросхема — LM339N и это четырехканальный компаратор. На отдельном стальном радиаторе находится элемент с маркировкой KA7905, он похож на транзистор, но маркировка на плате IC1, как у микросхемы. Это регулятор напряжения тока в цепи +5V. Кроме этого, на плате есть два транзистора C945 и один 2907A.

На выходе четыре дросселя: три со штырьковым сердечником, один тороидальный групповой стабилизации.

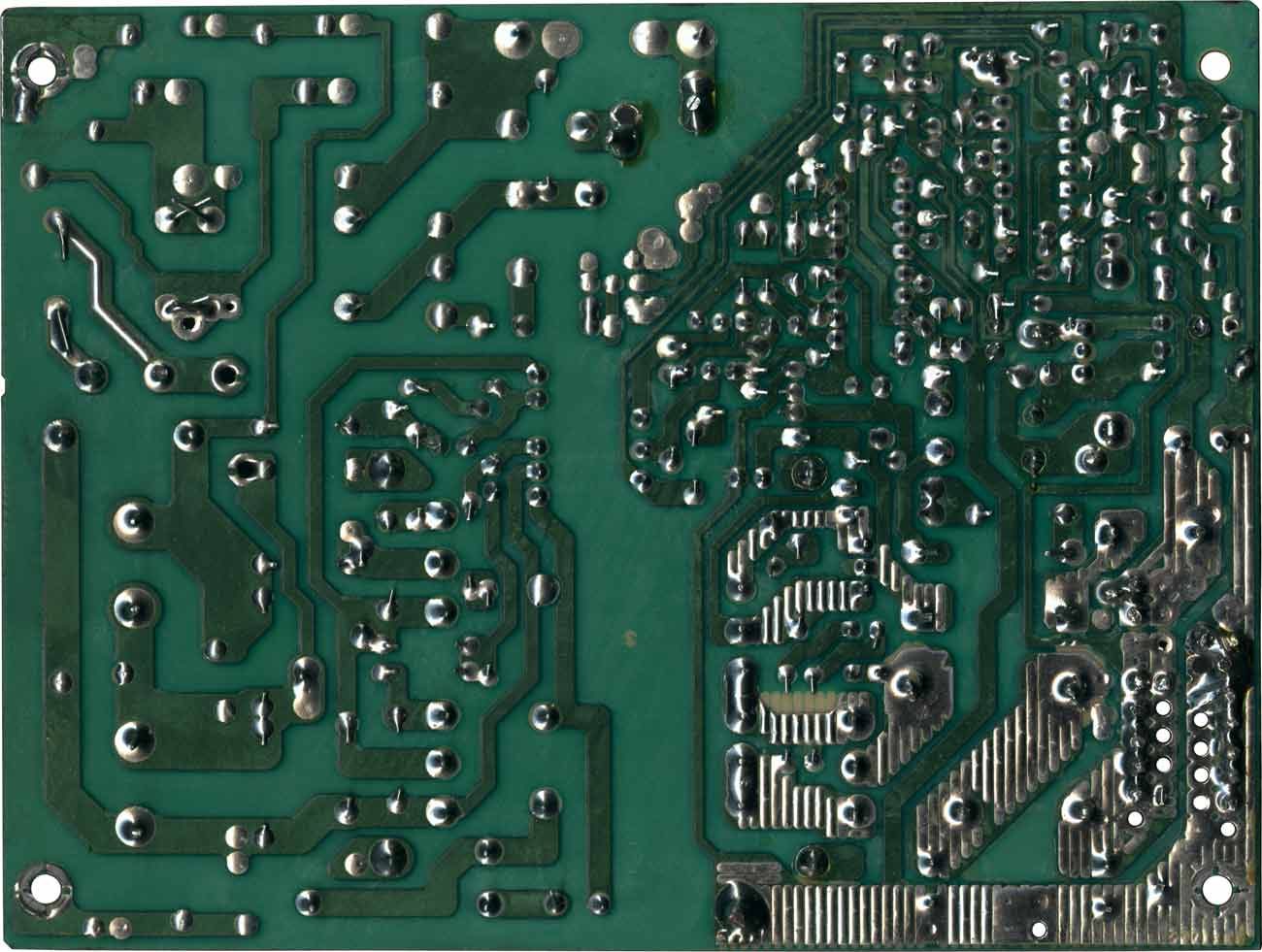

С обратной стороны платы мы видим аккуратную и качественную пайку.

В общем и целом блок питания HIPRO 200W сделан неплохо, для своего времени, конечно, и если б не стремление удешевить, он был бы хорошим образцом. Конечно, можно сравнить этот блок питания с рассмотренным чуть ранее SY-200W, тоже формата AT и той же мощности в 200 Вт,, но смысла в том не вижу.

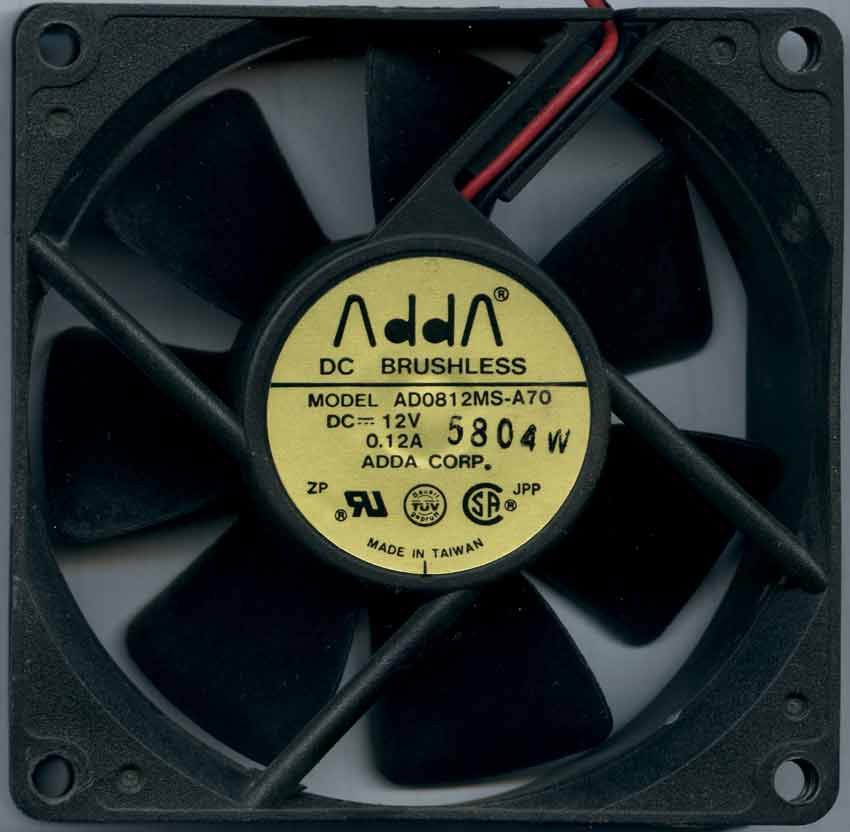

Отдельно пару слов нужно сказать о вентиляторе — он неплох, в блоках питания вообще неплохие вентиляторы ставятся, а раньше они вообще были супер. Данный вентилятор и посейчас работает идеально и главное почти бесшумно. На этикетке стоит логотип Adda — это старый логотип известной тайваньской ADDA corporation, затем — DC Brushless, название модели вентилятора AD0812MS-A70, данные по электропитанию — постоянный ток 12V 0.12A.

Обзор блока питания HIPRO 200W мы на этом заканчиваем.

Михаил Дмитриенко, Алма-Ата, 2014 г.

· Опубликовал wasp August 20 2014 · В Блоки питания · 0 Комментариев · 14950 Прочтений ·
Комментарии
Нет комментариев.
Добавить комментарий
Пожалуйста, авторизуйтесь для добавления комментария.
Авторизация

Вы не зарегистрированы?
Нажмите здесь для регистрации.

Забыли пароль?
Запросите новый здесь.

Источник

Зарядное из АТ блока питания 200 Вт на TL494

Дата: 10.03.2017 // 0 Комментариев

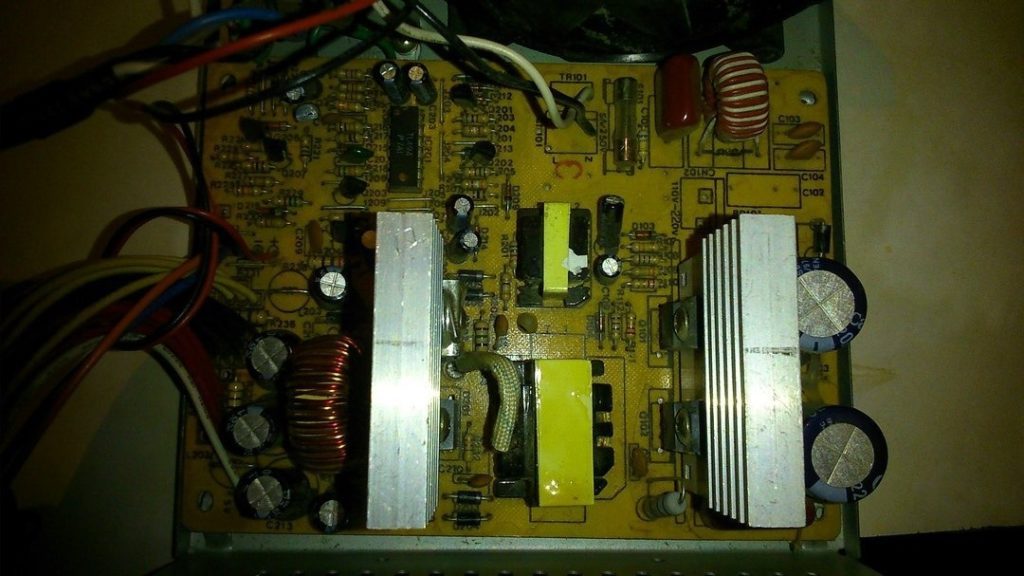

При переделке некоторых старых блоков АТ в зарядные устройства, можно столкнуться с некоторыми проблемами, в которых новичку тяжело разобраться. Мы попытаемся сегодня уделить немного времени таким моментам и расскажем, как можно сделать зарядное из АТ блока питания 200 Вт на основе ШИМ TL494. Опытом переделки поделится с вами Ильсур Валитов с Ульяновска.

Зарядное из АТ блока питания 200 Вт на TL494

Немножко теории. ШИМ TL494 был, есть и будет популярен среди радиолюбителей, на его основе очень часто встречаются как старые АТ блоки, так и современные АТХ. Вся суть переделок подобных БП заключается в корректировке режима работы TL494 для поднятия выходного напряжения блока до 14,4 В.

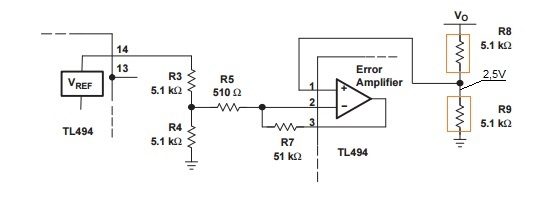

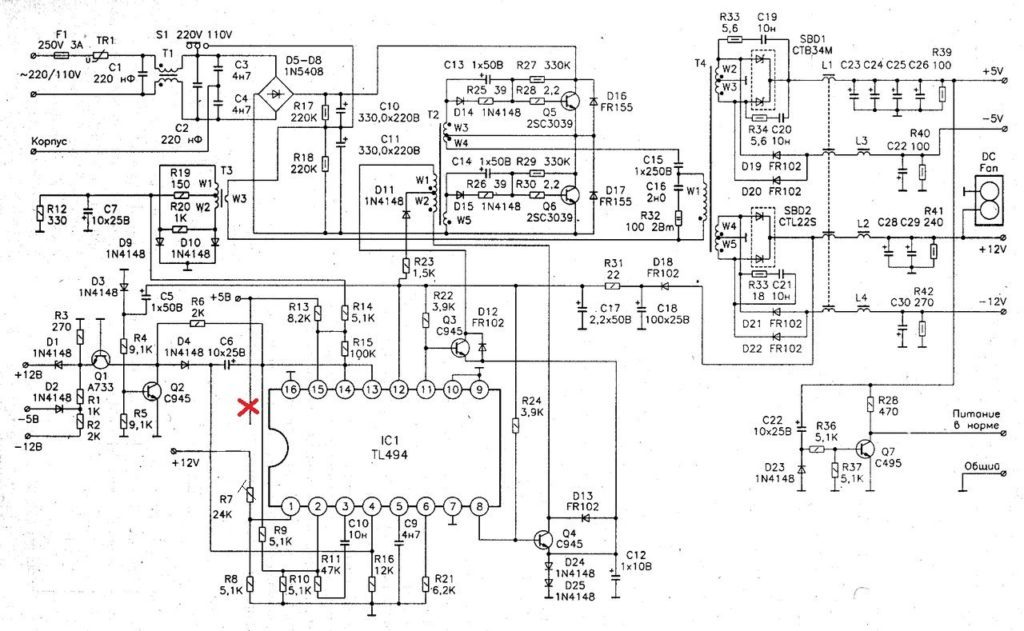

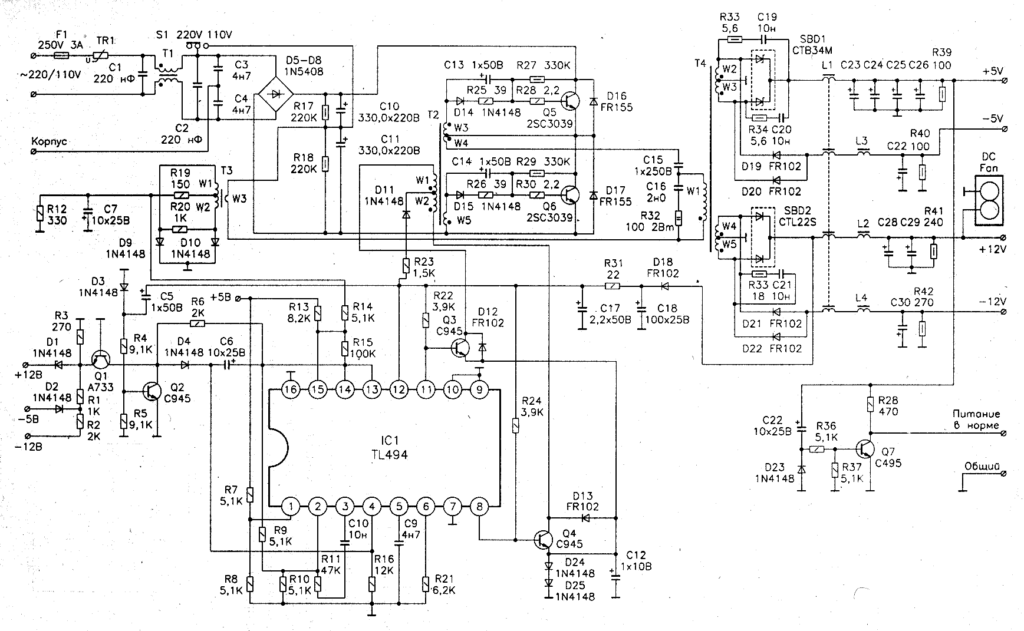

Если смотреть типовую схему включения TL494, то выходное напряжение блока будет зависеть от делителя, состоящего с резисторов R8 и R9. Увеличивая сопротивление R8, можно увеличивать и выходное напряжение БП. Проще говоря, ШИМ будет стараться поддерживать опорное напряжение 2,5 В на этом делителе, к которому подключена 1-я ножка TL494.

Все было бы хорошо, но существуют АТ блоки, где такой делитель подключен только к шине + 5 В.

В таком блоке питания получается, что стабилизирована только шина +5 В. Если мы, с помощью резистора R7 (см. уже схему блока) увеличивая его сопротивление, добьемся выходного напряжения 14,4 В на шине +12 В, то при подключении АКБ зарядный ток будет составлять лишь 1-1,5 А. Этого явно мало, т.к. блок способен выдать больше. Для этого нам нужно стабилизировать шину +12 В, к которой будем подключать АКБ.

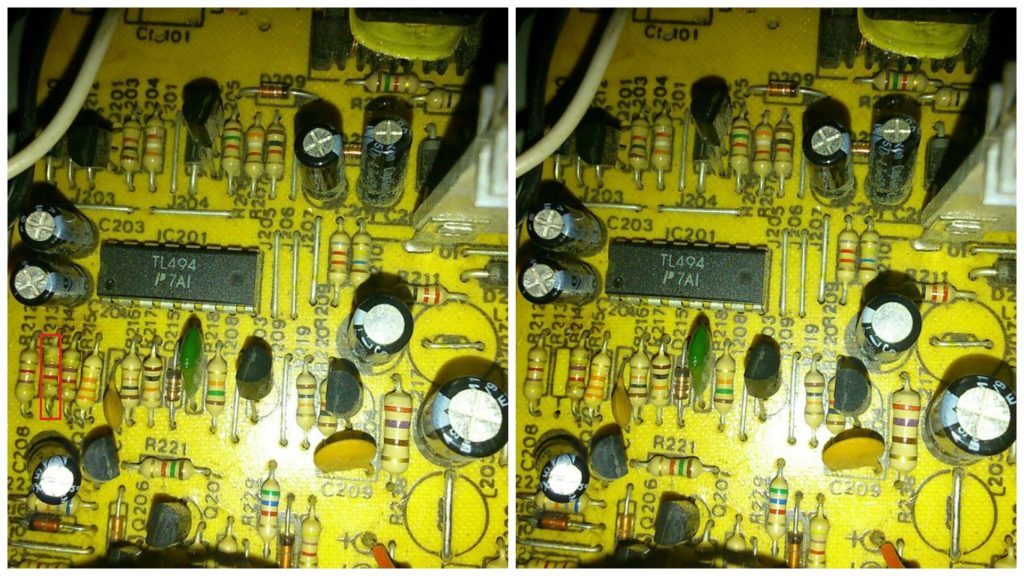

Выпаиваем R7 (нумерация деталей на схеме не совпадает с нумерацией на плате, но номиналы деталей соответствуют схеме).

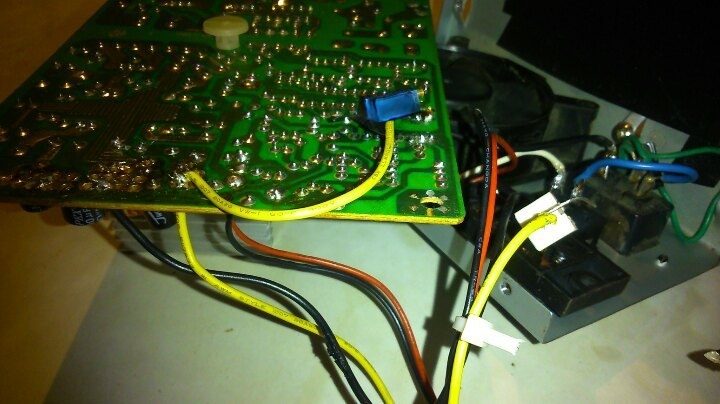

Вместо него устанавливаем подстроечный резистор. Ножку резистора, которая шла на шину +5 В, подключаем к шине +12 В.

Подстроечный резистор настраиваем на 24 кОм, т.к. при таком его сопротивлении TL494 необходимо будет подать 14,4 В на выход БП, чтобы на делителе получилось 2,5 В.

Теперь с помощью подстроечного резистора можно немного откорректировать выходное напряжение.

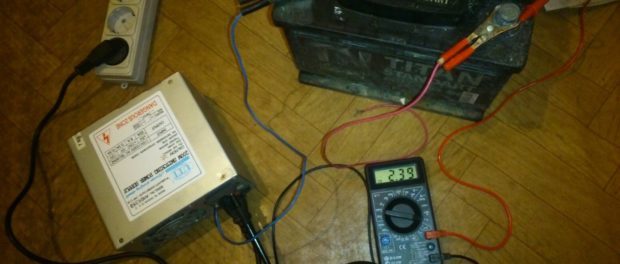

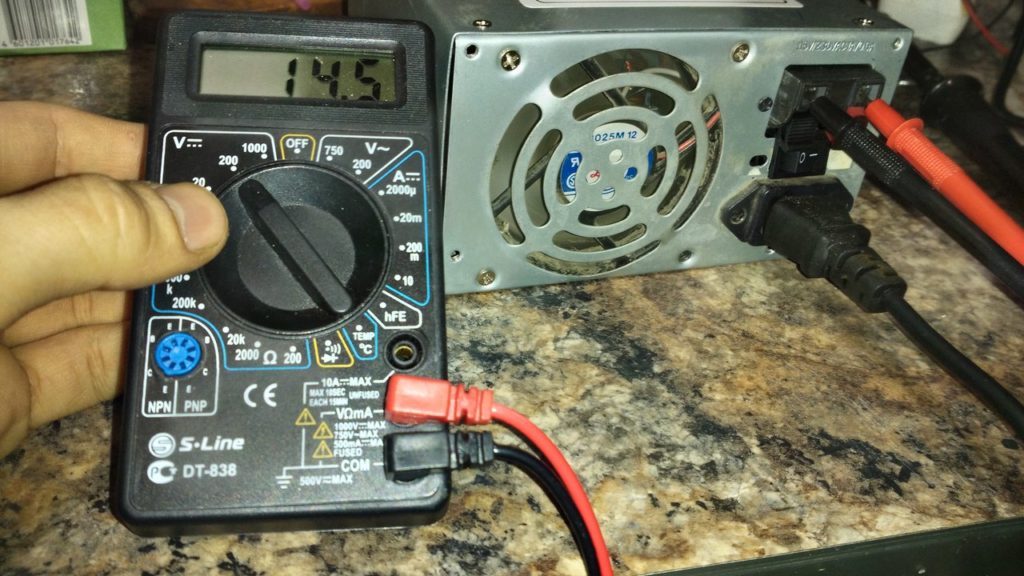

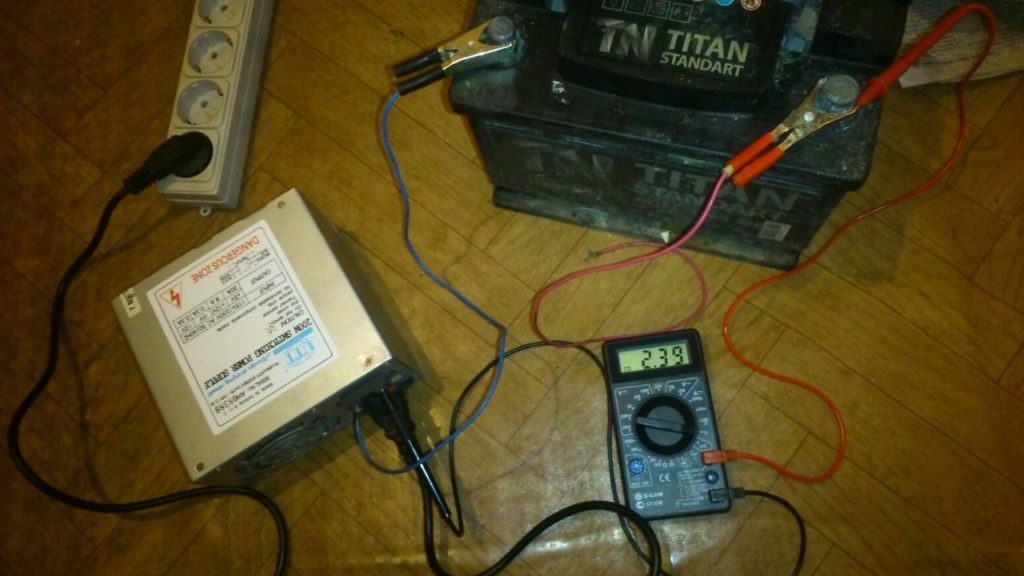

Зарядное из АТ блока питания готово. Ну и, конечно, финальное фото процесса зарядки. При подключении сильно посаженной АКБ зарядные токи могут достигать 5 -7 А и выше, по мере заряда батареи ток будет падать.

Процесс зарядки можно будет считать оконченным, когда зарядный ток снизится до 0,5 А.
