Как сделать мощную новогоднюю гирлянду с китайскими мозгами

Вот и Новый год скоро! На прилавках магазинов рядом с мандаринами, конфетами и шампанским появляются елочные игрушки: разноцветные шары, мишура, всевозможные флажки, бусы и, конечно же, электрические гирлянды.

Обычную гирлянду из разноцветных лампочек, пожалуй, и не купить. Зато различных мигалок, в основном китайского производства, просто не счесть. Микроскопические лампочки могут располагаться на куске картона или вплетаются в ковер из проводов, которым можно украсить сразу целое окно.

Елочные гирлянды тоже отличаются большим разнообразием, прежде всего внешним оформлением, дизайном. Стоимость подобных гирлянд невелика, как, собственно, и мощность лампочек.

Большинство гирлянд имеют маленькую пластмассовую коробочку с одной кнопкой, шнуром с сетевой вилкой и проводами, идущими на гирлянду разноцветных лампочек. Оформление гирлянды может быть самым разнообразным.

Самый простой, и дешевый вариант состоит из микроскопических лампочек, вставленных в термоусадочную трубку. На обратной стороне упаковочной коробки написана инструкция по замене лампочек и правила техники безопасности, хотя запасных лампочек не прилагается. Именно такие гирлянды продаются в сети магазинов «Все по 38», правда, в последнее время уже по сорок рублей.

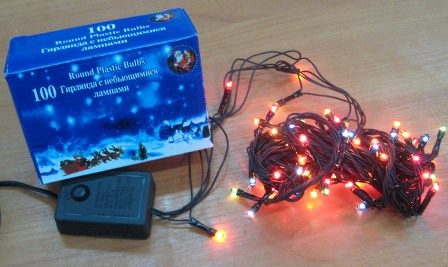

Рисунок 1. Гирлянда за сорок рублей

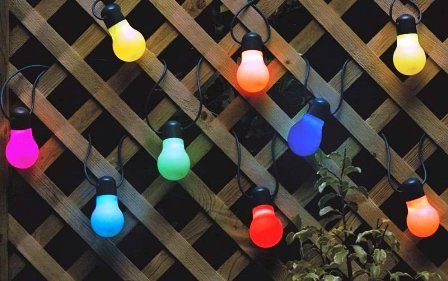

Гирлянды другого фасона имеют на лампочках небольшие пластиковые плафончики, например, в виде прозрачных цветков с лепестками. Но коробочка с кнопкой остается той, же самой, хотя цена гирлянды доходит рублей до двухсот. Попробуем открыть коробочку, и посмотреть, что же там внутри.

Рисунок 2. Внешний вид контроллера гирлянды с тремя тиристорами

В нижней части рисунка показаны два провода, это как раз подключение устройства к сети. Здесь же находится кнопка, с помощью которой переключаются режимы работы. В верхней части можно увидеть три тиристора и провода, отходящие к гирляндам.

В середине платы находится микроконтроллер в бескорпусной микросхеме, — такая черная капля, установленная на маленькой печатной плате. Плата имеет контактные площадки, с помощью которых контроллер впаивается в основную плату.

Сколько тиристоров на плате

К выходам микроконтроллера подключаются управляющие электроды тиристоров, которые включают гирлянды лампочек. Микроконтроллер имеет четыре выхода, но часто, вместо четырех тиристоров на плате установлено только три, а в некоторых случаях всего два.

Необходимый визуальный эффект достигается подключением гирлянд и расположением лампочек: в одной гирлянде запаяны лампочки двух, а то и трех цветов. Как раз такая плата и показана на рисунке 2.

Если посмотреть на эту плату со стороны печатного монтажа, то можно увидеть, что три тиристора запаяны, а под четвертый имеются отверстия с залуженными контактными площадками, как показано на рисунке 3. В некоторых случаях отверстия даже не просверлены, мол, кому заблагорассудится, просверлит сам.

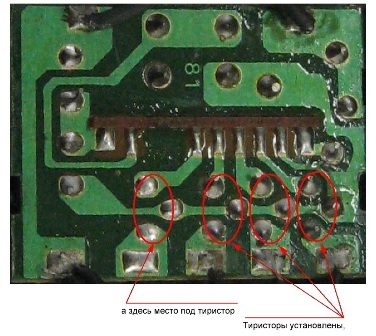

Рисунок 3. Плата контроллера гирлянды. Свободное место для тиристора

Здесь следует заметить такую особенность: если выход контроллера никуда не подключен, это вовсе не означает, что он нерабочий. Программа во всех контроллерах прошита, видимо, одна и та же, все выходы контроллера задействованы.

В этом легко убедиться с помощью стрелочного тестера. Если померить постоянное напряжение на свободной ноге, то стрелка будет скакать, дергаться и отклоняться вместе с миганием других гирлянд. Достаточно просто запаять в плату недостающий тиристор, и, пожалуйста, получаем полноценную четырехканальную гирлянду.

Тиристор можно взять со старой неисправной платы (бывает, что в негодность приходит контроллер) или за сорок рублей купить дополнительную гирлянду и оттуда извлечь тиристор. Для хорошего дела расходы крайне незначительны!

Принципиальная схема гирлянды

По печатной плате несложно составить принципиальную схему. Существуют две разновидности схем, несколько отличающиеся друг от друга. Первый, наиболее совершенный вариант показан на рисунке 4.

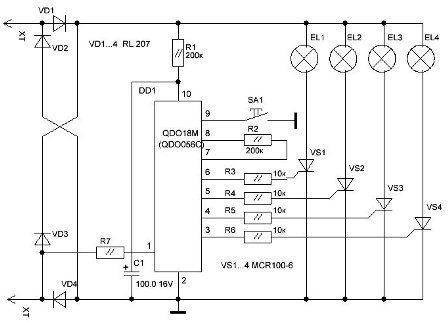

Рисунок 4. Контроллер китайской гирлянды. Вариант 1

Питание всей схемы осуществляется через диодный мост VD1…VD4. Гирлянды питаются пульсирующим напряжением и включаются контроллером через тиристоры VS1…VS4. Резистор R1 и микроконтроллер DD1 образуют делитель напряжения, на выходе которого получается напряжение 12В.

Конденсатор C1 сглаживает пульсации выпрямленного напряжения. Через резистор R7 сетевое напряжение подается на вход контроллера 1 для синхронизации схемы с частотой сети 220В, что позволяет осуществлять фазовое управление тиристорами. Эта синхронизация позволяет осуществлять плавное зажигание и угасание гирлянд. Именно такие платы можно встретить в дорогих гирляндах.

Плата, показанная на рисунке 3, собрана по несколько упрощенной схеме, которая показана на рисунке 5.

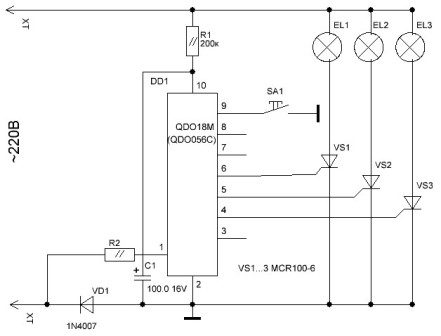

Рисунок 5. Контроллер китайской гирлянды. Вариант 2

Сразу бросается в глаза, что тиристоров всего три штуки, а от выпрямительного моста остался всего один диод. Также исчезли резисторы из управляющих электродов тиристоров. Но, в целом, потребительские свойства остались теми же, что и в предыдущей схеме, несмотря на то, что лампочки зажигаются только тогда, когда на верхнем проводе схемы присутствует положительный полупериод сетевого напряжения. Без выпрямительного моста получается однополупериодное выпрямление.

Этот вариант схемотехнического решения присущ тем гирляндам, которые «все по сорок». Вот, собственно, и все, что можно сказать о схемотехнике китайских елочных гирлянд.

Как подключить мощные лампы

Мощность гирлянд невелика, лампочки просто микроскопические, кроме домашней елки вряд ли куда еще подойдут. Но иногда требуется подключить гирлянду с мощными лампами накаливания, например для декоративной подсветки фасадов зданий. Такая доработка уже была приведена в статье «Как устроены новогодние гирлянды». Схема доработанной гирлянды показана на рисунке 8 в упомянутой статье.

Недостатком схемы можно считать необходимость дополнительного источника питания 12В, а также переделку самой платы контроллера: тиристоры предлагается заменить транзисторами КТ3102.

Если не хочется переделывать плату

Гораздо проще обойтись без переделки платы контроллера. Все, что придется сделать, это изготовить четыре мощных выходных ключа с оптронными развязками и присоединить их вместо маломощных гирлянд. Схема силового ключа показана на рисунке 6.

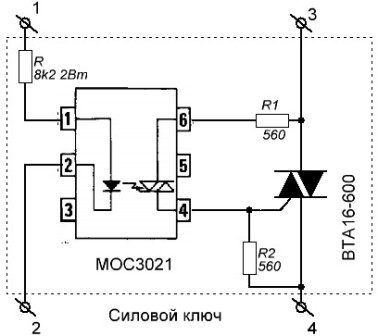

Рисунок 6. Мощный силовой ключ с оптронной развязкой

Собственно, схема типовая, работает безотказно, никаких подводных камней в себе не содержит. Как только засвечивается светодиод оптрона MOC3021, открывается маломощный оптронный тиристор и через выводы 4, 6 и резистор R1 соединяются управляющий электрод и анод симистора BTA16-600. Симистор открывается и включает нагрузку, в данном случае гирлянду.

Оптрон следует применить без встроенной схемы CrossZero (детектор перехода сетевого напряжения через ноль), например, MOC3020, MOC3021, MOC3022, MOC3023. Если оптрон имеет узел CrossZero, то схема РАБОТАТЬ НЕ БУДЕТ! Об этом забывать не следует.

Симистор BTA16-600 обладает следующими параметрами: прямой ток 16А, обратное напряжение 600В. При токе 5А и напряжении 220В мощность нагрузки уже целый киловатт. Правда, потребуется установить симистор на радиатор.

Металлическая подложка изолирована от кристалла, о чем говорит буква А в маркировке симистора. Это дает возможность устанавливать симисторы на радиатор без слюдяных прокладок и изоляторов для винта. Кстати, именно эти симисторы стоят в регуляторах мощности бытовых пылесосов, при этом радиатор обдувается потоком воздуха на выходе пылесоса.

Если мощность нагрузки не более 400Вт, то можно обойтись и без радиатора. Цоколевка симистора показана на рисунке 7.

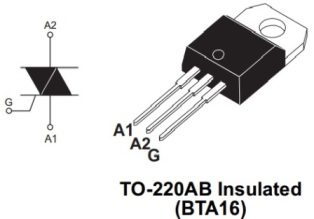

Рисунок 7. Цоколевка симистора BTA16-600

Этот рисунок будет совсем не лишним при сборке схемы силового ключа. Все четыре силовых ключа, лучше всего, собрать на общей печатной плате. Резистор R лучше собрать из двух резисторов мощностью по 2Вт, что позволит избежать их чрезмерного нагрева. Максимальный ток входного светодиода оптрона 50мА, поэтому ток в 20…30мА обеспечит его долговременную безотказную работу.

Итак, будем считать, что силовые ключи изготовлены, остается только подключить их согласно схеме, показанной на рисунке 8.

Рисунок 8. Подключение силовых ключей к плате контроллера

В целом все понятно и просто. От контроллера отпаиваются гирлянды, а вместо них запаиваются входные цепи силовых ключей. При этом не требуется никакого вмешательства в печатный монтаж контроллера. Исключение составляет только запаивание дополнительного тиристора, при условии, что его удастся найти. Также придется несколько умощнить сетевой шнур с вилкой, поскольку оригинальный имеет очень маленькое сечение.

При правильном монтаже и исправных деталях схема не нуждается в настройке. Конструкция устройства произвольная, лучше всего в металлическом корпусе, подходящих размеров, который будет выполнять роль радиатора для симисторов.

С целью обеспечения электробезопасности устройство следует включать через автоматический выключатель, или хотя бы плавкий предохранитель.

Источник

Схема светодиодной гирлянды — 5 причин неисправности. Как починить своими руками.

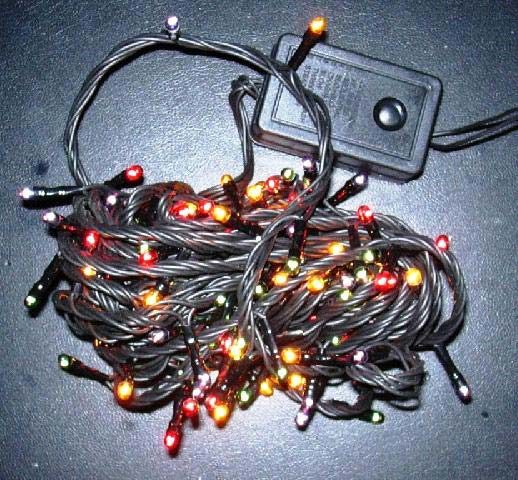

Всем нам хорошо знакомы елочные гирлянды, состоящие из разноцветных лампочек. Однако в последнее время большую популярность приобретают изделия на основе led светодиодов.

Как они устроены, какую имеют схему подключения и что делать, если гирлянда перестала светиться, подробно рассмотрим в данной статье.

Что же из себя представляет гирлянда из светодиодов, хуже она или лучше обычной?

Внешне это почти то же самое изделие, что и раньше — провода, лампочки (светодиодные), блок управления.

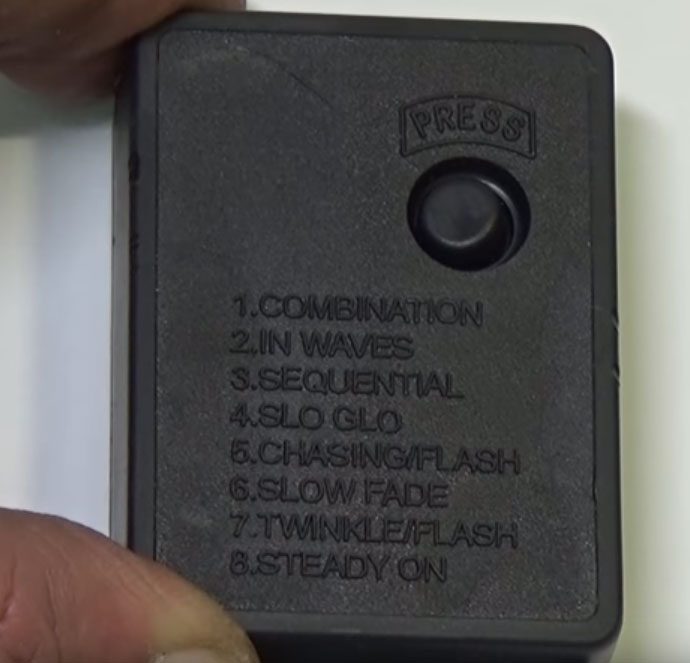

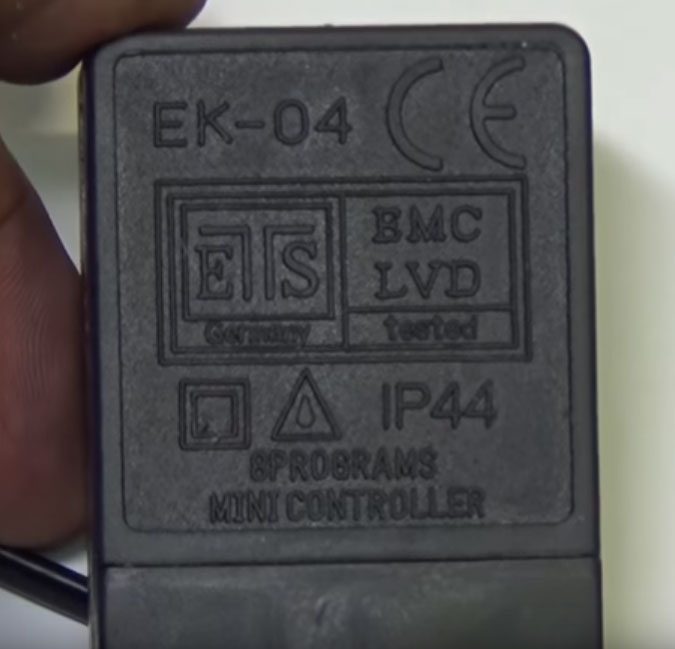

Самый главный элемент — это конечно блок управления. Маленькая пластиковая коробочка, на которой указаны всевозможные режимы работы подсветки.

Меняются они простым нажатием кнопки. Сам блок может быть с довольно хорошо защищенным уровнем влаго и пылезащиты IP44.

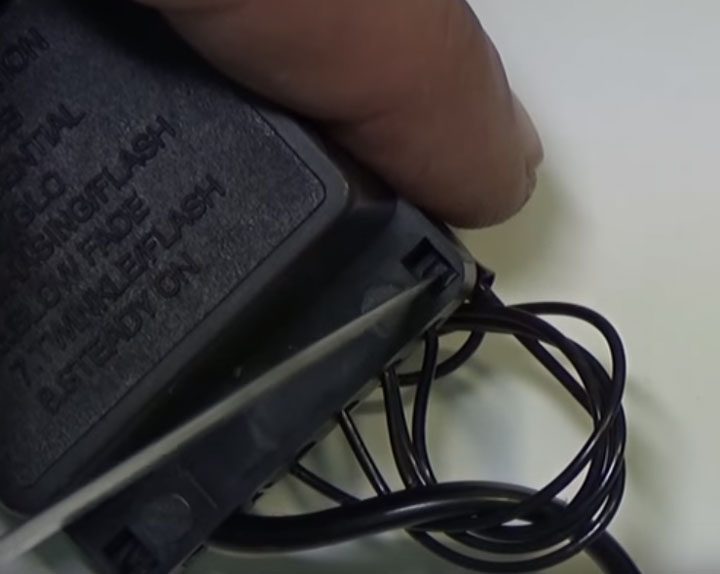

Что у него внутри? Чтобы его вскрыть, острым кончиком ножа или тонкой отверткой поддеваете защелки снизу и скидываете защитную крышку.

Кстати, иногда она бывает приклеена, а не просто сидеть на защелках.

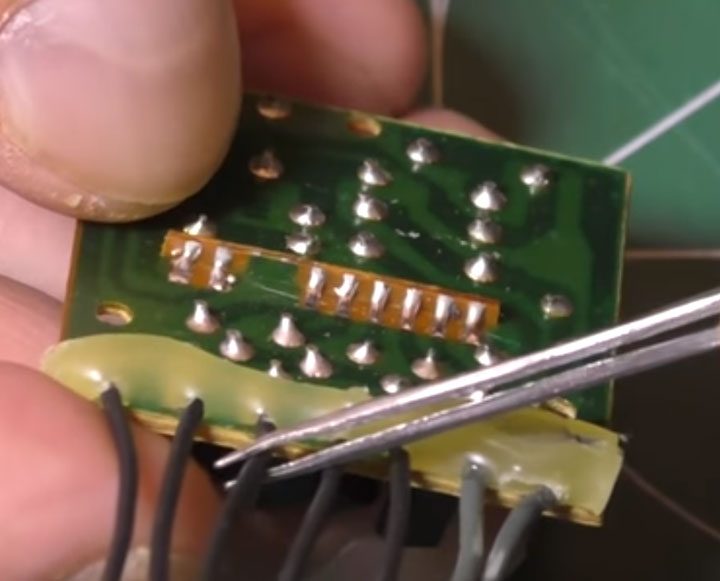

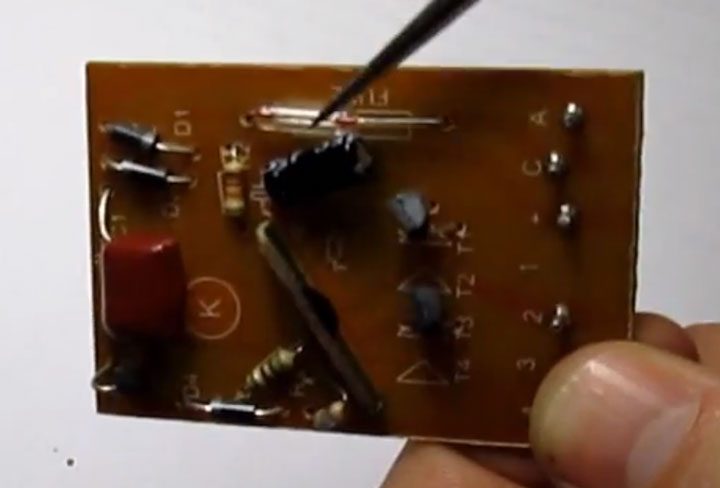

Первым делом, внутри увидите припаянные к плате провода. Более толстый провод, это как правило сетевой, подающий напряжение 220В.

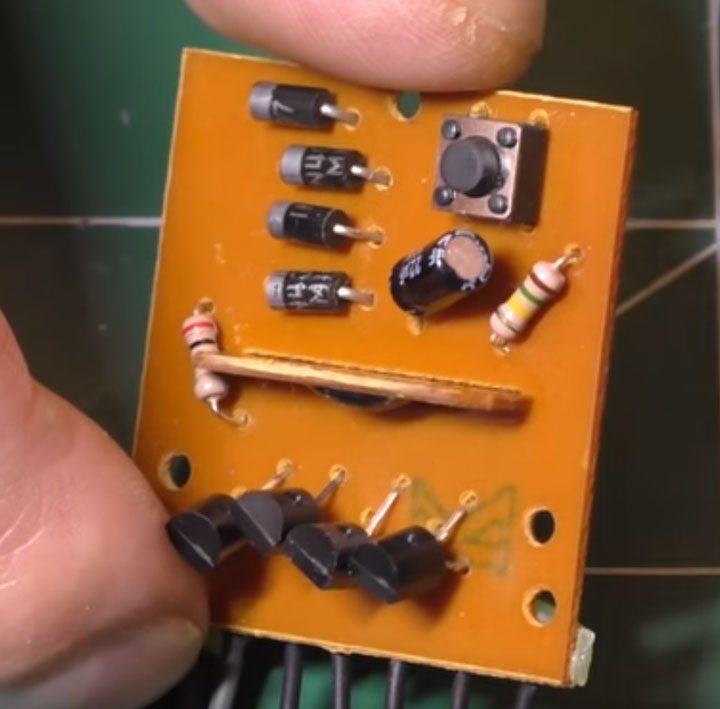

Количество элементов платы, зависит в первую очередь от числа световых каналов гирлянды. В более дорогих моделях может присутствовать предохранитель.

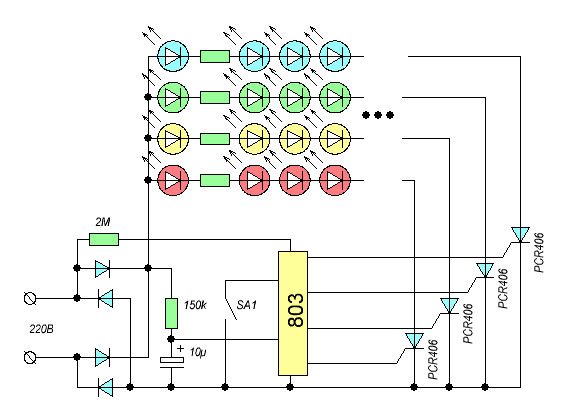

Сетевое переменное напряжение через резисторы и диодный мост, уже в выпрямленном виде и сглаженное через конденсатор, подается на питающий контроллер.

При этом данное напряжение поступает через кнопку, разомкнутую в нормальном состоянии. Когда вы ее замыкаете, происходит переключение режимов контроллера.

Контроллер в свою очередь управляет тиристорами. Их число зависит от количества каналов подсветки. И уже после тиристоров выходное питание идет непосредственно на светодиоды в гирлянде.

Фактически эти две линейки диодов будут подключены по двум каналам последовательно. Соединяться они будут между собой в конечной точке — последнем светодиоде.

Если вас по какой-то причине раздражает мигание гирлянды и вы захотите, чтобы она ровно светилась только одним цветом, достаточно на обратной стороне платы, с помощью пайки закоротить катод и анод тиристора.

Чем более дорогая гирлянда у вас в распоряжении, тем больше отходящих каналов и проводков будут уходить от платы управления.

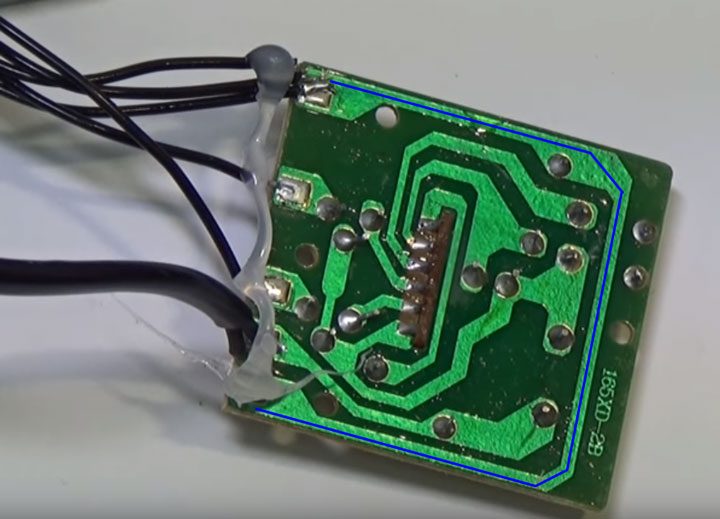

При этом, если проследить по дорожкам платы, один из выводов сетевого напряжения, всегда подается напрямую на конечный светодиод гирлянды, минуя все элементы схемы.

Ситуации с неисправностями гирлянды бывают самыми разнообразными.

Примерно в 5-10% всех случаев.

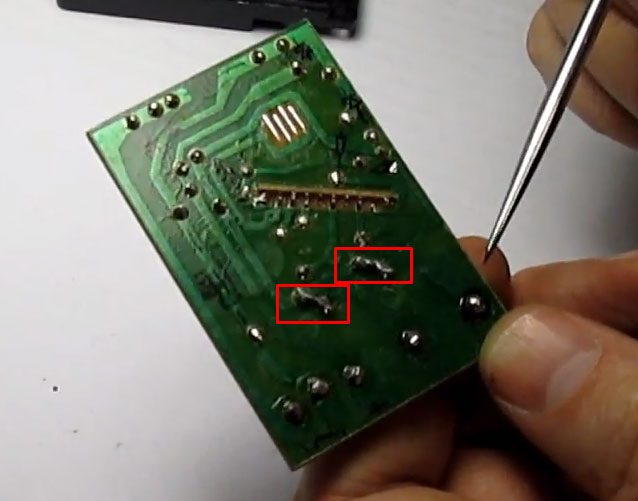

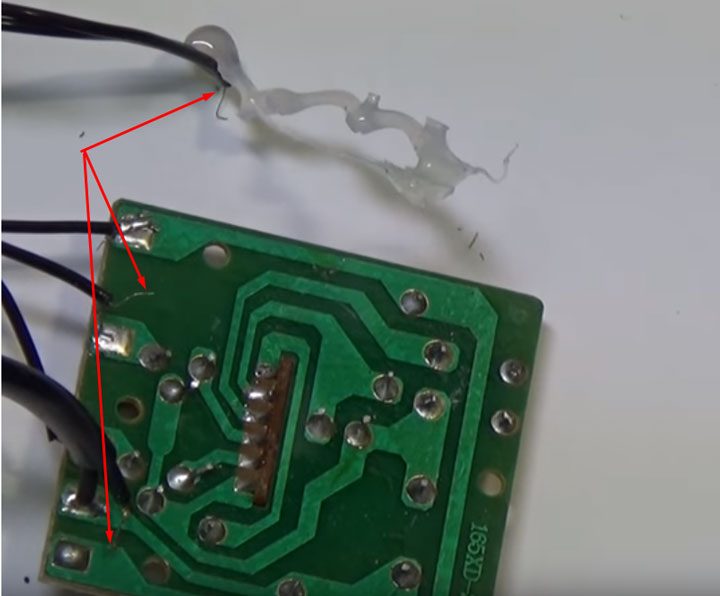

Если у вас вдруг перестала работать подсветка, в первую очередь всегда проверяйте именно пайку питающих и отходящих проводов. Вполне возможно, что весь контакт держался только за счет термоклея.

Стоит пошевелить проводок и контакта как ни бывало.

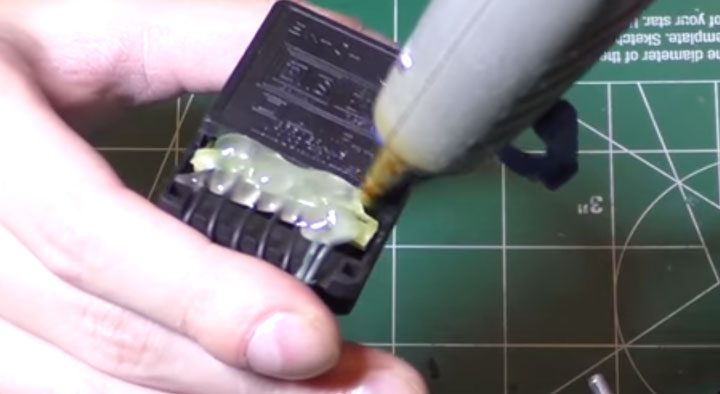

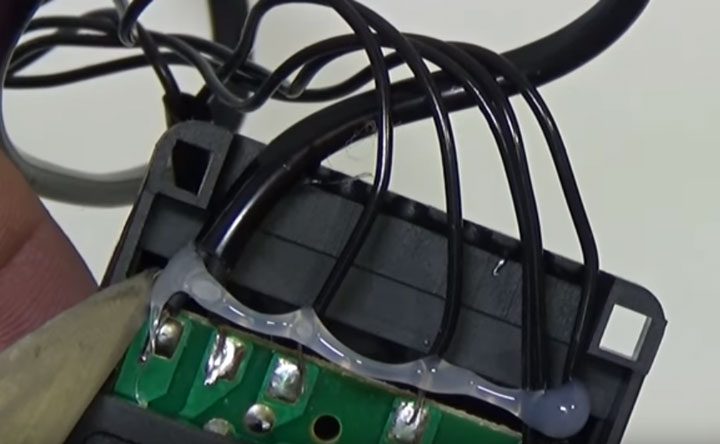

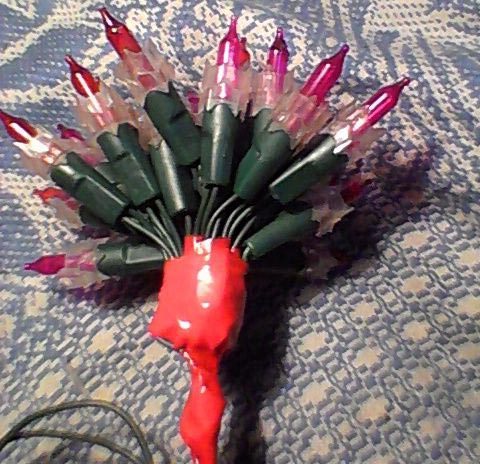

Чтобы такого не происходило, все контакты после припаивания должны быть залиты толстым слоем термоклея.

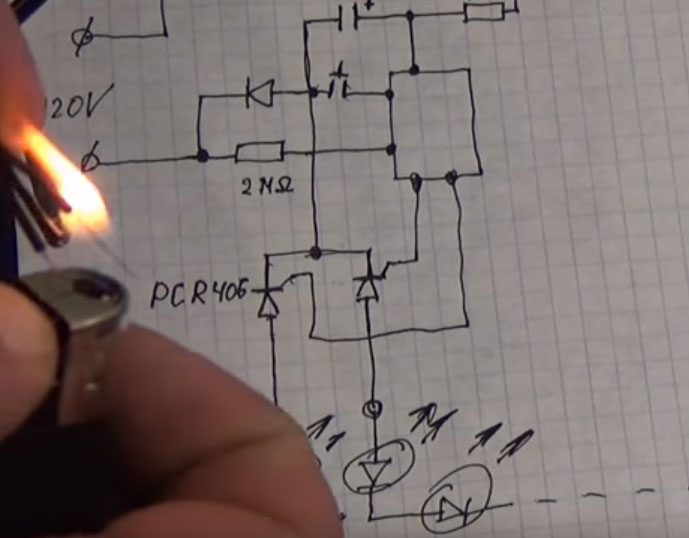

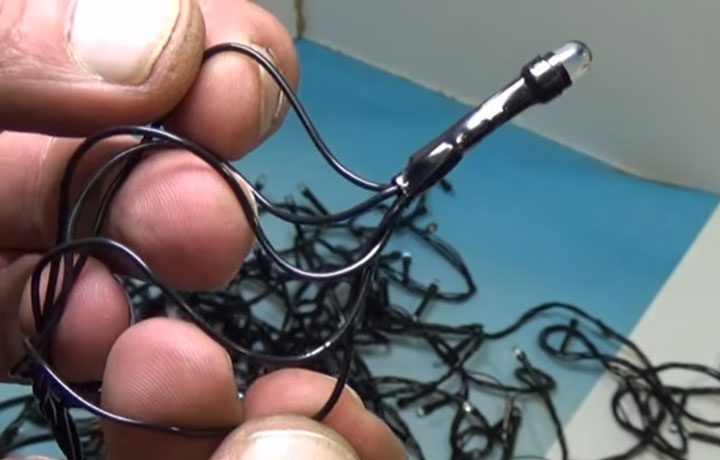

А еще при зачистке таких жил, советуют использовать не нож, а зажигалку. Вместо состругивания изоляции лезвием, слегка нагрейте и расплавьте ее огнем зажигалки.

После чего, ногтями просто снимите внешний слой, не повреждая сами жилы.

Если контакты проводов в порядке и вы грешите на один из диодов, как можно проверить его неисправность? И самое главное, как его найти среди всей череды лампочек?

Прежде всего выключаете гирлянду из розетки. Начинаете с последнего диода. На него напрямую с блока управления приходит провод питания.

К этой же ножке припаян отходящий проводник. Он идет на следующую ветку светового канала. Вам же нужно тестировать диод между его двумя проводами питания (вход-выход).

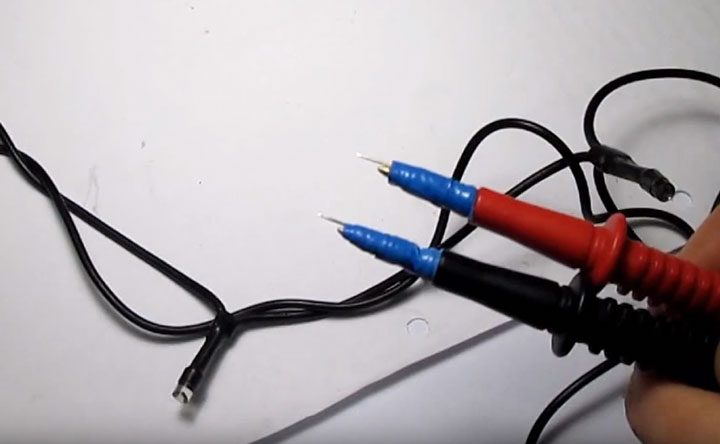

Понадобится мультиметр и его несколько модернизированные щупы.

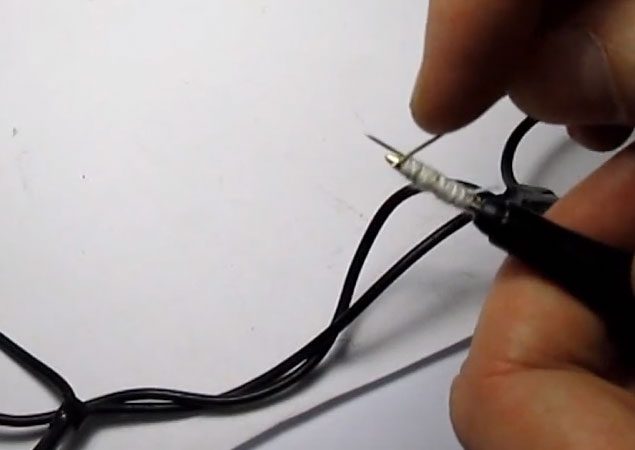

К кончикам щупов тестера, ниткой плотно приматываете тонкие иголки так, чтобы их острие выступало максимум на 5-8мм.

Сверху все заматываете плотным слоем изоленты.

Так как светодиоды припаяны, то просто вытащить их из лампочки как в обычных гирляндах здесь не получится.

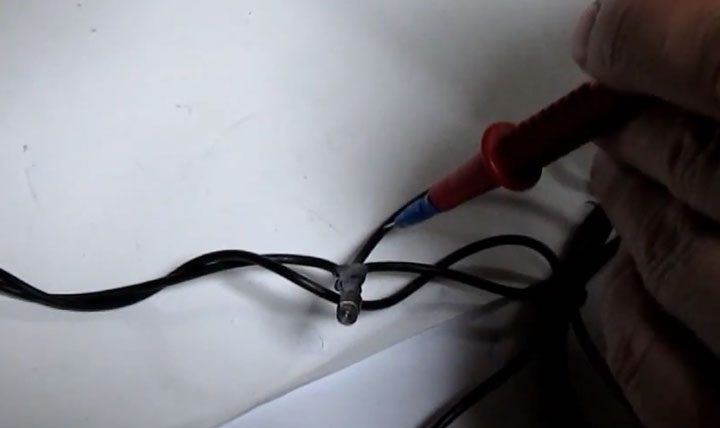

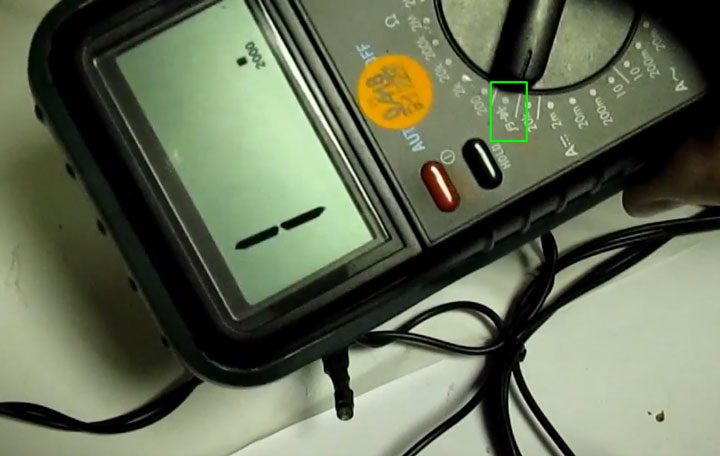

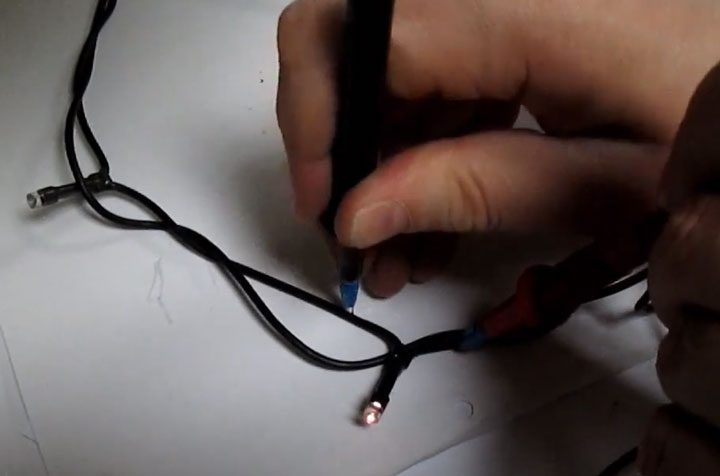

Поэтому придется протыкать изоляцию жил, чтобы добраться до медных жил проводков. Переключаете мультиметр в режим прозвонки диодов.

И начинаете последовательно протыкать питающие провода возле каждого подозрительного диода.

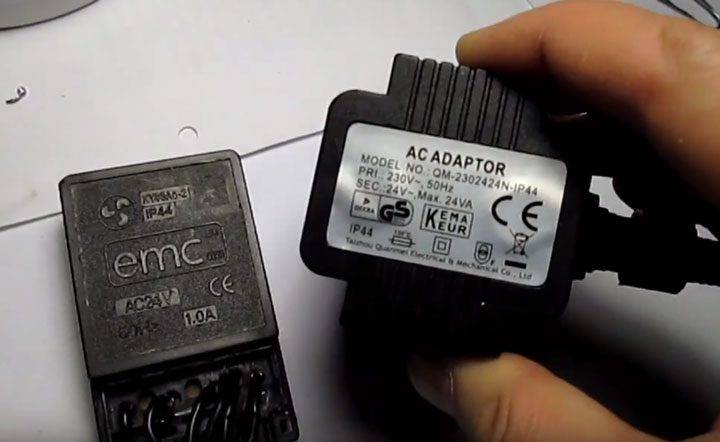

Если у вас гирлянда не 220В, а 12В или 24В, которая подключается вот от такого блока питания:

то исправный светодиод от батарейки мультиметра должен загореться.

Если это подсветка 220V, то сверяете показания мультиметра.

Метод конечно варварский и повреждающий изоляцию, зато вполне рабочий. Правда уличные гирлянды после таких проколов, лучше вне помещений уже не использовать.

Бывает ситуация, когда вы включаете гирлянду и она у вас начинает хаотически мигать, то ярче, то тусклее. Сама собой перебирает каналы.

В общем складывается впечатление, что это не какой-то заводской эффект, а как будто гирлянда «сошла с ума».

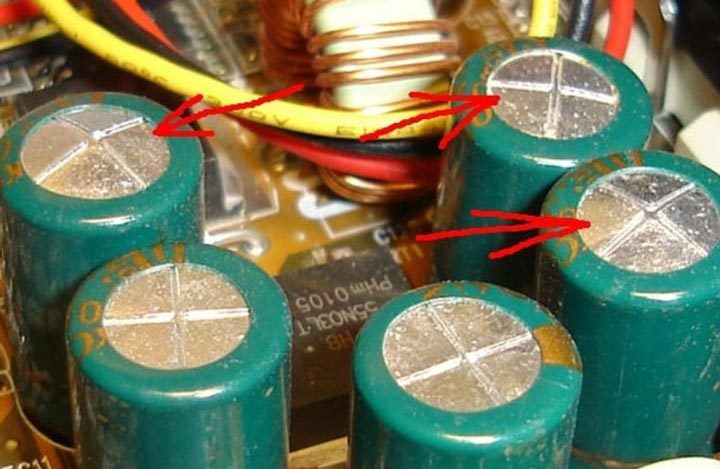

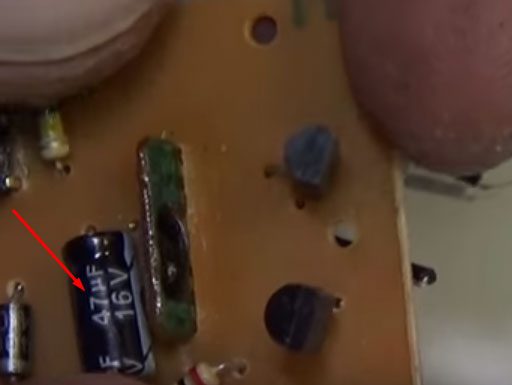

Чаще всего проблема здесь заключается в электролитическом конденсаторе. Он немного может вздуться, вспухнуть, причем это будет хорошо заметно даже не вооруженным глазом.

Все решается его заменой. Номинал указан на корпусе, так что без труда можно приобрести и подобрать аналогичный в магазинах радиодеталей.

Если поменяли конденсатор, а эффекта это не дало, где искать далее? Скорее всего сгорел один из резисторов (пробит). Пробой визуально определить довольно проблематично. Понадобится тестер.

Делаете замеры сопротивления, предварительно по маркировке узнав его номинальное (нормальное) значение. Если не соответствует — меняете.

Когда полностью не работает какой-либо из каналов на гирлянде, причины может быть две.

Например, пробой на одном из тиристоров или диодов отвечающих за него.
Чтобы убедиться в этом наверняка, просто отпаиваете проводок этого канала на плате со своего места и подключаете туда соседний канал, заведомо рабочий.

И если при этом другой канал, также перестает работать, то значит проблема не в самой гирлянде, а в компонентах его платы — тиристоре или диоде.

Проверяете их мультиметром, находите подходящие по параметрам и меняете.

Попадаются и не совсем очевидные аварии, когда светодиоды отдельного канала, вроде бы и горят, но довольно тускло по сравнению с остальными.

Что это значит? Схема контролера работает нормально. При нажатии кнопки, все режимы переключаются.

Прозвонка тестером параметров диодного моста и сопротивлений также не выявляет проблем. В этом случае остается грешить только на провода. Они и так довольно хилые, а при надрыве такого многожильного провода его сечение уменьшается еще больше.

В итоге гирлянда просто не способна запустить светодиоды в номинальном режиме яркости, так как им элементарно не хватает напряжения. Как найти в длинной гирлянде эту надорванную жилку?

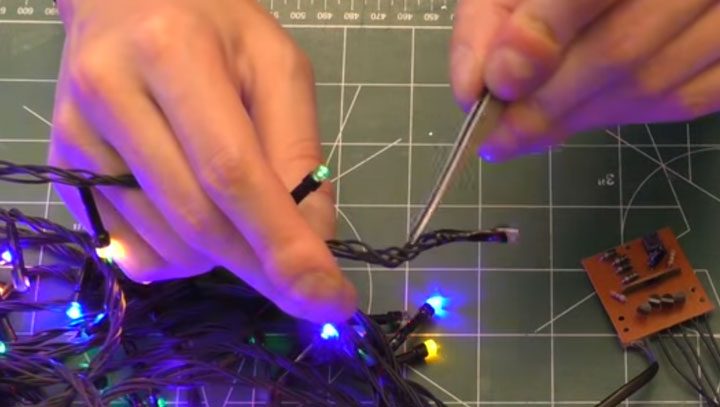

Для этого вам придется ручками пройтись вдоль всей линии. Включаете гирлянду и начинаете шевелить проводки возле каждого светодиода, пока вся подсветка не загорится в полную силу.

По закону Мерфи, это может быть самый последний отрезок гирлянды, так что наберитесь терпения.

Как только находите этот участок, берете в руки паяльник и разбираете провода на светодиоде. Зачищаете их зажигалкой и заново все паяете.

После чего изолируете место пайки термоусадкой.
